第一排座椅靠背电动腰托 - 左 ((拆卸和安装))

校正代码 1301020201 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格第一排座椅靠背电动腰托 - 左 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将电动腰部支撑固定到座椅靠背框架的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
重复使用

拆卸

  1. 拆下驾驶位座椅靠背外壳。请参阅第一排座椅背板- 左 ((拆卸和更换))
  2. 断开低压电池电源。请参阅低压电源(断开和连接)
  3. 拆下遮盖座椅靠背框架外侧的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉离金属固定锁片,即可松开盖板。
  4. 拆下遮盖座椅靠背框架内侧的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉离金属固定锁片,即可松开盖板。

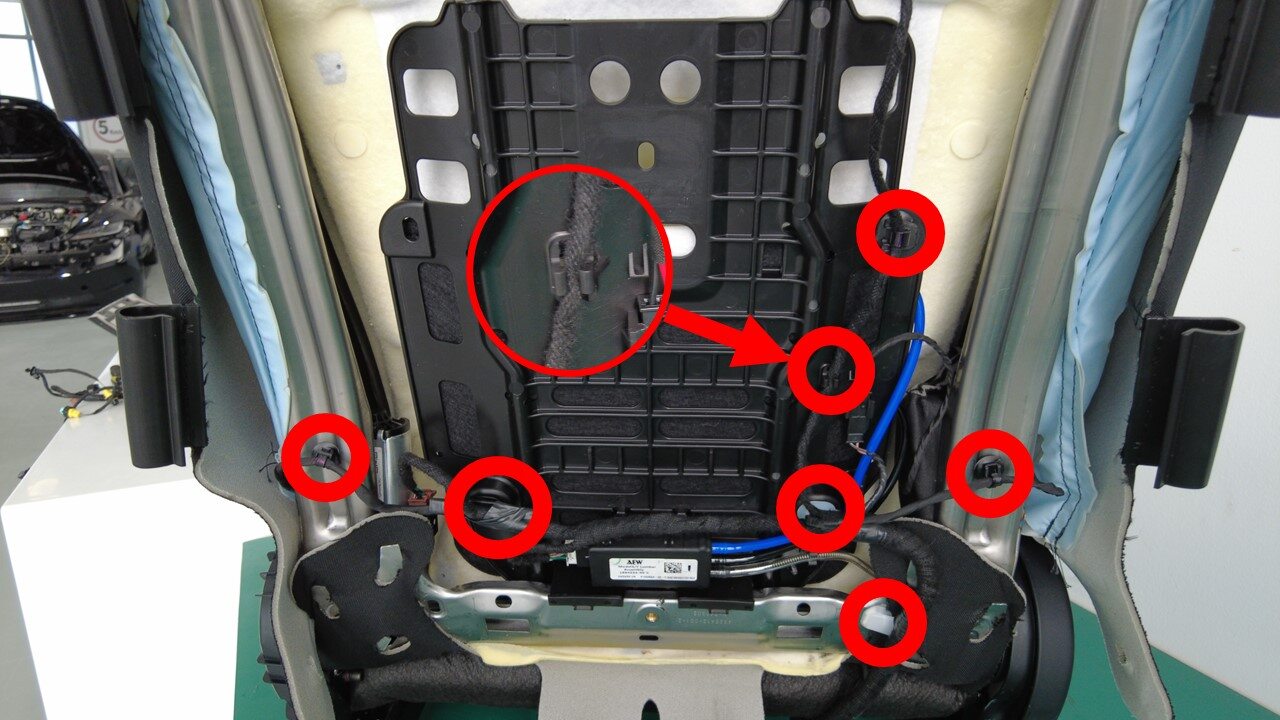

  5. 将驾驶位座椅靠背饰板固定件(7 个)从驾驶位座椅靠背框架上松开,然后松开遮盖座椅靠背框架上部的定位板。

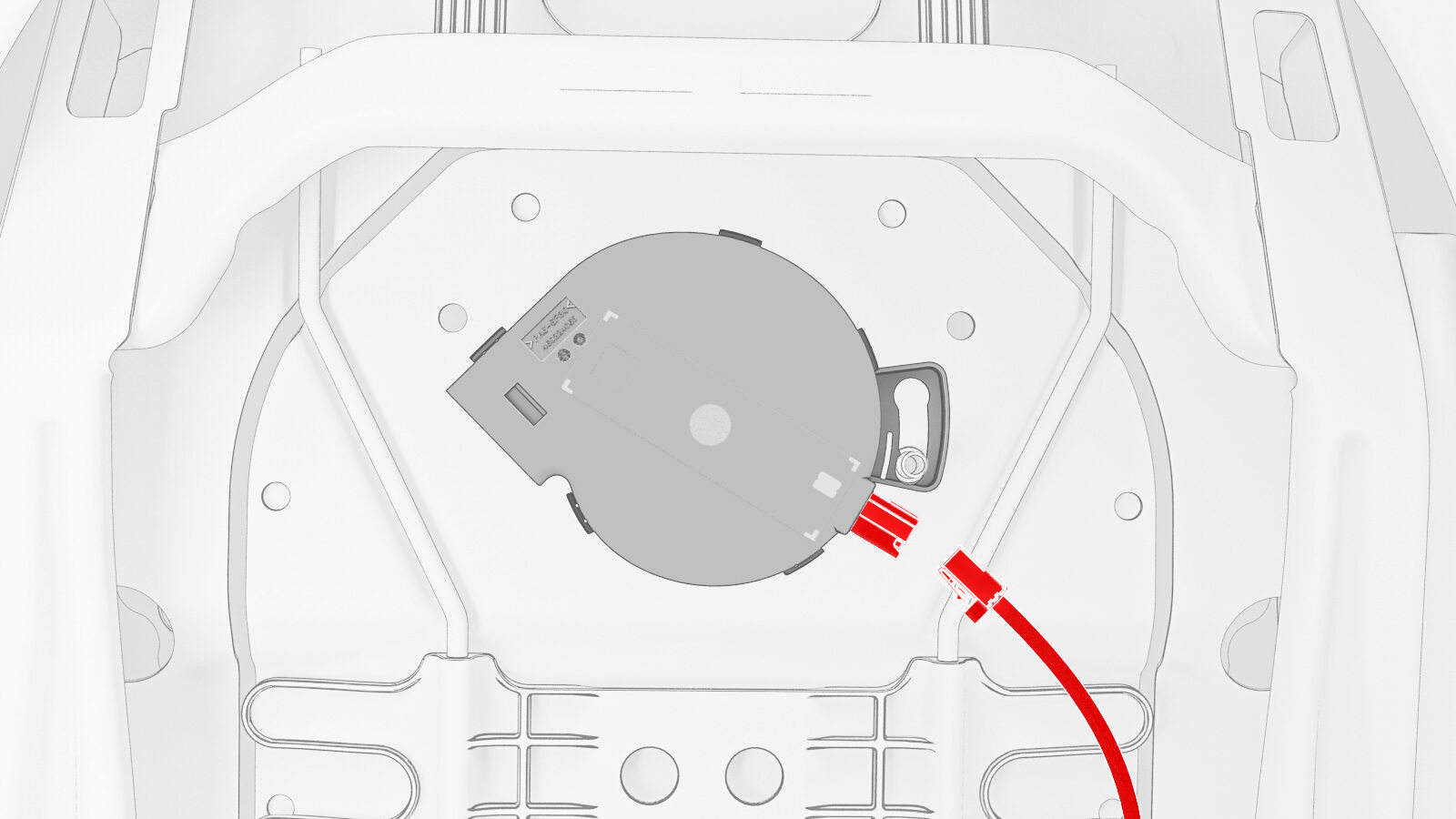

  6. 断开驾驶位座椅靠背通风扇上的电气连接器。
  7. 将座椅蒙皮拉离侧气囊,以便接触气囊电气连接器。

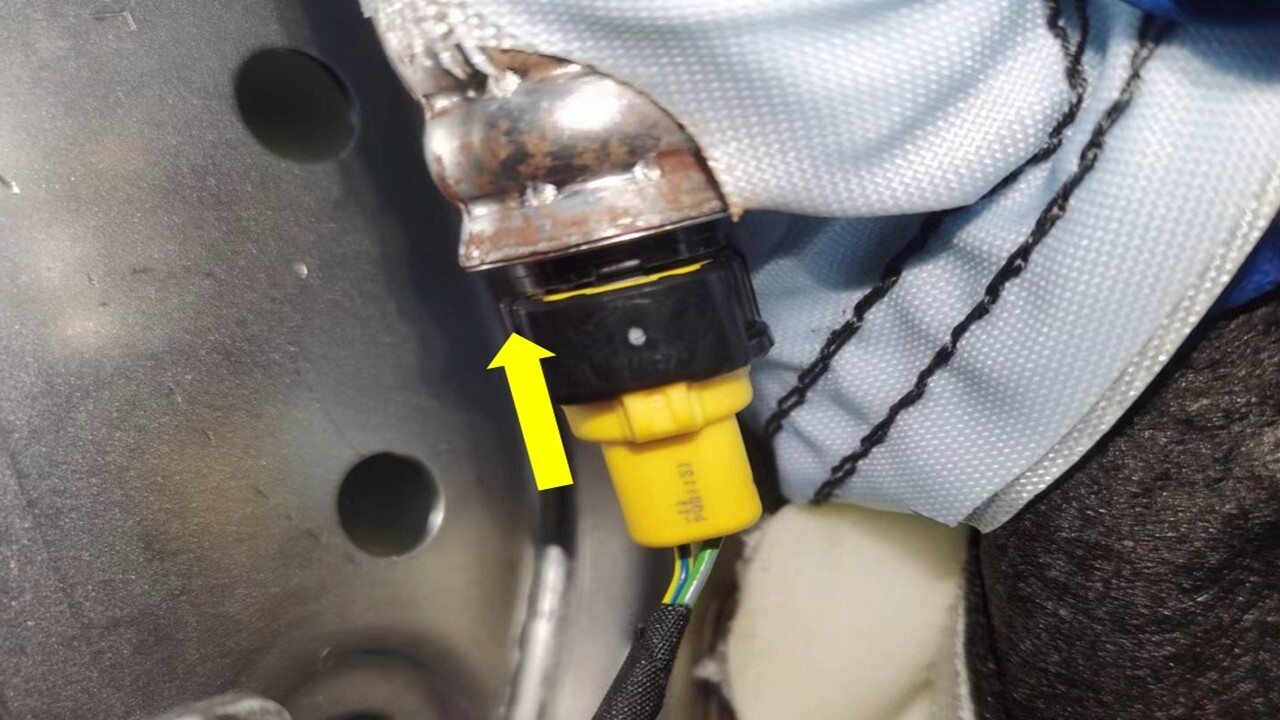

  8. 长按黑色锁片两侧并向下拉动,断开气囊电气连接器。

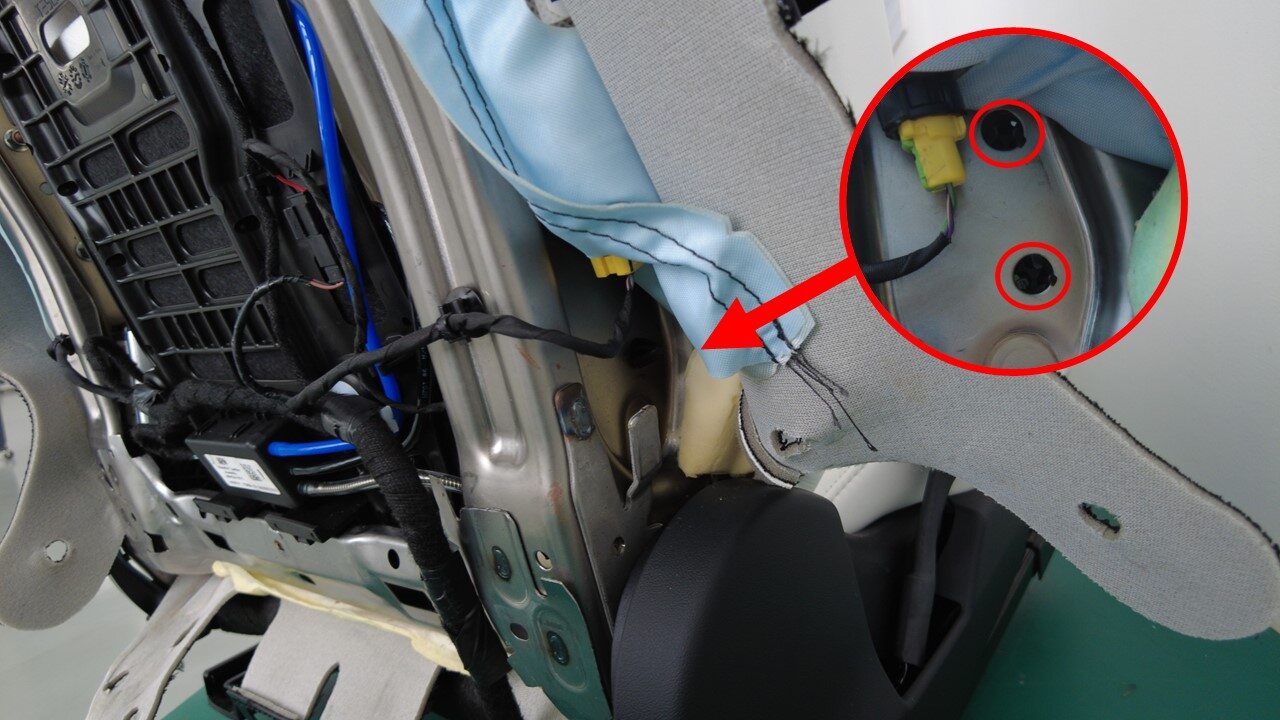

  9. 将座椅蒙皮拉离远端气囊 (FSAB),以便接触气囊电气连接器
  10. 长按黑色锁片两侧并向下拉动,断开座椅远端气囊 (FSAB) 电气连接器。
  11. 将部分座椅线束从座椅靠背框架上拆下。
  12. 拆下将电动腰部支撑固定到座椅靠背框架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手

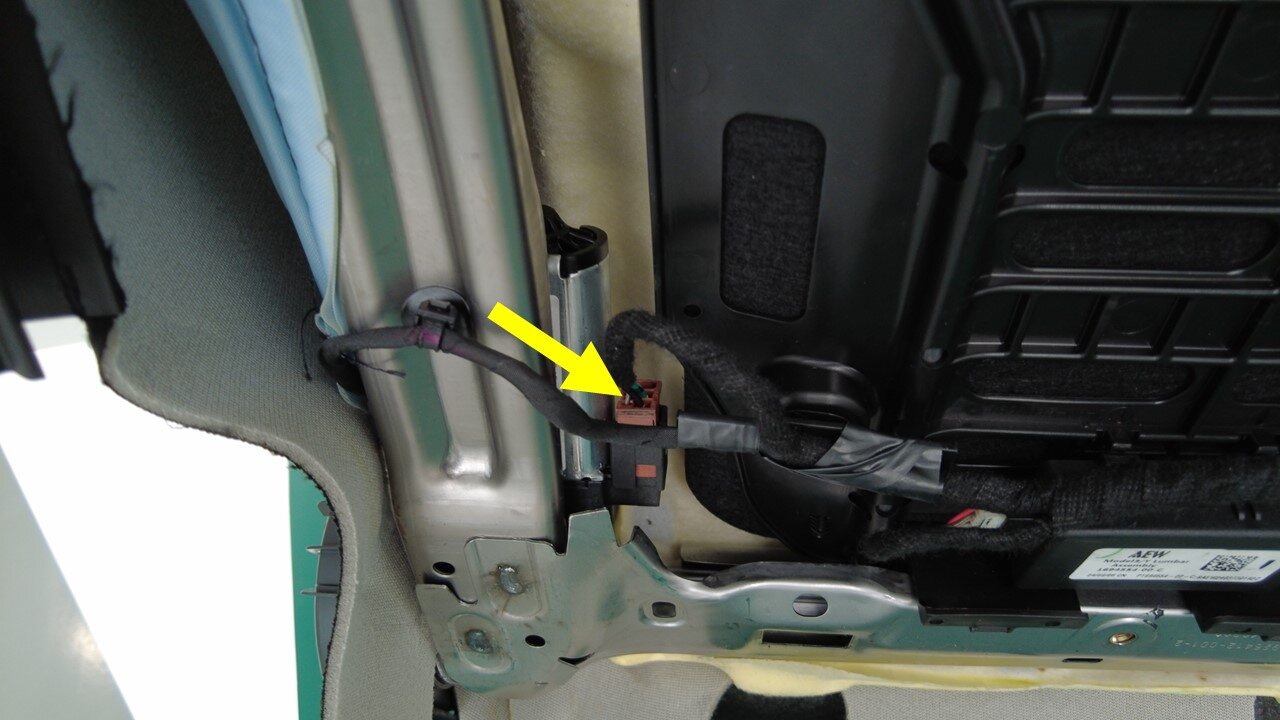

  13. 断开靠背倾角调节电机连接器。

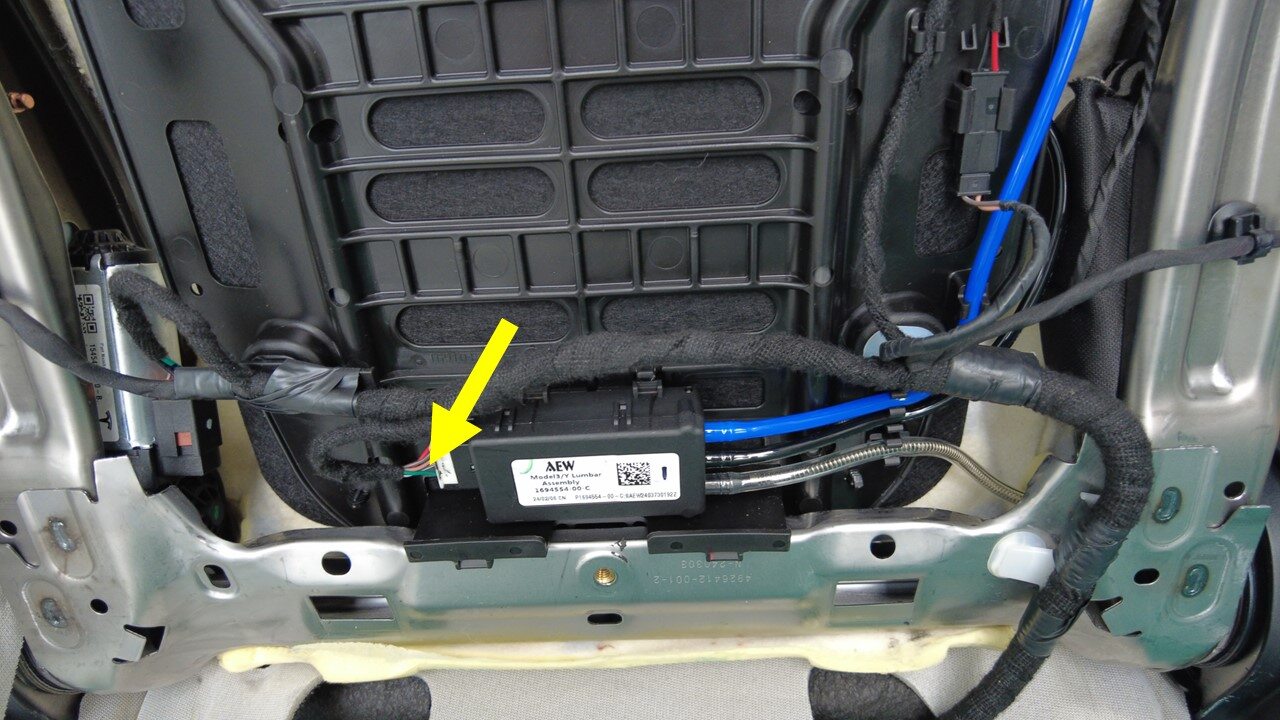

  14. 断开腰部支撑阀组和电子控制单元 (ECU) 连接器。
  15. 断开腰部支撑泵连接器。
  16. 松开将腰部支撑泵固定到座椅框架的卡子(2 个)。
    Informational PurposesAn informational icon, calling your attention
    挤压定位夹的三个凸叶,然后向腰部支撑泵方向推动以将其松开。

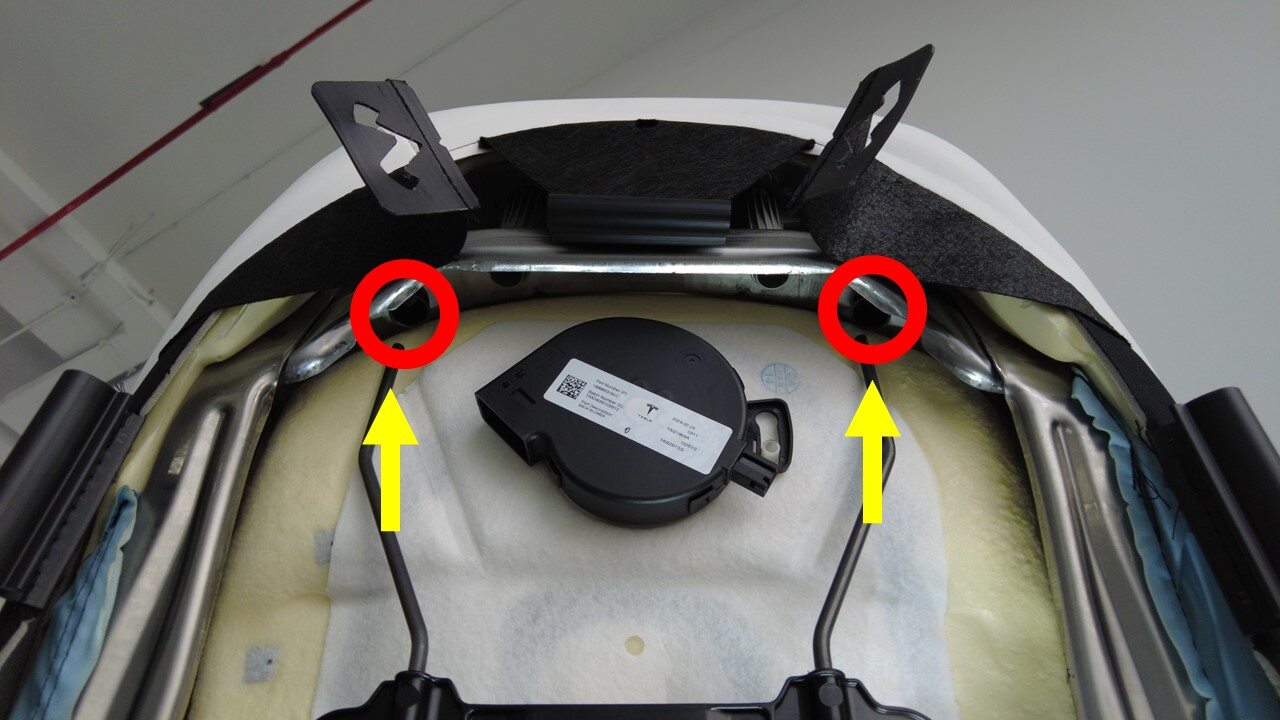

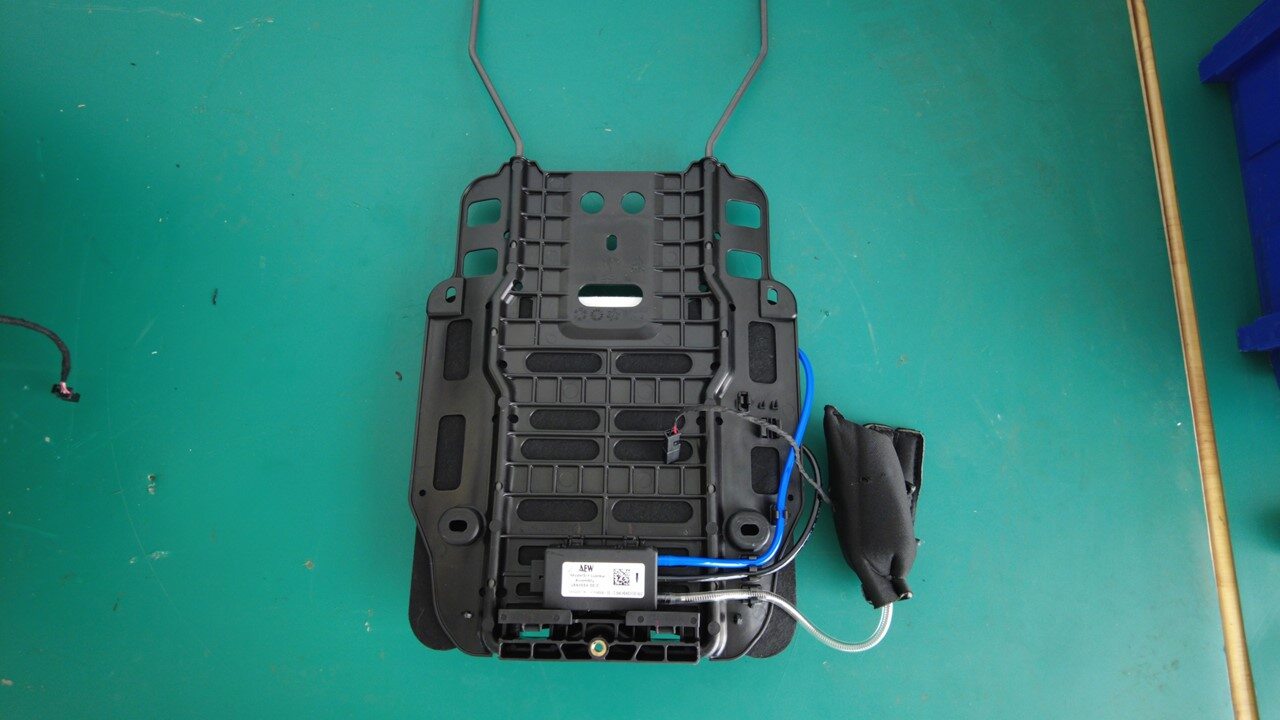

  17. 朝泡沫推动电动腰部支撑总成下部,将其从座椅靠背框架上松开。
  18. 下压腰部支撑总成底部,同时,将腰部支撑总成向上滑动。将腰部支撑总成底部从框架中转出,然后将腰部支撑总成向下拉离框架。

安装

  1. 将腰部支撑总成支柱滑入座椅靠背框架顶部,然后将总成推入泡沫。然后将总成向座椅框架底部下滑,将总成底部卡在座椅框架上。
  2. 安装将腰部支撑泵固定到座椅框架的卡子(2 个)。
  3. 连接腰部支撑泵连接器。
  4. 连接腰部支撑阀组和电子控制单元 (ECU) 连接器。
  5. 连接靠背倾角调节电机连接器。
  6. 安装将电动腰部支撑固定到座椅靠背框架的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
  7. 将部分座椅线束安装到座椅靠背框架上。
  8. 将电气连接器连接到驾驶位座椅靠背通风扇。
  9. 连接驾驶位座椅侧气囊电气连接器。
  10. 连接驾驶位座椅远端气囊 (FSAB) 电气连接器。
  11. 安装遮盖座椅靠背框架内侧的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉向金属固定锁片,即可紧固盖板。
  12. 安装遮盖座椅靠背框架外角的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉向金属固定锁片,即可紧固盖板。
  13. 紧固遮盖座椅靠背框架上部的定位板,然后将驾驶位座椅靠背饰板固定件(7 个)安装到驾驶位座椅靠背框架。
  14. 连接低压电池电源。请参阅低压电源(断开和连接)
  15. 安装驾驶位座椅靠背外壳。请参阅第一排座椅背板- 左 ((拆卸和更换))
