转向机 - 左驾驶 ((拆卸和安装))

校正代码 3201010201 FRT 0.70 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格转向机 - 左驾驶 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱储物单元加固支架固定到冷却风扇的螺栓(2 个)
46.5 Nm (34.3 lbs-ft)
  • 外梅花套筒 Plus EP14
重复使用
将转向柱固定到转向机总成的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米深套筒
更换 1111523-00-A
将转向机总成固定到前副车架的内侧螺栓(2 个)
75 Nm (55.3 lbs-ft)
  • 18 毫米套筒
重复使用
将转向机总成固定到前副车架的外侧螺栓(2 个)
47 Nm (34.7 lbs-ft)
  • 15 毫米套筒
重复使用

拆卸

  1. 拆下左右横拉杆。请参阅外横向拉杆 - 左 ((拆卸和更换))
  2. 断开低压电源。请参阅低压电源(断开和连接)
  3. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)

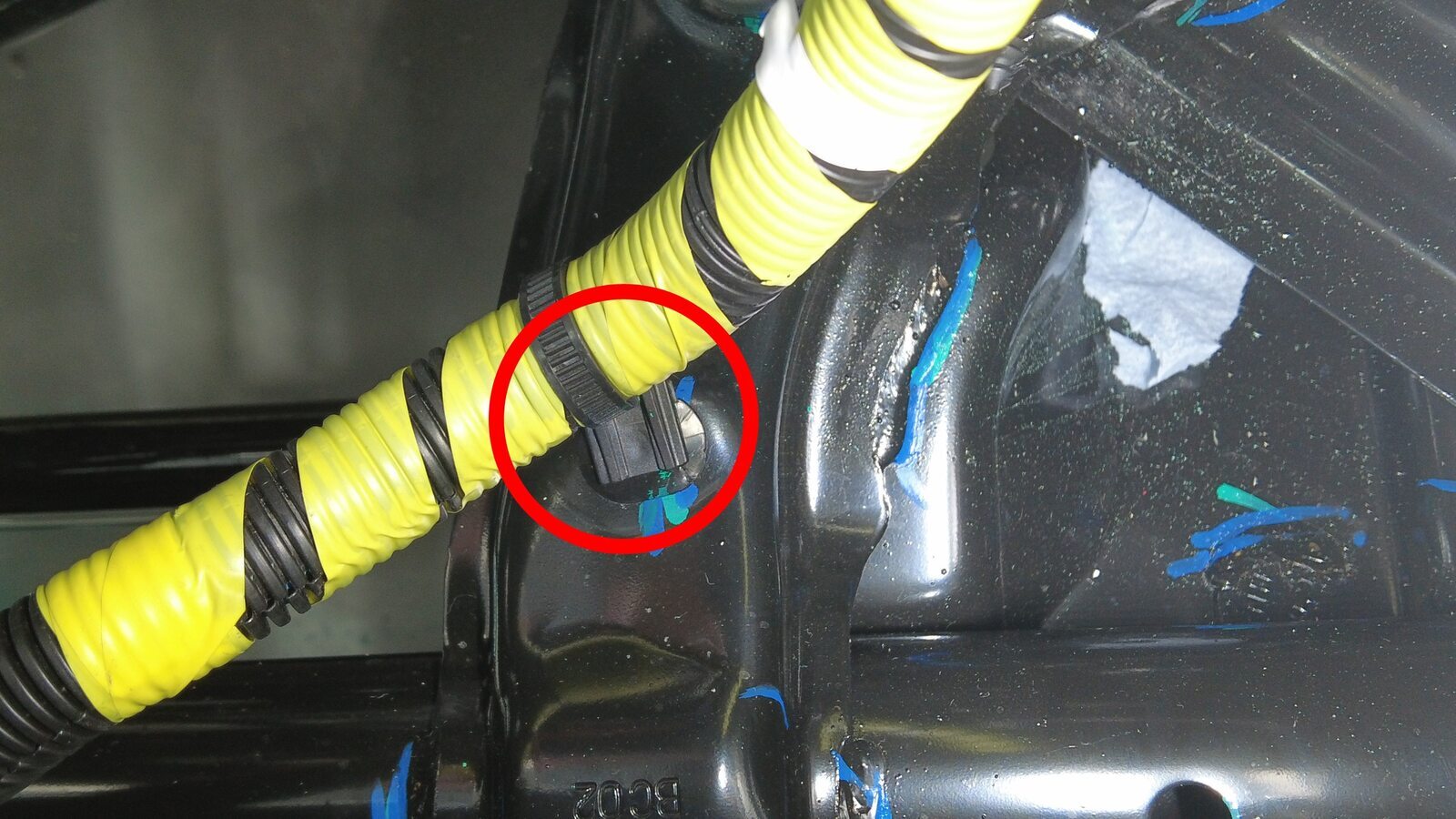

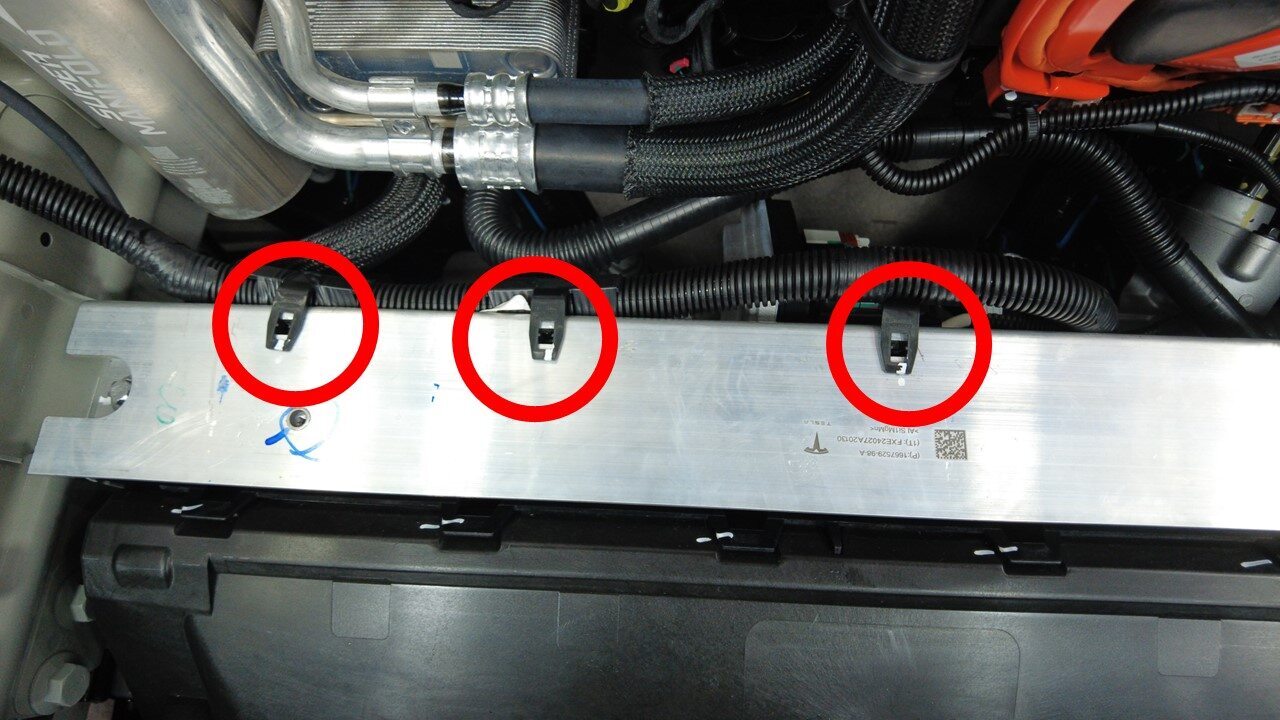

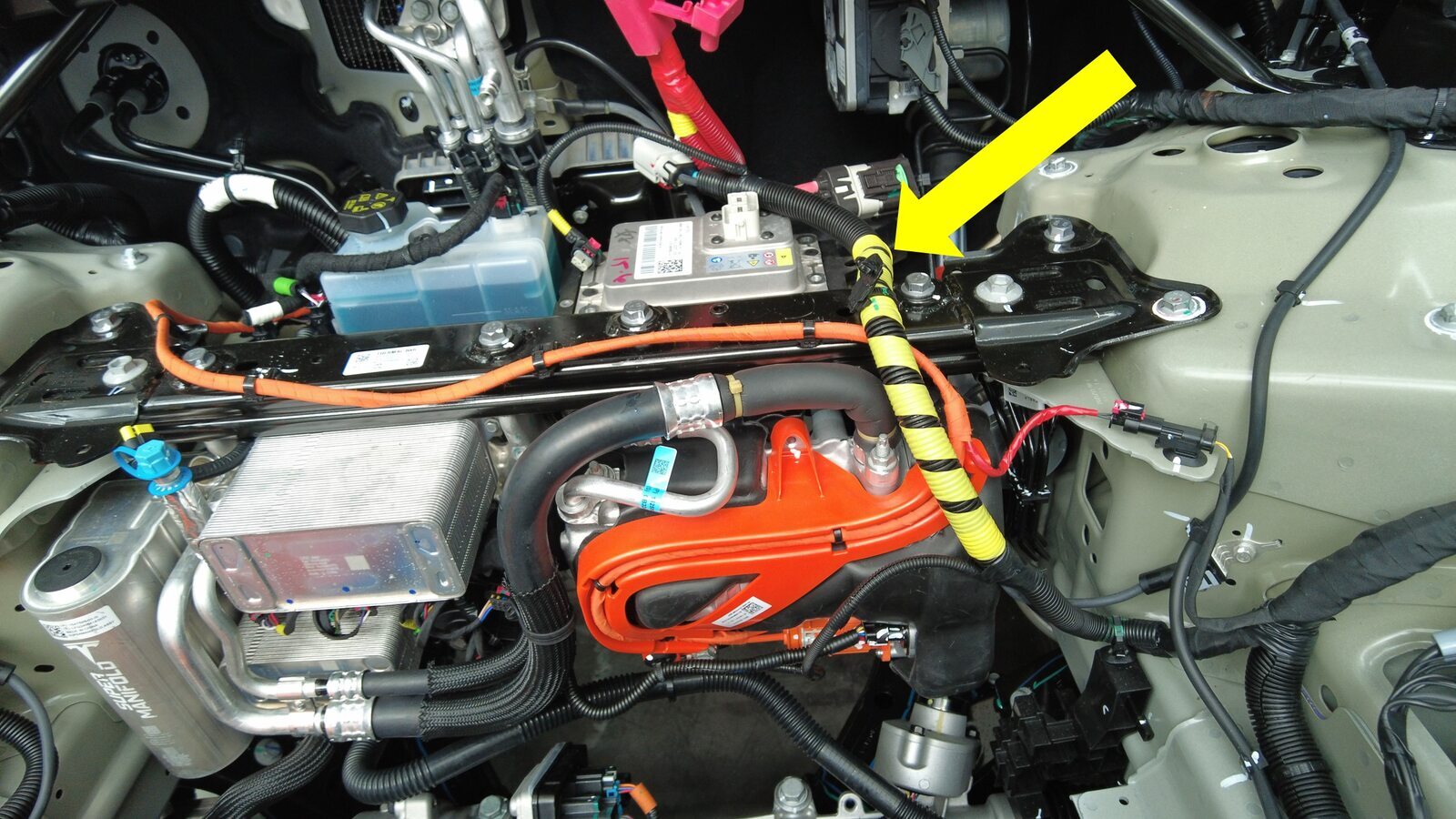

  4. 松开将转向机线束固定到前备箱储物单元加固支架的夹子(3 个)。

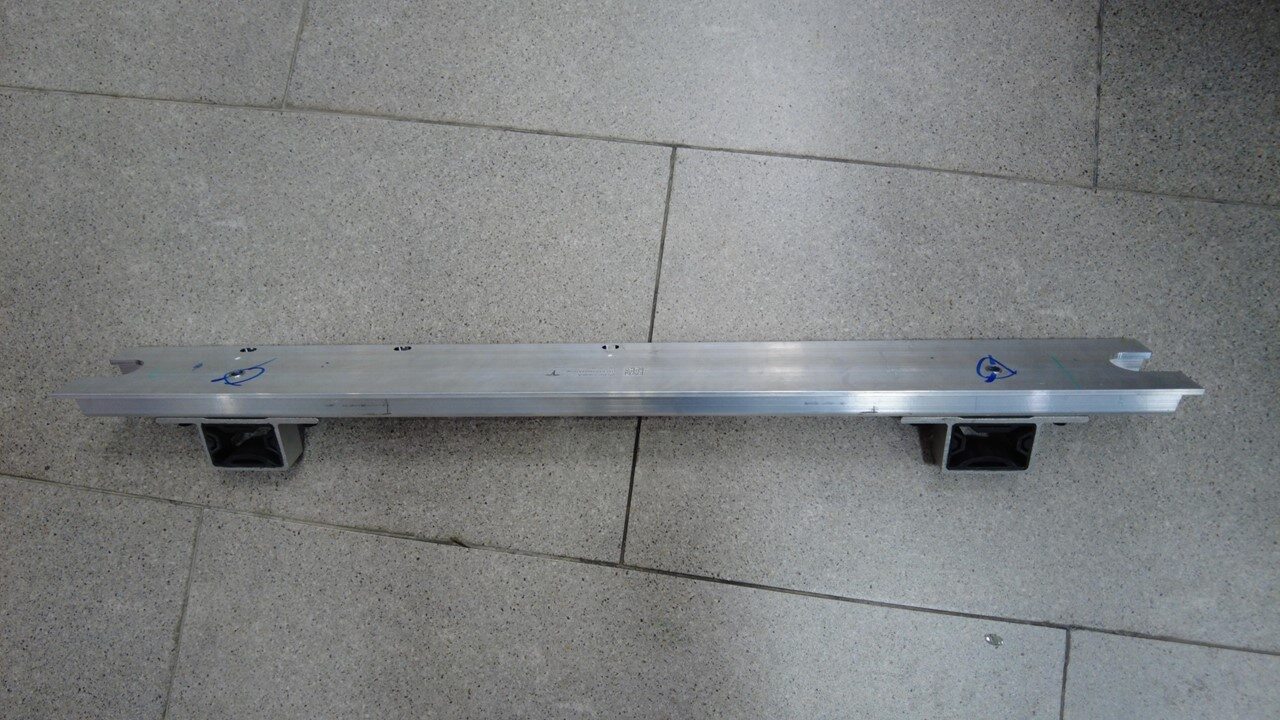

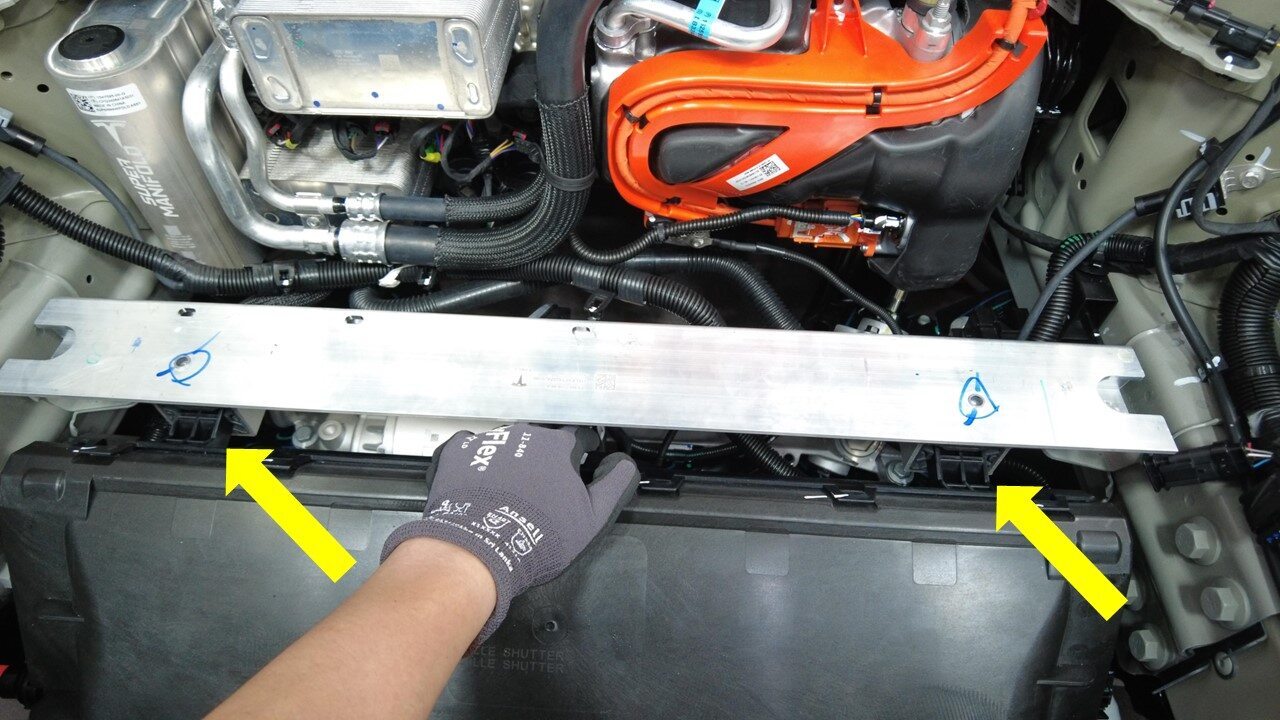

  5. 拆下将前备箱储物单元加固支架固定到冷却风扇的螺栓(2 个),然后向前滑动支架,将其从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 Plus EP14

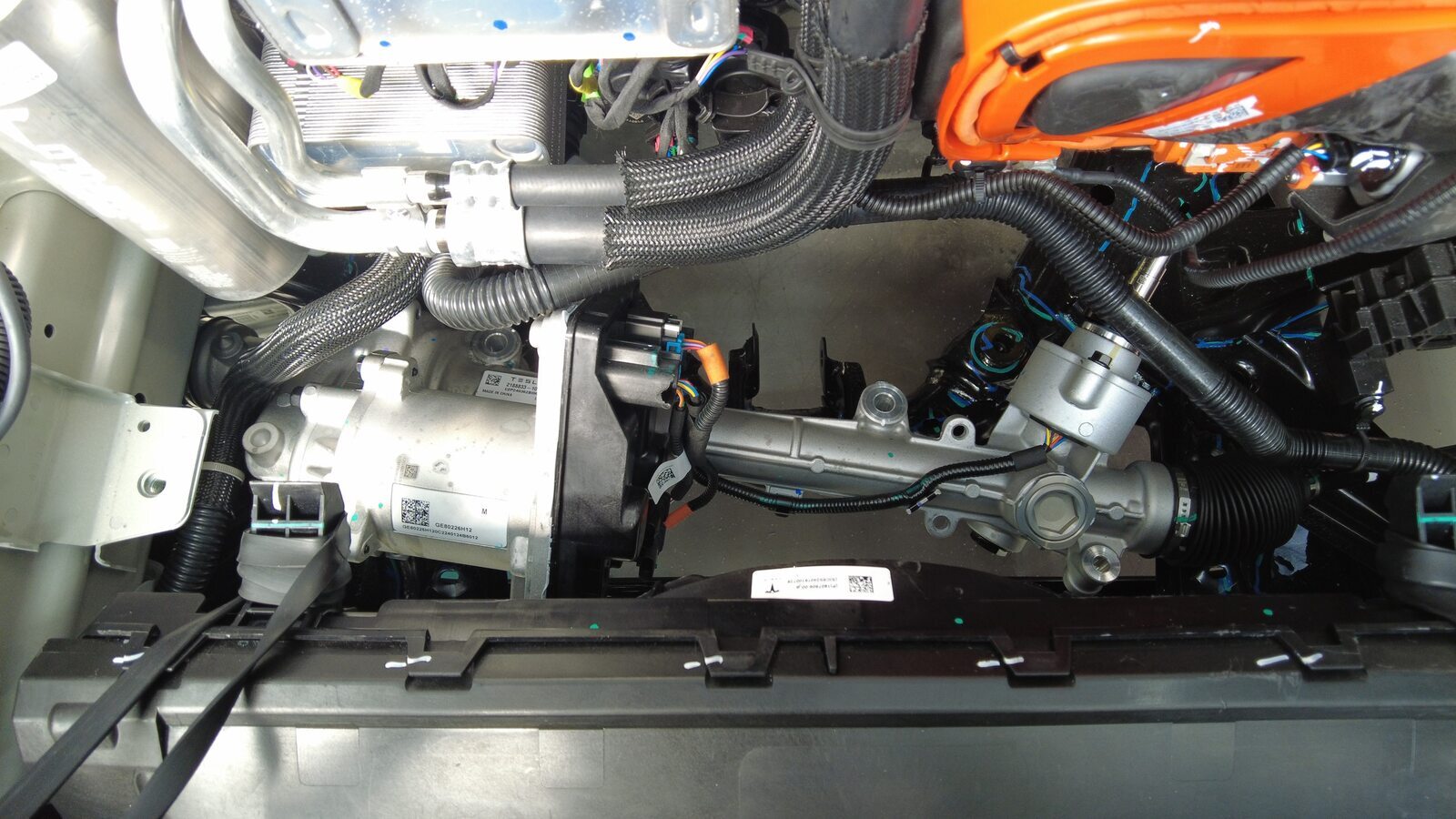

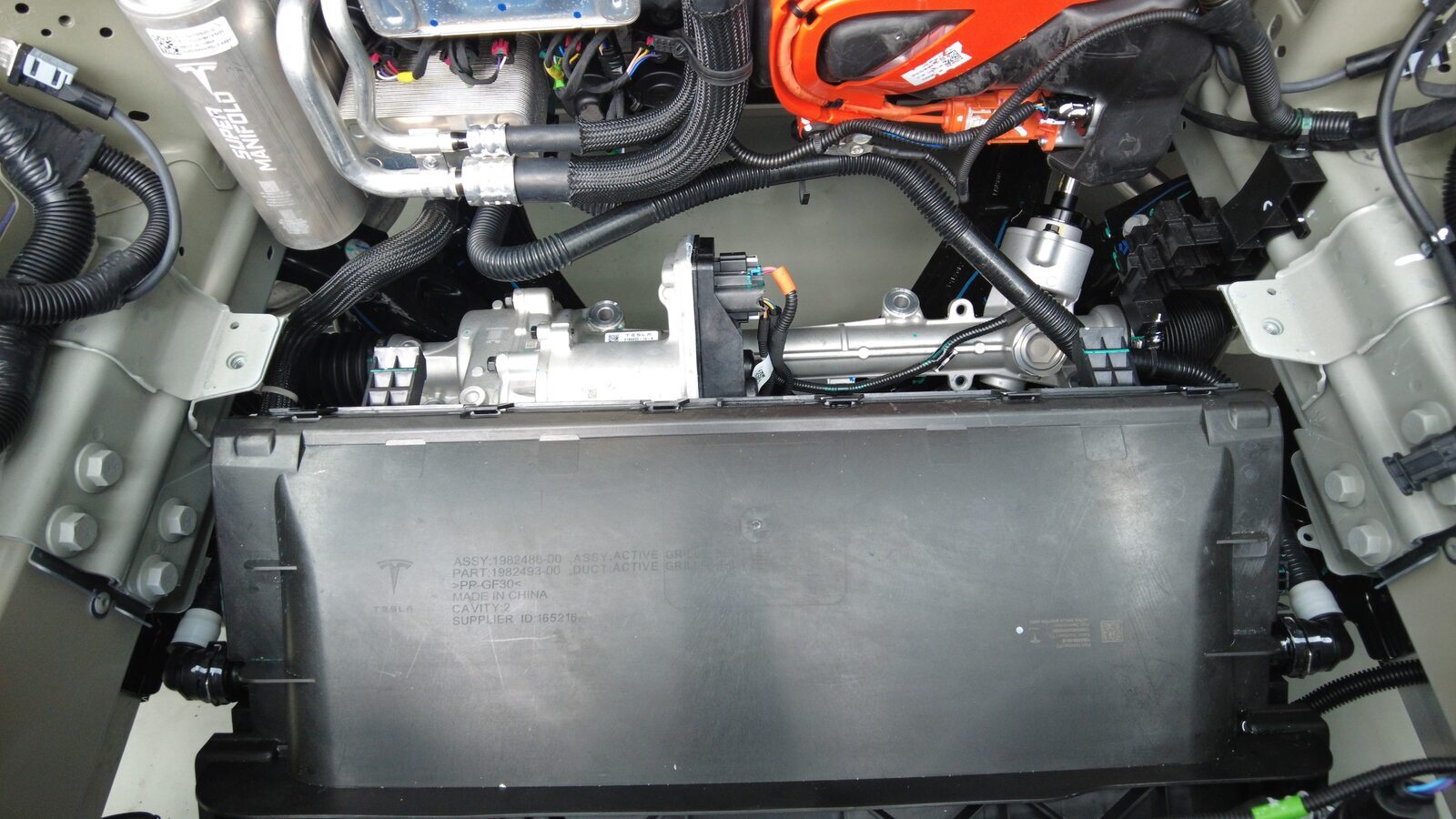

  6. 将风扇总成放置在远离转向机的位置。
    Informational PurposesAn informational icon, calling your attention
    使用弹力绳将散热器抬离转向机,以留出拆卸和安装所需间隙。

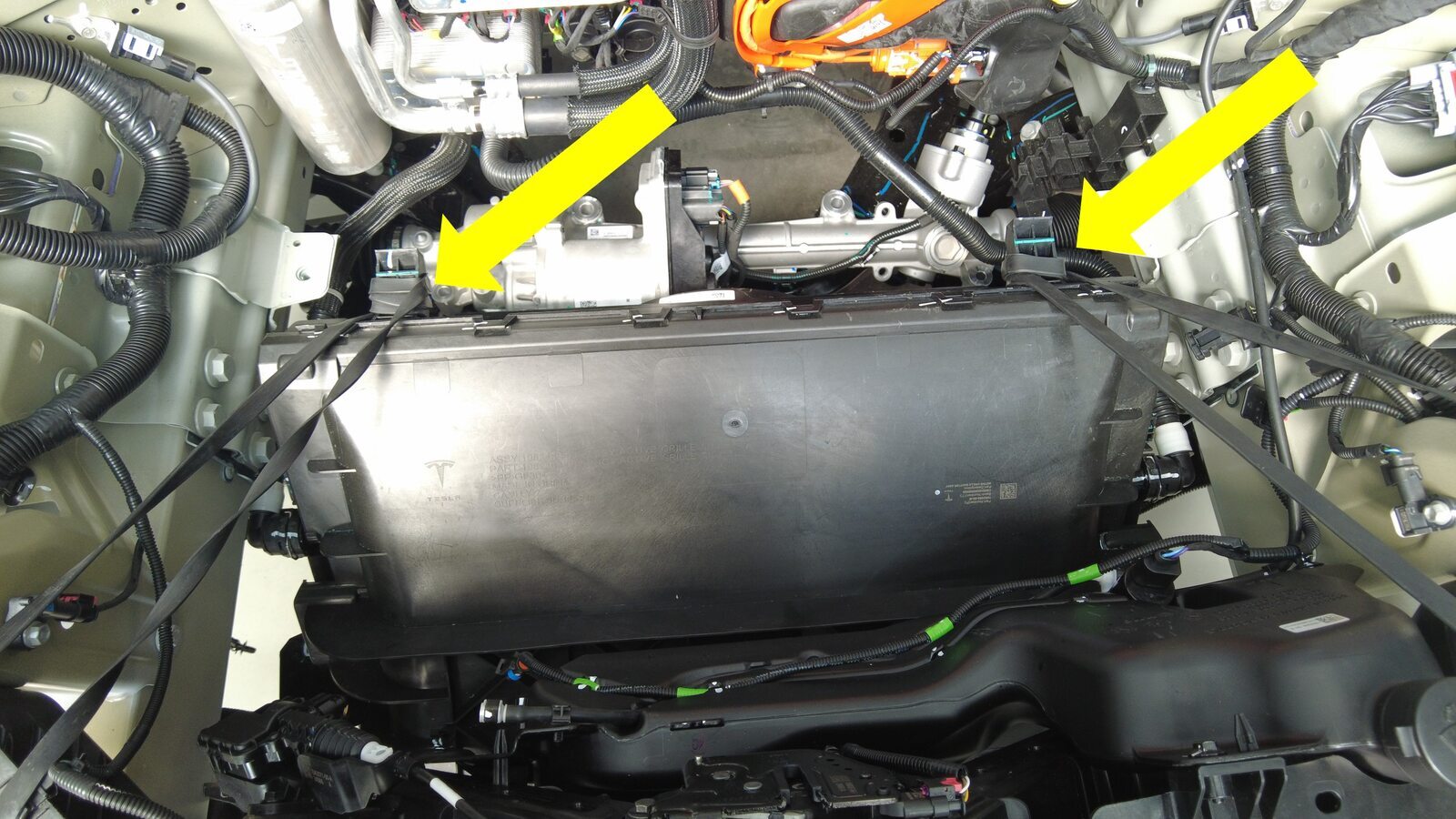

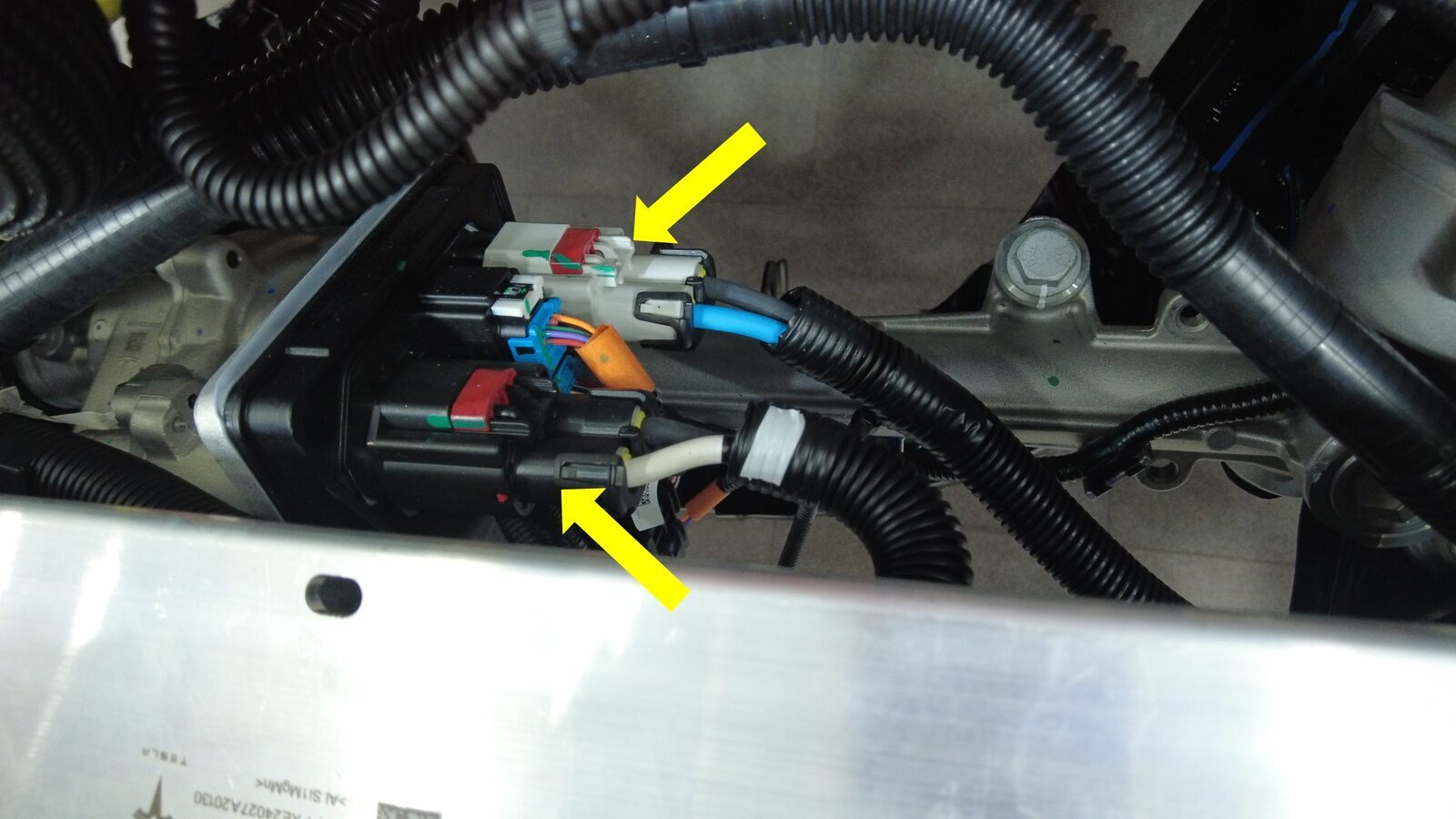

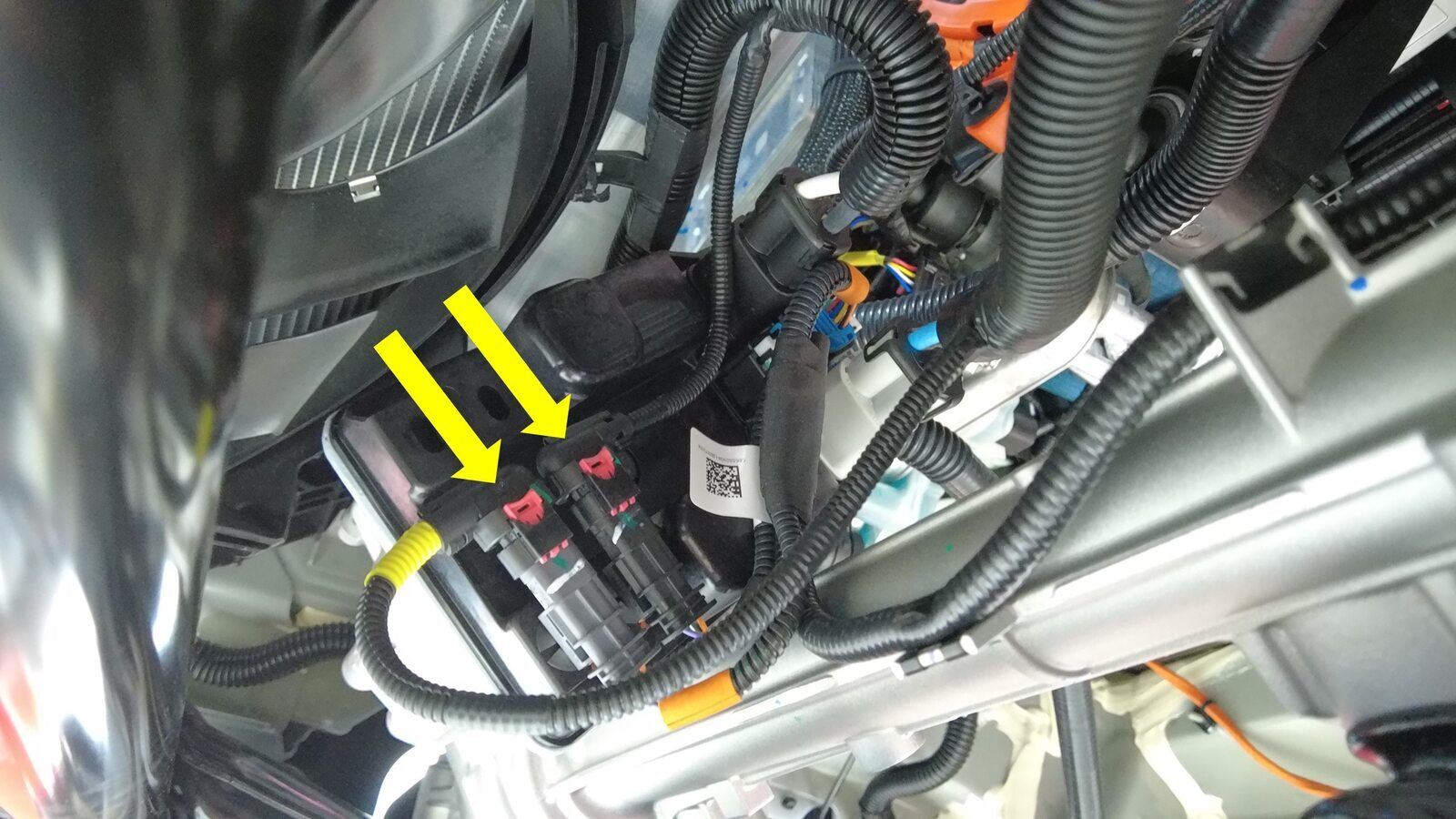

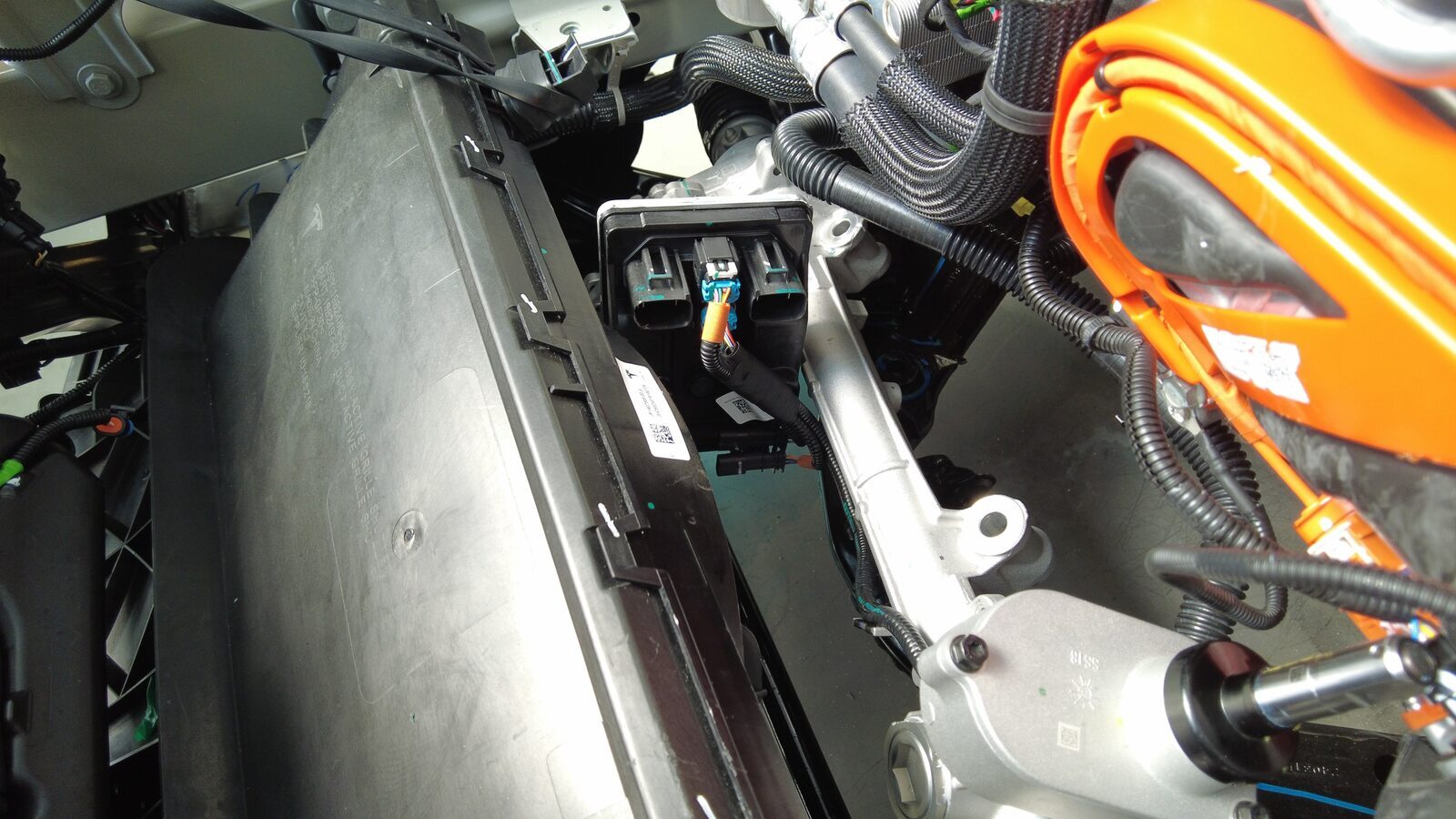

  7. 松开连接器锁,断开转向机电机连接器(4 个)。

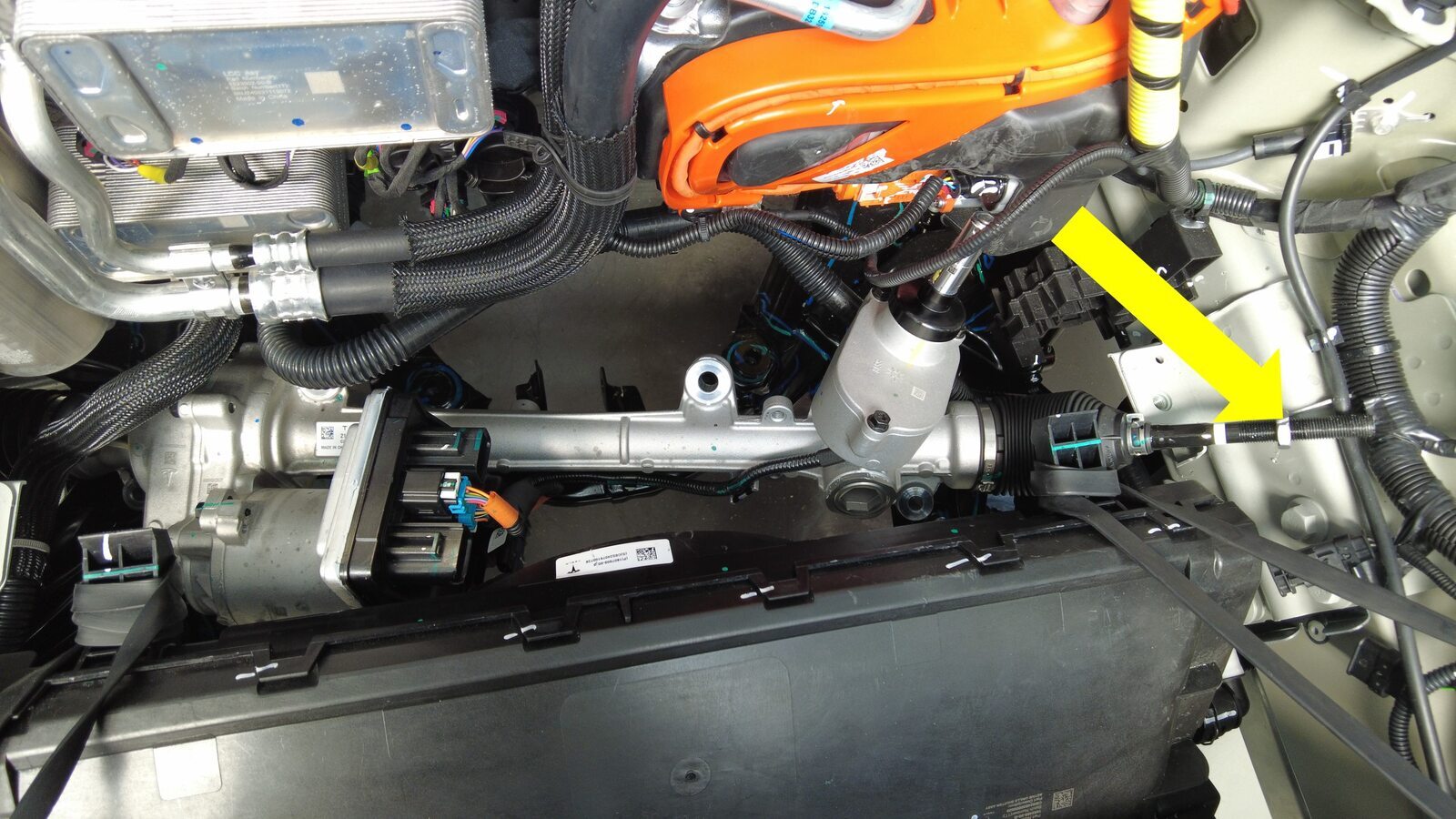

  8. 松开将方向盘线束固定到前副车架的前部线束夹,然后将线束置于一旁。
  9. 将方向盘向右打尽。

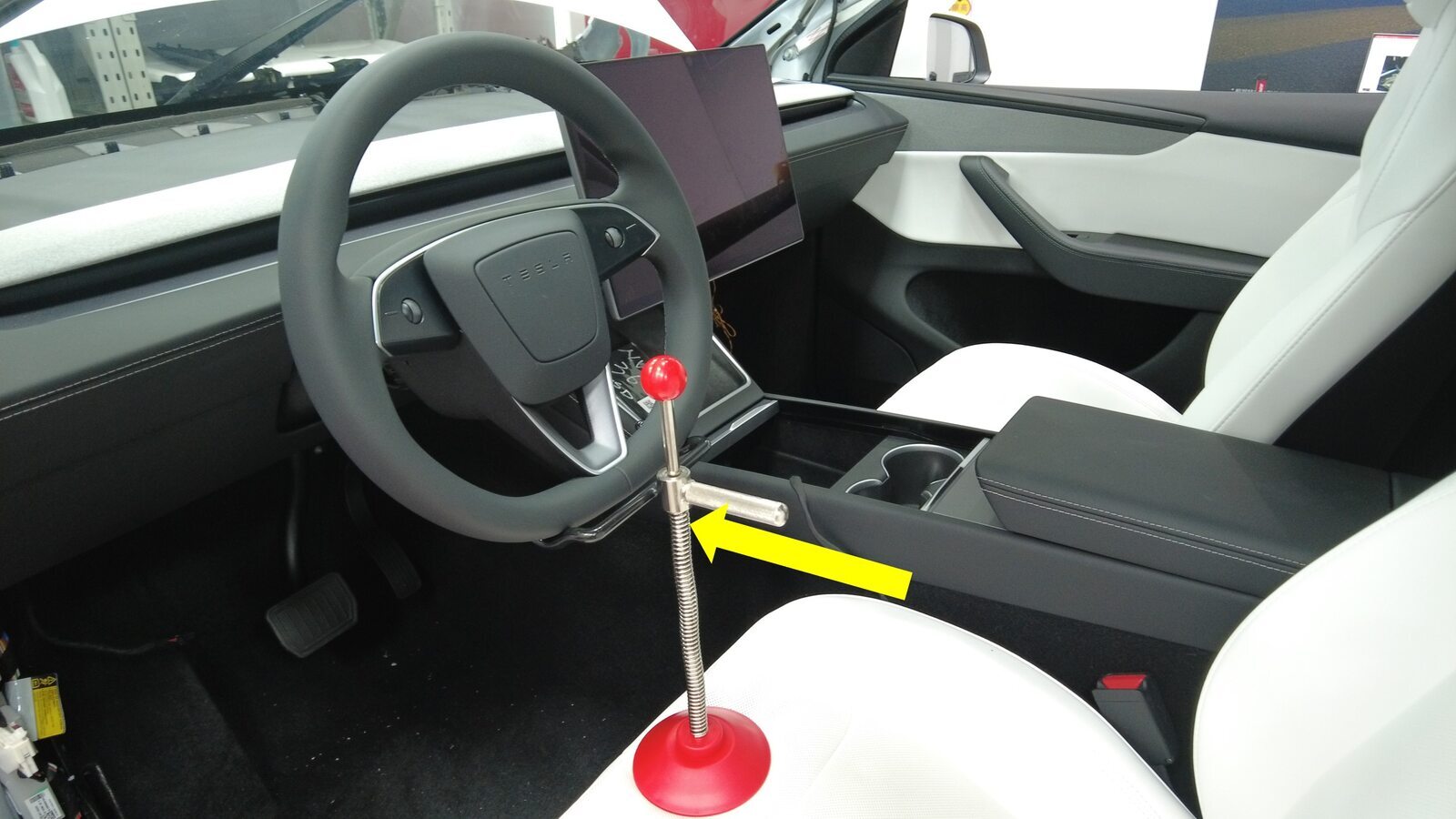

  10. 使用方向盘托架将方向盘锁止入位。
  11. 拆下并弃用将转向柱固定到转向机总成的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  12. 向上滑动电动转向柱,将其从转向机总成上拆下。

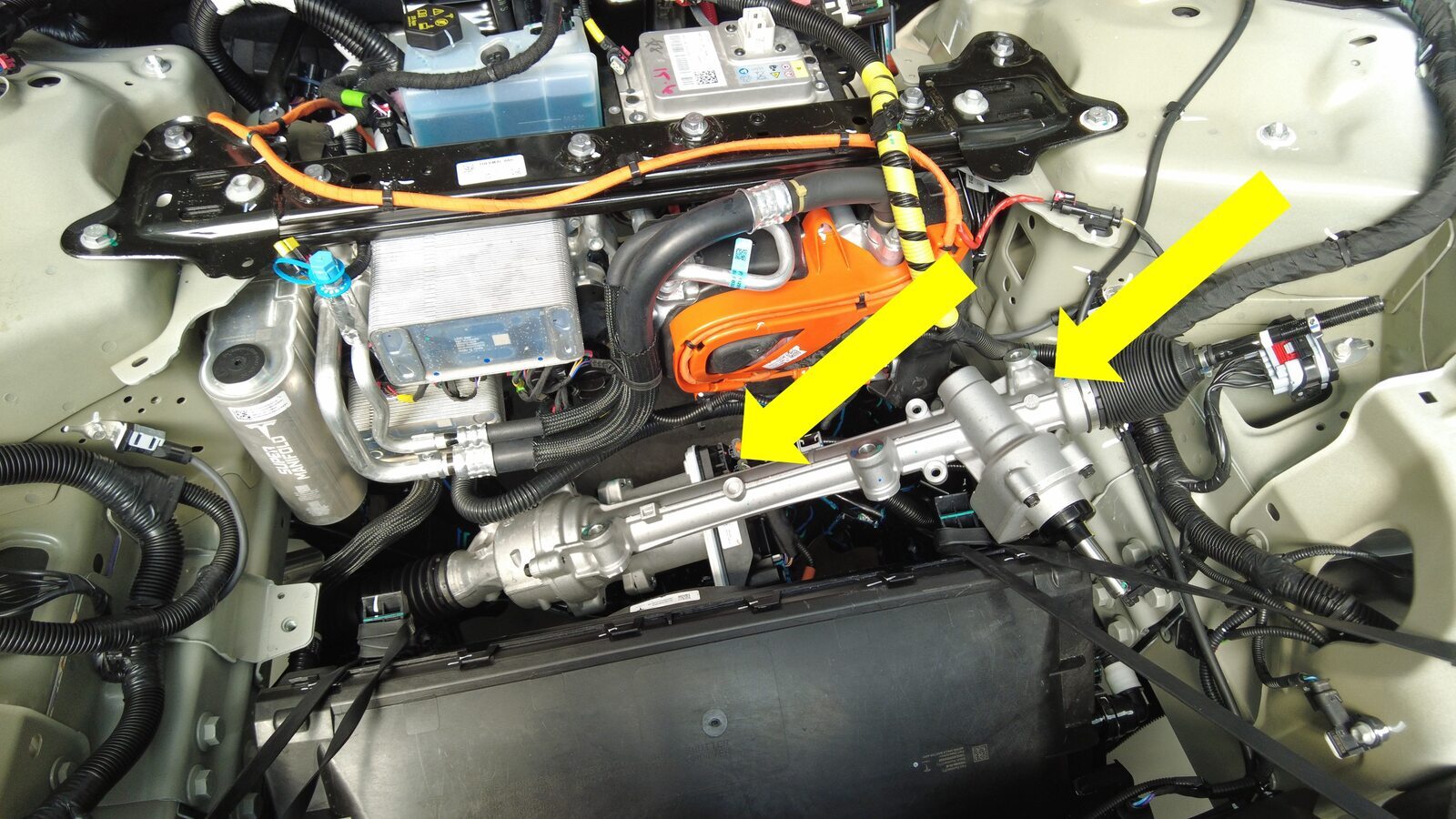

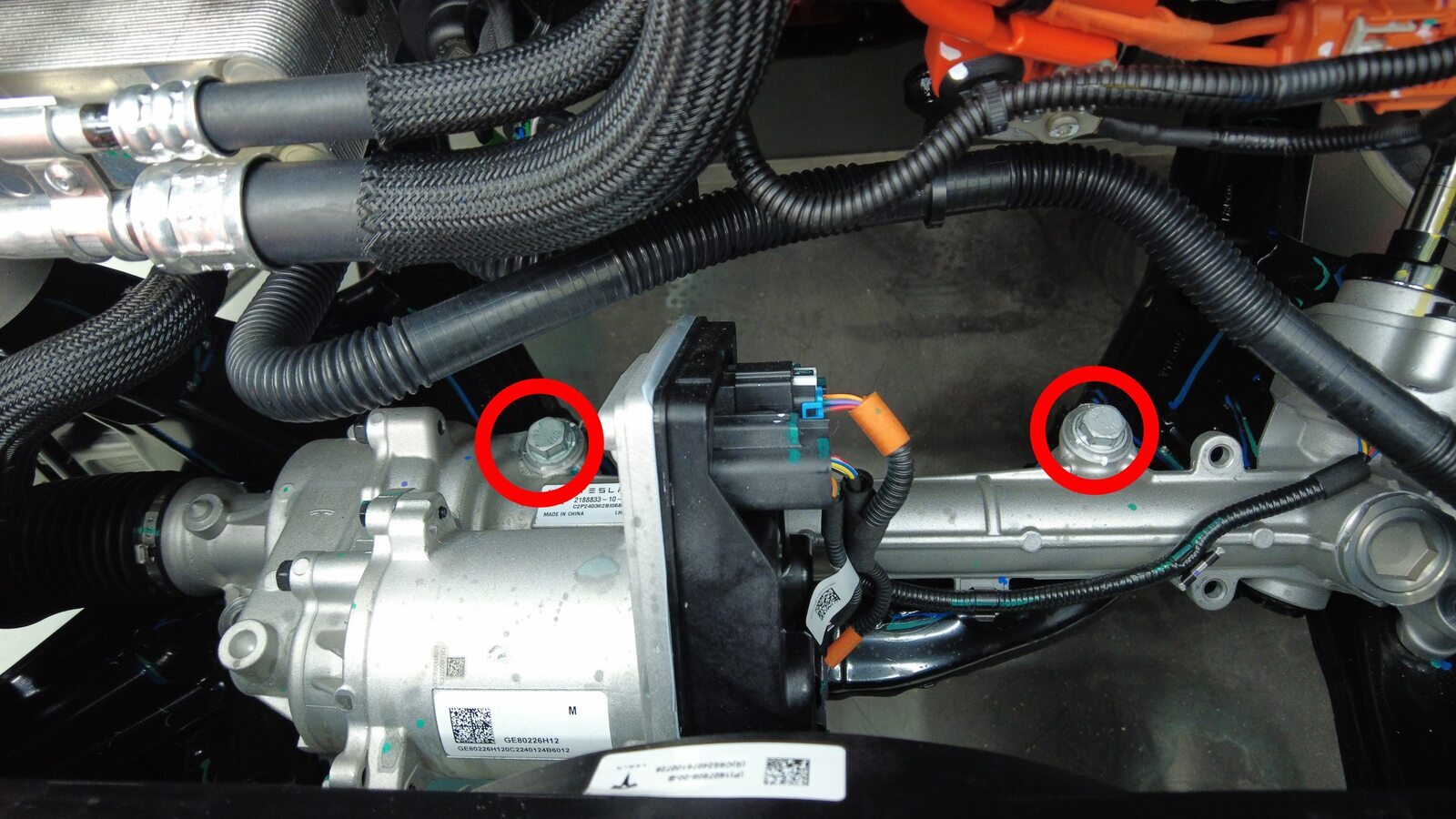

  13. 拆下将转向机总成固定到前副车架的内侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒

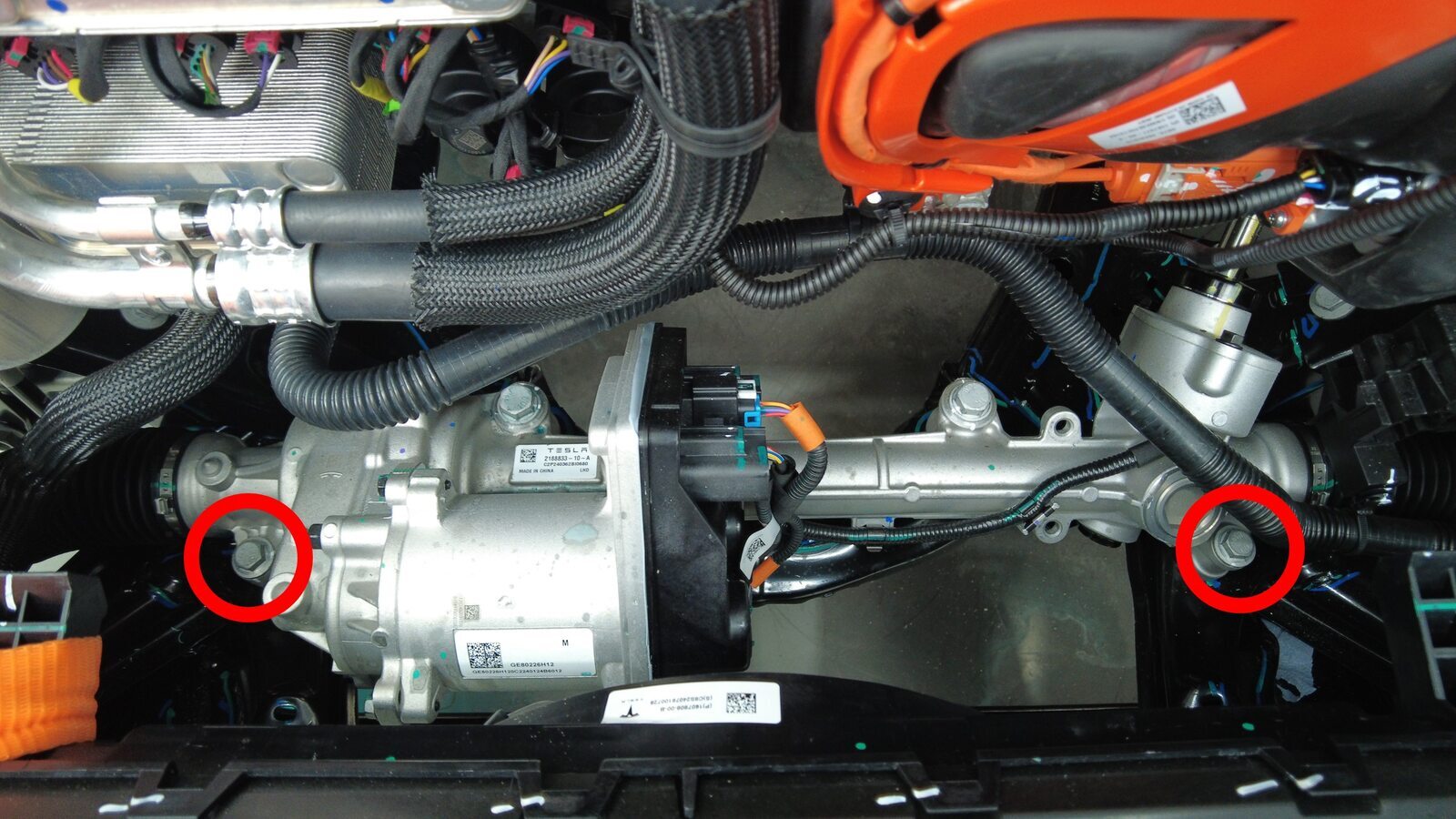

  14. 拆下将转向机总成固定到前副车架的外侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒

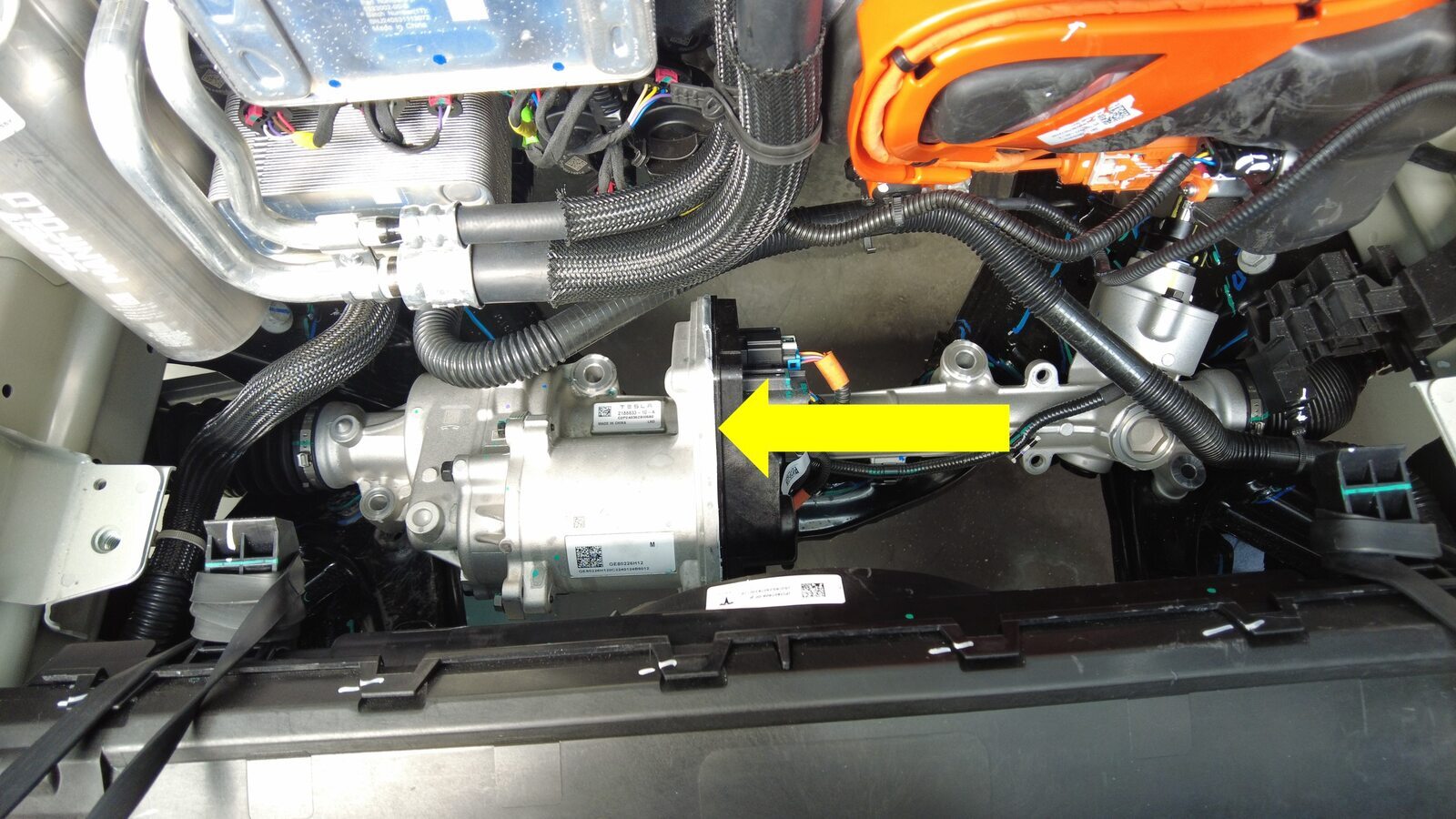

  15. 在协助下,将转向齿条总成完全滑向车辆右侧,然后将其从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    在空调管路和超级瓶周围操作时请务必小心。
    Informational PurposesAn informational icon, calling your attention

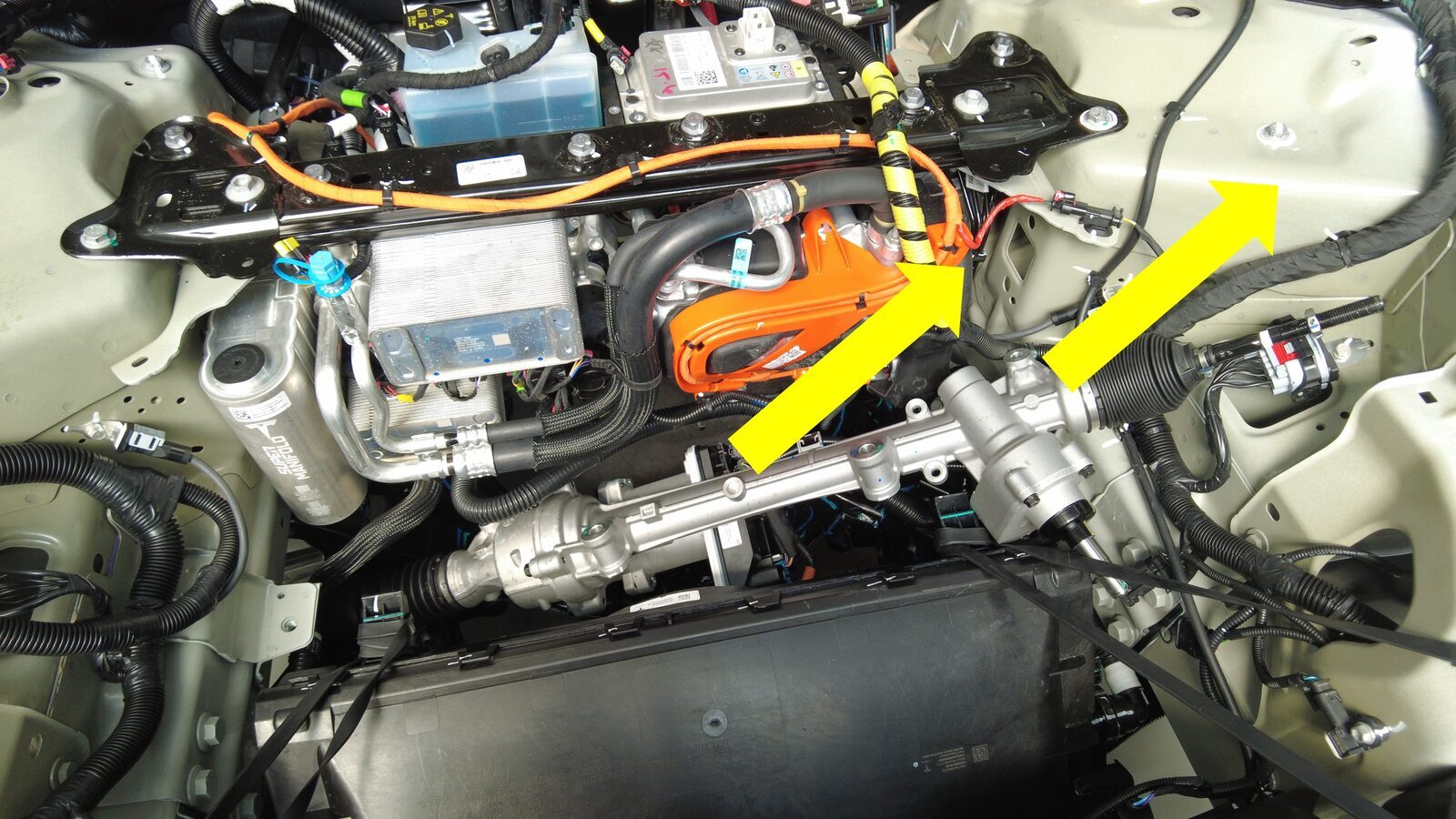

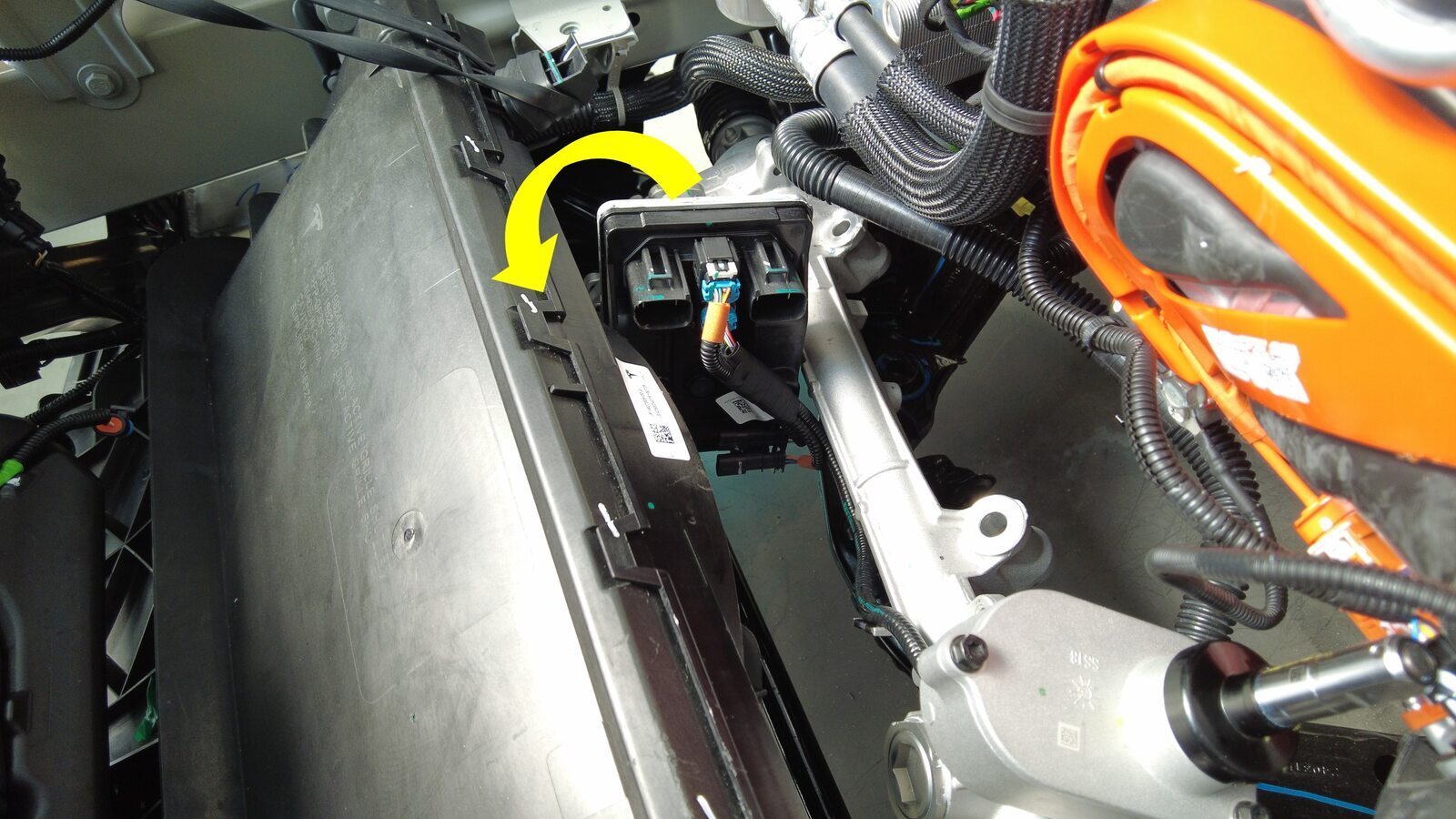

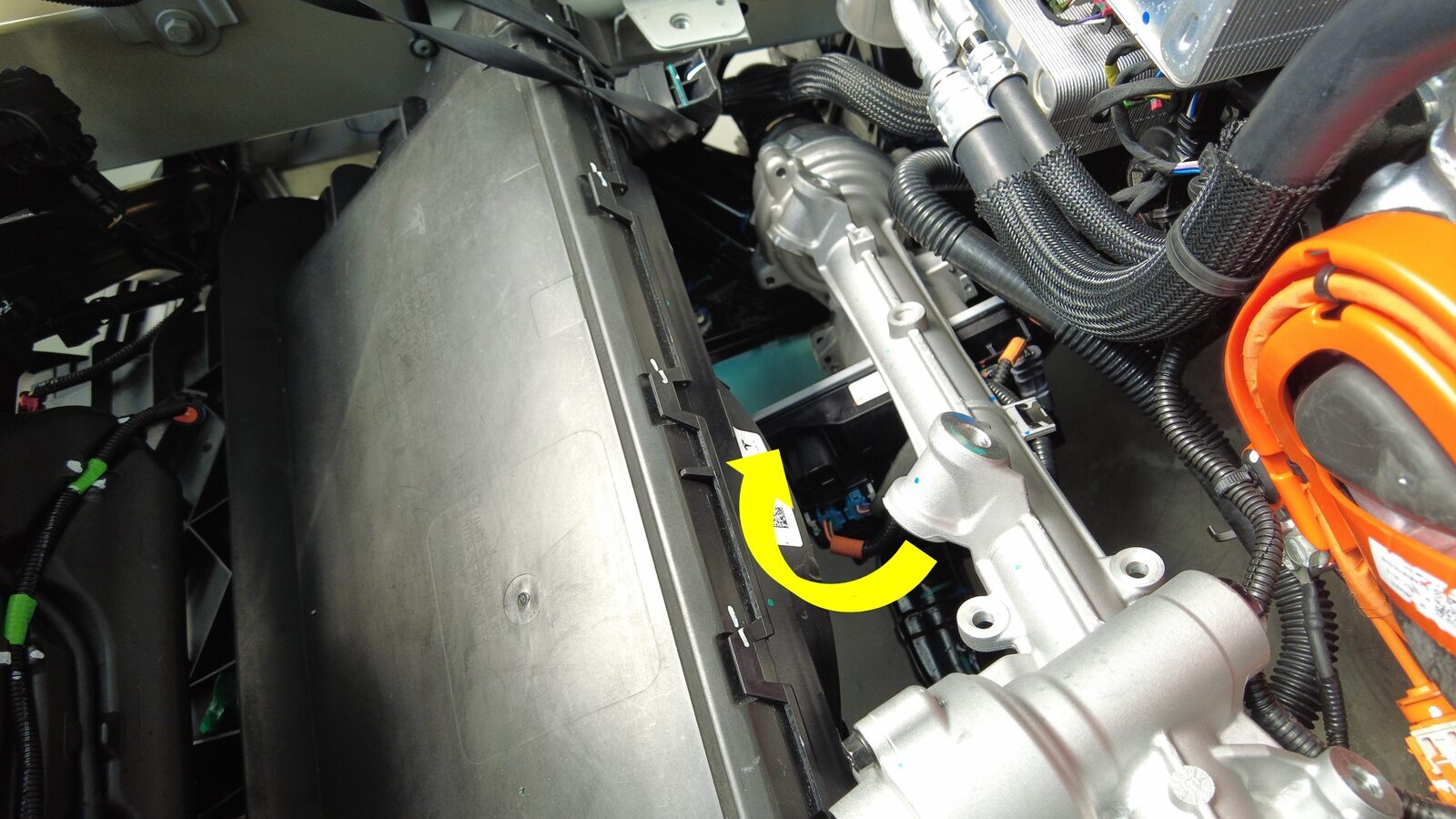

    小心地将转向机总成滑动到右侧,然后将转向机总成左侧向上移出前备箱。然后将转向机朝车头方向旋转大约 90 度,以避免转向机模块与冷却风扇模块相互干扰。

安装

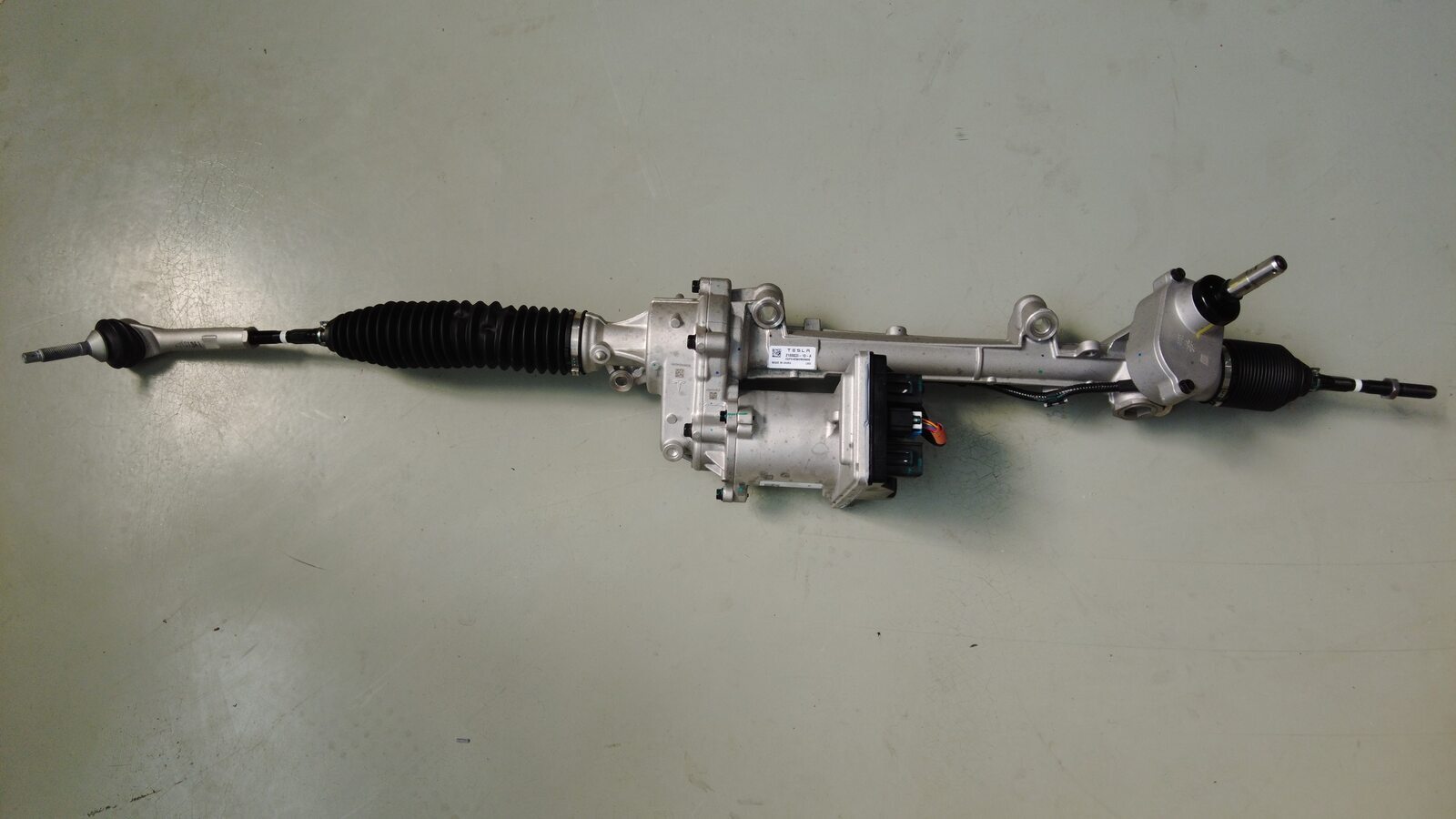

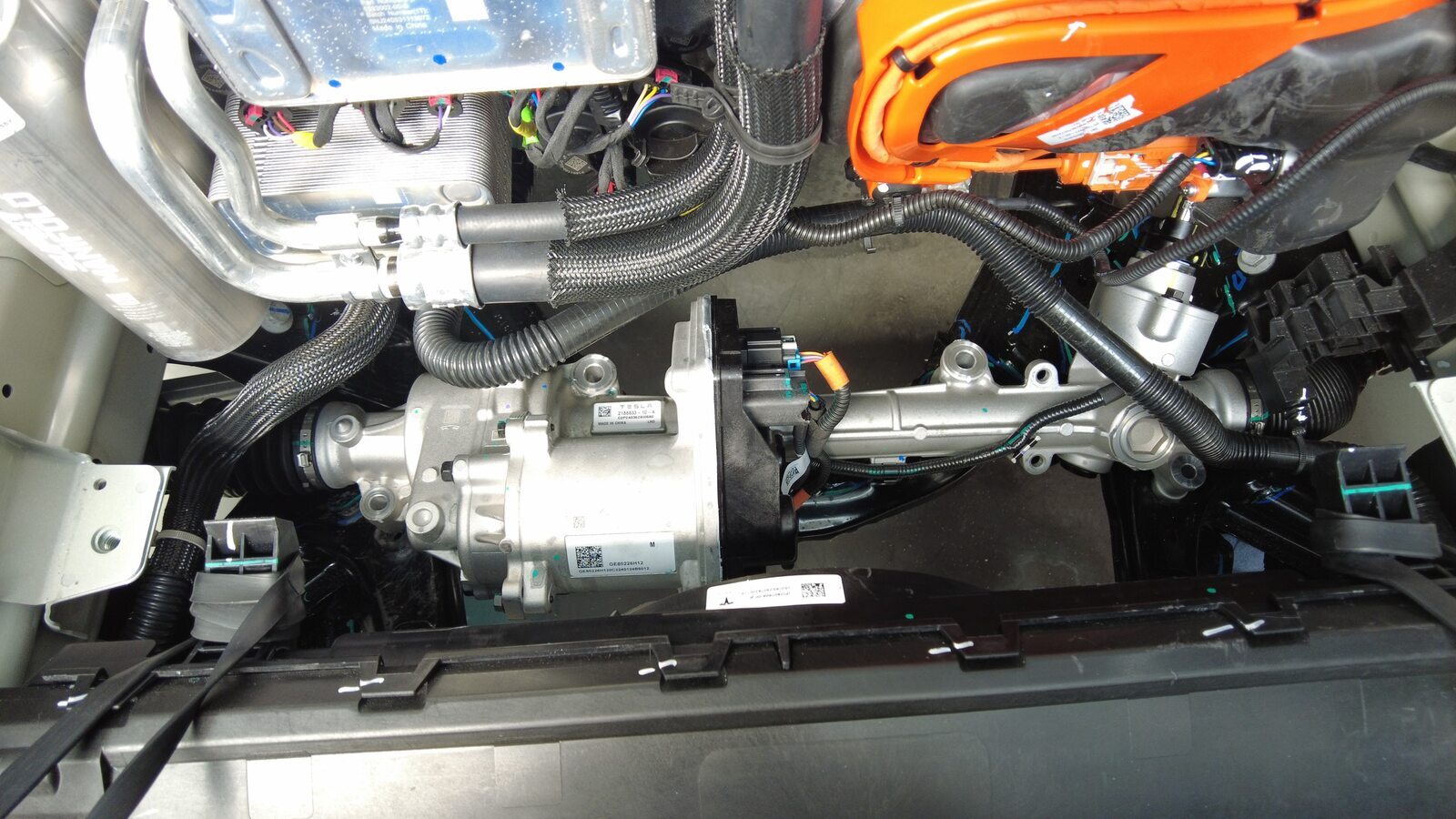

  1. 将新的转向机总成安装到车辆上。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿损坏任何其他部件。
    Informational PurposesAn informational icon, calling your attention

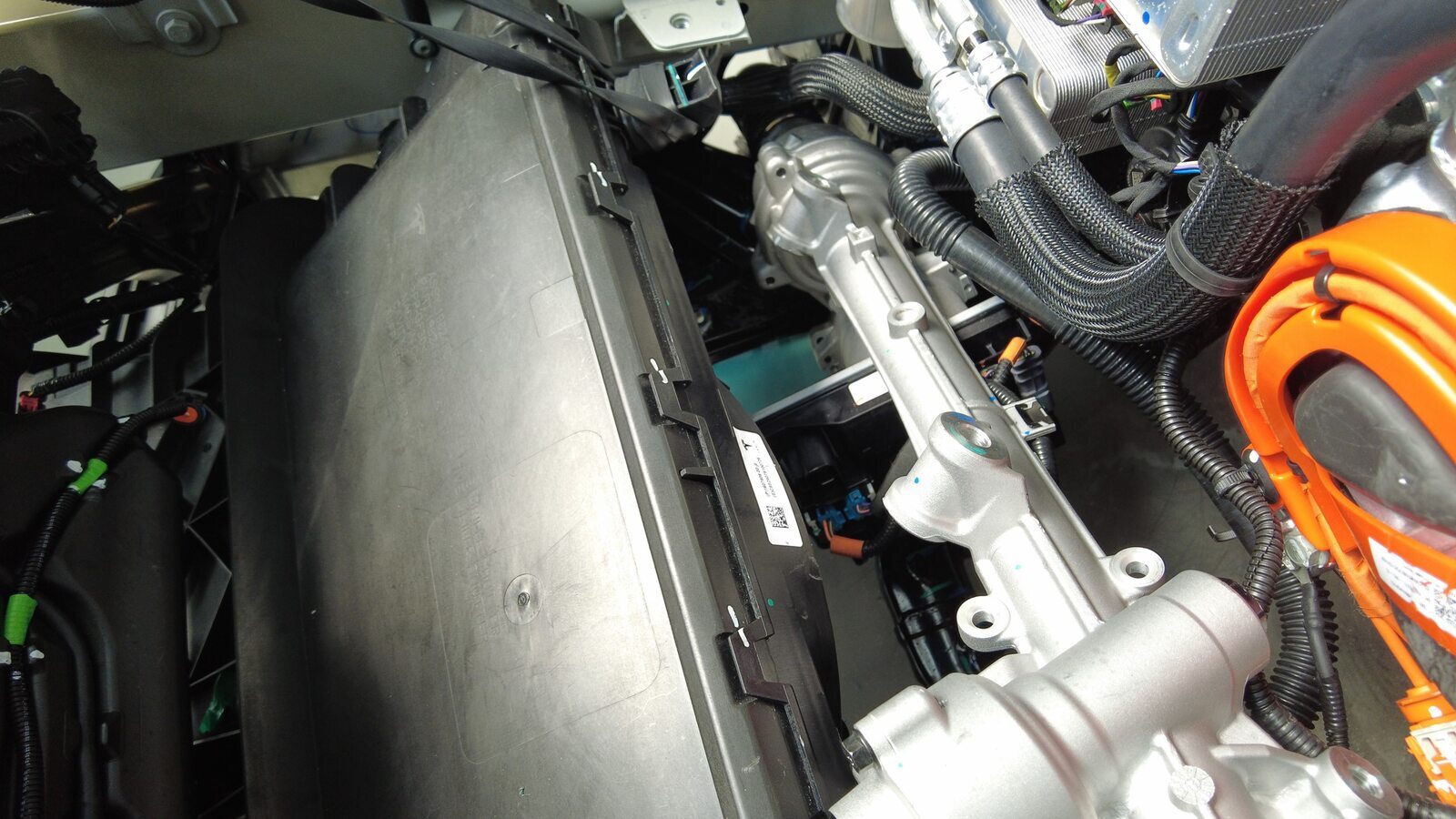

    通过前备箱储物单元的开口安装转向机总成。先将转向机总成右侧安装到前备箱区域,然后将转向机总成左侧滑入车内。
  2. 预装将转向机总成固定到前副车架的外侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    将在后续步骤中紧固。
  3. 预装将转向机总成固定到前副车架的内侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    将在后续步骤中紧固。
  4. 紧固将转向机总成固定到前副车架的内侧螺栓(2 个)。
    75 Nm (55.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
  5. 紧固将转向机总成固定到前副车架的外侧螺栓(2 个)。
    47 Nm (34.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
  6. 安装将转向机线束固定到前副车架的夹子。
  7. 连接转向机总成连接器(4 个)。
  8. 向下滑动电动转向柱,将其安装到转向机总成上。
  9. 安装新的螺栓,将转向柱固定到转向机总成上。
    18 Nm (13.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  10. 松开弹力绳,将散热器总成放回正常位置。

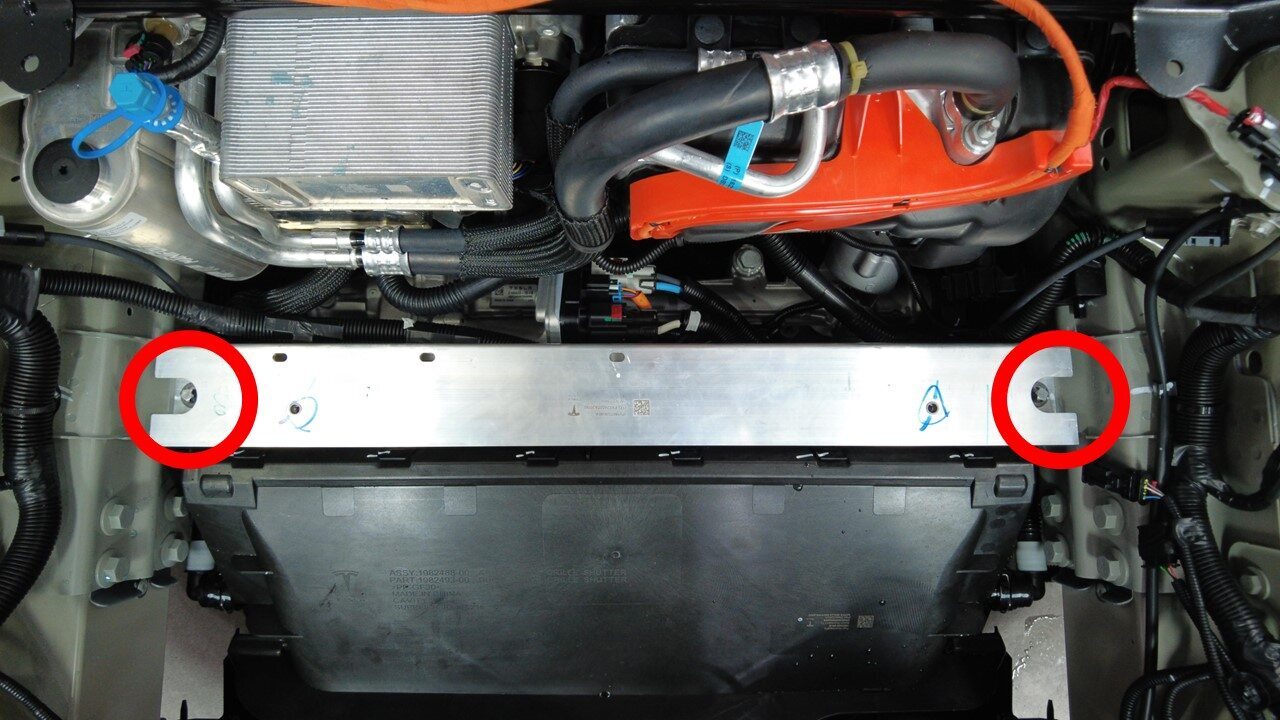

  11. 将前备箱储物单元加固支架放置到冷却风扇上,然后安装将前备箱储物单元加固支架固定到冷却风扇的螺栓(2 个)。
    46.5 Nm (34.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 Plus EP14
  12. 安装将转向机线束固定到前备箱储物单元加固支架的夹子(3 个)。
  13. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  14. 连接低压电源。请参阅低压电源(断开和连接)
  15. 拆下方向盘托架。
  16. 将方向盘回正。
  17. 安装左右横拉杆。请参阅外横向拉杆 - 左 ((拆卸和更换))
  18. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架
