第二排中间座椅安全带卷收器 ((拆卸和更换))

校正代码 2005020102 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格: 第二排中间座椅安全带卷收器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注

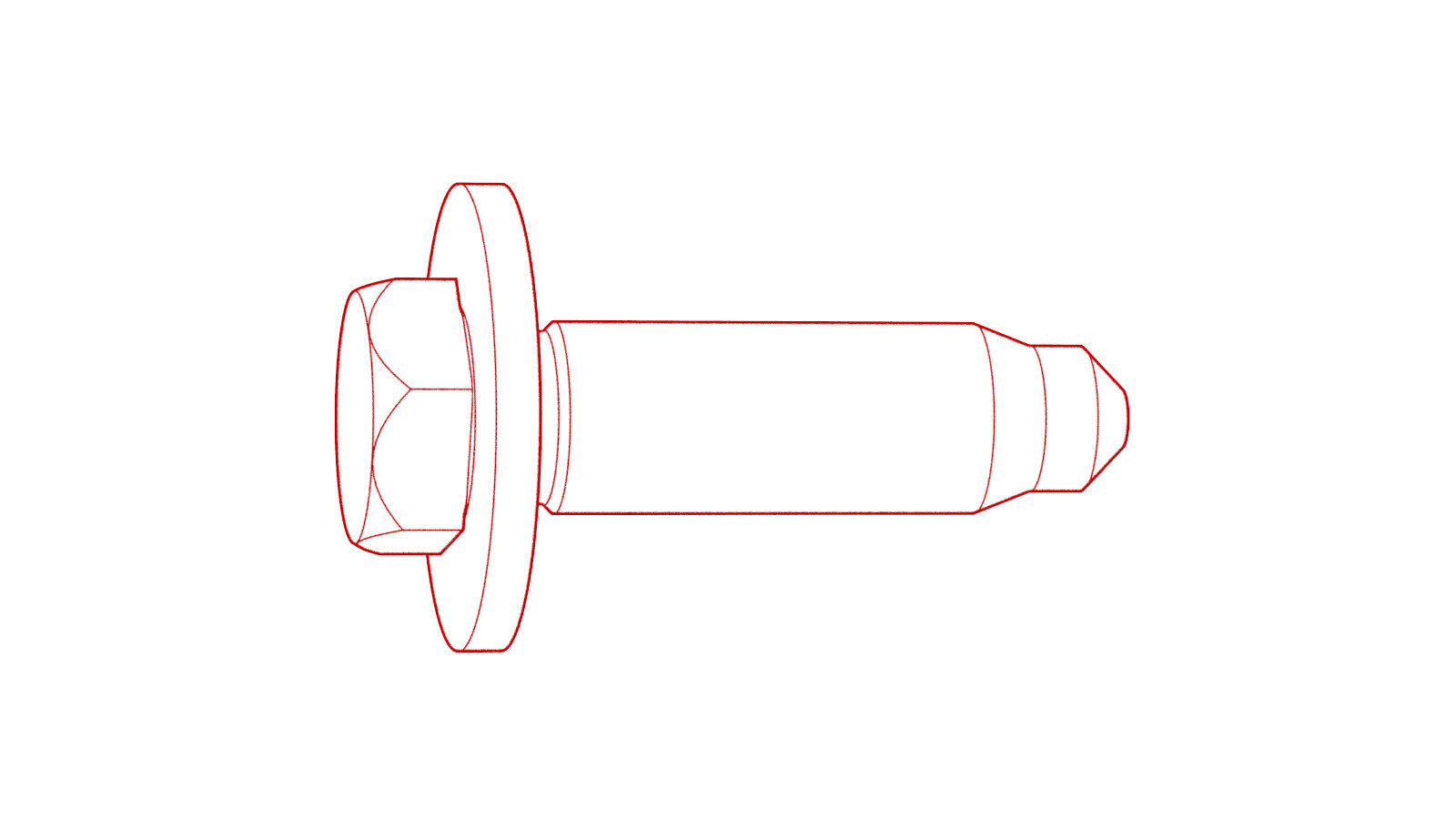

将座椅安全带固定到第二排左侧座椅框架的下部锚栓
40 Nm (29.5 lbs-ft)

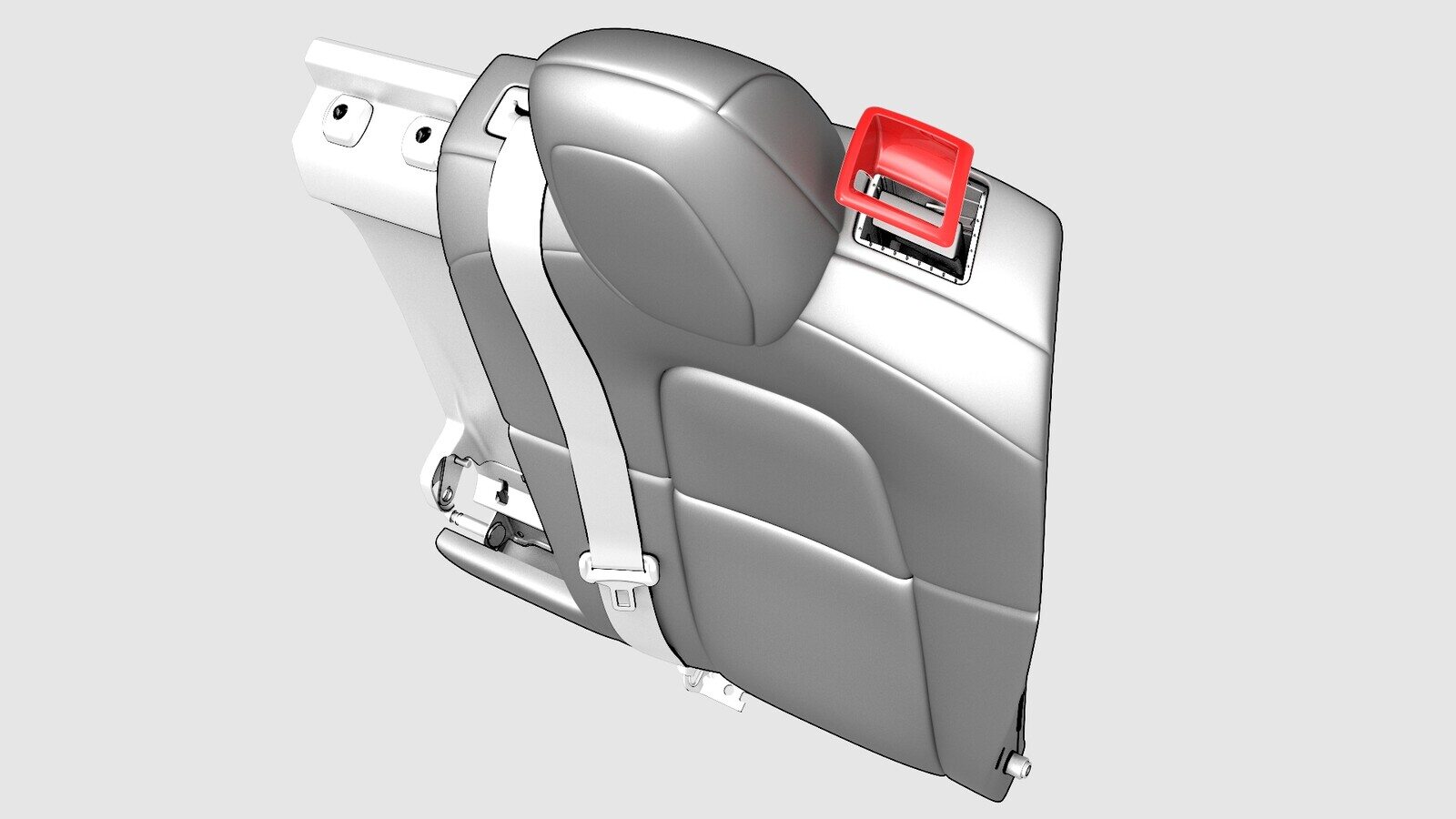

  • 13 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 6 英寸加长件
更换

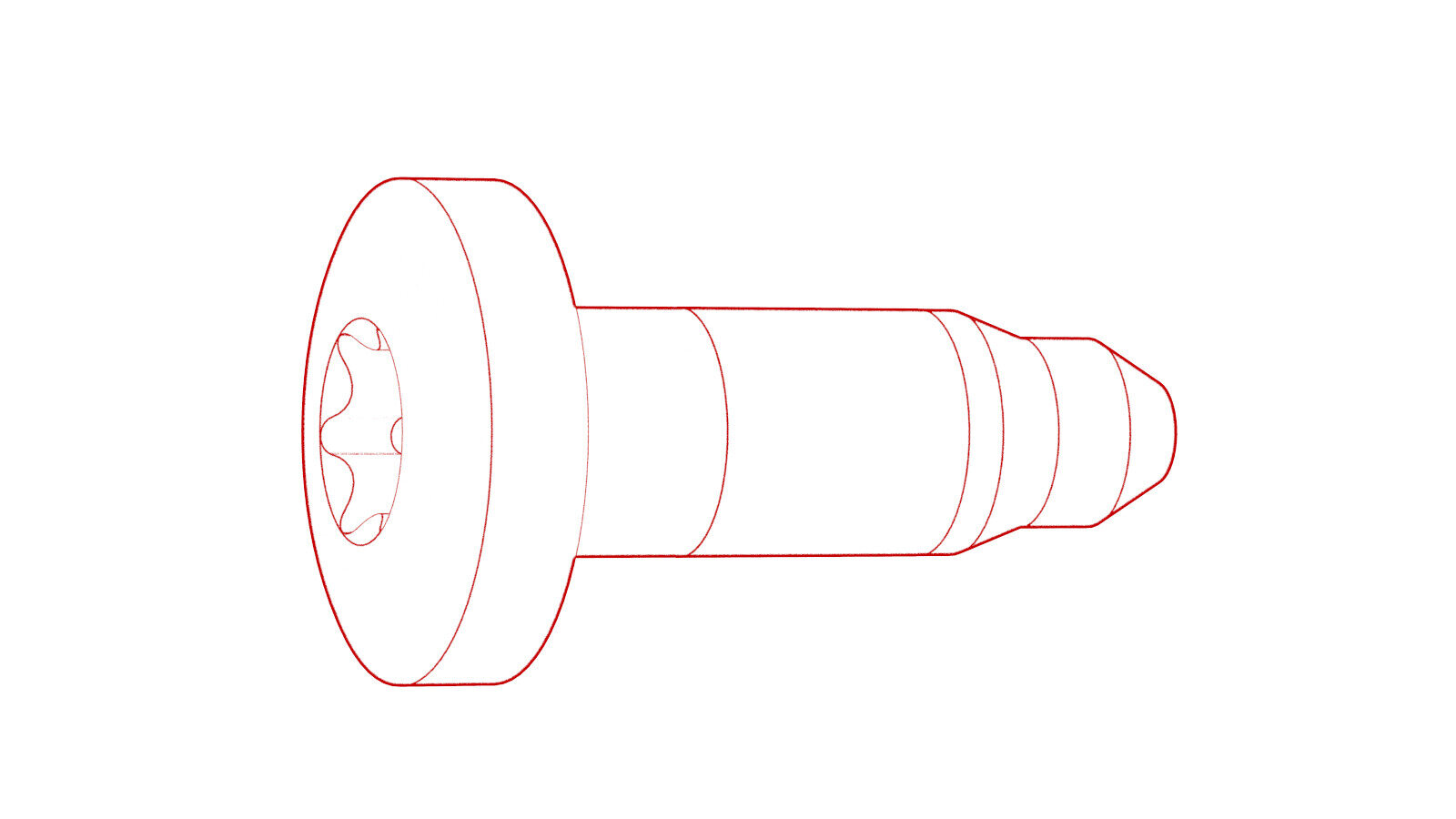

将座椅安全带卷收器总成固定到座椅框架的螺栓
45 Nm (33.2 lbs-ft)
  • 13 毫米深套筒
  • 6 英寸加长件
更换

拆卸

  1. 打开所有车门,完全降下所有车窗。
  2. 将前排两个座椅移至最前端。
  3. 拆下第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  4. 将第二排左侧 60 百分比座椅总成从车辆上拆下。请参阅 第二排座椅( 5 座)- 60% ((拆卸和更换))
  5. 将第二排座椅框架总成放置在安全、稳定的工作区域。
    Informational PurposesAn informational icon, calling your attention
    放倒第二排后部座椅的中间部分,然后在中间部分放一个压舱袋以稳定总成。

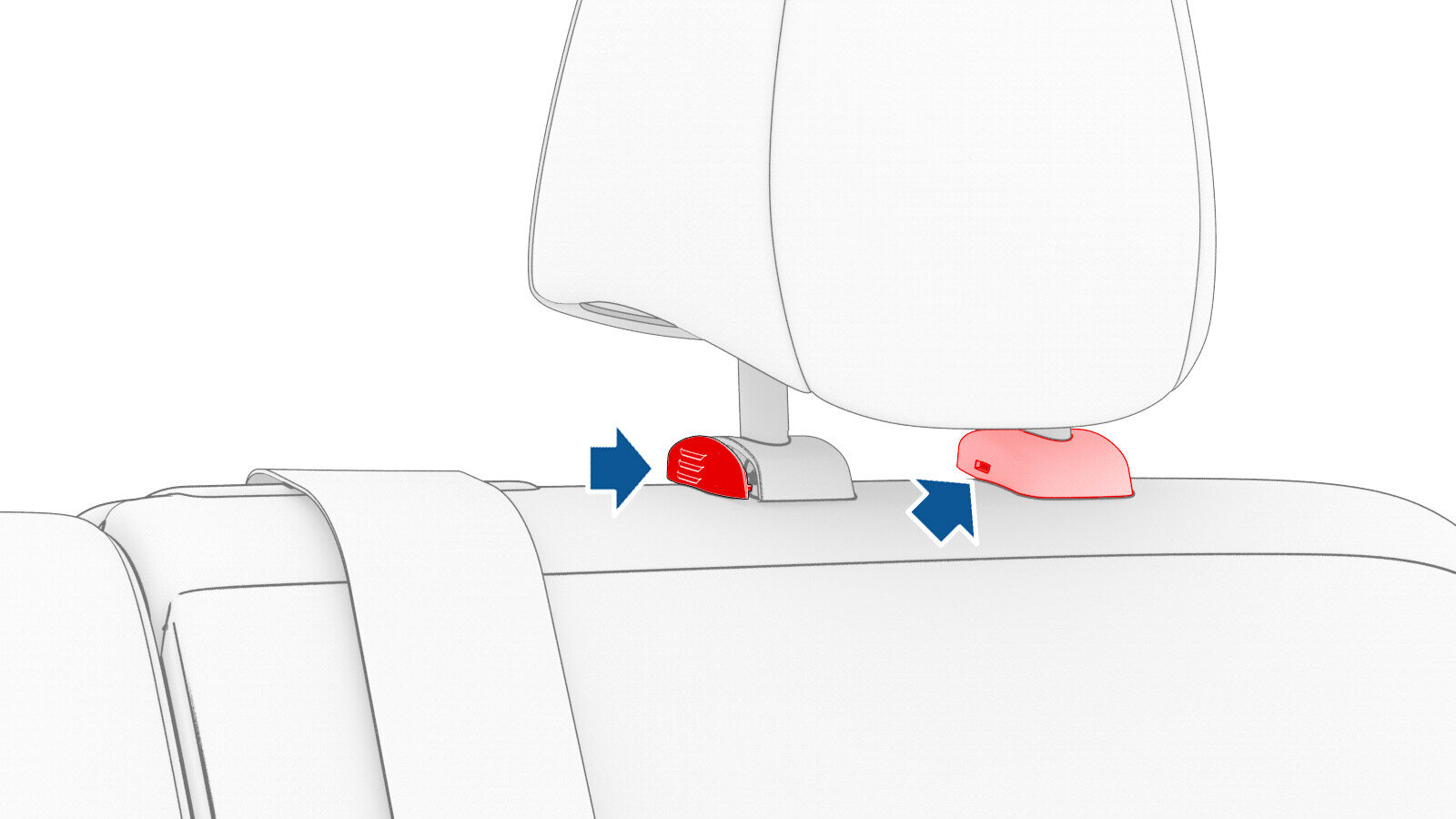

  6. 同时松开第二排左侧头枕卡子,然后向上拉动头枕将其拆下。
    Informational PurposesAn informational icon, calling your attention
    使用袖珍螺丝刀松开左侧头枕卡子。

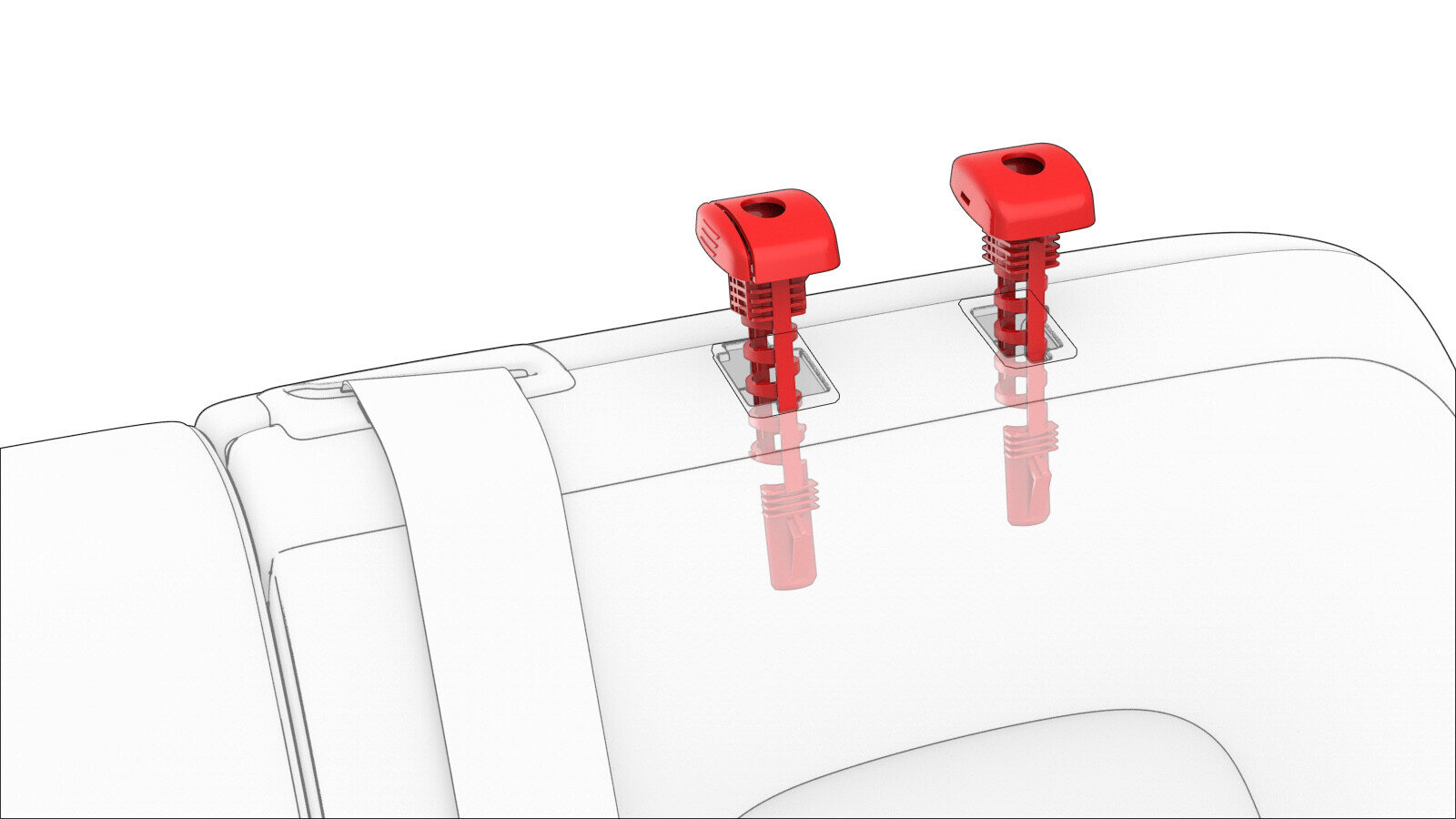

  7. 将头枕导锁从第二排左侧座椅靠背上拆下
    Informational PurposesAn informational icon, calling your attention
    使用楔形工具将导锁从座椅上抬起。

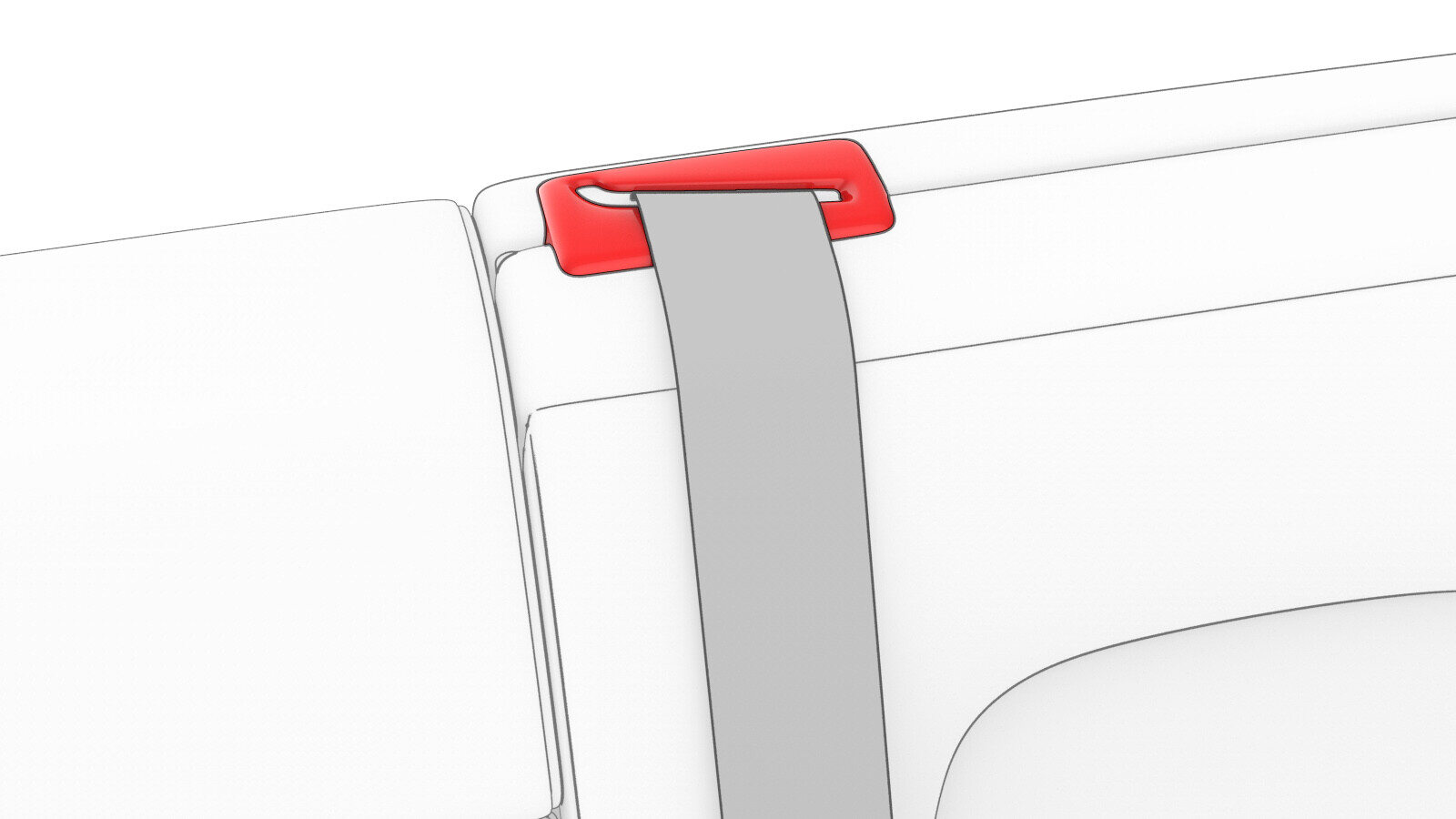

  8. 松开将座椅安全带边框固定到第二排左侧座椅靠背的卡子(2 个)。
  9. 松开将第二排座椅靠背开关边框固定到座椅靠背的卡子(2 个),然后将边框从座椅靠背上拆下。

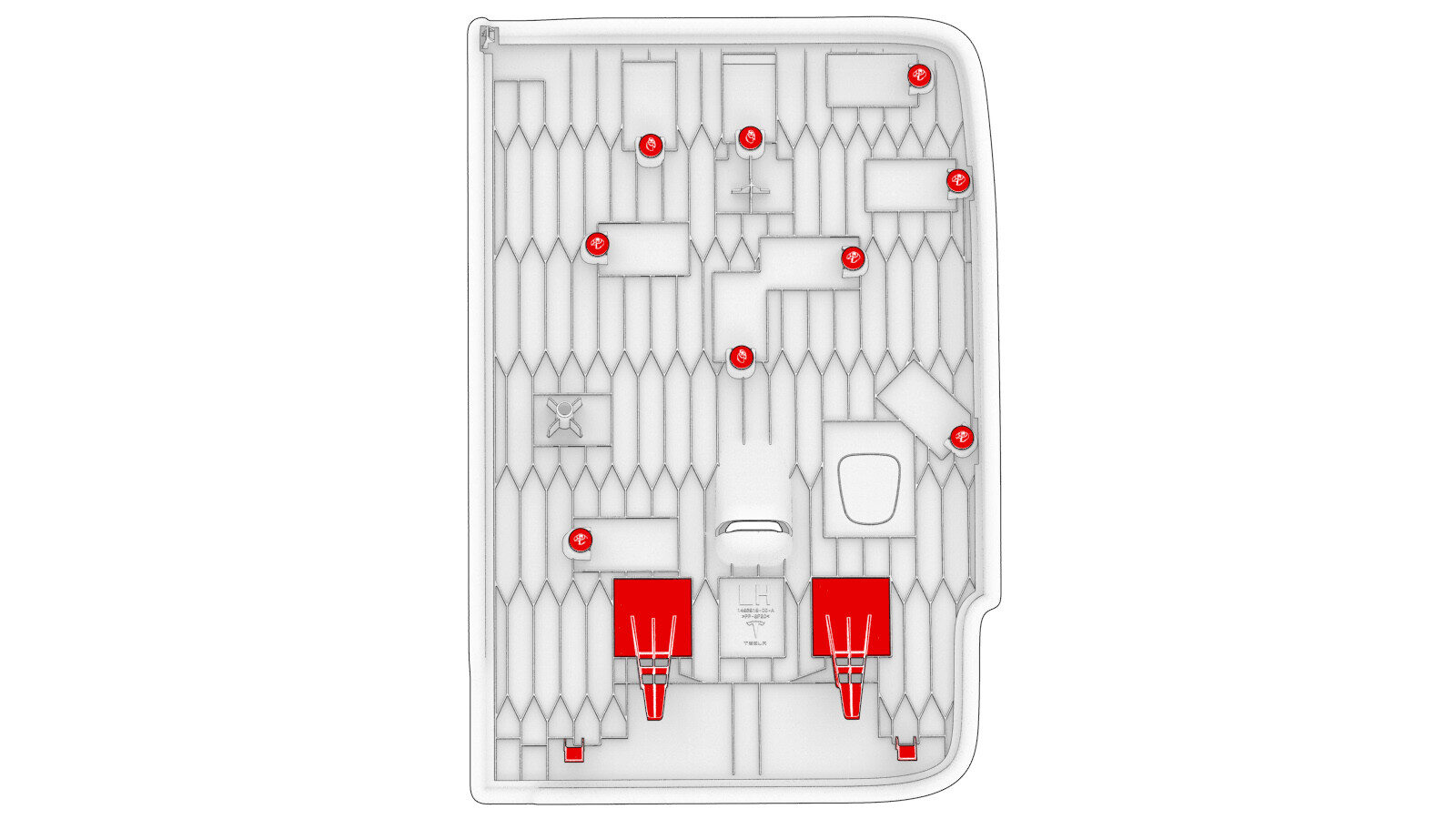

  10. 将第二排座椅靠背软饰板和泡沫从座椅靠背框架上拆下。
    Informational PurposesAn informational icon, calling your attention
    从顶部松开靠背软饰板,然后松开下部挂钩。

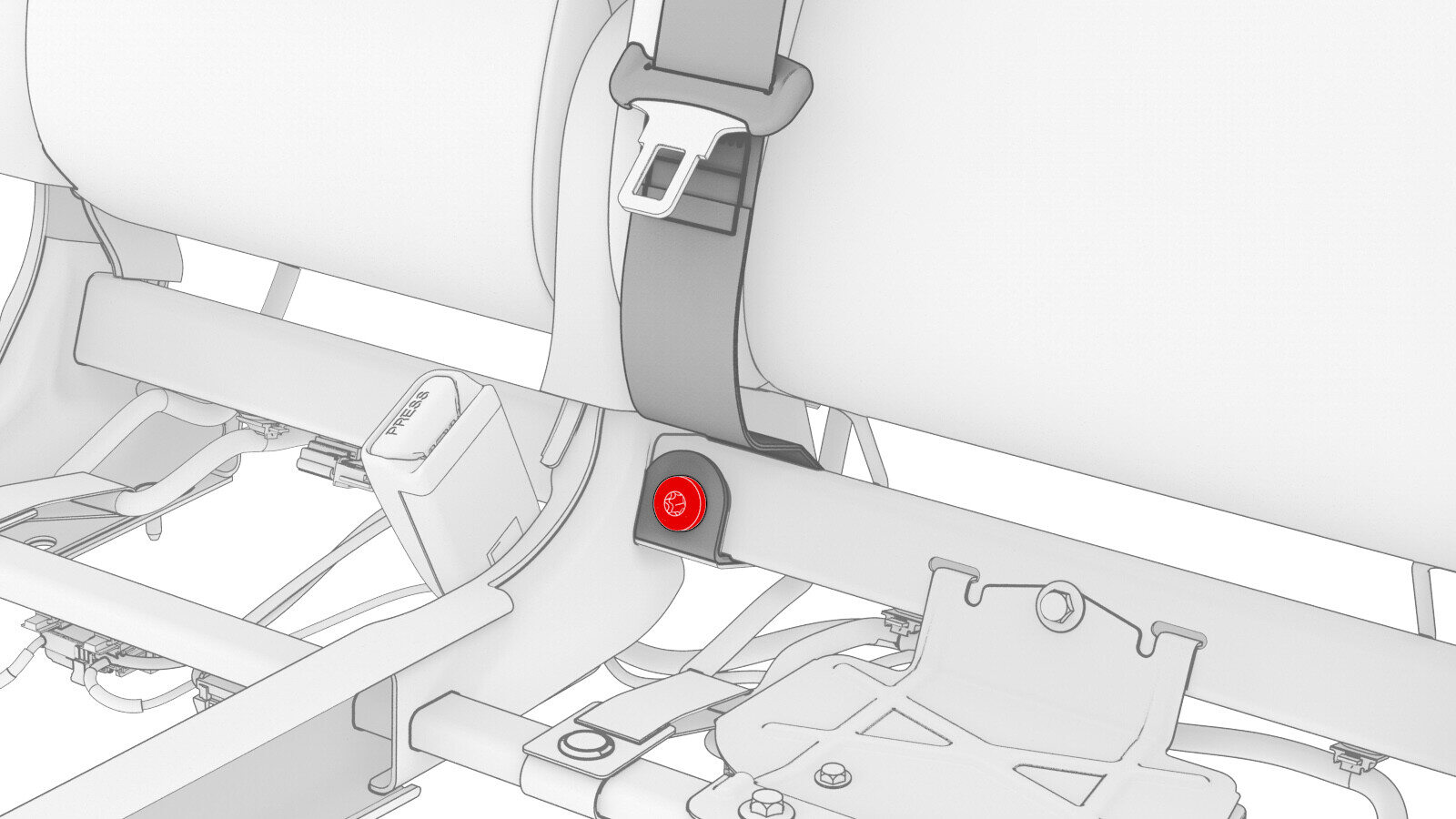

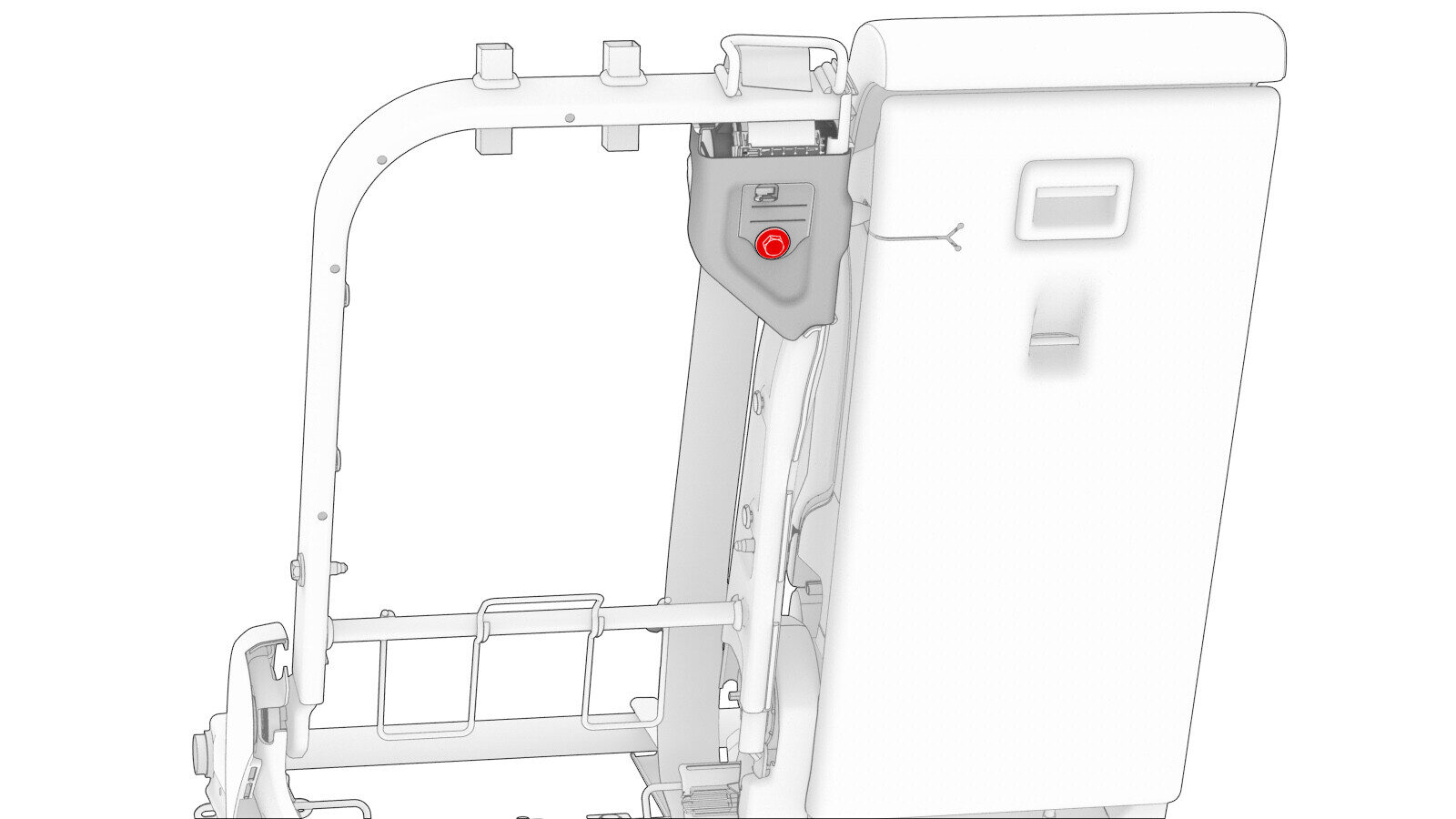

  11. 拆下并弃用将座椅安全带固定到第二排左侧座椅框架的下部锚栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件

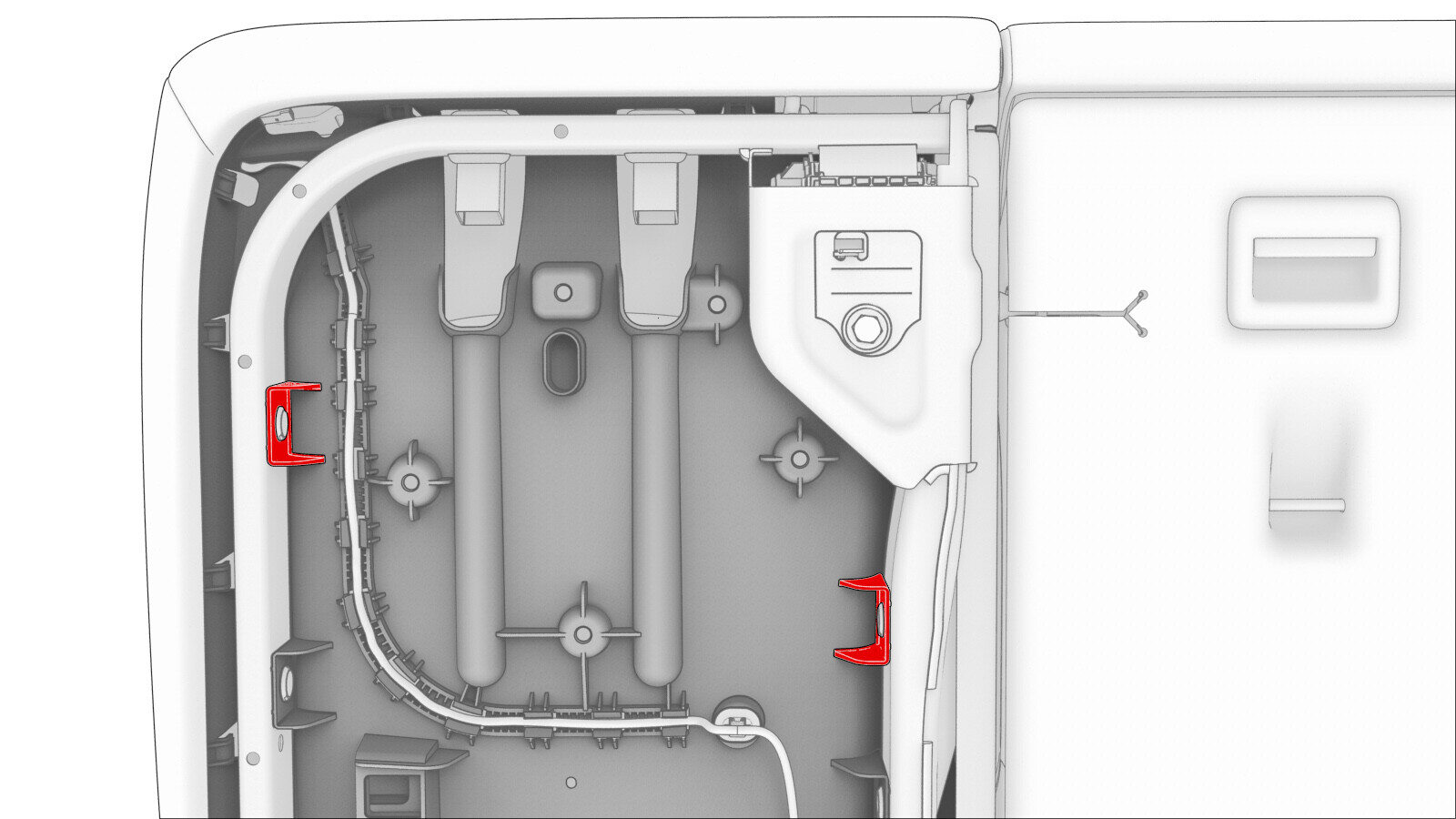

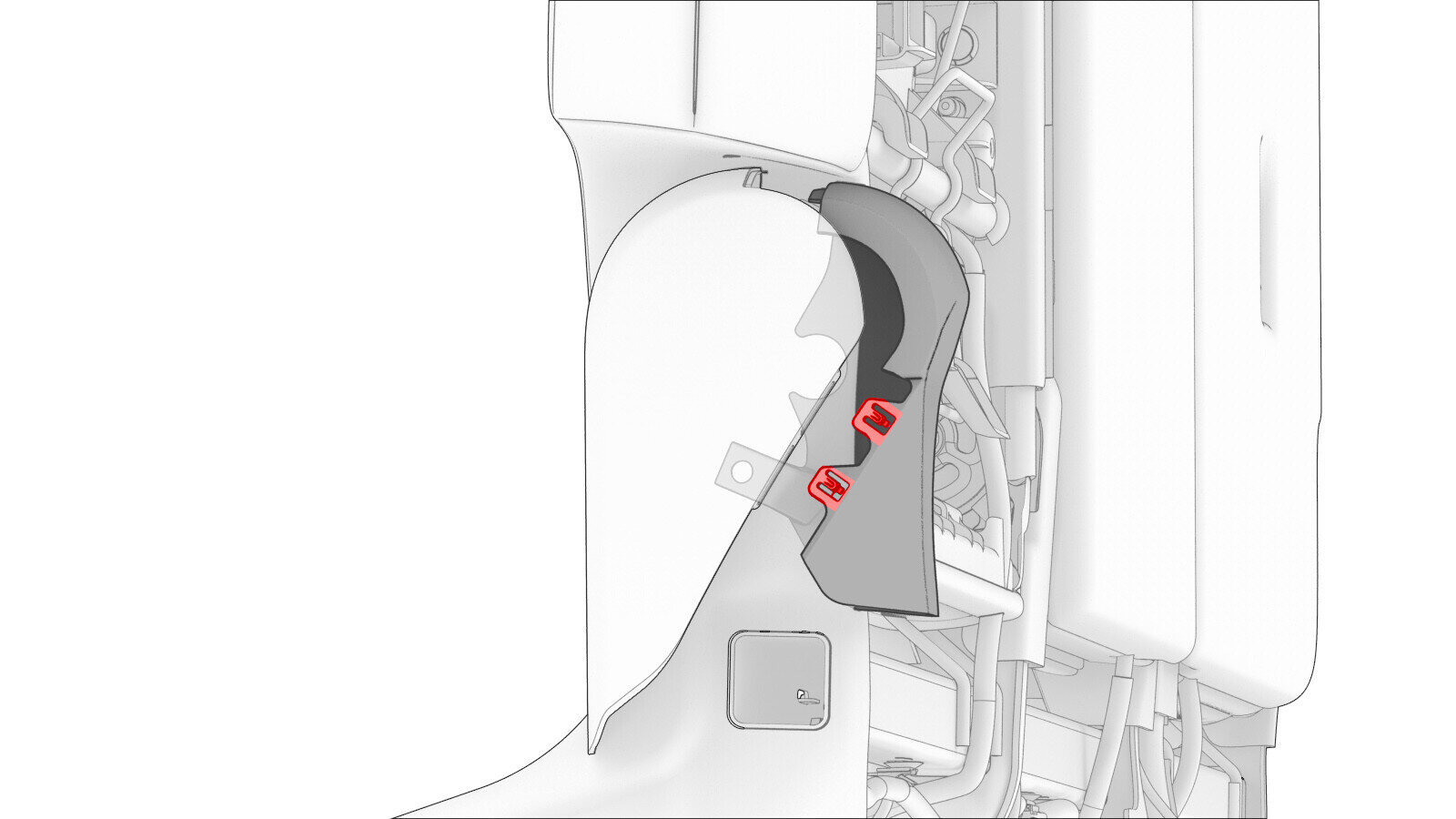

  12. 松开将左侧外罩固定到第二排左侧座椅靠背的卡子(2 个),然后将外罩与座椅靠背分离。

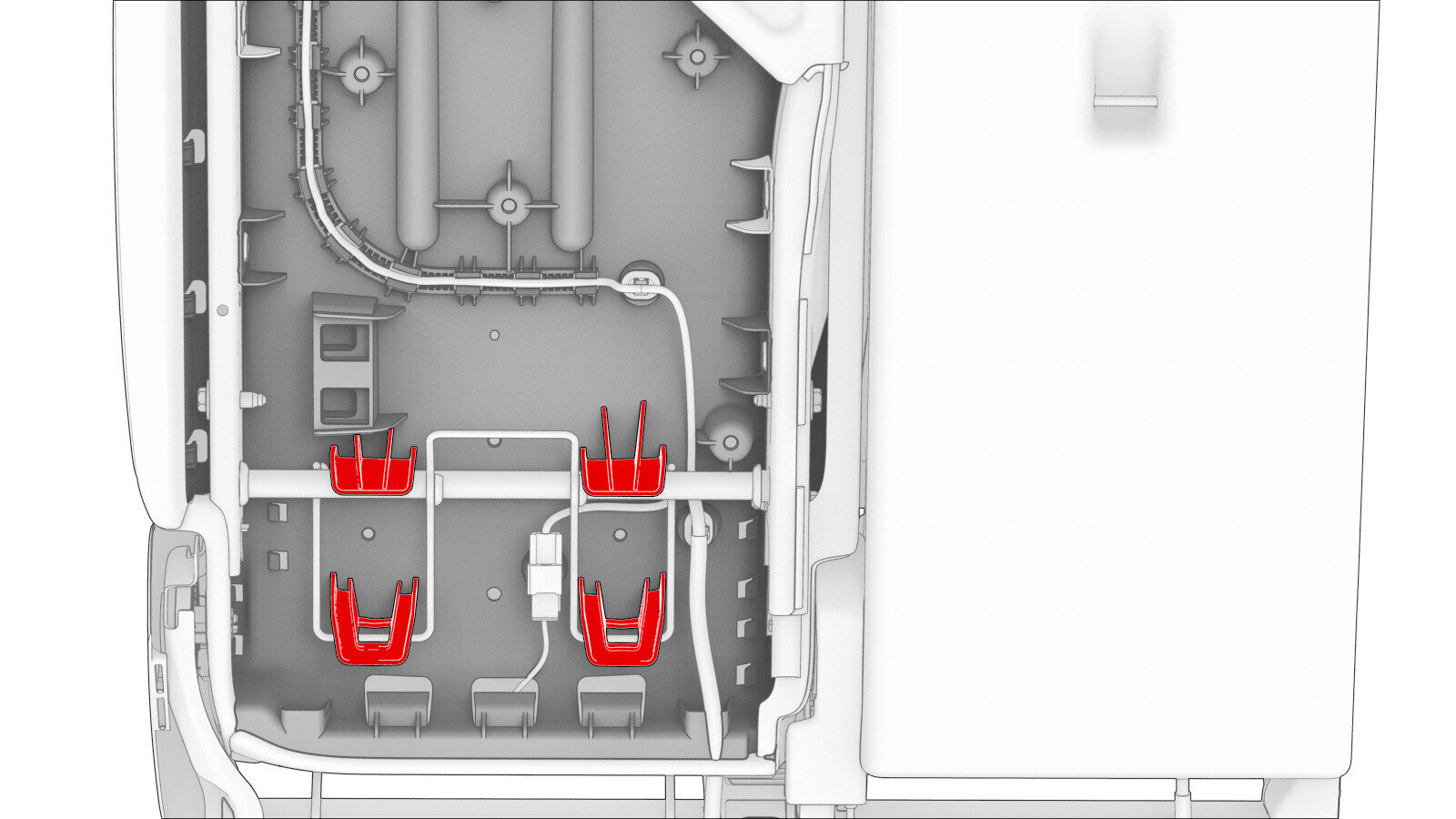

  13. 拆下将第二排左侧座椅靠背垫固定到座椅滑轨的卡子。

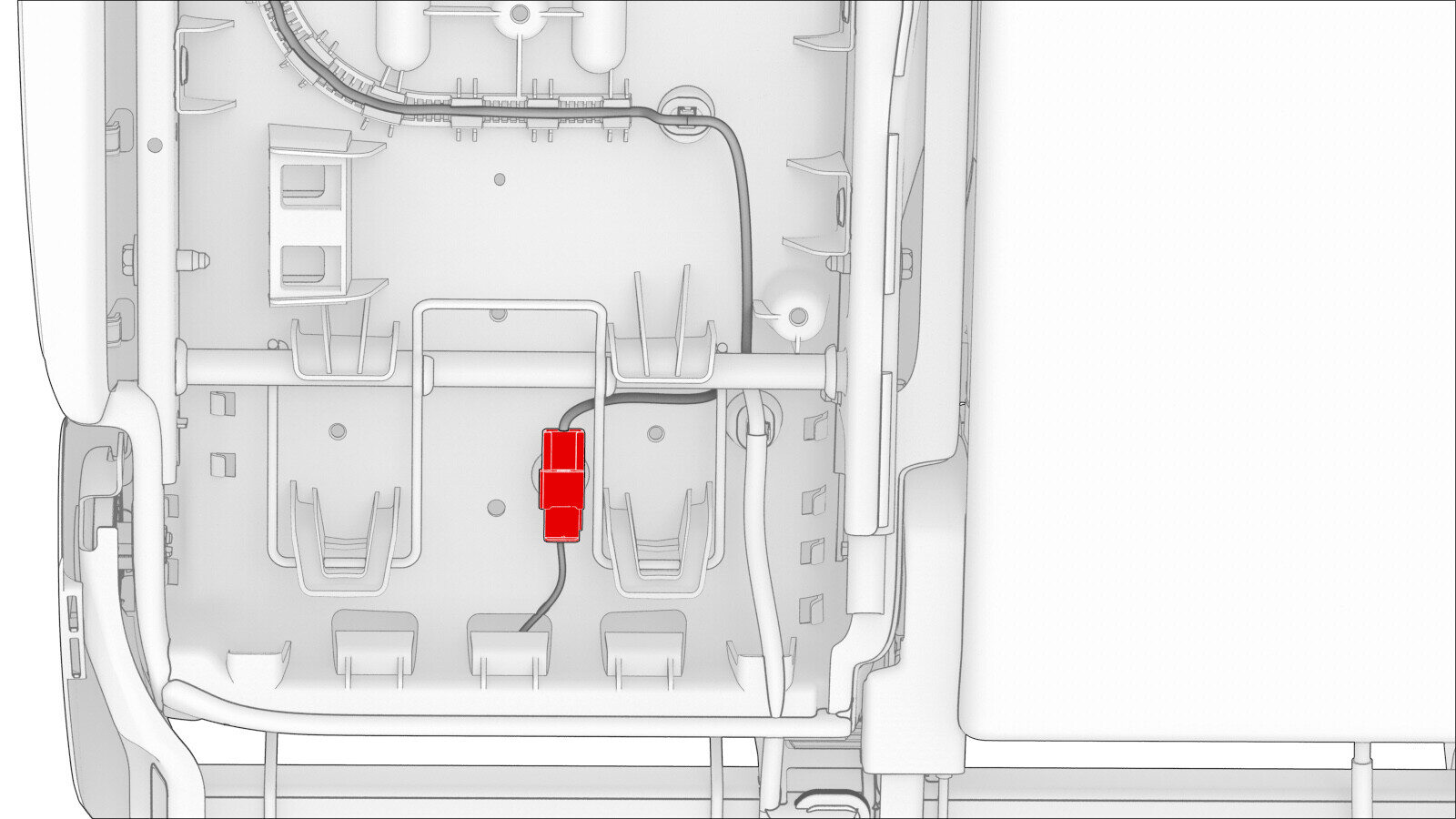

  14. 断开第二排座椅靠背加热器电气连接器,然后松开将连接器固定到座椅靠背的卡子。
  15. 将第二排左侧座椅靠背垫与座椅滑轨分离。
    Informational PurposesAn informational icon, calling your attention
    向上拉动,使座椅与滑轨脱钩。

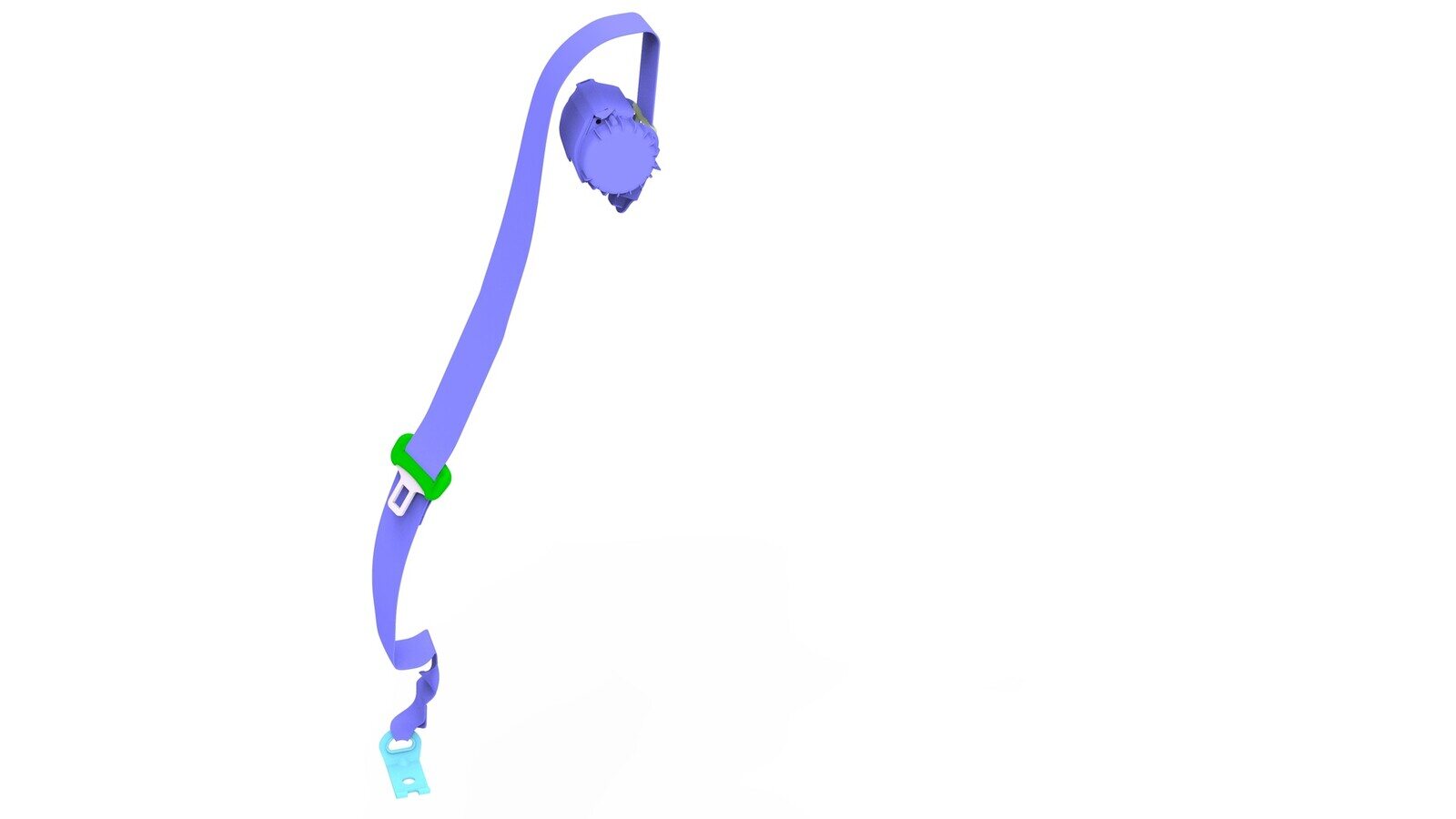

  16. 将中间座椅安全带穿过第二排左侧座椅靠背。
  17. 拆下并弃用将座椅安全带卷收器总成固定到座椅框架的螺栓,然后将总成从座椅靠背上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
    • 6 英寸加长件

安装

  1. 将座椅安全带卷收器总成安装到座椅框架,然后安装一个新螺栓,将卷收器总成固定到座椅框架上。
    45 Nm (33.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
    • 6 英寸加长件
  2. 将中间座椅安全带穿过第二排左侧座椅靠背。
  3. 将第二排左侧座椅靠背垫安装到座椅滑轨上。
    Informational PurposesAn informational icon, calling your attention
    向下推动,将座椅挂到滑轨上。
  4. 连接第二排座椅靠背加热器电气连接器,然后紧固将连接器固定到座椅靠背的卡子。
  5. 紧固将第二排左侧座椅靠背垫固定到座椅滑轨的卡子。
  6. 将左侧外罩安装到第二排左侧座椅靠背上,然后紧固将外罩固定到座椅靠背的卡子(2 个)。
  7. 将座椅安全带锚固件安装到第二排左侧座椅框架,然后安装一个新螺栓,将锚固件固定到框架上。
    40 Nm (29.5 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 6 英寸加长件
  8. 将第二排座椅靠背软饰板和泡沫安装到座椅靠背框架上。
    Informational PurposesAn informational icon, calling your attention
    紧固下部挂钩,然后将靠背软饰板紧固到顶部。
  9. 将第二排座椅靠背开关边框安装到座椅靠背上,然后紧固将边框固定到座椅靠背的卡子(2 个)。
  10. 紧固将座椅安全带边框固定到第二排左侧座椅靠背的卡子(2 个)。
  11. 将头枕导锁安装到第二排左侧座椅靠背上
  12. 安装第二排左侧头枕,然后紧固将第二排左侧头枕固定到第二排座椅靠背的卡子。
  13. 将第二排座椅框架总成安装到车辆上。
  14. 将第二排左侧 60 百分比座椅总成安装到车辆上。请参阅 第二排座椅( 5 座)- 60% ((拆卸和更换))
  15. 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  16. 将两个前排座椅移回原位。
  17. 关闭所有车门和车窗。
