Cover- Phase Out - 4DU ((拆卸和更换))

校正代码 4020010102 FRT 0.60 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格Cover- Phase Out - 4DU ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定后驱动单元反相盖板的螺栓(2 个)
14 Nm (10.3 lbs-ft)
  • 无绳棘轮/冲击钻
  • 外梅花套筒 Plus EP10
重复使用

拆卸

  1. 将后驱动单元高压电缆从高压电池上断开并置于一旁。请参阅High Voltage Harness Rear Drive Unit ((拆卸和更换))

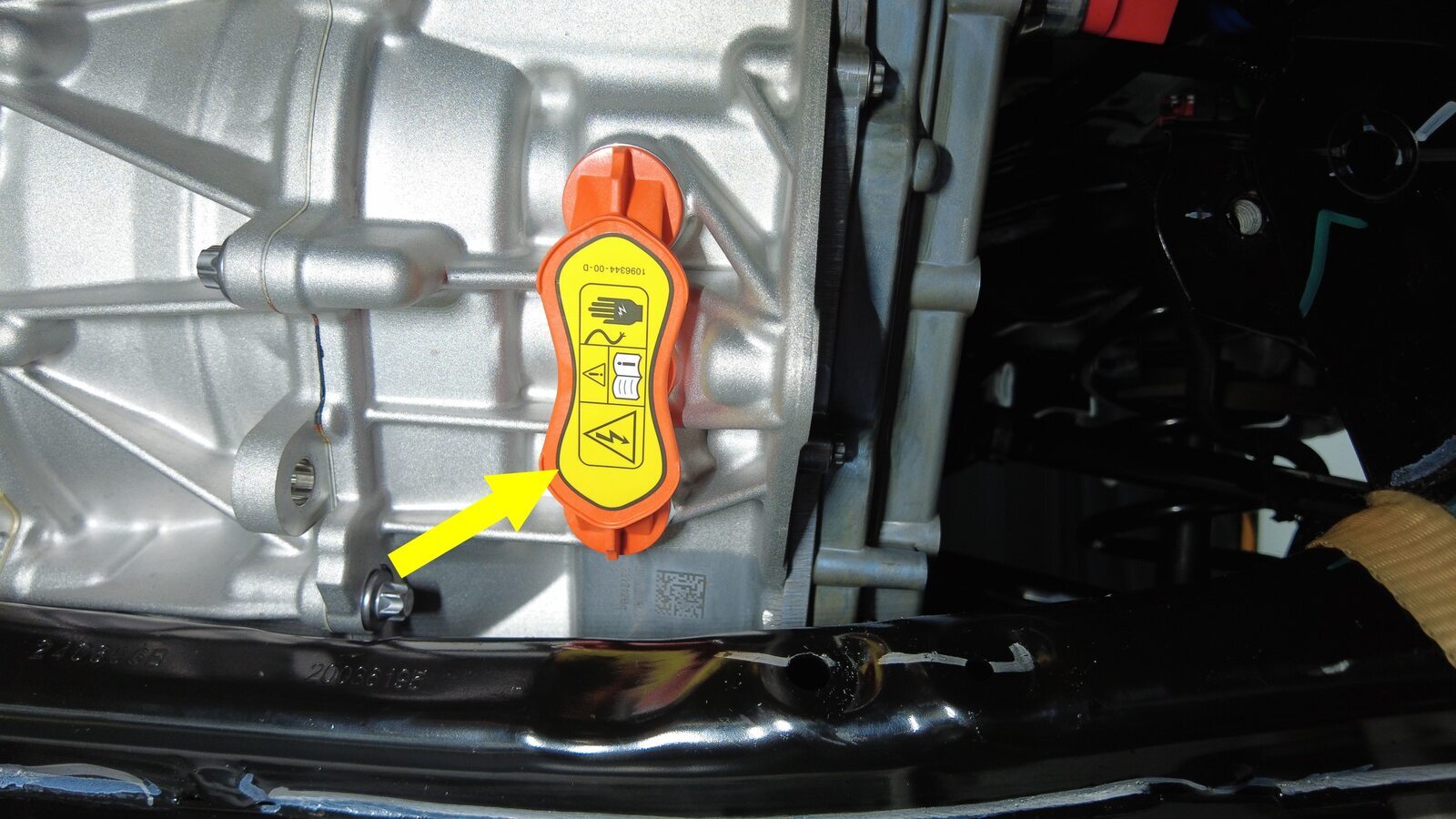

  2. 揭下相位盖板上的标签。
    Informational PurposesAn informational icon, calling your attention
    揭下标签后弃用。

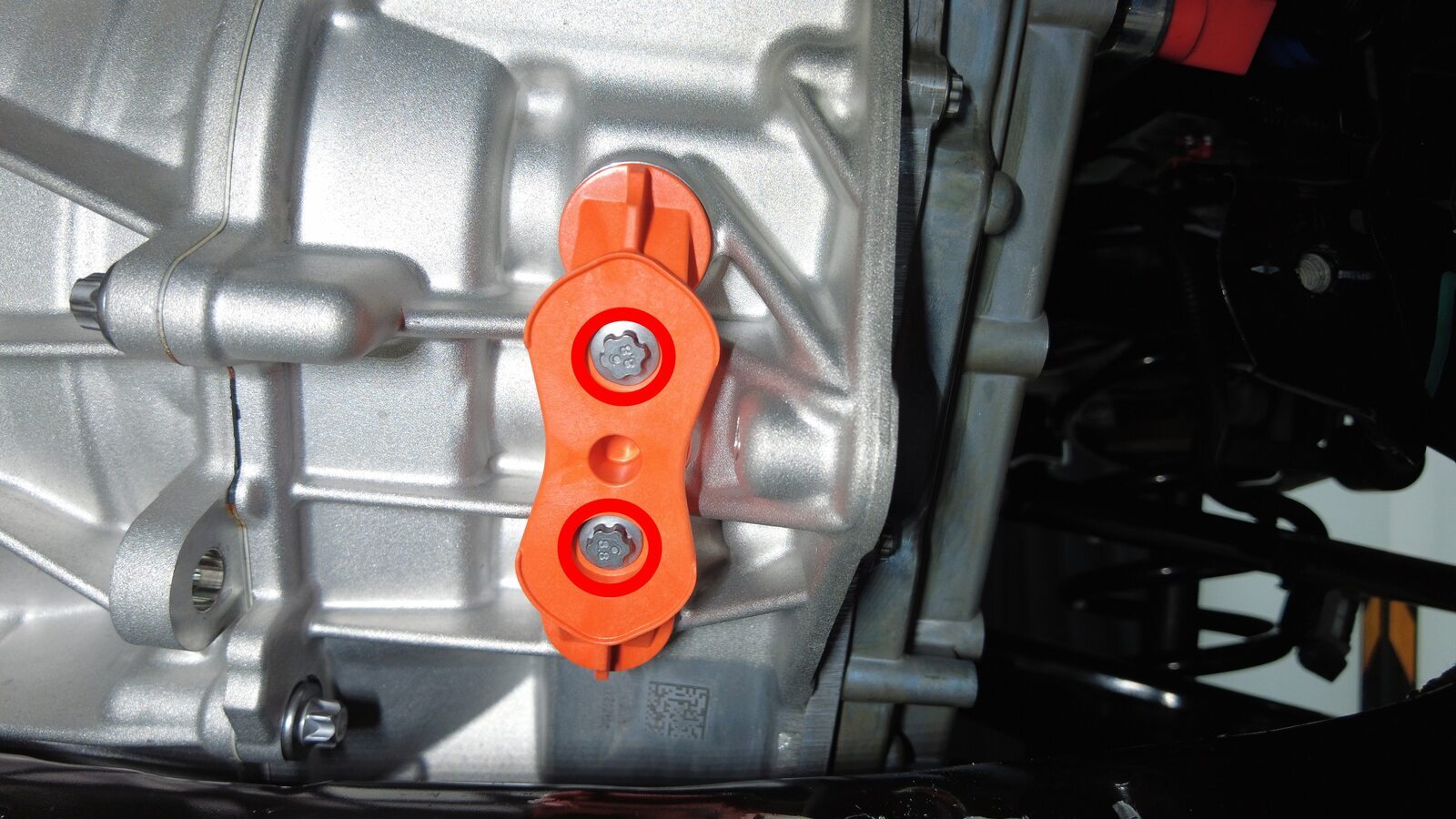

  3. 拆下用于固定后驱动单元反相盖板的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 外梅花套筒 Plus EP10

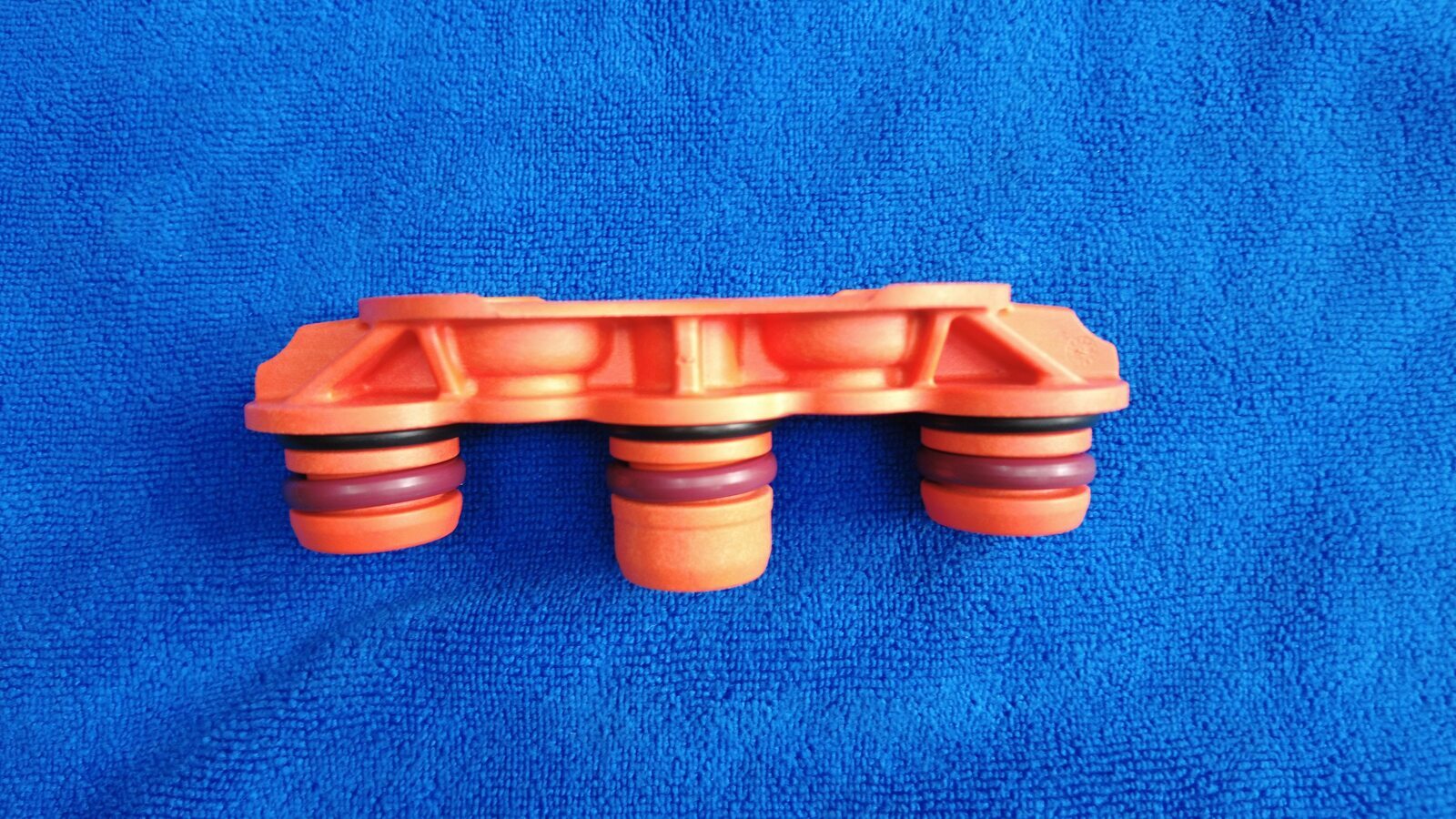

  4. 将反相盖板从后驱动单元上拆下。
    Informational PurposesAn informational icon, calling your attention
    使用塑料饰板工具辅助拆卸,如果反相盖板或者 O 型环损坏,请更换整个单元。

安装

  1. 将反相盖板安装到后驱动单元上。
    Informational PurposesAn informational icon, calling your attention
    如果反相盖板或者 O 型环损坏,请更换整个单元,如有必要,请稍稍润滑盖板。
  2. 安装用于固定后驱动单元反相盖板的螺栓。
    14 Nm (10.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 外梅花套筒 Plus EP10
  3. 粘贴新的三相检修标签。
  4. 将后驱动单元高压电缆安装并连接到高压电池。请参阅High Voltage Harness Rear Drive Unit ((拆卸和更换))
