前保险杠防撞梁 ((拆卸和更换))

校正代码 1001030402 FRT 0.80 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格前保险杠防撞梁 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左右踝部止动爪支架固定到前保险杠梁的螺栓(2 个)
16 Nm (11.8 lbs-ft)
  • 13 毫米套筒
重复使用
将左侧加速计传感器固定到前保险杠梁的螺栓(2 个)
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用
将前保险杠梁固定到左右防撞罐的螺栓(4 个)
75 Nm (55.3 lbs-ft)
  • 15 毫米套筒
更换 1536481-00-A

拆卸

  1. 断开低压电池。请参阅低压电源(断开和连接)
  2. 拆下前保险杠梁泡沫。请参阅保险杠梁泡沫(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    无需将压力传感器从前保险杠梁泡沫上分离。
  3. 拆下将左侧踝部止动爪支架固定到前保险杠梁的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  4. 断开左侧加速计传感器连接器。
  5. 拆下将左侧加速计传感器固定到前保险杠梁的螺栓,然后将传感器从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  6. 重复第3步至第5步,完成车辆右侧相关操作。

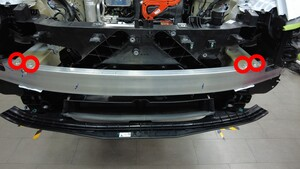

  7. 拆下并弃用将前保险杠梁固定到左右防撞罐的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
  8. 使用撬杆将前保险杠梁从左右防撞罐上松开。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    撬起前保险杠时,切勿损坏车身。
    Informational PurposesAn informational icon, calling your attention
    TIp
    使用无弹力锤轻轻敲击前保险杠梁,协助拆下前保险杠。

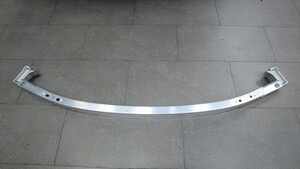

  9. 将前保险杠梁从车上拆下。

安装

  1. 将前保险杠梁放置在车辆上。
  2. 使用无弹力锤将前保险杠梁安装到左右防撞罐上。
  3. 安装新的螺栓(4 个),将前保险杠梁固定到左右防撞罐。
    75 Nm (55.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 15 毫米套筒
  4. 安装将左侧加速计传感器固定到前保险杠梁的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  5. 连接左侧加速计传感器连接器。
  6. 安装将左侧踝部止动爪支架固定到前保险杠梁的螺栓。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  7. 重复第4步至第6步,完成车辆右侧相关操作。
  8. 安装前保险杠梁泡沫。请参阅保险杠梁泡沫(拆卸和更换)
  9. 连接低压电池。请参阅低压电源(断开和连接)
