Panel - Rear End ((拆卸和更换))

校正代码 1010060202 FRT 0.72 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格Panel - Rear End ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将后端面板固定到车身的螺栓(2 个)
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用
后备箱下部总成后部中间螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
更换 1784125-00-A
后备箱下部总成后部侧面螺栓(2 个)
24 Nm (17.7 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  2. 拆下两个后翼子板饰板。请参阅Fender Garnish - Rear - LH ((拆卸和更换))
  3. 拆下后备箱深槽。请参阅Trunk Tub ((拆卸和更换))

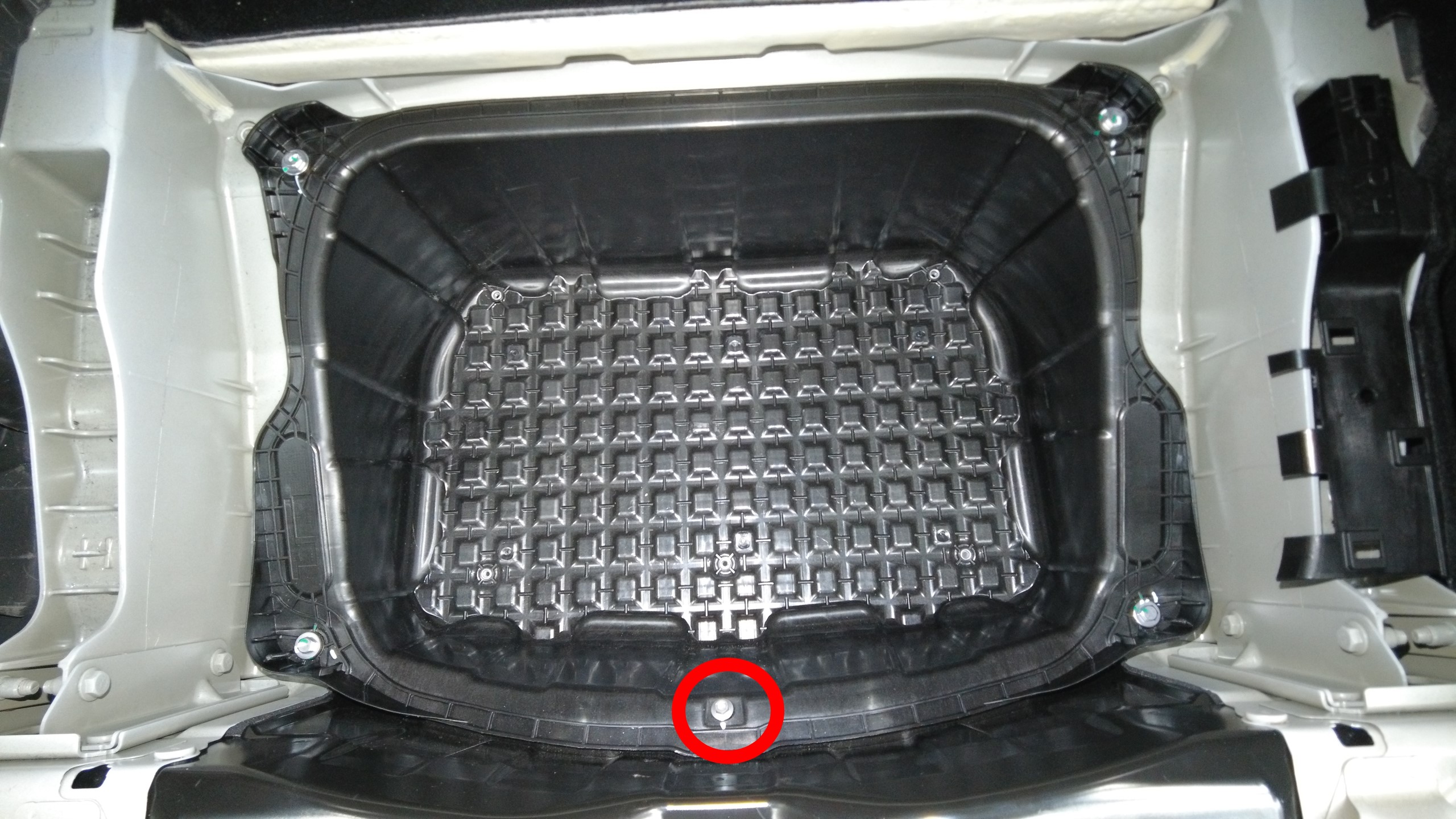

  4. 将后部中间螺栓从后备箱下部总成上拆下并弃用。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒

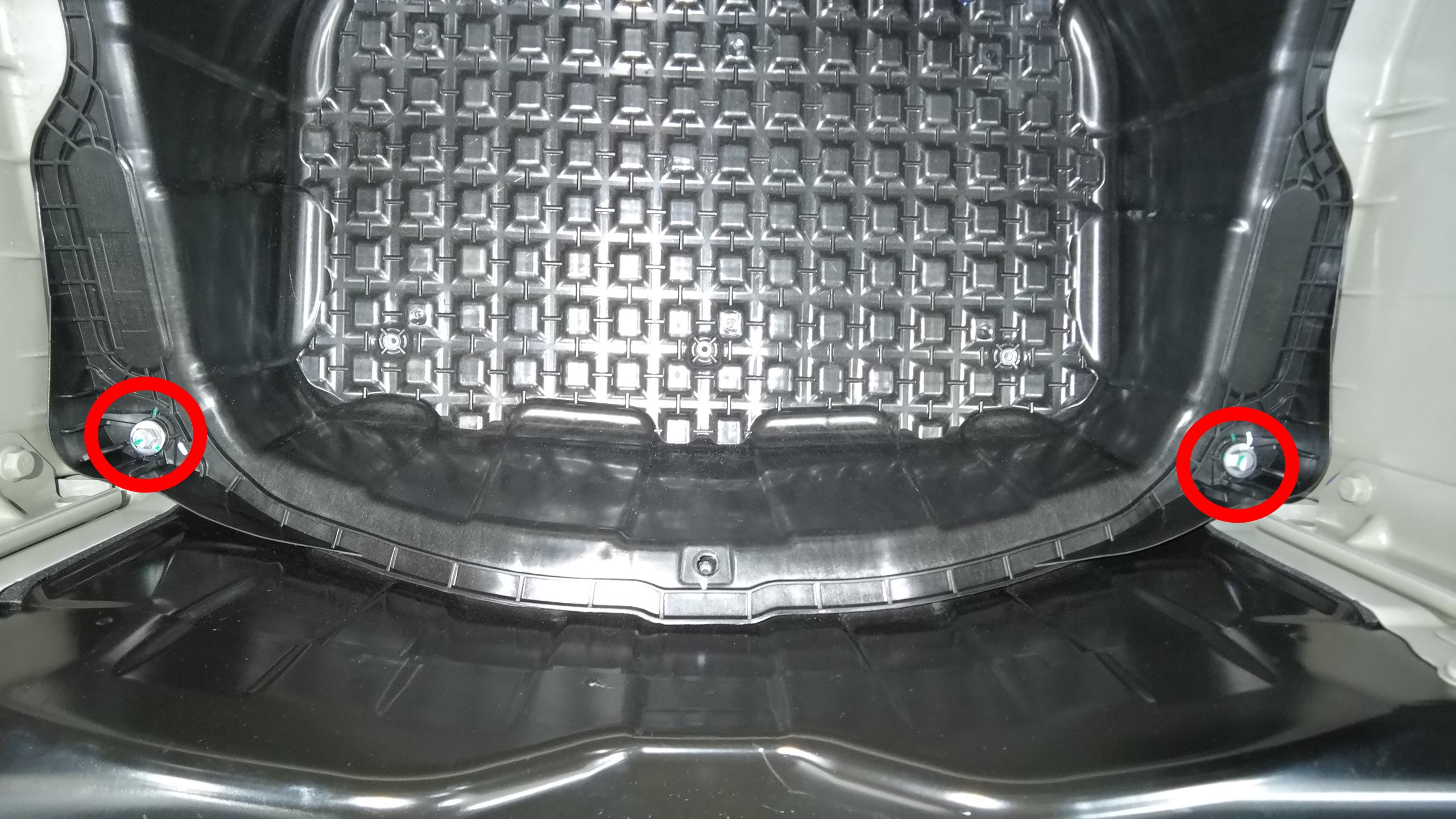

  5. 拆下后备箱下部总成上的后侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米套筒
  6. 拆下后饰板和扩散器总成。请参阅Assembly - Fascia and Diffuser - Rear ((拆卸和安装))
  7. 将后保险杠梁从车辆上拆下。请参阅 Rear Bumper Beam ((拆卸和更换))
  8. 将后饰板中间支架从车辆上拆下。请参阅 支架 - 中间 - 后饰板(拆卸和更换)
  9. 将掀背尾门撞销从车辆上拆下。请参阅 Striker - Liftgate ((拆卸和更换))

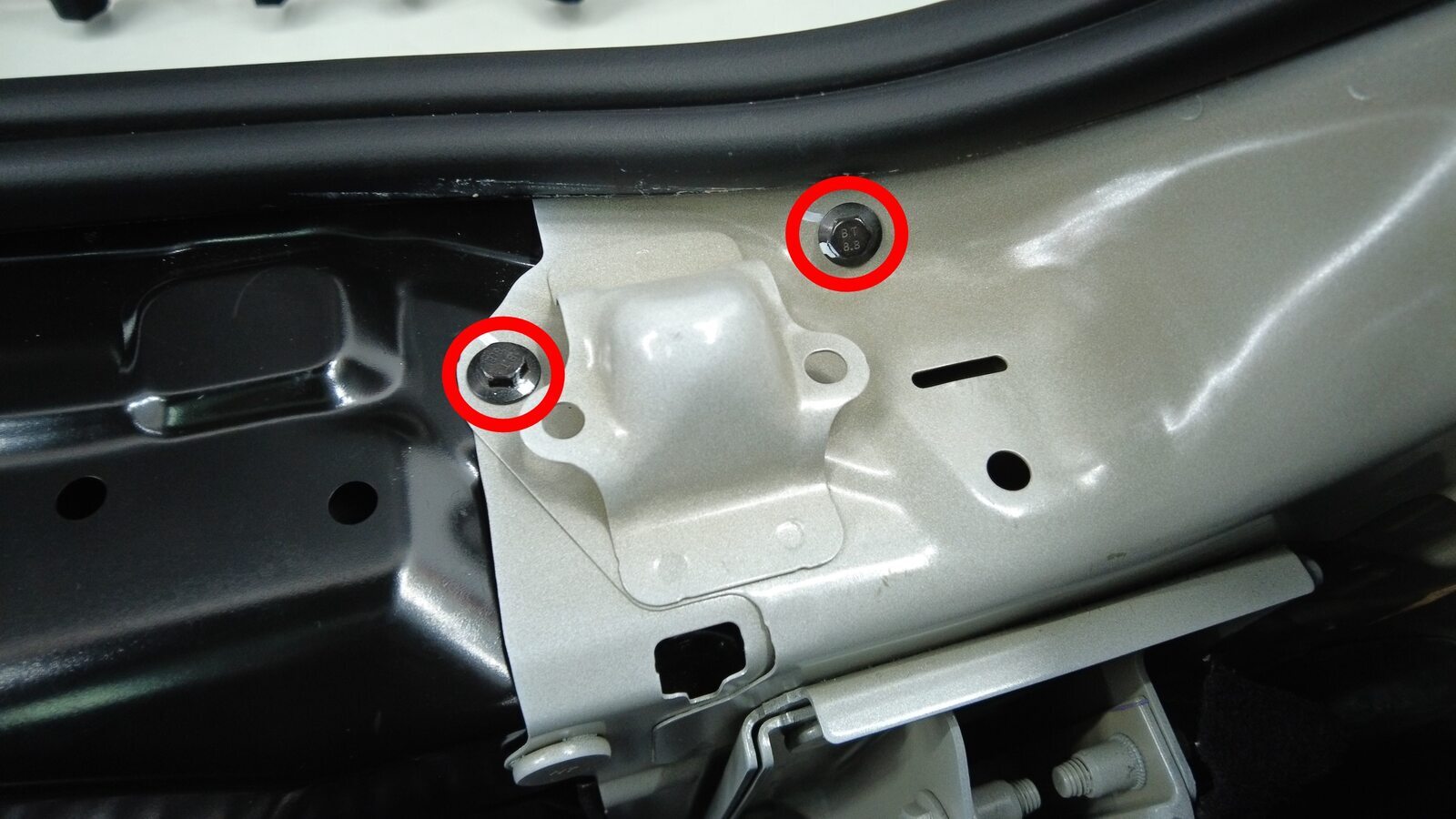

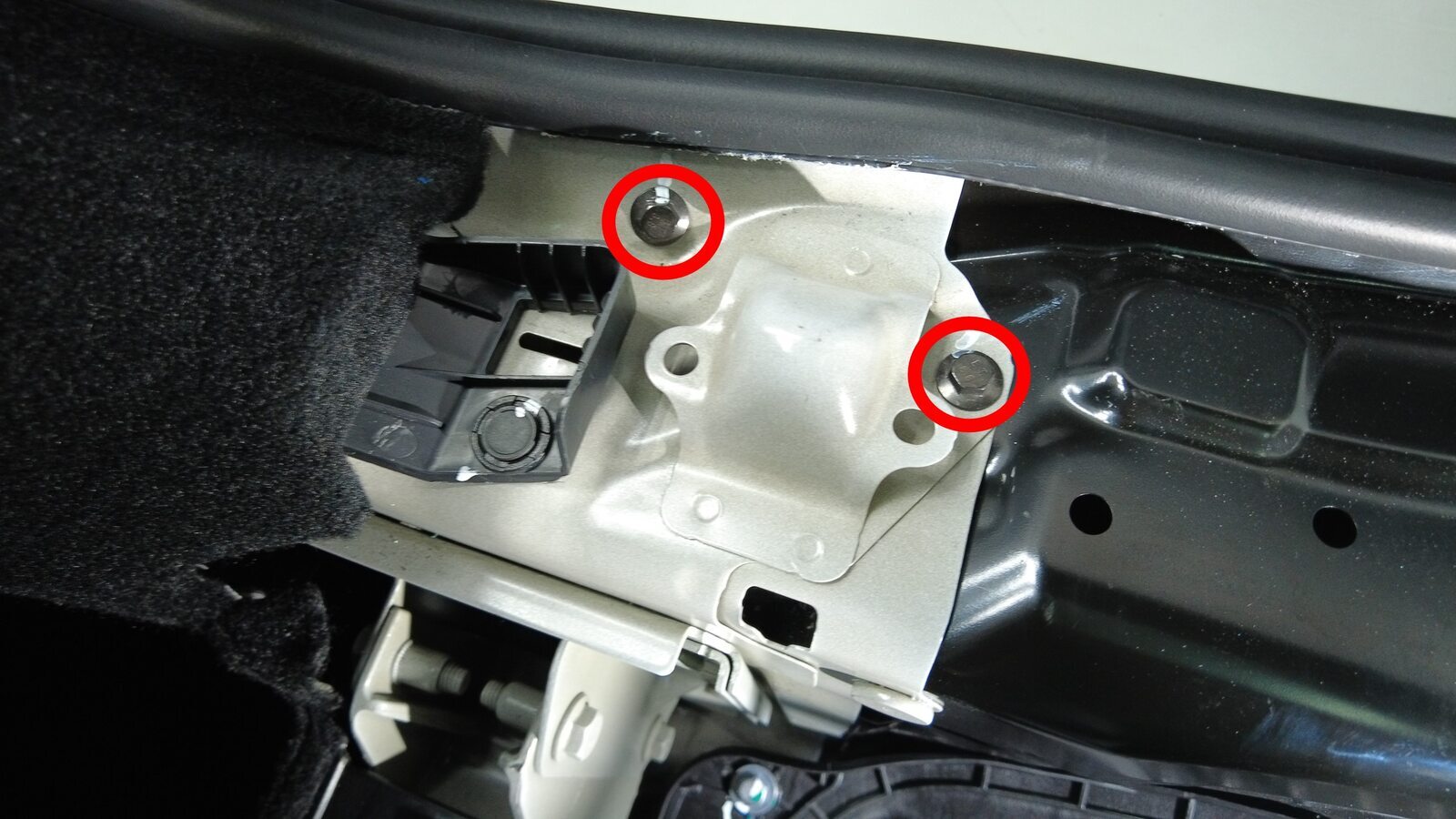

  10. 拆下将后端面板固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒

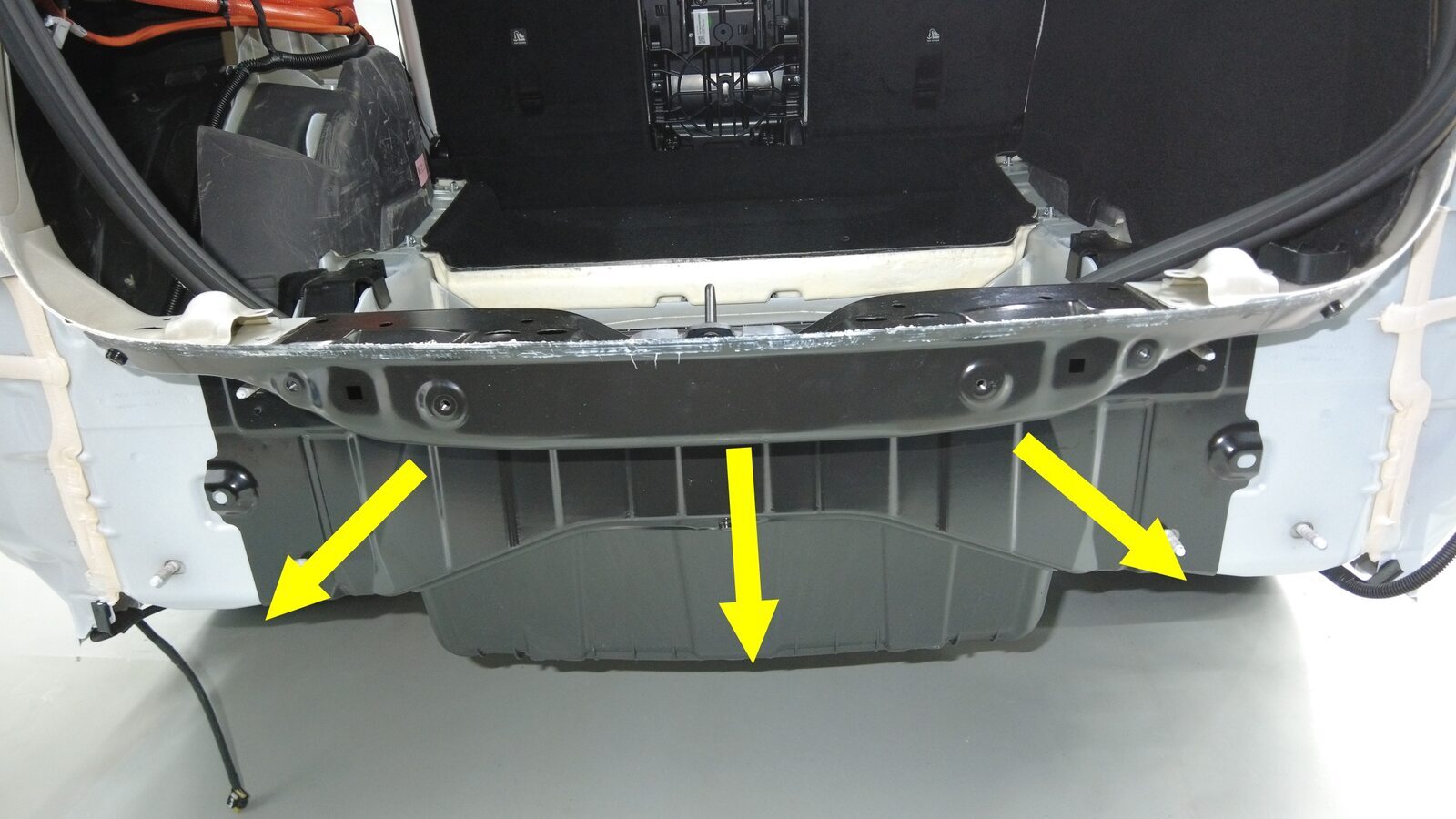

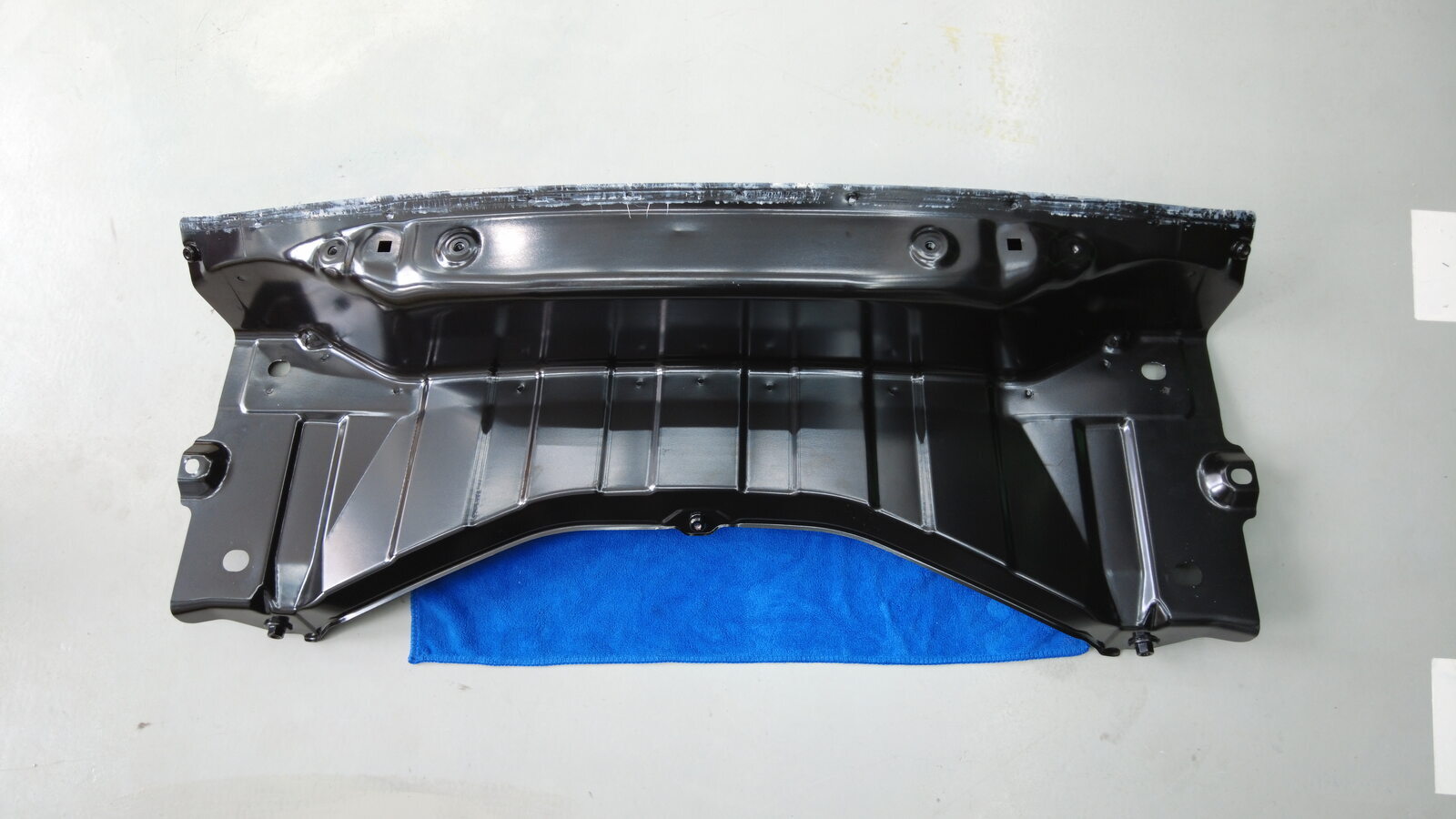

  11. 向外滑动,将后端面板从车辆后部拆下。

安装

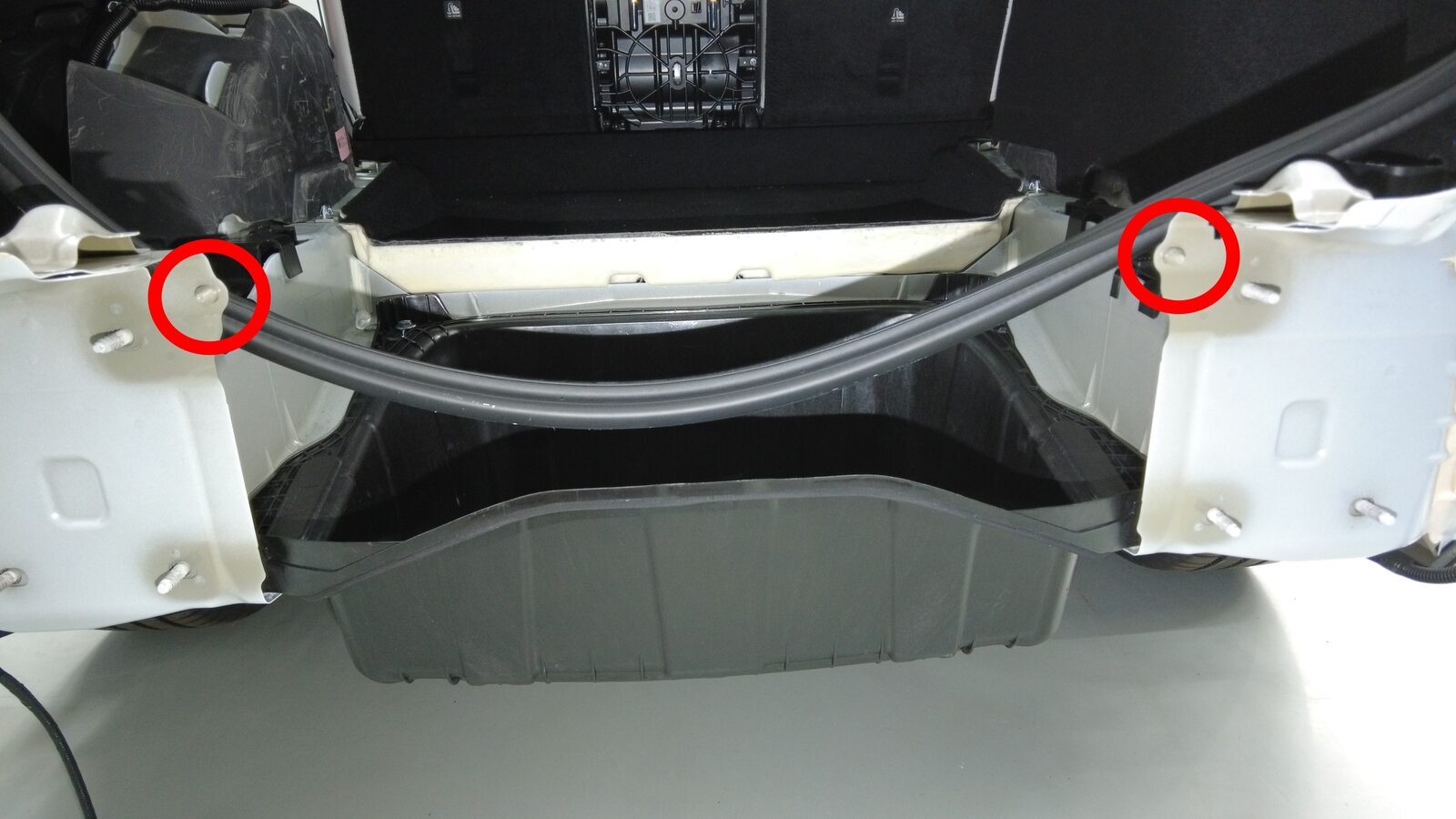

  1. 将后端面板上的孔洞(2 个)与车身上的定位销(2 个)对齐,然后安装面板。
  2. 安装将后端面板固定到车身的螺栓(2 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
  3. 将后饰板中间支架安装到车辆上。请参阅支架 - 中间 - 后饰板(拆卸和更换)
  4. 将后保险杠梁安装到车辆上。请参阅Rear Bumper Beam ((拆卸和更换))
  5. 安装后饰板和扩散器总成。请参阅Assembly - Fascia and Diffuser - Rear ((拆卸和安装))
  6. 将新的后部中间螺栓安装到后备箱下部总成上。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
  7. 将后侧螺栓(2 个)安装到后备箱下部总成上。
    24 Nm (17.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米套筒
  8. 安装后备箱深槽。请参阅Trunk Tub ((拆卸和更换))
  9. 将掀背尾门撞销安装到车辆上。请参阅Striker - Liftgate ((拆卸和更换))
