线束 - 车身左侧 - 左驾驶 - Premium ((拆卸和更换))

校正代码 1710060102 FRT 2.34 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

扭矩规格

表 1. 扭矩规格：线束 - 车身左侧 - 左驾驶 - Premium ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定左侧 A 柱区域接地线束的螺栓（1 个）
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
  • 棘轮/扭矩扳手
 重复使用
左后门槛板区域处的左侧车身线束接地带
10 Nm (7.4 lbs-ft)
  • 10 毫米深套筒
  • 棘轮/扭矩扳手
 重复使用
后备箱左侧区域处的左侧车身线束接地带
10 Nm (7.4 lbs-ft)
  • 棘轮/扭矩扳手
  • 棘轮/扭矩扳手
 重复使用

拆卸

  1. 打开所有四个车门，降下所有四个车窗。
  2. 启用“维护模式”。请参阅 维护模式。
  3. 解锁网关。请参阅 网关（解锁）。
  4. 选择Chassis > Brakes > EPB Service Mode，点击电子驻车制动 (EPB) 字段中的BOTH和操作字段中的START，再点击Run，然后等待例行程序完成。
  5. 拆下第二排座椅座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  6. 拆下左侧 B 柱上饰板，请参阅饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
  7. 拆下左侧 B 柱饰板。请参阅 外饰板 - B 柱 - 左侧 ((拆卸和安装))。
  8. 拆下左前座椅前后螺栓。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
    注
    操作本步骤时请勿将座椅从车辆上拆下。
  9. 对右侧重复执行第6步至第8步。
  10. 拆下后备箱左侧 Rucket 支架。请参阅 后备箱侧面 Rucket 模块支架 - 左侧 ((拆卸和更换))。
  11. 断开低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  12. 将右前座椅从车辆上拆下。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
  13. 将左前座椅从车辆上拆下。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
  14. 将中控台总成从车辆上拆下。请参阅 中控台 2.0 ((拆卸和安装))。
  15. 拆下驾驶室左前地毯。请参阅 驾驶室地毯 - 前 - 左侧 ((拆卸和更换))。
  16. 拆下驾驶室右前地毯。请参阅 驾驶室地毯 - 前 - 右侧 ((拆卸和更换))。

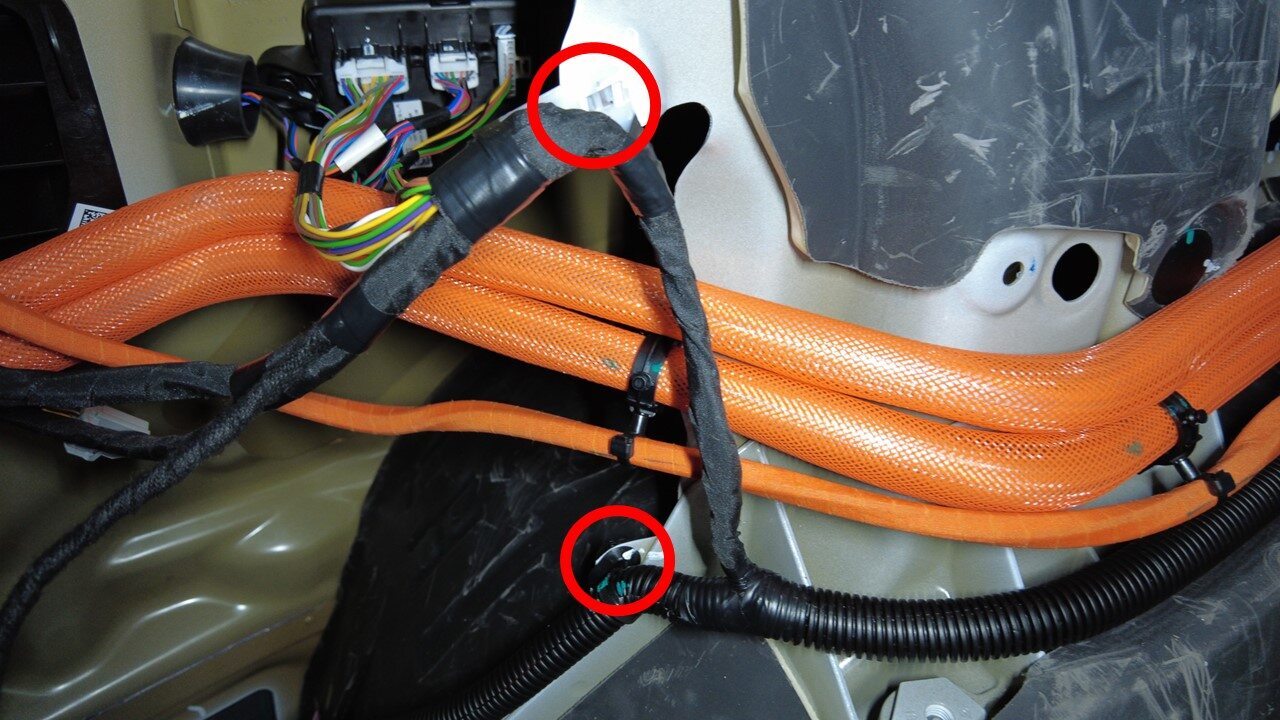

  17. 将前部线束白色连接器 X909 从左侧车身线束上断开。
  18. 将 J5 车身连接器从左侧车辆控制器上断开。
  19. 将 J2 车身连接器从左侧车辆控制器上断开。
  20. 将 J4 车身连接器从左侧车辆控制器上断开。

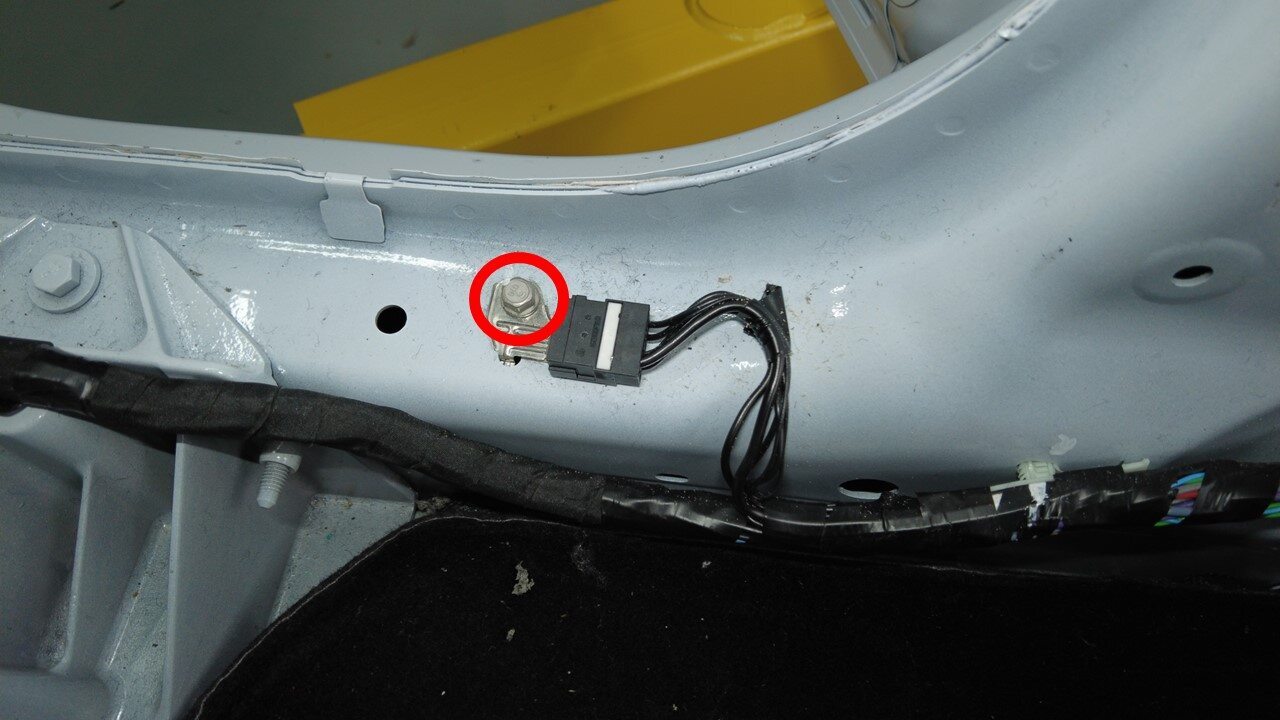

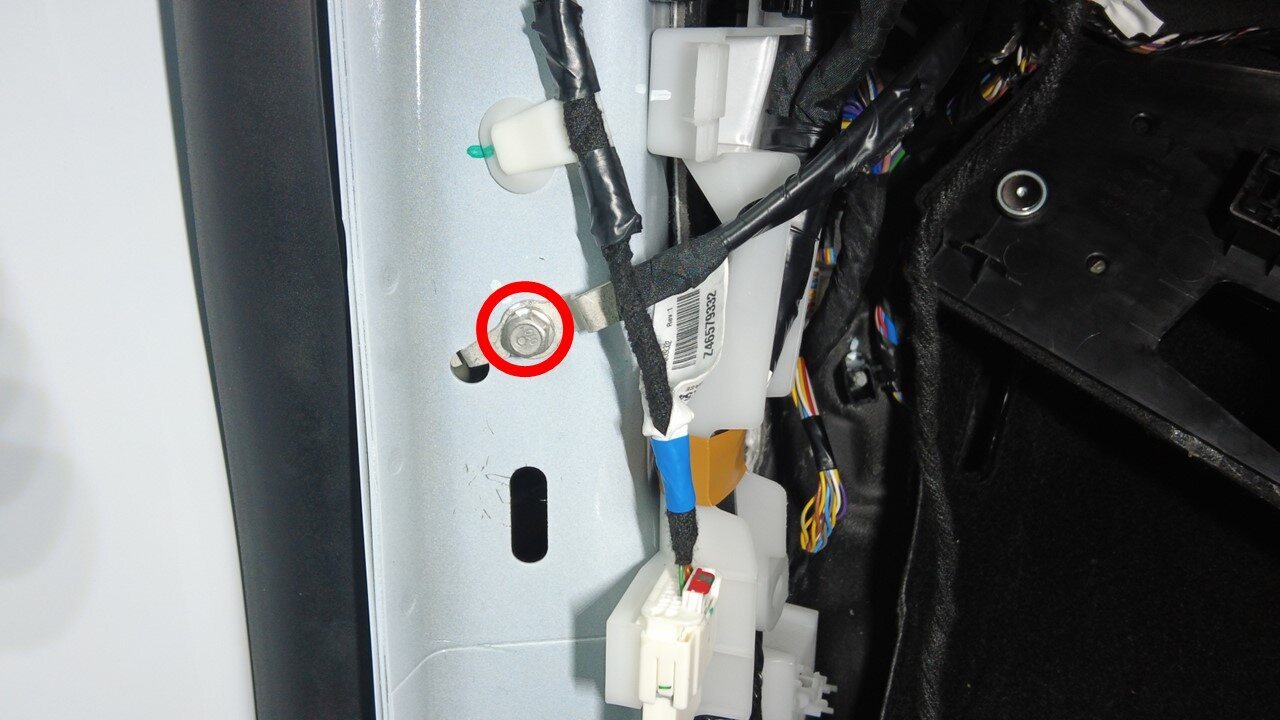

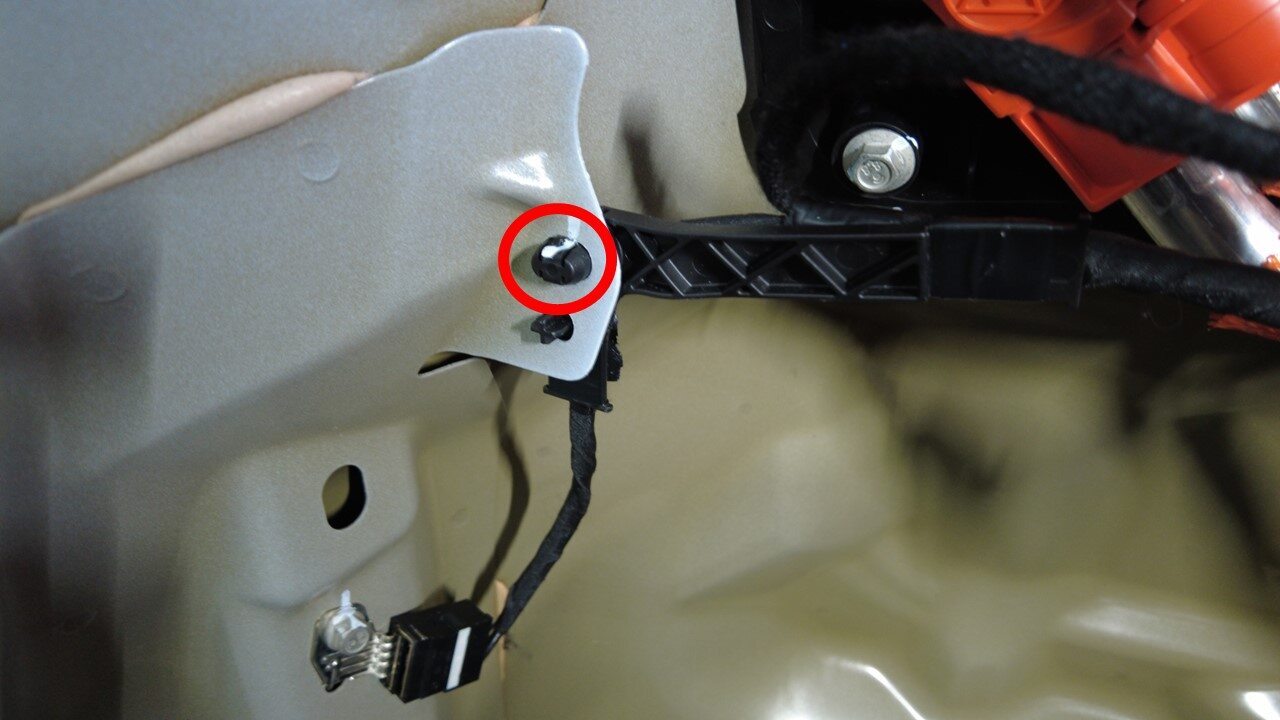

  21. 拆下用于固定左侧 A 柱区域处接地线束的螺栓。
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  22. 断开顶篷线束连接器。

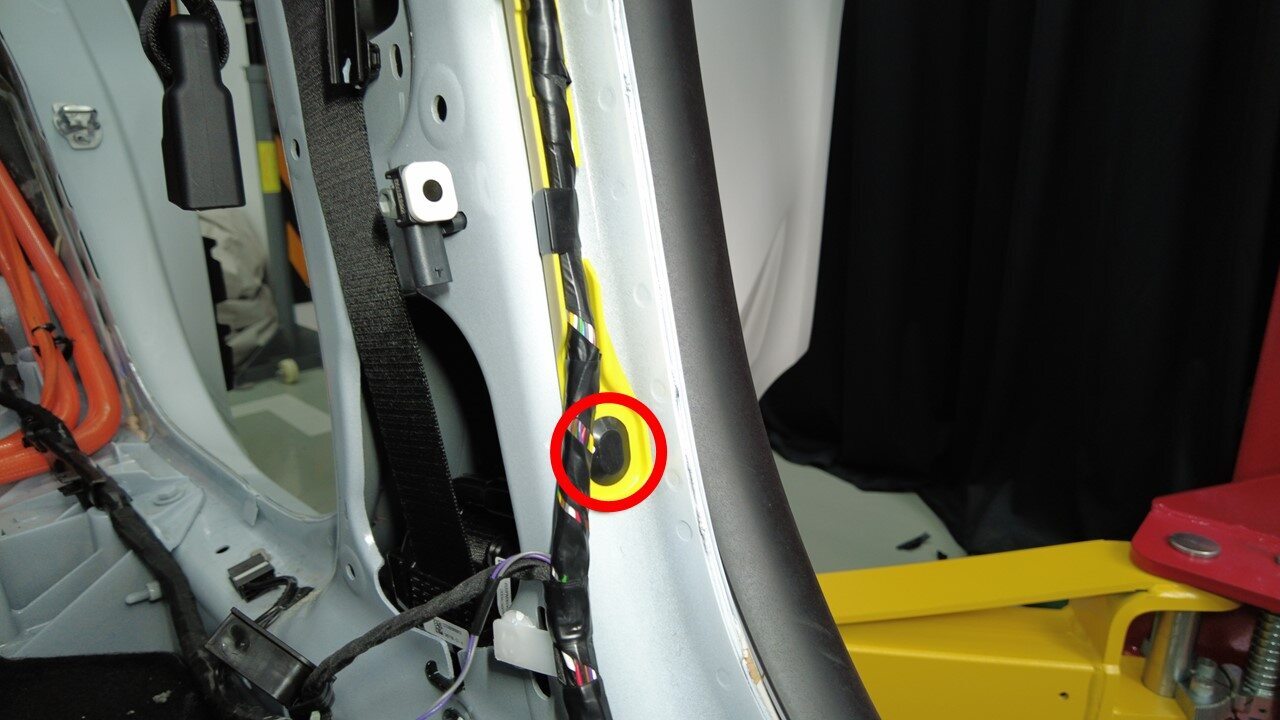

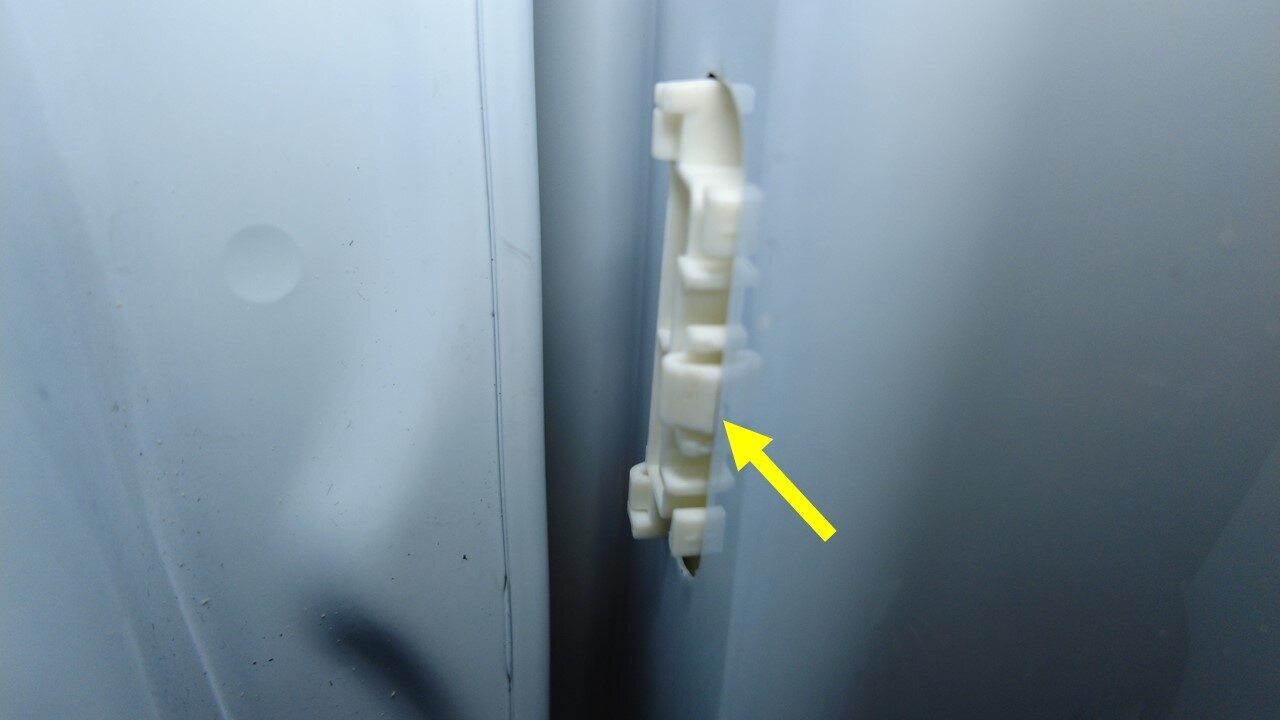

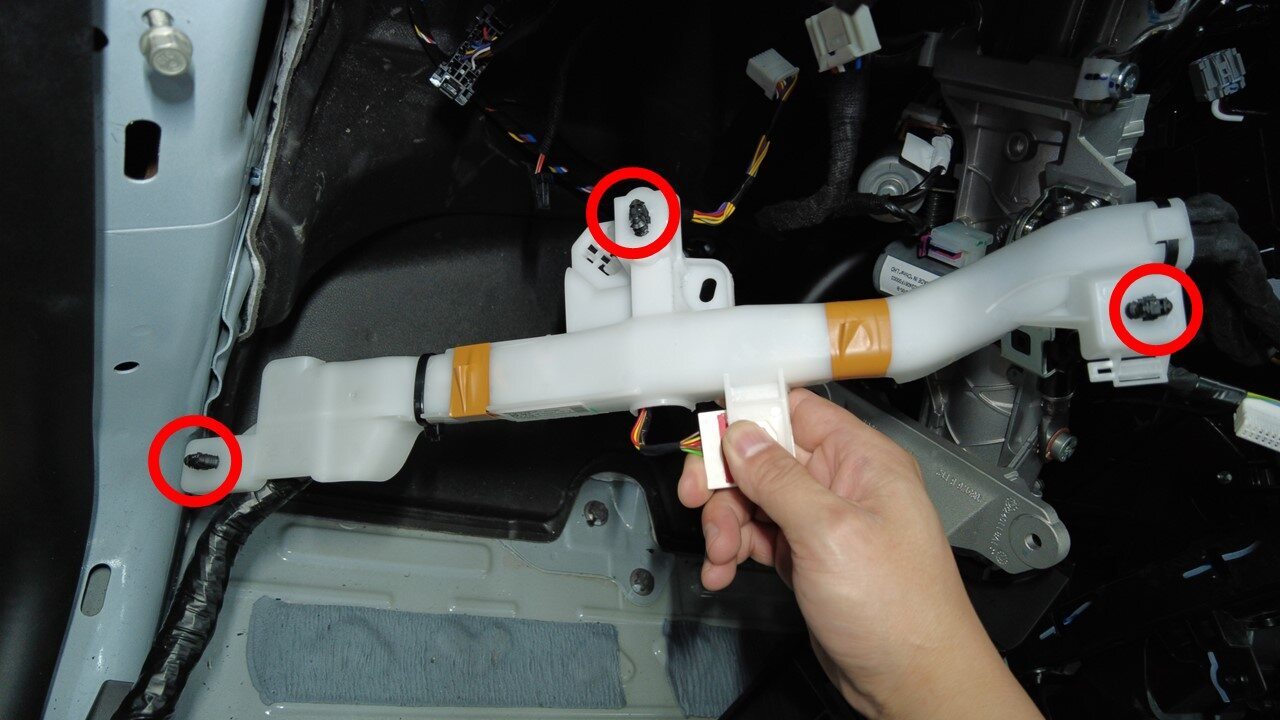

  23. 将左侧车身线束夹从左侧 A 柱上松开。

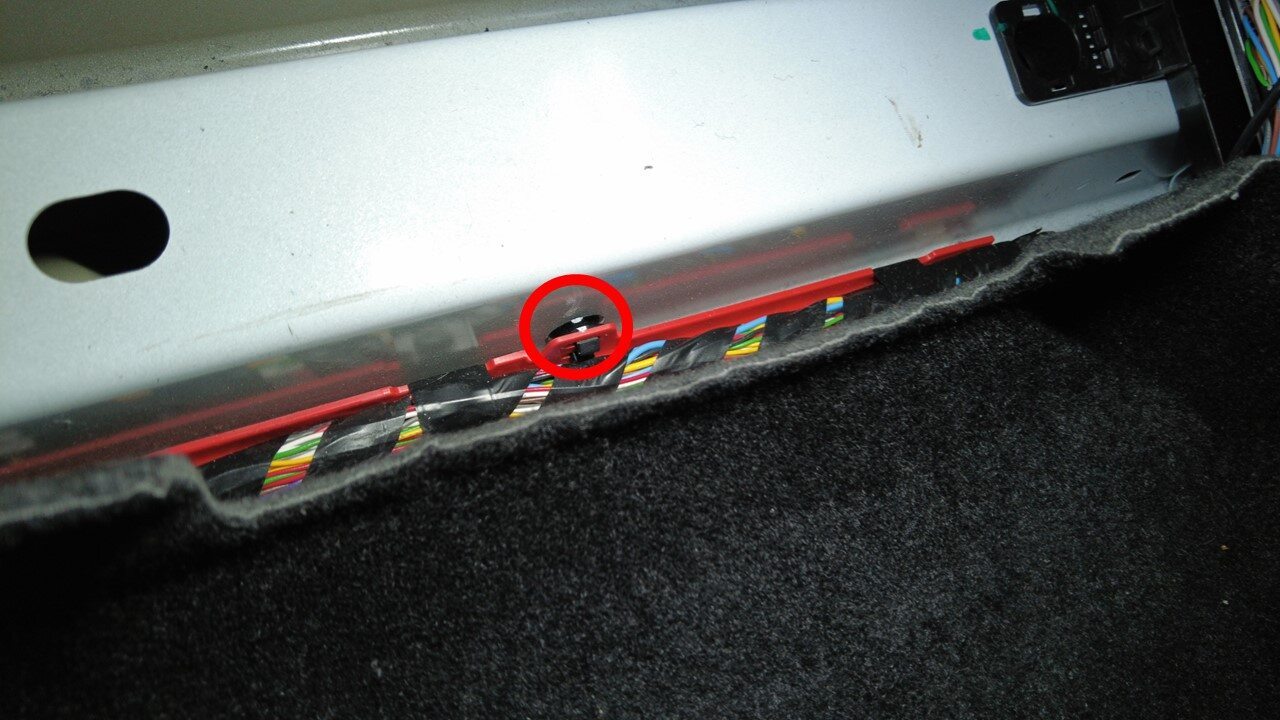

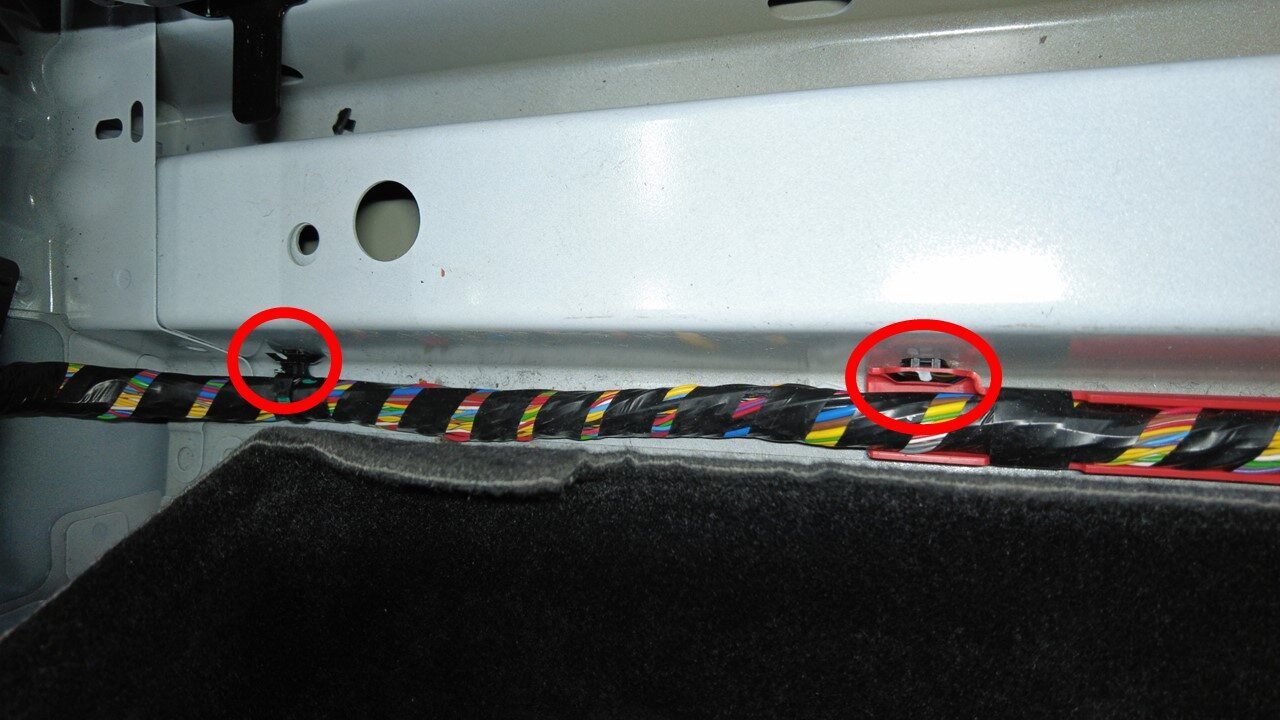

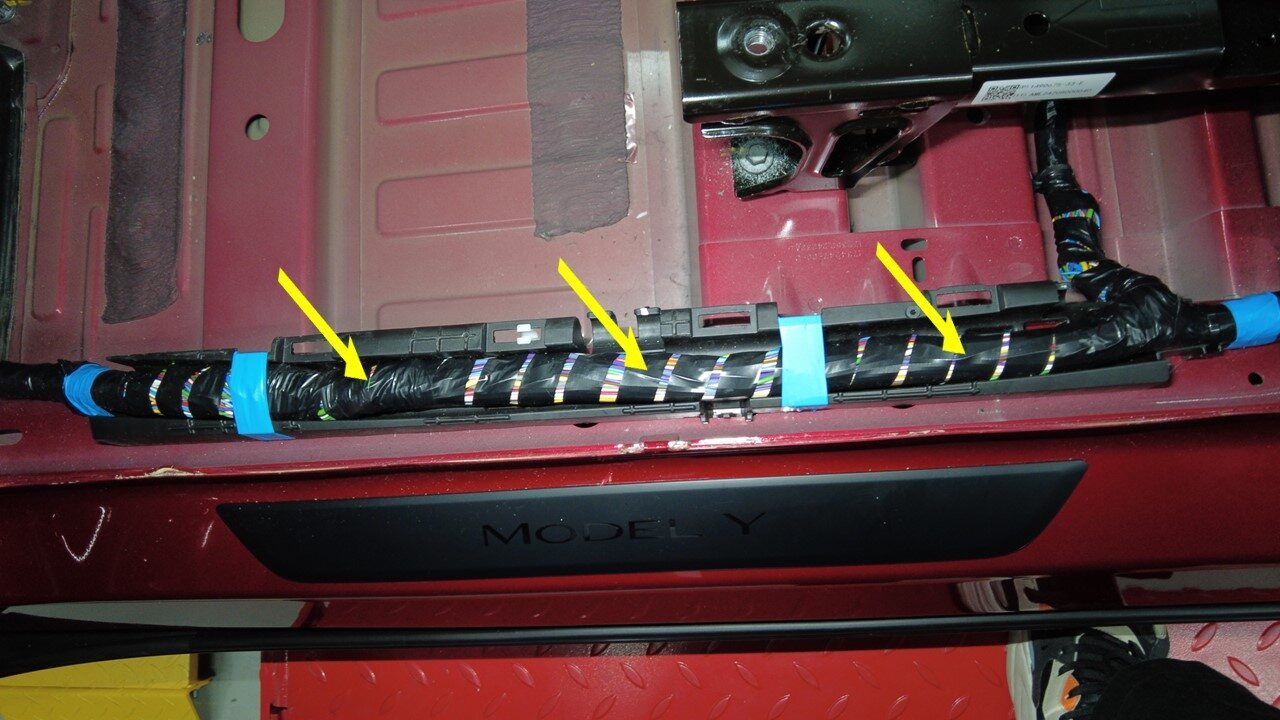

  24. 将左侧车身线束夹从左前门槛板区域松开。

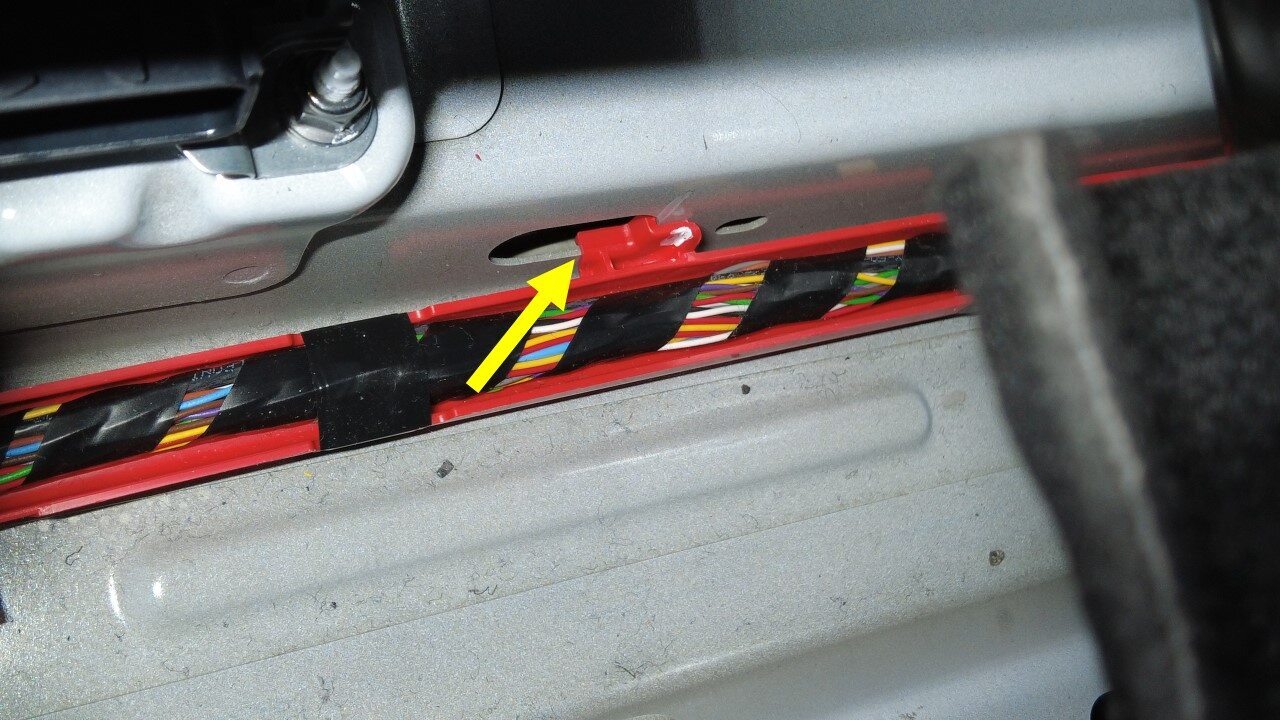

  25. 松开前排座椅和中控台下方的左侧车身线束夹。
  26. 拆下第一排赛车座椅上的线束夹。

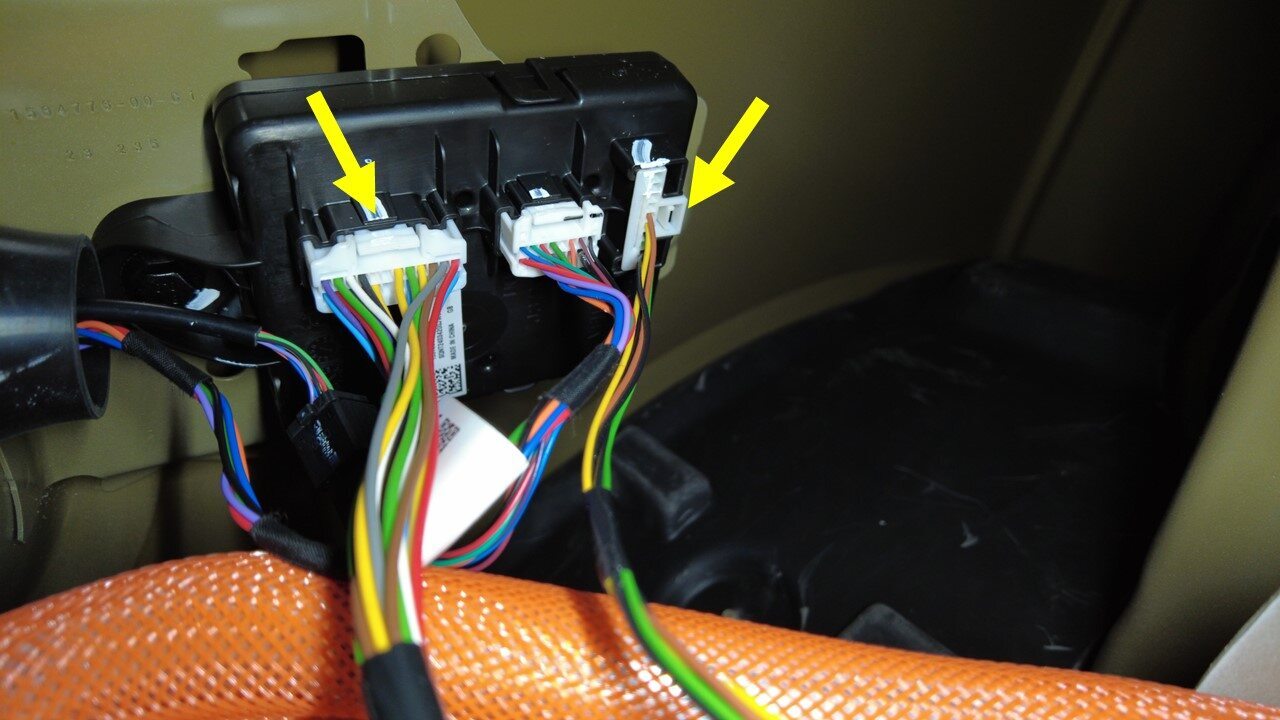

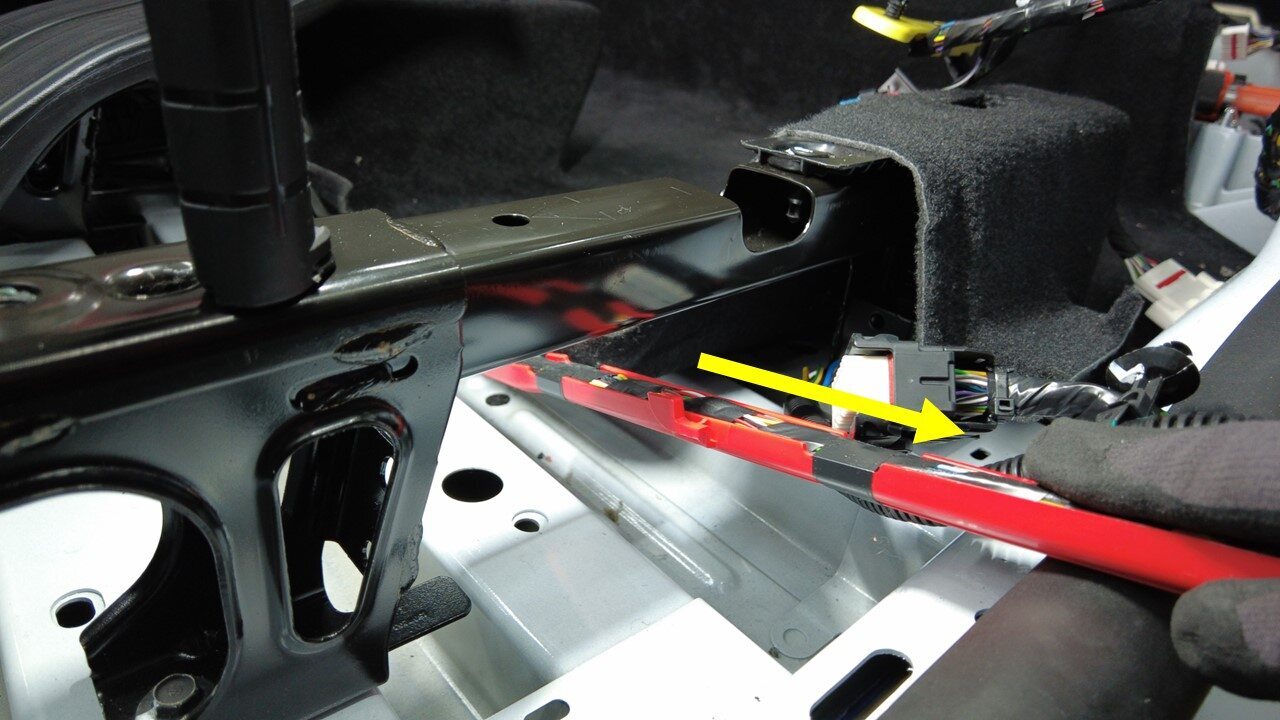

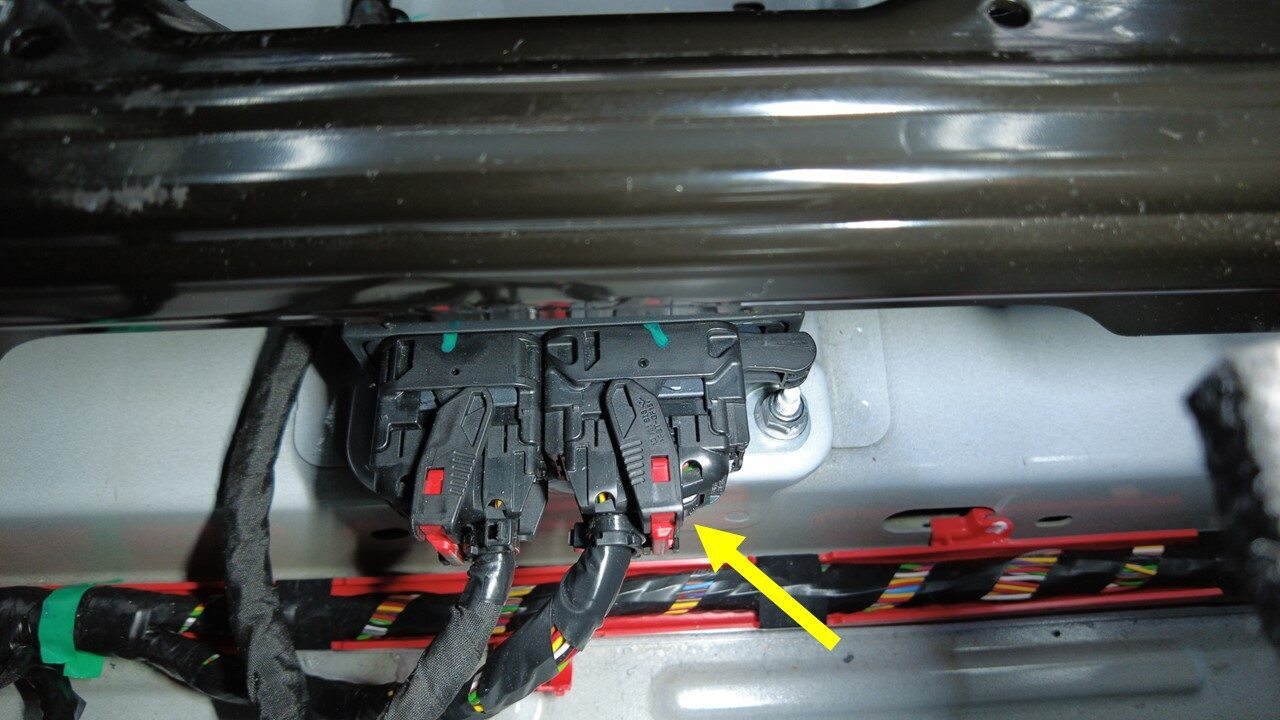

  27. 将左侧车身线束连接器从约束控制模块 (RCM) 上断开。
  28. 将左侧车身线束连接器从右前座椅下方断开。

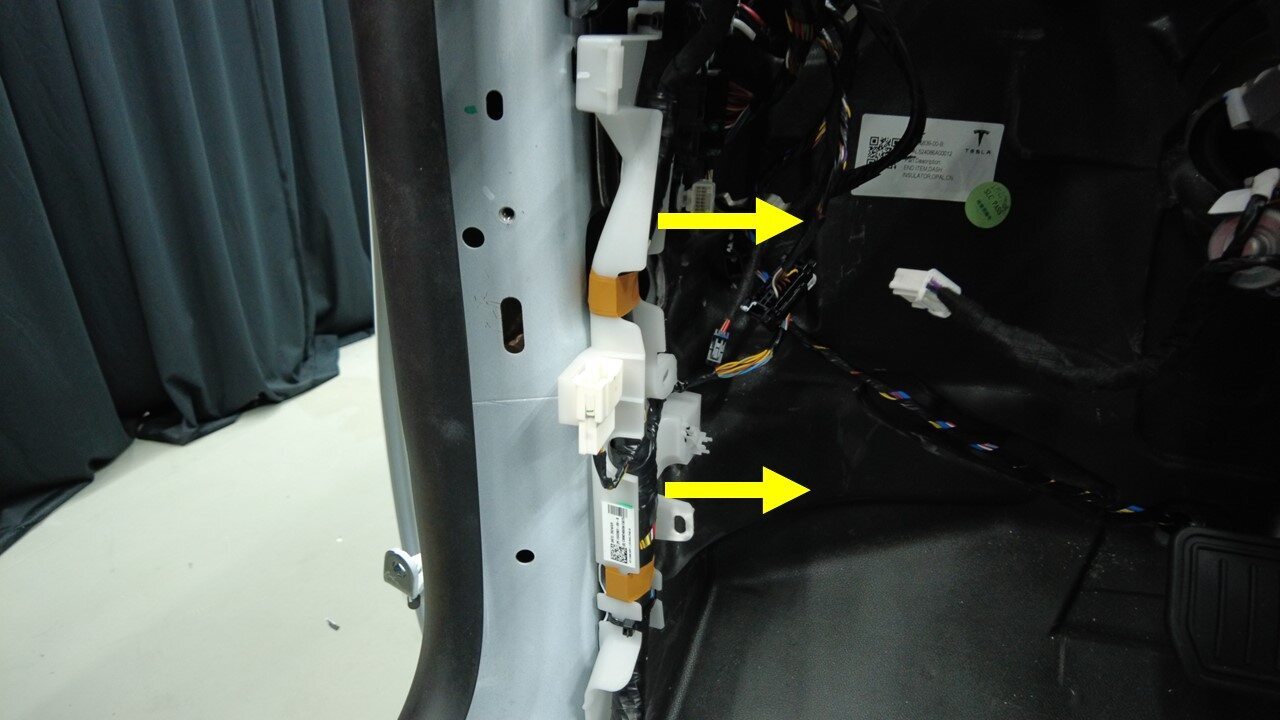

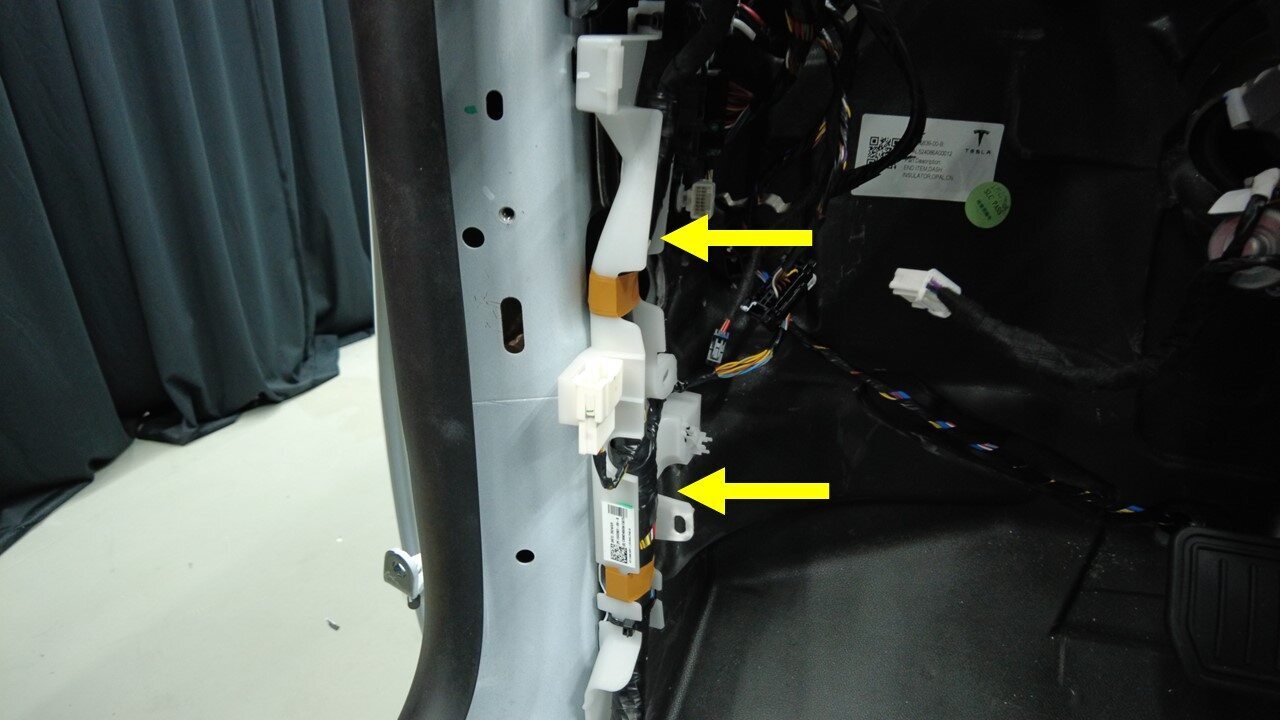

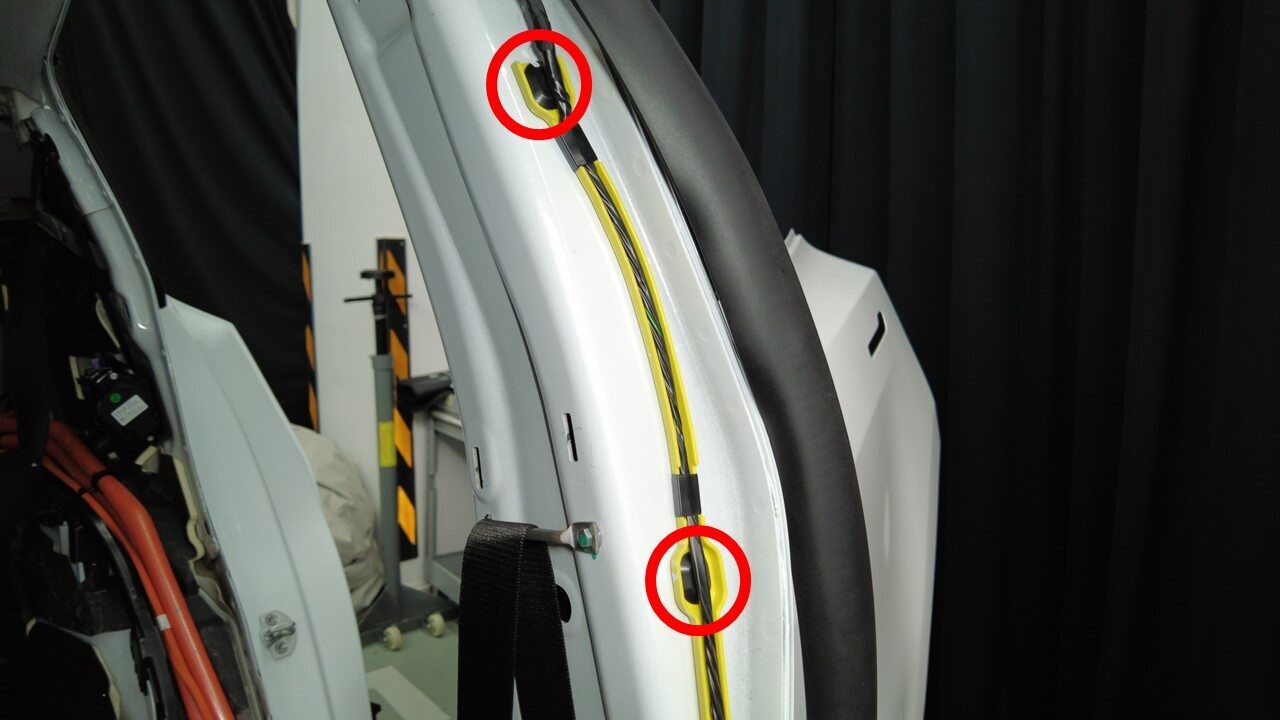

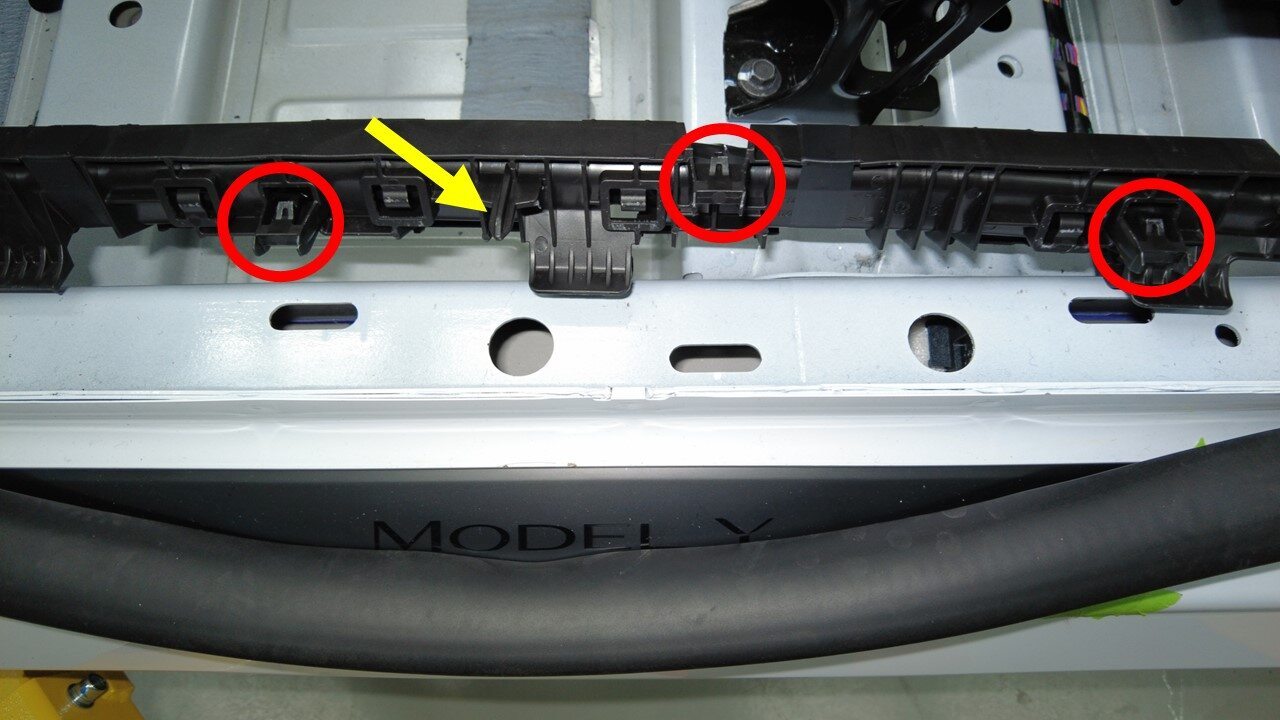

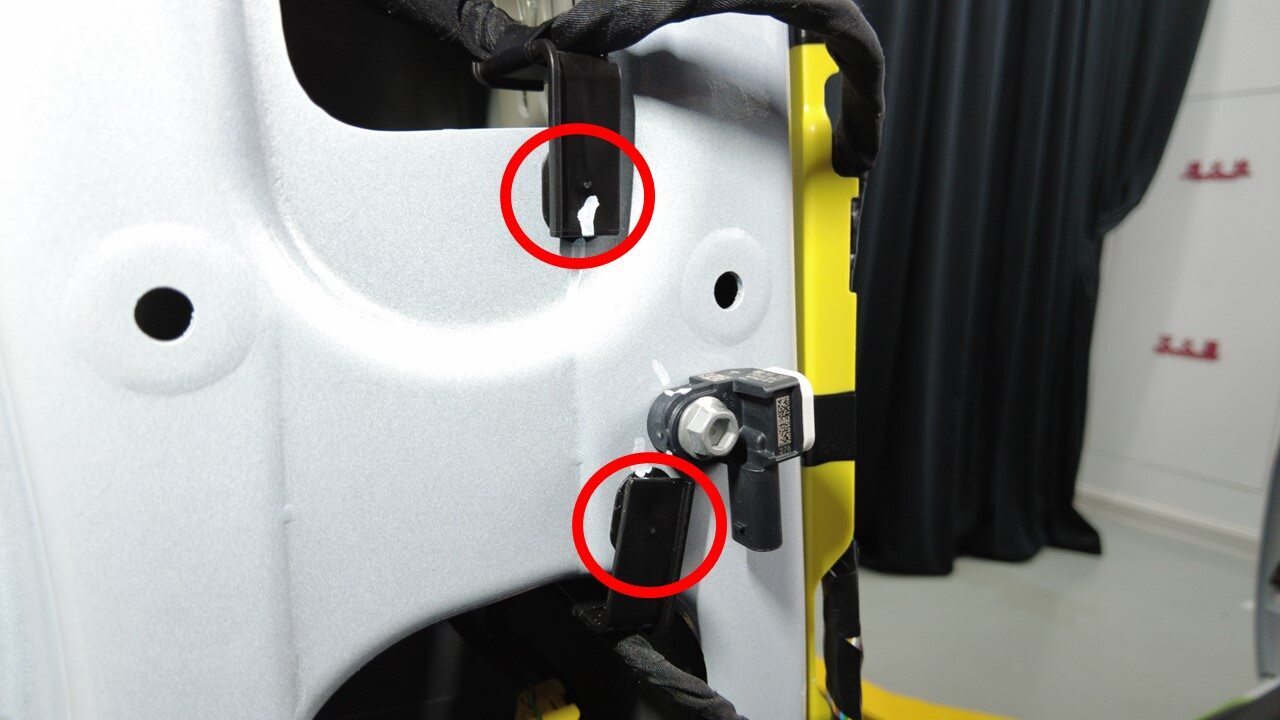

  29. 将左侧线束夹从左侧 B 柱区域下方松开。
  30. 将左侧车身线束夹从左侧 B 柱区域松开。

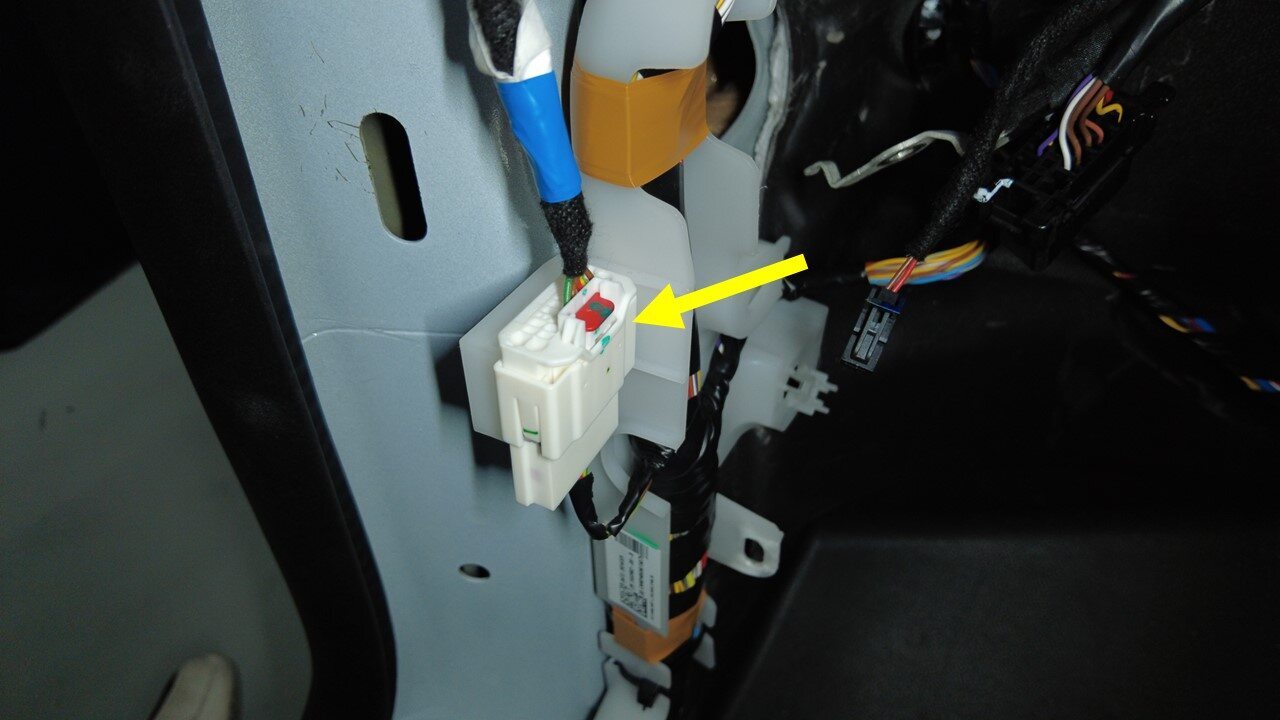

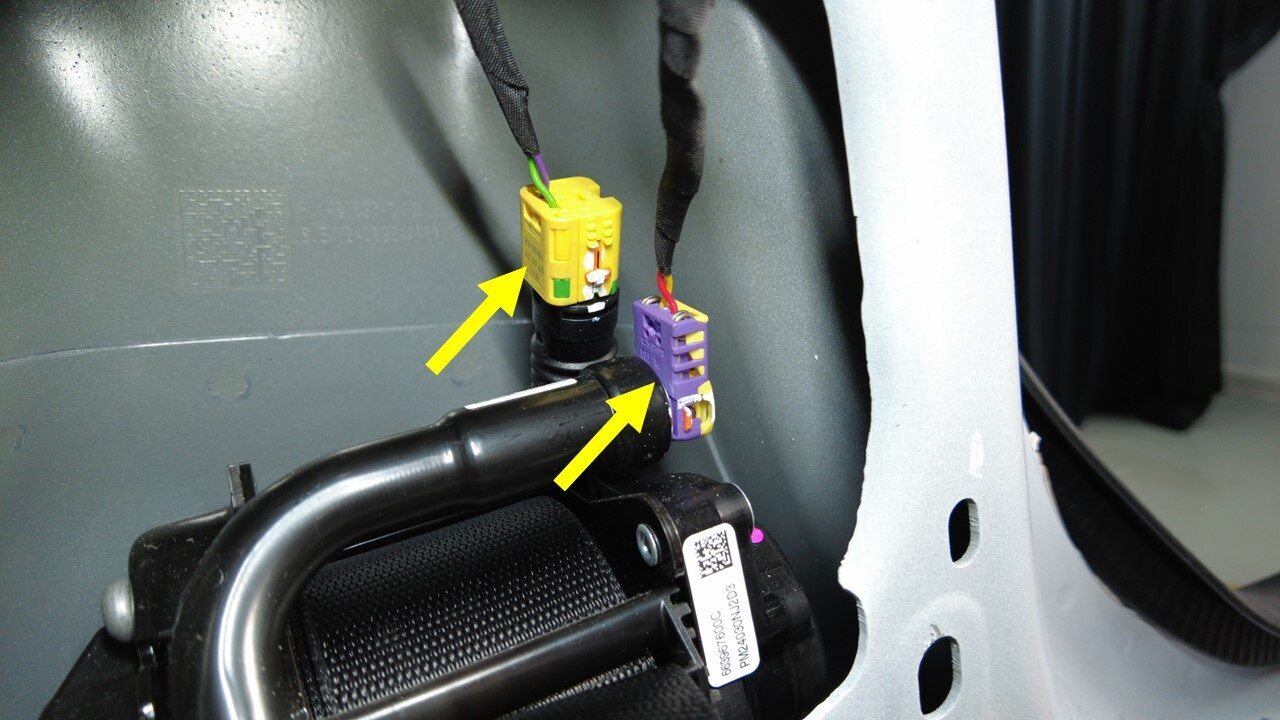

  31. 断开左前卷收器连接器。

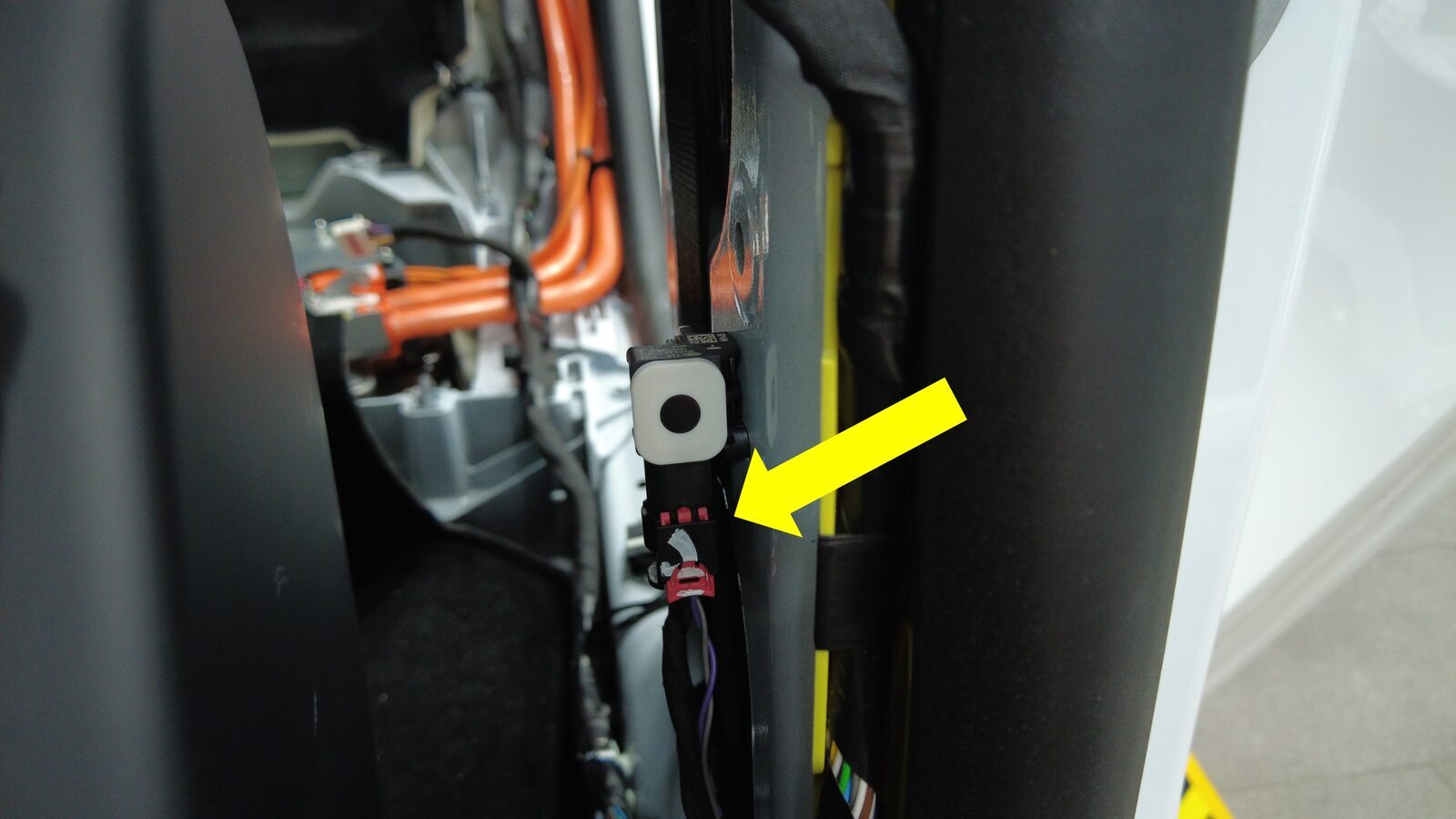

  32. 断开左侧 B 柱加速度计传感器连接器。

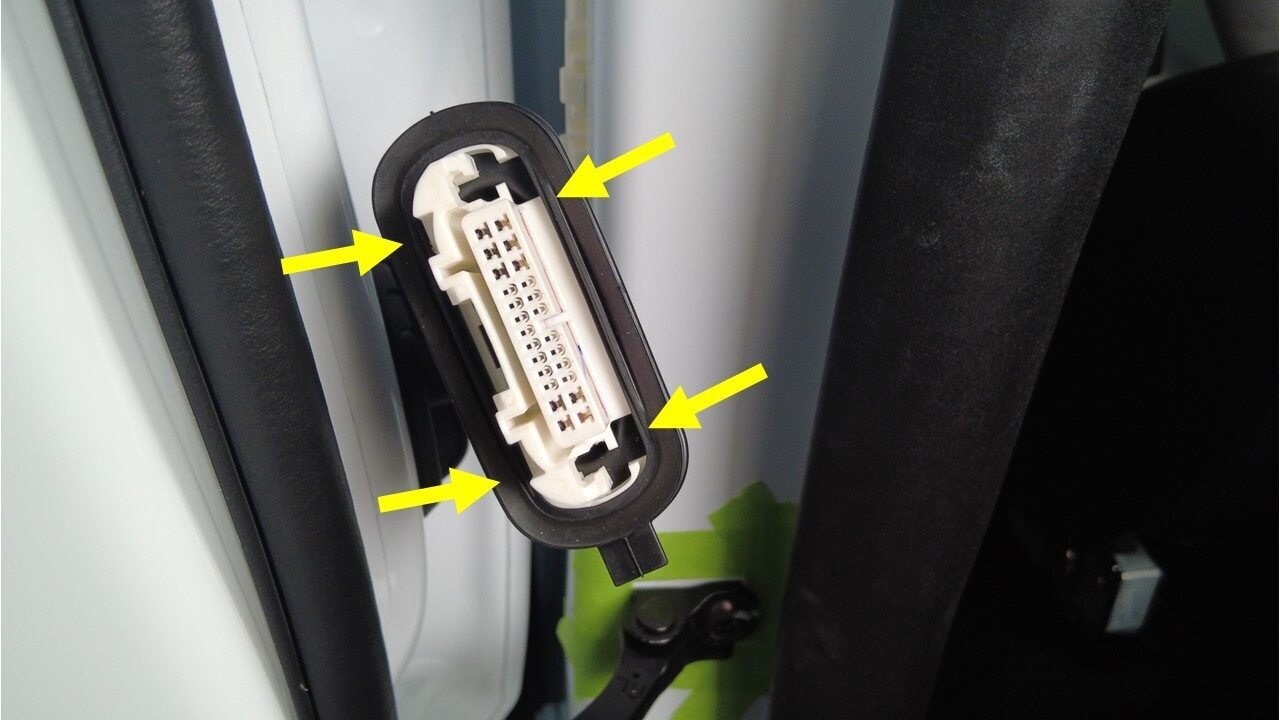

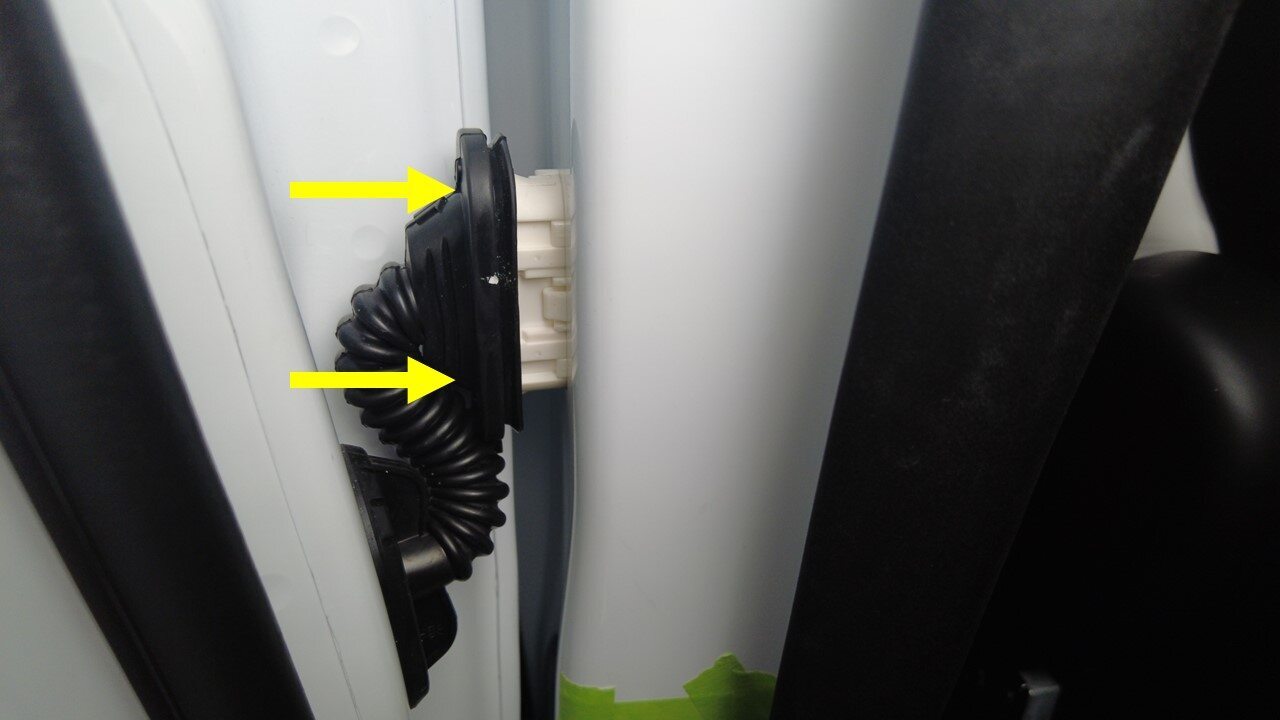

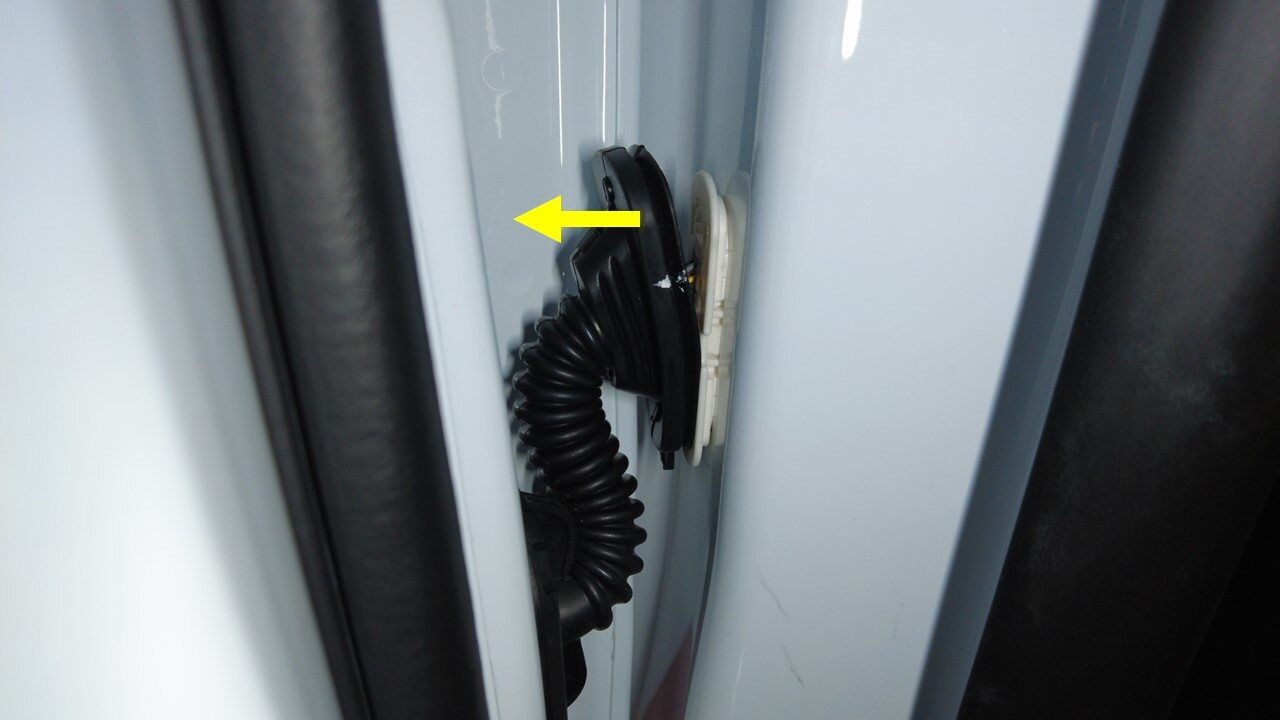

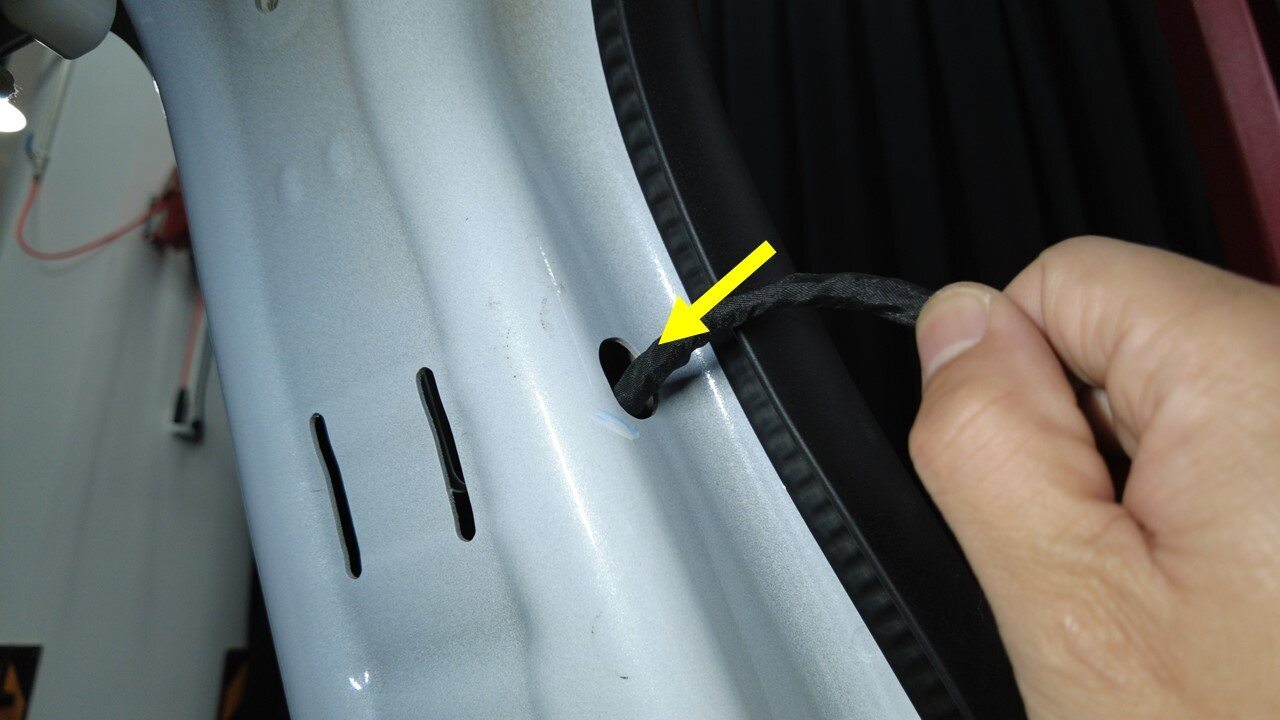

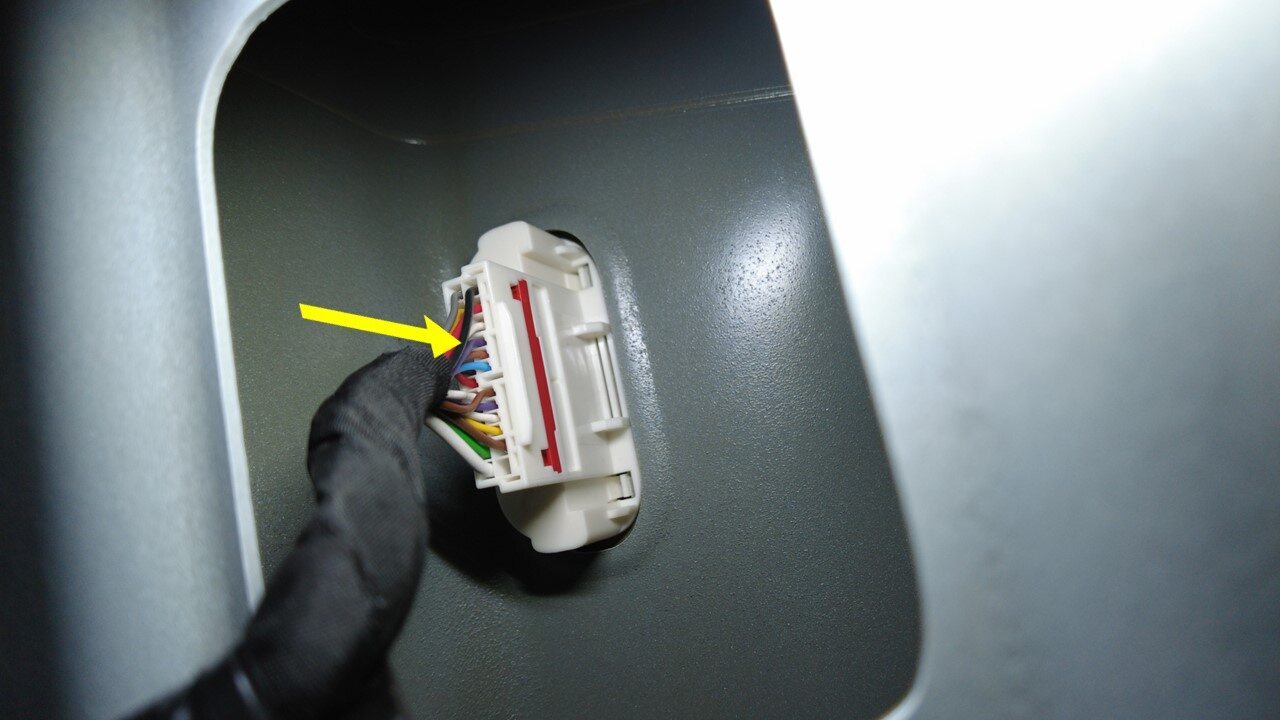

  33. 松开索环连接器，然后将左后车门线束从 B 柱区域拆下。
    注

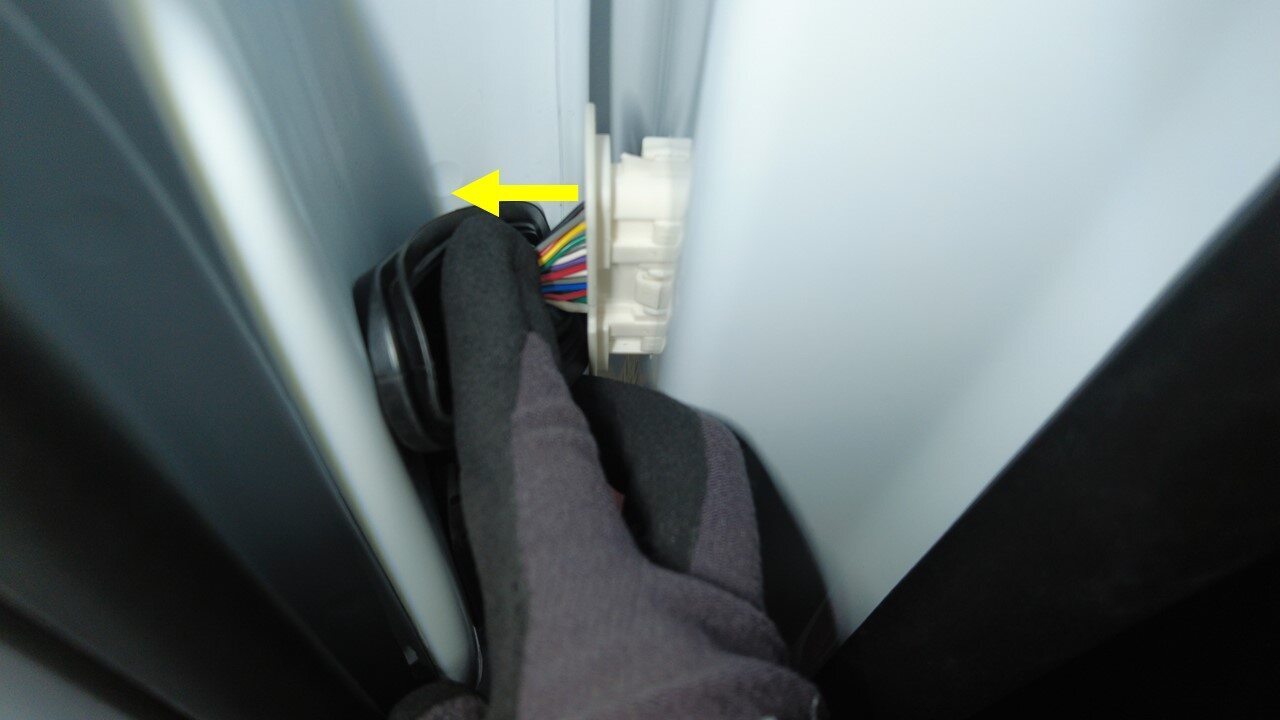

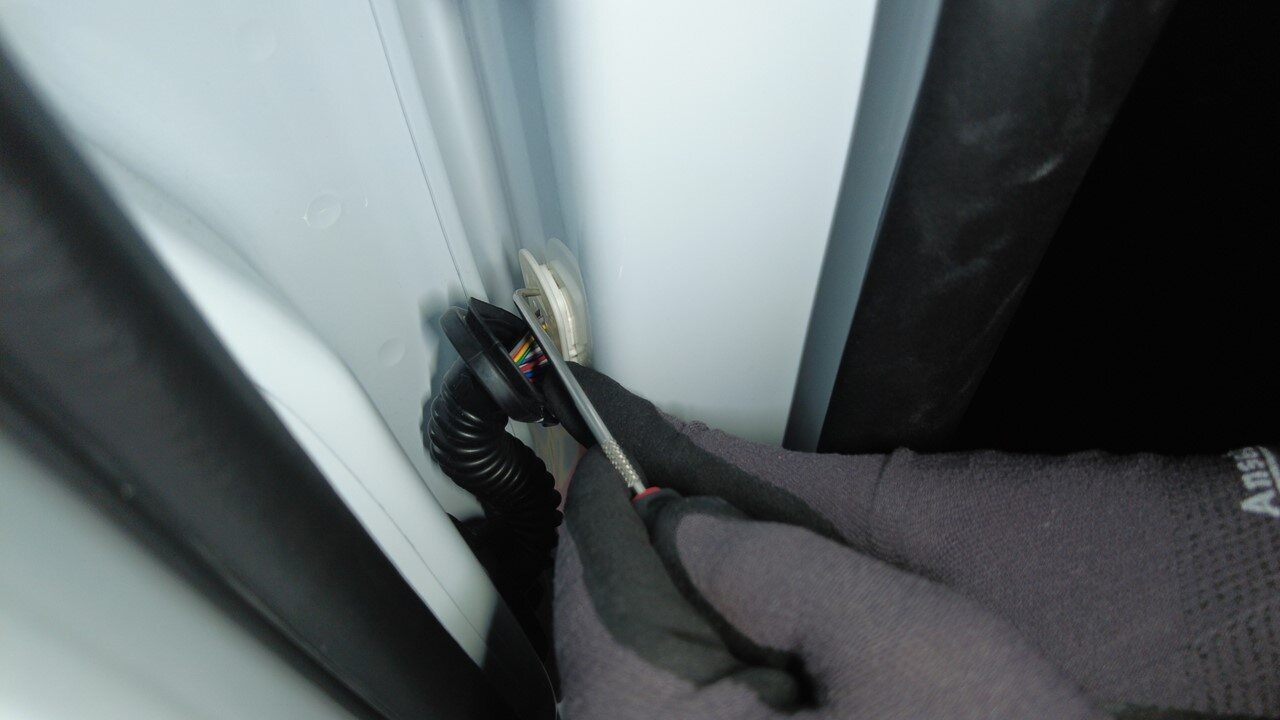

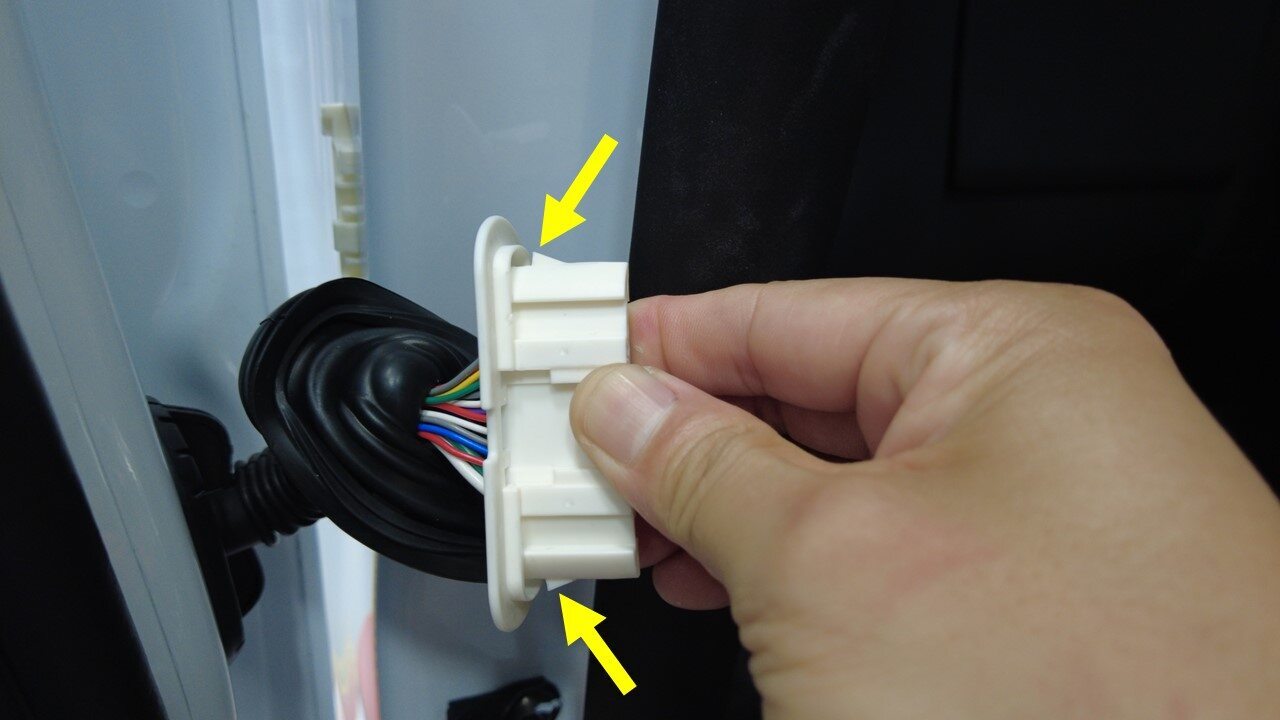

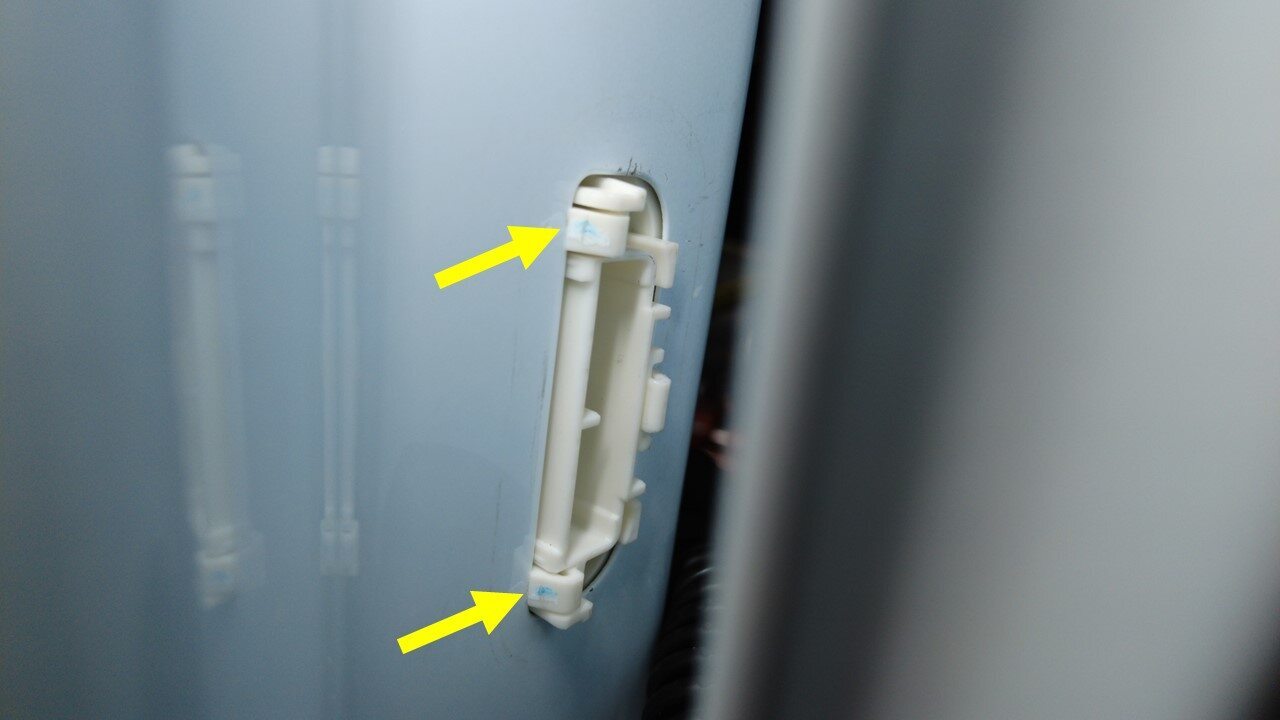

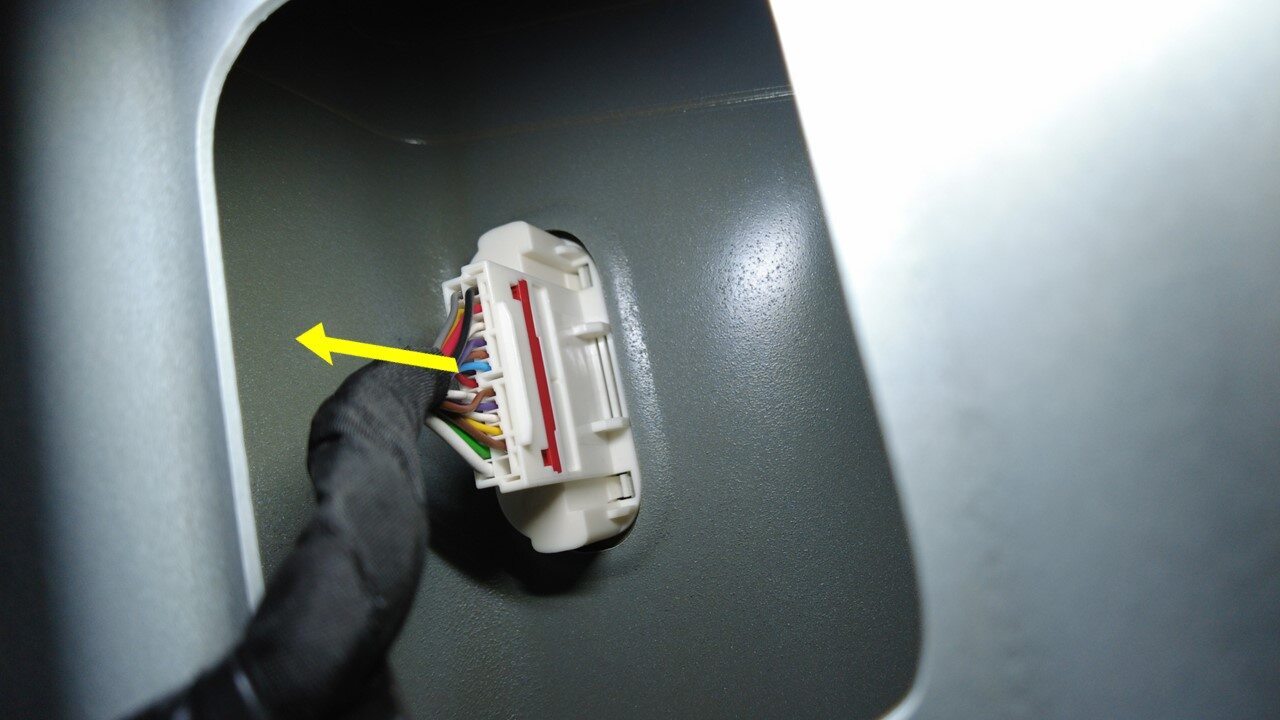

    先后撬起后车门线束索环的顶部和底部，同时拉离 B 柱以松开车门线束。
  34. 将左后车门线束连接器从 B 柱区域拆下。

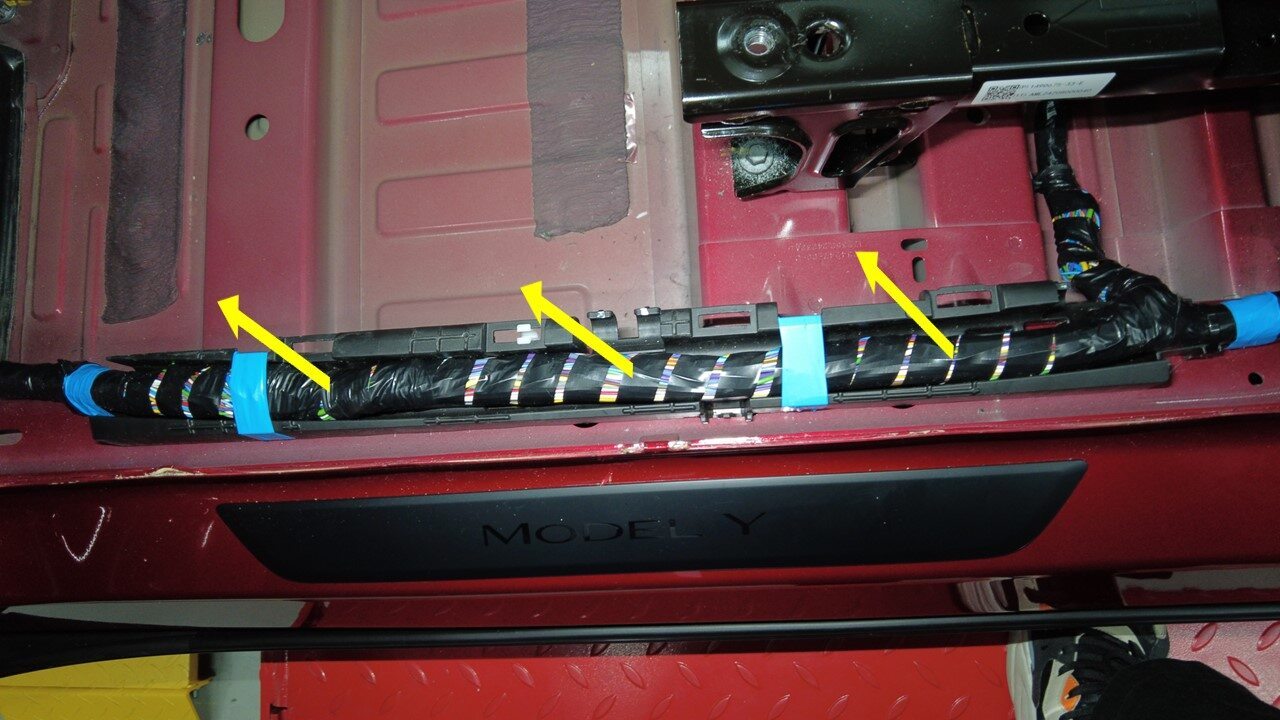

  35. 拆下前排座椅和中控台下方的左侧车身线束。
    注
    确保拉动左侧车身线束时没有阻力。

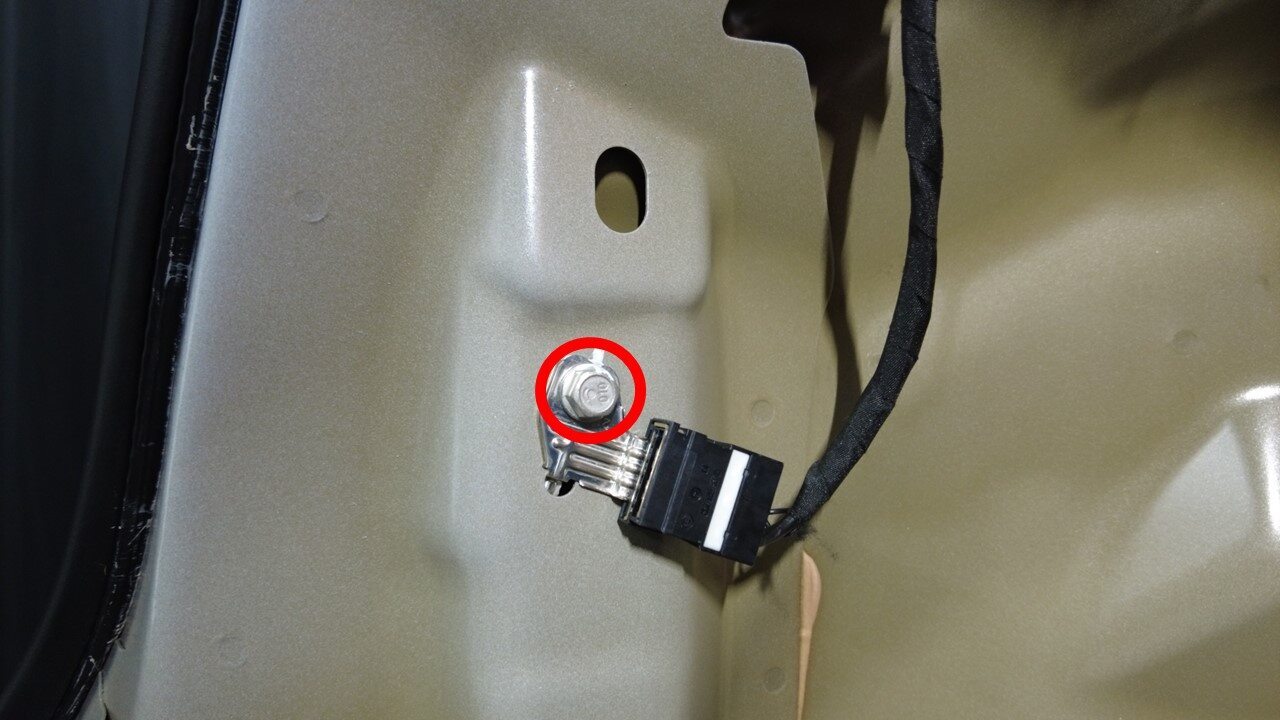

  36. 将左侧车身线束接地带从左后门槛板区域拆下。
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    • 棘轮/扭矩扳手

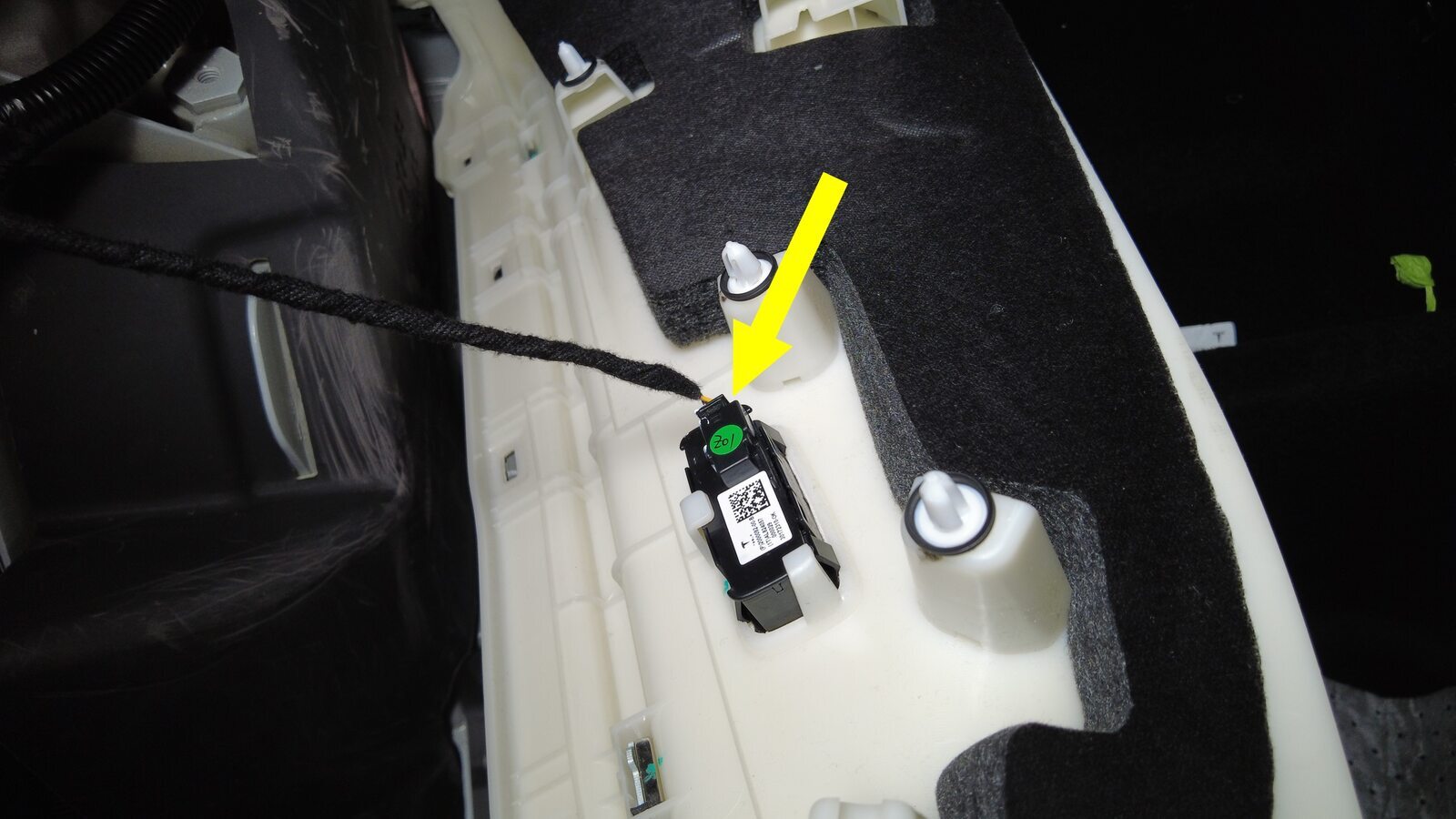

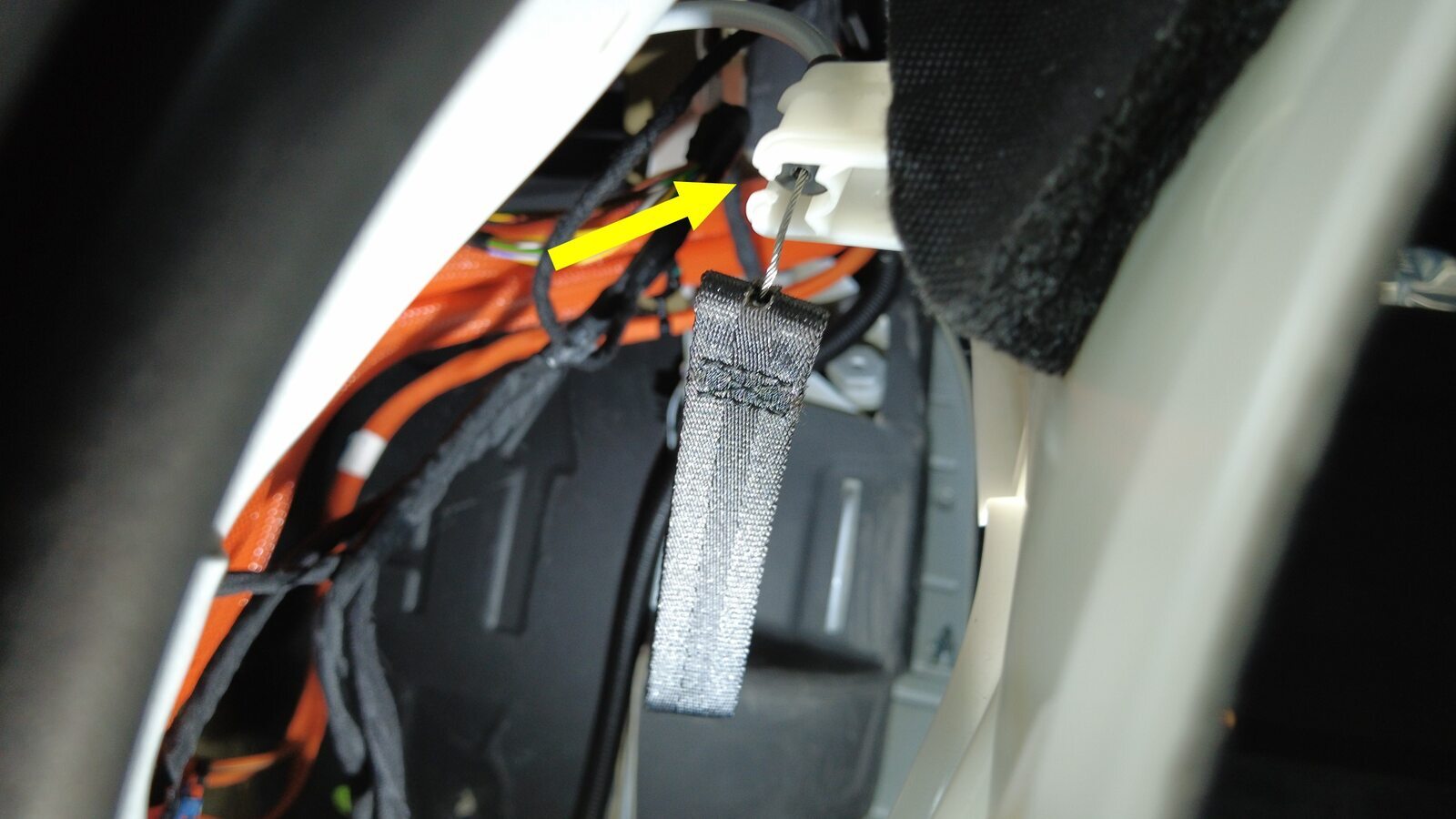

  37. 断开第二排 60 百分比座椅连接器。

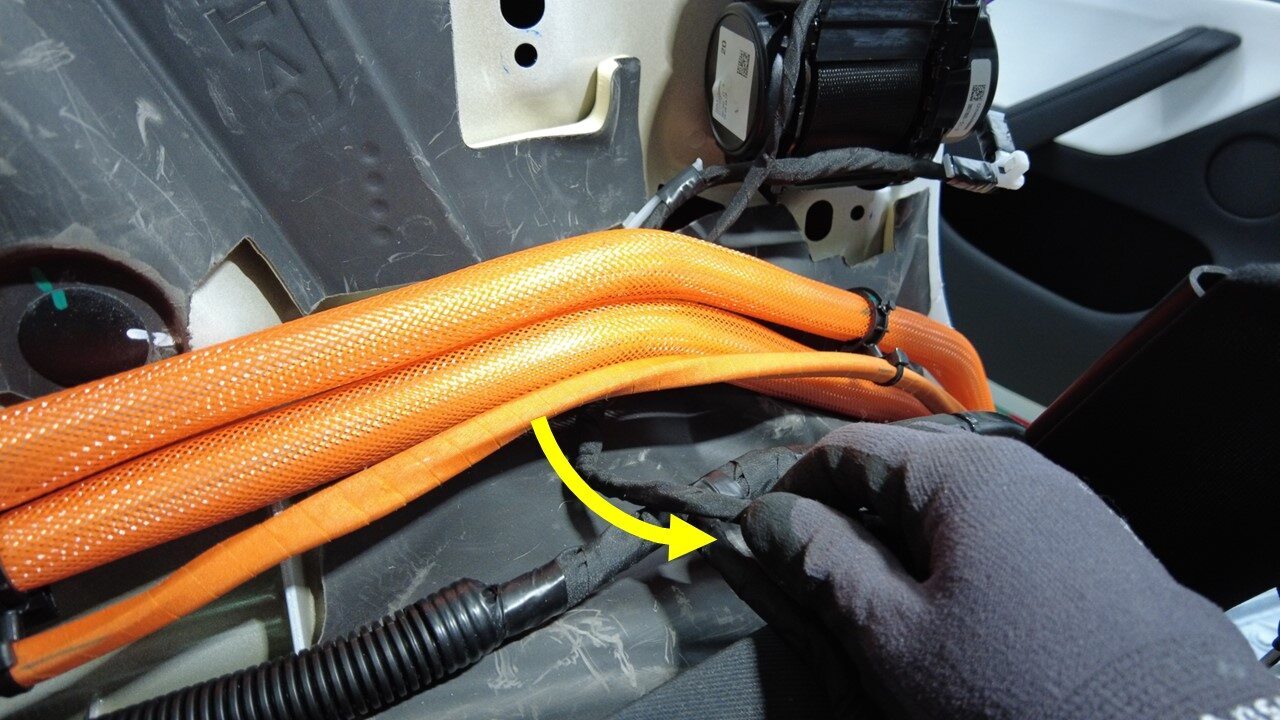

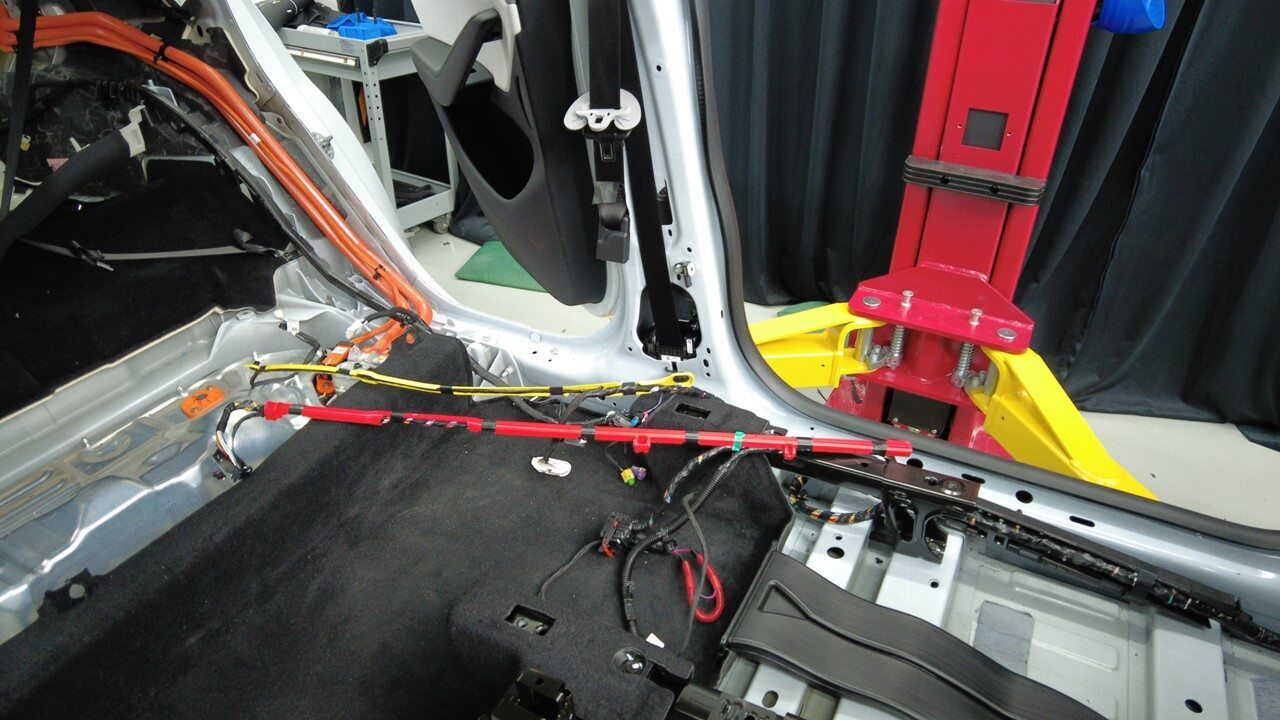

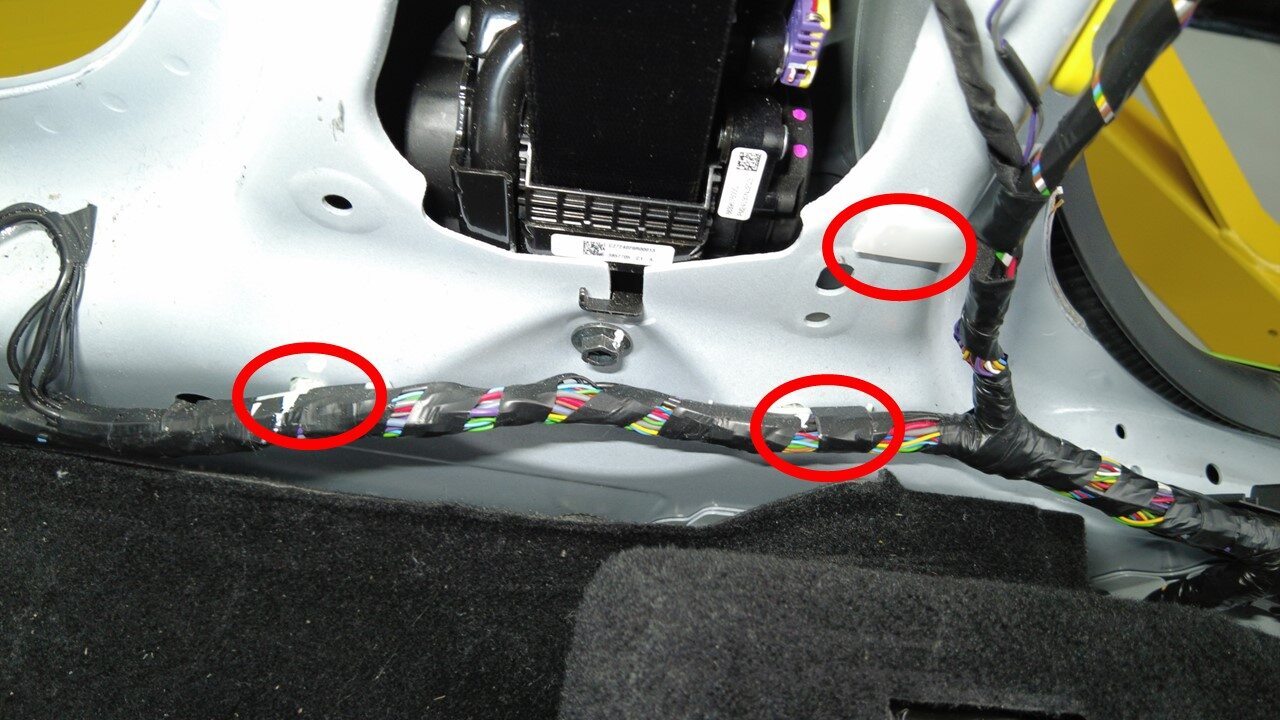

  38. 将左侧车身线束从后车身上松开并置于一旁。
  39. 将左侧车身线束夹从后车身上松开并置于一旁。

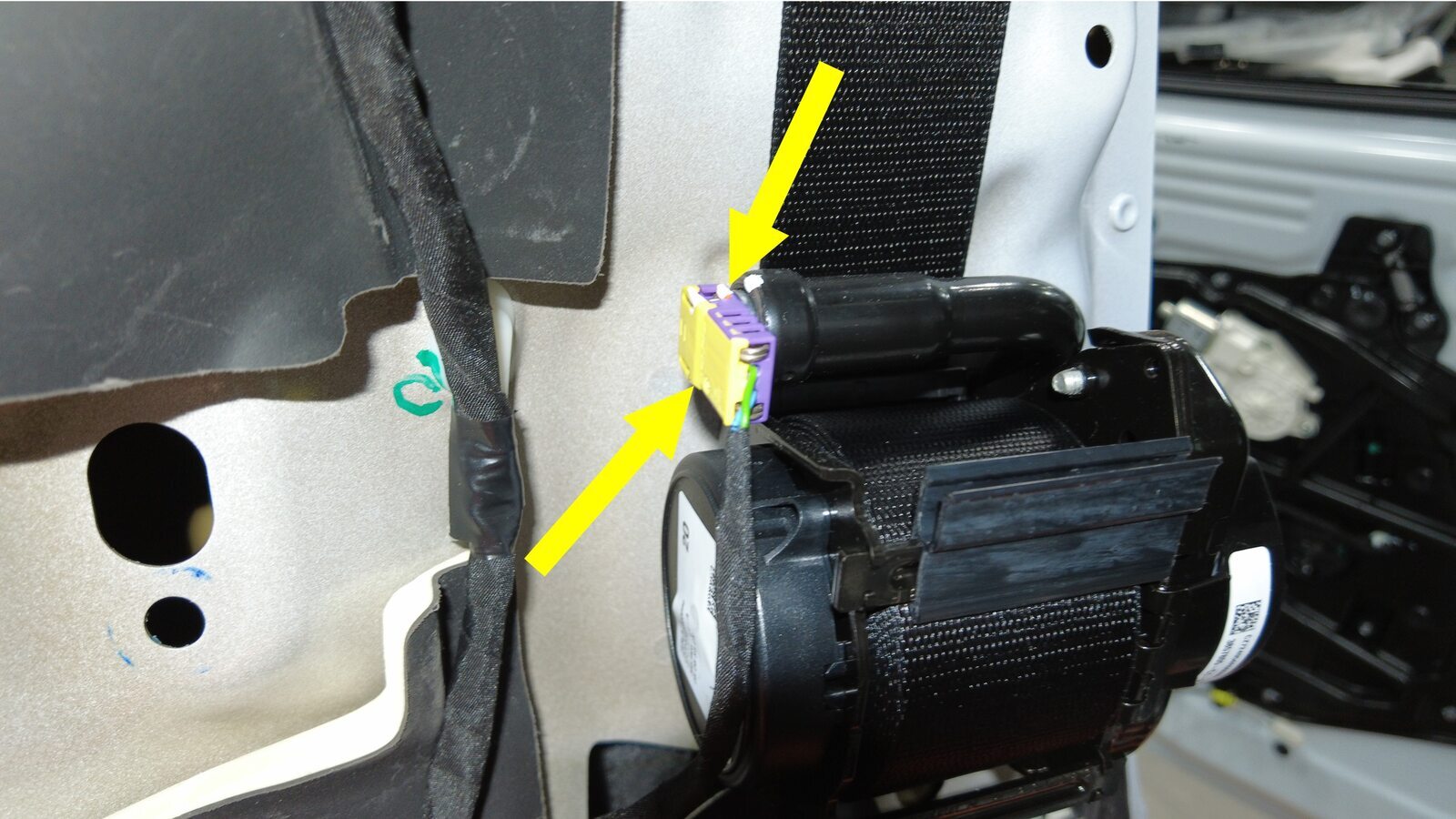

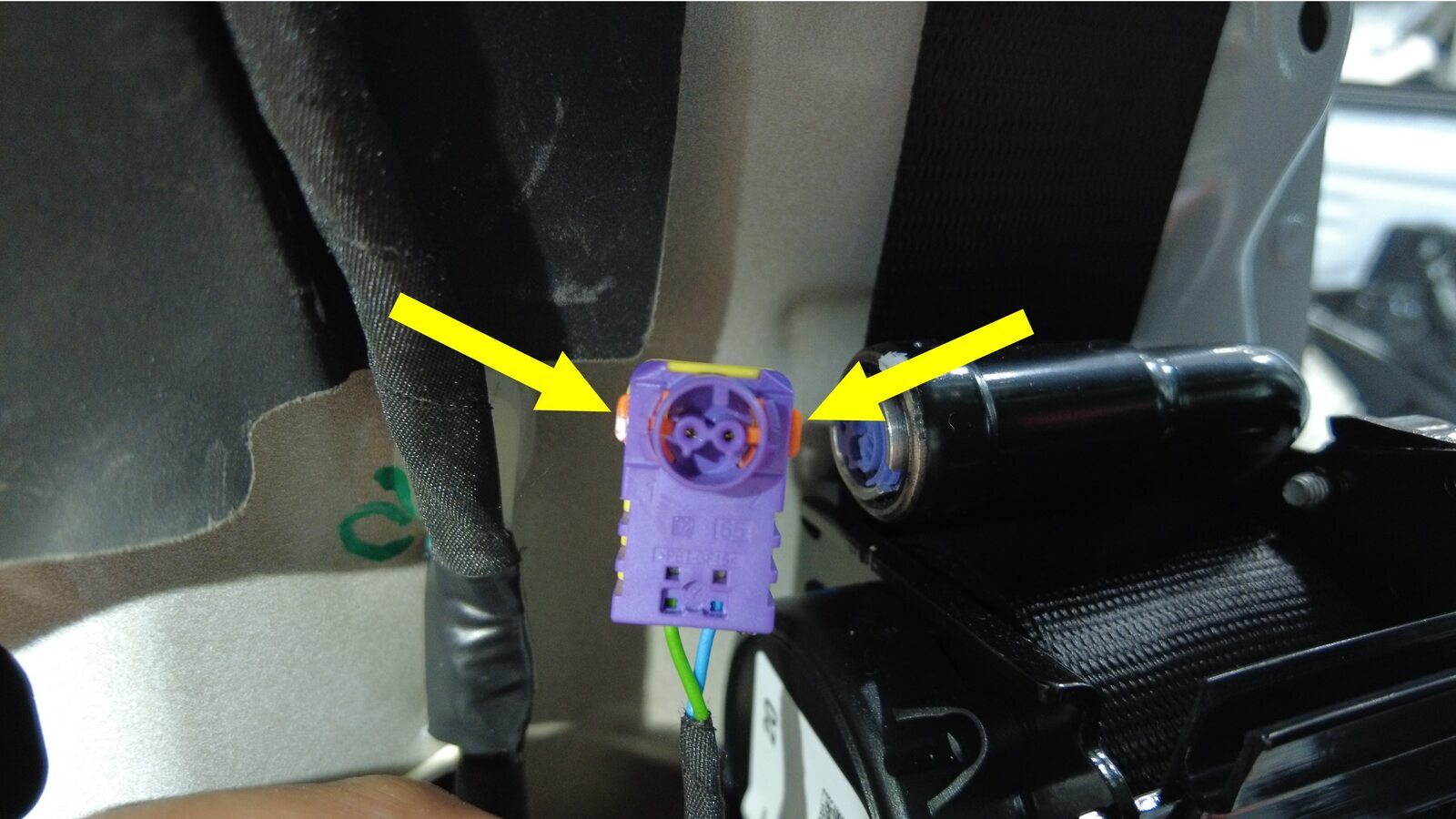

  40. 断开第二排左侧卷收器连接器。
  41. 将顶篷左后部从车身上松开。请参阅 顶篷 - 后 ((拆卸和更换))。
  42. 断开左侧电动支柱连接器。

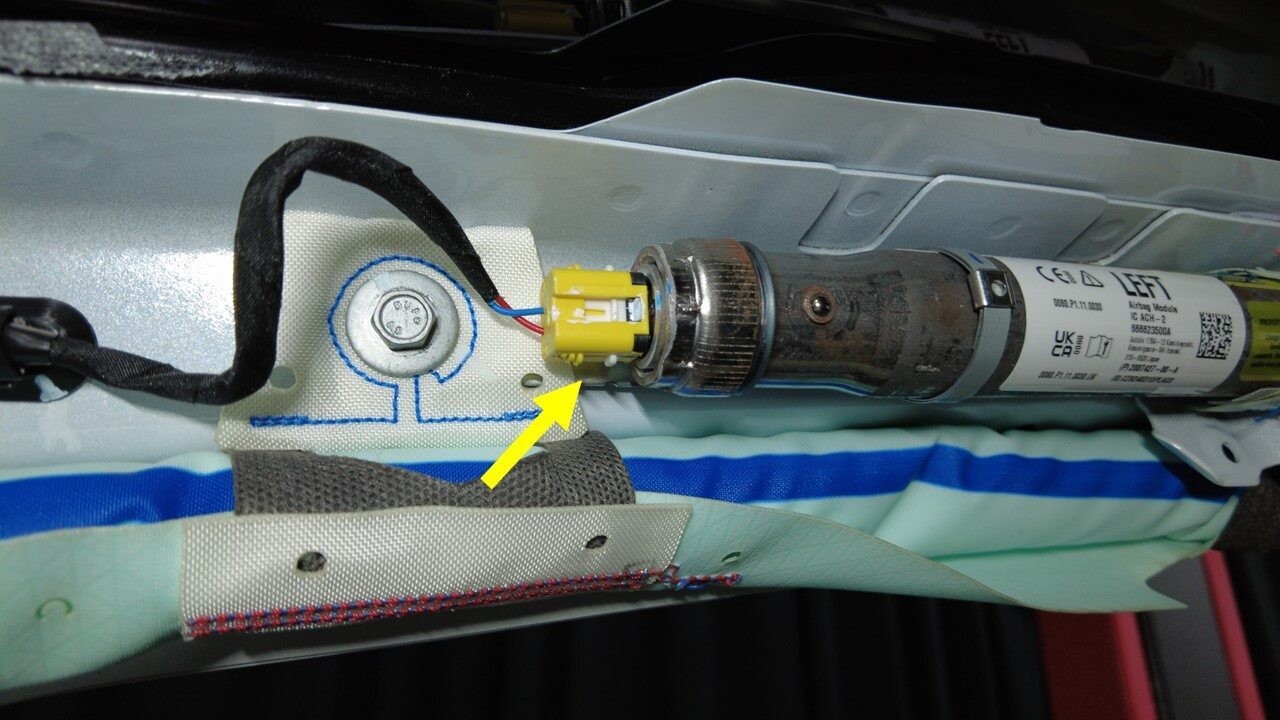

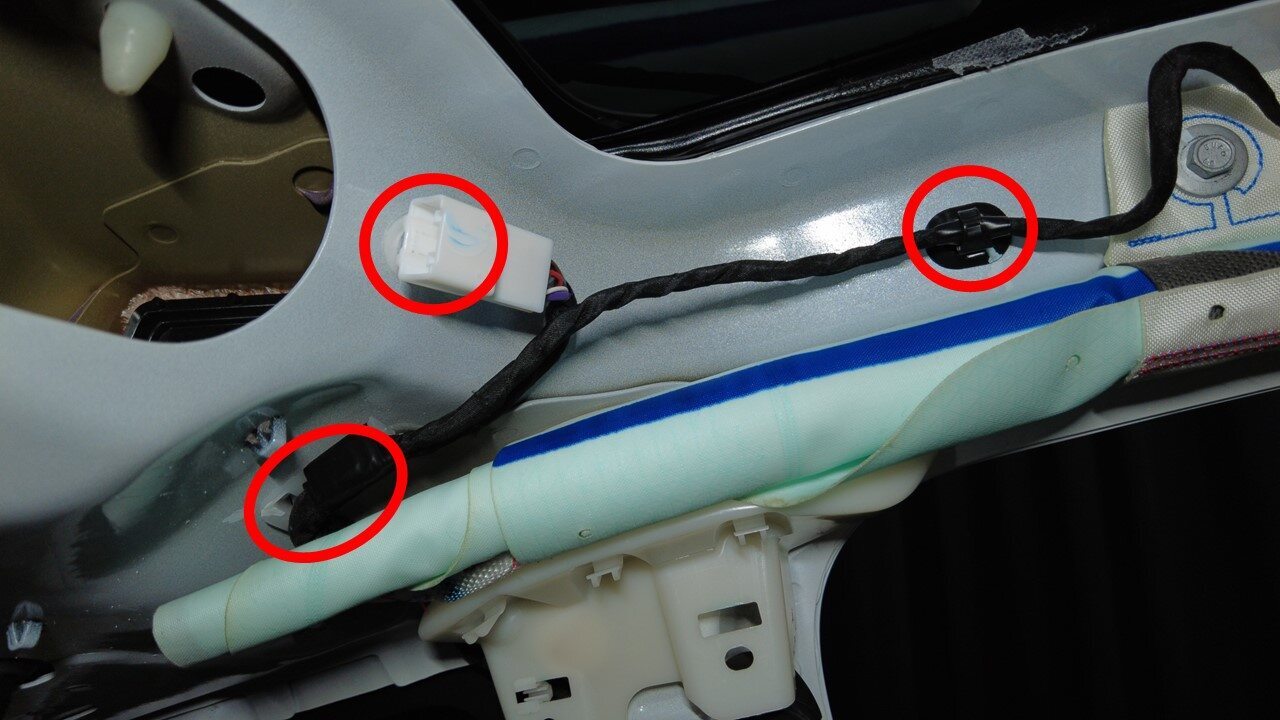

  43. 断开左侧安全气帘线束连接器。
    注

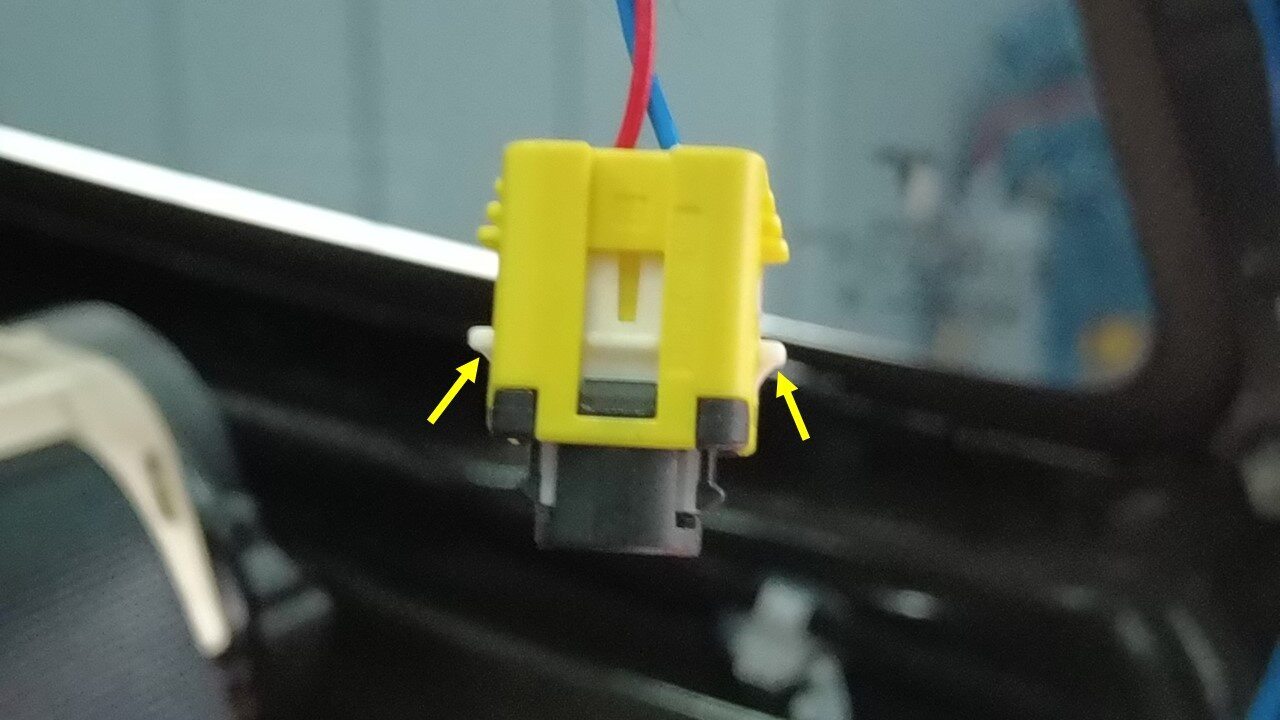

    抬起白色锁片，以松开连接器。

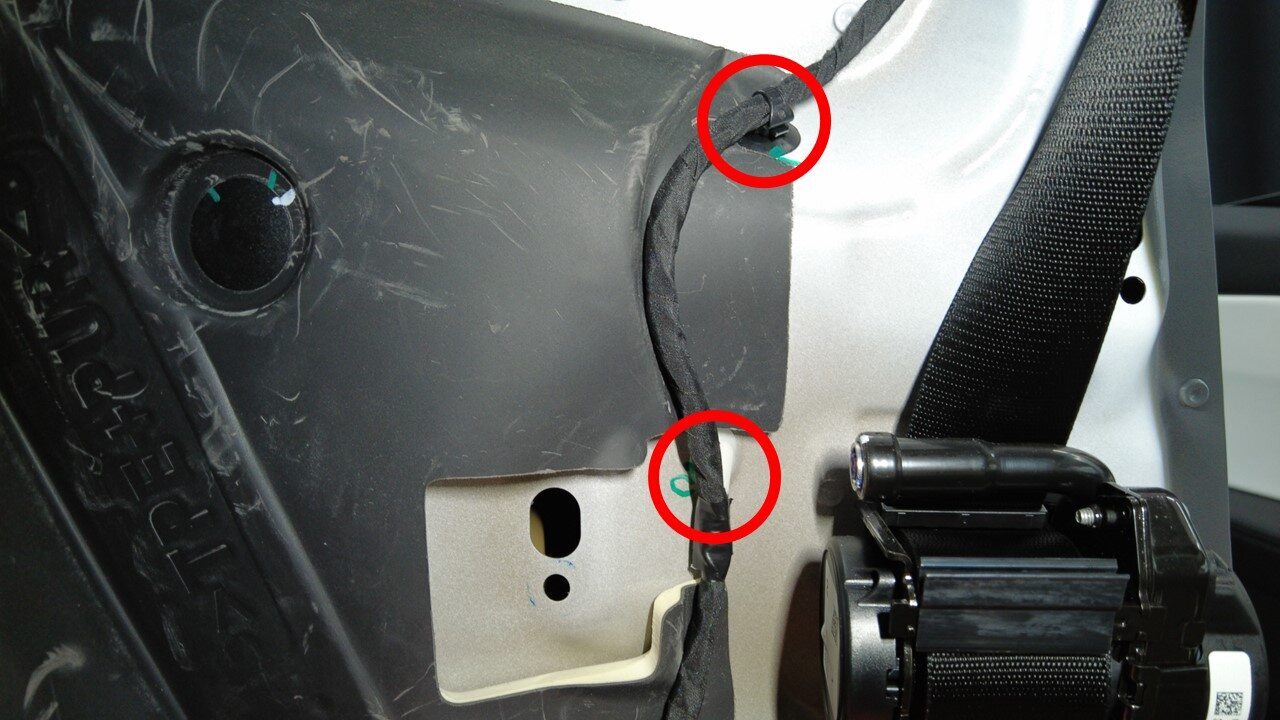

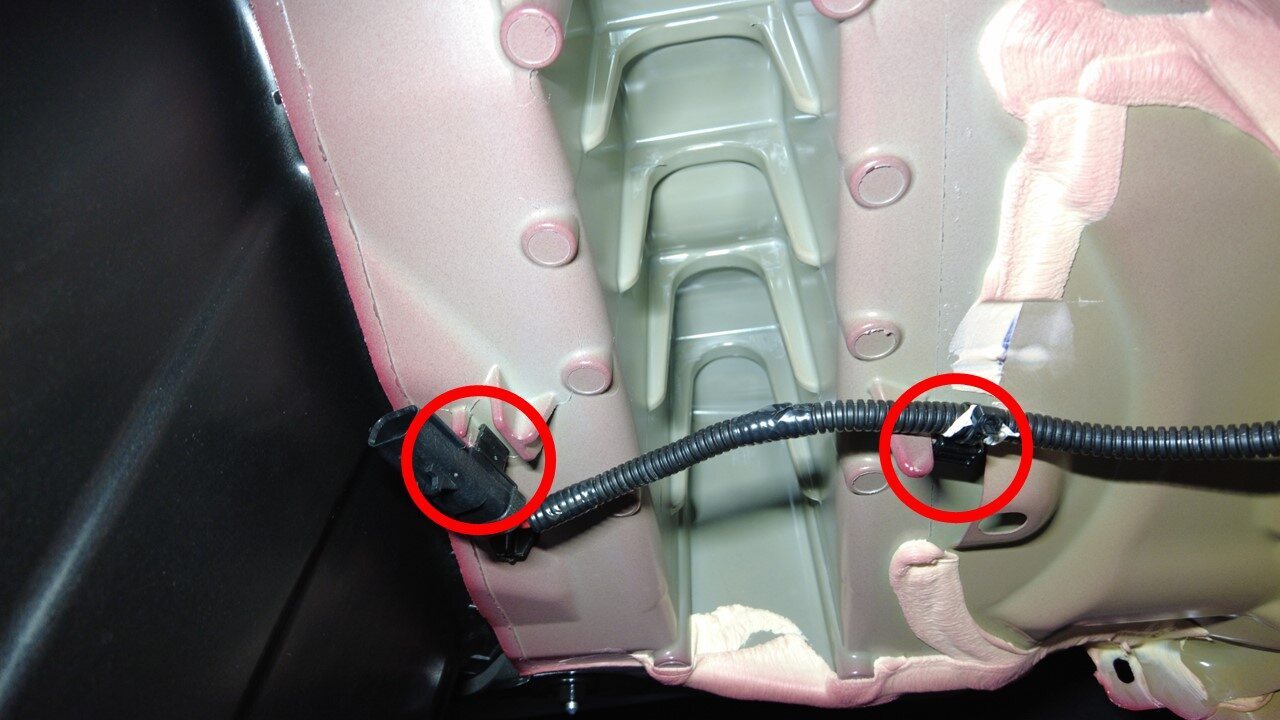

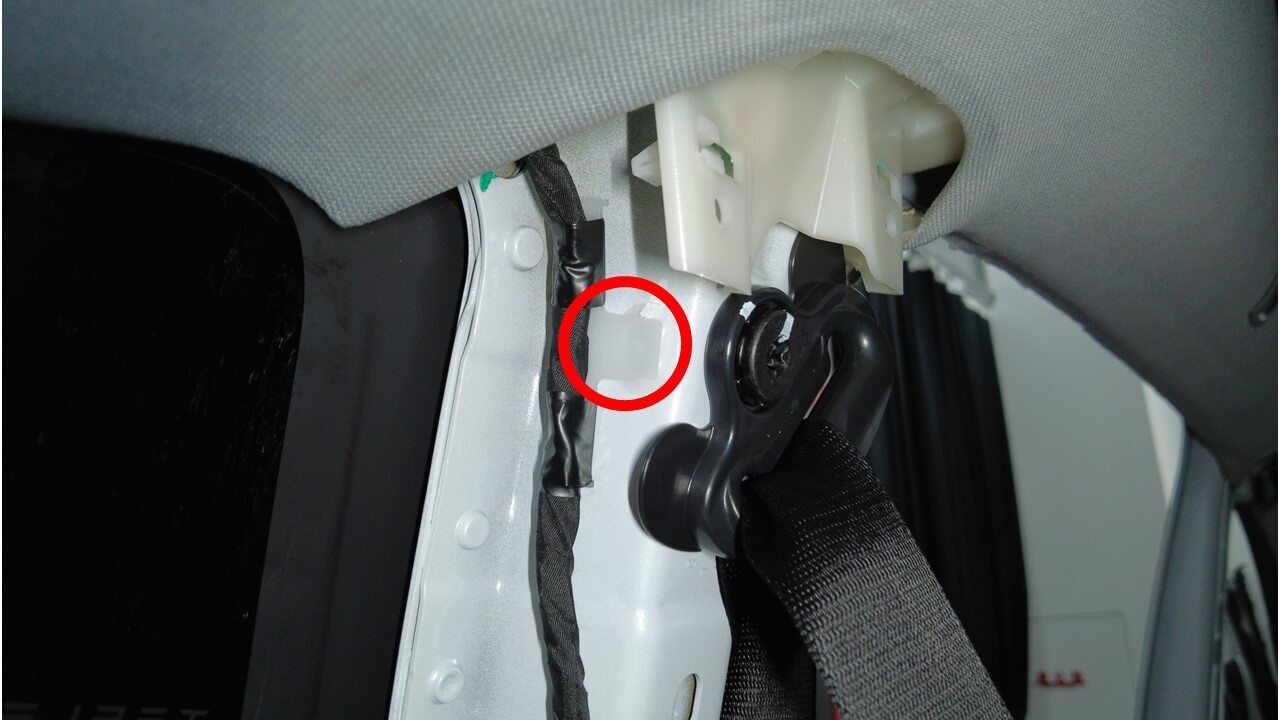

  44. 松开左侧 C 柱区域周围的左侧车身线束夹。

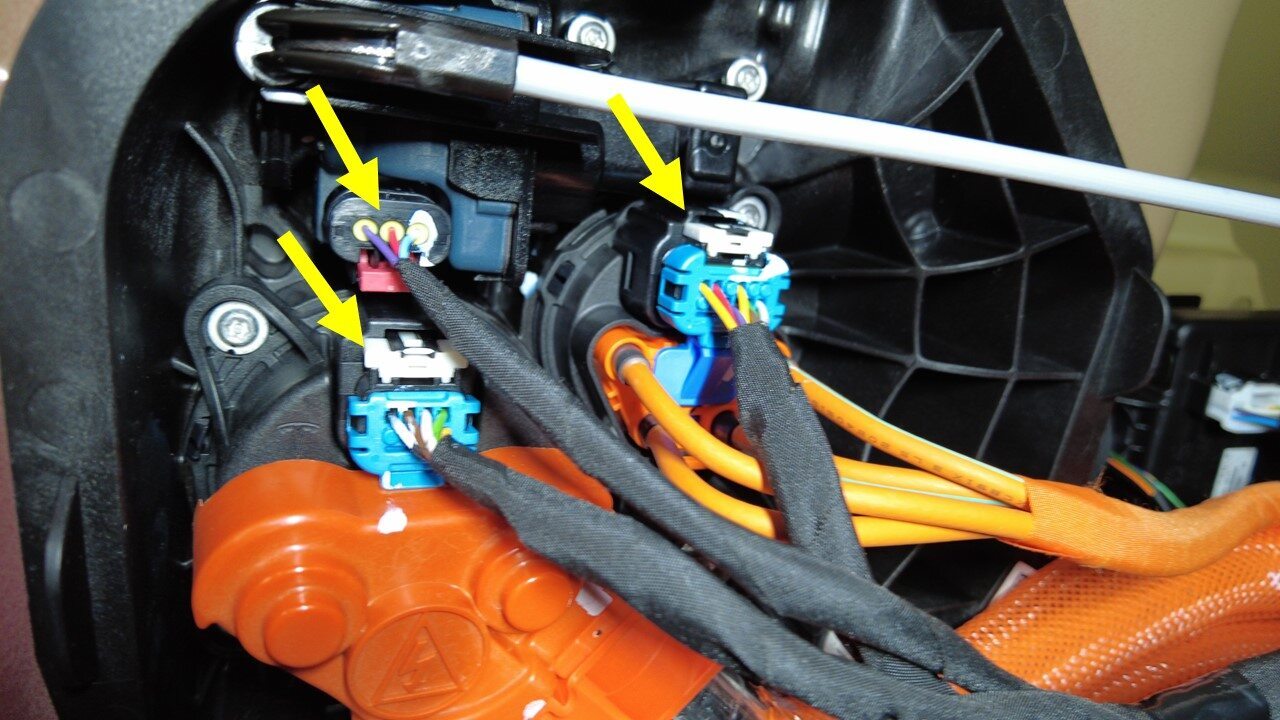

  45. 断开两个充电接口电子控制单元 (ECU) 连接器。

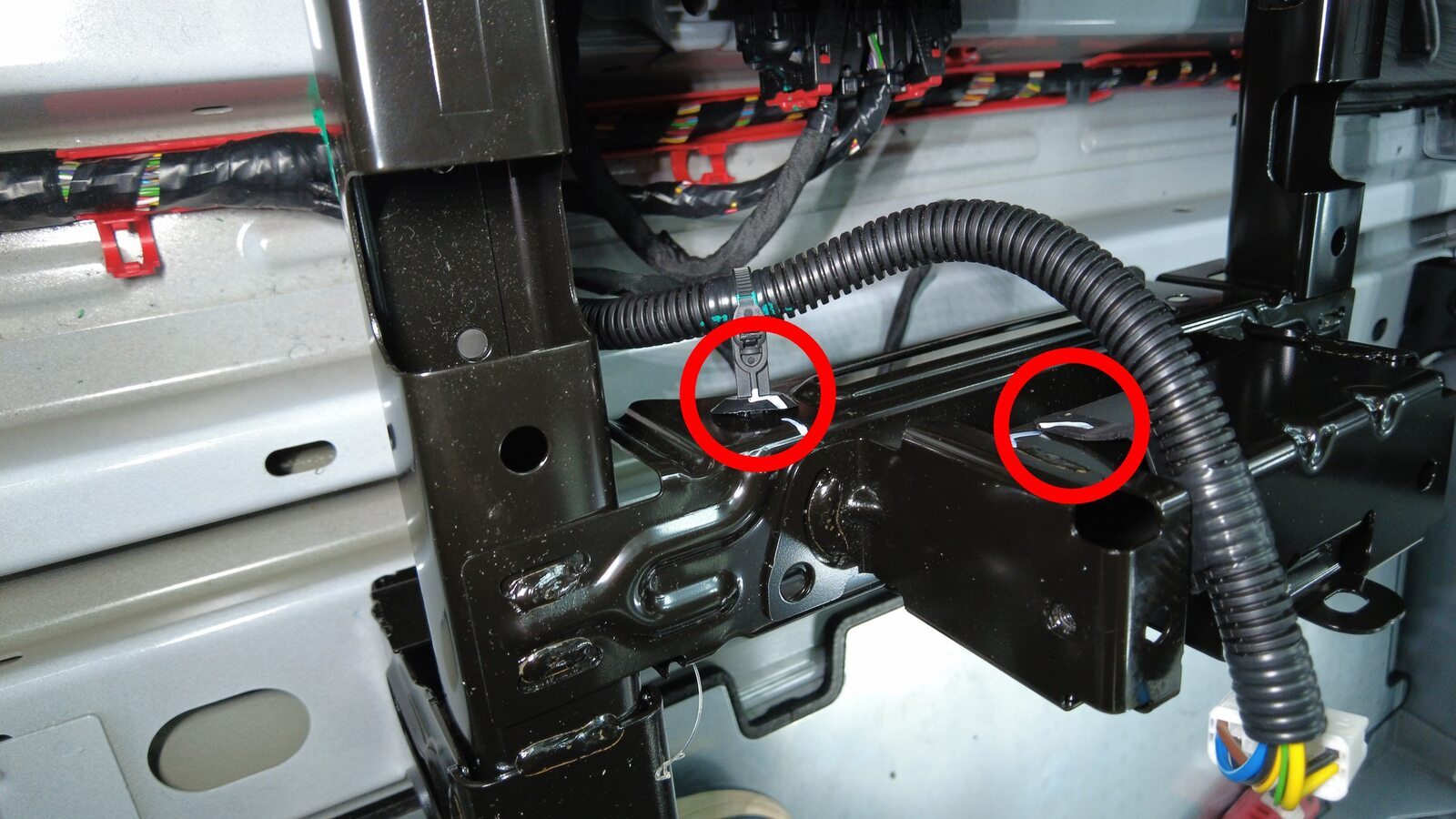

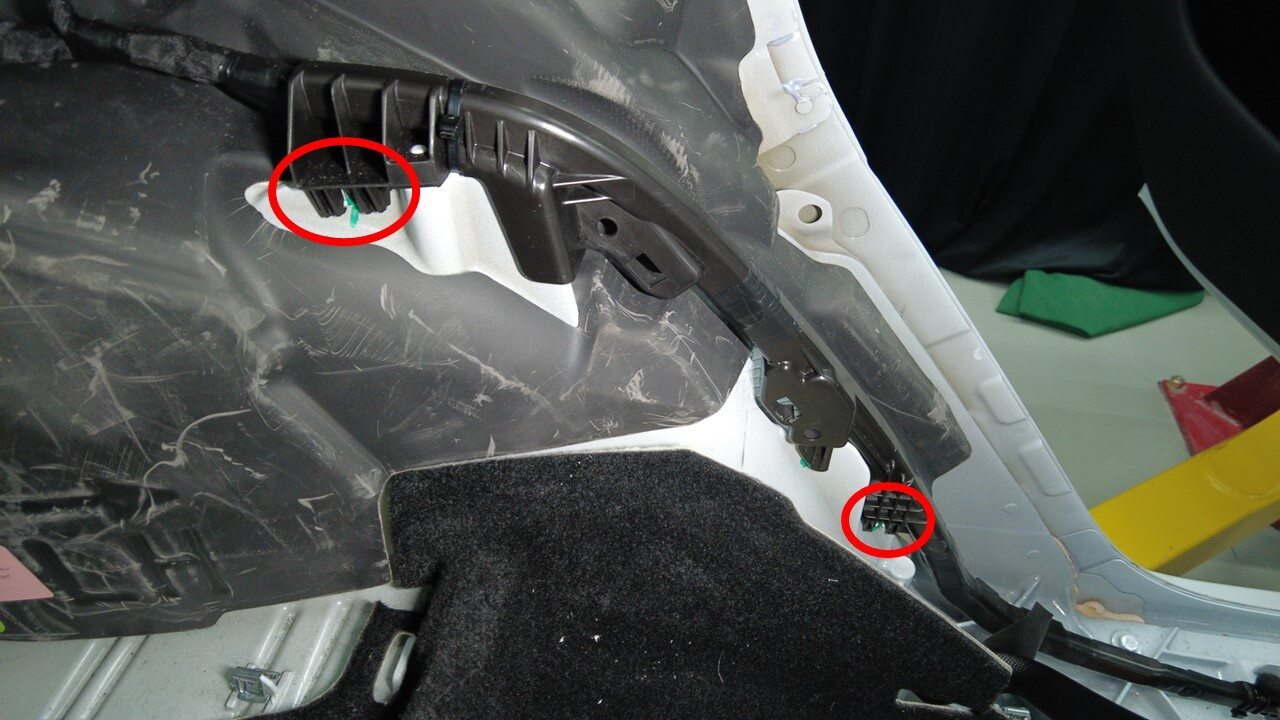

  46. 将左侧车身线束夹从后备箱左侧区域松开。
  47. 断开充电接口总成上的连接器。
  48. 将左侧车身线束接地带从后备箱左侧区域拆下。
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 棘轮/扭矩扳手
  49. 拆下后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))。

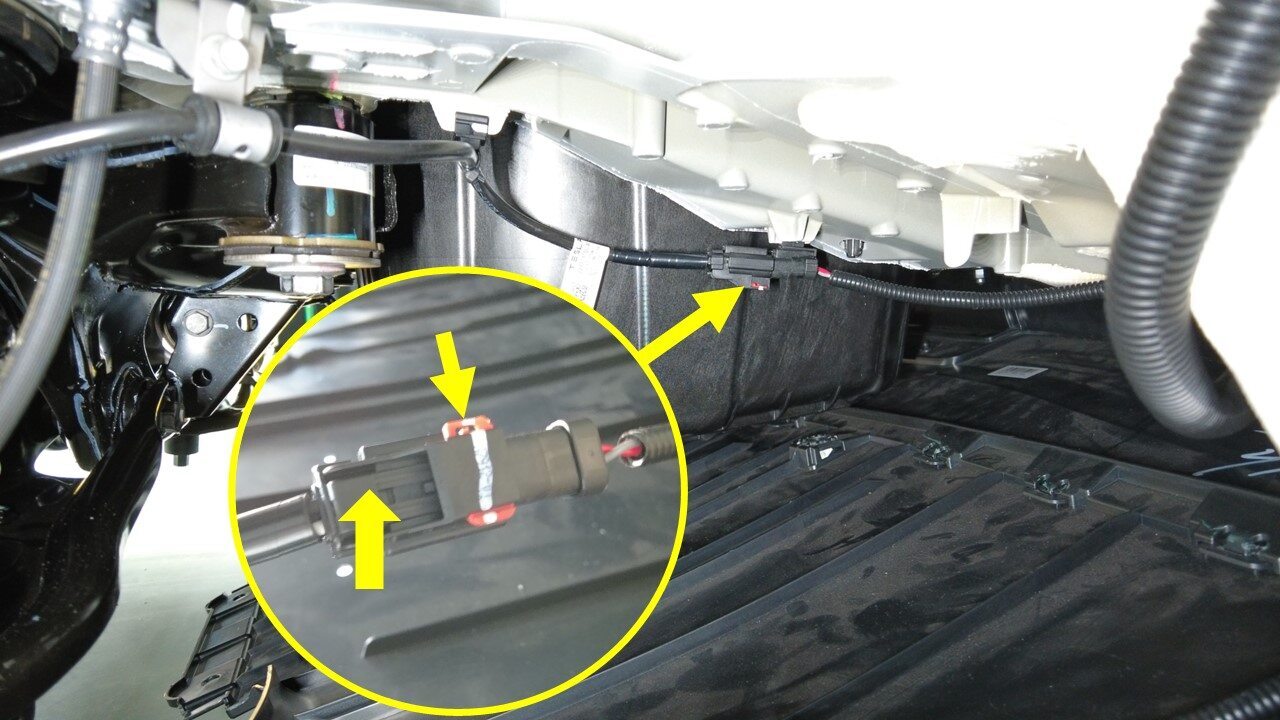

  50. 断开左后电子驻车制动 (EPB) 线束连接器。
    \
  51. 将左侧车身线束夹从后车底左后区域松开。
  52. 部分降下车辆，将其置于锁止位。

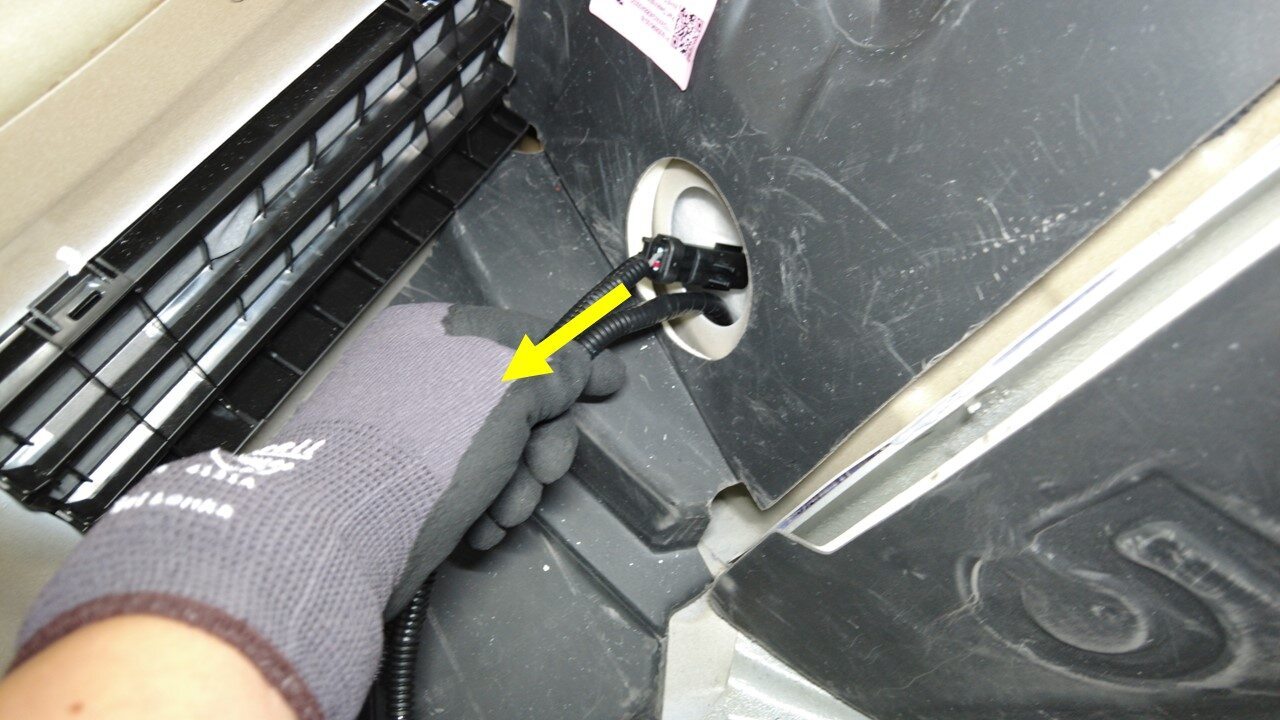

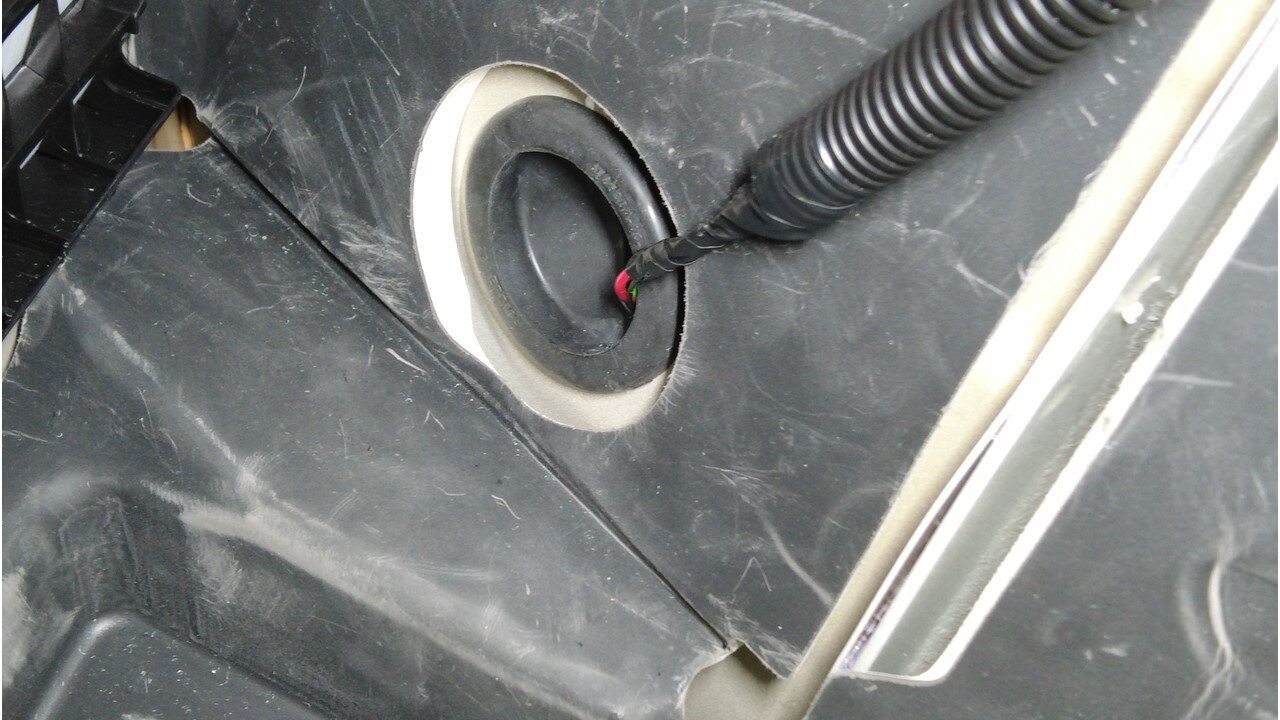

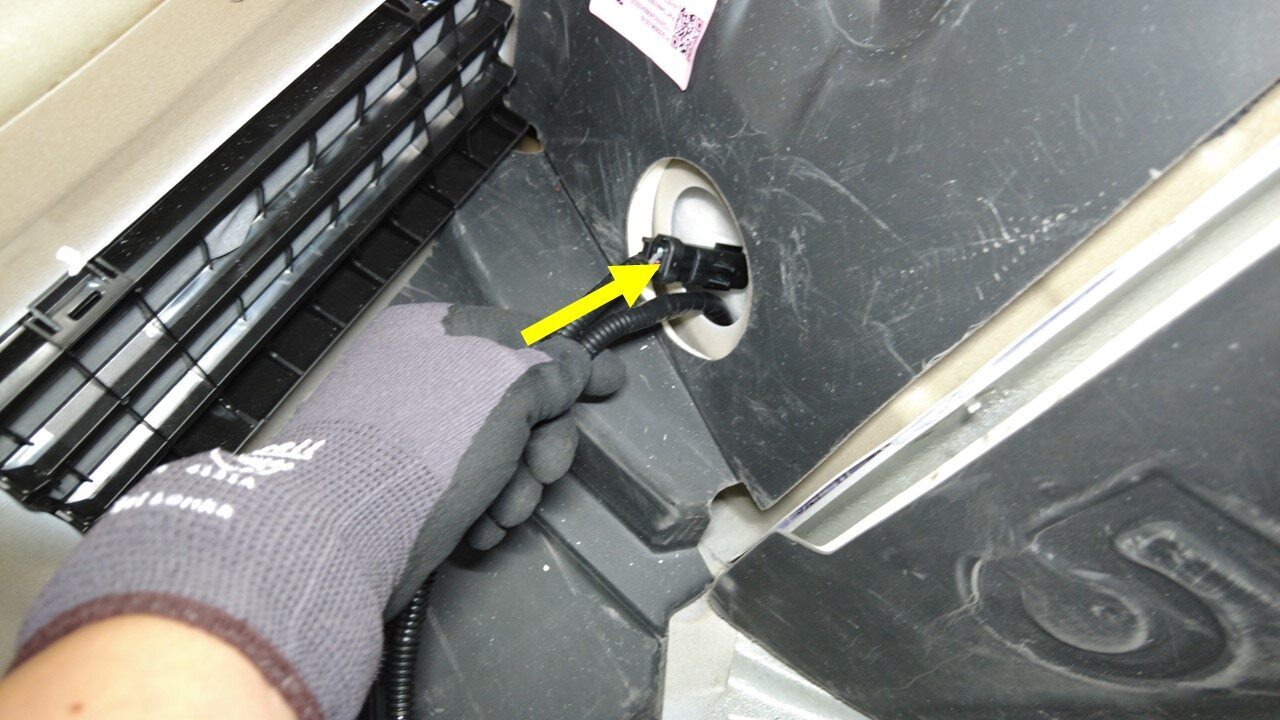

  53. 将左侧车身线束推动穿过左侧轮罩外总成。
    注
    线束需穿过左侧轮罩外总成。

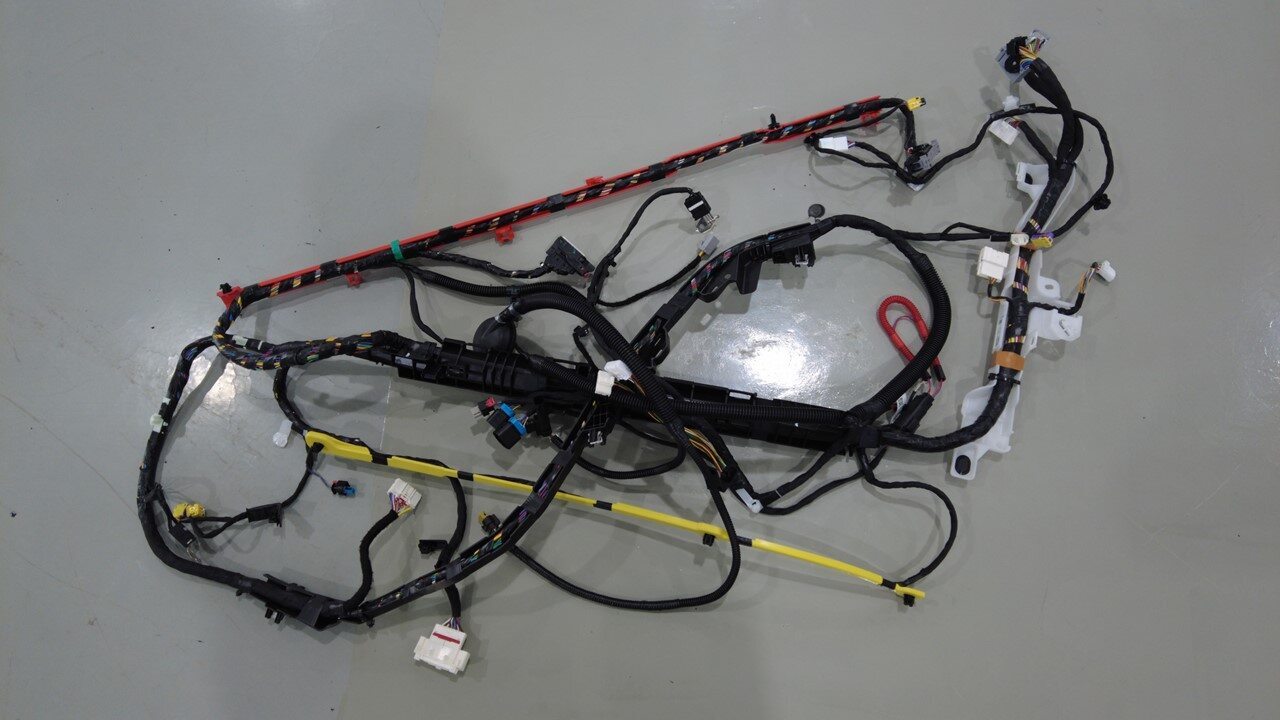

  54. 将左侧车身线束从车辆上拆下。

安装

  1. 将左侧车身线束放置到车辆上。
  2. 将左侧车身线束推动穿过左侧轮罩外总成。
    注
    线束需穿过左侧轮罩外总成，此外还需确保索环安装走向正确。
  3. 完全升起车辆，然后将举升机降低至锁止位。
  4. 将左侧车身线束夹紧固到后后车底左后区域。
  5. 连接左后电子驻车制动 (EPB) 线束连接器。
  6. 安装后饰板扩散器。请参阅 扩散器 - 后底板 ((拆卸和更换))。
  7. 将左侧车身线束接地带安装到后备箱左侧区域。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 棘轮/扭矩扳手
    • 棘轮/扭矩扳手
  8. 将左侧车身线束夹紧固到后备箱左侧区域。
  9. 将连接器连接到充电接口总成。
  10. 连接两个充电接口电子控制单元 (ECU) 连接器。
  11. 紧固左侧 C 柱区域周围的左侧车身线束夹。
  12. 连接左侧安全气帘线束连接器。
    注
    连接器完全就位后，可以听到次级锁销归位时发出的“咔嗒”声。
  13. 连接左侧电动支柱线束连接器。
  14. 将顶篷左后部紧固到车身上。请参阅 顶篷 - 后 ((拆卸和更换))。
  15. 连接第二排左侧卷收器连接器。
  16. 将左侧车身线束夹紧固到后车身上。
  17. 将左侧车身线束安装到后车身上。
  18. 连接第二排 60 百分比座椅连接器。
  19. 将左侧车身线束接地带安装到左后门槛板区域。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  20. 将左侧车身线束安装到前排座椅和中控台下方。
  21. 将左后车门线束连接器安装到 B 柱区域。
  22. 将左后车门线束连接器安装到 B 柱上。
  23. 连接 B 柱加速度计传感器连接器。
  24. 连接左前卷收器连接器。
    注
    连接器完全就位后，可以听到次级锁销归位时发出的“咔嗒”声。
  25. 将左侧车身线束夹紧固到左侧 B 柱区域。
  26. 将左侧线束夹紧固到 B 柱区域下方。
  27. 将左侧车身线束连接器连接到右前座椅下方。
  28. 将左侧车身线束连接器连接到约束控制模块 (RCM) 上。
  29. 将线束夹安装到第一排赛车座椅上。
  30. 将左侧车身线束夹紧固到前排座椅和中控台下方。
  31. 将左侧车身线束夹紧固到左前门槛板区域。
  32. 将左侧车身线束夹紧固到左侧 A 柱上。
  33. 连接顶篷线束连接器。
  34. 安装用于固定左侧 A 柱区域接地线束的螺栓。
    10 Nm (7.4 lbs-ft)
    提示
    推荐使用以下工具
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  35. 将 J4 车身连接器连接到左侧车辆控制器上。
  36. 将 J2 车身连接器连接到左侧车辆控制器上。
  37. 将 J5 车身连接器连接到左侧车辆控制器上。
  38. 将前部线束白色连接器 X909 连接到左侧车身线束上。
  39. 安装驾驶室右前地毯。请参阅 驾驶室地毯 - 前 - 右侧 ((拆卸和更换))。
  40. 安装驾驶室左前地毯。请参阅 驾驶室地毯 - 前 - 左侧 ((拆卸和更换))。
  41. 将中控台总成安装到车辆上。请参阅 中控台 2.0 ((拆卸和安装))。
  42. 安装左右 B 柱饰板。请参阅 外饰板 - B 柱 - 左侧 ((拆卸和安装))。
  43. 安装左侧和右侧 B 柱上饰板，请参阅饰板 - 下 - B 柱 - 左侧 ((拆卸和更换))。
  44. 将左前座椅安装到车辆上。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
  45. 将右前座椅安装到车辆上。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
  46. 连接低压电池电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
  47. 安装左前座椅前后螺栓。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。

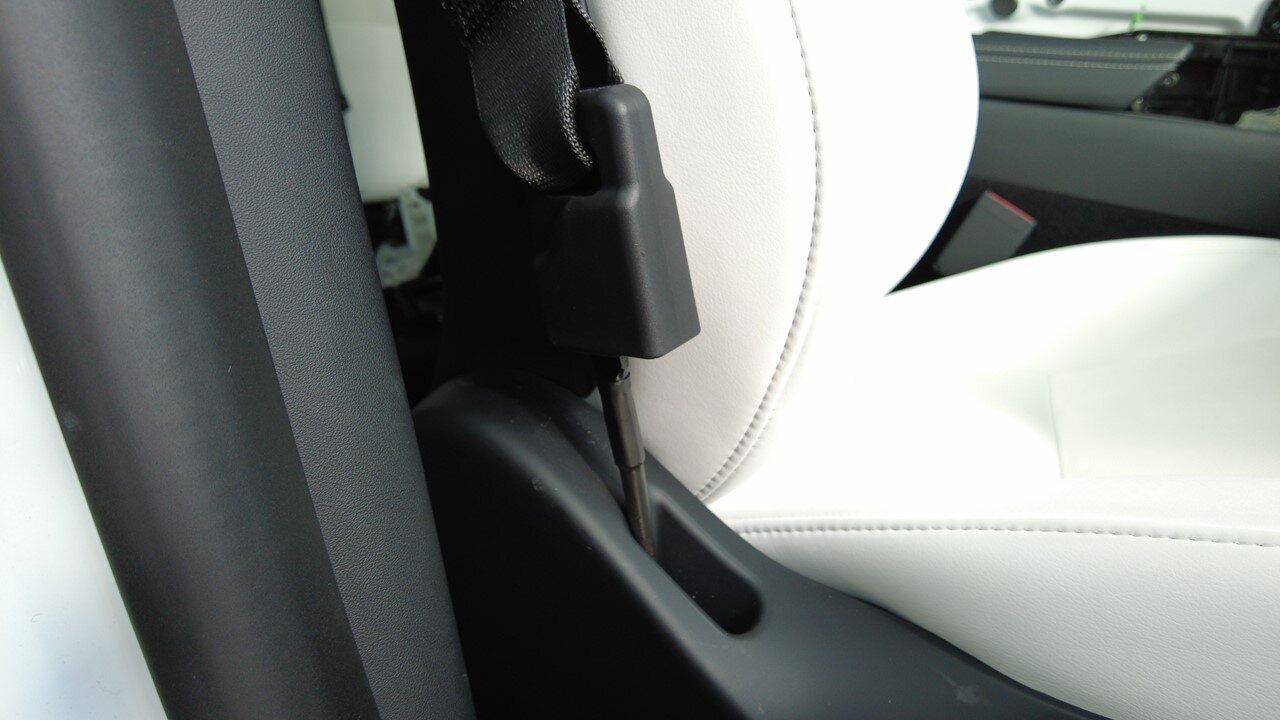

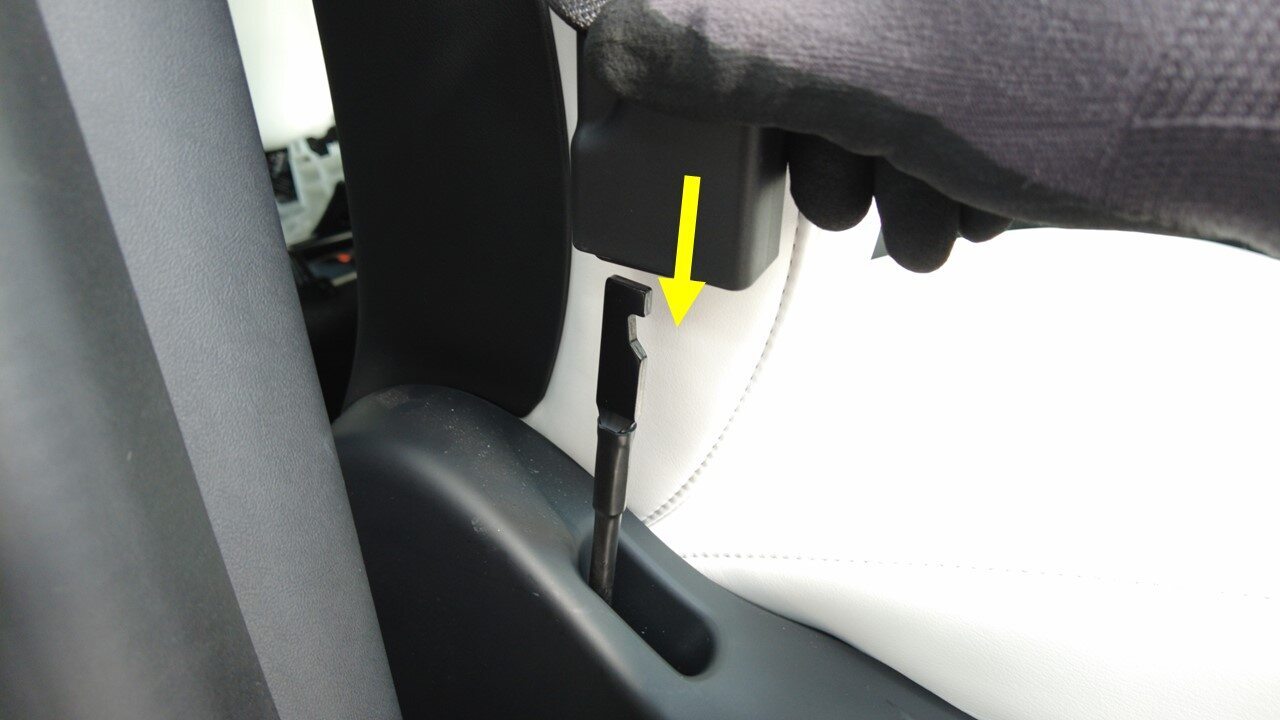

  48. 将座椅安全带卷收器安装到右前座椅预紧器上。
    注
    将卷收器插入座椅预紧器，执行推拉推测试确保其锁定到位。
  49. 连接第二排座椅放倒开关。
  50. 将充电接口手动释放缆索紧固到缆索支架上。
  51. 安装后备箱左侧 Rucket 支架。请参阅 后备箱侧面 Rucket 模块支架 - 左侧 ((拆卸和更换))。
  52. 将顶篷左后部安装到车身上。请参阅 顶篷 - 后 ((拆卸和更换))。
  53. 安装第二排座椅座垫。请参阅 坐垫 - 第二排座椅 ((拆卸和更换))。
  54. 解锁网关。请参阅 网关（解锁）。
  55. 启用“维护模式”。请参阅 维护模式。
  56. 选择Brakes > EPB Service Mode，点击电子驻车制动 (EPB) 字段中的BOTH和操作字段中的STOP，再点击Run，然后等待例行程序完成。
  57. 退出“维护模式”。请参阅 维护模式。
  58. 移走轮挡。
  59. 升起所有车窗，关闭所有四个车门。
