中控台 2.5 - 扶手 ((拆卸和更换))
校正代码
1519021002
FRT
0.45
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将扶手固定到中控台的螺钉(6 个) |
![]() 1.2 Nm (.9 lbs-ft) |
|
重复使用 | |
将扶手固定到中控台的螺钉(2 个) |
![]() 1.2 Nm (.9 lbs-ft) |
|
重复使用 |
拆卸
-
拆下后端模块总成。请参阅触摸屏 - 后显示器(拆卸和安装)。
注无需将后显示器从后端模块总成上拆下。
-

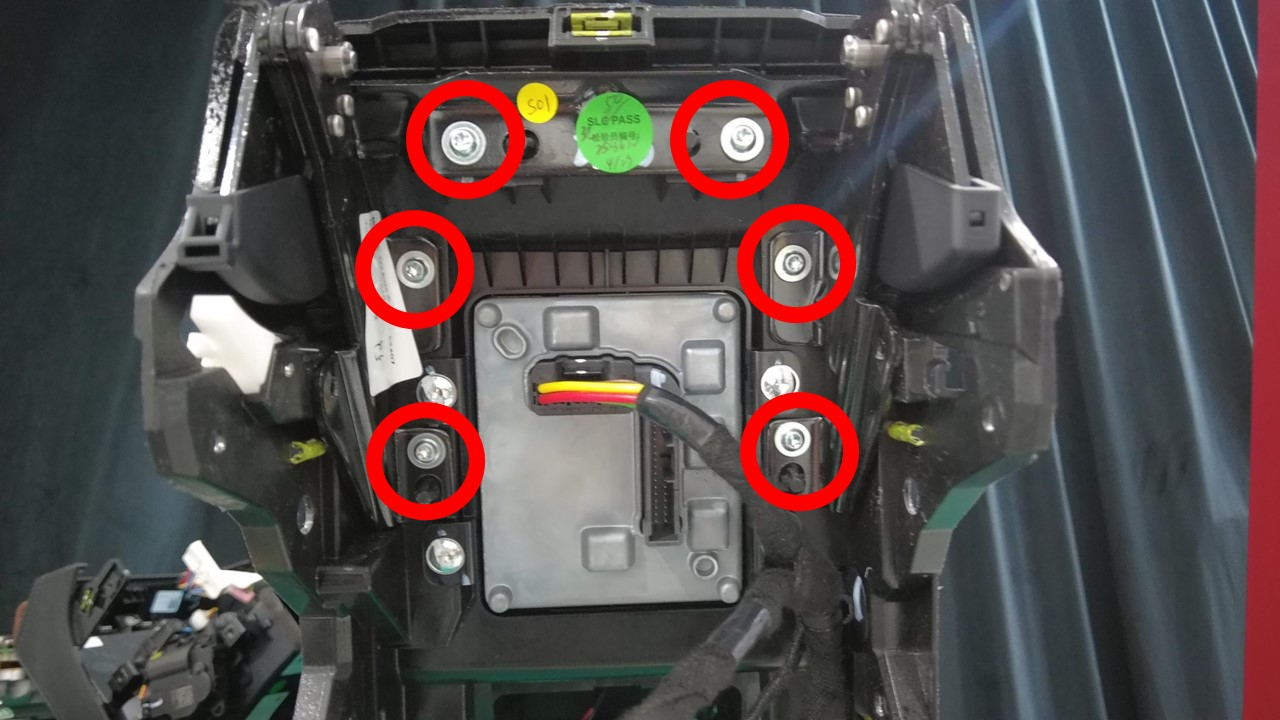

拆下将扶手固定到中控台的螺钉(6 个)。
TIp推荐使用以下工具:
- 梅花 T20 套筒
- 带角度测量的扭矩扳手
-

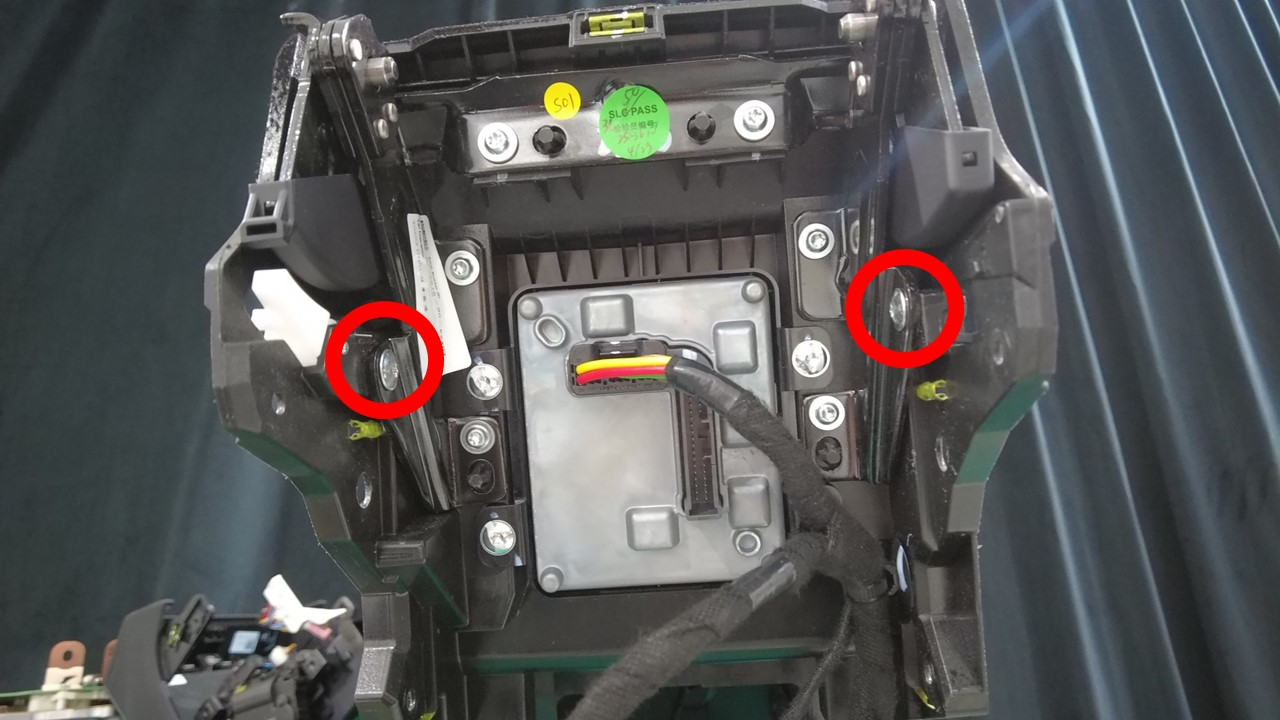

拆下将扶手固定到中控台的螺钉(2 个)。
TIp推荐使用以下工具:
- 梅花 T20 套筒
- 带角度测量的扭矩扳手

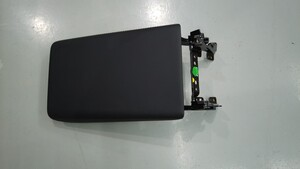

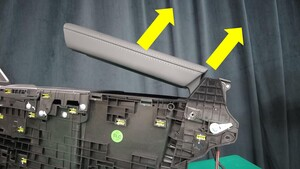

- 将扶手从中控台上拆下。
安装

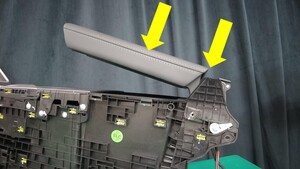

- 将扶手放置到中控台上。
-
安装将扶手固定到中控台的螺钉(6 个)。1.2 Nm (.9 lbs-ft)TIp推荐使用以下工具:
- 梅花 T20 套筒
- 带角度测量的扭矩扳手
-
拆下将扶手固定到中控台的螺钉(2 个)。1.2 Nm (.9 lbs-ft)TIp推荐使用以下工具:
- 梅花 T20 套筒
- 带角度测量的扭矩扳手
- 安装后端模块总成。请参阅触摸屏 - 后显示器(拆卸和安装)。
