膝部气囊 - 右侧 ((拆卸和更换))
校正代码
2001010402
FRT
0.24
注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2026-08-13: 添加了“先手动松开将膝部气囊固定到仪表板的螺栓”的说明。
- 2026-02-20: 添加了“如需通过本程序诊断辅助约束系统 (SRS) ，请使用 PROC_RCM_DISARM”的说明。
警告
通过执行本程序诊断车辆辅助约束系统 (SRS) 时，为避免任何气囊和预紧器展开，请禁用约束控制模块。重新安装所有车辆辅助约束系统部件后，请重新启用约束控制模块。
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟。断开 12V/低压电池以及紧急响应回路。否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
如果处理不当，辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
注
仅北美车辆装配有膝部气囊。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将右前膝部气囊固定到仪表板的螺栓（4 个） |
 8.5 Nm (6.3 lbs-ft) |
|
更换 | 1116594-00-B |
拆卸
- 打开所有车门，完全降下所有车窗。
- 断开低压电源请参阅 低压电源（锂）（断开和连接） (Modify)。
-

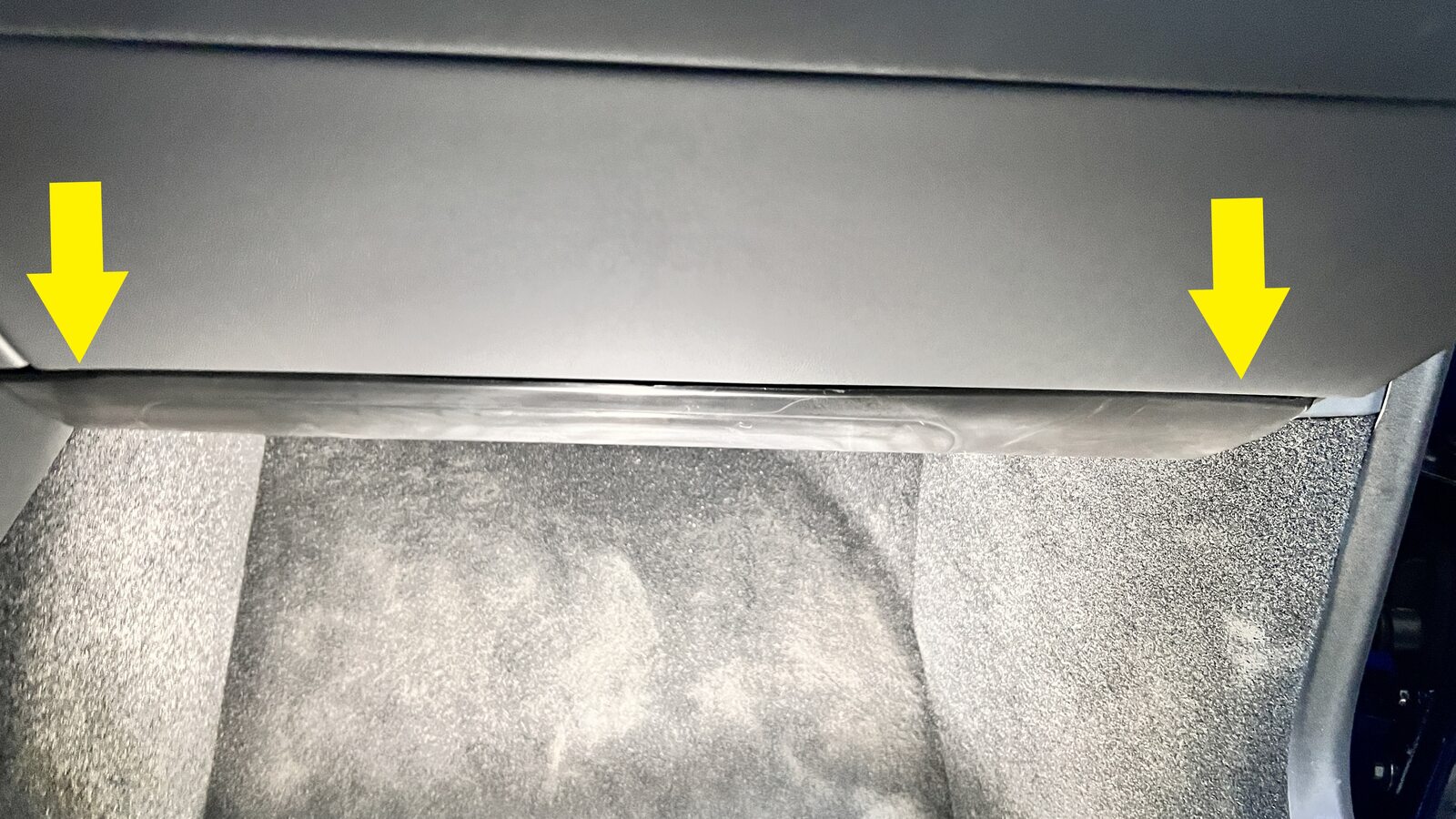

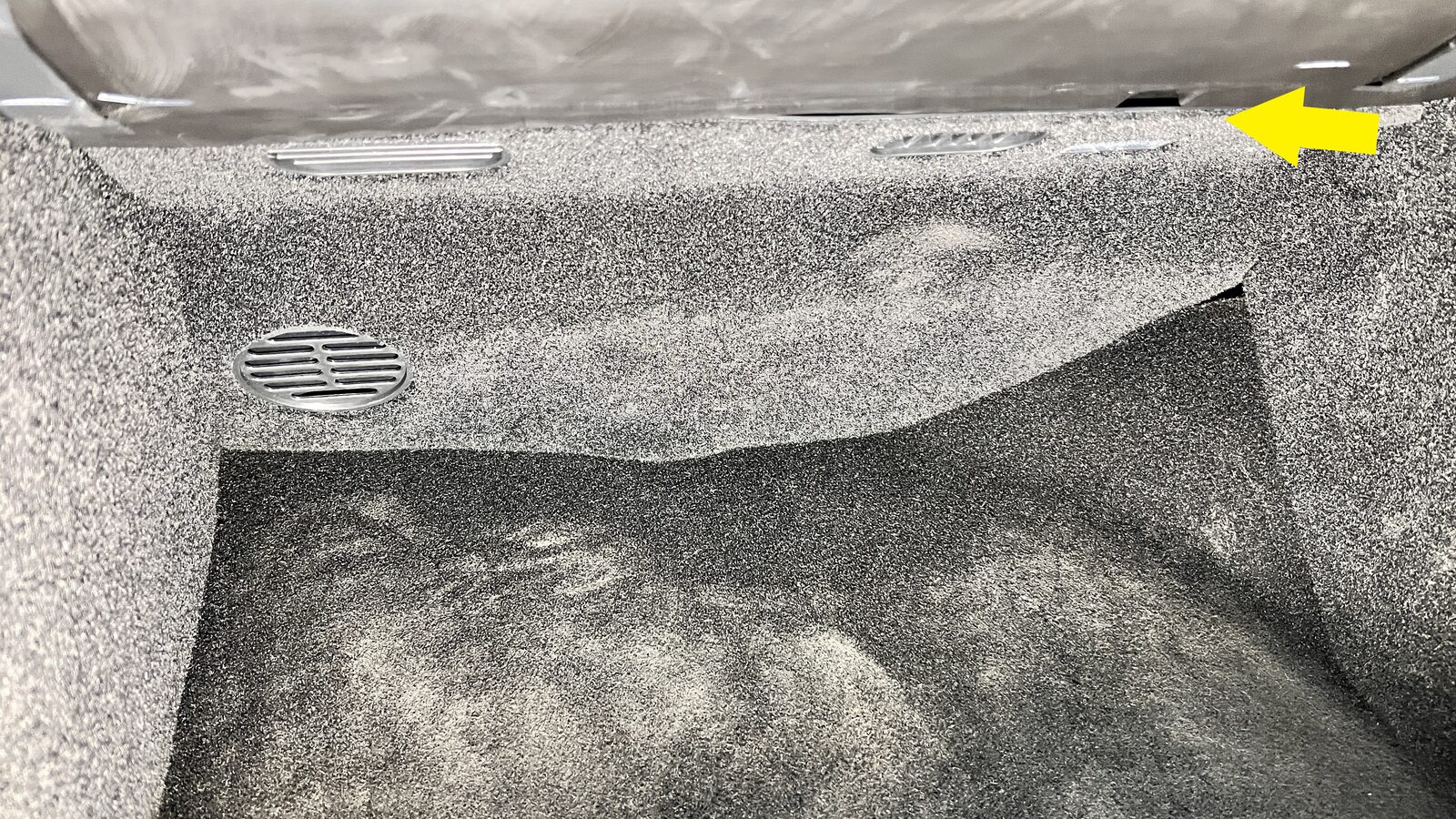

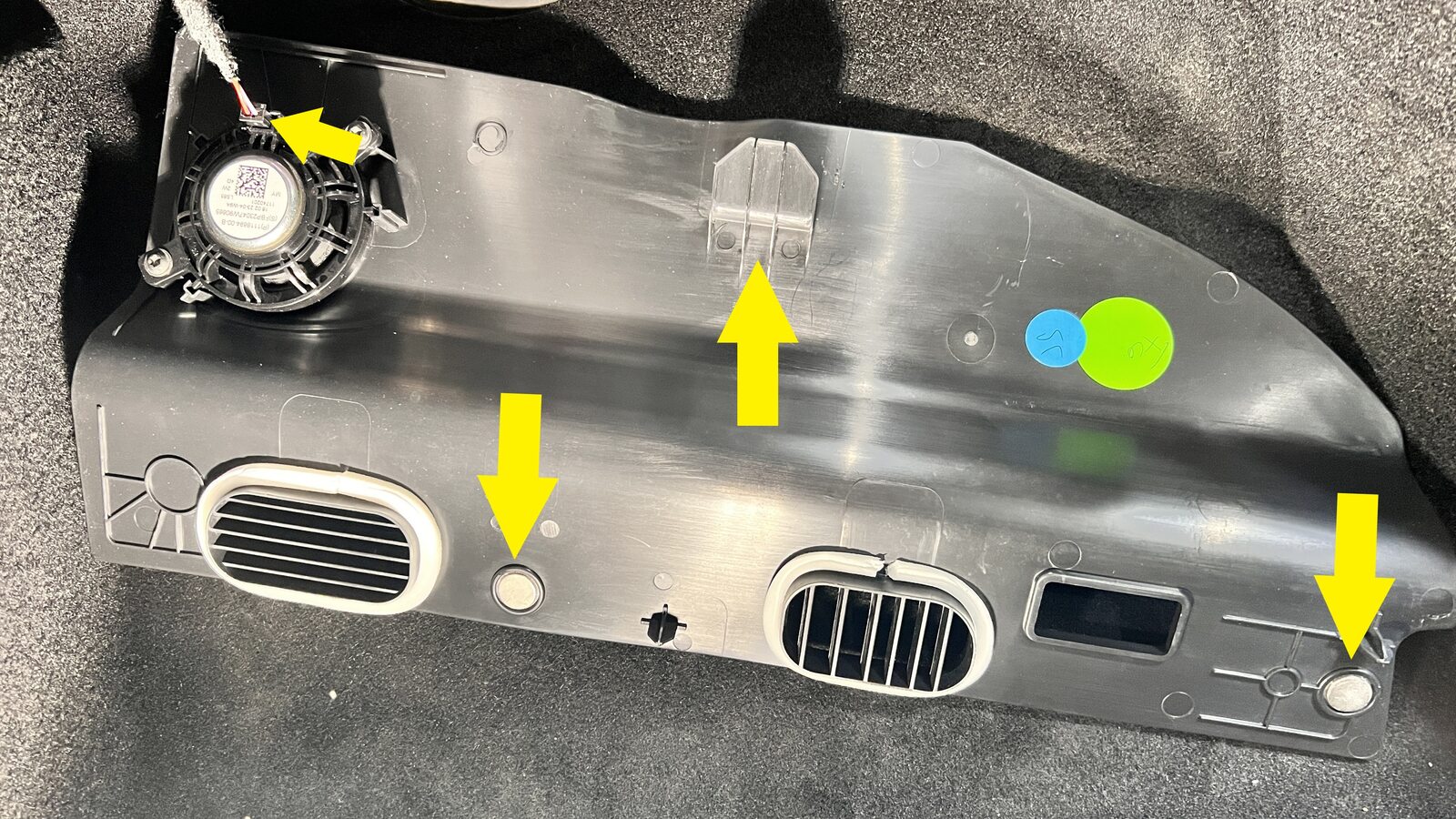

松开右侧脚部空间盖板。
-
拆下膝部气囊螺栓帽。
-

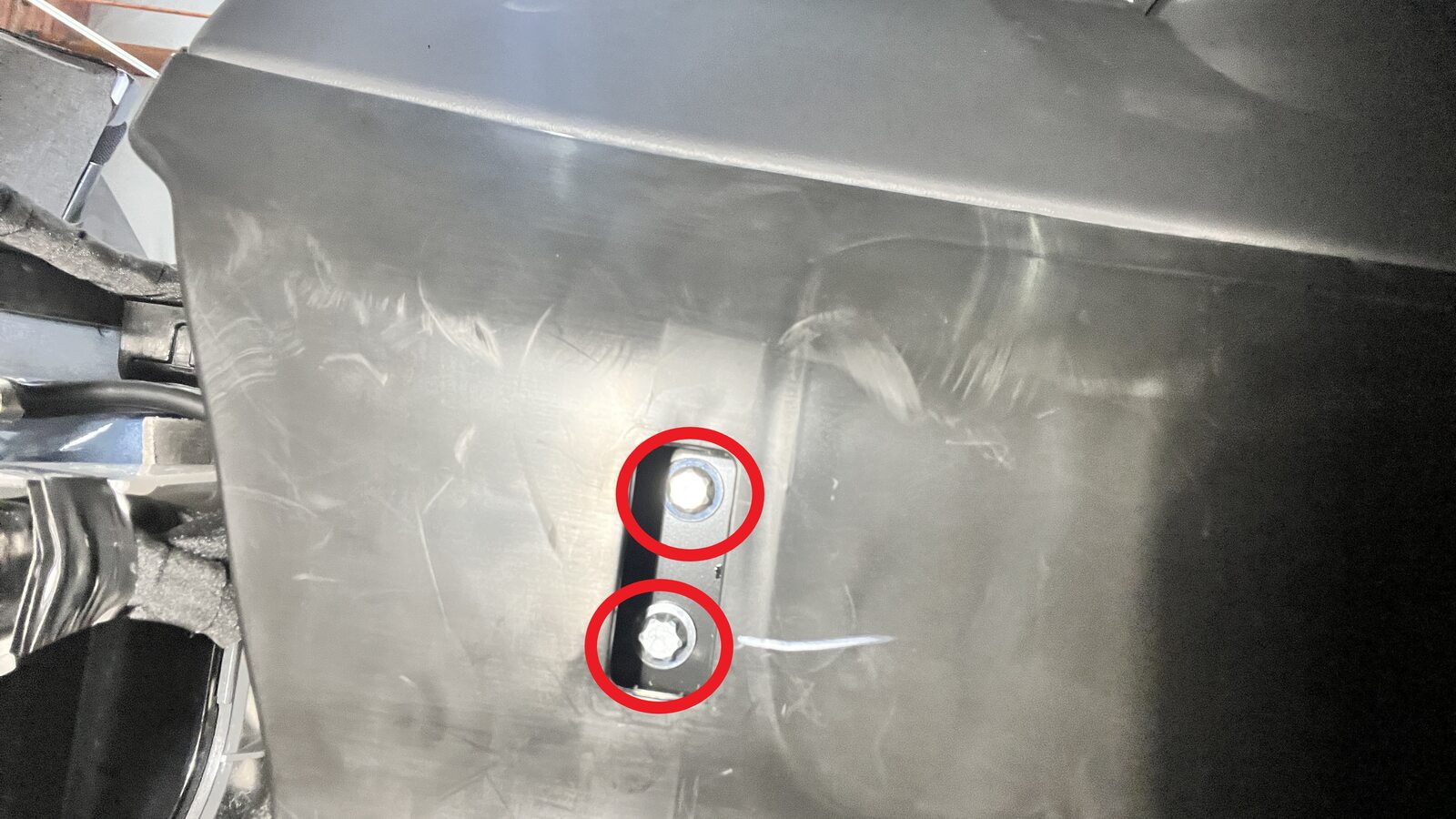

拆下并弃用将膝部气囊固定到仪表板的螺栓（4 个）。
提示推荐使用以下工具
- 外梅花套筒 E10
注先手动松开螺栓，然后使用电动棘轮将其彻底拆下。 -

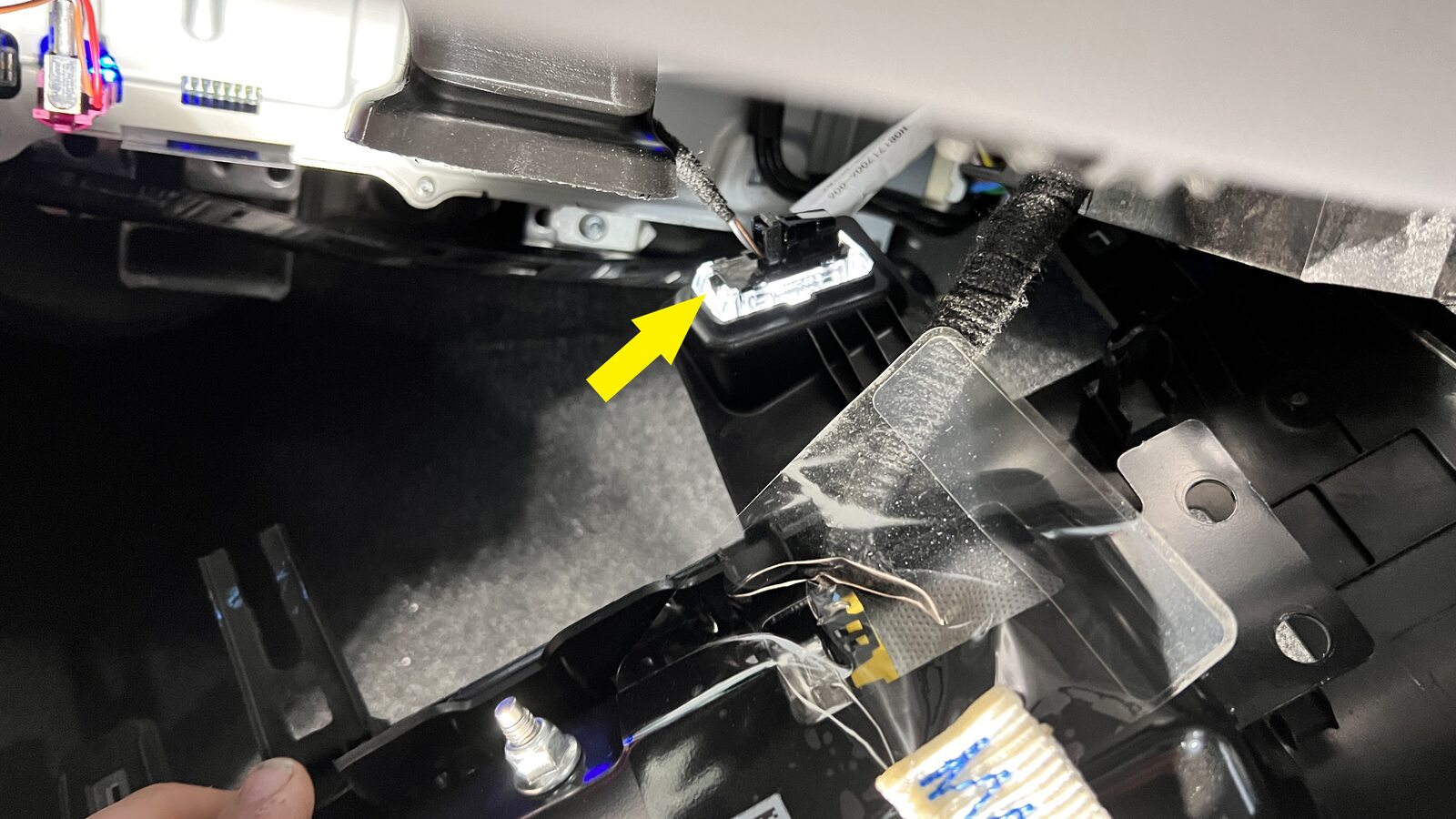

断开膝部气囊线束连接器，然后将气囊从车辆上拆下。
注揭下气囊背面塑料膜。
-

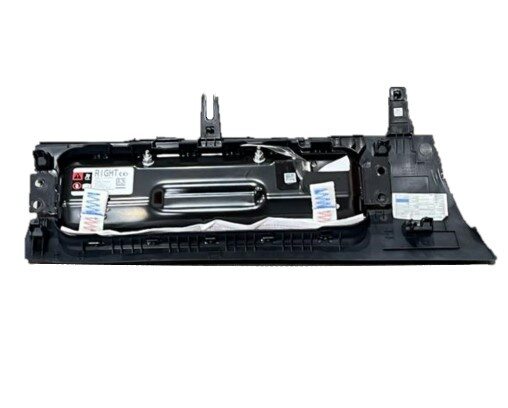

用 90 度长凿沿气囊总成后部边缘撬动，同时弯折膝部气囊盖板周边，以松开盖板周边的各个气囊锁片。
-
向上转动气囊，松开盖板周边的气囊前部锁片，然后将气囊从盖板上拆下。
警告妥善弃置气囊。
安装
-
将膝部气囊安装到膝部气囊罩上。
注安装金属锁片时，请先接合后部锁片，再压入前部锁片。
-
连接膝部气囊线束连接器，然后将膝部气囊安装到车辆上。

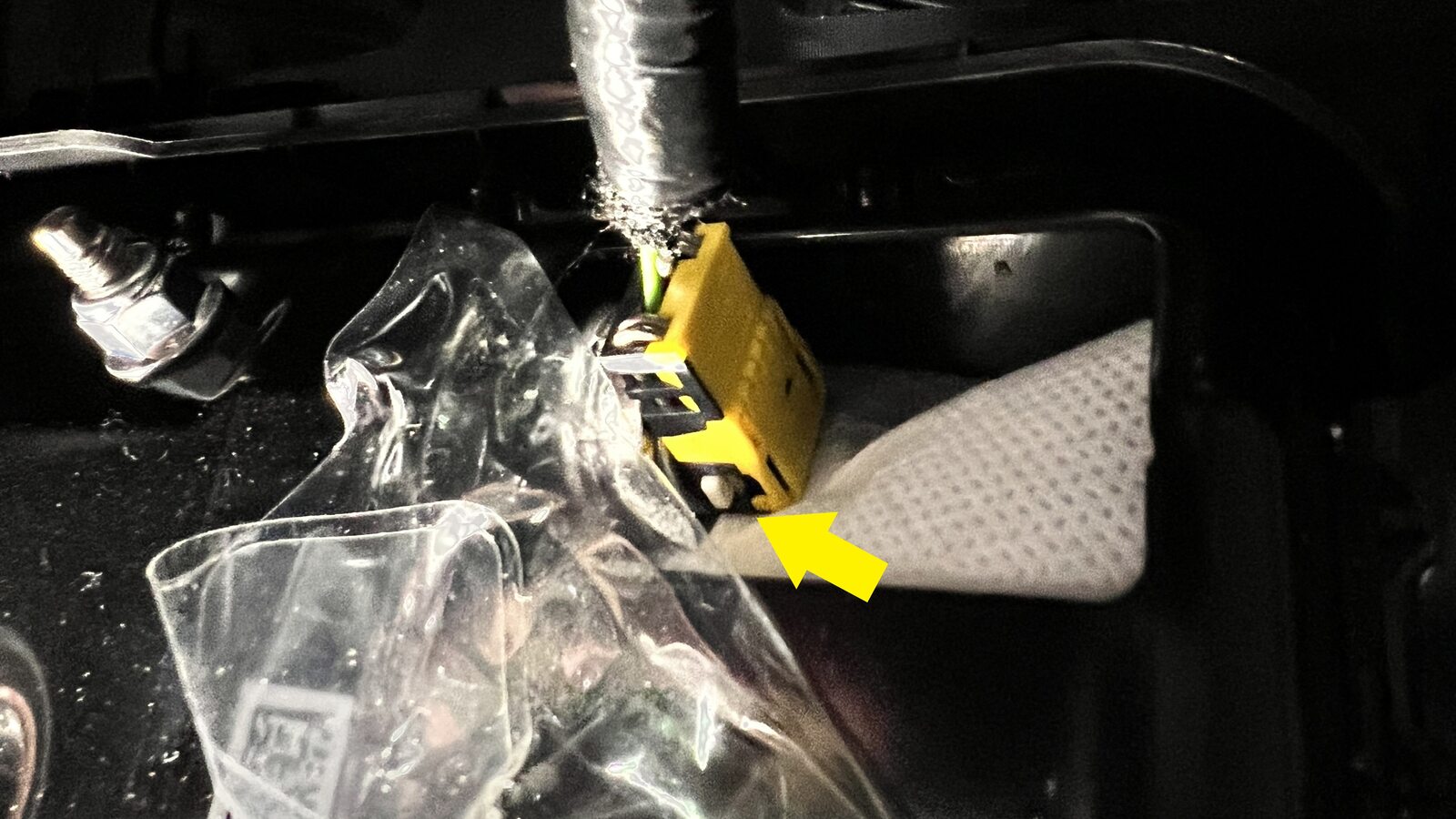

注将塑料膜重新贴至引爆装置总成上。
-
安装新的螺栓（4 个），将右侧膝部气囊固定到仪表板。8.5 Nm (6.3 lbs-ft)提示推荐使用以下工具
- 外梅花套筒 E10
-
安装膝部气囊螺栓帽。
-
安装右侧脚部空间罩。
- 连接低压电源。请参阅 低压电源（锂）（断开和连接） (Modify)。
- 升起所有车窗并关闭所有车门。
