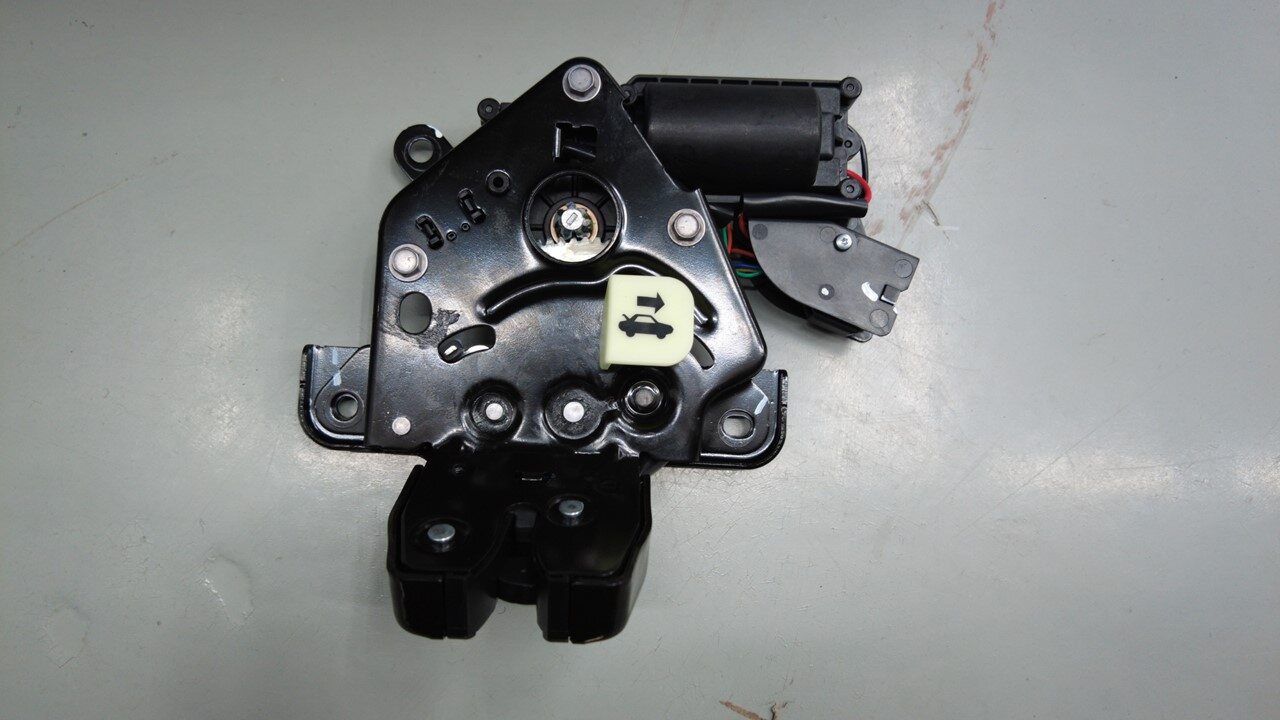

掀背车门拉紧闩锁 ((拆卸和更换))

校正代码 1120020102 FRT 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格掀背车门拉紧闩锁 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将卷带闩锁固定到掀背尾门的螺栓(3 个)
10 Nm (7.4 lbs-ft)
  • 4 英寸加长件
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下掀背尾门下饰板。请参阅掀背车门下部饰板 - 后扬声器 ((拆卸和更换))

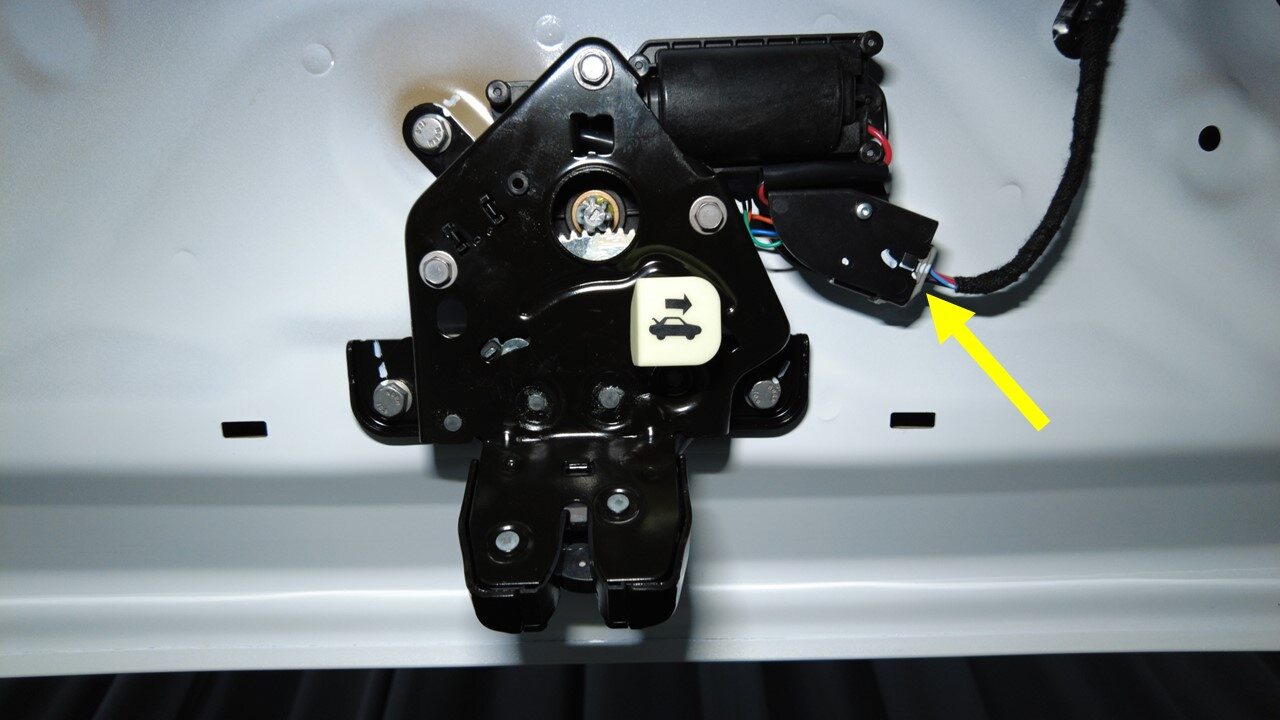

  2. 断开卷带闩锁连接器。

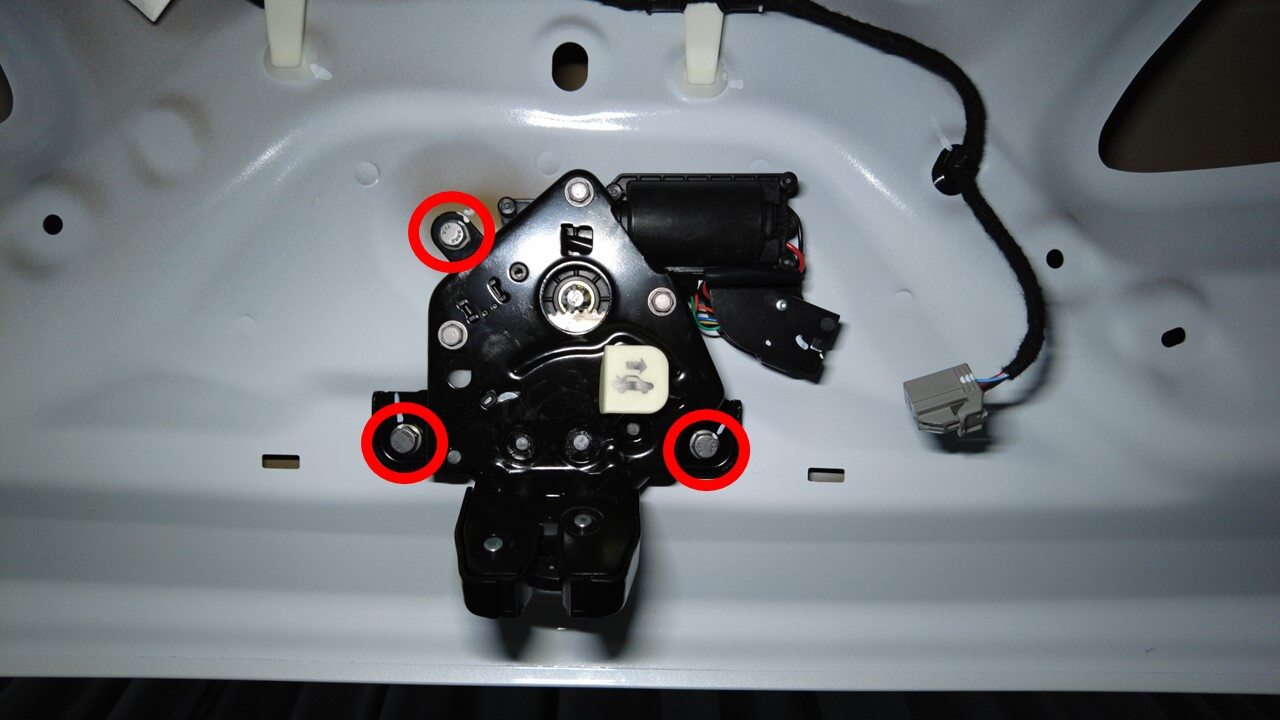

  3. 拆下将卷带闩锁固定到掀背尾门的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手

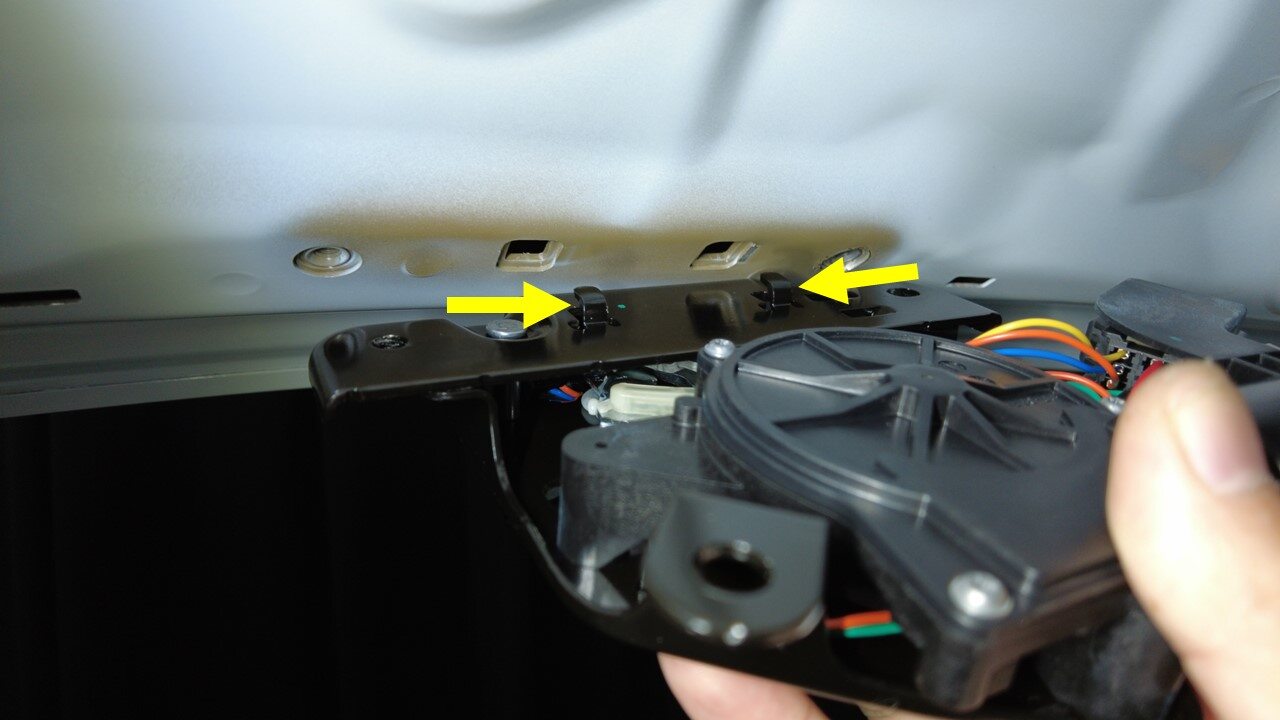

  4. 向上滑动卷带闩锁并松开锁片(2 个),然后将卷带闩锁从掀背尾门上拆下。

安装

  1. 将卷带闩锁锁片(2 个)滑入掀背尾门。
  2. 安装将卷带闩锁固定到掀背尾门的螺栓(3 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  3. 连接卷带闩锁连接器。
  4. 安装掀背尾门下饰板。请参阅掀背车门下部饰板 - 后扬声器 ((拆卸和更换))
