线束 - 掀背尾门饰板(带收音机)(拆卸和更换)

校正代码 待定 FRT 0.15 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 拆下掀背尾门下饰板。请参阅掀背车门下部饰板 - 后扬声器 ((拆卸和更换))

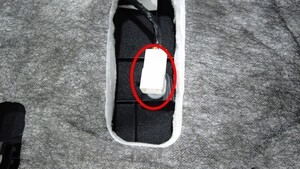

  2. 断开掀背尾门开关连接器。
  3. 断开掀背尾门灯连接器。

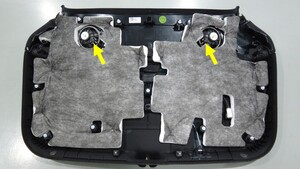

  4. 断开掀背尾门扬声器连接器(2 个)。

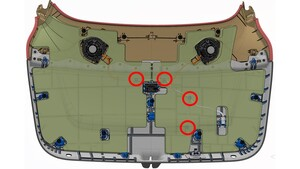

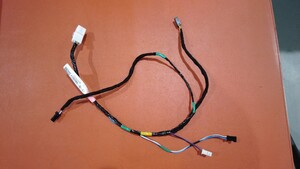

  5. 松开将掀背尾门线束固定到掀背尾门下饰板的夹子和挂钩(4 个),然后将线束从车辆上拆下。

安装

  1. 将掀背尾门线束穿过 NVH 垫,然后安装将掀背尾门线束固定到掀背尾门下饰板的夹子和挂钩(4 个).
  2. 连接掀背尾门扬声器连接器(2 个)。
  3. 连接掀背尾门灯连接器。
  4. 连接掀背尾门开关连接器。
  5. 安装掀背尾门下饰板。请参阅掀背车门下部饰板 - 后扬声器 ((拆卸和更换))
