前螺旋弹簧和减震器 - 前上方控制臂支座 - LH（拆卸和更换）

校正代码 3115010702 FRT 0.60 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 拆下左前上方控制臂。请参阅控制臂 - 上方 - 前 - LH（拆卸和更换）。

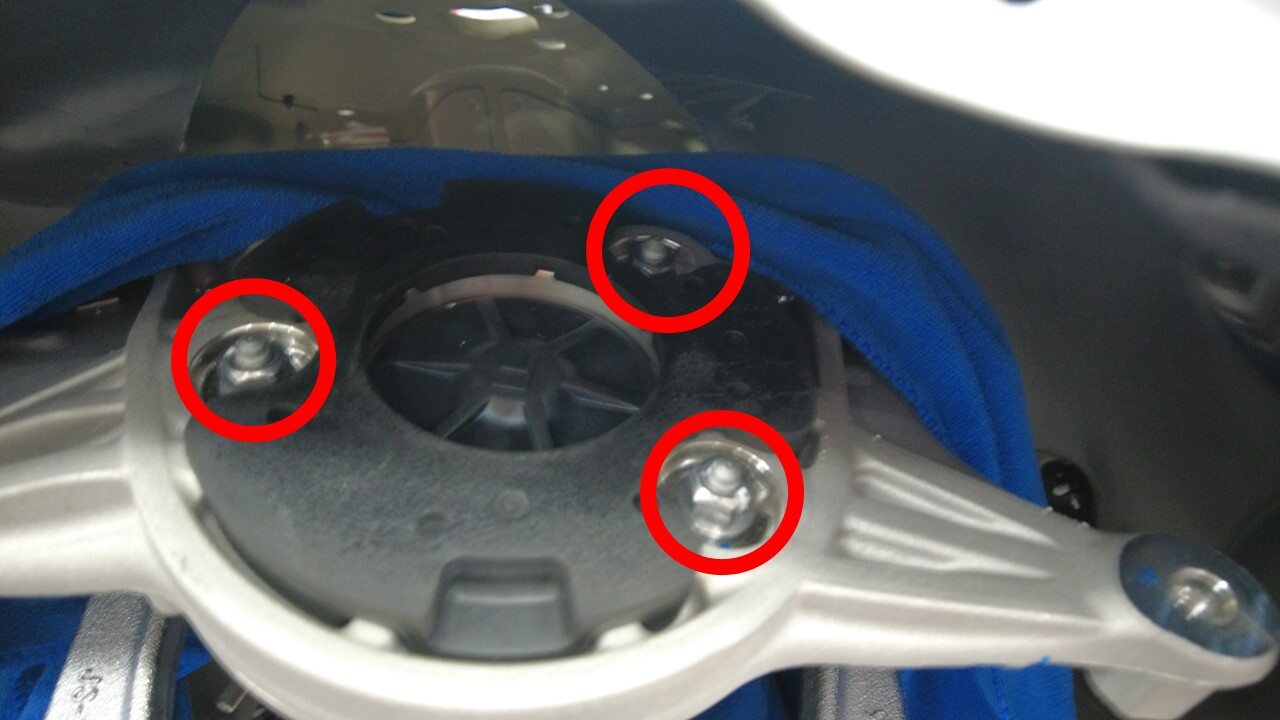

  3. 拆下将前上方控制臂支座固定到左前弹簧和减震器总成的螺母（3 个）。
    Informational PurposesAn informational icon, calling your attention
    注
    在侧面放置一块毛巾，以免刮花轮毂内衬。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手

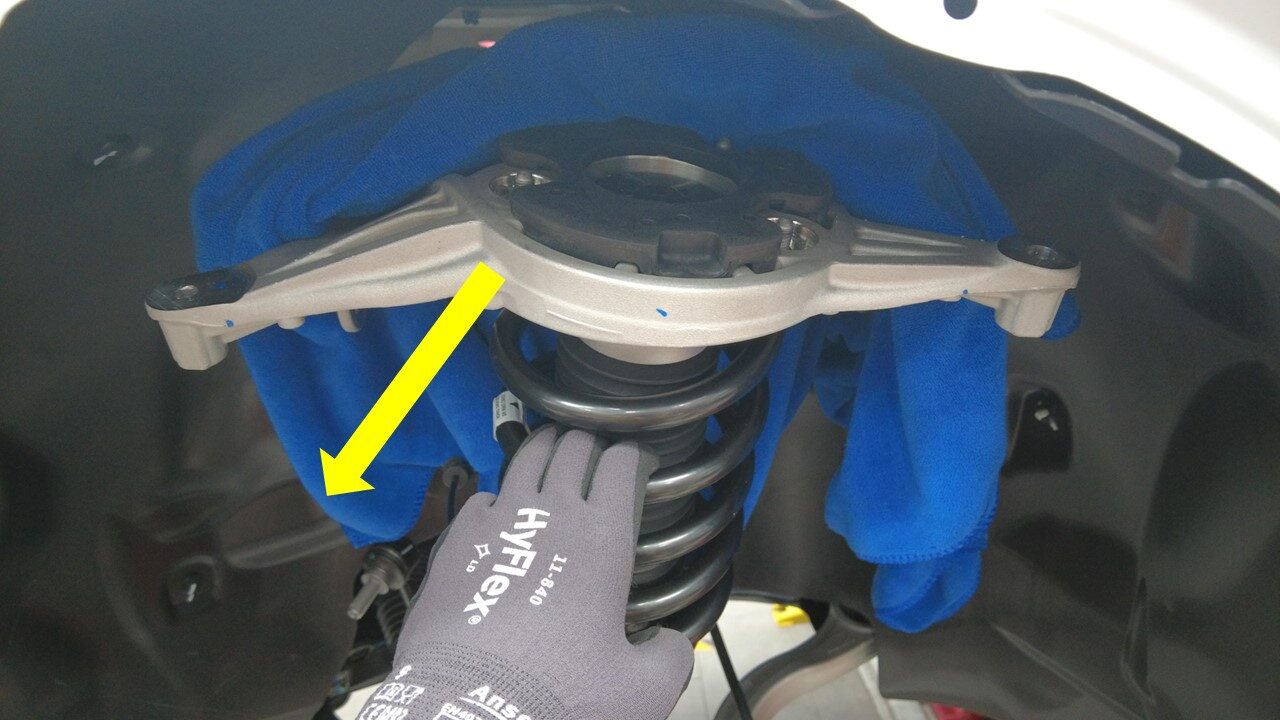

  4. 将前上方控制臂支座从左前弹簧和减震器总成上拆下。

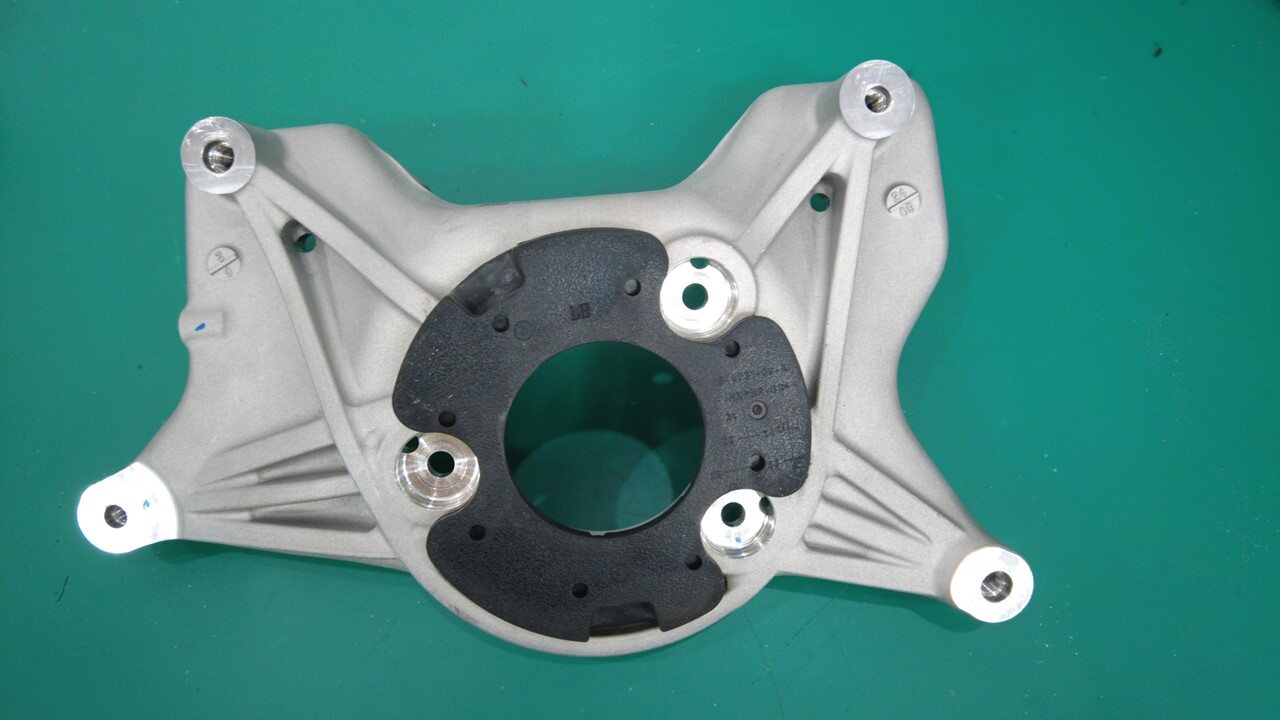

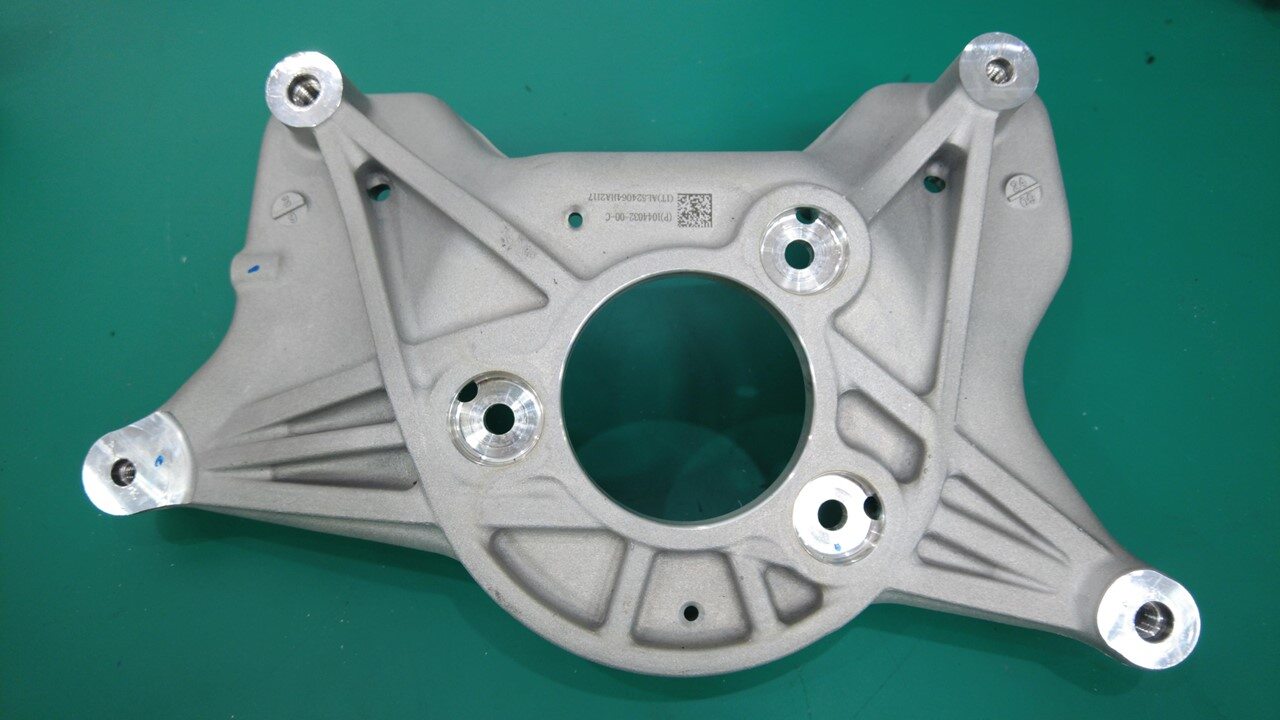

  5. 将隔离器从前上方控制臂支座上拆下。

安装

  1. 将隔离器安装到前上方控制臂支座上。
    Informational PurposesAn informational icon, calling your attention
    注
    确保两个锁片均已正确就位。
  2. 将左前上方控制臂支座安装到左前弹簧和减震器总成上，然后安装将支座固定到减震器总成的螺母（3 个）。
    23 Nm (17.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 13 毫米套筒
    • 无绳棘轮/冲击钻
    • 回旋头棘轮/回旋头扭矩扳手
  3. 安装左前上方控制臂。请参阅控制臂 - 上方 - 前 - LH（拆卸和更换）。
  4. 请参阅“定位要求”表，确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行，请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架。
