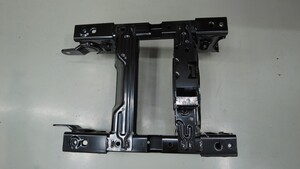

第一排座椅下部支撑框架 ((拆卸和更换))
校正代码
1301021202
FRT
1.00
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
警告
座椅底座的边缘很锋利，可能会造成人身伤害。将座椅从车上拆下时，以及在座椅底座上或其附近进行相关作业时，请佩戴防割手套。
扭矩规格
| 描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
|---|---|---|---|---|
| 将第一排赛车座椅固定到车身的螺栓（4 个） |
 33.5 Nm (24.7 lbs-ft) |
|
更换 | 1490674-00-A |
拆卸
- 将前排座椅从车辆上拆下。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
- 拆下中控台。请参阅中控台 2.0 ((拆卸和安装))。
- 拆下左右 B 柱下饰板。请参阅B 柱下部饰板 - 左 ((拆卸和更换))。
-

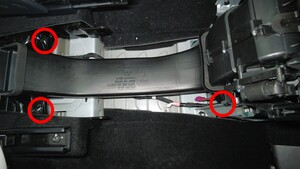

松开将中控台风管固定到 HVAC 总成的卡子（3 个），然后将其从车辆上拆下。
-
使用小号一字螺丝刀松开黑色锁片，然后拆下 OBD 接口。
- 拆下左前地毯。请参阅驾驶室地毯 - 前 - 左 ((拆卸和更换))。
- 拆下右前地毯。请参阅驾驶室地毯 - 前 - 右 ((拆卸和更换))。
- 拆下后地毯。请参阅地毯 - 驾驶室后部 ((拆卸和更换))。
-

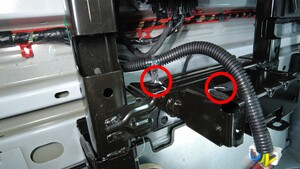

松开将电气线束固定到第一排赛车座椅的夹子（2 个）。
-

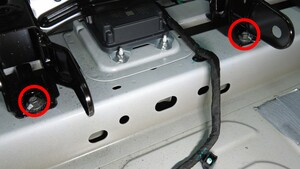

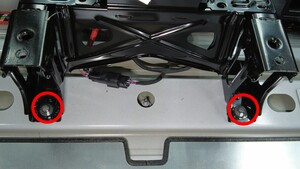

拆下并弃用将第一排赛车座椅固定到车身的螺栓（4 个），然后将第一排赛车座椅从车辆上拆下。
注推荐使用以下工具：
- 11 毫米套筒
安装
-
安装新的螺栓（4 个），将第一排赛车座椅固定到车身。33.5 Nm (24.7 lbs-ft)注推荐使用以下工具：
- 11 毫米套筒
-
安装将电气线束固定到第一排赛车座椅的夹子（2 个）。
- 安装后地毯。请参阅地毯 - 驾驶室后部 ((拆卸和更换))。
- 安装右前地毯。请参阅驾驶室地毯 - 前 - 右 ((拆卸和更换))。
- 安装左前地毯。请参阅驾驶室地毯 - 前 - 左 ((拆卸和更换))。
-
安装 OBD 接口。
注确认黑色锁片正确安装。
-
安装将中控台风管固定到 HVAC 总成的卡子（3 个）。
注确保中控台风管正确安装到 HVAC 总成上。
- 安装左右 B 柱下饰板。请参阅B 柱下部饰板 - 左 ((拆卸和更换))。
- 安装中控台。请参阅中控台 2.0 ((拆卸和安装))。
- 将前排座椅安装到车辆上。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
