非驱动轮毂 ((拆卸和更换))

校正代码 3101010702 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1062500-00-A 磁场观察器卡片

扭矩规格

表 1. 扭矩规格非驱动轮毂 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前轮毂轴承固定到转向节的螺栓(3 个)
115 Nm (84.8 lbs-ft)
  • 18 毫米套筒
  • 回旋头棘轮/回旋头扭矩扳手
  • 无绳棘轮/冲击钻
重复使用

拆卸

  1. 拆下 LH 前制动盘。请参阅 前制动盘 ((拆卸和更换))

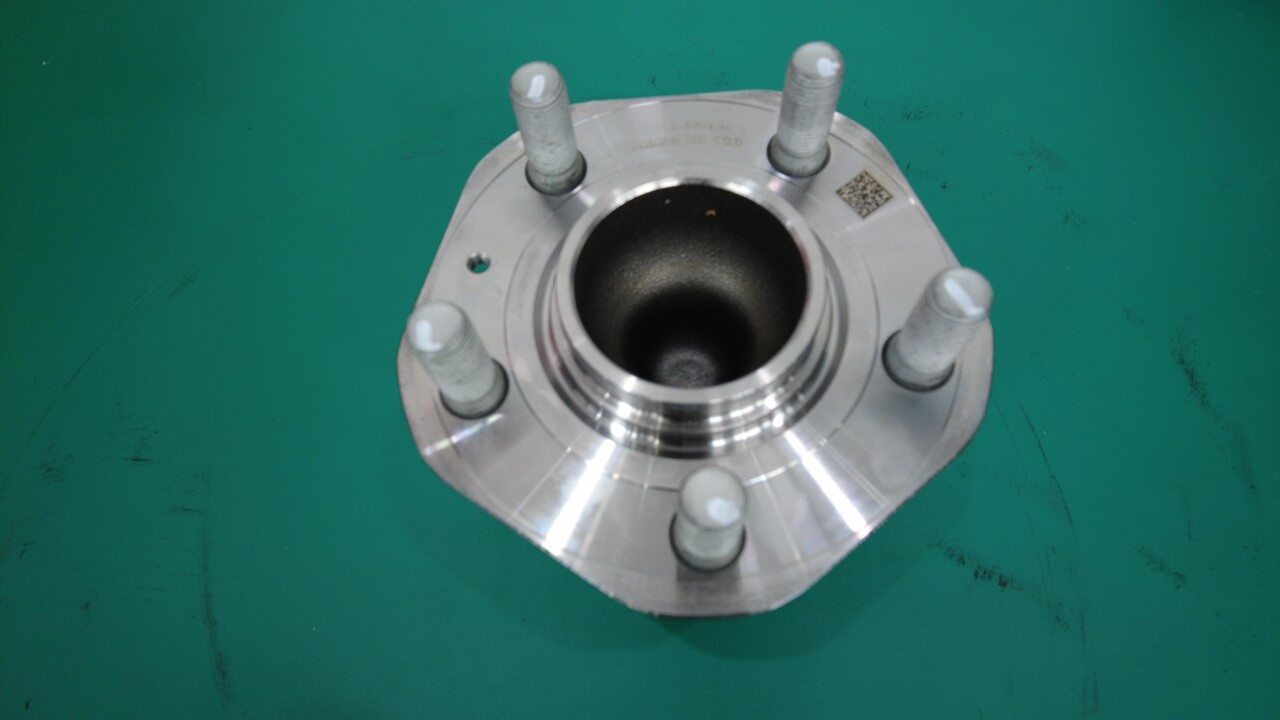

  2. 拆下将左前轮毂轴承固定到转向节的螺栓(3 个),然后将轮毂轴承从车上拆下。
    Informational PurposesAn informational icon, calling your attention
    准备安装螺栓时,请固定轮毂轴承,以免安装失败。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 无绳棘轮/冲击钻

安装

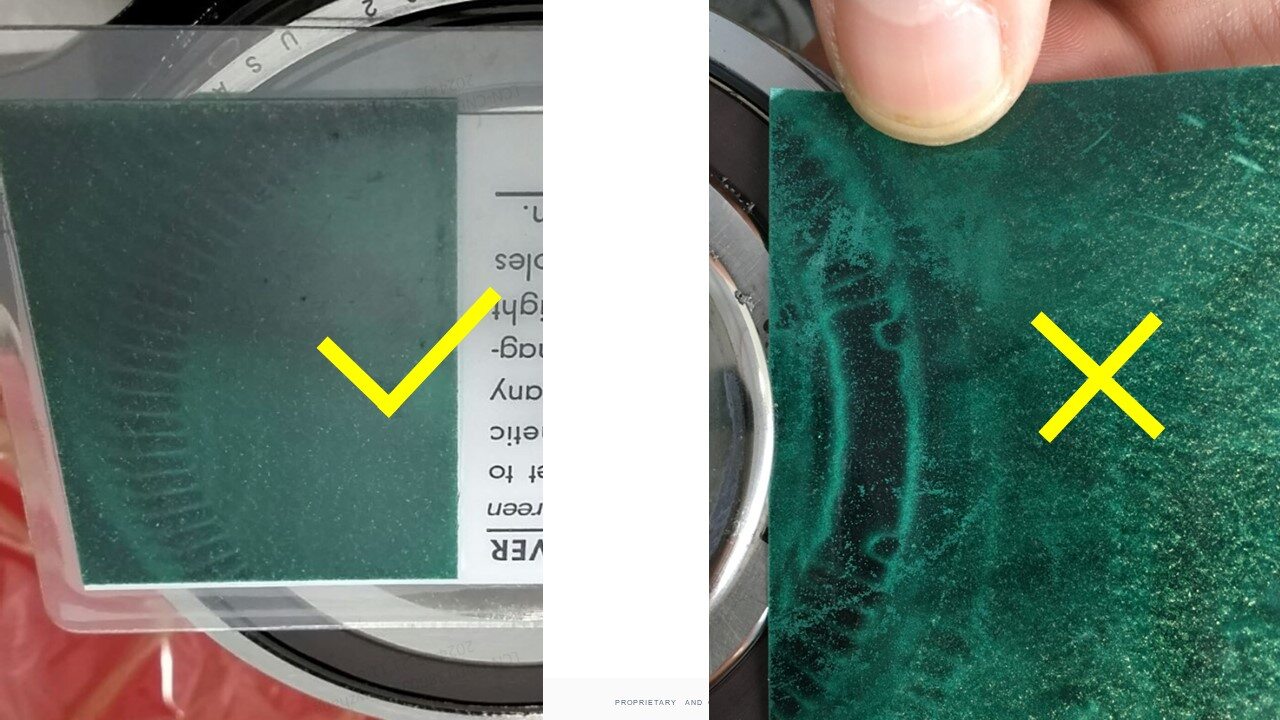

  1. 安装之前,检查 LH 前轮毂上的调节环:使用磁场观察卡确保调节环上的磁场未被损坏。

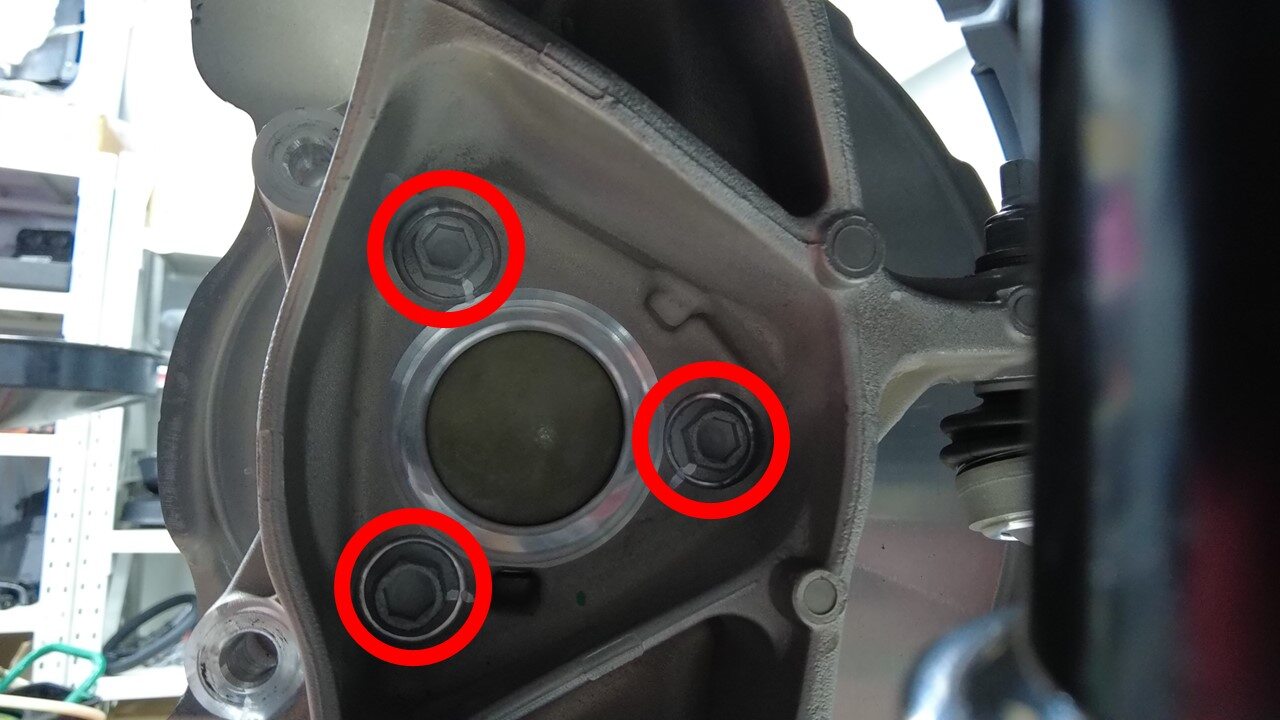

  2. 将左前轮毂轴承放置在转向节上,然后安装将轮毂轴承固定到转向节的螺栓(3 个)。
    115 Nm (84.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 18 毫米套筒
    • 回旋头棘轮/回旋头扭矩扳手
    • 无绳棘轮/冲击钻
  3. 安装 LH 前制动盘。请参阅 前制动盘 ((拆卸和更换))
