液力联轴节 - 55度 ((拆卸和更换))

校正代码 4020020302 FRT 0.55 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1135762-00-A 冷却软管维修堵头套件,Model 3

扭矩规格

表 1. 扭矩规格液力联轴节 - 55度 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注

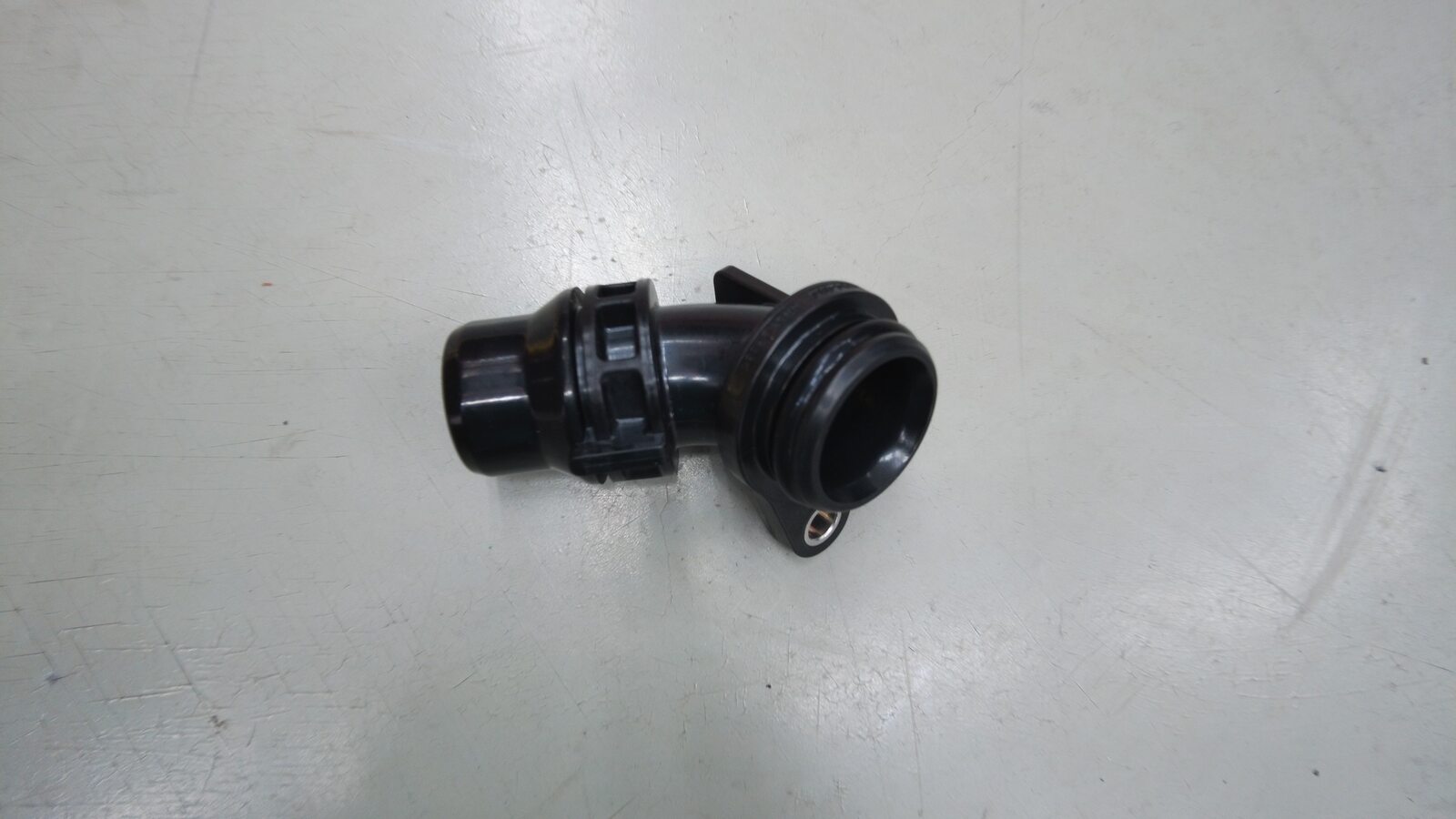

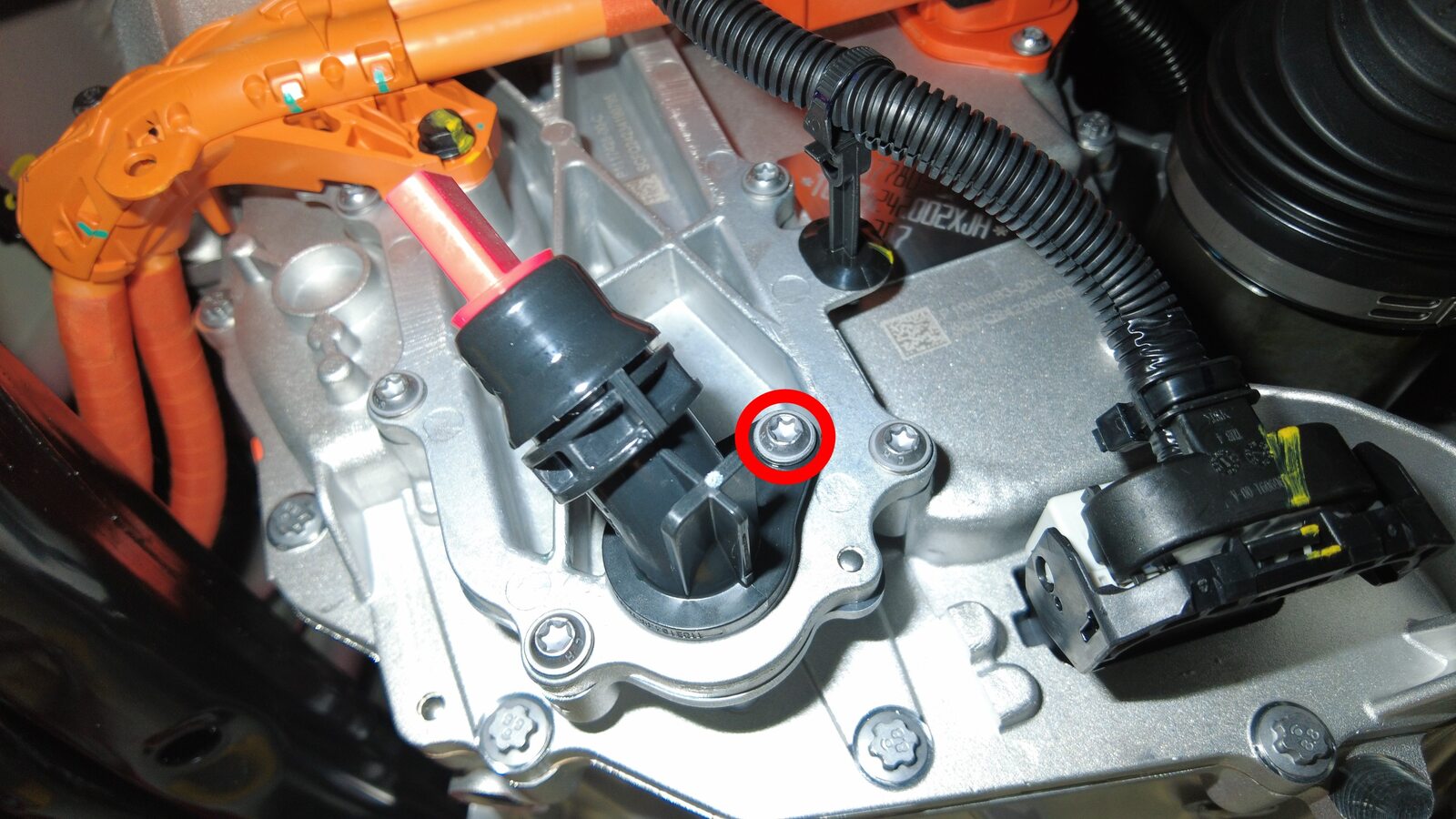

将 55 度液力联轴节固定到后驱动单元的螺栓。
6 Nm (4.4 lbs-ft)
  • 1/4 英寸钻头扭矩扳手(带角度调节功能) - 1076971-02-A
  • T30 梅花套筒
  • 无绳棘轮/冲击钻
更换 1496485-00-B

拆卸

  1. 打开左前车门,降下左前车窗。
  2. 解锁网关。请参阅网关(解锁)
  3. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Start Thermal Fill/Drain > Run,然后等待例行程序完成。
  4. 断开低压电池。请参阅低压电源(断开和连接)
  5. 拆下中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))
  6. 将冷却液排放容器放置在车辆左后侧下方。
  7. 将后驱动单元变流器入口软管从液力联轴节上断开,等待冷却液从变流器中排出。

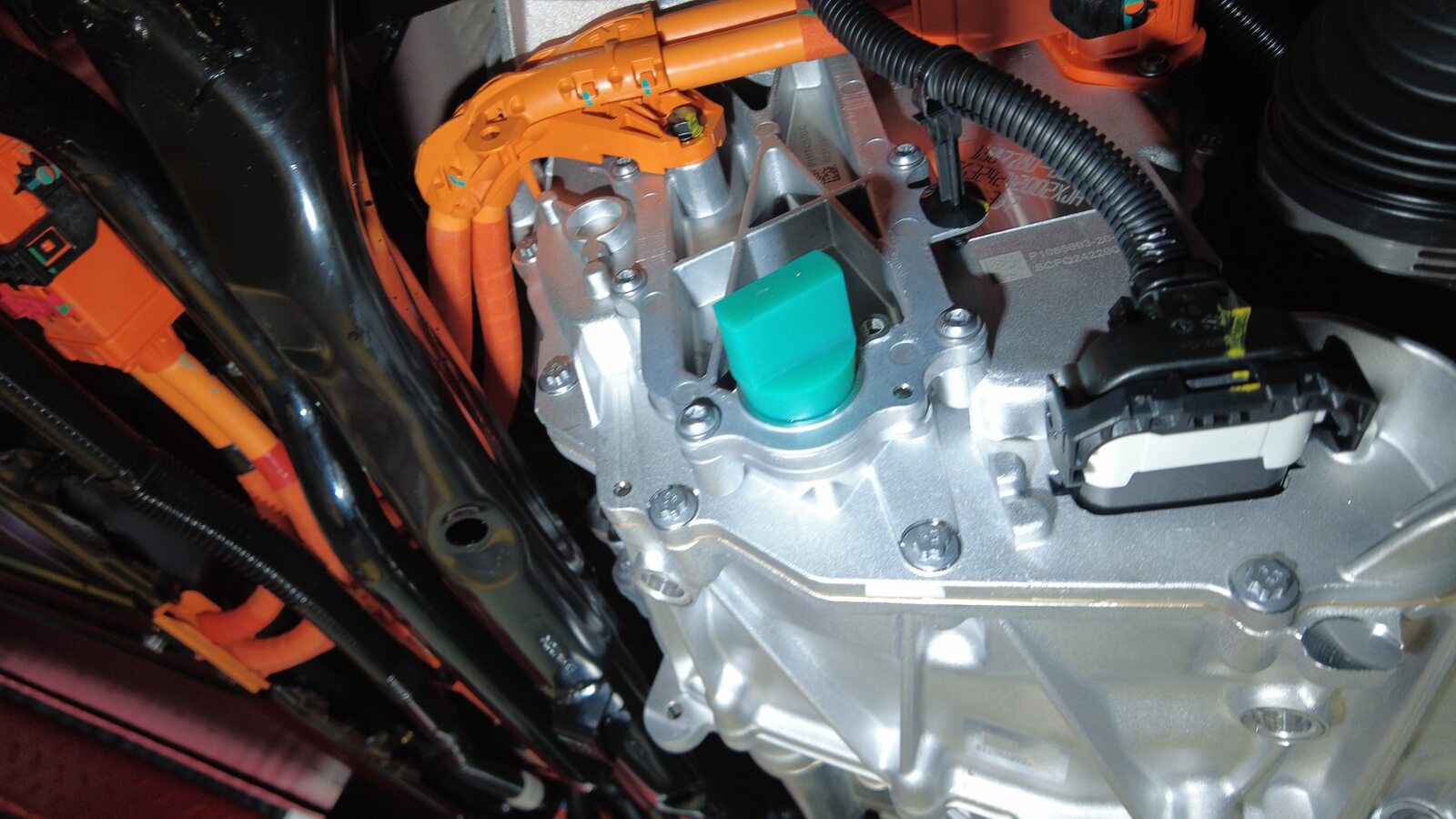

  8. 将 55 度液力联轴节从后驱动单元上拆下并堵住开口。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 1/4 英寸钻头扭矩扳手(带角度调节功能) - 1076971-02-A
    • T30 梅花套筒
    • 无绳棘轮/冲击钻

安装

  1. 取下后驱动单元上的塞子,安装 55 度液力联轴节。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 1/4 英寸钻头扭矩扳手(带角度调节功能) - 1076971-02-A
    • T30 梅花套筒
    • 无绳棘轮/冲击钻
    Informational PurposesAn informational icon, calling your attention
    检查 O 型环,必要时进行更换。
  2. 取下塞子,将变流器入口软管连接到后驱动单元。
    Informational PurposesAn informational icon, calling your attention
    执行推拉推测试,确保软管完全就位。
  3. 取走车辆下方的冷却液排放容器。
  4. 安装中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))
  5. 执行冷却系统(部分重新加注和排放)程序。请参阅冷却系统(部分充注和排气) (Modify)
  6. 连接低压电池。请参阅低压电源(断开和连接)
  7. 解锁网关。请参阅网关(解锁)
  8. 选择Stop Thermal Fill/Drain > Run,然后等待例行程序完成。
  9. 选择Coolant Purge Start > Run,然后等待例行程序完成。
    Informational PurposesAn informational icon, calling your attention
    确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  10. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  11. 将车辆驶离双柱举升机。请参阅举升车辆 - 双支撑架
