相对温度和湿度传感器 ((拆卸和安装))

校正代码 1756010101 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  1. 2025-03-18: 添加了断开和连接低压电源以防损坏零件的步骤。

扭矩规格

表 1. 扭矩规格: 相对温度和湿度传感器 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
Screws (x2) that attach the humidity and temperature sensor to the windshield bracket
0.12 Nm (1 lbs-in)
  • PRECISION PHILLIPS #00
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
重复使用

拆卸

  1. 断开低压电池电源。请参阅低压电源(断开和连接)
  2. 拆下摄像头上盖总成。请参阅后视镜摄像头上部盖板 ((拆卸和更换))
    Informational PurposesAn informational icon, calling your attention
    无需将内部摄像头从摄像头上盖拆下。

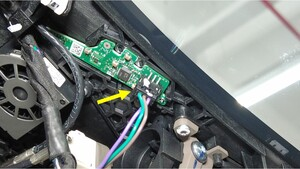

  3. 断开湿度和温度传感器连接器。

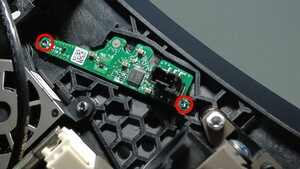

  4. 拆下将湿度和温度传感器固定到挡风玻璃支架的螺钉(2 个),然后将传感器从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    注意请勿使螺钉掉落。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • PRECISION PHILLIPS #00
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  5. 准备并放置静电放电 (ESD) 腕带。请参阅Electrostatic Discharge Tooling

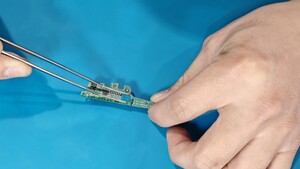

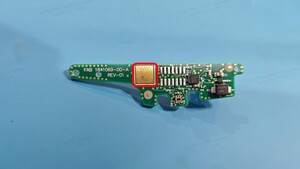

  6. 将石墨烯泡沫块从温度和湿度传感器上拆下。
    Informational PurposesAn informational icon, calling your attention

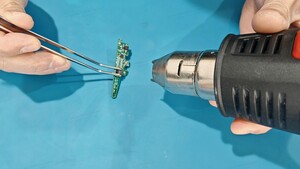

    如有必要,加热挡风玻璃周围区域,然后用镊子轻轻夹起泡沫块。

安装

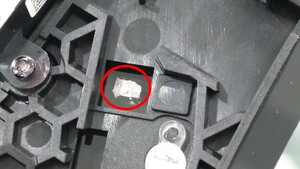

  1. 使用异丙醇 (IPA) 湿巾清洁将要放置新湿度和温度传感器泡沫的区域,然后等待风干 1 分钟。

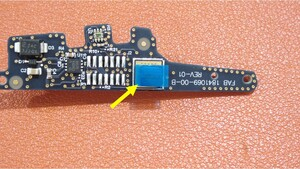

  2. 使用镊子将新的石墨烯泡沫块 (1110914-00-D) 安装到温度和湿度传感器上。
  3. 取下静电放电 (ESD) 腕带。

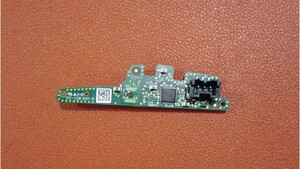

  4. 揭下泡沫背衬,然后将湿度和温度传感器安装到车辆上。
    Informational PurposesAn informational icon, calling your attention
    确保挡风玻璃已经完全干透且干净。
  5. 安装将湿度和温度传感器固定到挡风玻璃支架的螺钉(2 个)。
    0.12 Nm (1 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • PRECISION PHILLIPS #00
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  6. 连接湿度和温度传感器连接器。
  7. 安装摄像头上盖总成。请参阅后视镜摄像头上部盖板 ((拆卸和更换))
  8. 连接低压电池电源。请参阅低压电源(断开和连接)
