掀背车门 ((拆卸和安装))

校正代码 1010020401 FRT 0.40 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格掀背车门 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将掀背尾门线束接地螺栓固定到掀背尾门的螺栓
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
更换 1128269-00-A
将掀背尾门固定到车辆的螺栓(4 个)
24 Nm (17.7 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 打开掀背尾门。
  2. 使用伸缩式前备箱盖撑杆撑起掀背尾门。
  3. 拆下后部顶篷。请参阅后车顶篷 ((拆卸和更换))

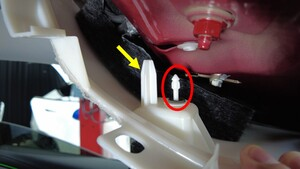

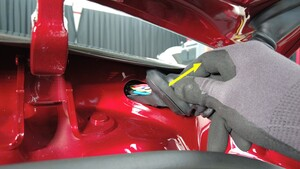

  4. 小心地松开将顶篷右后边缘固定到车辆的卡子和定位销。
    Informational PurposesAn informational icon, calling your attention
    这样便可以接触掀背尾门线束连接器。

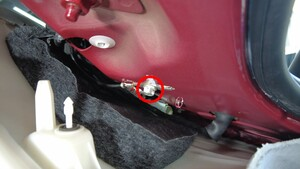

  5. 拆下并弃用将掀背尾门线束接地螺栓固定到掀背尾门的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

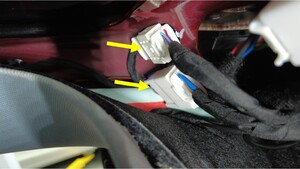

  6. 断开掀背尾门线束连接器(3 个)。

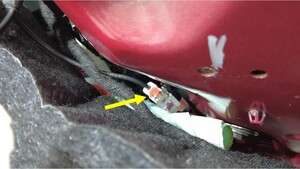

  7. 将掀背尾门右后索环从车身上松开。

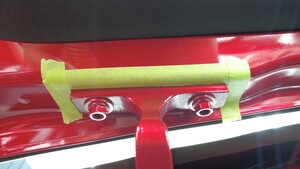

  8. 在掀背尾门和掀背尾门铰链周围粘贴遮蔽胶带,标记安装位置。
  9. 在掀背尾门左右侧柱上放置车间毛巾。
  10. 松开将左右电动支撑杆上部球头销固定到掀背尾门的弹簧夹(2 个),然后将支柱放置在门框上。
    图 1. 左侧如图所示,右侧类似
  11. 拆下伸缩式前备箱盖撑杆。

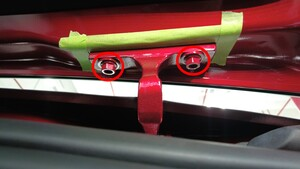

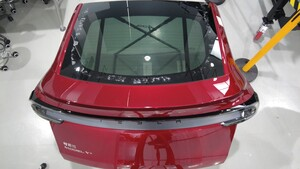

  12. 在协助下,拆下将掀背尾门固定到车辆的螺栓(4 个),然后将掀背尾门放置在台架上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

安装

  1. 在协助下,将掀背尾门放置在车辆上,然后手动拧紧将掀背尾门固定到车辆的螺栓(4 个)。
  2. 安装将左右电动支撑杆上部球头销固定到掀背尾门的弹簧夹(2 个)。
    Informational PurposesAn informational icon, calling your attention
    确保弹簧夹已重置。
    图 2. 左侧如图所示,右侧类似
  3. 使掀背尾门线束穿过检修口,然后将索环安装到车身上。
  4. 连接掀背尾门线束连接器(3 个)。
  5. 安装新的螺栓,将掀背尾门线束接地螺栓固定到掀背尾门。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  6. 安装将顶篷右后边缘固定到车辆的卡子和定位销。
  7. 安装后部顶篷。请参阅后车顶篷 ((拆卸和更换))
  8. 关闭掀背尾门以检查间隙/齐平度。在协助下,根据需要对铰链螺栓和后备箱撞销进行调整。
    Informational PurposesAn informational icon, calling your attention
    请参阅 CVIS 了解最新规格。
  9. 打开掀背尾门。

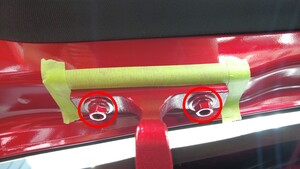

  10. 紧固将掀背尾门固定到车辆的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  11. 揭下车辆上的遮蔽胶带。
  12. 关闭掀背尾门。
