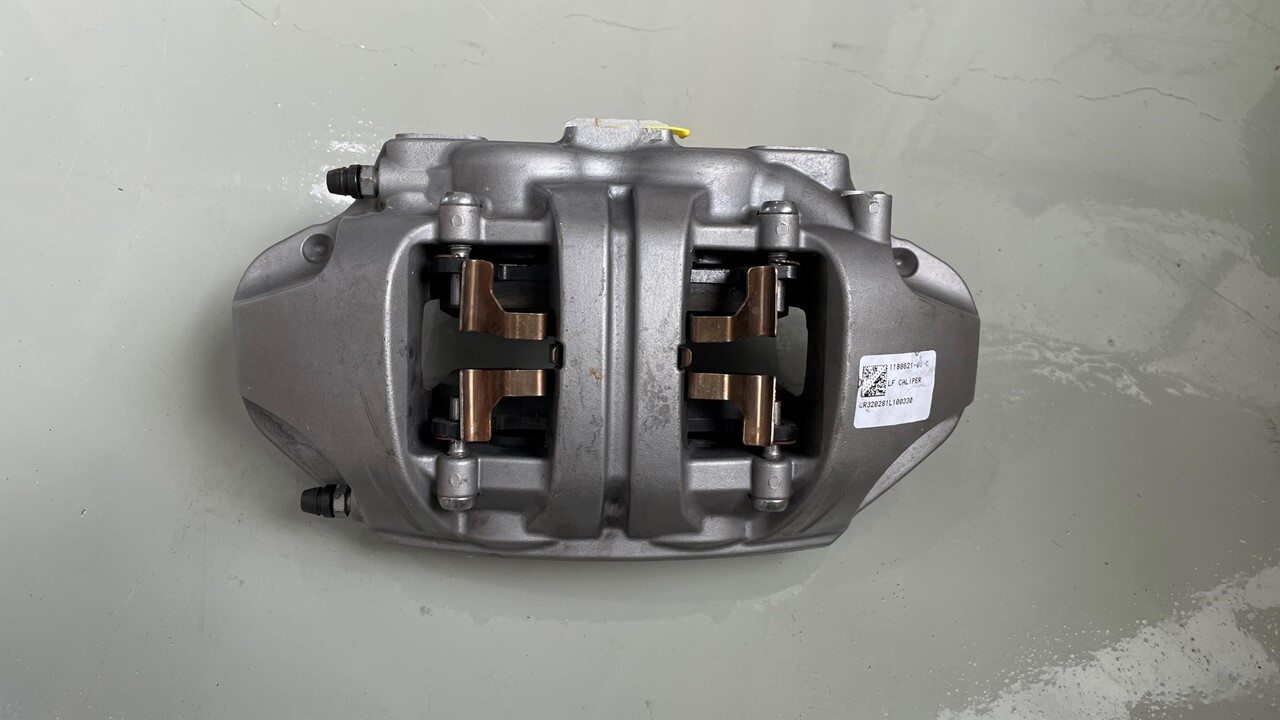

制动卡钳 - 前 - 左 - 无制动片 ((拆卸和更换))

校正代码 3301011402 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
Informational PurposesAn informational icon, calling your attention
根据当地的环境法规处理使用过的制动液。

扭矩规格

表 1. 扭矩规格制动卡钳 - 前 - 左 - 无制动片 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前制动钳固定到转向节的螺栓(2 个)
94 Nm (69.3 lbs-ft)
  • 无绳棘轮/冲击钻
  • 外梅花套筒 E18
  • 断路器杆
  • 3/8 英寸至 1/2 英寸适配器
  • 棘轮/扭矩扳手
更换 1088969-00-B

拆卸

  1. 拆下左侧制动软管。请参阅制动软管 - 前 - 左 ((拆卸和更换))
  2. 拆下并弃用将左前制动钳固定到转向节的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 外梅花套筒 E18
    • 断路器杆
    • 3/8 英寸至 1/2 英寸适配器
    • 棘轮/扭矩扳手

安装

  1. 安装新的螺栓(2 个)(1088969-00-B),将左前制动钳固定到转向节。
    94 Nm (69.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 外梅花套筒 E18
    • 断路器杆
    • 3/8 英寸至 1/2 英寸适配器
    • 棘轮/扭矩扳手
  2. 安装左侧制动软管。请参阅制动软管 - 前 - 左 ((拆卸和更换))
