仪表板立板支架 - 右 ((拆卸和更换))

校正代码 1405020702 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格仪表板立板支架 - 右 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于固定右侧仪表板立板支架的螺栓和螺母
25 Nm (18.4 lbs-ft)
  • 13 毫米套筒
重复使用

拆卸

  1. 拆下中控台总成。请参阅中控台 2.0 ((拆卸和安装))

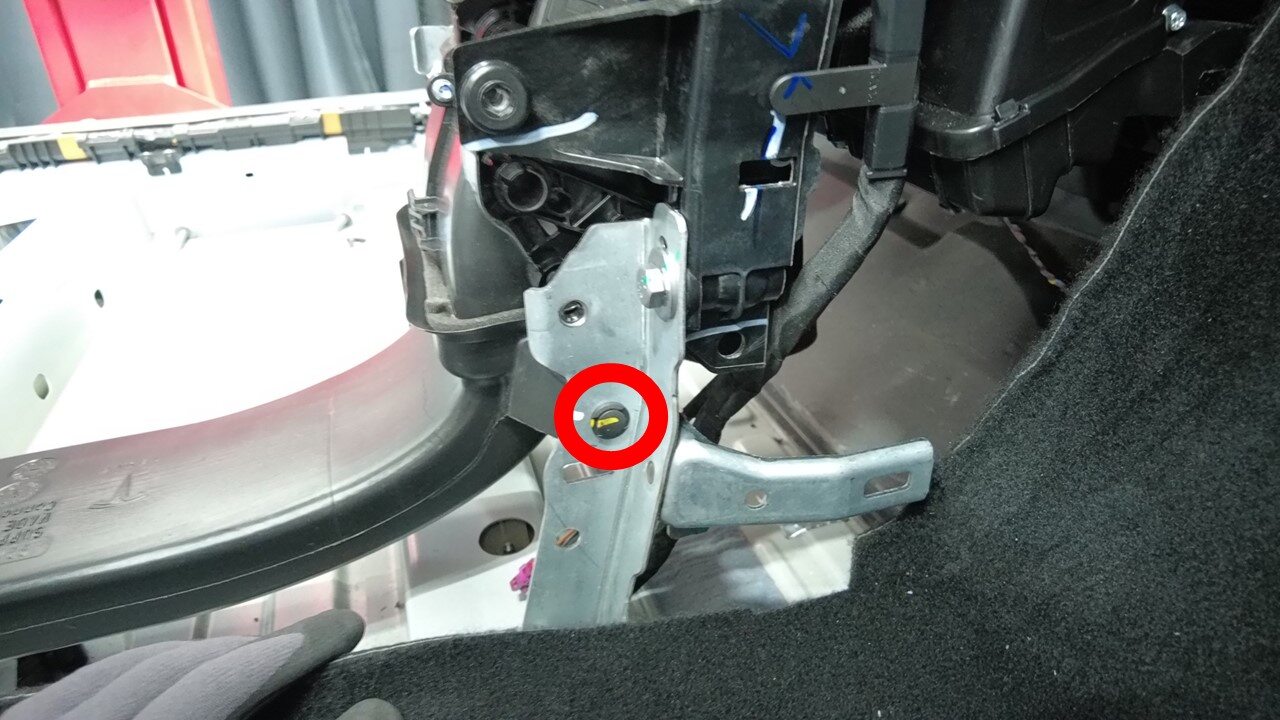

  2. 拆下将仪表板右侧立板支架固定到中控台风管的卡子。

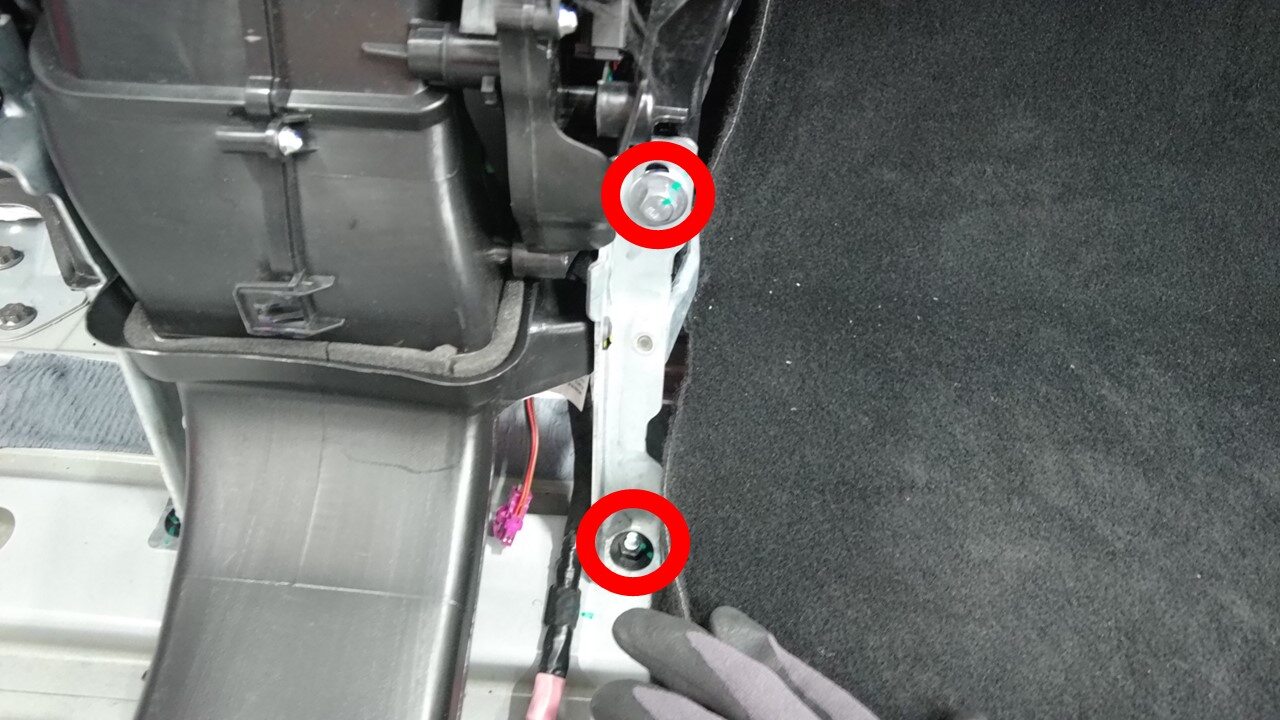

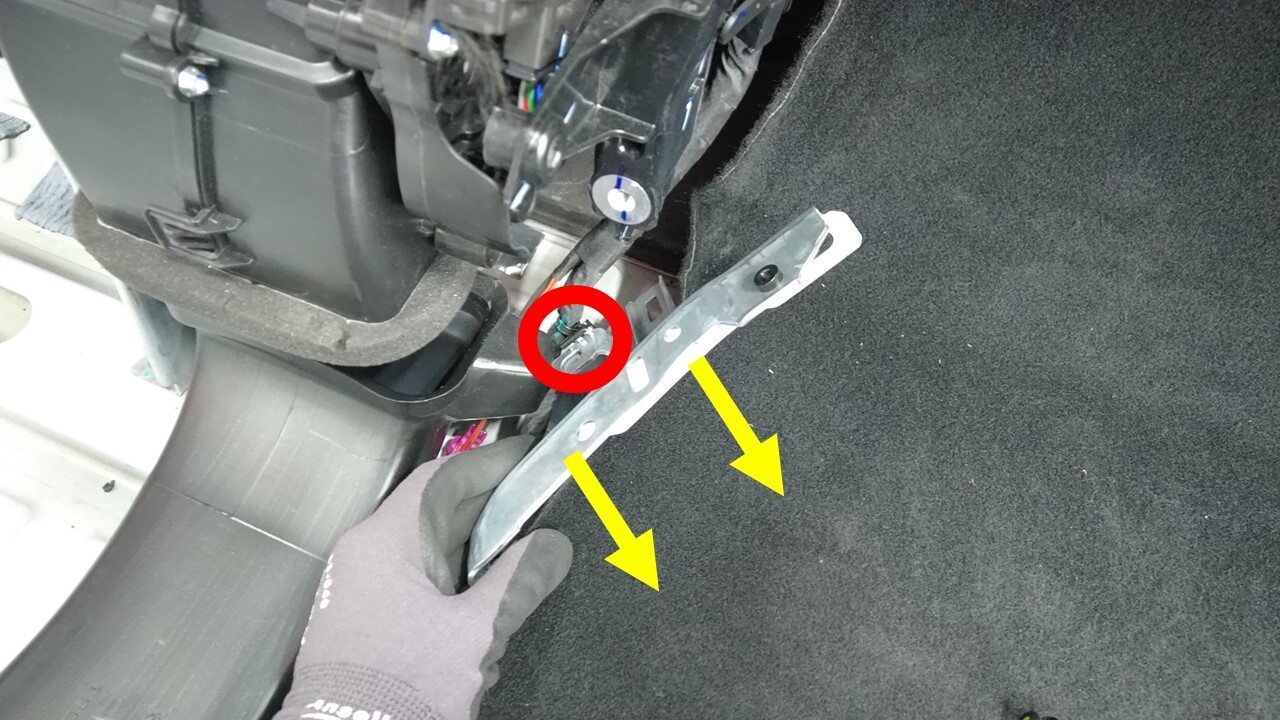

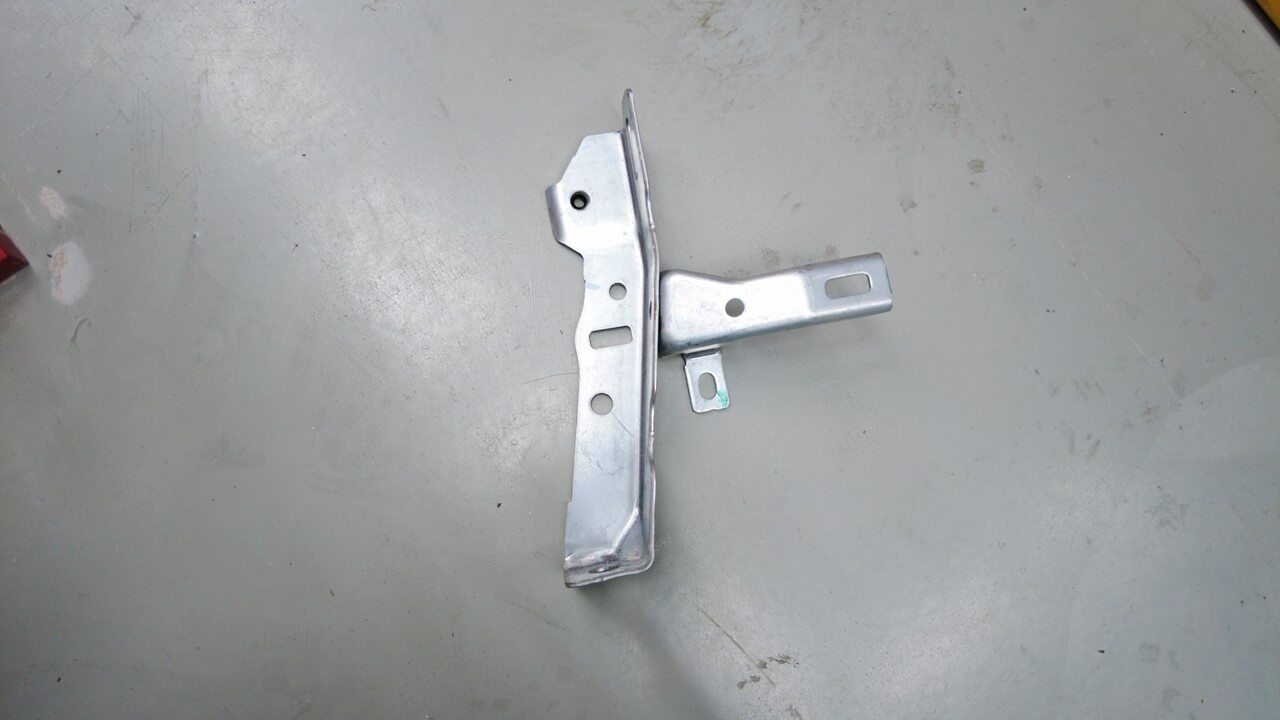

  3. 拆下用于固定仪表板右侧立板支架的螺栓和螺母,然后松开线束夹,将立板支架从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    拉动右侧地毯边缘以拆卸螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒

安装

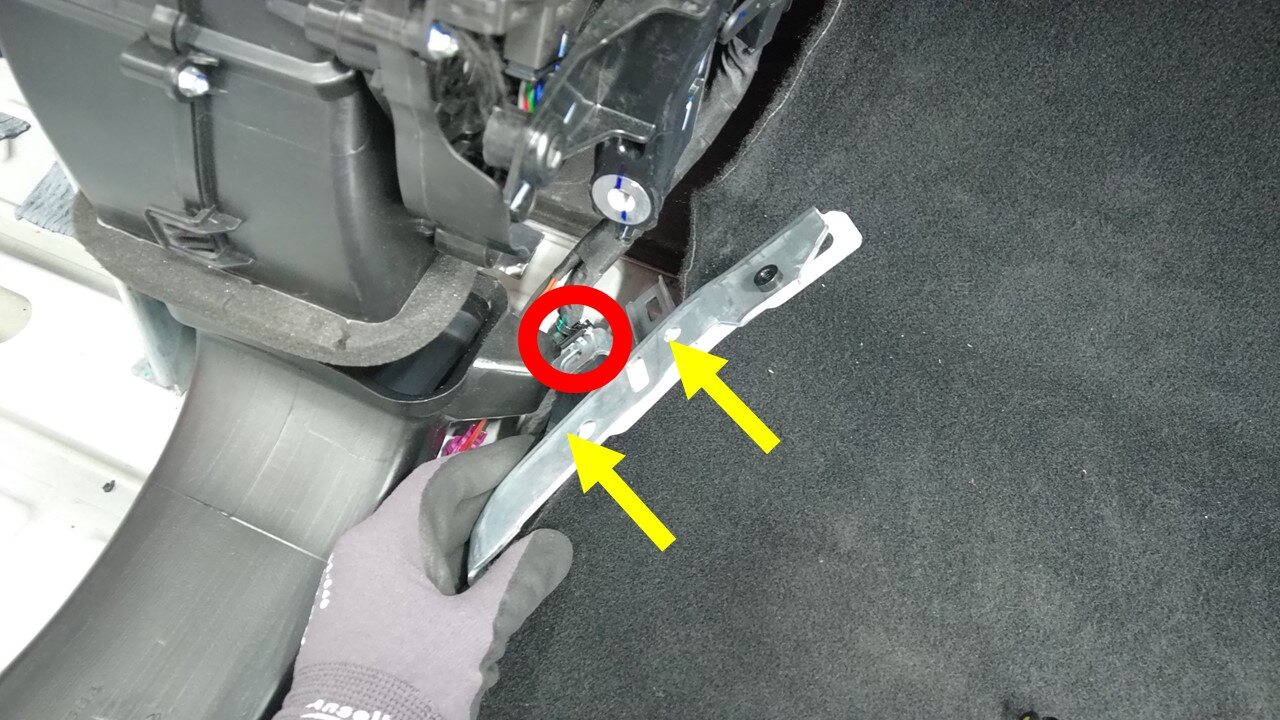

  1. 安装线束夹,然后安装用于固定仪表板右侧立板支架的螺栓和螺母。
    25 Nm (18.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    拉动右侧地毯边缘以安装螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米套筒
  2. 安装将仪表板右侧立板支架固定到中控台风管的卡子。
  3. 安装中控台总成。请参阅中控台 2.0 ((拆卸和安装))
