冷却风扇模块 ((拆卸和更换))

校正代码 1830010102 FRT 0.95 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格冷却风扇模块 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前备箱储物单元加固支架固定到冷却风扇的螺栓(2 个)
46.5 Nm (34.3 lbs-ft)
  • 外梅花套筒 Plus EP14
重复使用
将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)
6 Nm (4.4 lbs-ft)
  • 8 毫米套筒
重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双支撑架
  2. 解锁车辆网关。请参阅网关(解锁)
  3. 在触摸屏上,点击Service Mode > Thermal > Coolant System > Start Thermal Fill/Drain,然后选择Run以启动例行程序。
  4. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  5. 断开低压电池。请参阅低压电源(断开和连接)
  6. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  7. 拆下驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))
  8. 松开将转向机线束固定到前备箱储物单元加固支架的夹子(3 个)。
  9. 拆下将前备箱储物单元加固支架固定到冷却风扇的螺栓(2 个),然后向前滑动支架,将其从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 Plus EP14
  10. 断开主动进气格栅传动装置电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿向下按压红色锁片。拉动红色锁片以释放连接器锁。
  11. 拆下前裙板。请参阅前底板 - 前饰板裙板(拆卸和更换)
    Informational PurposesAn informational icon, calling your attention
    无需将行人警示扬声器从裙板上拆下。
  12. 将冷却液排放容器放置在车辆左前侧下方。

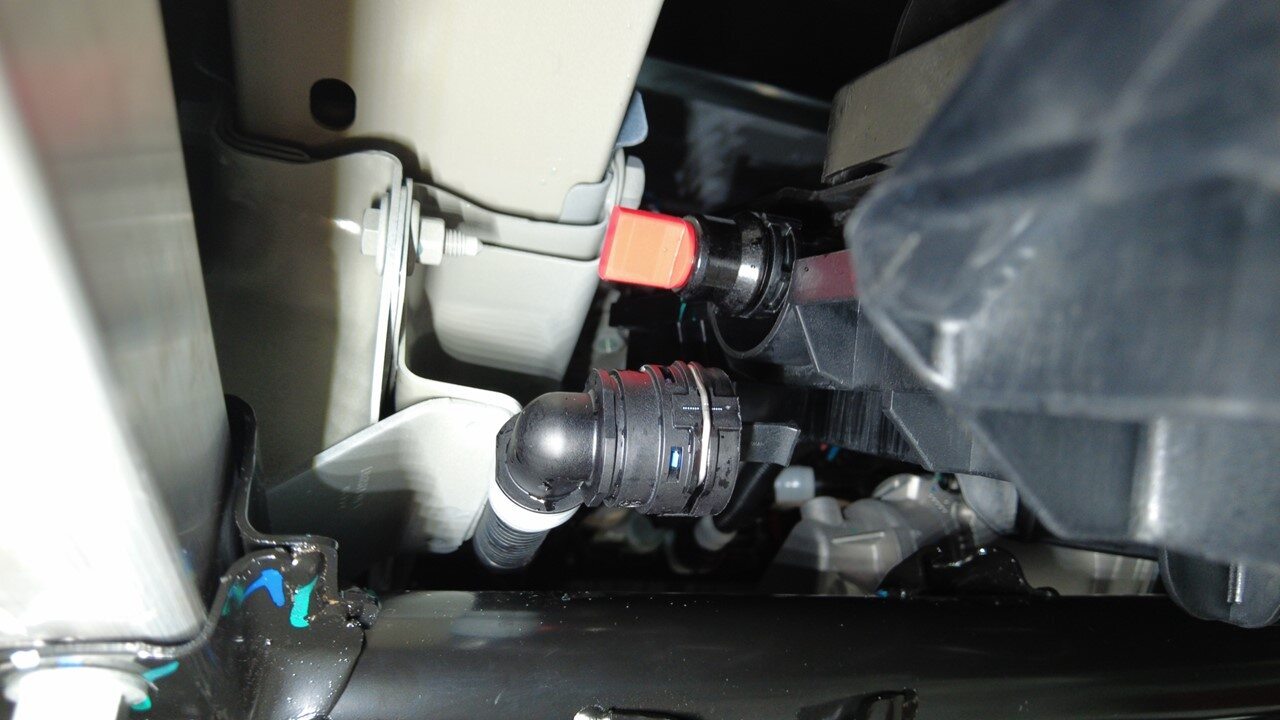

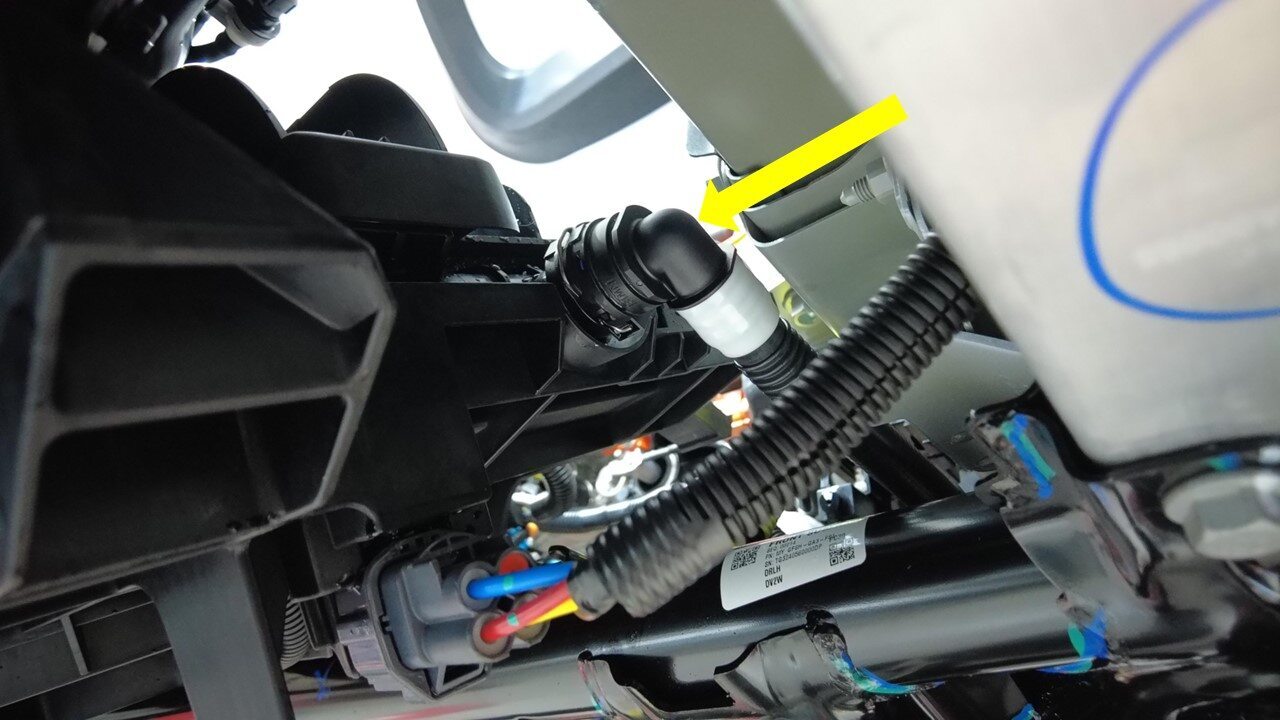

  13. 松开弹簧夹,将散热器入口软管从散热器上断开,然后堵住软管和散热器。
  14. 将冷却液排放容器放置在车辆右前侧下方。

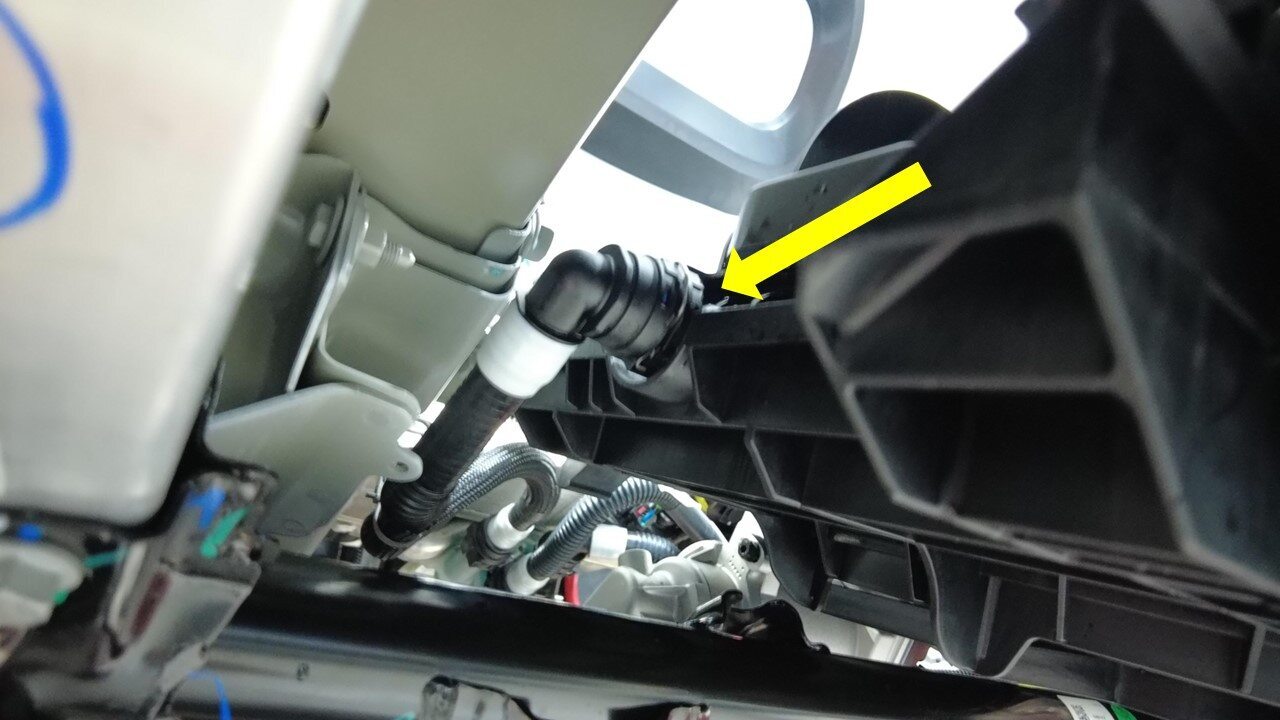

  15. 松开弹簧夹,将散热器出口软管从散热器上断开,然后堵住软管和散热器。
  16. 取走车辆下方的冷却液排放容器。
  17. 断开冷却风扇模块电气连接器。

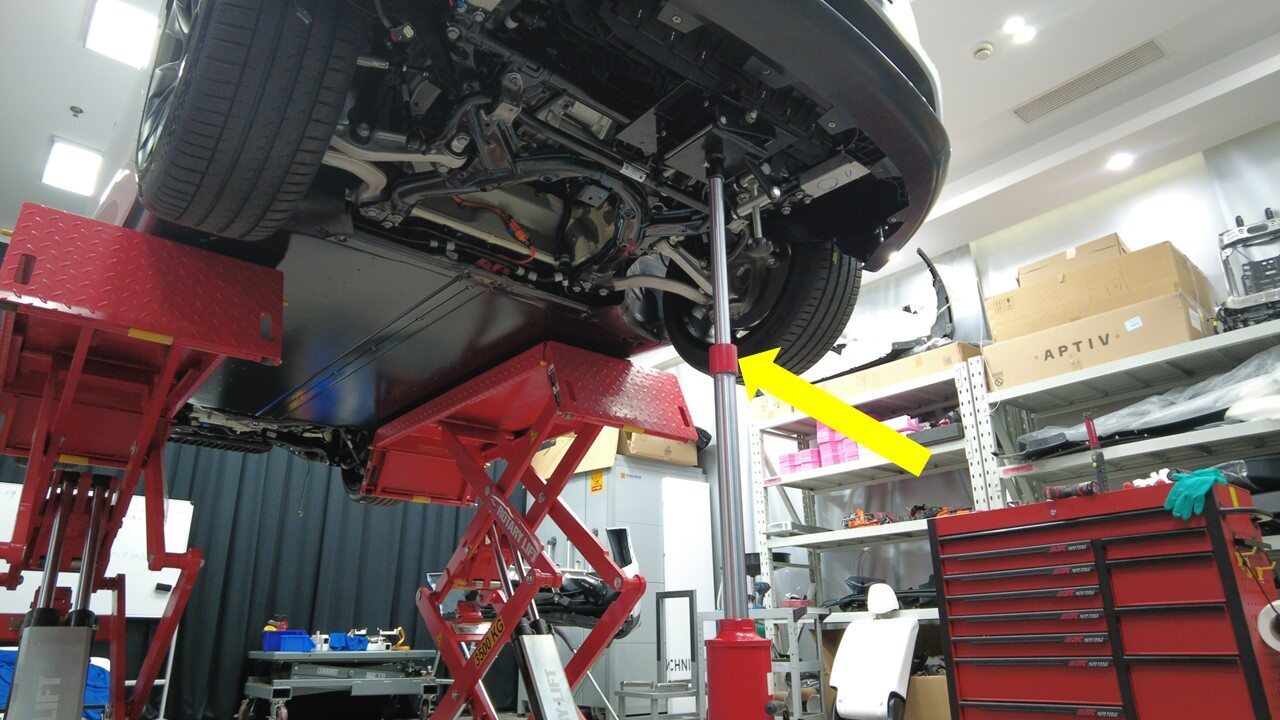

  18. 在冷却风扇模块总成下方放置一个运送千斤顶,以防掉落。
  19. 拆下将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    注意请勿弄丢螺栓垫片。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
    图 1. 左侧如图所示,右侧类似

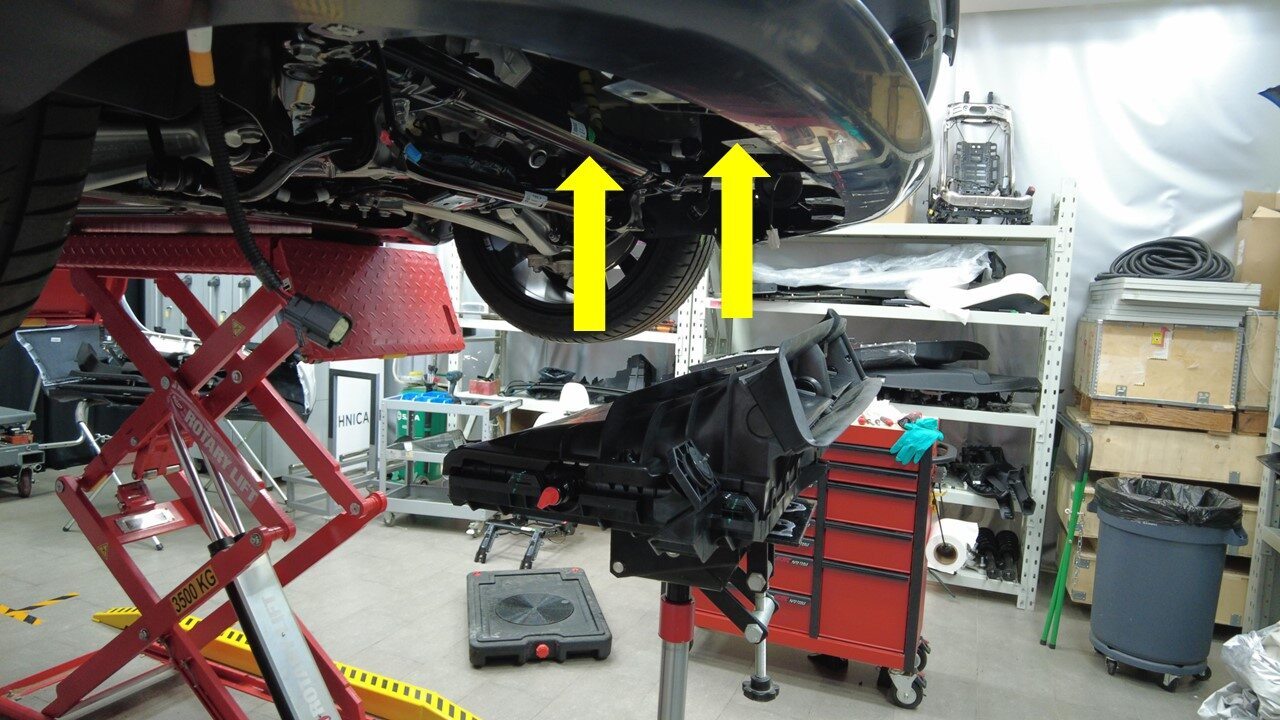

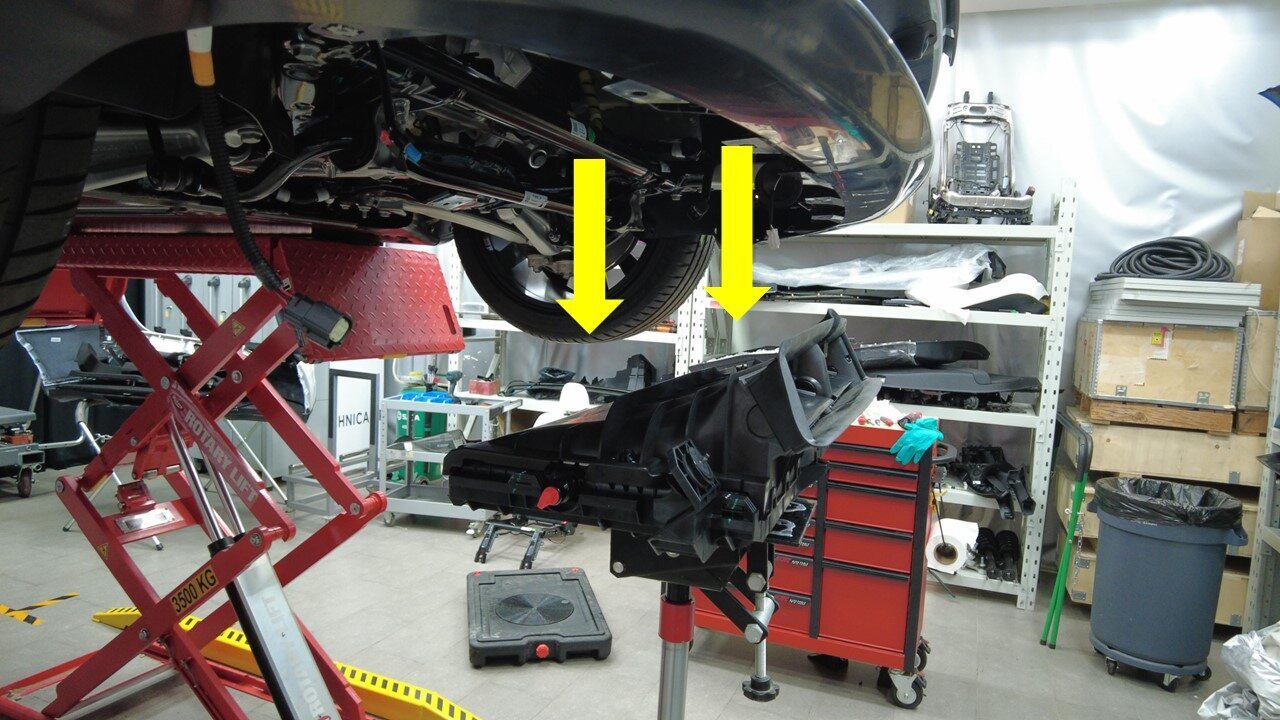

  20. 小心地降低运送千斤顶和冷却风扇模块,以便接触环境温度传感器。
  21. 松开将环境温度传感器固定到主动进气格栅的锁片(2 个)。
  22. 小心地将环境温度传感器盖板从主动进气格栅上拆下,然后将连接器穿过开口移出。

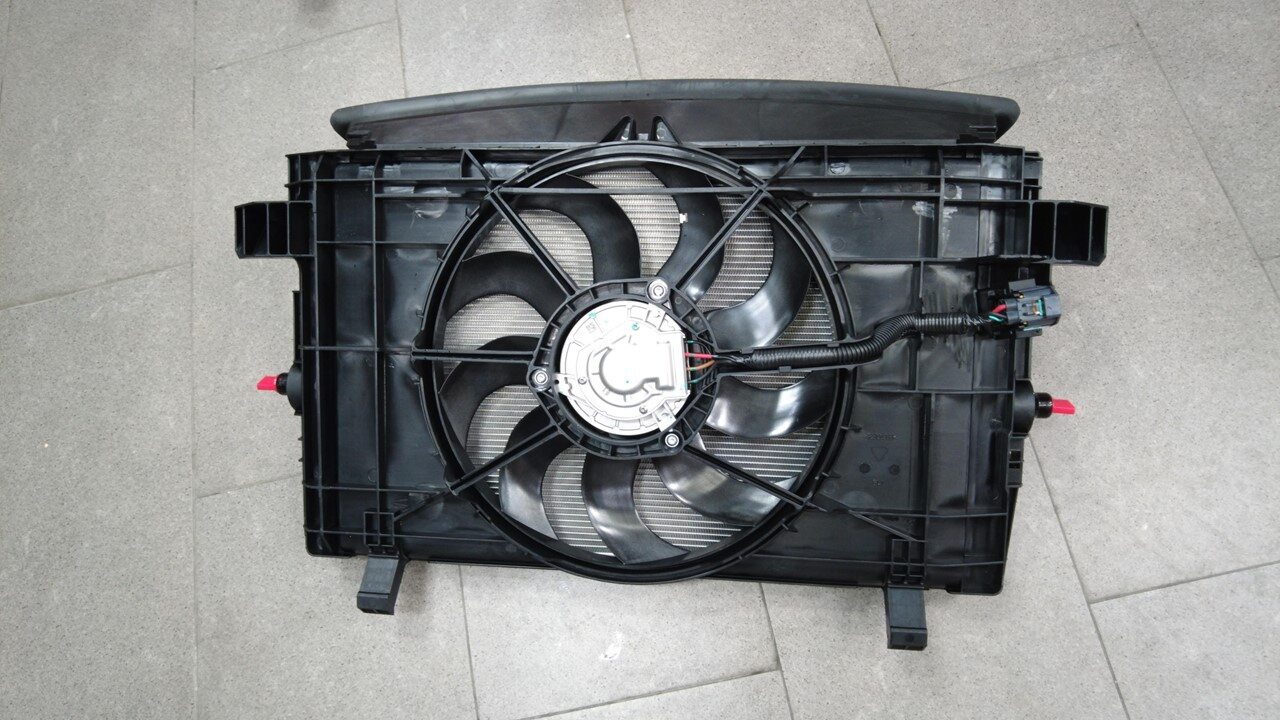

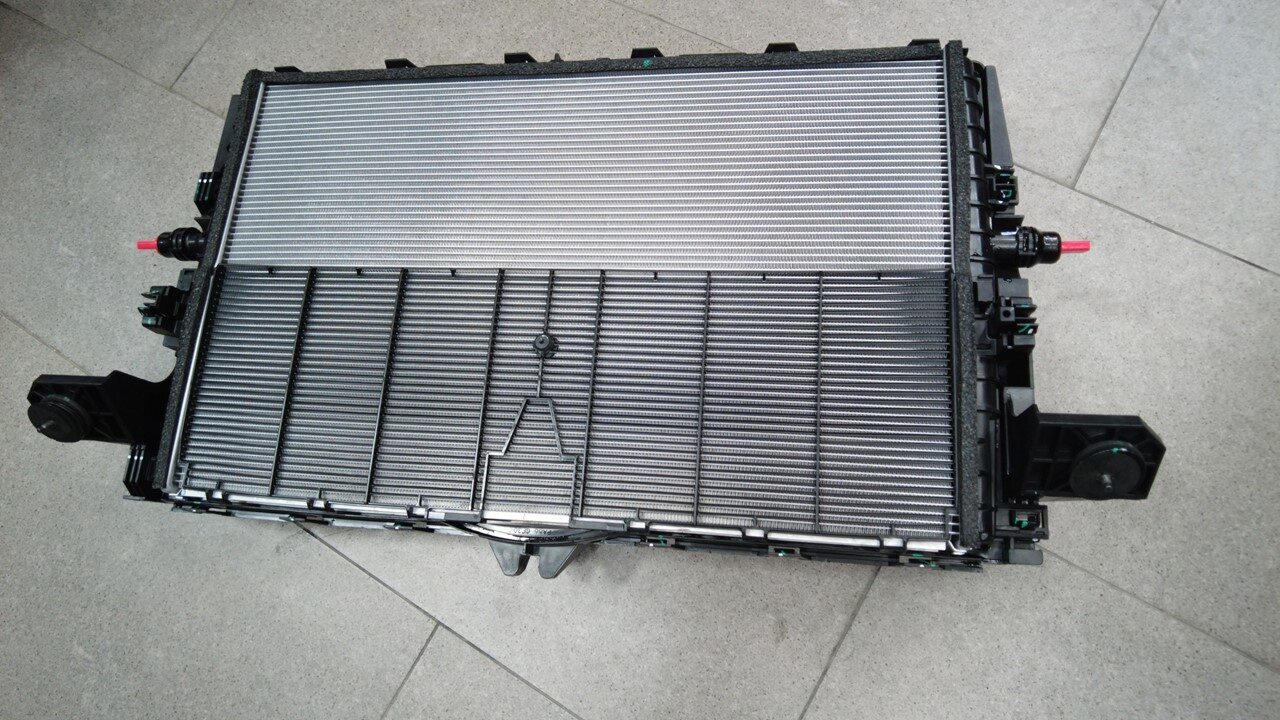

  23. 将冷却风扇模块总成从车辆上拆下。

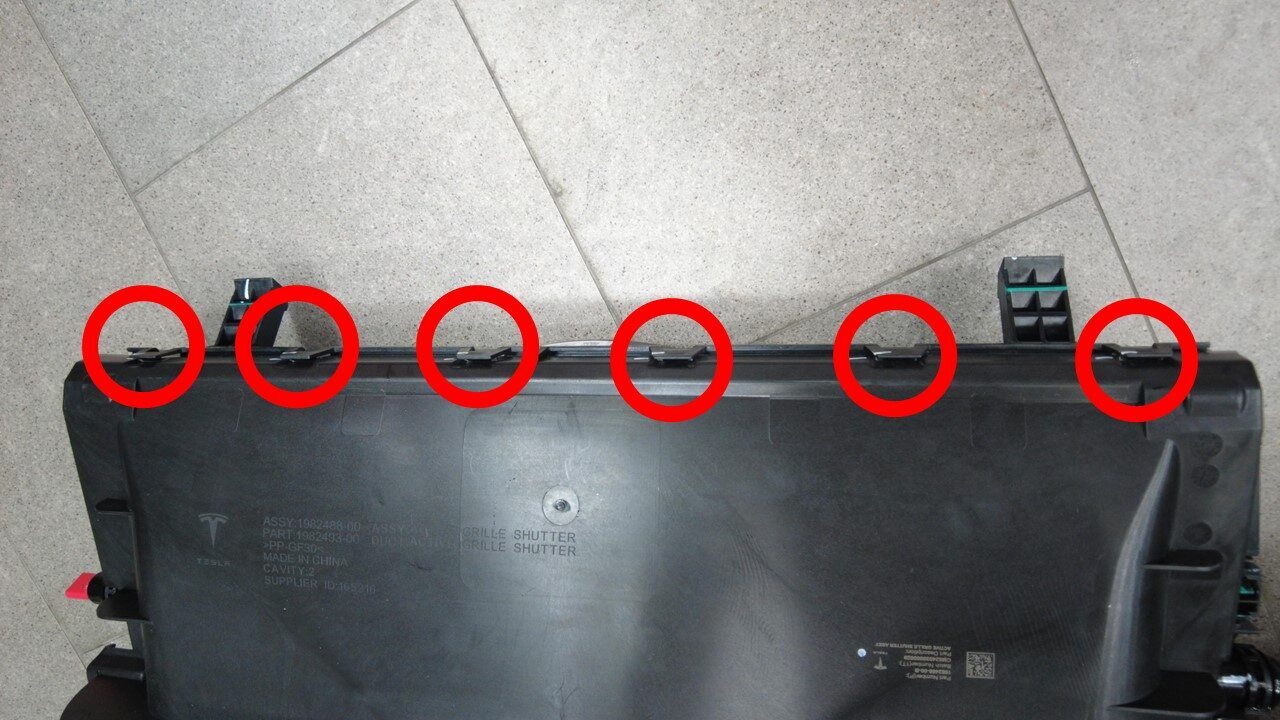

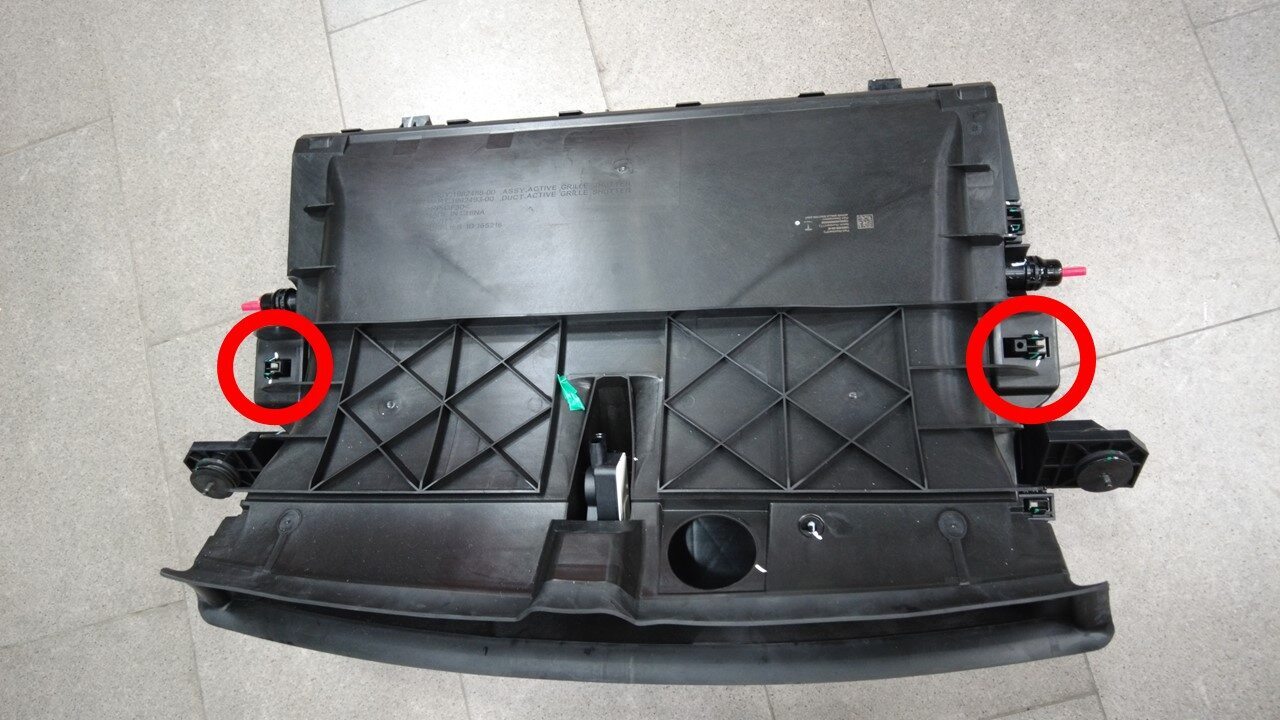

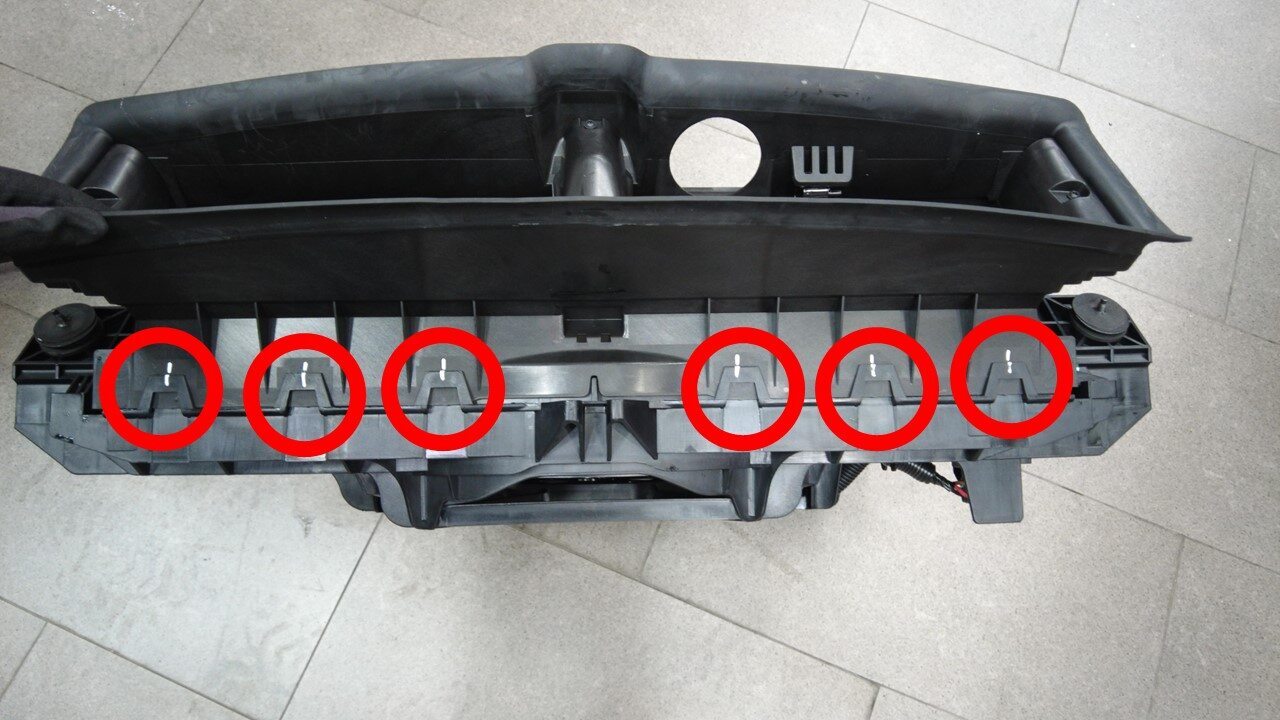

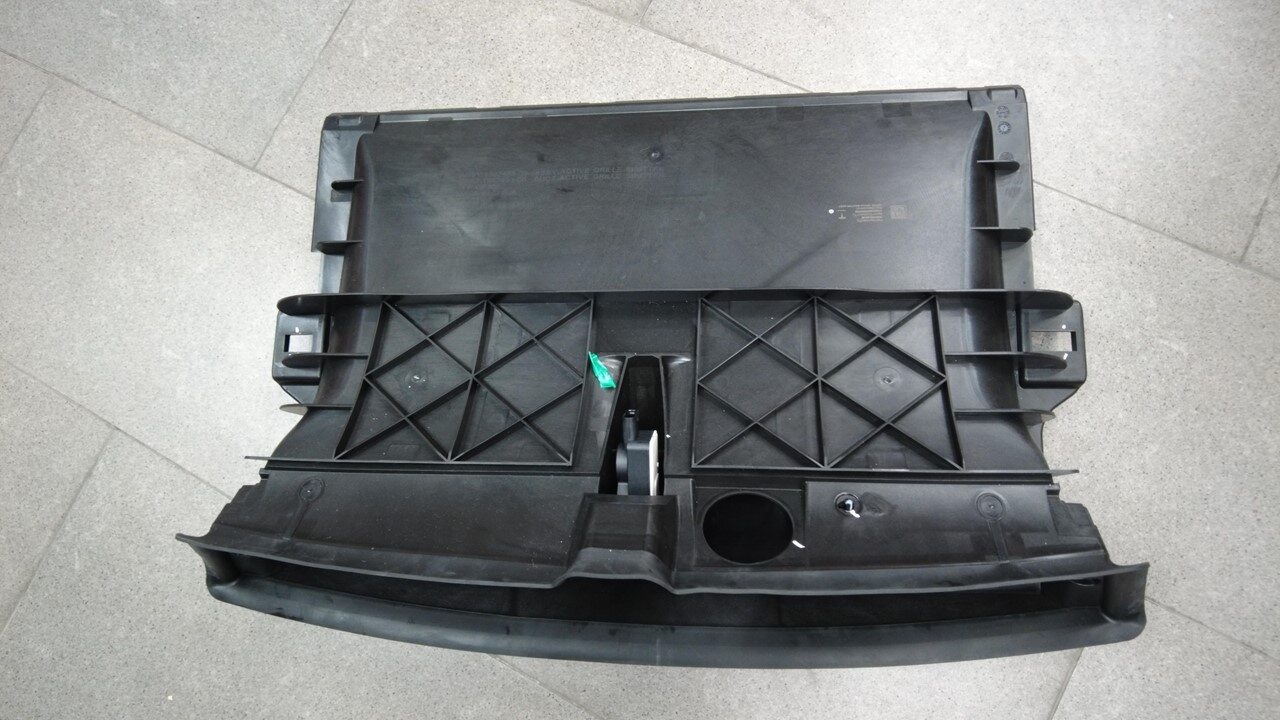

  24. 松开将主动进气格栅固定到冷却风扇模块的锁片(14 个)。

安装

  1. 安装将主动进气格栅固定到冷却风扇模块的锁片(14 个)。
  2. 将冷却风扇模块放置在运送千斤顶上,将千斤顶举升至适当高度,以便留出作业区域。
  3. 将环境温度传感器穿过主动进气格栅上开口,然后安装将传感器固定到主动进气格栅的锁片(2 个)。
  4. 安装环境温度传感器盖板。
  5. 举升运送千斤顶,将冷却风扇模块总成放置到车辆上,然后预装将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)。
    图 2. 左侧如图所示,右侧类似
  6. 紧固将冷却风扇模块左右侧固定到踝部止动爪的螺栓(2 个)。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
    图 3. 左侧如图所示,右侧类似
  7. 将运送千斤顶从车辆下方移走。
  8. 连接冷却风扇模块电气连接器,然后接合连接器锁。
  9. 将冷却液排放容器放置在车辆左前侧下方。
  10. 取下散热器和散热器入口软管上的塞子,立即将散热器入口软管与散热器相连,然后紧固卡子。
    Informational PurposesAn informational icon, calling your attention
    对接头执行推拉推测试,确保接头牢固。
  11. 将冷却液排放容器放置在车辆右前侧下方。
  12. 取下散热器和散热器出口软管上的塞子,立即将散热器出口软管与散热器相连,然后紧固卡子。
    Informational PurposesAn informational icon, calling your attention
    对接头执行推拉推测试,确保接头牢固。
  13. 取走车辆下方的冷却液排放容器。
  14. 将车辆降低至适宜的作业高度。
  15. 将前备箱储物单元加固支架放置到冷却风扇上,然后安装将前备箱储物单元加固支架固定到冷却风扇的螺栓(2 个)。
    46.5 Nm (34.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 外梅花套筒 Plus EP14
  16. 安装将转向机线束固定到前备箱储物单元加固支架的夹子(3 个)。
  17. 连接主动进气格栅传动装置电气连接器。
  18. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  19. 执行冷却系统真空重新加注程序。请参阅冷却系统 - 真空重新加注
  20. 连接低压电池。请参阅低压电源(断开和连接)
  21. 解锁车辆网关。请参阅网关(解锁)
  22. 在触摸屏上执行以下步骤。
    1. 点击Service Mode > Thermal > Coolant System > Stop Thermal Fill Drain以完成例行程序。
    2. 点击Service Mode > Thermal > Coolant System > Coolant Purge Start,选择Run以启动例行程序, 然后等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  23. 安装前裙板。请参阅前底板 - 前饰板裙板(拆卸和更换)
  24. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 "Max" 线处。
  25. 退出“维护模式”。请参阅维护模式
  26. 安装驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))
  27. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  28. 将车辆从举升机上移走。
