第一排座椅滑轨搭桥 ((拆卸和更换))

校正代码 1301020602 FRT 0.30 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

扭矩规格

表 1. 扭矩规格第一排座椅滑轨搭桥 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将驾驶位座椅固定到车身的螺栓(4 个)
33.5 Nm (24.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 增强型 TP45 批头梅花套筒
  • 棘轮/扭矩扳手
更换 1458818-00-A
将座椅滑轨固定到座椅座垫框架的外侧螺栓(2 个)
38 Nm (28.0 lbs-ft)
  • 无绳棘轮/冲击钻
  • T45 梅花套筒
  • 回旋头棘轮/回旋头扭矩扳手
更换 1660192-00-A

拆卸

  1. 打开左侧车门,降下左侧车窗。
  2. 拆下左侧 A 柱下部总成。请参阅A 柱下部饰板 - 左 ((拆卸和安装))

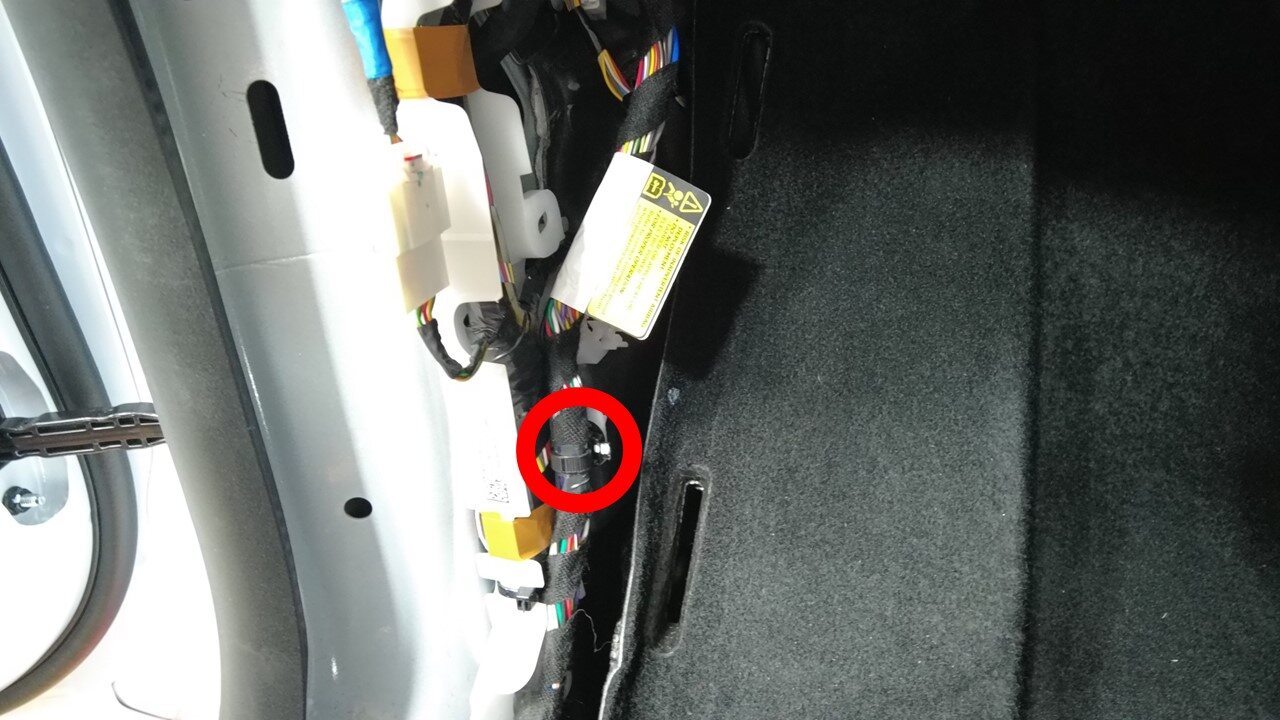

  3. 松开将左前座椅线束固定到门槛饰板的夹子(4 个)。
  4. 将左前座椅线束从驾驶室左前地毯下方拉出。
  5. 将左前座椅移至最前端。

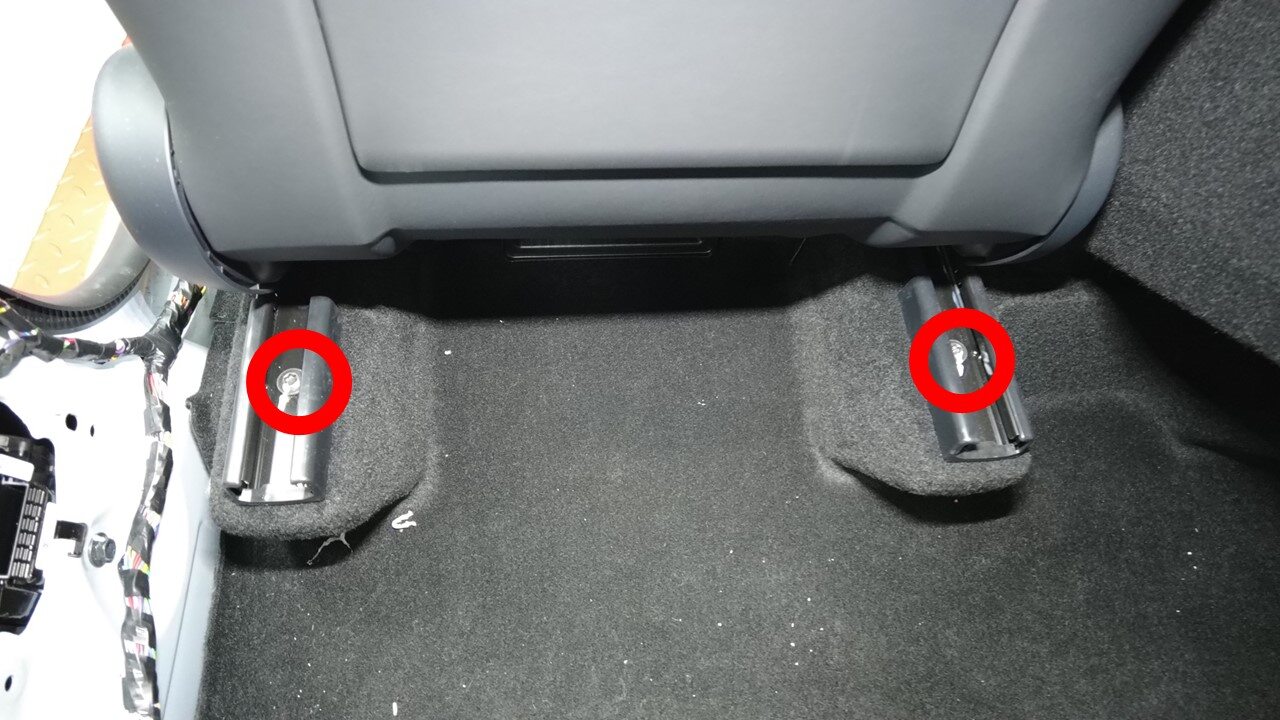

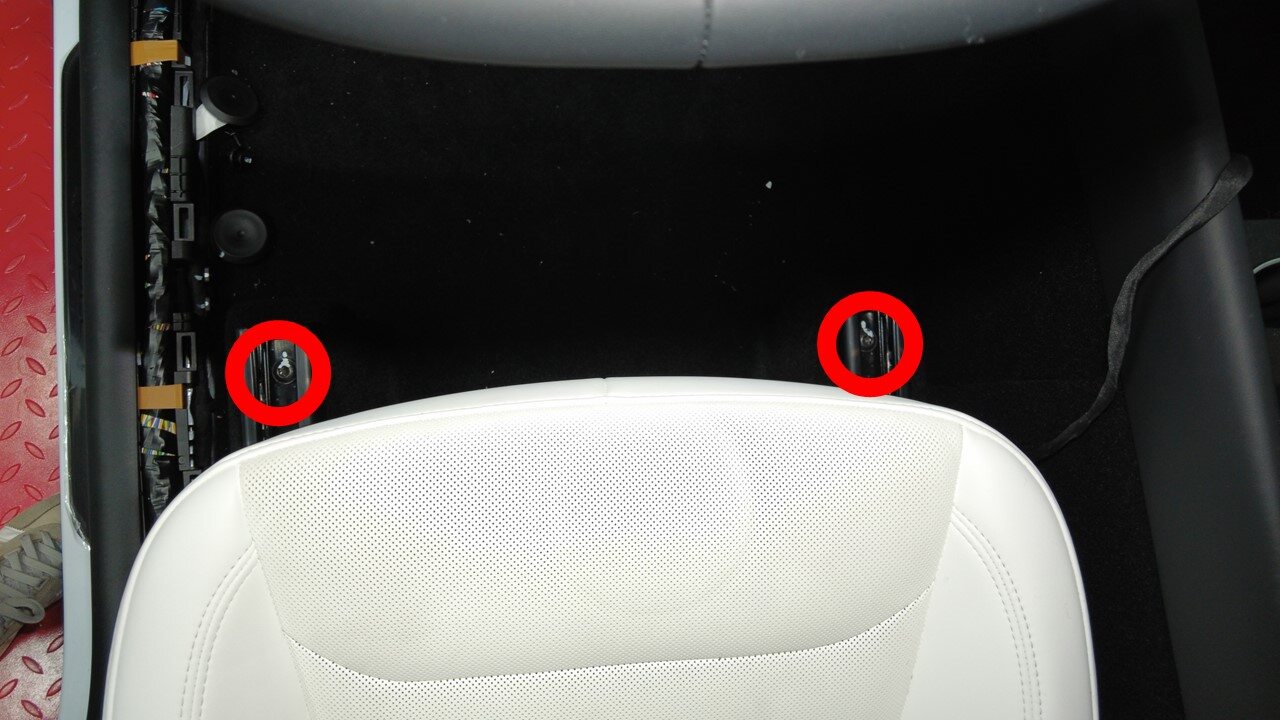

  6. 拆下并弃用将驾驶位座椅后部固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  7. 将座椅移至最后端。
  8. 拆下并弃用将驾驶位座椅前部固定到车身的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  9. 将左前座椅向后倾斜。
    Informational PurposesAn informational icon, calling your attention
    无需将左侧座椅线束从车身控制器上断开。

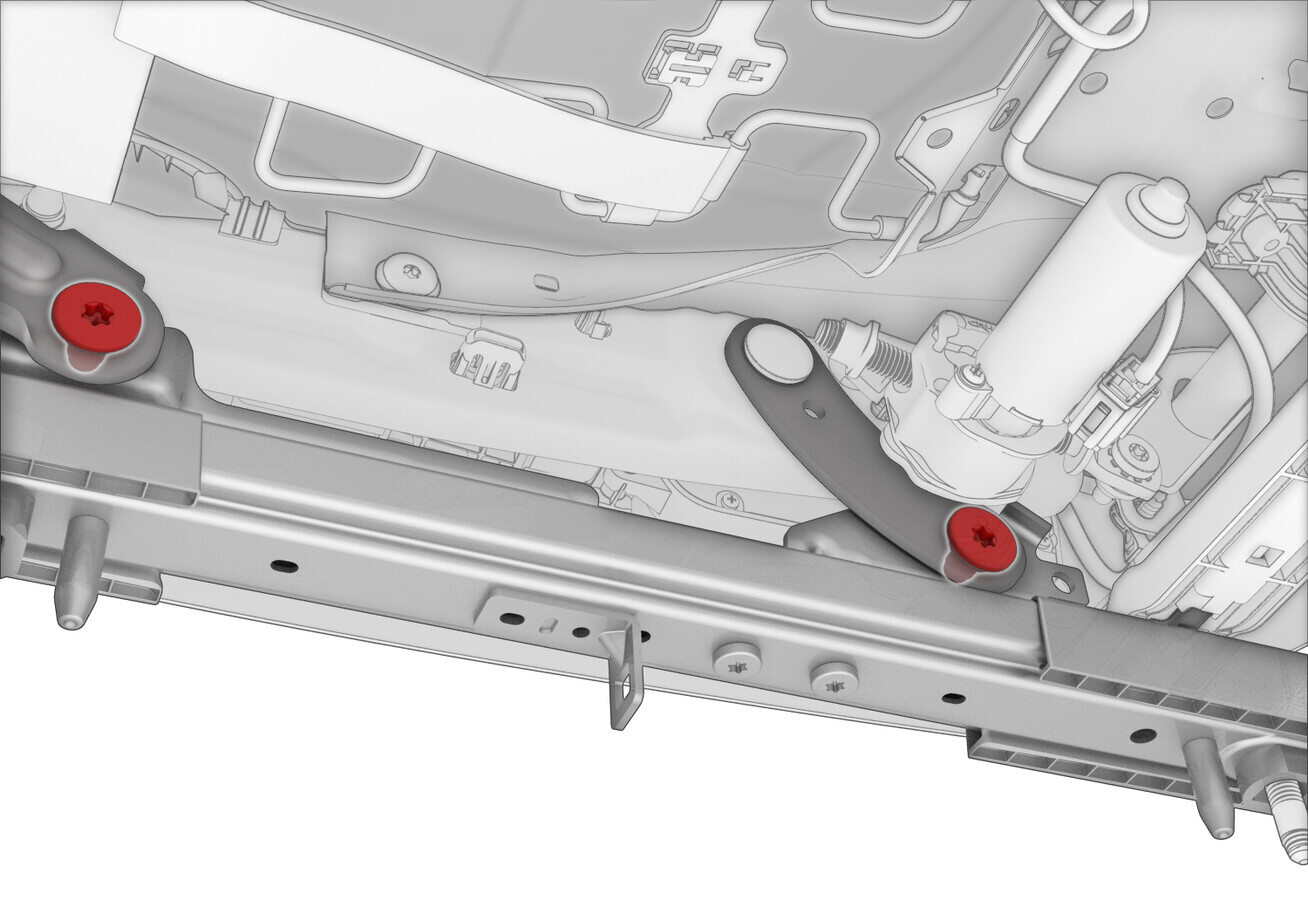

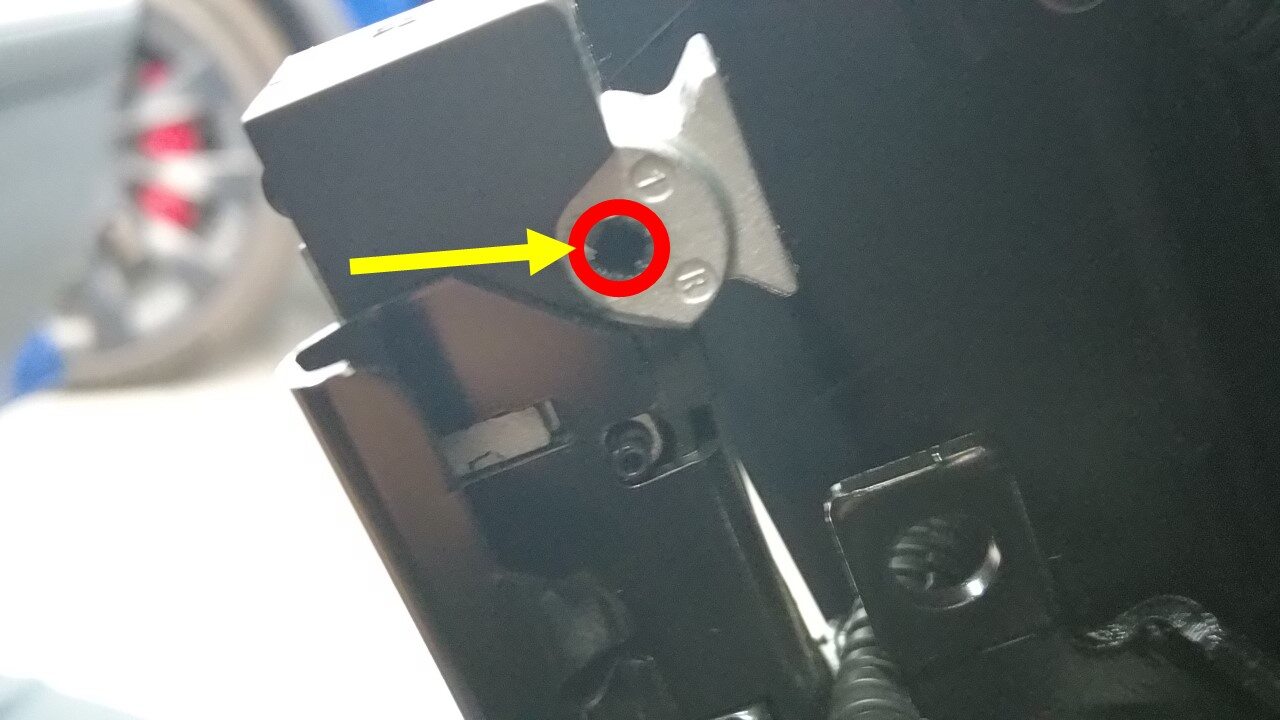

  10. 拆下并弃用将座椅滑轨固定到座椅座垫框架的外侧螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • T45 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手

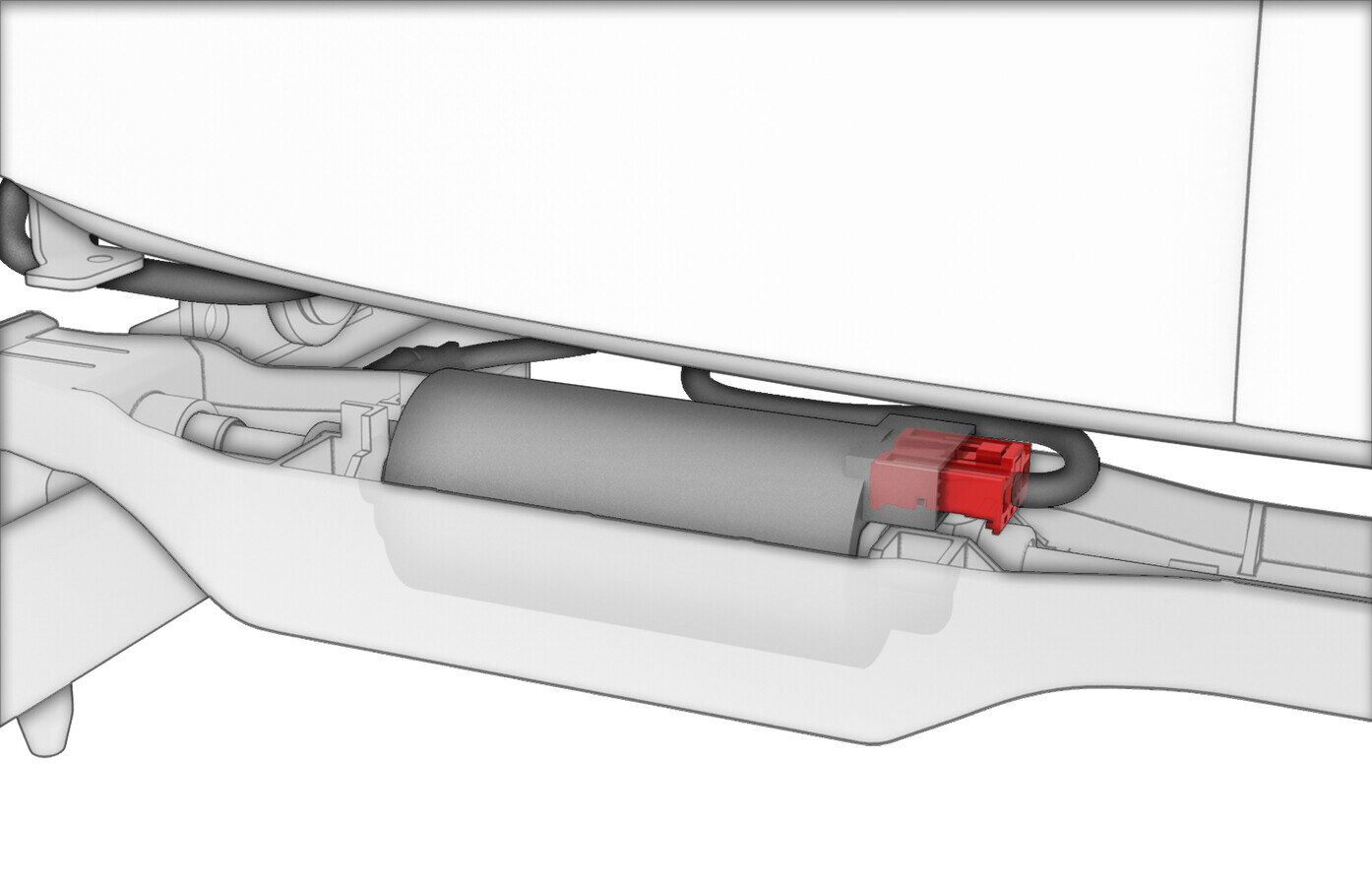

  11. 断开左前座椅滑轨电机连接器上的电气线束。

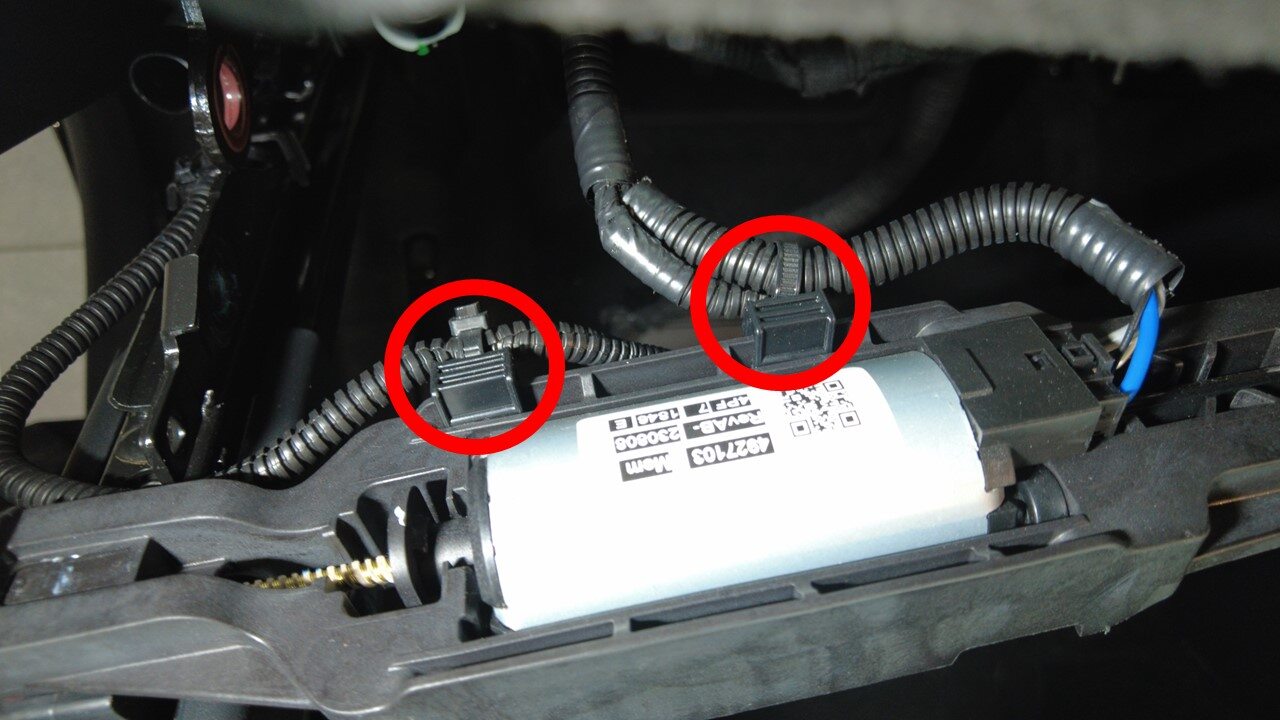

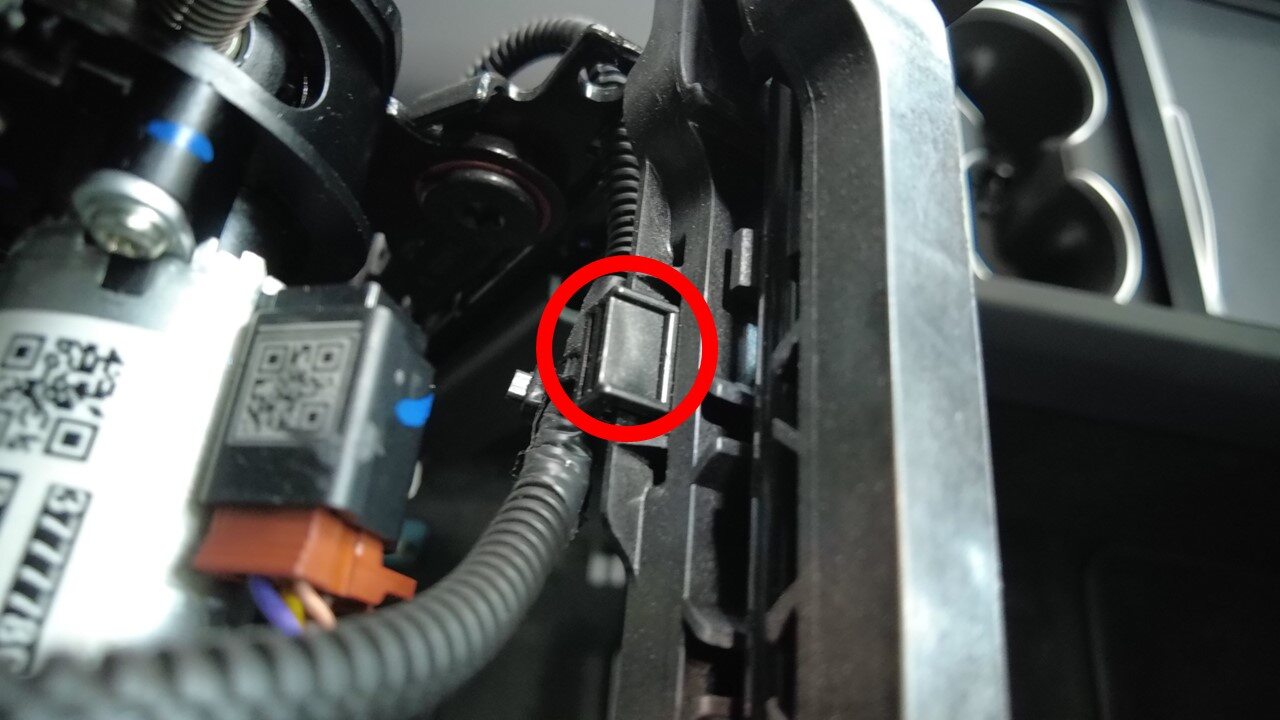

  12. 在协助下,将线束夹(3 个)从座椅滑轨电机桥架总成上拆下。

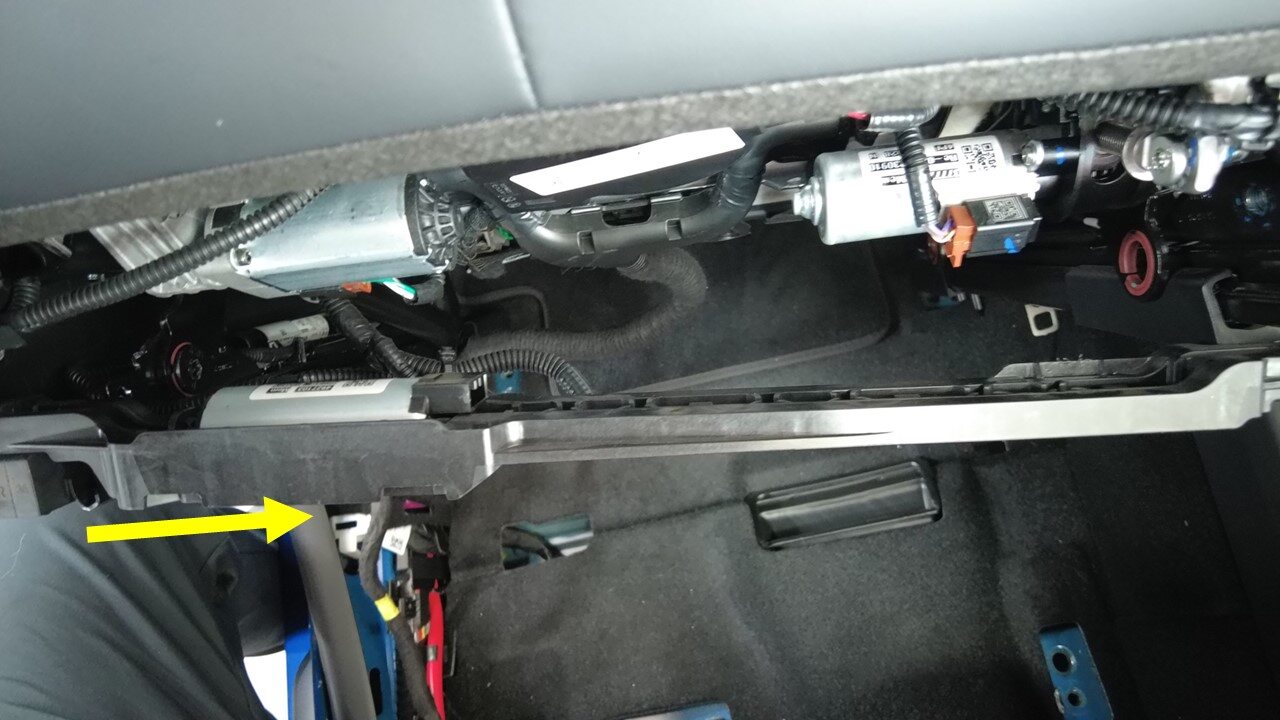

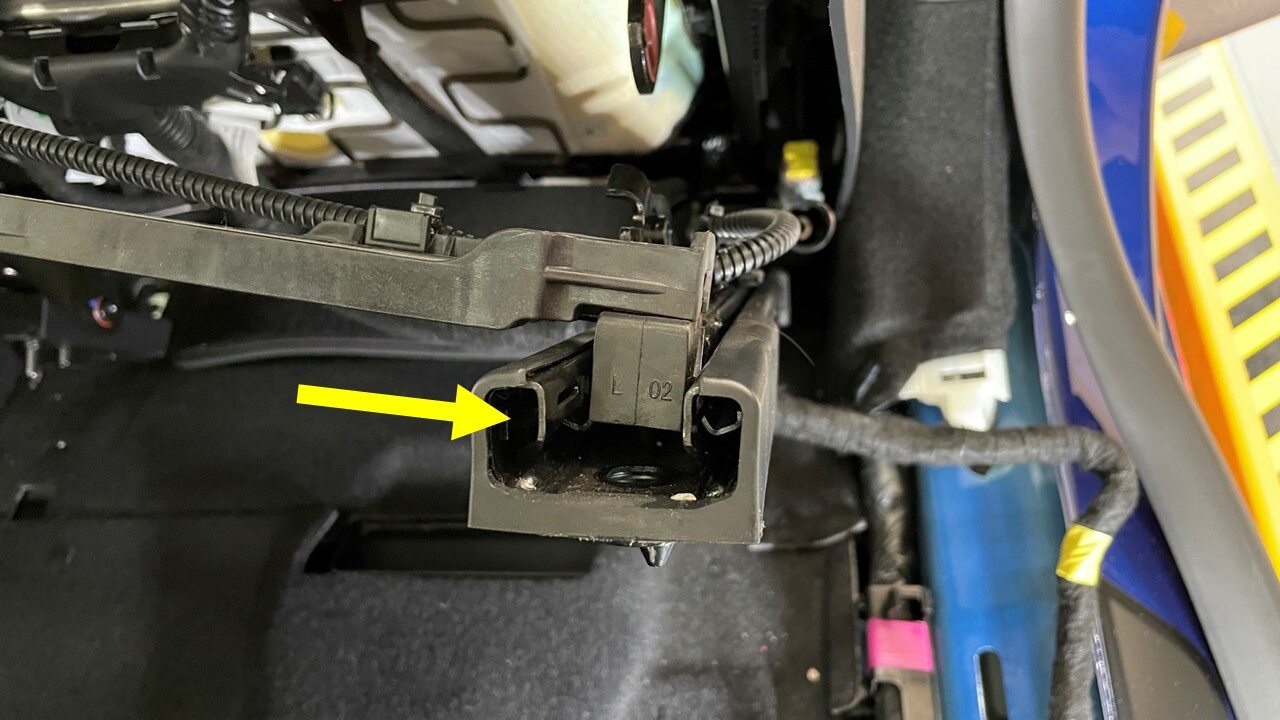

  13. 在协助下,将外侧座椅滑轨从滑轨电机桥架上松开。
    Informational PurposesAn informational icon, calling your attention

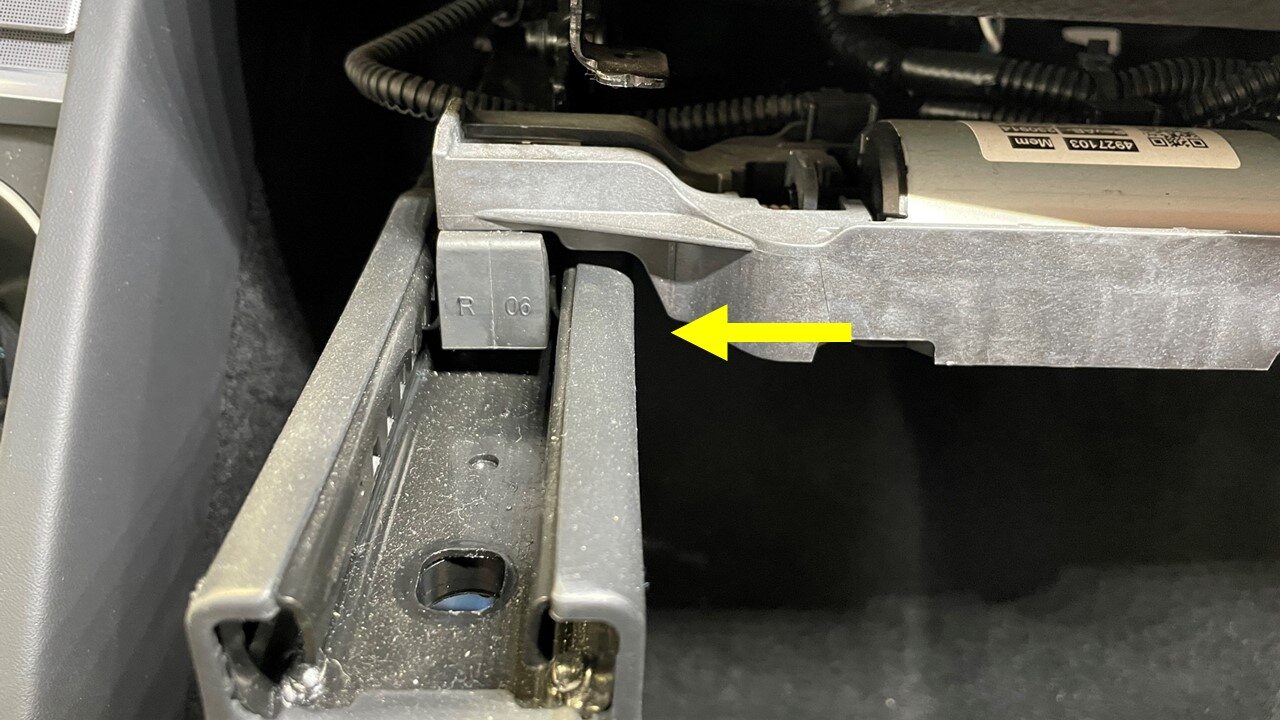

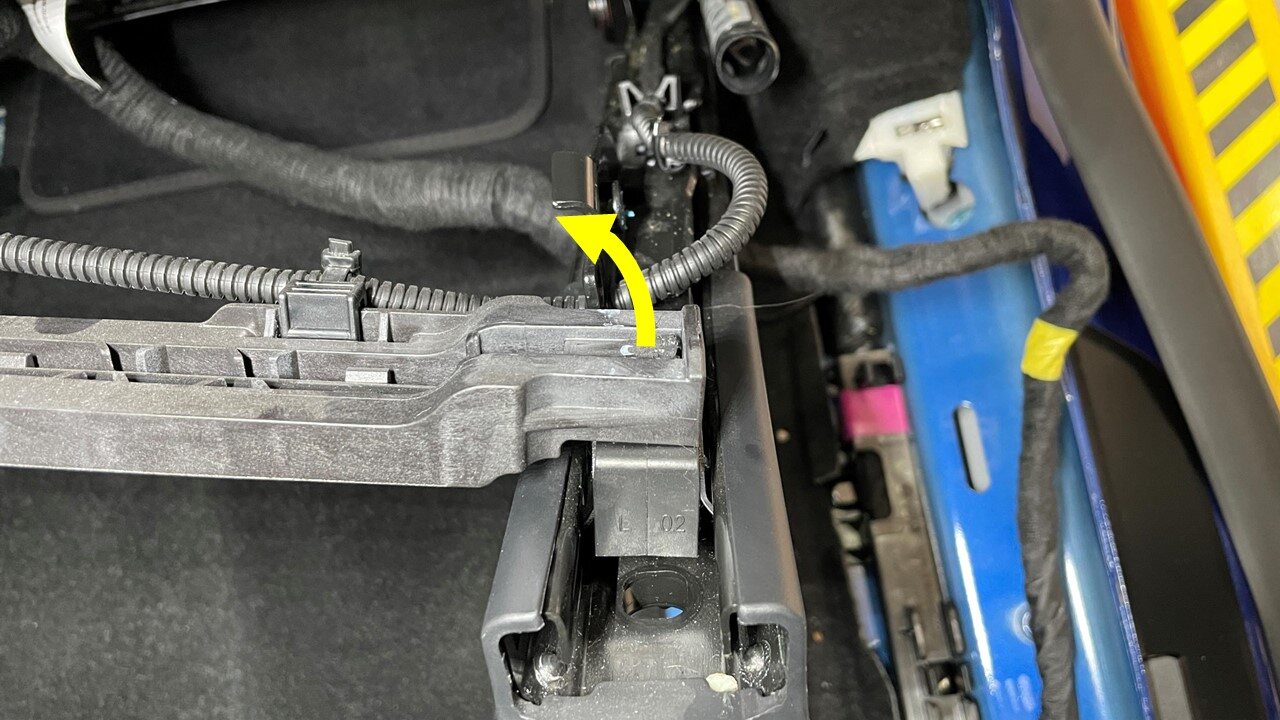

    撬开滑轨电机桥架锁片,将外侧座椅滑轨滑离,即可松开。
  14. 在协助下,将滑轨电机桥架从内侧座椅滑轨上松开。
    Informational PurposesAn informational icon, calling your attention
    撬开滑轨电机桥架锁片,将滑轨电机桥架滑离内侧滑轨。

安装

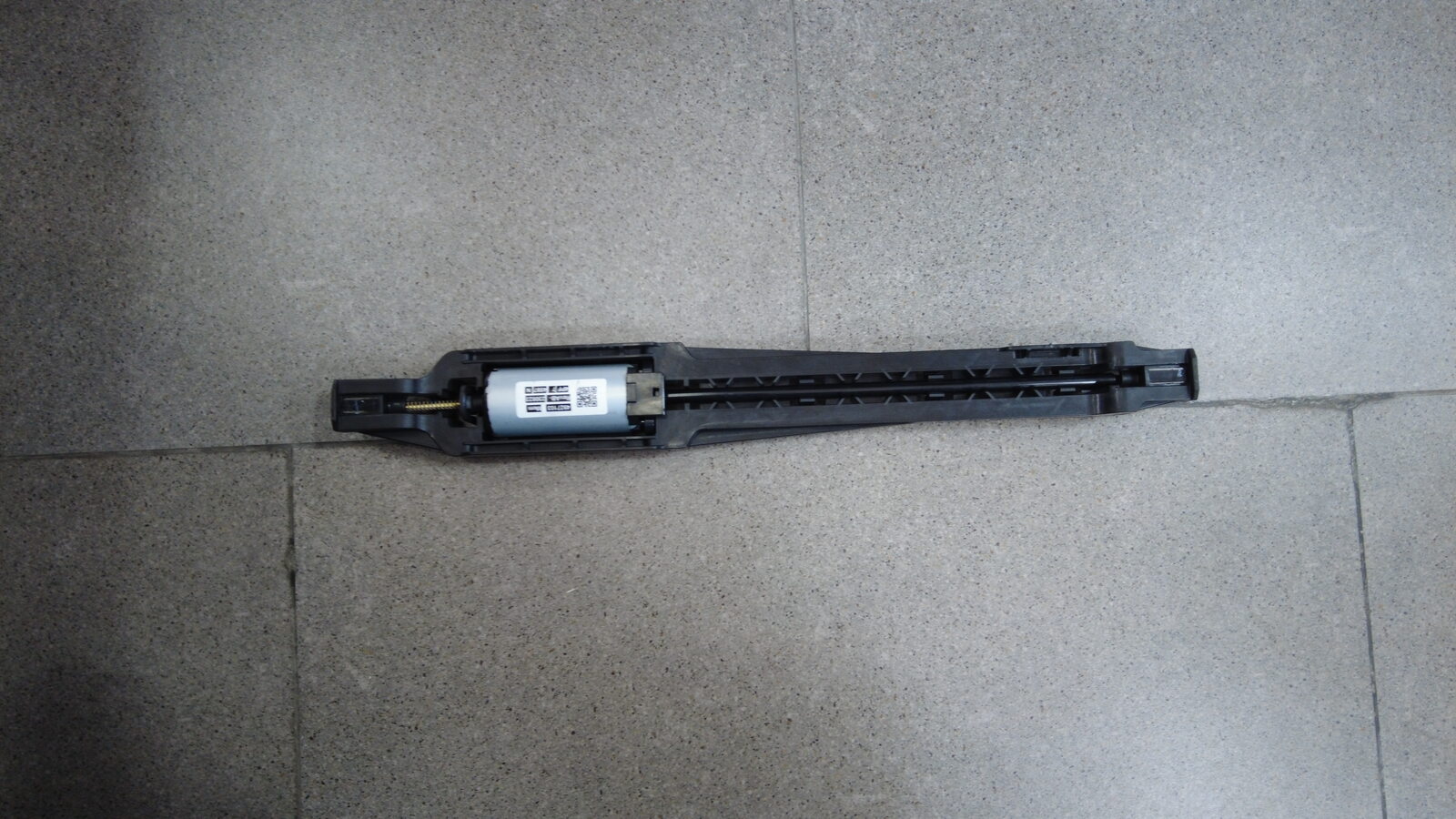

  1. 在协助下,将左前座椅滑轨电机桥架总成安装到内侧座椅滑轨上。
    Informational PurposesAn informational icon, calling your attention

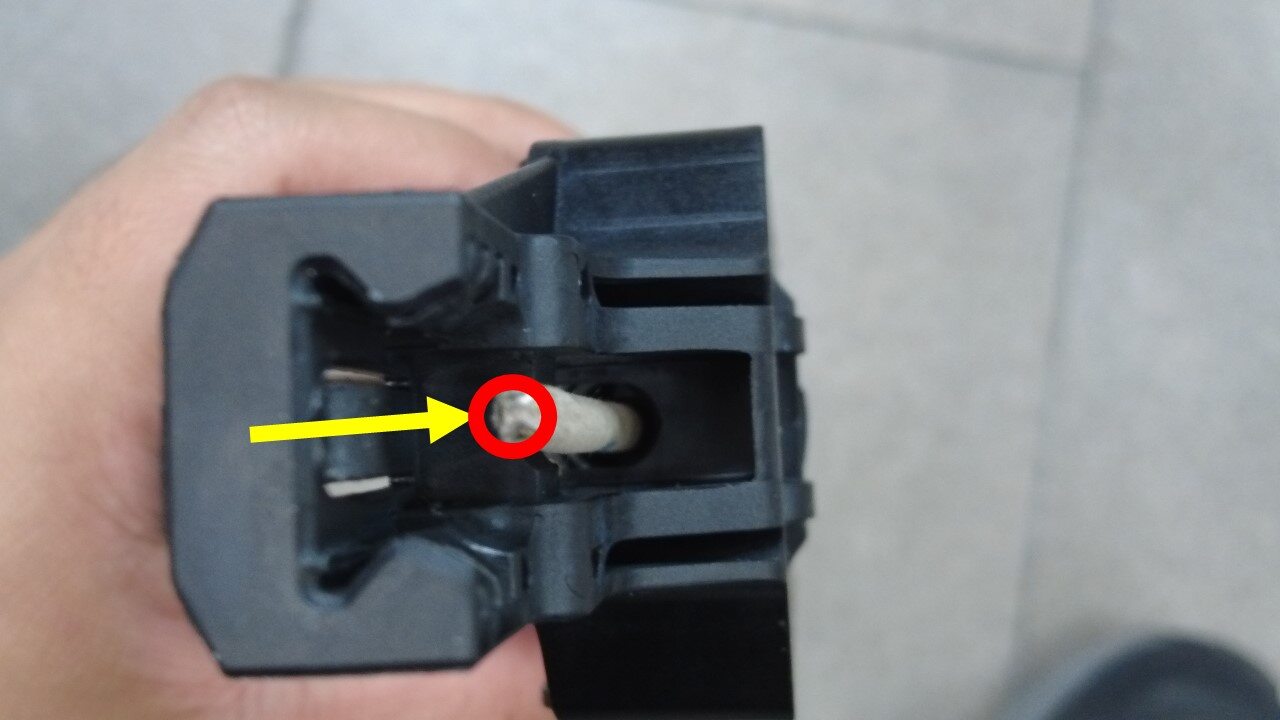

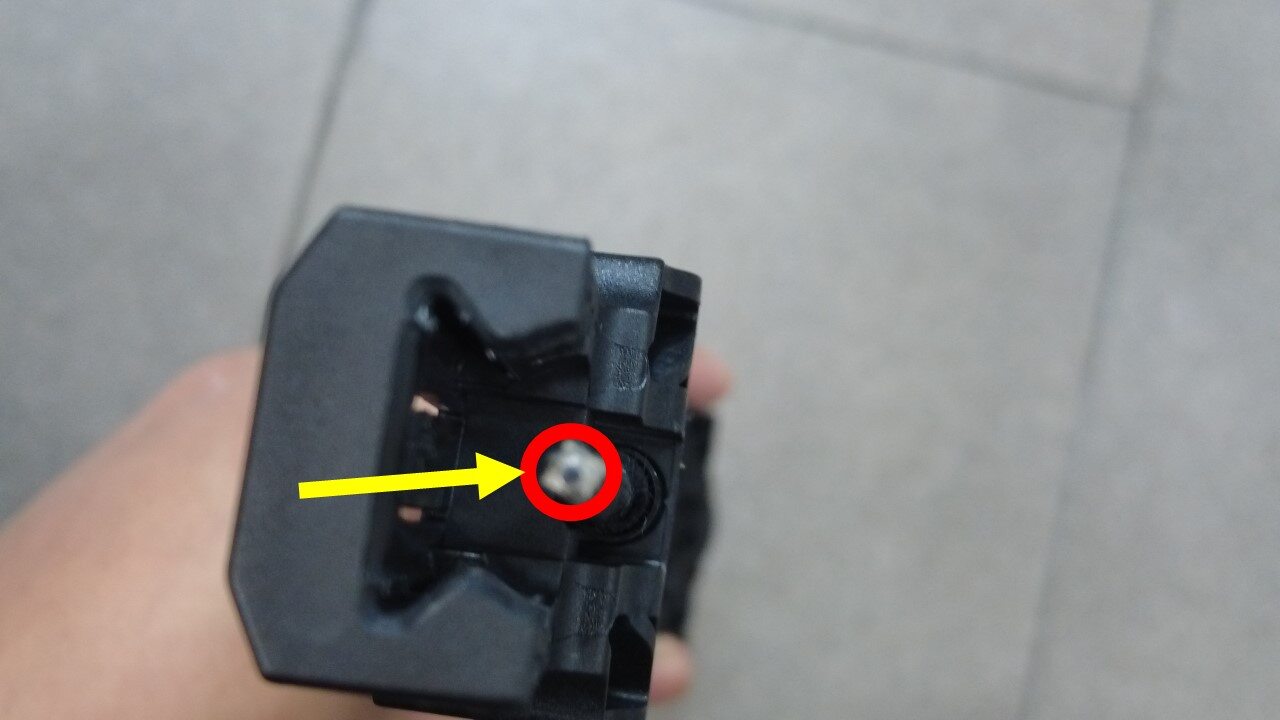

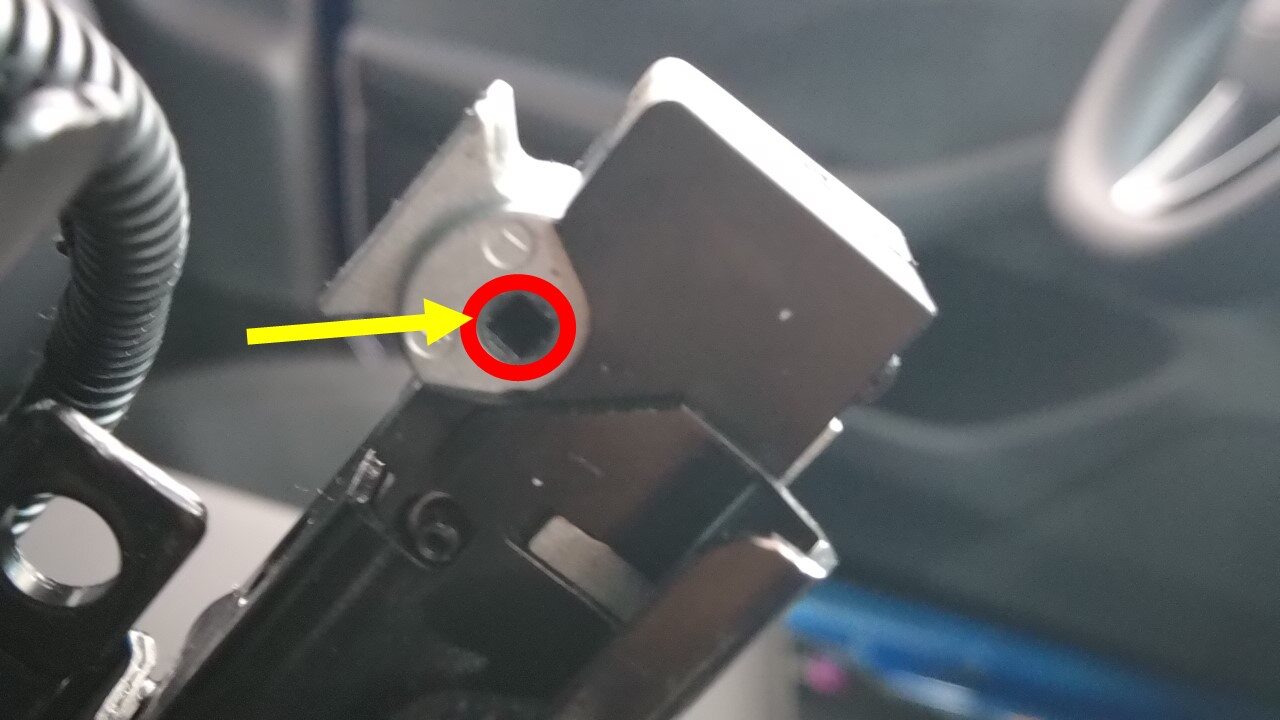

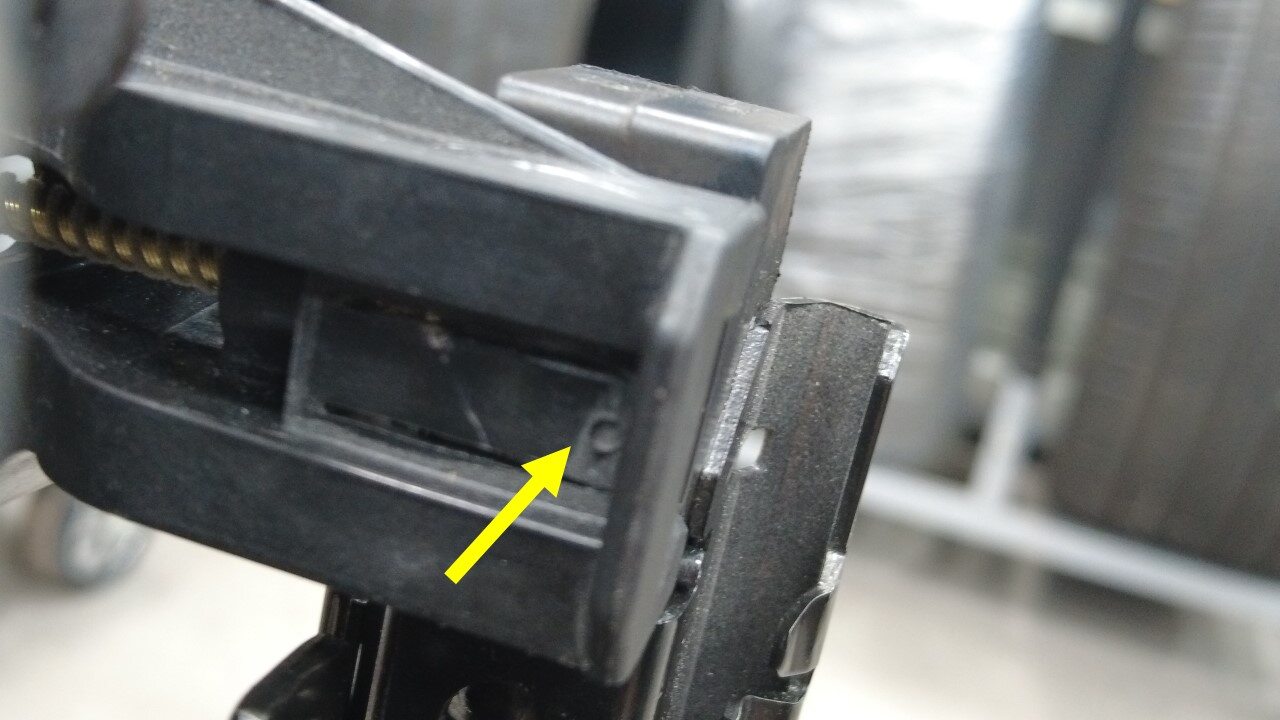

    滑轨电机电缆是方形键控型,必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨,直至其完全就位。
  2. 在协助下,将外侧座椅滑轨安装到左前座椅滑轨电机桥架总成。
    Informational PurposesAn informational icon, calling your attention
    滑轨电机电缆是方形键控型,必须将其与内侧滑轨对齐。按需手动转动电缆以进行对齐。将滑轨电机桥架滑入内侧滑轨,直至其完全就位。
  3. 连接滑轨电机电气连接器。
  4. 在协助下,将线束夹(3 个)安装到左前座椅滑轨电机桥架总成。
  5. 安装新的外侧螺栓(2 个)(1660192-00-A),将座椅滑轨固定到座椅座垫框架。
    38 Nm (28.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • T45 梅花套筒
    • 回旋头棘轮/回旋头扭矩扳手
  6. 将左前座椅移回安装位置。
    Informational PurposesAn informational icon, calling your attention
    移动座椅时请小心。确保未损坏地毯。

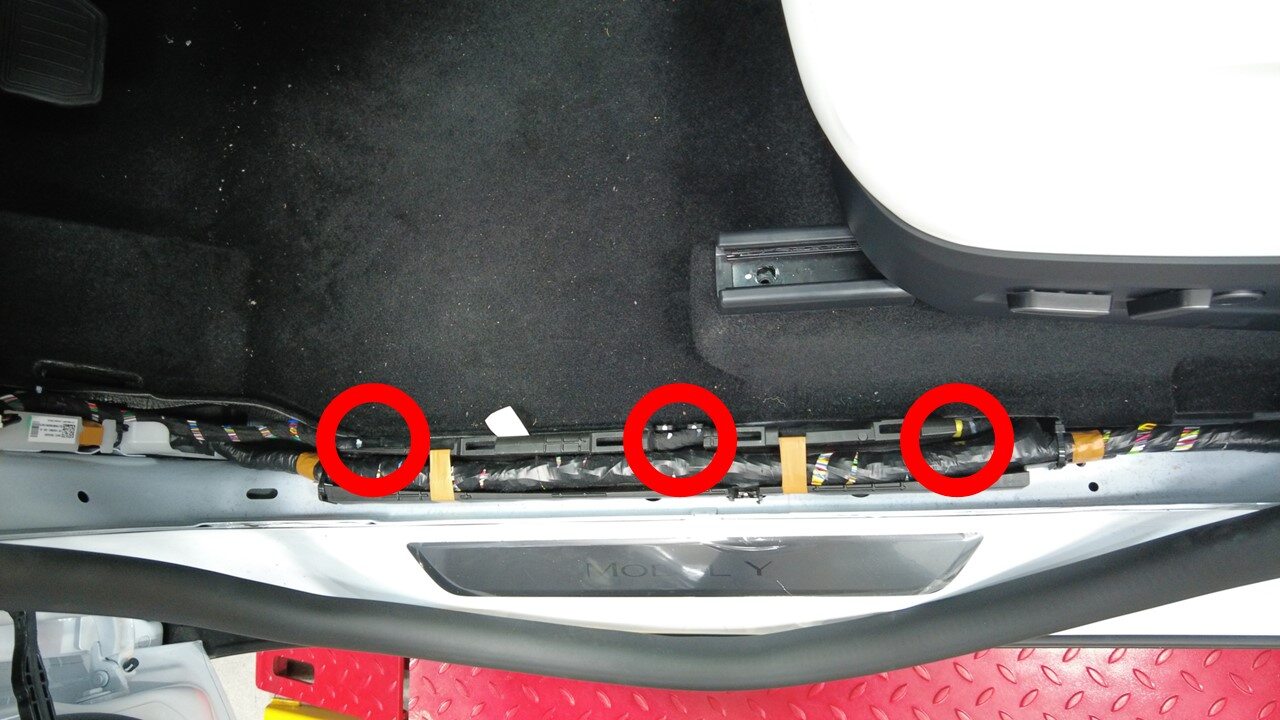

  7. 将第一排左侧座椅线束排布在左前地毯下方,然后先将线束放置在线束导件上,再安装将线束固定到门槛板饰板上的夹子(4 个)。
    Informational PurposesAn informational icon, calling your attention
    将多余线束塞入线束支架和车身之间。
  8. 安装左侧 A 柱下部总成。请参阅A 柱下部饰板 - 左 ((拆卸和安装))
  9. 将左前座椅移至最后端。
  10. 安装新的螺栓(2 个),将驾驶位座椅前部固定到车身。
    33.5 Nm (24.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  11. 将左前座椅移至最前端。
  12. 安装新的螺栓(2 个),将驾驶位座椅后部固定到车身。
    33.5 Nm (24.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 增强型 TP45 批头梅花套筒
    • 棘轮/扭矩扳手
  13. 通过触摸屏校准座椅。点击Controls > Service > Driver Seat, Steering & Mirrors Calibration > Start,按照触摸屏上的指示进行操作,然后等待程序完成。
  14. 将驾驶位座椅移回原位。
  15. 升起左侧车窗,关闭左侧车门。
