高压线束 - 高压线束 - 高压线束 - 加热泵（拆卸和更换）

校正代码 4450010012 FRT 0.6 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 执行车辆高压禁用程序。请参阅车辆高压禁用程序。
  2. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  3. 断开空调压缩机高压线束连接器。
    Informational PurposesAn informational icon, calling your attention
    注

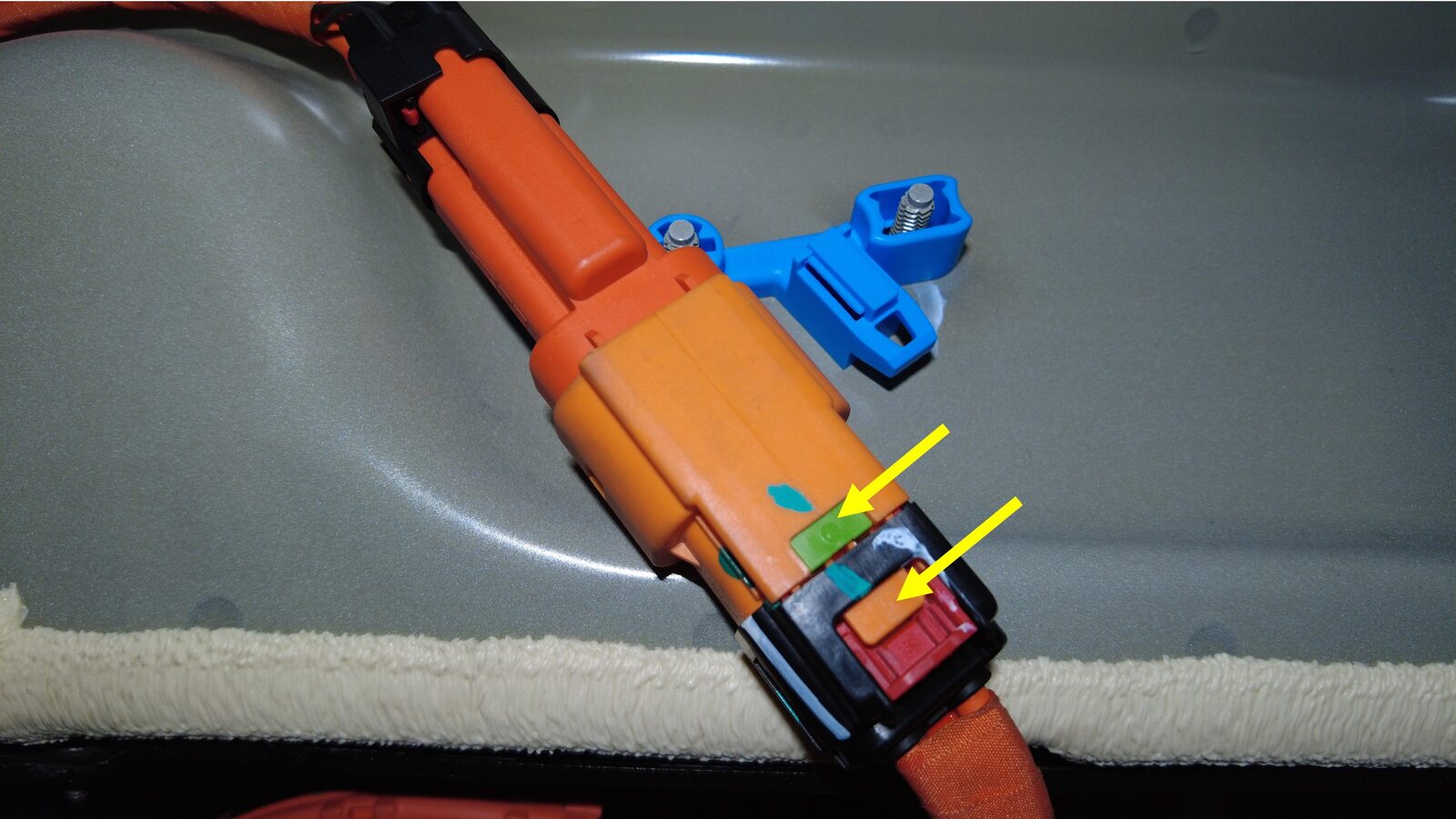

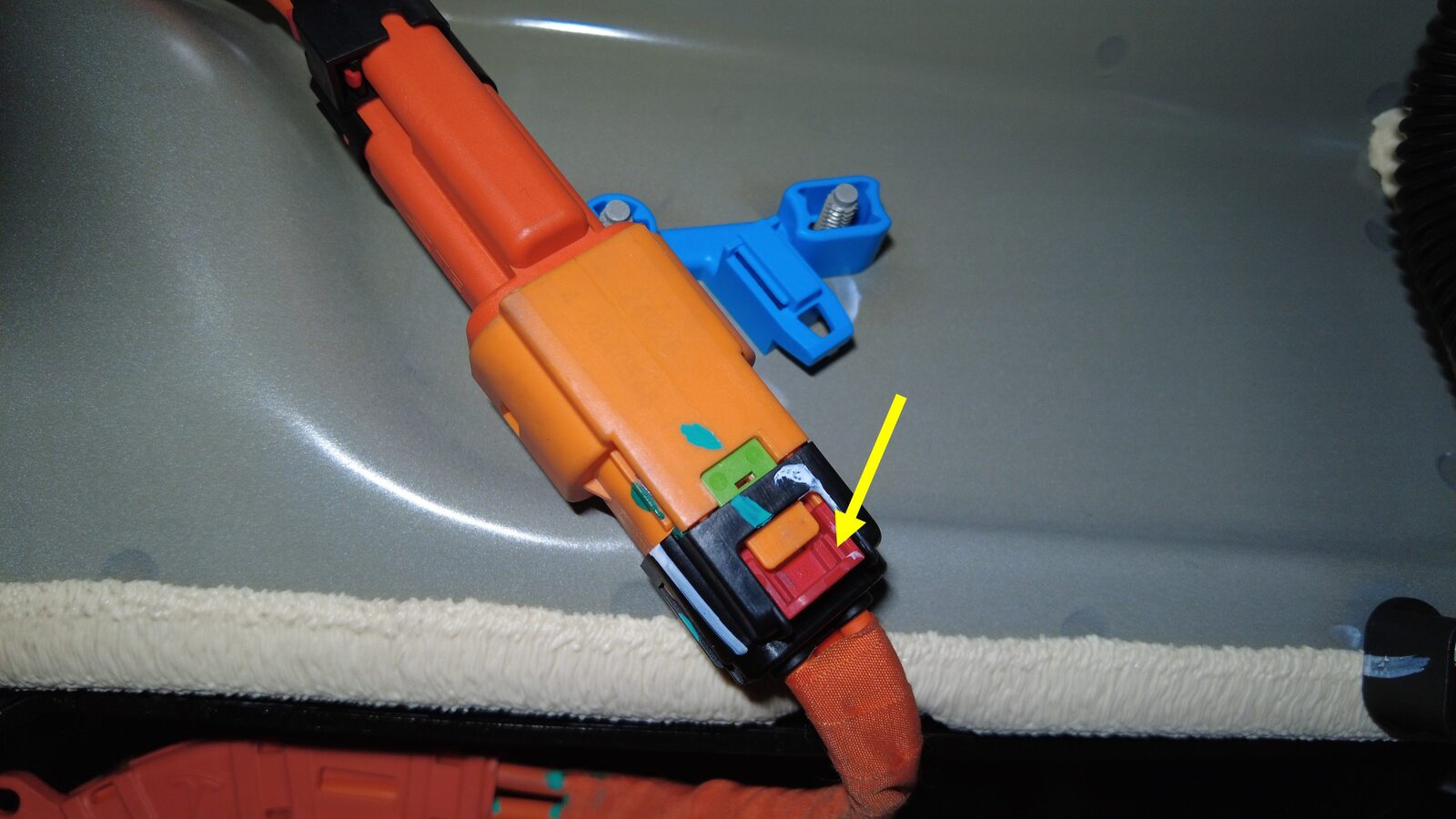

    将红色锁片拉离连接器以断开，然后按压黄色锁片并将连接器向后拉动，再按压绿色锁片以松开连接器。

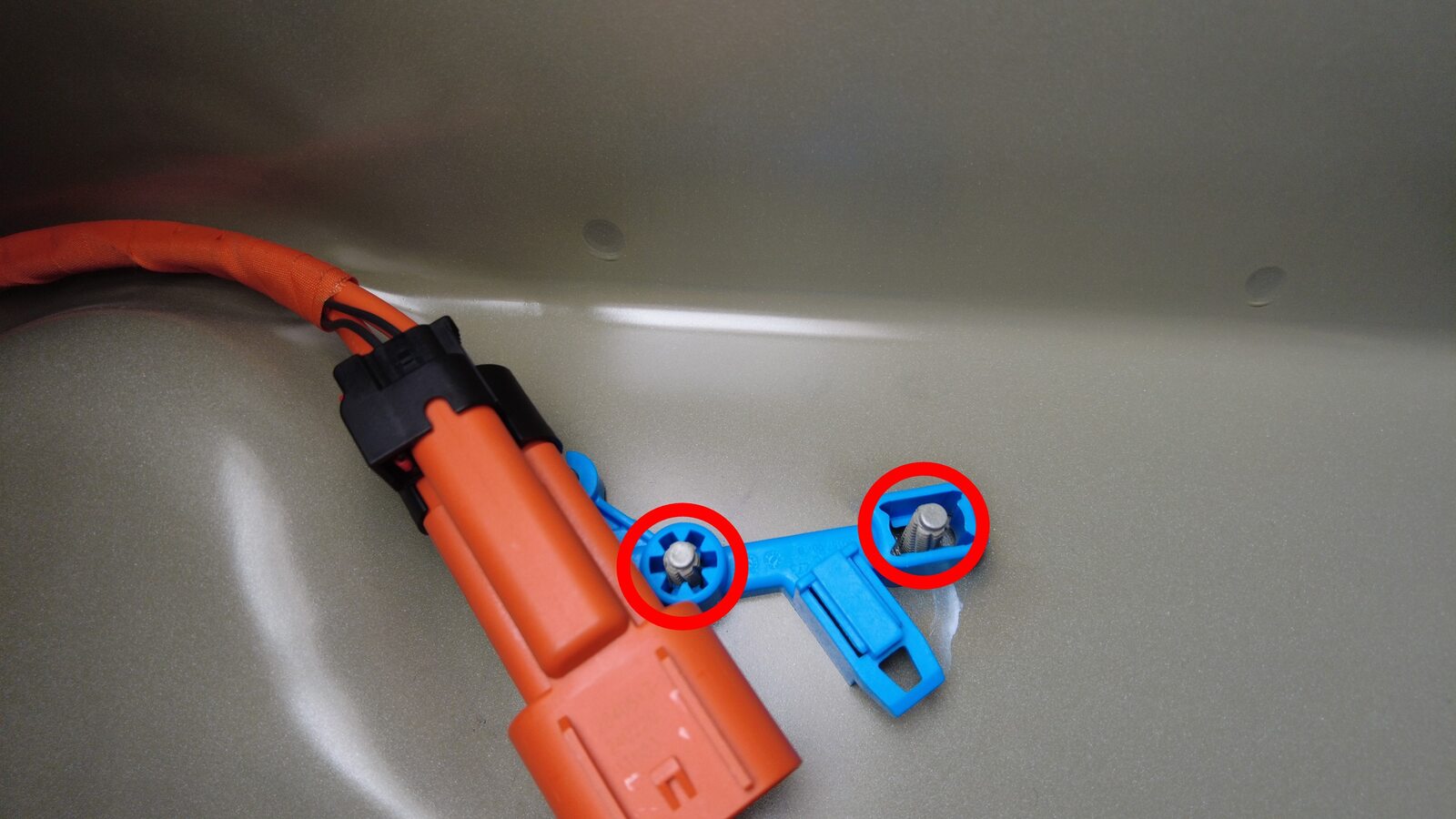

  4. 将高压连接器底座支架从隔热板左侧螺柱上松开。

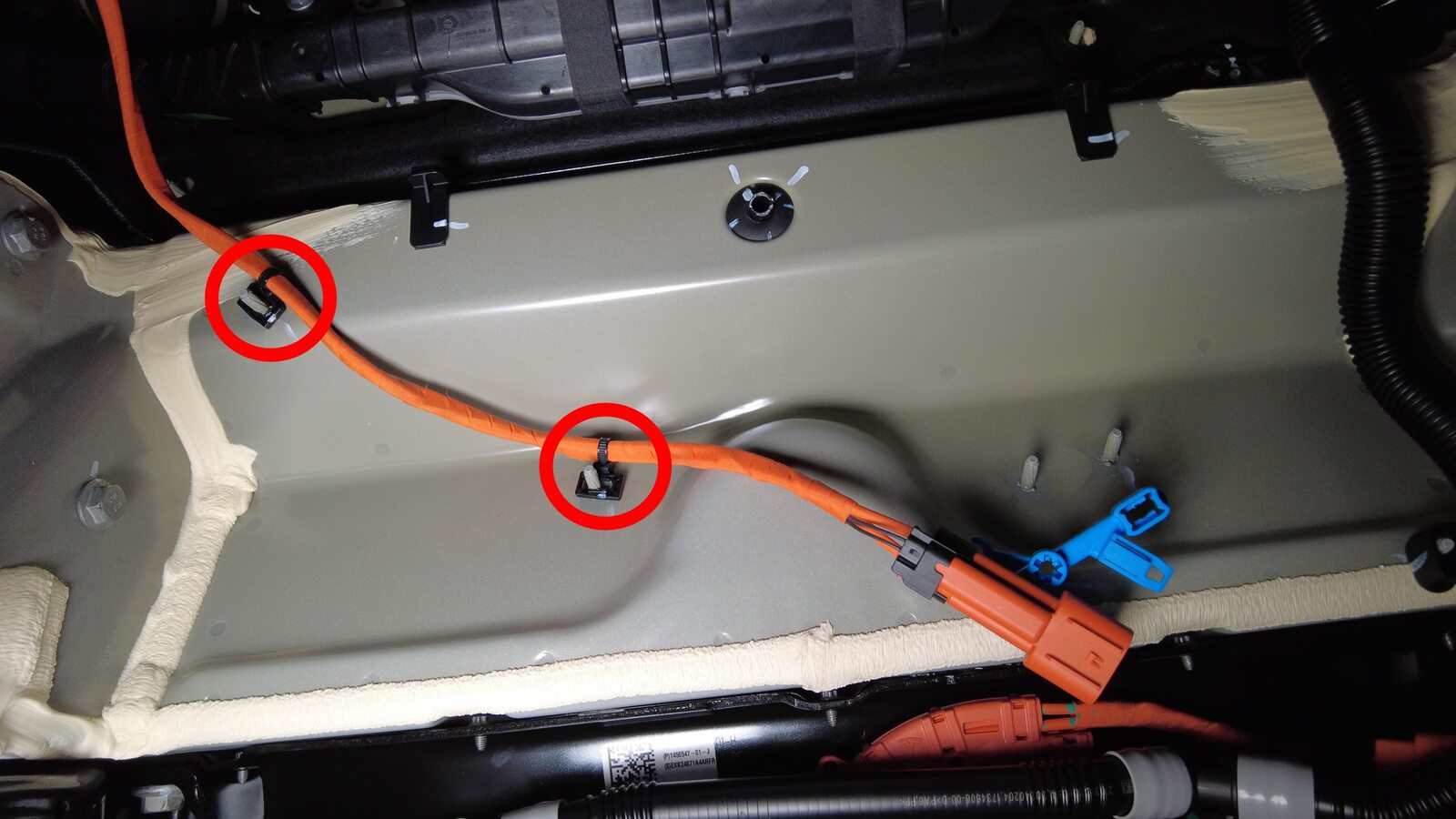

  5. 松开将空调压缩机高压线束固定到隔热板右侧螺柱上的固定夹（2 个）。
  6. 完全降低车辆。

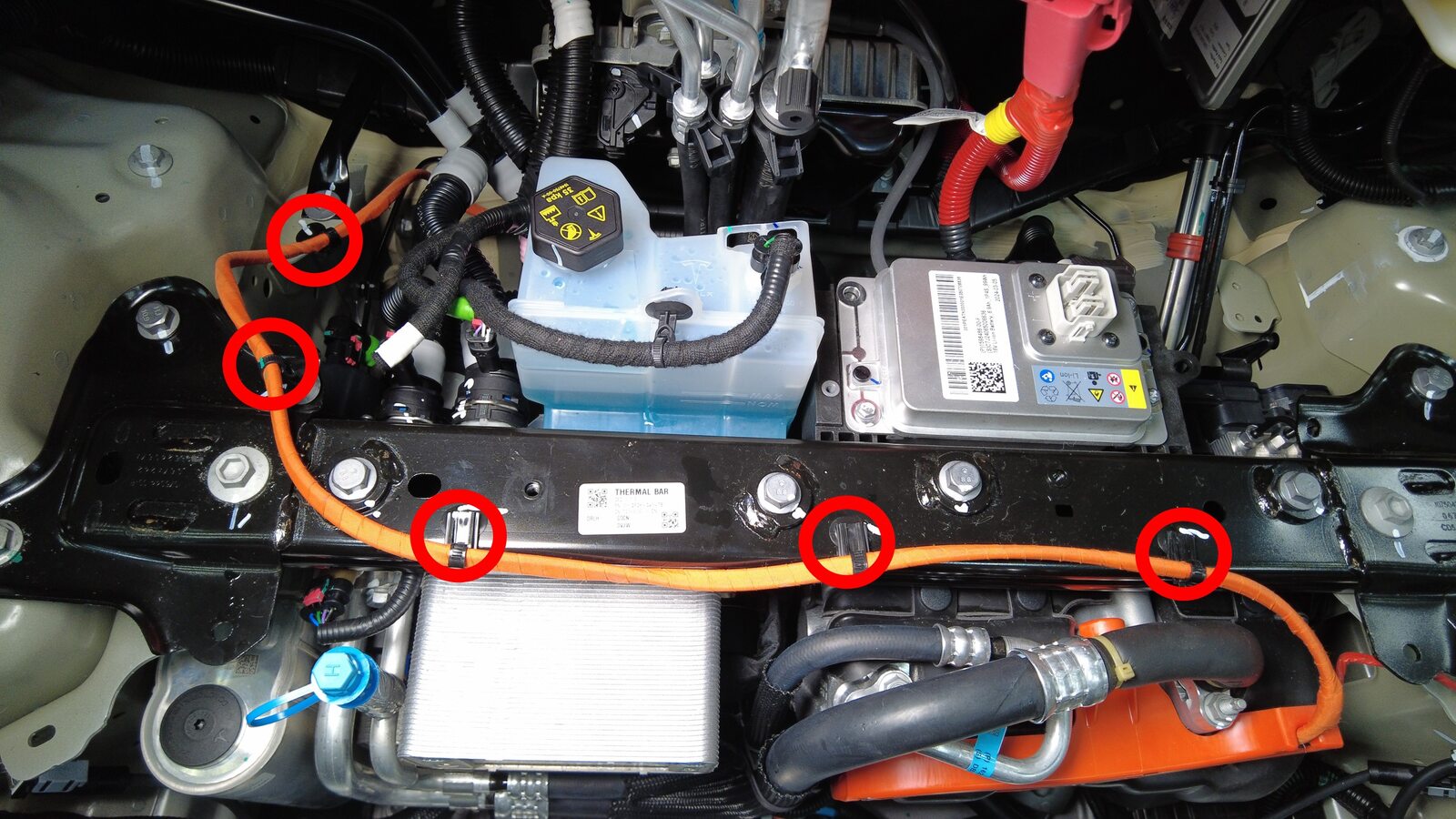

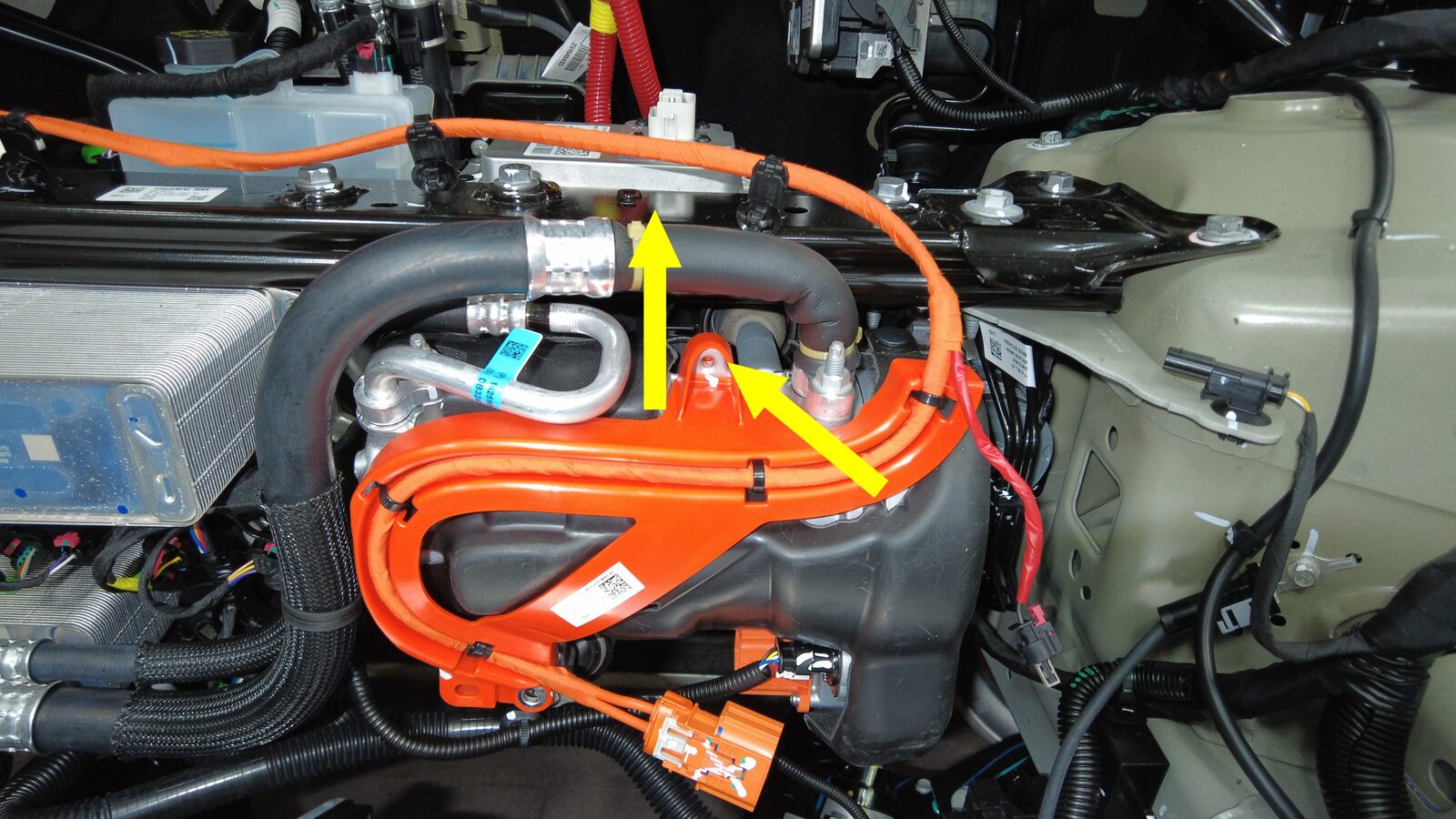

  7. 拆下将空调压缩机高压线束固定到减震塔支撑支架的固定夹。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿拉动高压电缆；弃置所有损坏的夹子。

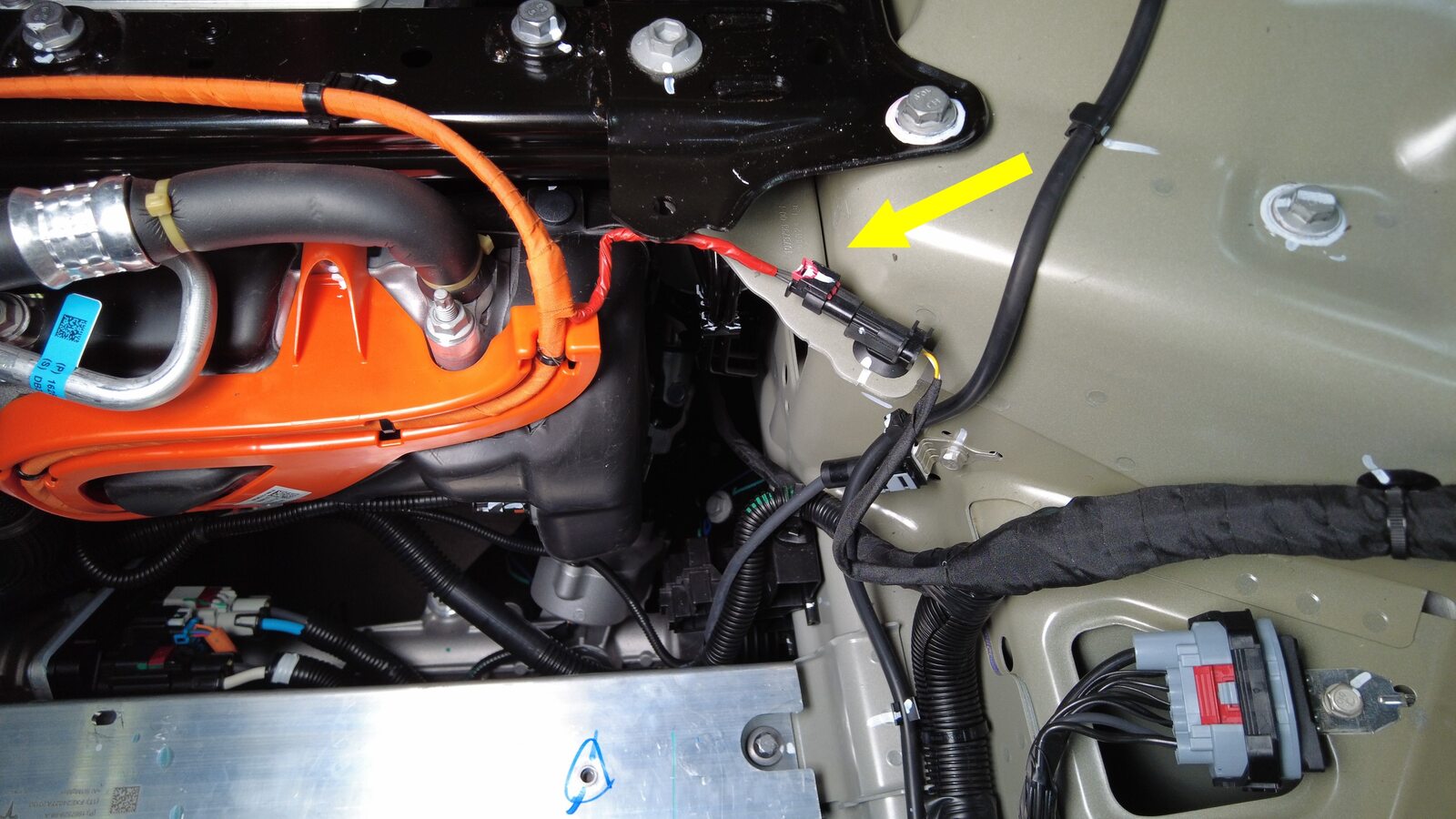

  8. 断开高压互锁回路 (HVIL) 连接器。

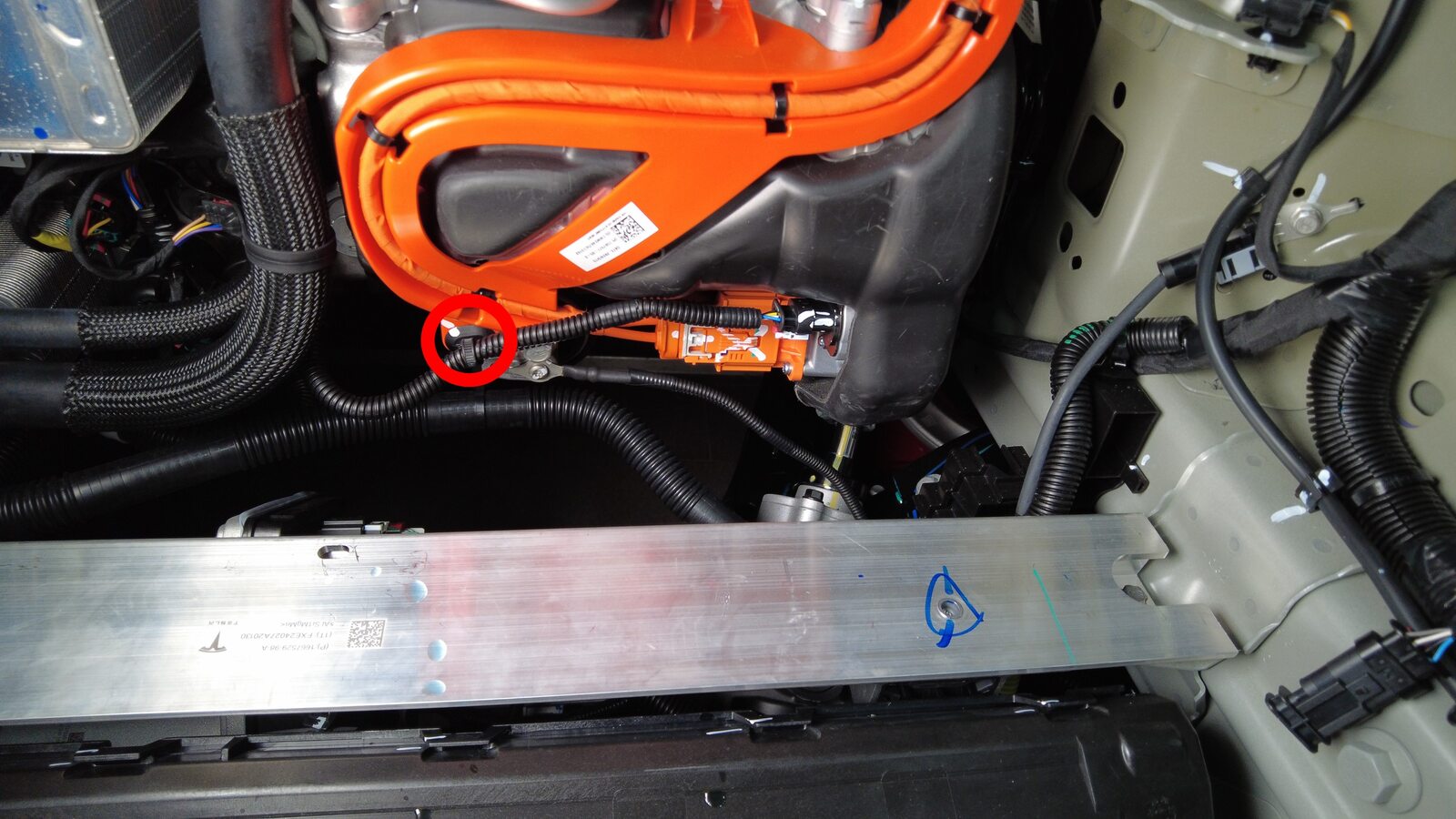

  9. 拆下将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。

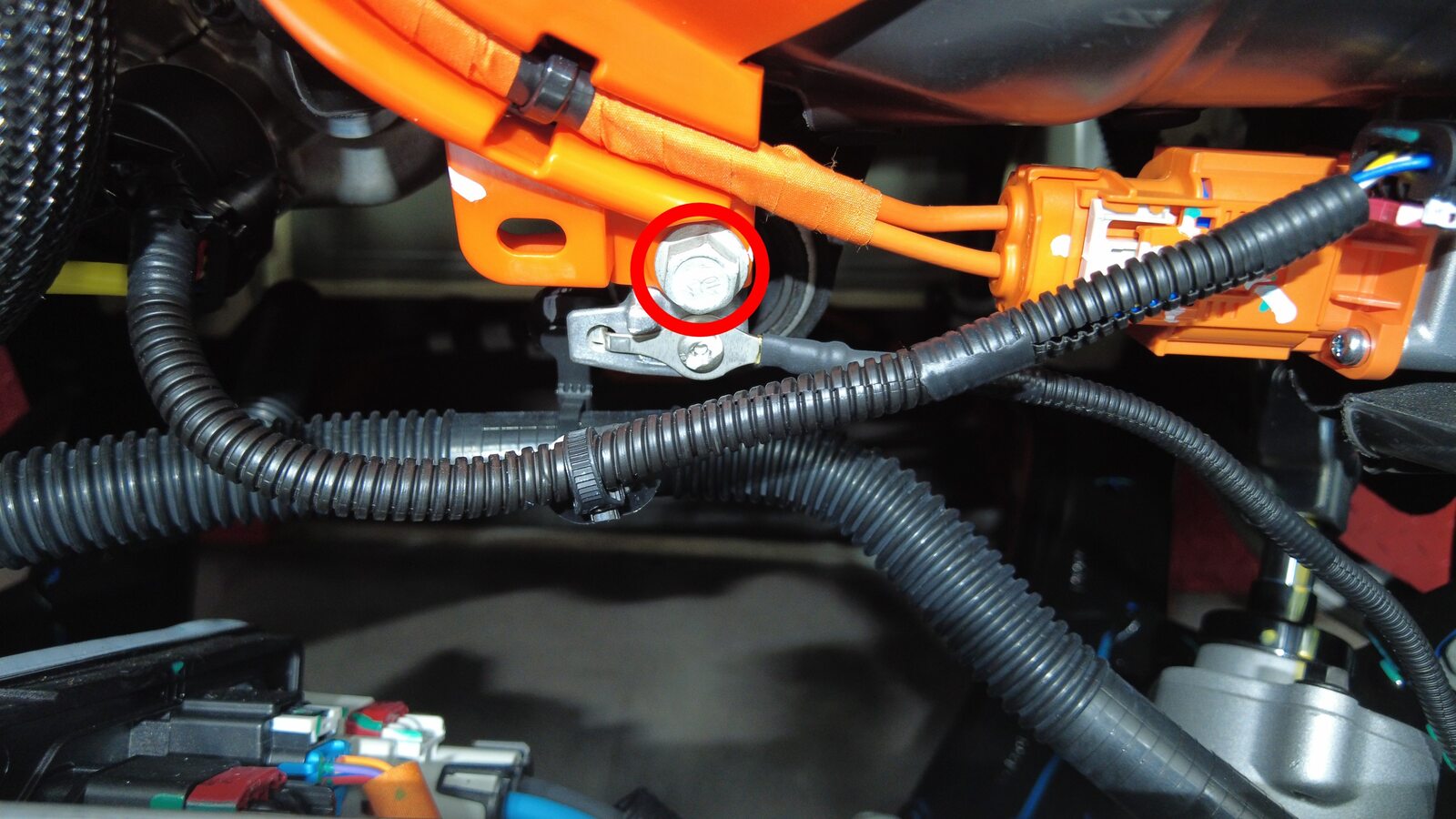

  10. 拆下将空调压缩机高压线束支架固定到空调压缩机的紧固件。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 3/8 英寸钻头六角套筒扳手标准 13 毫米
    • 3/8 英寸钻头 x 3 英寸加长件

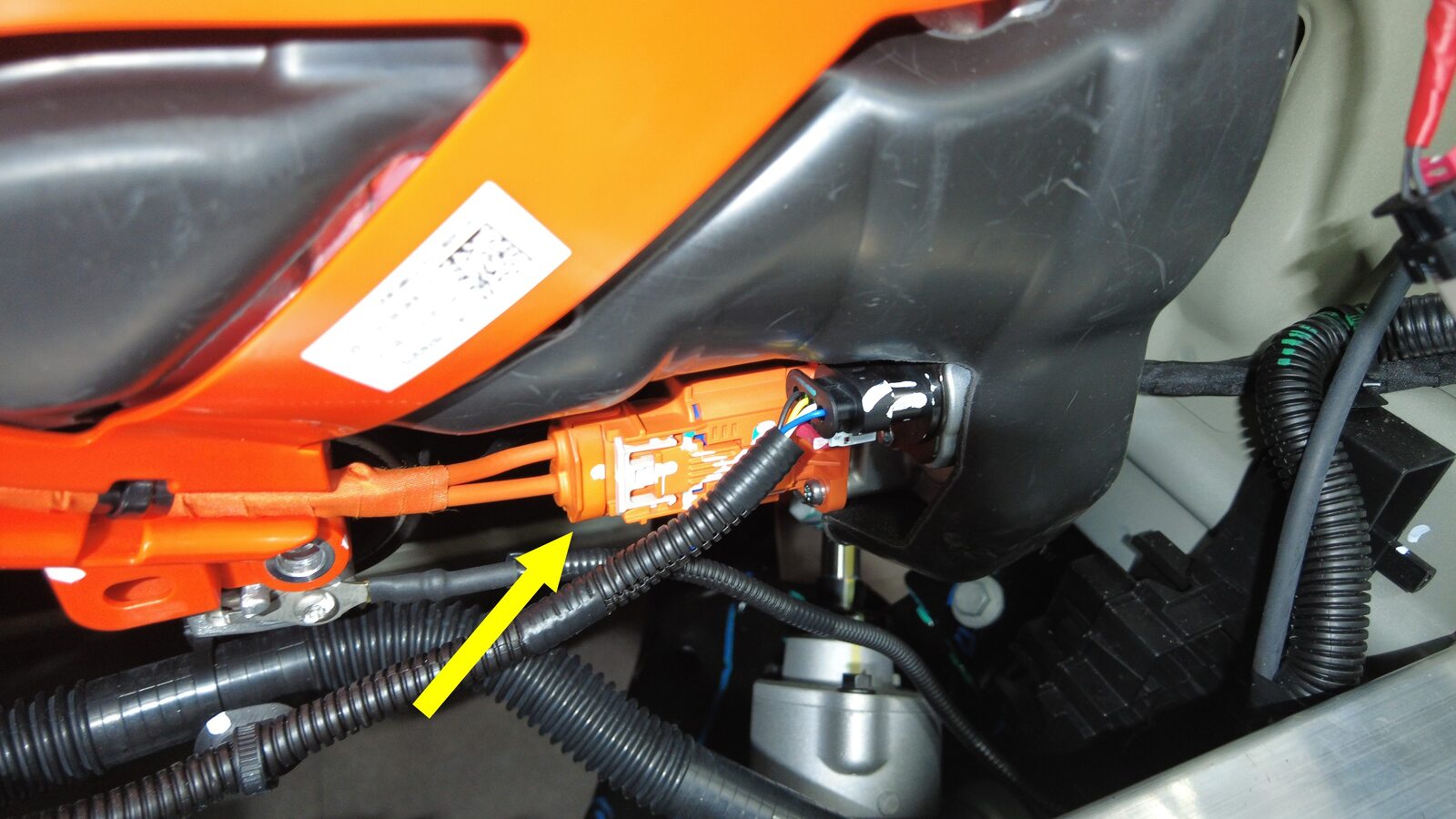

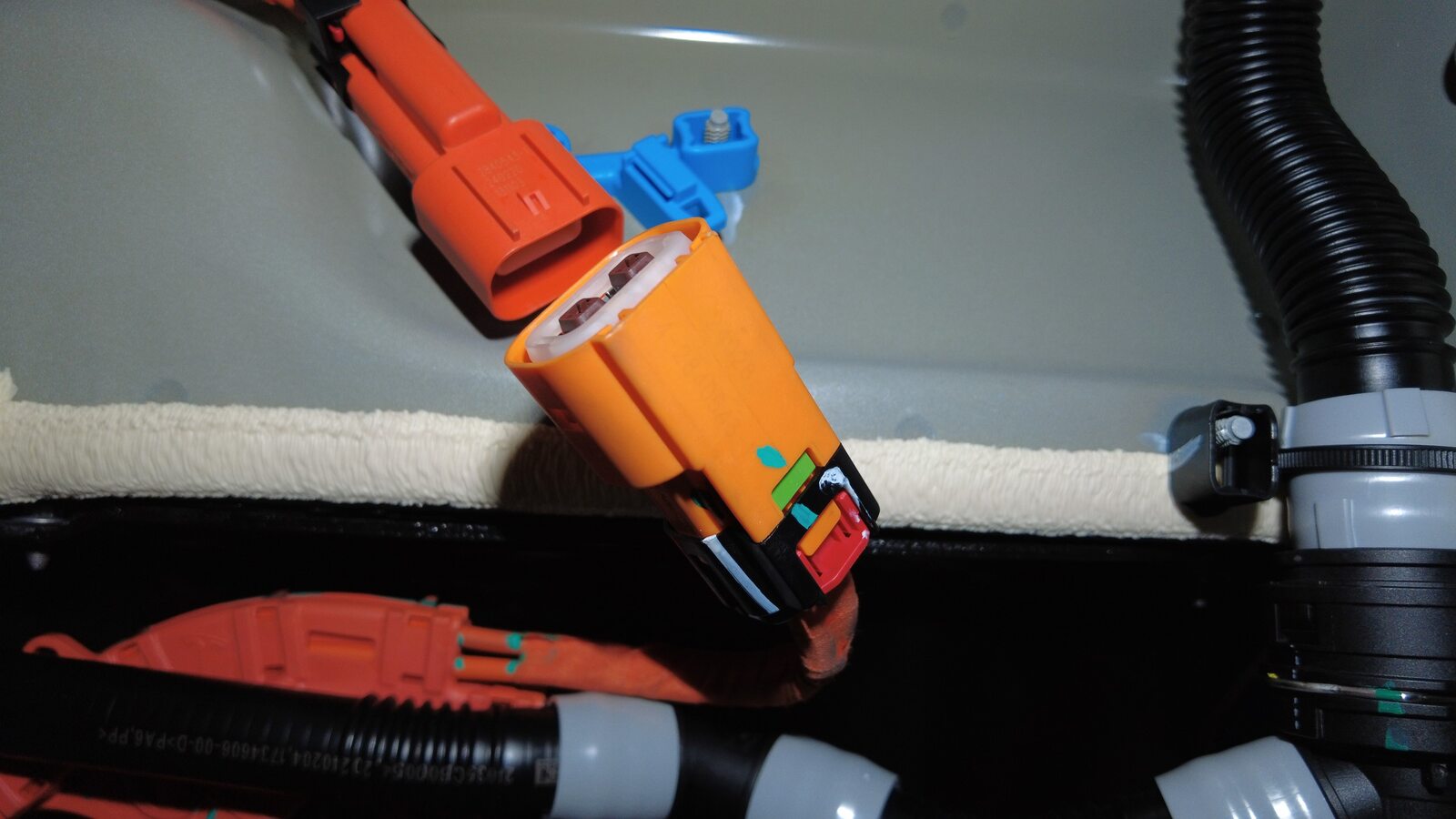

  11. 将高压线束连接器从空调压缩机上断开。

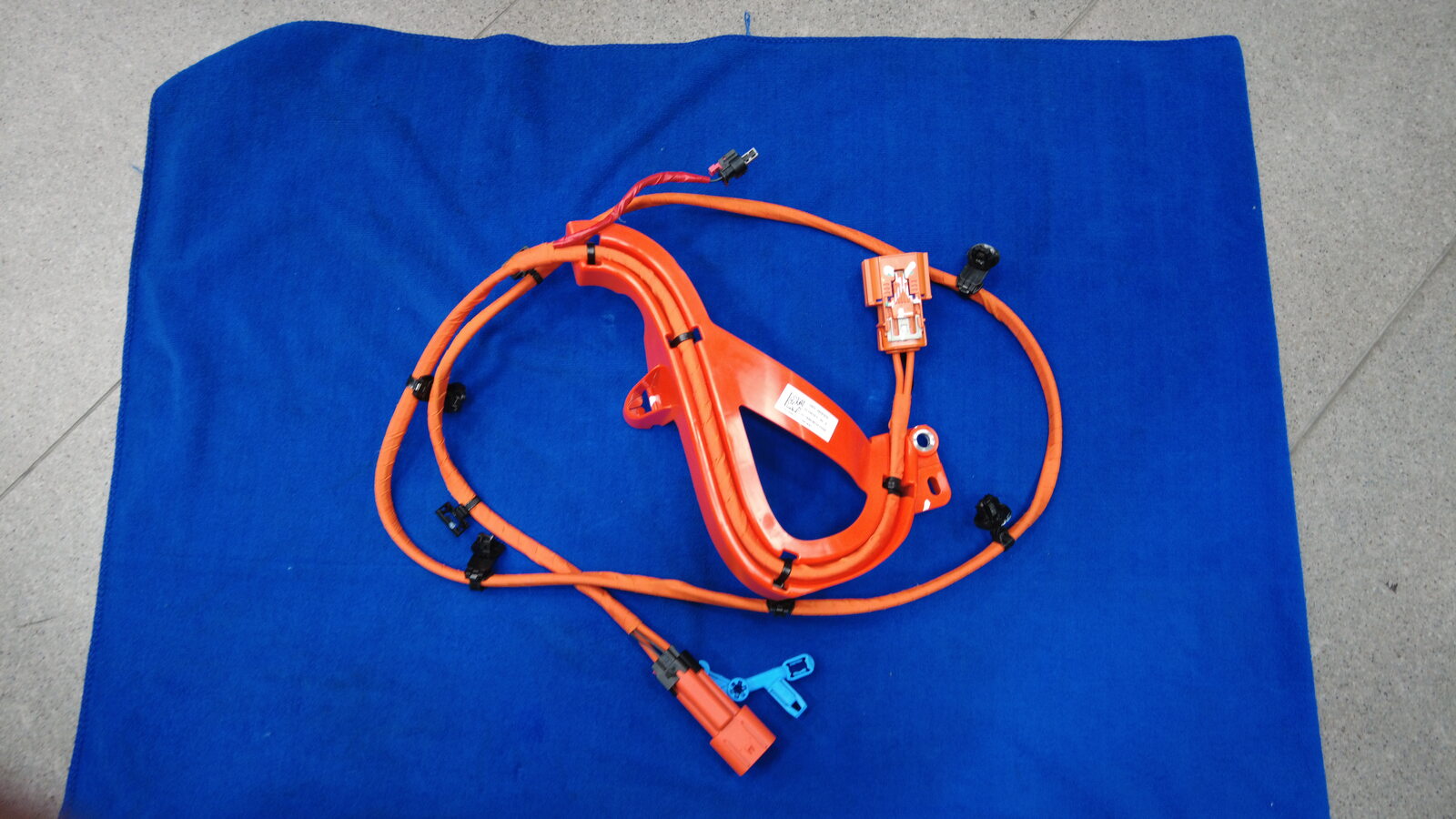

  12. 提起空调压缩机线束，将其从空调压缩机上拆下。

安装

  1. 布设空调压缩机高压线束。
    Informational PurposesAn informational icon, calling your attention
    注
    目视检查夹子，如有损坏则进行更换。
  2. 将高压线束连接器连接到空调压缩机。
  3. 安装将空调压缩机高压线束支架固定到空调压缩机的紧固件。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 3/8 英寸钻头六角套筒扳手标准 13 毫米
    • 3/8 英寸钻头 x 3 英寸加长件
  4. 安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
  5. 安装将空调压缩机高压线束固定到减震塔支撑支架的固定夹。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿拉动高压电缆；弃置所有损坏的夹子。
  6. 连接高压互锁回路 (HVIL) 连接器。
  7. 完全升起车辆，然后将举升机降至锁止位。
  8. 安装将空调压缩机高压线束固定到隔热板右侧螺柱上的固定夹（2 个）。
  9. 将高压连接器底座支架安装到隔热板左侧螺柱上。
  10. 连接空调压缩机高压线束连接器。
    Informational PurposesAn informational icon, calling your attention
    注
    将红色锁片拉离连接器以断开，然后按压黄色锁片并将连接器向后拉动，再按压绿色锁片以松开连接器。
  11. 安装前流线型护板。请参阅面板 - 流线型护板 - 前（拆卸和更换）。
  12. 连接低压电池。请参阅低压电源（断开和连接）。
  13. 安装第二排座椅座垫。
  14. 将左前和右前座椅移回原位。
  15. 升起所有车窗，关闭所有四个车门。
  16. 将车辆驶离举升机。
