轮罩隔音垫 - 前 - 左 ((拆卸和更换))

校正代码 1530010502 FRT 0.50 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试仪
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前,需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测,则需弃置这副手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
确保高压绝缘手套未过期。
  • 北美:高压绝缘手套有效期为印在手套上的测试日期后 12 个月内,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。如果手套未在测试日期后的 12 个月内使用,则在使用前必须再次进行测试。
  • 欧洲:等级为 0 (1000V) 的高压绝缘手套无有效期,只要通过使用前评估和定期检查即可使用。
  • 亚太地区:遵循高压绝缘手套制造商提供的失效日期,并且:
    • 仅限中国大陆:依照 GB/T 17622,每 6 个月对手套进行一次测试。

扭矩规格

表 1. 扭矩规格轮罩隔音垫 - 前 - 左 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
用于闭合高压电池仓高压接头处充电接口母排检修盖板的螺栓
9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 10 毫米套筒
重复使用
将充电接口母排固定到高压电池仓高压接头的螺栓(2 个)
9 Nm (6.6 lbs-ft)
  • 绝缘工具:
    • 10 毫米套筒
重复使用

拆卸

  1. 执行充电接口电压检查。请参阅充电接口电压检查
  2. 拆下后备箱左侧侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))
  3. 戴上护目镜、高压 (HV) 绝缘手套和皮革手套保护罩。

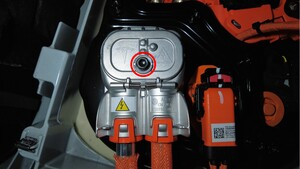

  4. 拆下用于封闭高压电池仓高压接头处充电接口母排检修盖板的螺栓,然后打开检修盖板。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米套筒

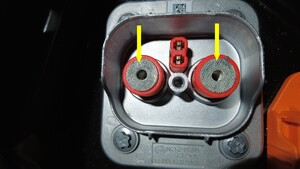

  5. 拆下将充电接口母排固定到高压电池仓高压接头的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米套筒

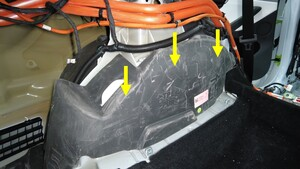

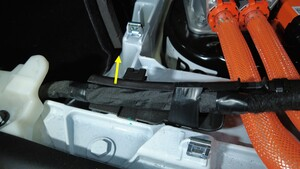

  6. 松开将左侧车身线束固定到车身的夹子,然后将线束置于一旁。

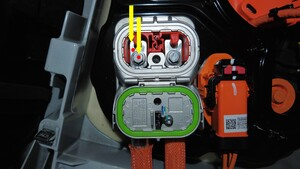

  7. 将充电接口母排后半部分向上拉离高压接头,然后在母排和高压接头之间插入一个可充气袋,以防后续操作过程中母排和高压接头接触。
    Informational PurposesAn informational icon, calling your attention
    注意请勿损坏线束支架。
  8. 脱下高压绝缘手套。

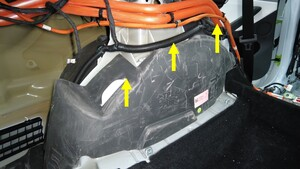

  9. 松开将左侧车身线束固定到车身的夹子(2 个),然后将线束置于一旁。

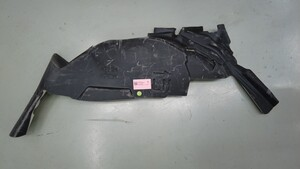

  10. 将左前轮罩绝缘体从车辆上拆下。

安装

  1. 将左前轮罩绝缘体安装到车辆上。

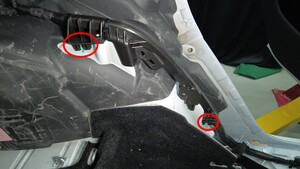

  2. 安装将左侧车身线束固定到车身的夹子(2 个)。
  3. 戴上护目镜、高压 (HV) 绝缘手套和皮革手套保护罩。
  4. 使用异丙醇 (IPA) 湿巾清洁高压连接器接触面和高压连接器母排接触面上残留的 Penetrox。
    Informational PurposesAn informational icon, calling your attention
    使用塑料饰板工具将异丙醇 (IPA) 湿巾推入充电接口母排高压接头的缝隙中。
    Informational PurposesAn informational icon, calling your attention
    重新使用母排时,必须清洁高压连接器。
    Informational PurposesAn informational icon, calling your attention
    等待各表面风干 1 分钟。
  5. 向两条高压连接器接头引线上孔的任意一侧涂抹 2 滴直径约 5 毫米的 Penetrox A-13,然后均匀铺开,确认接触面被完全覆盖。

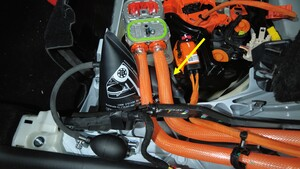

  6. 将气囊从车辆上拆下。
  7. 放置母排套件连接器,然后将其降至高压接头上。
    Informational PurposesAn informational icon, calling your attention
    抬起母排总成后端,以便安装。
    Informational PurposesAn informational icon, calling your attention
    安装母排时如果需要过度用力,则母排可能已弯曲。检查母排是否损坏,必要时进行更换。
  8. 安装将充电接口母排固定到高压电池仓高压接头的螺栓(2 个)。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    安装后,用油性记号笔标记螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米套筒
  9. 在高压母排引线至螺栓头的每个高压接头处进行 Hioki 电阻测试。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻值为 0.050 毫欧(50 微欧)至 0.195 毫欧(195 微欧)。
    • 如果测得电阻值高于 0.195 毫欧(195 微欧),说明高压接头电阻过大。停止操作,上报 Toolbox 会话。
    • 如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。
    • 如果电阻值反复在 0.00 毫欧和 0.050 毫欧(50 微欧)之间变化,表明已通过 Hioki 测试,请执行下一步骤。
  10. 关闭充电接口母排检修盖板,然后安装用于将检修盖板锁止入位的螺栓。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 绝缘工具:
      • 10 毫米套筒
  11. 安装将左侧车身线束固定到车身的夹子。
  12. 脱下高压绝缘手套。
  13. 安装后备箱侧饰板。请参阅后备箱左侧饰板 - 后下车身 ((拆卸和更换))
  14. 连接低压电源。请参阅低压电源(断开和连接)
