Brake Hose - Front - LH ((拆卸和更换))

校正代码 3303020102 FRT 0.45 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-03-19: 更新了程序链接。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
制动液会溶解车漆。站在车旁,使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
Informational PurposesAn informational icon, calling your attention
根据当地的环境法规处理使用过的制动液。
Informational PurposesAn informational icon, calling your attention
制动软管不可重复使用。无论出于什么原因拆卸了制动软管,均须换装一个新的软管。

扭矩规格

表 1. 扭矩规格Brake Hose - Front - LH ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前制动软管支架固定到转向节的螺栓
5 Nm (3.7 lbs-ft)
  • 无绳棘轮/冲击钻
  • 4 英寸加长件
  • 10 毫米套筒
  • 棘轮/扭矩扳手
重复使用
将 LH 前制动软管固定到 LH 前制动钳的螺栓
42 Nm (31.0 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 11 毫米深套筒
更换 2288725-00-A
将左前制动管路固定到左前制动软管的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米六角扩口螺母扳手
  • 棘轮/扭矩扳手
  • 12 毫米六角扩口螺母爪型套筒(90 度安装)
重复使用
将左前制动软管固定到车辆的螺母
6 Nm (4.4 lbs-ft)
  • 4 英寸加长件
  • 10 毫米深套筒
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  2. 打开左前车门,降下左前车窗。
  3. 通过触摸屏将车辆置于“维护模式”。请参阅维护模式
  4. 解锁车辆网关。请参阅网关(解锁)
  5. 拆下前备箱后部挡板。请参阅前备箱挡板 - 后部(拆卸和更换)
  6. 拆下左前轮毂。请参阅轮毂总成(拆卸和安装)
  7. 在左前制动钳区域下方放置机油排放容器。
  8. 拆下将左前制动软管支架固定到转向节的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手

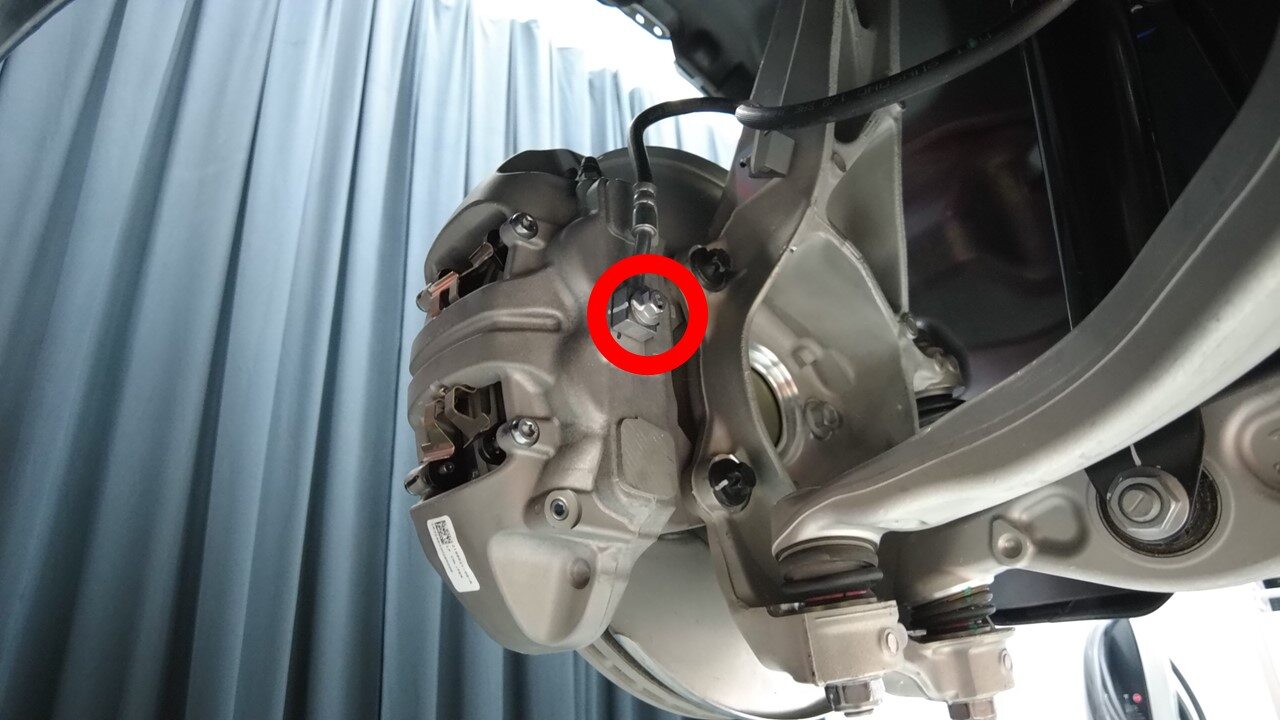

  9. 拆下并弃用将左前制动软管固定到左前制动钳的螺栓。
    Informational PurposesAn informational icon, calling your attention
    同时弃置铜垫圈(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 11 毫米深套筒

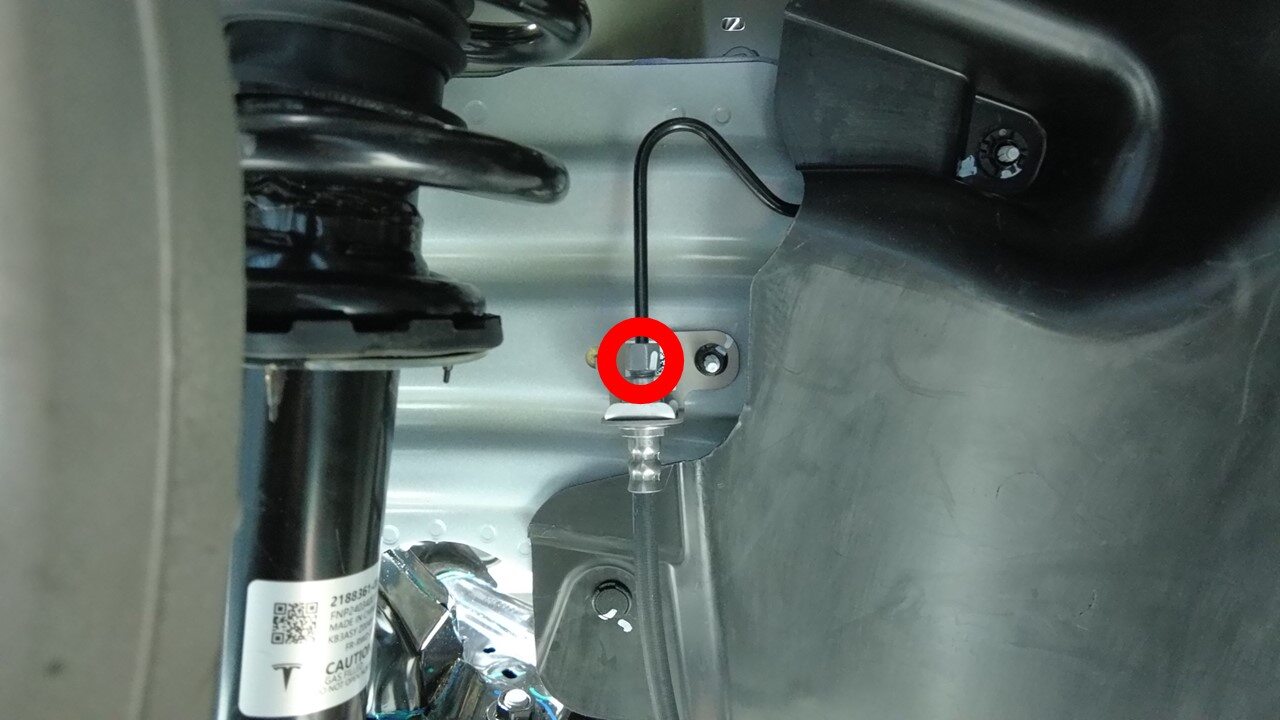

  10. 拆下将左前制动管路固定到左前制动软管的螺母。
    Informational PurposesAn informational icon, calling your attention
    用废液容器收集任何流失的制动液。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具

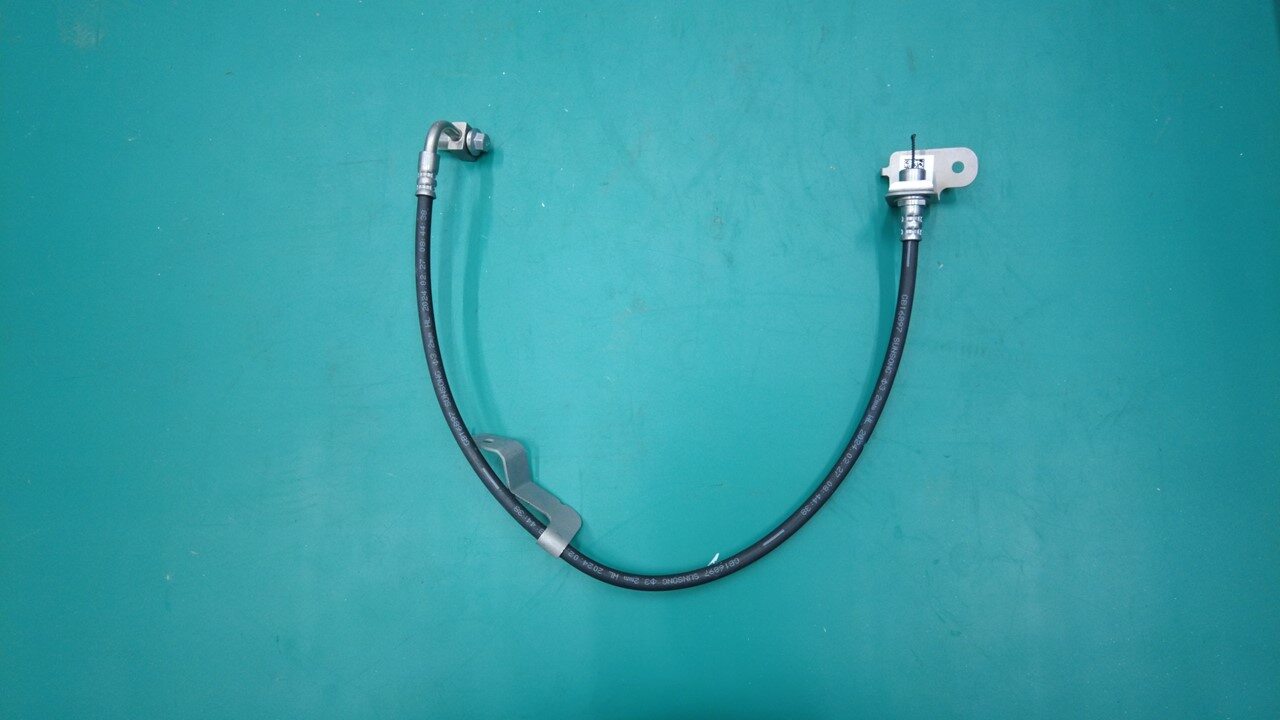

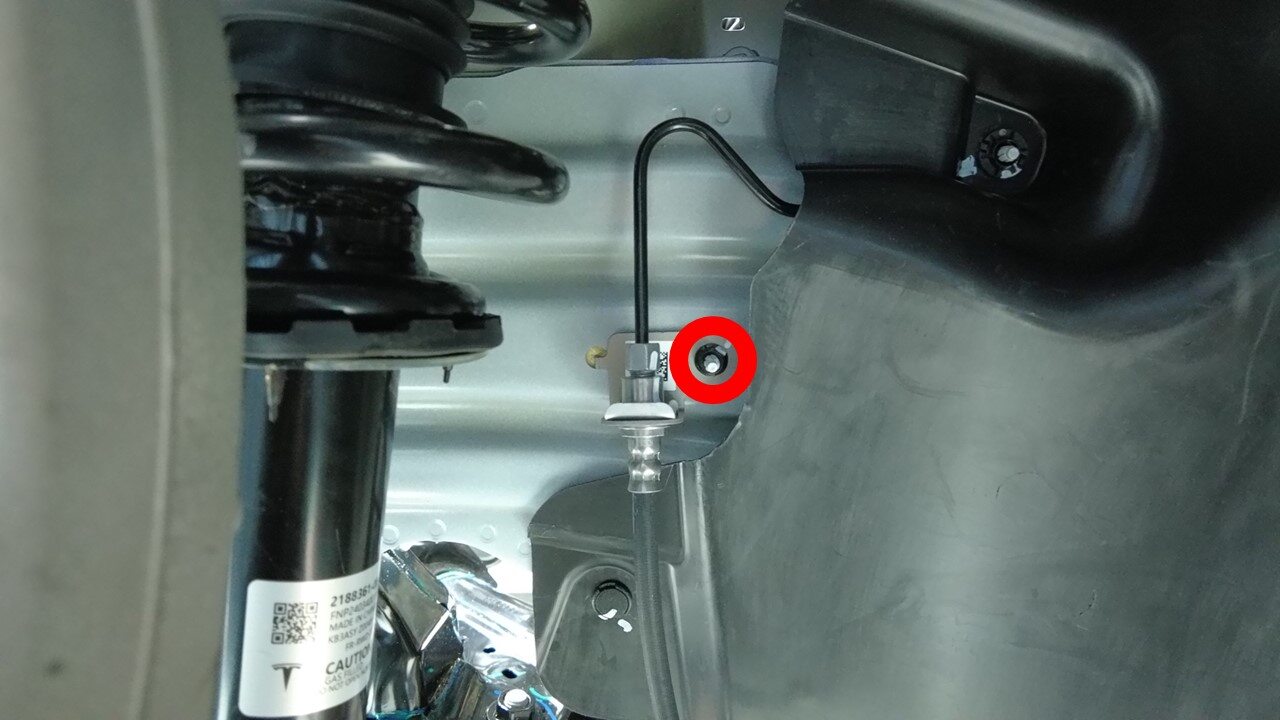

  11. 拆下将左前制动软管固定到车辆的螺母,然后将左前制动软管从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 4 英寸加长件
    • 10 毫米深套筒
    • 棘轮/扭矩扳手

安装

  1. 安装将左前制动软管固定到车辆的螺母。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 4 英寸加长件
    • 10 毫米深套筒
    • 棘轮/扭矩扳手
  2. 手动拧紧将左前制动管路固定到左前制动软管的螺母,然后再将其紧固。
    16 Nm (11.8 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具

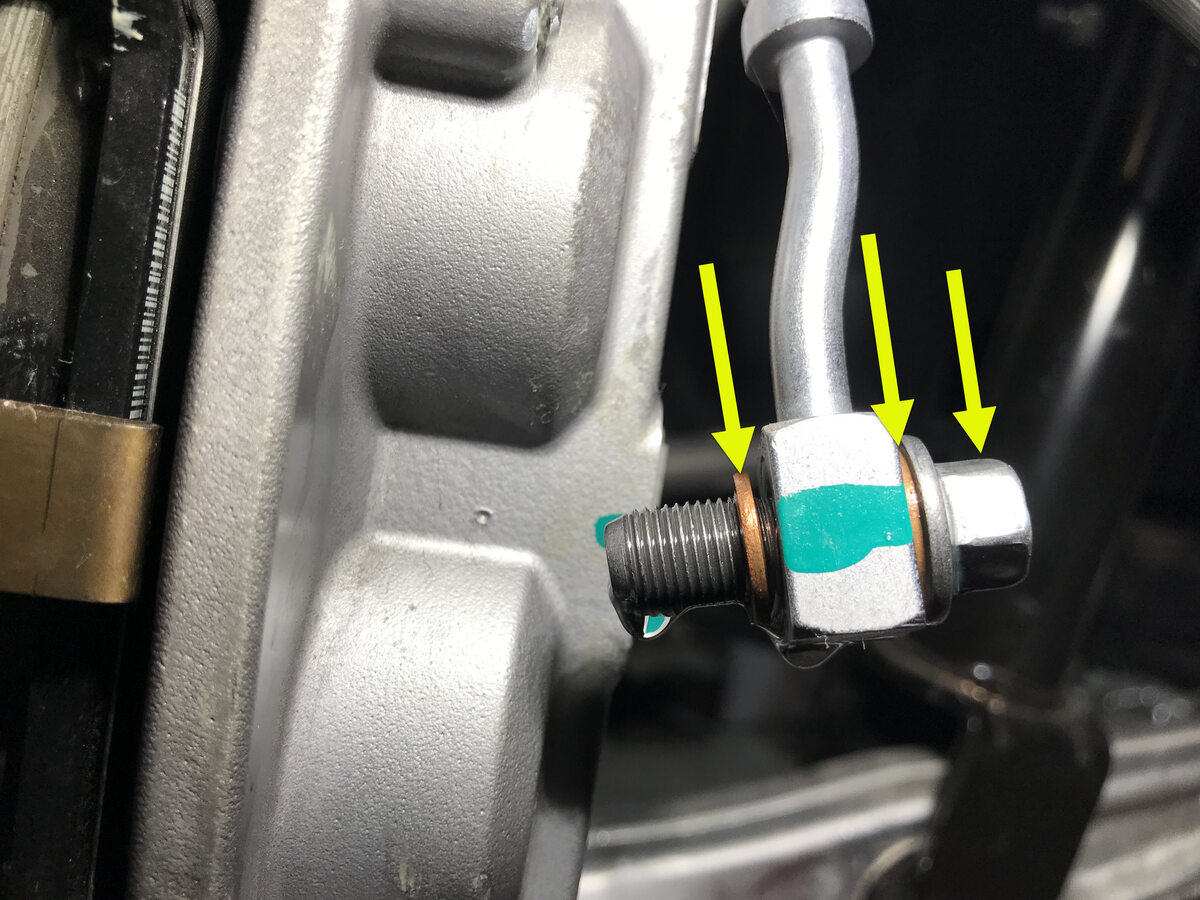

  3. 安装新的铜垫圈(2 个)和新螺栓 (2288725-00-A),将左前制动软管固定到左前制动钳。
    42 Nm (31.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    确保制动软管未扭曲。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 11 毫米深套筒
  4. 取走左前制动钳下方的机油排放容器。
  5. 安装将左前制动软管支架固定到转向节的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 无绳棘轮/冲击钻
    • 4 英寸加长件
    • 10 毫米套筒
    • 棘轮/扭矩扳手
  6. 将车辆下降到适宜的作业高度,然后将举升机置于锁止位。
  7. 对左前制动器执行制动液冲洗。请参阅Brake Fluid Bleed - One Caliper ((拆卸和更换))
