约束控制模块 ((拆卸和更换))
校正代码
2020010302
FRT
1.44
注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时深入了解 FRT 及其创建方式。
注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
注意：请参阅人体工程学注意事项查看安全健康的作业规程。
注
如果是 2025 年 9 月 26 日之后生产的亚太地区车辆，请使用校正代码 2020010312。这些车辆配备更新版本的座椅平台，因此接触并拆卸约束控制模块 (RCM) 的方式也有所改变。
- 2026-08-14: 2025 年 9 月 26 日之后生产的亚太地区车辆配备更新版本的座椅平台，为其修订了相关步骤。
- 2026-04-01: 为清晰起见，更新了约束控制模块 (RCM) 零件号以及位置图片。
- 2026-01-28: 添加了“拆卸约束控制模块 (RCM) 前请先确认其已禁用”的说明。
警告
断开约束控制模块、传感器和气囊等辅助约束系统 (SRS) 部件的电气线束之前，确保 12V/低压电源已断开至少 1 分钟。断开 12V/低压电池以及紧急响应回路。否则可能导致意外的安全系统行为。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
如果处理不当，辅助约束系统 (SRS) 部件可能引发危害。有关辅助约束系统 (SRS) 注意事项的更多信息，请参阅气囊和辅助约束系统 (SRS) 预防措施。
警告
在执行任何辅助约束系统 (SRS) 相关维修时，务必断开 12V/低压电源。如果车辆的 12V/低压电源未断开，而约束控制模块被拆下或受到干扰，则可能导致车辆的气囊展开。
拆卸
-
拆下约束控制模块。请参阅 约束控制模块 ((拆卸和安装))。
注拆卸约束控制模块前请先确认其已禁用。
安装
-

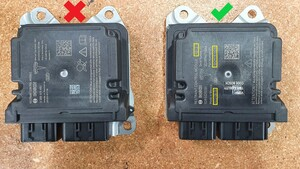

根据当地法律规定确认新的约束控制模块零件号是否正确。
- 安装约束控制模块。请参阅 约束控制模块 ((拆卸和安装))。
- 重新安装车辆软件。请参阅 软件重新安装 - 触摸屏。
- 解锁车辆网关。请参阅 网关（解锁）。
- 在触摸屏上，点击 ，点击 Run，以启动例行程序。
- 退出“维护模式”。请参阅 维护模式。
-
执行前照灯调节并验证车辆工况。
注将对应校正代码作为一项单独的工项添加至“服务工单”中。
