第一排座椅高度调节器电机 ((拆卸和更换))

校正代码 1301020102 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格第一排座椅高度调节器电机 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左前座椅高度调节电机固定到电动座垫框架总成的右前螺栓
23 Nm (17.0 lbs-ft)
  • 无绳棘轮/冲击钻
  • 梅花 T50 套筒
  • 棘轮/扭矩扳手
更换 1109796-00-B
将左前座椅高度调节电机固定到电动座垫框架总成的右后螺栓
19 Nm (14.0 lbs-ft)
  • 无绳棘轮/冲击钻
  • T45 梅花套筒
  • 棘轮/扭矩扳手
更换 1106615-00-C

拆卸

  1. 拆下驾驶位座椅并转动座椅,以便接触其底部。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
    Informational PurposesAn informational icon, calling your attention
    保护好座椅座垫,以防受损。
  2. 断开高度调节电机电气连接器。

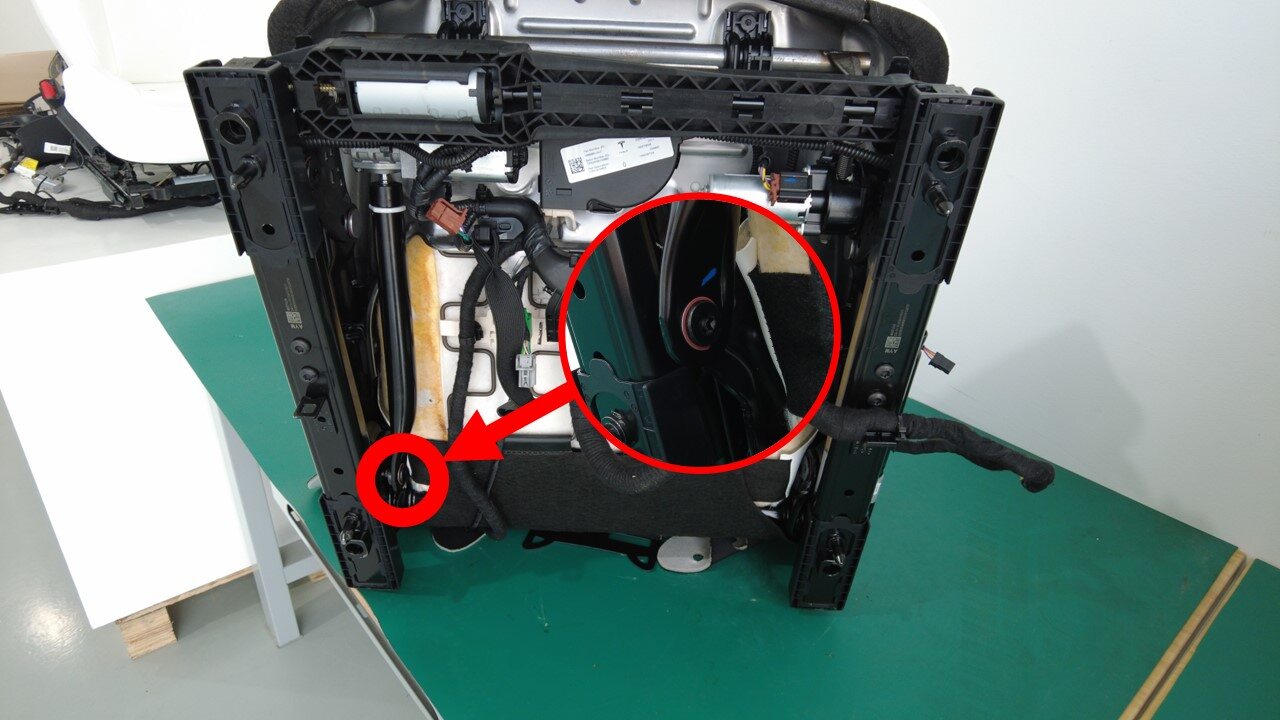

  3. 拆下并弃用将左前座椅高度调节电机固定到电动座垫框架总成的右前螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手

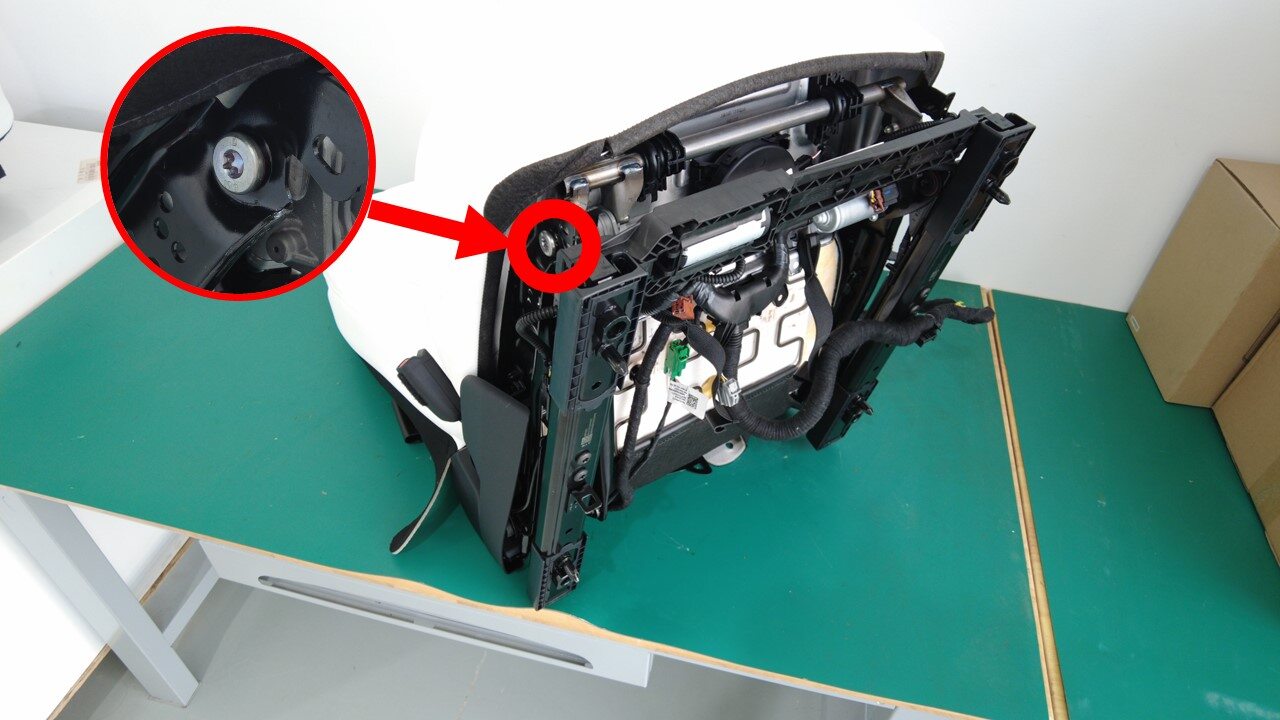

  4. 拆下并弃用将左前座椅高度调节电机固定到电动座垫框架总成的右后螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • T45 梅花套筒
    • 棘轮/扭矩扳手

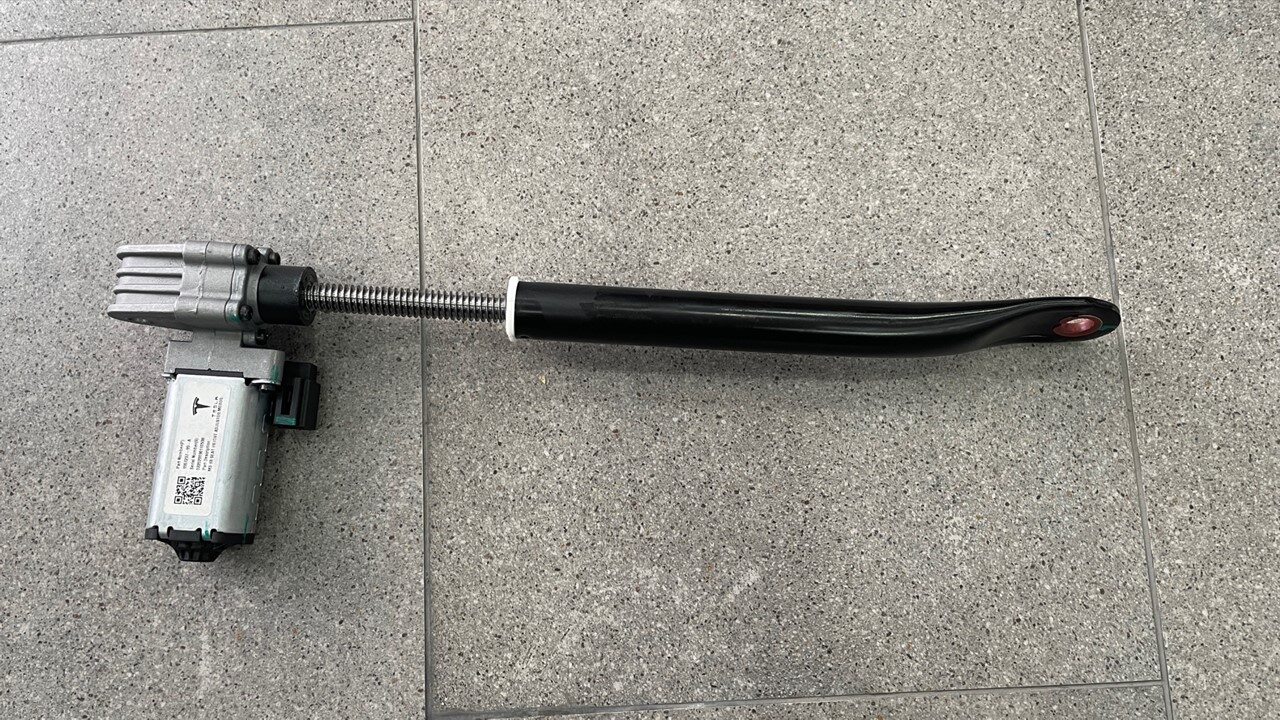

  5. 拆下左前座椅高度调节器电机总成。

安装

  1. 放置好左前座椅高度调节器电机总成,以备安装。
  2. 安装新的右后螺栓 (1106615-00-C),将左前座椅高度调节电机固定到电动座垫框架总成。
    19 Nm (14.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • T45 梅花套筒
    • 棘轮/扭矩扳手
  3. 安装新的右前螺栓 (1109796-00-B),将左前座椅高度调节电机固定到电动座垫框架总成。
    23 Nm (17.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 梅花 T50 套筒
    • 棘轮/扭矩扳手
  4. 连接座椅高度调节电机电气连接器。
  5. 安装驾驶位座椅。请参阅 第一排座椅总成 - 左 ((拆卸和安装))
  6. 通过触摸屏校准座椅。点击Controls > Service > Driver Seat, Steering & Mirrors Calibration > Start,按照触摸屏上的指示进行操作,然后等待程序完成。
  7. 将驾驶位座椅移回原位。
  8. 升起左前车窗,关闭左前车门。
