制动盘 - 后 - 基础版 - LH(拆卸和更换)

校正代码 3301020502 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 制动钳 S 型钩
Informational PurposesAn informational icon, calling your attention
有关详细的制动规格,请参阅制动器

扭矩规格

表 1. 扭矩规格制动盘 - 后 - 基础版 - LH(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将左后制动钳固定到左后转向节的螺栓(2 个)
83 Nm (61.2 lbs-ft)
  • 无绳棘轮/冲击钻
  • 外梅花套筒 E18
  • 3 英寸加长件
  • 棘轮/扭矩扳手
更换
将左后制动盘固定到轮毂轴承的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 无绳棘轮/冲击钻
  • 2 英寸加长件
重复使用

拆卸

  1. 举升并支撑车辆。请参阅举升车辆 - 双支撑架
  2. 打开左前车门,降下左前车窗。
  3. 进入“维护模式”。请参阅维护模式
  4. 解锁车辆网关。请参阅网关(解锁)
  5. 踩下制动踏板。
  6. 在触摸屏上,点击Chassis > Brakes > EPB Service Mode,选择电子驻车制动 (EPB) 选项中的Both,再选择操作选项中的START,最后点击Run
  7. 拆下左后轮毂。请参阅轮毂总成(拆卸和安装)

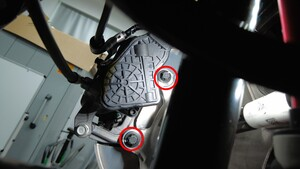

  8. 拆下并弃用将左后制动钳固定到左后转向节的螺栓(2 个),将制动钳从转向节上拆下,然后将其挂在 S 型钩上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 外梅花套筒 E18
    • 3 英寸加长件
    • 棘轮/扭矩扳手

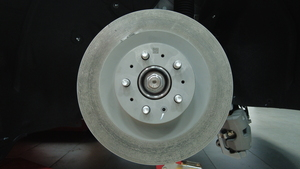

  9. 拆下将左后制动盘固定到轮毂轴承的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 无绳棘轮/冲击钻
    • 2 英寸加长件
  10. 将左后制动盘从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention

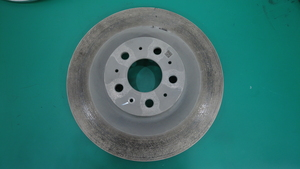

    将制动盘正面朝下放置,以降低制动盘正面受损风险。

安装

  1. 将左后制动盘安装到车辆上。
  2. 安装将左后制动盘固定到轮毂轴承的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  3. 安装新的螺栓(2 个),将左后制动钳固定到左后转向节。
    83 Nm (61.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 外梅花套筒 E18
    • 3 英寸加长件
    • 棘轮/扭矩扳手
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告

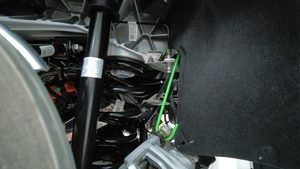

    为保护挠性制动软管不受损坏,请确保制动软管可以向前弯曲,并且在车辆降下时不会与轮拱内衬接触。
  4. 安装左后轮毂。请参阅轮毂总成(拆卸和安装)
  5. 在触摸屏上,点击Chassis > Brakes > EPB Service Mode,选择电子驻车制动 (EPB) 选项中的Both,再选择操作选项中的STOP,最后点击Run
  6. 退出“维护模式”。请参阅维护模式
  7. 升起左前车窗,关闭左前车门。
  8. 降下车辆。请参阅举升车辆 - 双支撑架
