后饰板 - 扩散器(拆卸和更换)

校正代码 1203020302 FRT 0.25 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格后饰板 - 扩散器(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后饰板扩散器固定到车身的螺栓(9 个)
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
将后饰板扩散器固定到后饰板的螺栓(2 个)
3 Nm (2.2 lbs-ft)
  • T30 梅花套筒
  • 棘轮/扭矩扳手
重复使用

拆卸

  1. 拆下中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))

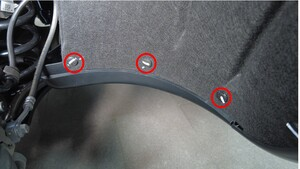

  2. 松开将扩散器固定到左后和右后轮毂内衬的卡子(6 个)。
    图 1. 左侧如图所示,右侧类似

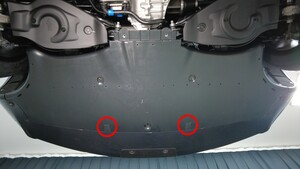

  3. 使用小号一字螺丝刀撬开紧固件盖板(2 个)。

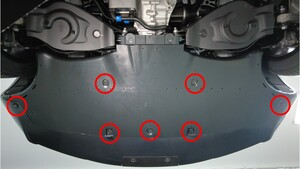

  4. 拆下将后饰板扩散器固定到车身的螺栓(9 个)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手

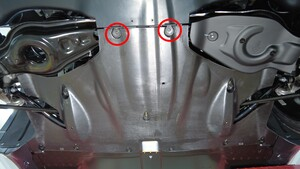

  5. 拆下将后饰板扩散器固定到后饰板的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 棘轮/扭矩扳手
    图 2. 左侧如图所示,右侧类似
  6. 松开将后饰板扩散器固定到后饰板的锁片(9 个),然后将扩散器从车辆上拆下。

安装

  1. 安装将后饰板扩散器固定到后饰板的锁片(9 个)。
  2. 安装将后饰板扩散器固定到后饰板的螺栓(2 个)。
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 棘轮/扭矩扳手
    图 3. 左侧如图所示,右侧类似
  3. 在将后饰板扩散器固定到车辆的螺栓螺纹上涂抹一小滴 Loctite 222。
  4. 安装将后饰板扩散器固定到车身的螺栓(9 个)
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 4 英寸加长件
    • 棘轮/扭矩扳手
  5. 合上紧固件盖板(2 个)。
  6. 安装将扩散器固定到左后和右后轮毂内衬的卡子(6 个)。
    图 4. 左侧如图所示,右侧类似
  7. 安装中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))
