仪表板 - 出风口 - 驾驶位 ((拆卸和安装))

校正代码 1405030301 FRT 1.15 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 仪表板 - 出风口 - 驾驶位 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将左侧通风口固定到仪表板上部总成的螺钉（5 个）
0.9 Nm (8 lbs-in)
  • 梅花 T20 批头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

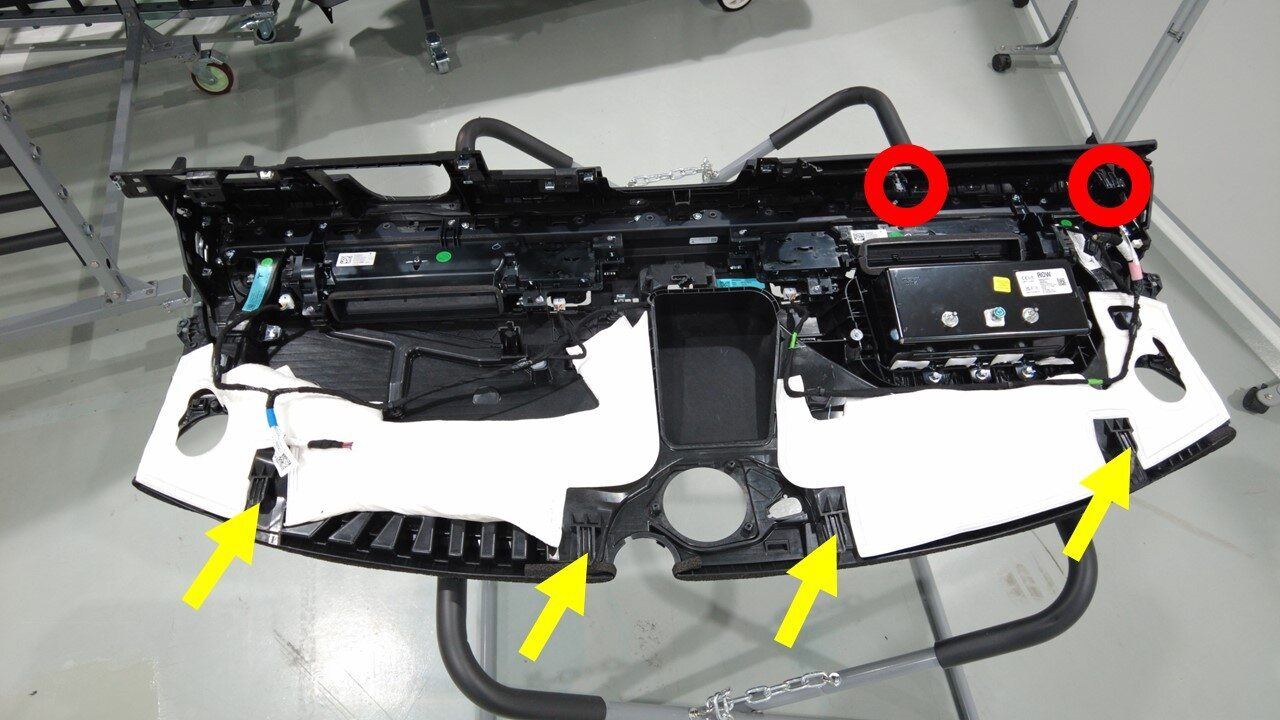

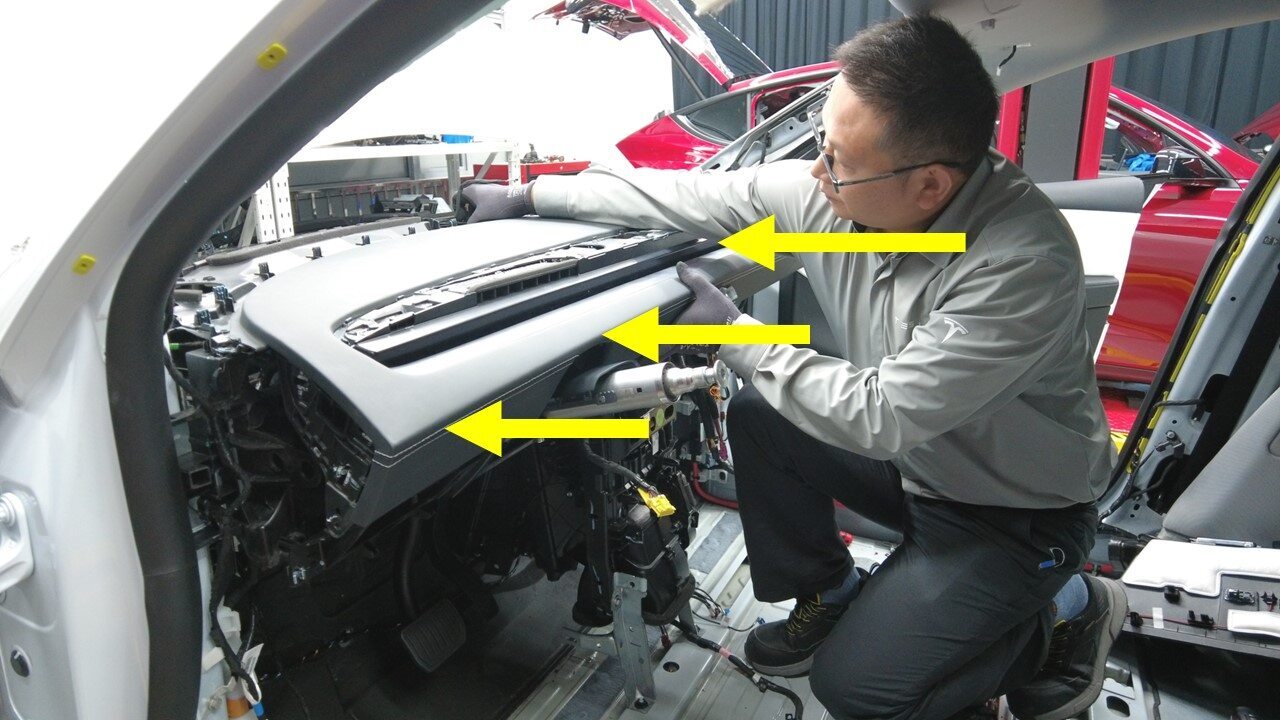

  1. 在协助下，松开锁片，将仪表板上部支架总成从车辆上拆下。请参阅总成 - 仪表板 - 上（拆卸和更换）。
    Informational PurposesAn informational icon, calling your attention
    注
    请勿分离上部支架总成上的部件。将整个总成从车辆上拆下即可。

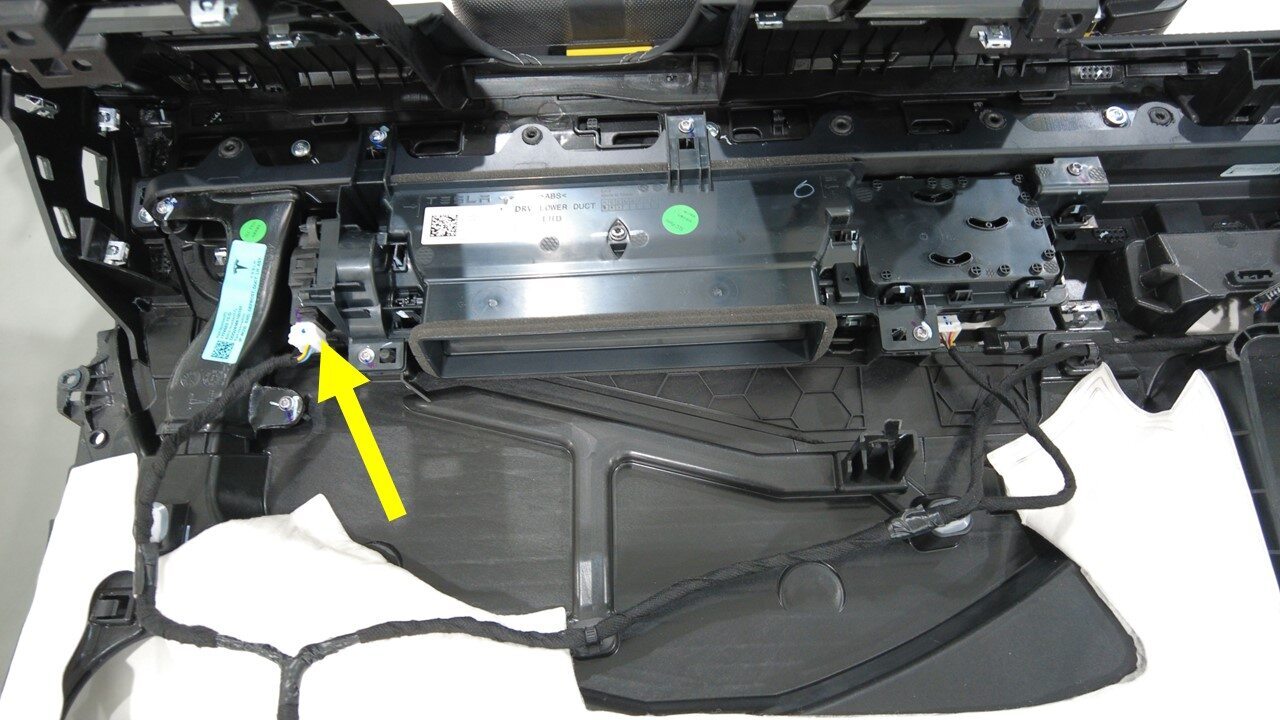

  2. 断开左侧风管高度调节传动装置连接器。

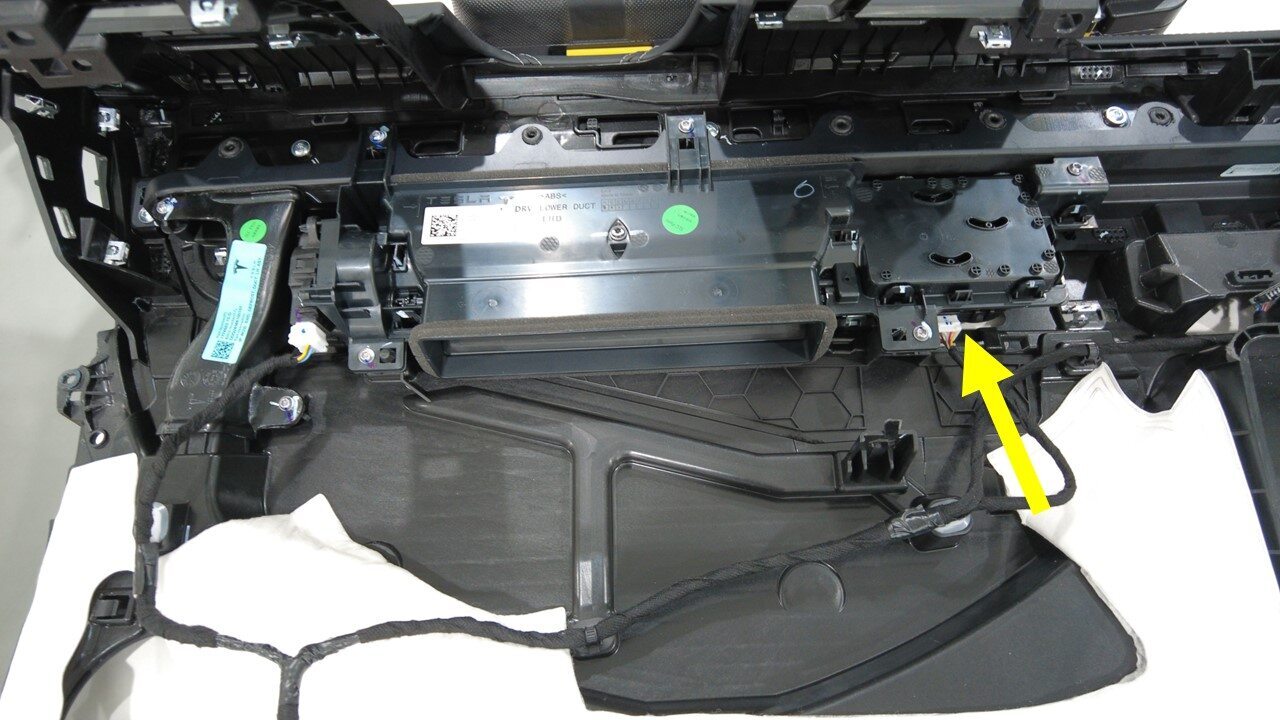

  3. 断开左侧风管水平调节传动装置连接器。

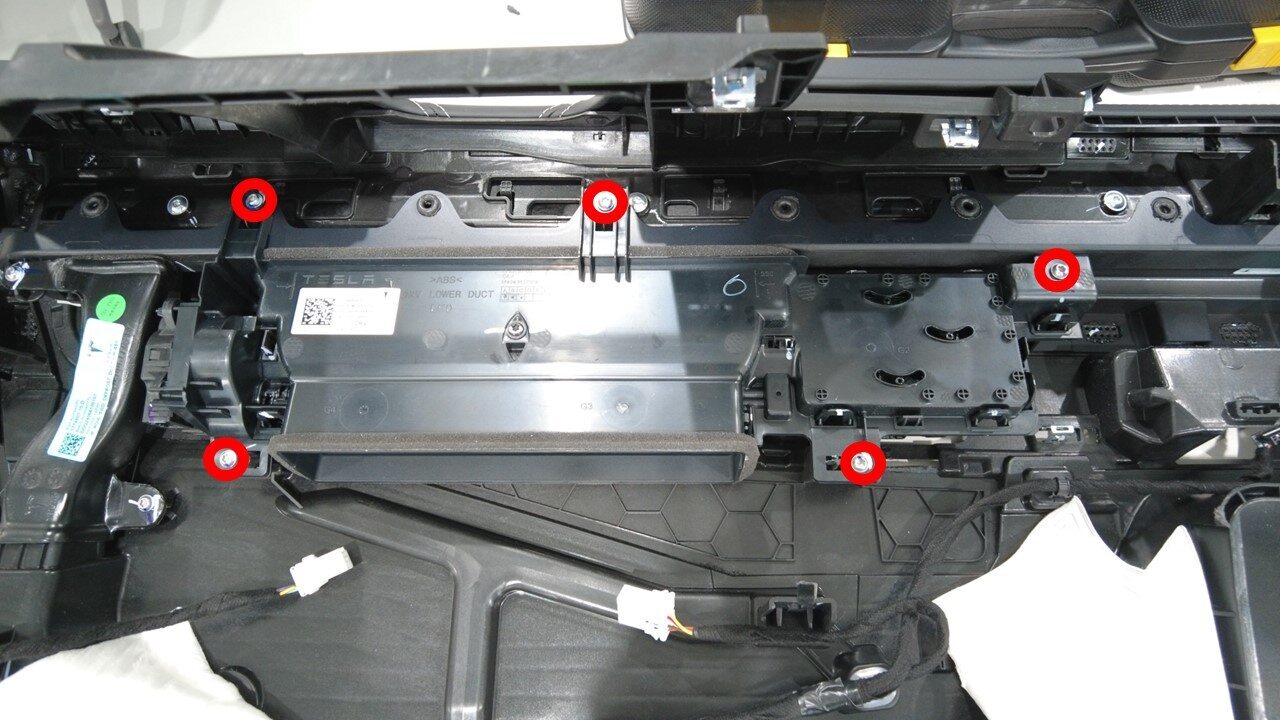

  4. 拆下将左侧通风口固定到仪表板上部总成的螺钉（5 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

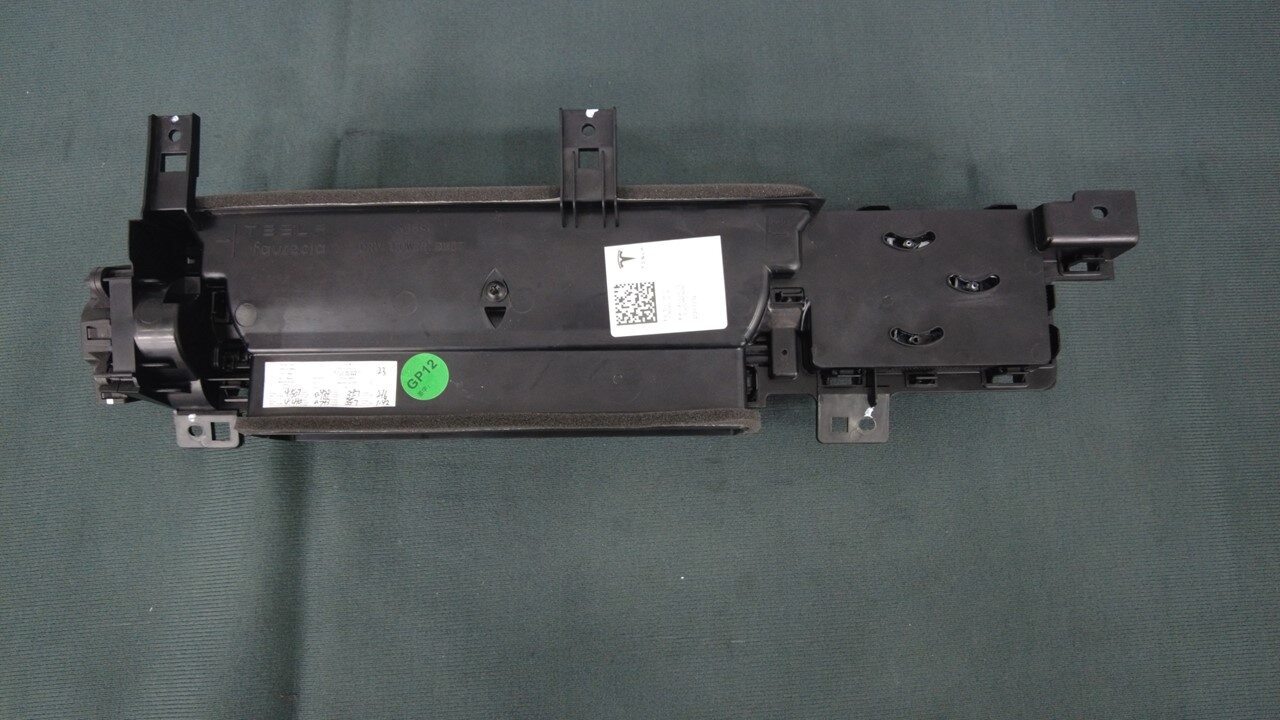

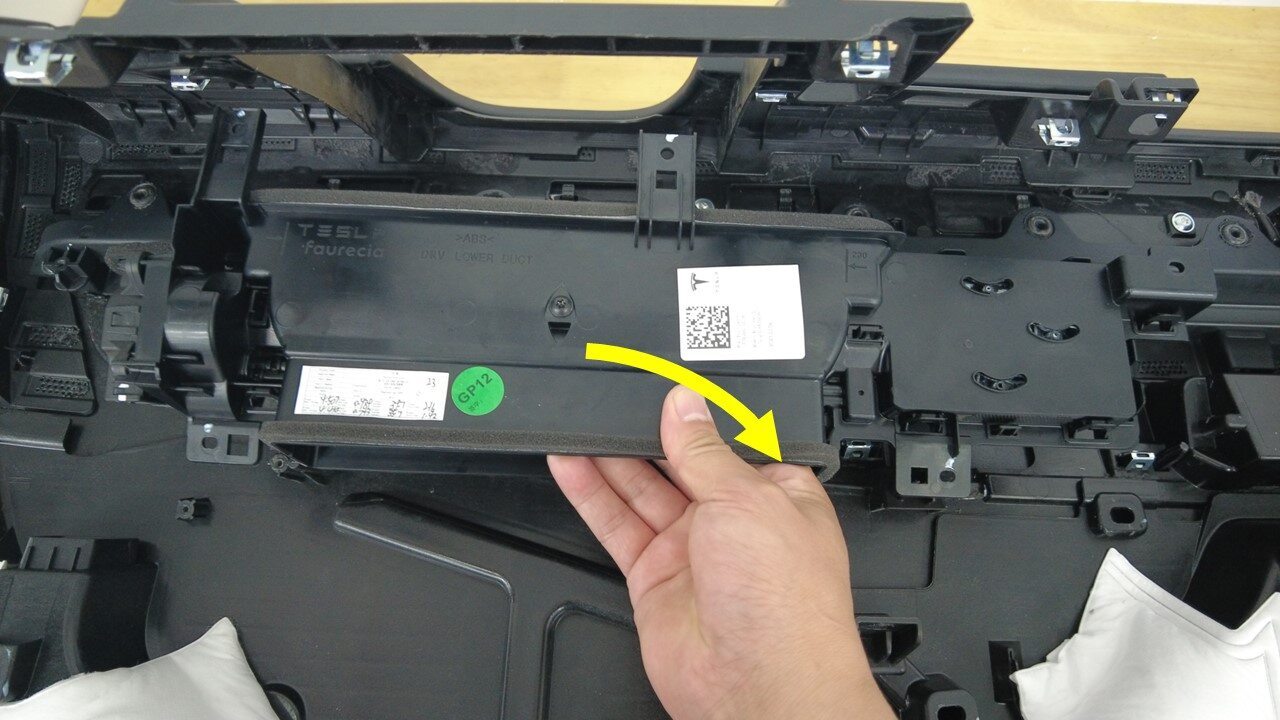

  5. 将左侧通风口从仪表板上部总成上拆下。
    Informational PurposesAn informational icon, calling your attention
    注
    请留意固定销（4 个）。

安装

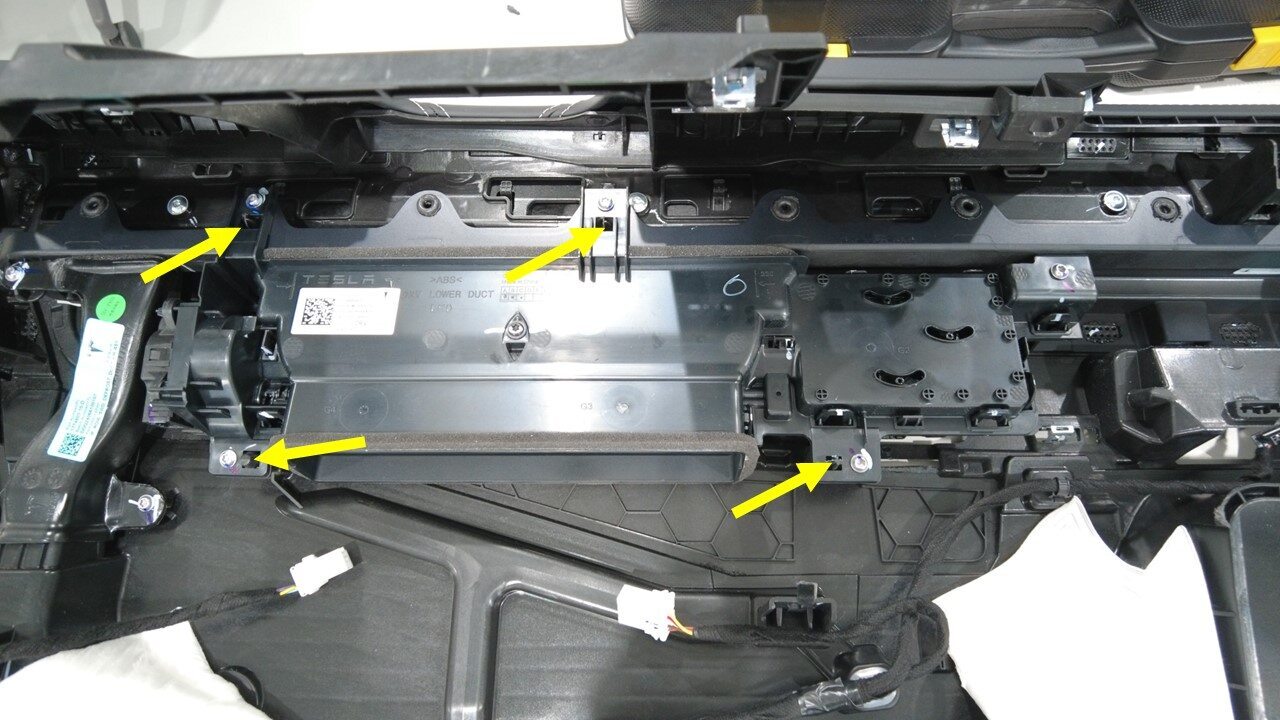

  1. 将左侧通风口上的槽口（4 个）与仪表板上部总成上的固定销对齐。
  2. 安装将左侧通风口固定到仪表板上部总成的螺钉（5 个）。
    0.9 Nm (8 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 连接左侧风管水平调节传动装置连接器。
  4. 连接左侧风管高度调节传动装置连接器。

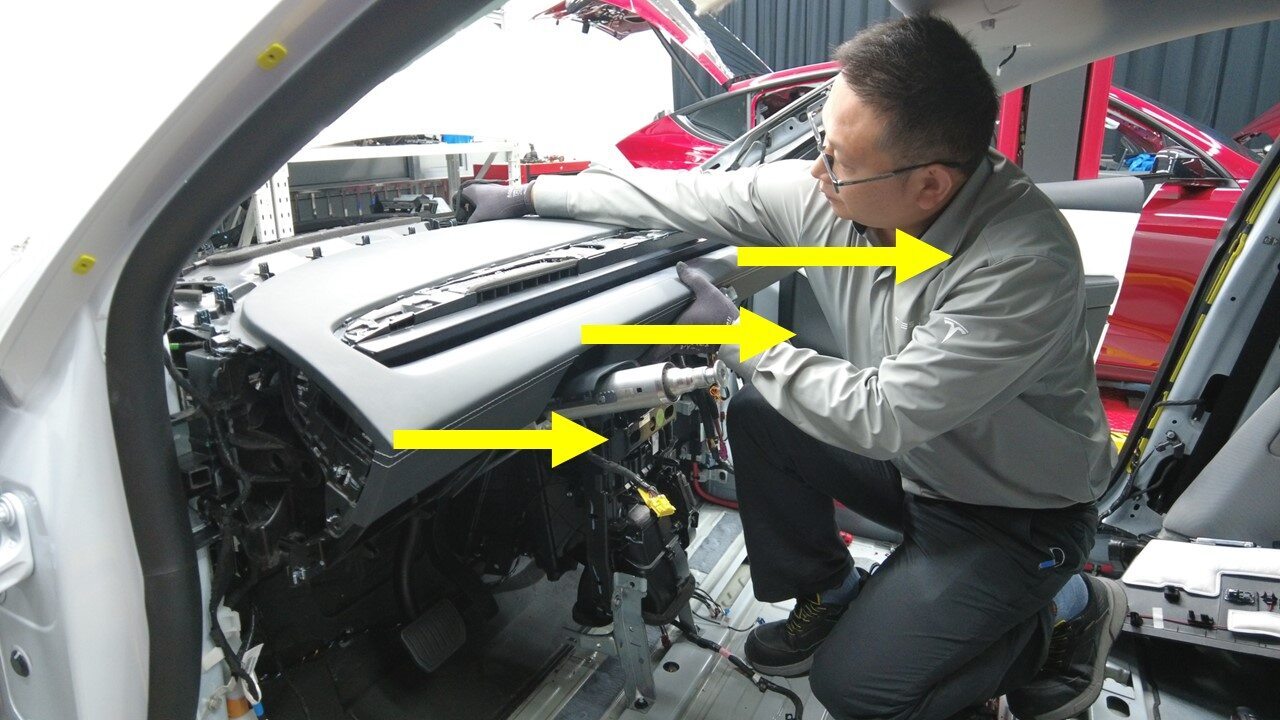

  5. 将仪表板上部支架安装到车辆上。请参阅总成 - 仪表板 - 上（拆卸和更换）。
