后视镜摄像头上部盖板 ((拆卸和更换))

校正代码 1505010202 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格后视镜摄像头上部盖板 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将内部摄像头固定到摄像头上盖的螺钉(2 个)
0.8 Nm (7 lbs-in)
  • 梅花 T10 批头
  • T10 手动球头梅花螺丝刀
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
更换 1919198-00-A

拆卸

  1. 拆下后视镜。请参阅后视镜 ((拆卸和更换))
  2. 断开低压电池电源。请参阅低压电源(断开和连接)

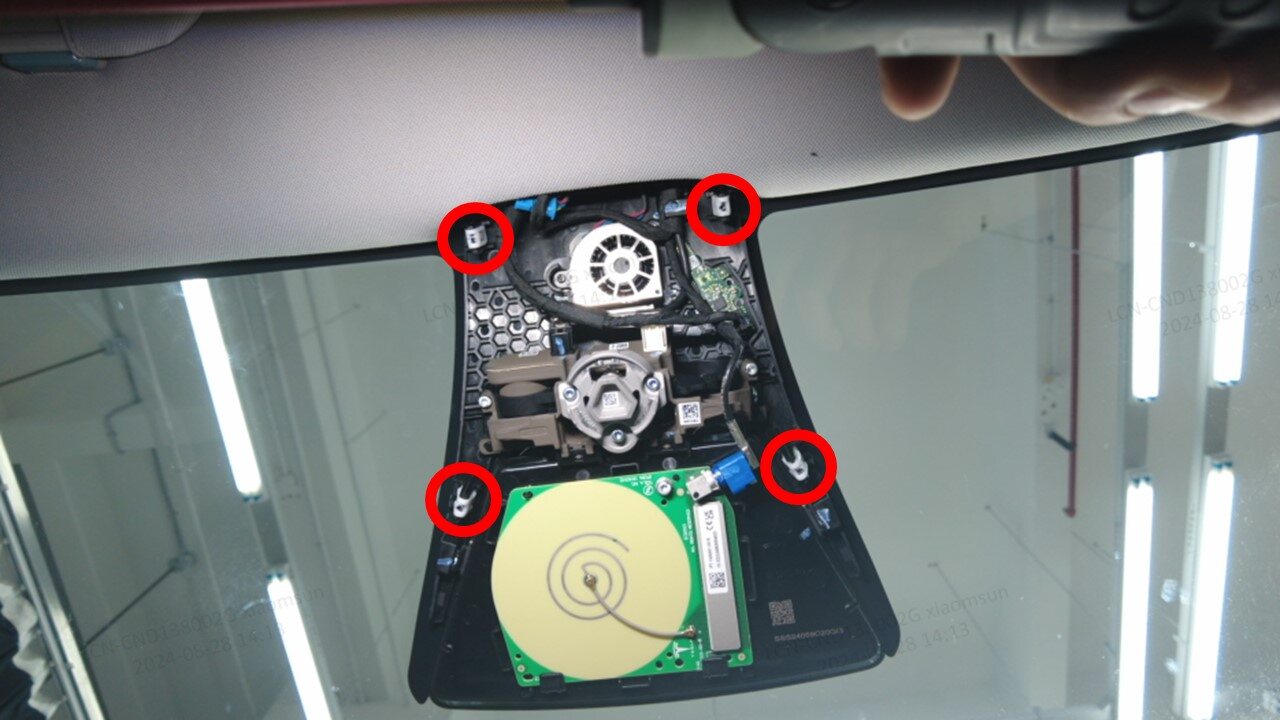

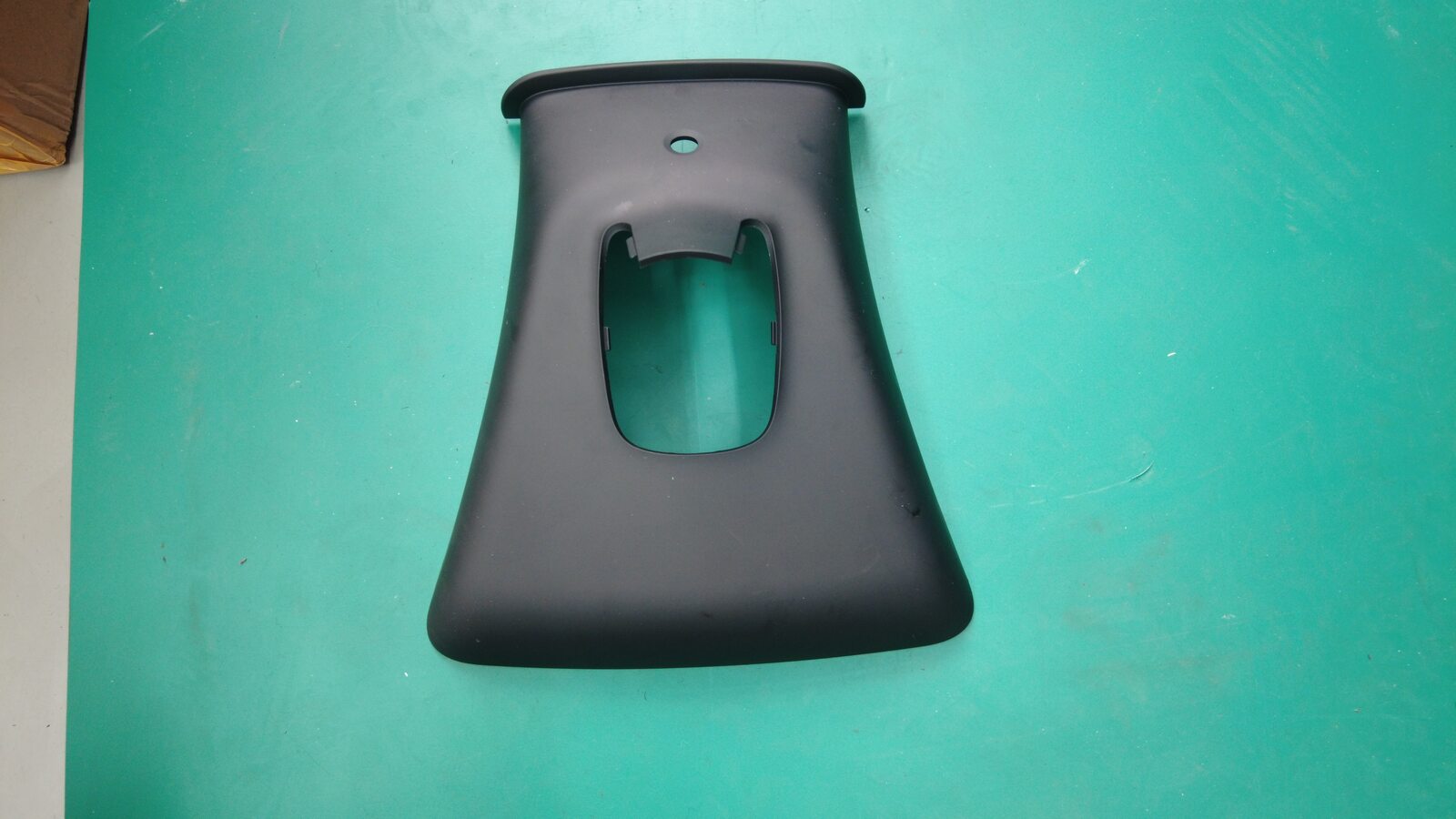

  3. 松开摄像头上盖卡子(4 个)。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿完全拆下摄像头上盖,因为此时电气线束仍与内部摄像头相连。
    Informational PurposesAn informational icon, calling your attention
    轻轻松开顶篷前边缘,以便接触卡子并将其拆下。

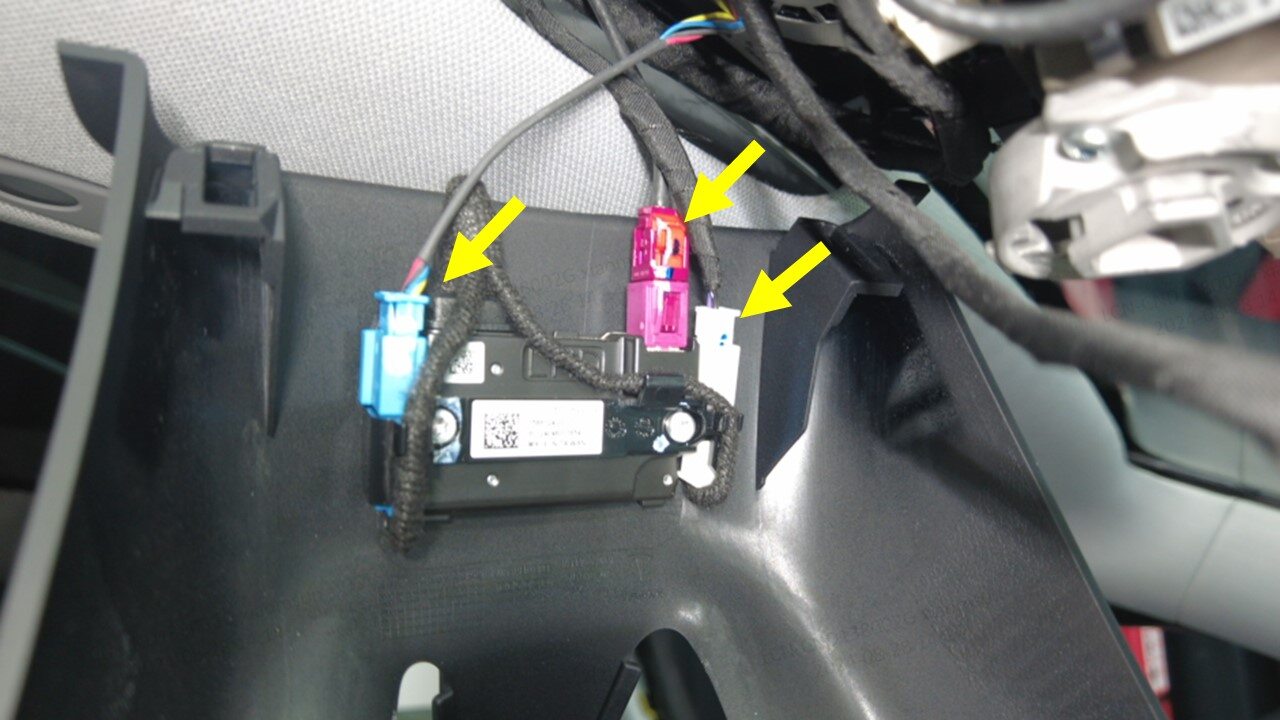

  4. 断开内部摄像头连接器(3 个),然后将摄像头上盖和内部摄像头总成从车辆上拆下。

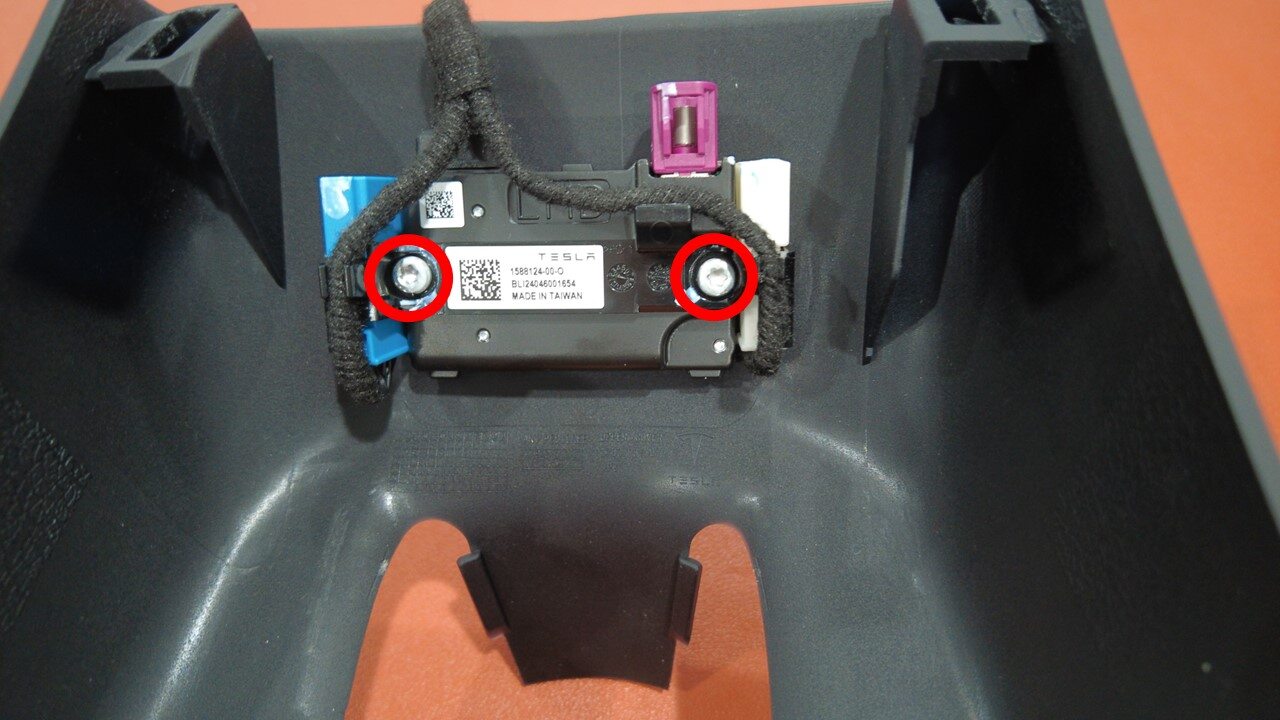

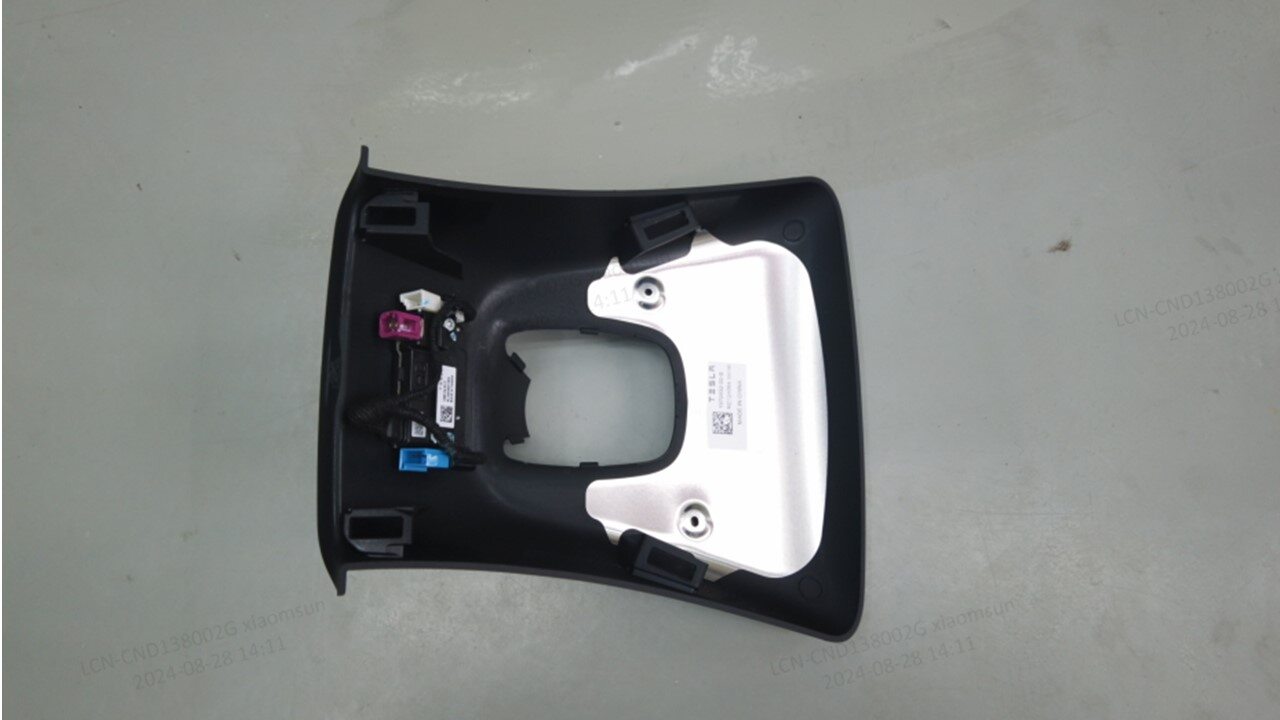

  5. 拆下并弃用将内部摄像头固定到摄像头上盖的螺钉(2 个),然后将内部摄像头从摄像头上盖上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T10 批头
    • T10 手动球头梅花螺丝刀
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

安装

  1. 将内部摄像头放置在摄像头上盖上,然后安装新的螺钉(2 个)(1919198-00-A),将内部摄像头固定到摄像头上盖。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T10 批头
    • T10 手动球头梅花螺丝刀
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  2. 连接内部摄像头连接器(3 个)。
  3. 安装摄像头上盖卡子(4 个)。
    Informational PurposesAn informational icon, calling your attention
    轻轻松开顶篷前边缘,以便留出安装空间,然后将顶篷装回原位。
    Informational PurposesAn informational icon, calling your attention
    将后视镜连接器穿过盖板上的开口。
  4. 连接低压电池电源。请参阅低压电源(断开和连接)
  5. 安装后视镜。请参阅后视镜 ((拆卸和更换))
