座椅坐垫套 - 第一排 - 左侧 ((拆卸和更换))

校正代码 1307011202 FRT 0.78 注意：除非本程序中另有明确规定，否则上文所列校正代码及相关 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-17: 将完全拆卸座椅的步骤更新为倾斜座椅的步骤。
设备：
  • 1082477-03-A - 尖嘴钳

拆卸

  1. 打开左侧车门，降下左侧车窗。
  2. 在触摸屏上，点击左下角的车辆图标，点击Controls > Steering Wheel，然后利用方向盘左侧滚轮将转向柱调整到最高最内侧位置。
  3. 拆下左侧 A 柱下部总成。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  4. 拆下并弃置用于固定驾驶位座椅总成的螺栓（4 个）。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
  5. 松开将左前座椅线束固定到门槛饰板的夹子（4 个）。
  6. 将左前座椅线束从驾驶室左前地毯下方拉出。
  7. 使用布料盖住中控台和后部座椅，以免损坏。
  8. 将左前座椅向后倾斜。
  9. 拆下左前座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶员座椅 ((拆卸和更换))。
    注
    无需将按钮开关从侧护板上拆下。

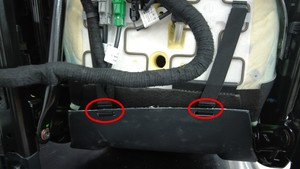

  10. 松开用于固定座椅靠背罩下部的卡子（2 个），然后将座椅靠背板移出作业区域。
  11. 断开座椅靠背加热器连接器，然后将加热器连接器从座椅底部分离。

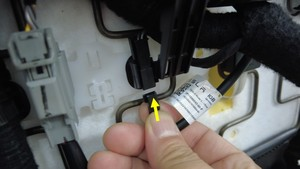

  12. 断开座椅泡沫垫加热器连接器，然后将连接器从座椅底部分离。
  13. 断开左前座椅占用传感器，将传感器线束引线置于一旁。

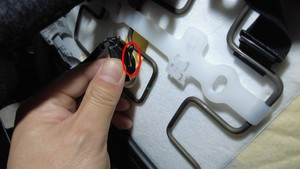

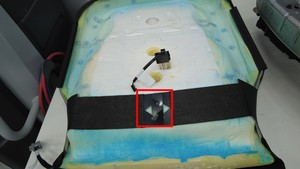

  14. 断开座椅占用传感器连接器，然后松开将传感器固定到座椅底部的卡子。

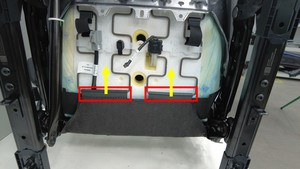

  15. 松开将座椅座垫固定到座椅悬架的卡子（2 个）。

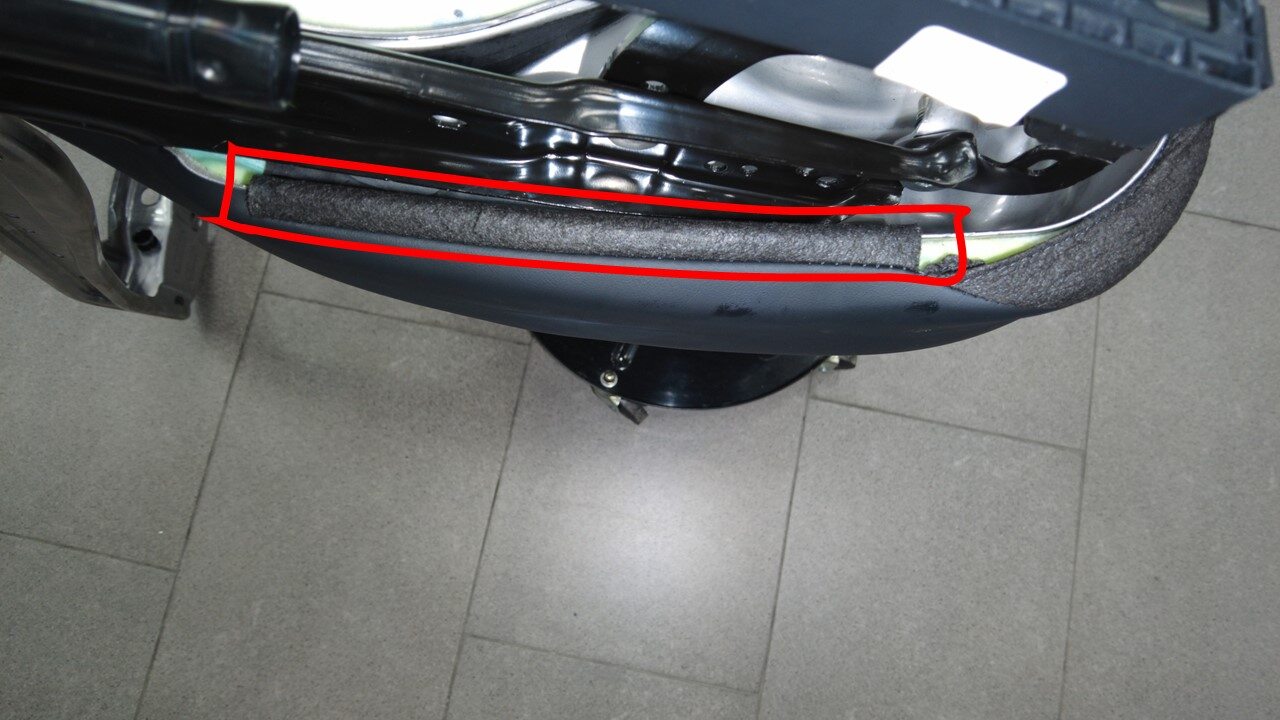

  16. 松开将座椅座垫外罩固定到座椅座垫框架前部和内外侧的条形夹（3 个）。
    警告
    确保座椅座垫加热垫连接器和座椅占用传感器总成未与座椅悬架或框架接触。

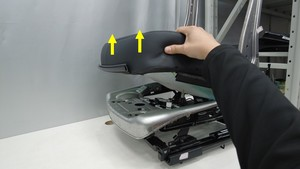

  17. 将驾驶位座椅座垫泡沫垫总成从座椅框架总成上拆下。
    注
    确保加热垫和座椅占用传感器线束与座椅框架完全分离。

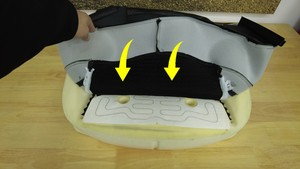

  18. 松开将座椅座垫外罩固定到泡沫垫的系带。

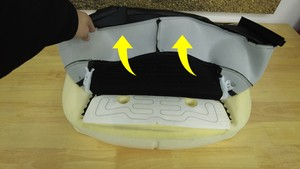

  19. 拆下将座椅座垫外罩固定到泡沫垫的 Velcro 系带（4 个）和拱环（8 个），然后将外罩从泡沫垫上拆下。
    注
    松开 Velcro 系带时请谨慎操作，以免损坏泡沫垫。
    注
    使用 1082477-03-A 辅助拆下拱环。

安装

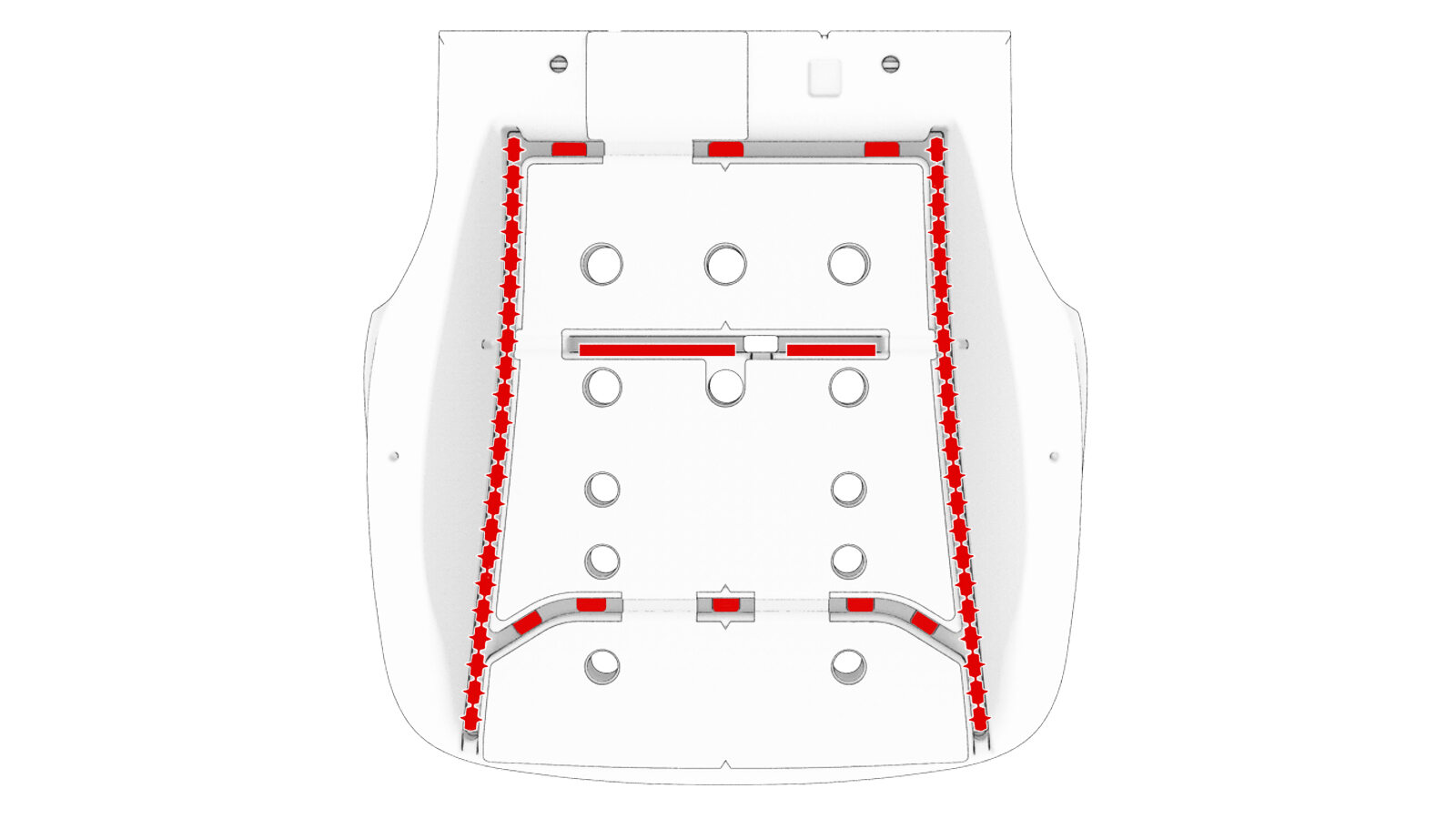

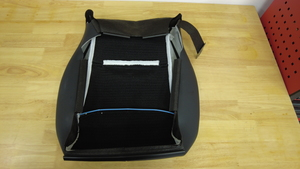

  1. 安装将座椅座垫外罩固定到座椅座垫泡沫垫上的 Velcro 系带（4 个）和拱环（8 个）。
    注
    将 Velcro 系带按压平整，确保外罩和泡沫垫完美贴合。
  2. 紧固将座椅座垫外罩固定到泡沫垫的系带。
  3. 将座椅座垫泡沫垫总成安装到座椅框架总成上。
  4. 紧固将座垫固定到座椅悬架的夹子 (x2)。

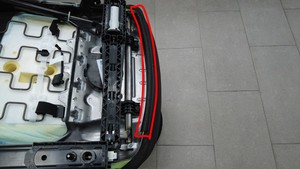

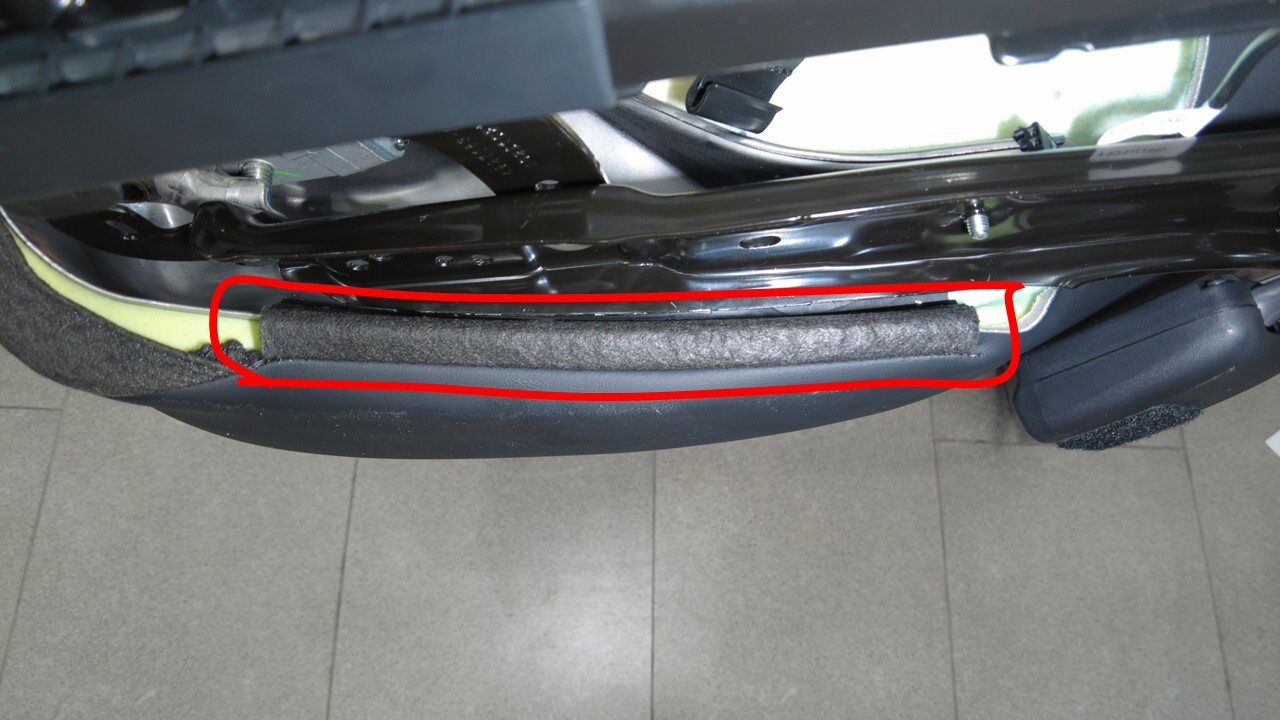

  5. 将座椅座垫外罩安装到座椅座垫框架上，然后紧固将座椅座垫固定到框架前部和内外侧的条形夹（3 个）。
    注
    确保座椅加热器连接器和座椅端传感器总成穿过座椅悬架或框架。
  6. 紧固将座椅占用传感器固定到座椅底部的卡子。
  7. 将电气线束与座椅占用传感器连接器相连。
  8. 紧固将座椅泡沫垫加热器连接器固定到座椅底部的卡子，然后将电气线束与座椅泡沫垫加热器连接器相连。
  9. 紧固将座椅靠背加热器连接器固定到座椅底部的卡子，然后将电气线束与座椅靠背加热器连接器相连。
  10. 紧固将座椅靠背罩下部固定到座椅悬架的卡子（2 个）。
  11. 安装左前座椅外侧护板。请参阅 侧护板 - 外侧 - 驾驶员座椅 ((拆卸和更换))。
  12. 立起驾驶位座椅总成。
  13. 取走保护布。
  14. 将左前座椅线束安装到驾驶室左前地毯下方。
  15. 将第一排左侧座椅线束排布在左前地毯下方，然后先将线束放置在线束导件上，再安装将线束固定到门槛饰板上的夹子（4 个）。
    注
    将多余线束塞入线束支架和车身之间。
  16. 安装左侧 A 柱下部总成。请参阅 饰板 - 下 - A 柱 - 左侧 ((拆卸和更换))。
  17. 安装新的螺栓（4 个），将驾驶位座椅总成固定好。请参阅 第一排座椅总成 - 左侧 ((拆卸和安装))。
  18. 将左侧前座椅移回原位。
  19. 将方向盘移回原位。
  20. 升起左侧车窗，关闭左侧车门。
