母排快充 - 输入 - 正极 ((拆卸和更换))
校正代码
1630010402
FRT
0.00
注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。
注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com。
注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
描述 | 扭矩值 | 推荐工具 | 重复使用/更换 | 备注 |
---|---|---|---|---|
将正/负极输入/直流链路快充母排固定到快充触点开关的螺栓 |
![]() 15 Nm (11.1 lbs-ft) -180 degrees ![]() 5 Nm (3.7 lbs-ft) +60 degrees |
|
更换 | 1104475-00-F |
拆卸
- 拆下快充盖板。请参阅盖板 - 快充(拆卸和更换)。
-

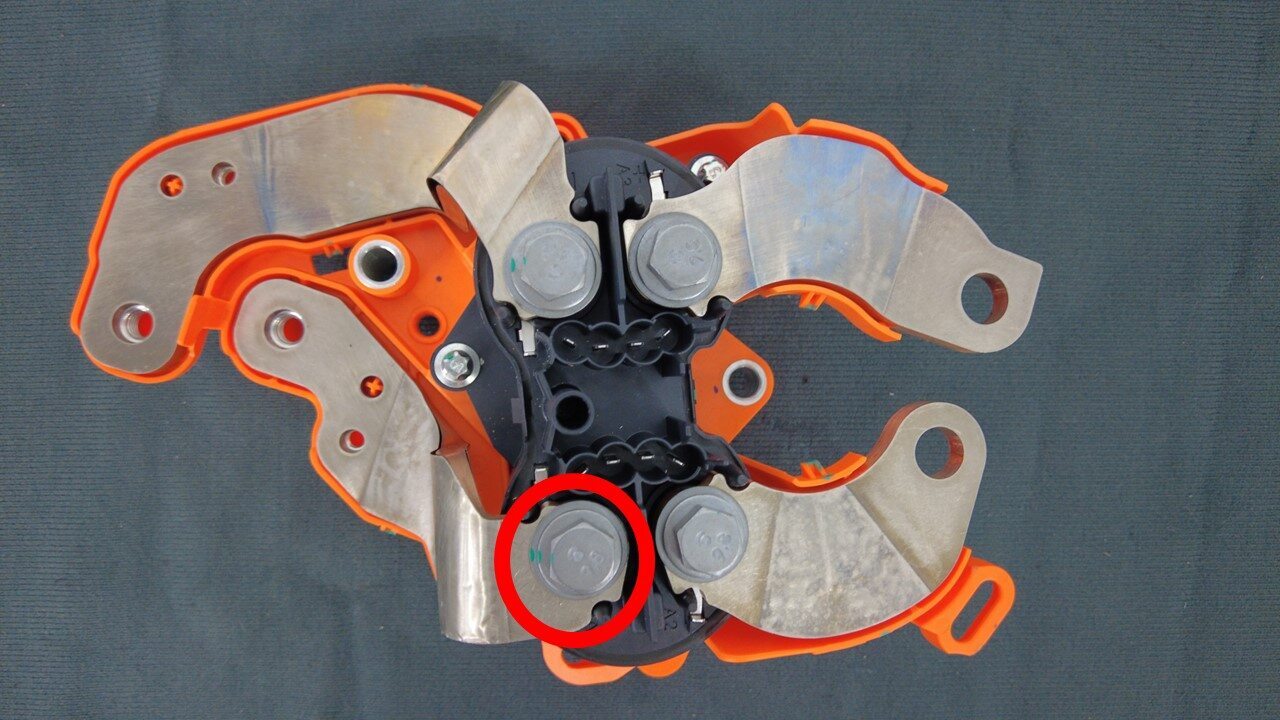

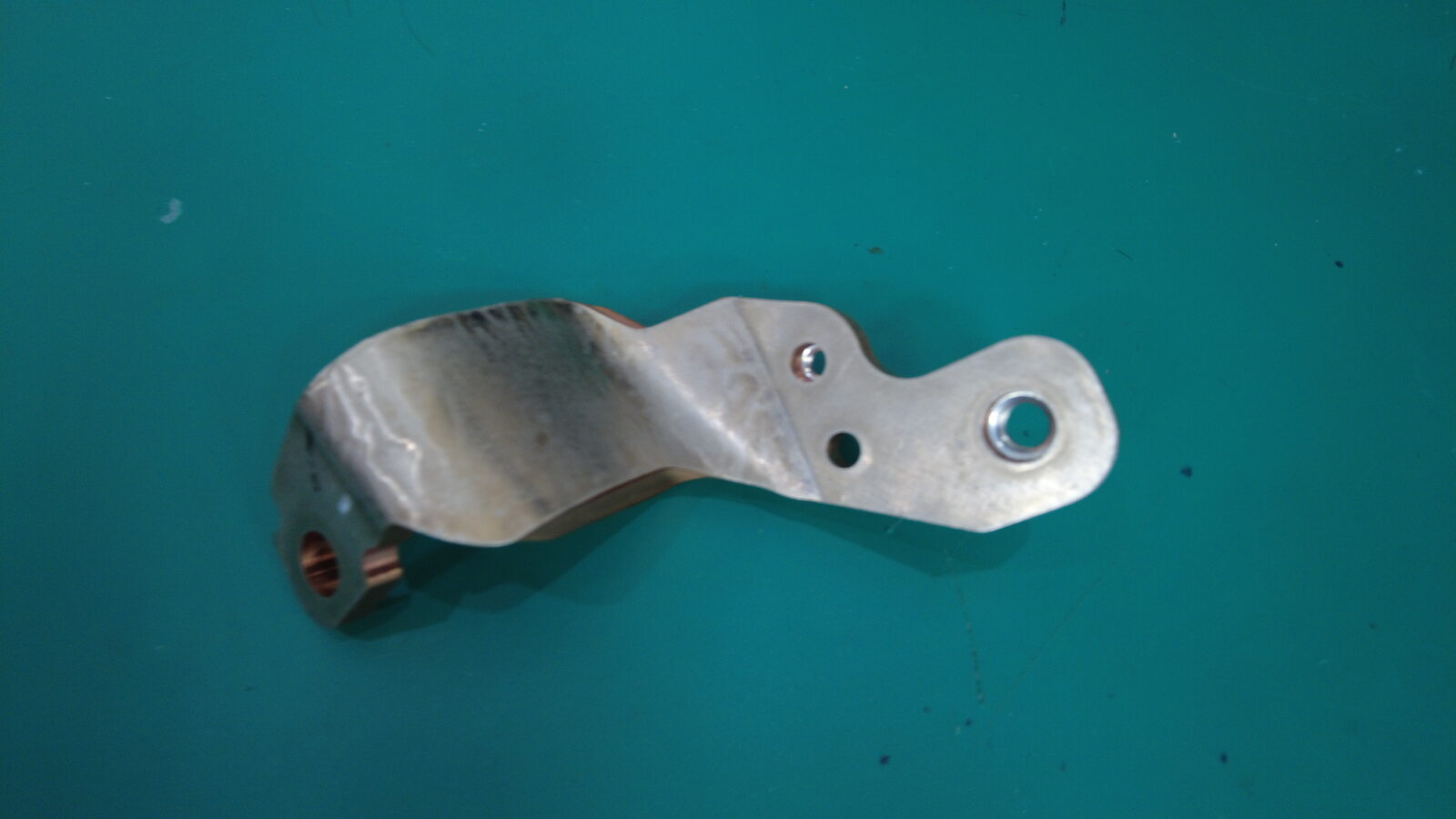

拆下并弃用将快充正极输入母排固定到快充触点开关的螺栓。
TIp推荐使用以下工具:
- 已绝缘 棘轮/扭矩扳手
- 已绝缘 13 毫米套筒
- 已绝缘 带角度测量的扭矩扳手
安装
-
安装并紧固新的螺栓,将快充正极输入母排固定到快充触点开关。15 Nm (11.1 lbs-ft) -180 degrees5 Nm (3.7 lbs-ft) +60 degrees注先将螺栓紧固至 15 Nm,然后回退 180 度,最后再紧固至 5 Nm + 60 度。紧固后进行标记。TIp推荐使用以下工具:
- 已绝缘 棘轮/扭矩扳手
- 已绝缘 13 毫米套筒
- 已绝缘 带角度测量的扭矩扳手
- 安装快充盖板。请参阅盖板 - 快充(拆卸和更换)。
