空调制冷剂泄漏检测

校正代码 00100004 可调整的 FRT（一般诊断） 注意：请使用校正代码 00100004 记录诊断空调系统所花费时间以及具体操作内容。请勿将“空调制冷剂（回收和重新加注）”添加至工项。 注：请参阅平均维修工时，深入了解 FRT 及其创建方式。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-08-10: 更新了校正代码指导。

程序

  1. 设置空调机。
  2. 拆下HEPA 空调滤清器总成。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
  3. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  4. 通过触摸屏将车辆置于“维护模式”。请参阅 维护模式。
  5. 解锁车辆网关。请参阅 网关（解锁）。
  6. 在触摸屏上，点击Service Mode > Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run，然后等待例行程序完成。
  7. 回收空调制冷剂。请参阅 空调制冷剂 (如有需要 - 添加制冷剂）（回收和加注） (Restore)。
  8. 执行真空泄漏测试，然后重新加注空调制冷剂。请参阅 空调制冷剂 (如有需要 - 添加制冷剂）（回收和加注） (Restore)。

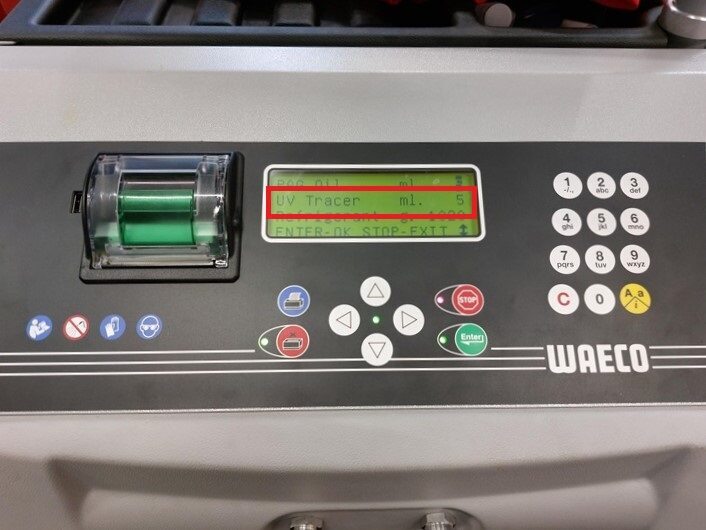

  9. 添加 5 毫升紫外线染剂。
    注
    将染剂与制冷剂和机油一同添加。
  10. 将空调软管从车辆上拆下。
  11. 在触摸屏上，点击Service Mode > Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run，然后等待例行程序完成。
  12. 点击Thermal > Actions > Test Thermal Performance > Run，然后等待例行程序完成。
  13. 点击Thermal > Actions > Test HVAC Performance > Run，然后等待例行程序完成。
  14. 退出“维护模式”。请参阅 维护模式。

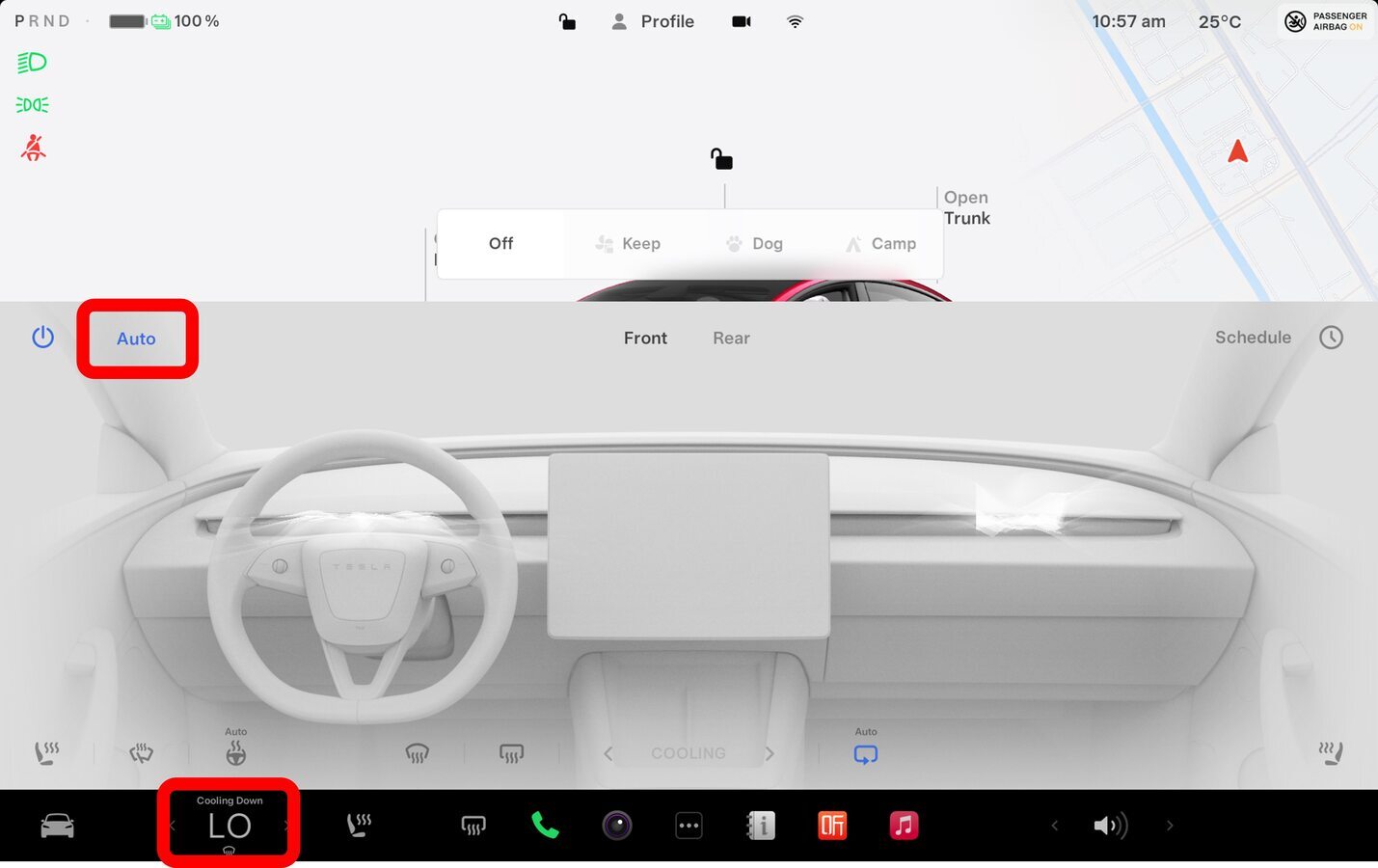

  15. 将驾驶位和副驾位 HVAC 控制器温度都设置为“低”，将空调系统设置为“自动 (AUTO)”。
  16. 使空调系统运行 10 分钟，以使染剂循环流动。

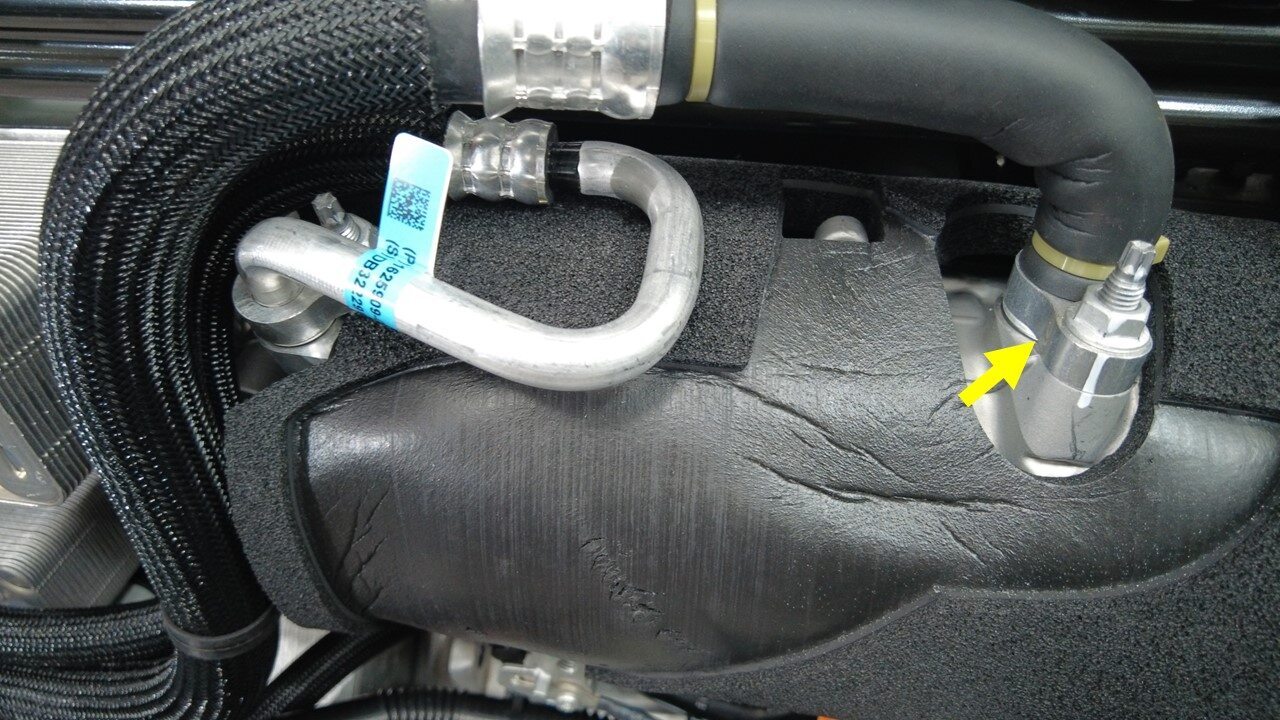

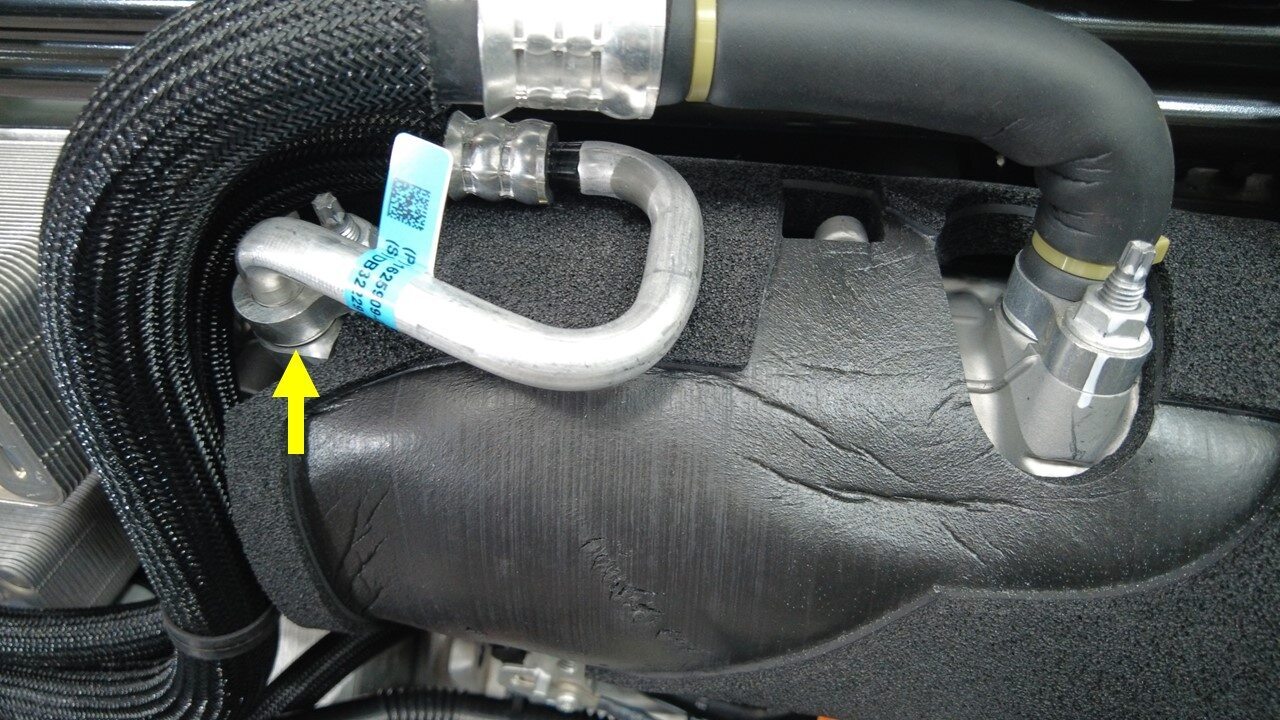

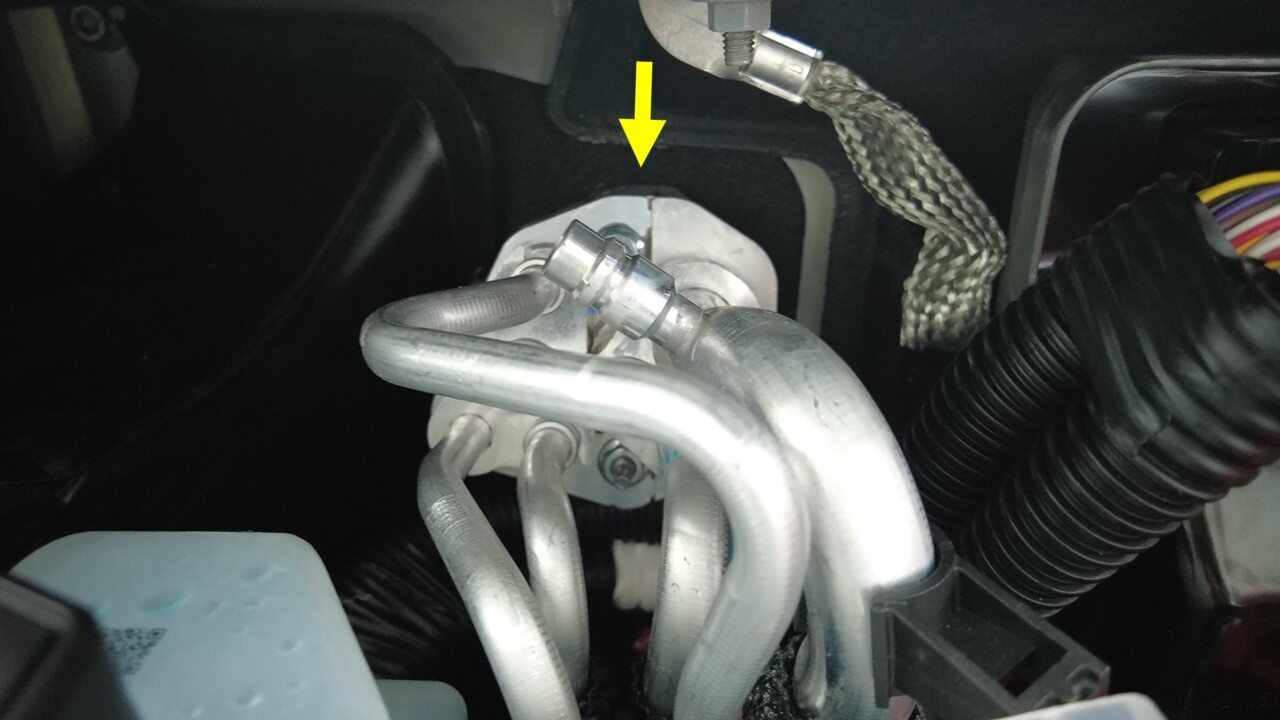

  17. 使用紫外线灯和紫外线检查套件检查超级歧管至 HVAC 空调管路 HVAC 端附近是否存在空调制冷剂泄漏。
    注
    如果发现空调制冷剂泄漏，请更换超级歧管至 HVAC 段的空调管路。请参阅 空调管路 - 超级歧管到 HVAC ((拆卸和更换))。

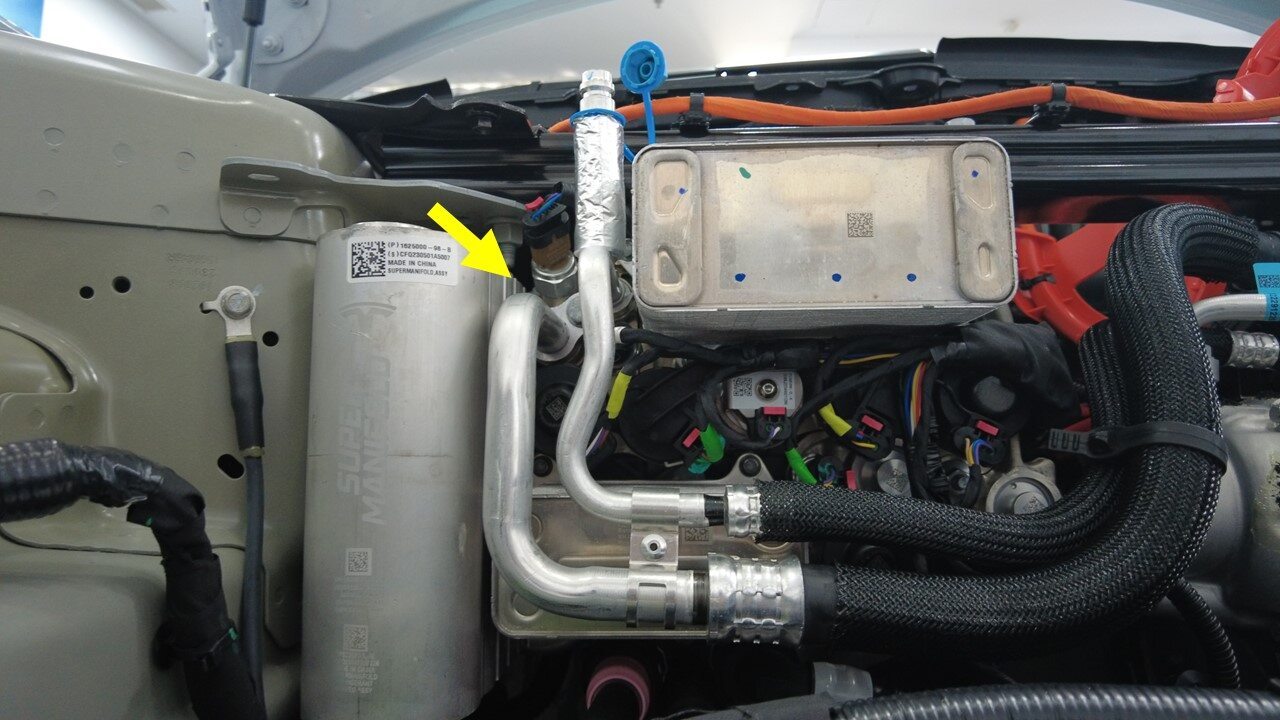

  18. 使用紫外线灯和紫外线检查套件检查空调低压和高压端口是否存在空调制冷剂泄漏。
    注
    如果发现空调制冷剂泄漏，请更换超级歧管至 HVAC 段的空调管路。请参阅 空调管路 - 超级歧管到 HVAC ((拆卸和更换))。

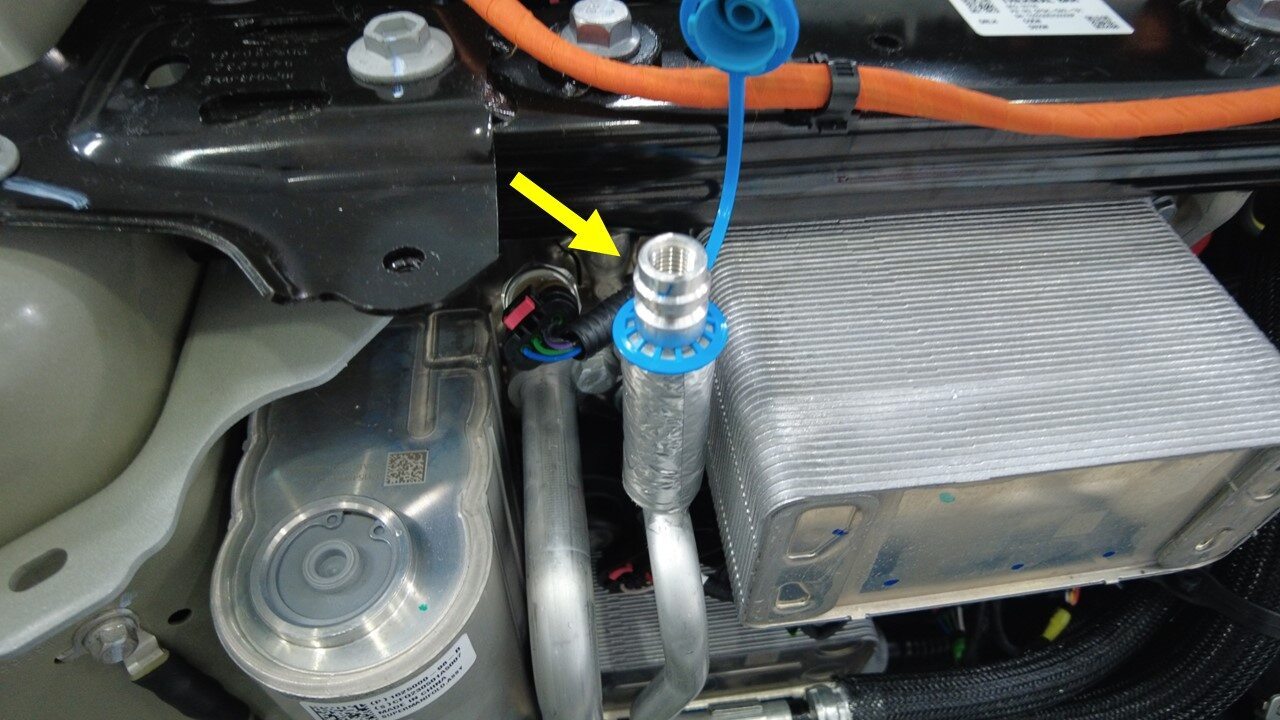

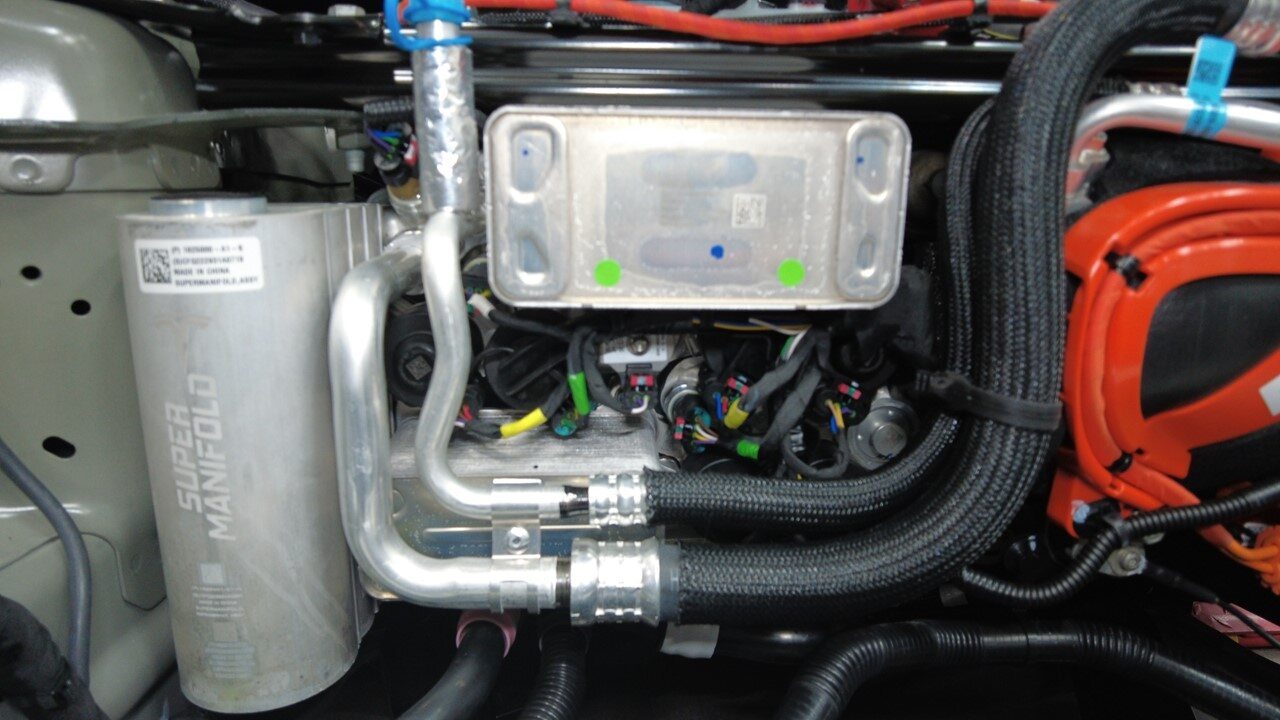

  19. 使用紫外线灯和紫外线检查套件检查超级歧管区域是否存在空调制冷剂泄漏。
    注
    如果发现空调制冷剂泄漏，请更换存在缺陷的部件。

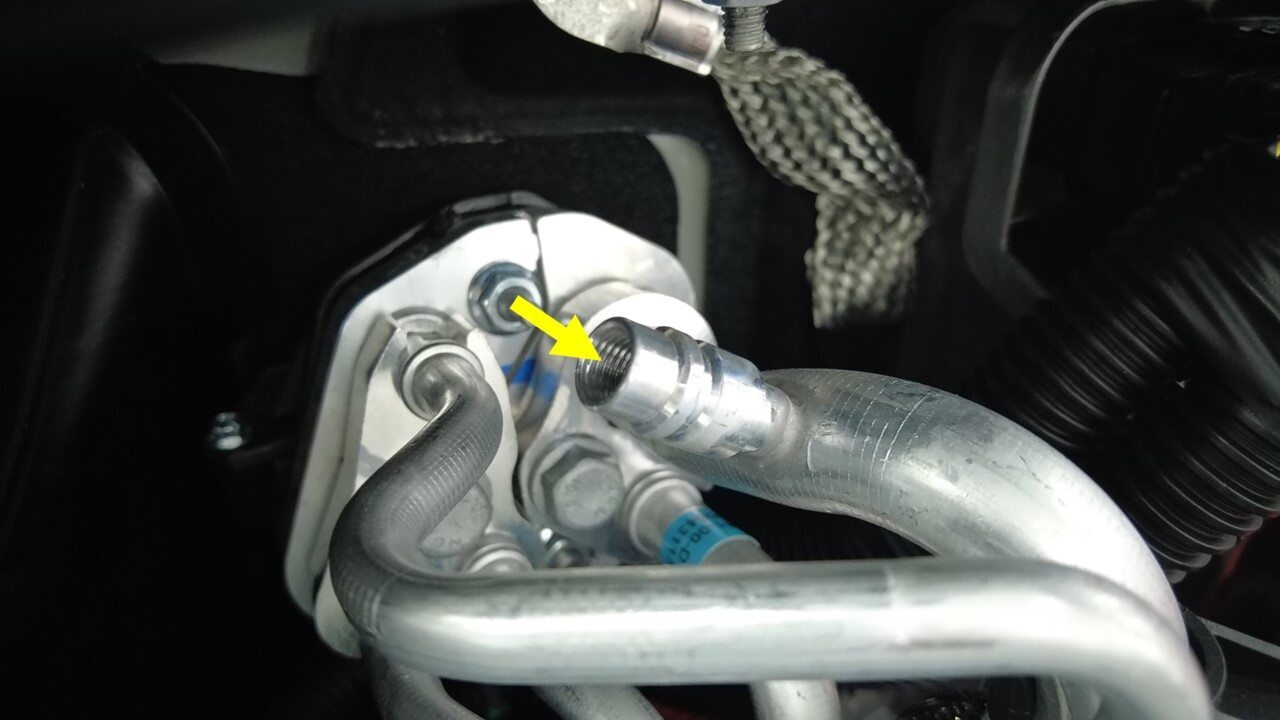

  20. 使用紫外线灯和紫外线检查套件检查空调压缩机排气和吸气管路区域是否存在空调制冷剂泄漏。
    注
    如果发现空调制冷剂泄漏，请更换超级歧管至压缩机空调管路。请参阅 空调管路 - 超级歧管到压缩机 ((拆卸和更换))。
  21. 使用紫外线灯和紫外线检查套件检查超级歧管上是否存在空调制冷剂泄漏。
    注
    如果发现空调制冷剂泄漏，请更换存在缺陷的部件。
  22. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。

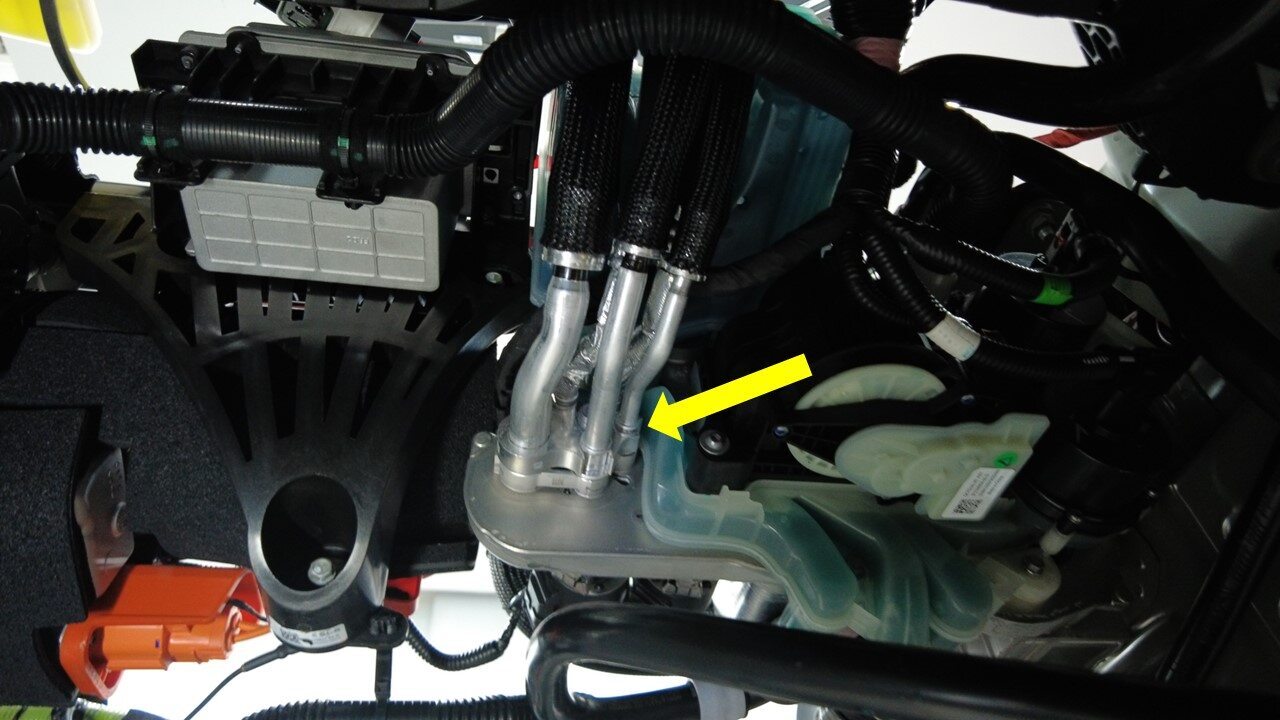

  23. 使用紫外线灯和紫外线检查套件检查超级歧管至 HVAC 空调管路超级歧管端附近是否存在空调制冷剂泄漏。
    注
    如果发现空调制冷剂泄漏，请更换超级歧管至 HVAC 段的空调管路。请参阅 空调管路 - 超级歧管到 HVAC ((拆卸和更换))。
  24. 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  25. 重新安装好空调端口盖（2 个）。
  26. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  27. 安装HEPA 空调滤清器总成。请参阅 滤清器总成 - HEPA ((拆卸和更换))。
