直流充电口锁扣 (国标） ((拆卸和更换))
校正代码
44010102202
FRT
0.72
注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。
注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。
注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。
扭矩规格
拆卸
- 拆下充电接口总成。请参阅 充电端口 - 国标 ((拆卸和更换))。
- 脱下高压绝缘手套。
-

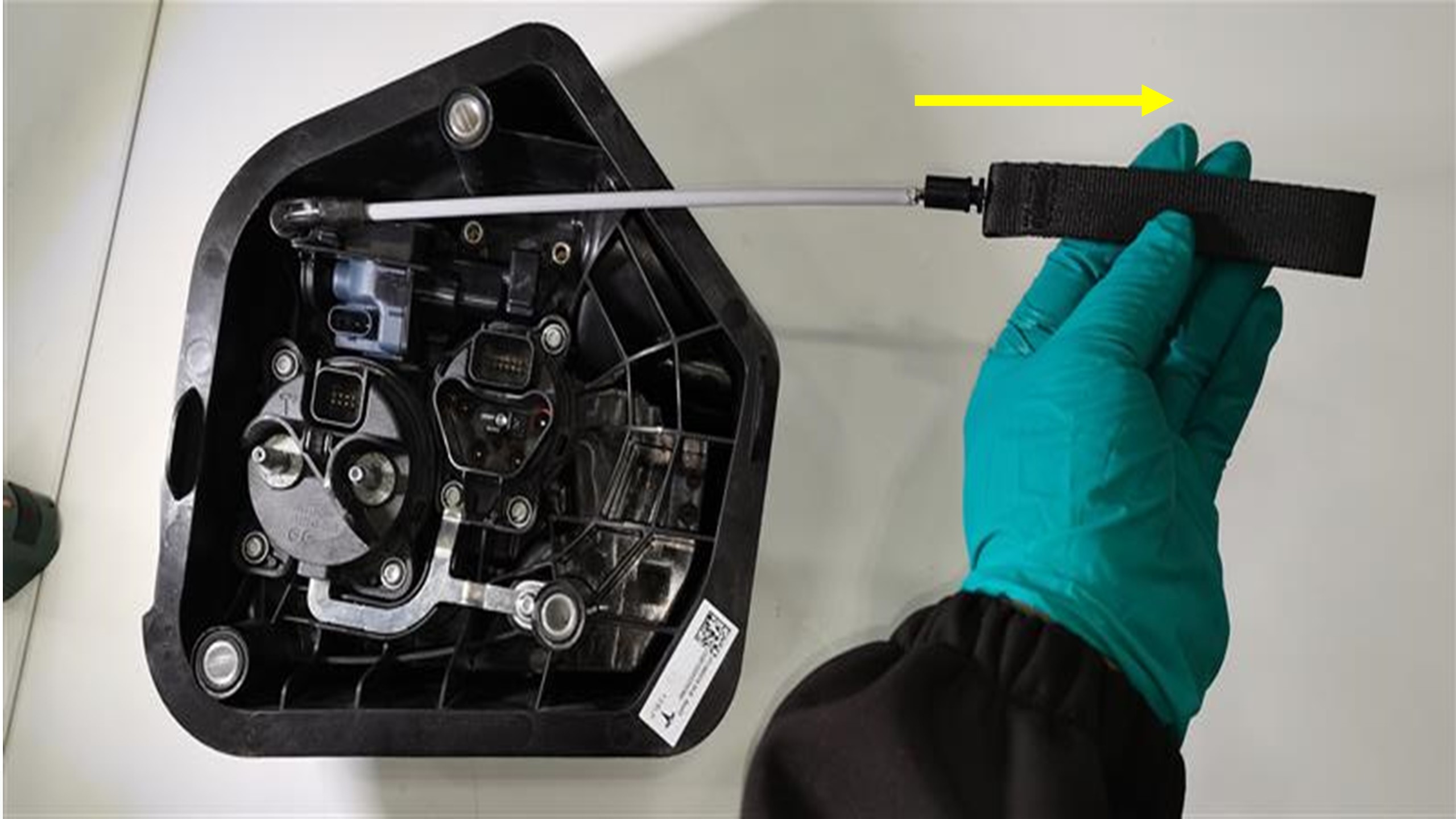

拉动并按住手动释放缆索，以释放传动装置。
-

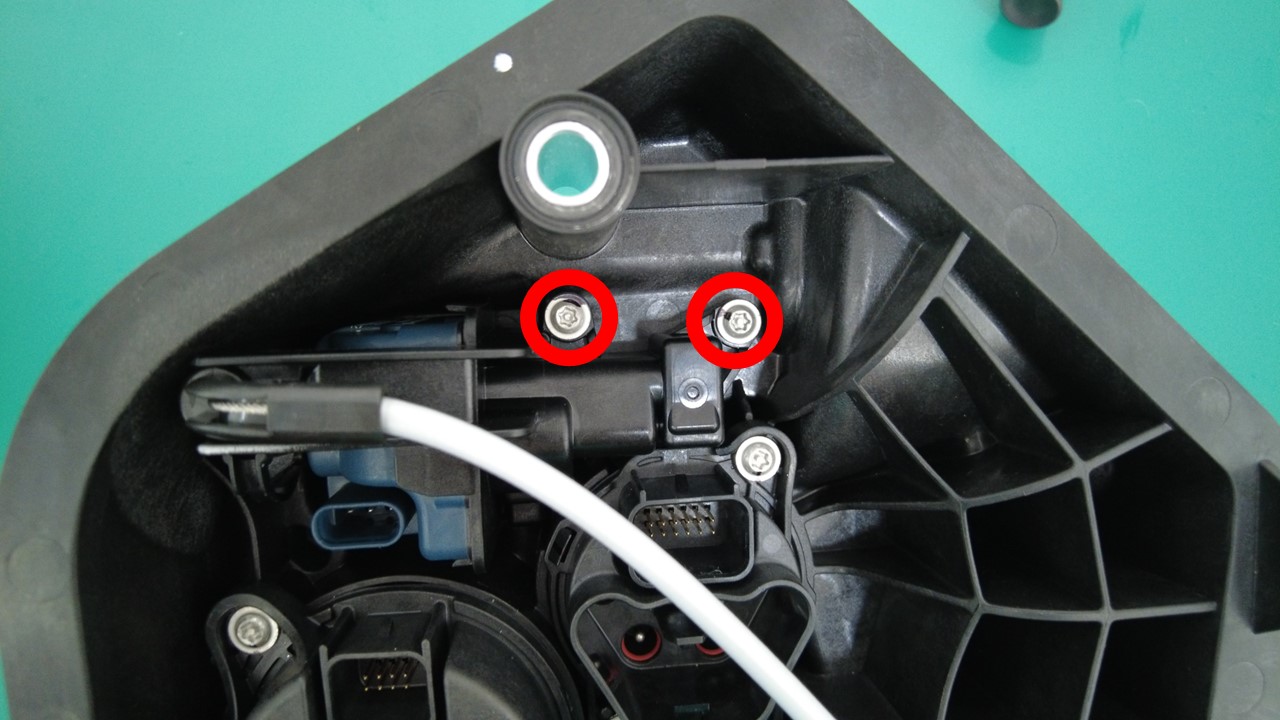

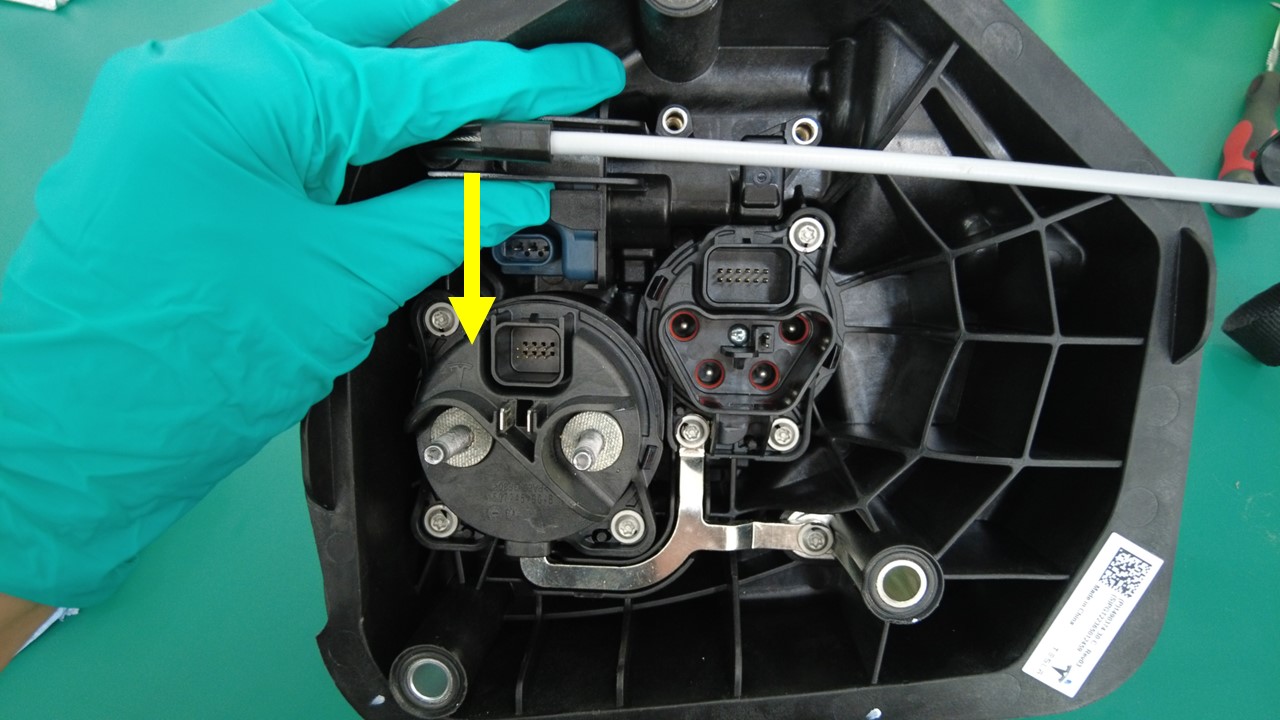

拆下将传动装置固定到充电接口总成的螺钉。
TIp推荐使用以下工具：
-

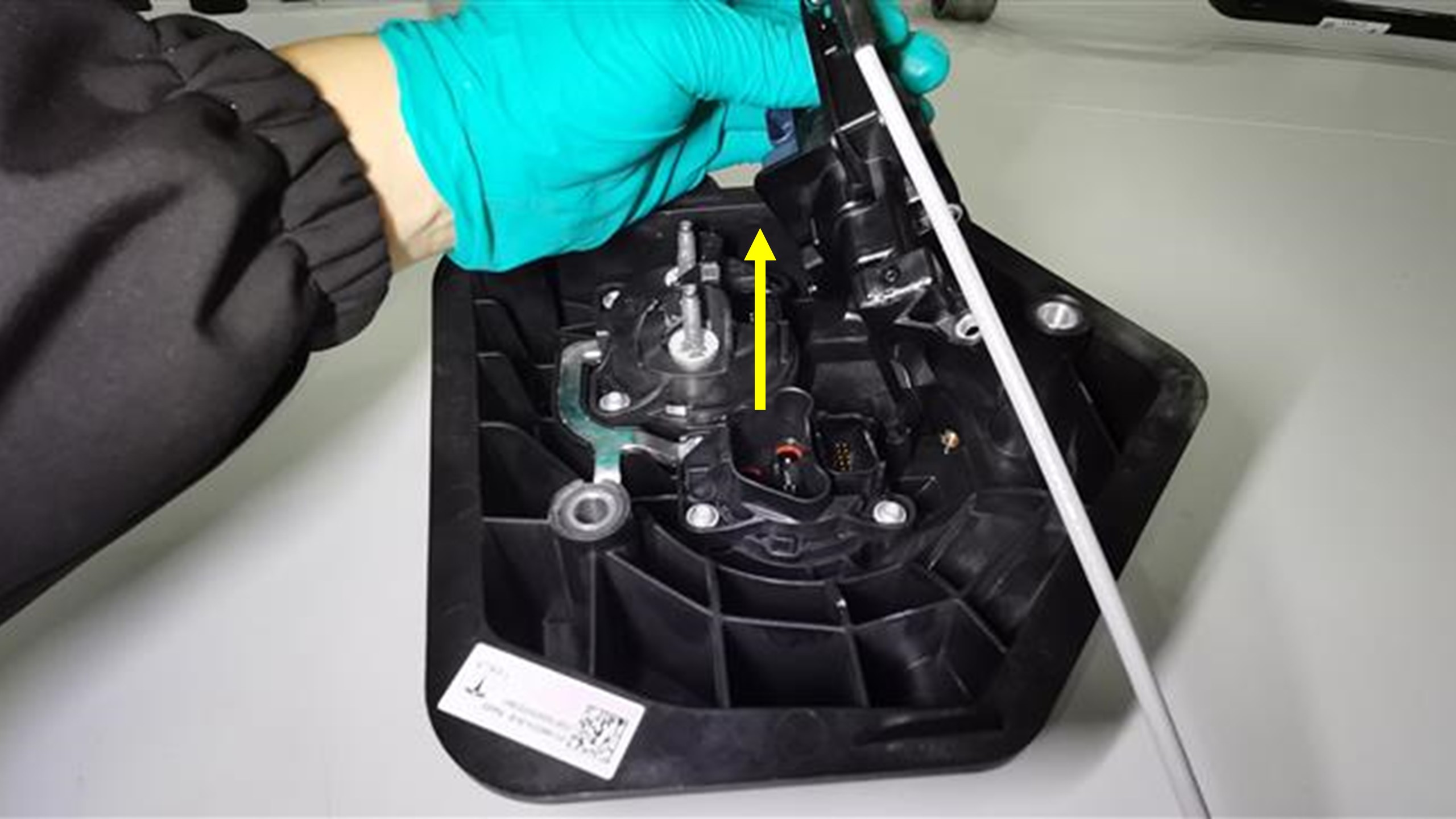

旋转 30 度，将传动装置从充电接口总成上拆下。
-

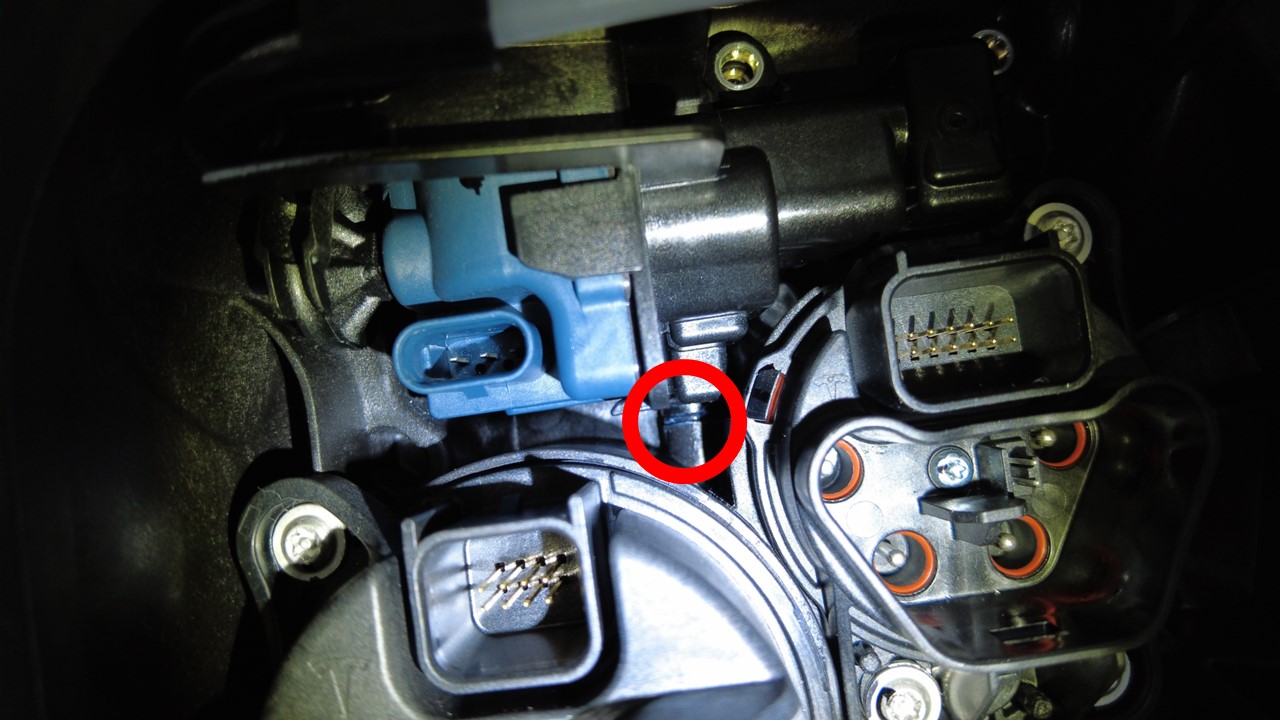

将直流闩锁杆 O 型环从充电接口总成上拆下。
注锁扣后弃用。
-

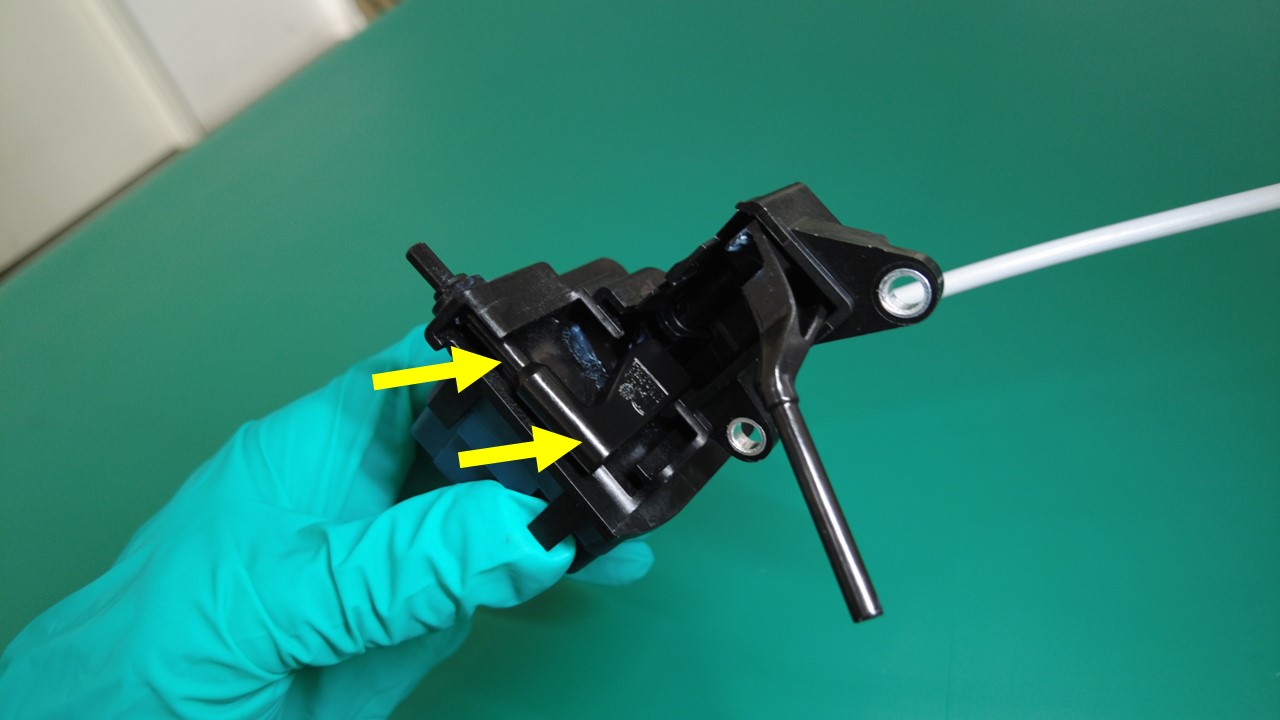

将直流充电接口闩锁杆转动着从传动装置上松开。
安装

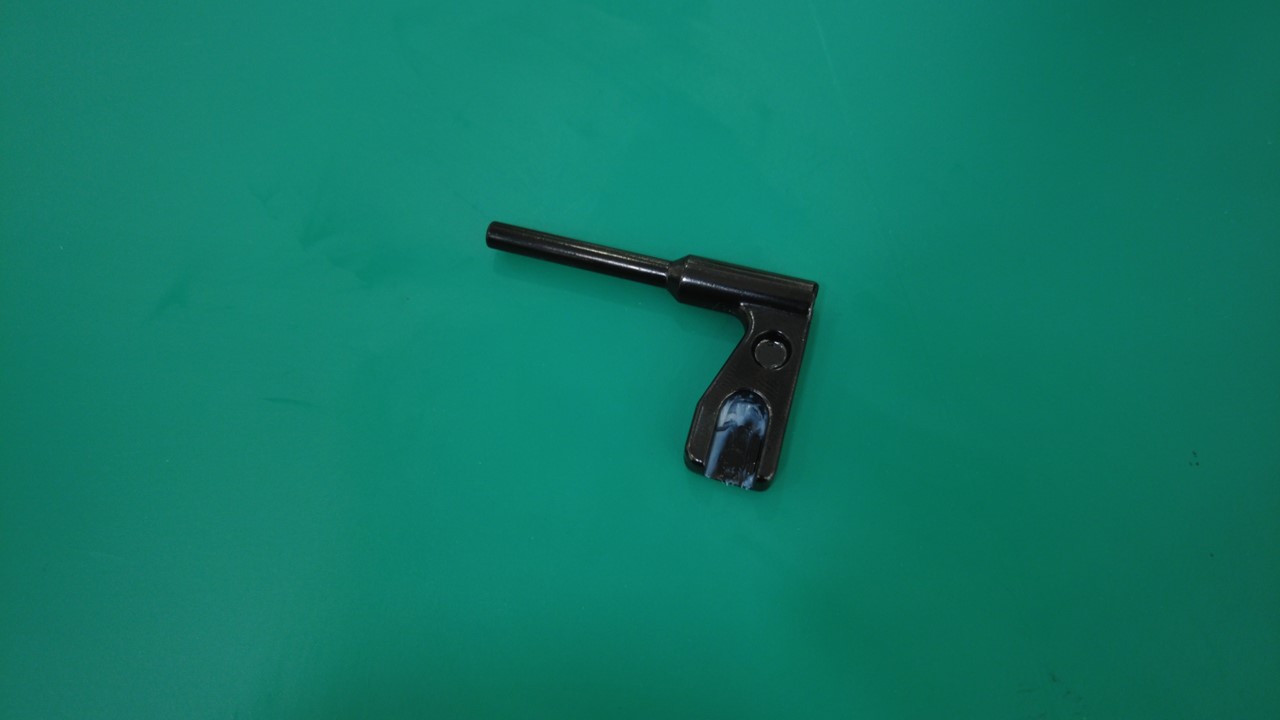

- 在闩锁杆和 O 型环上涂抹足量润滑剂。
-

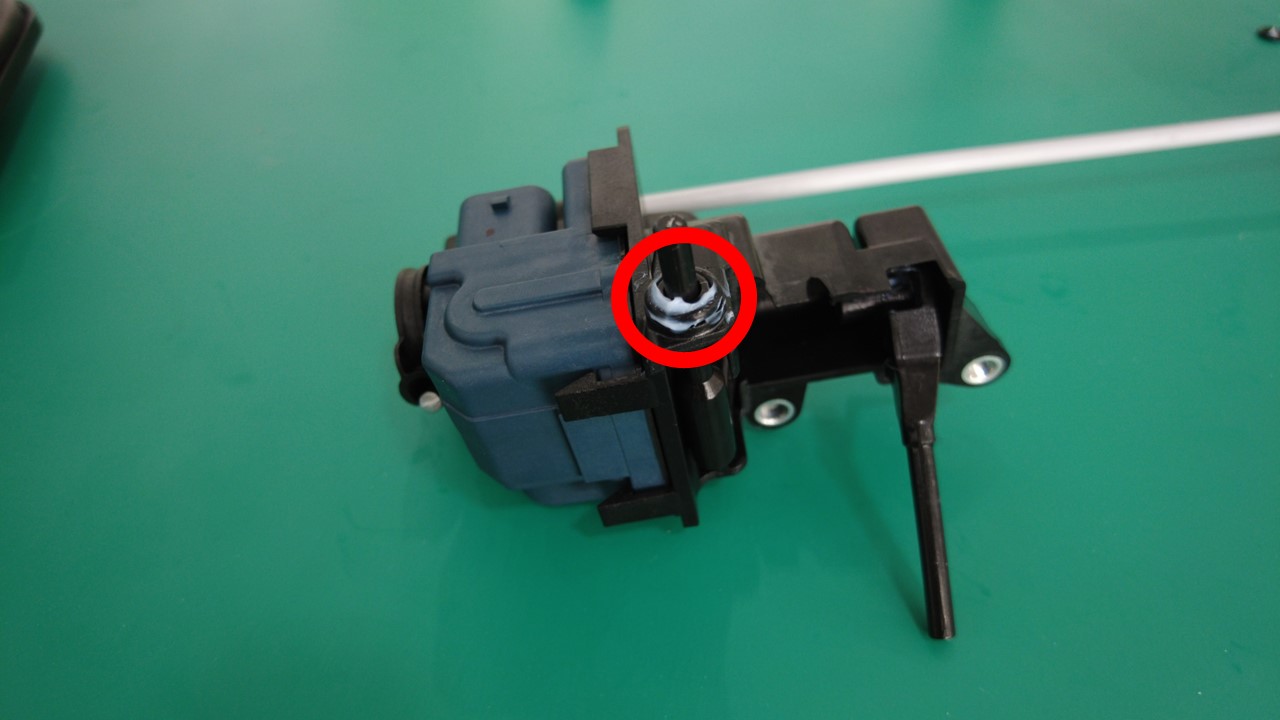

将直流充电接口闩锁杆转动着安装到传动装置上。
-

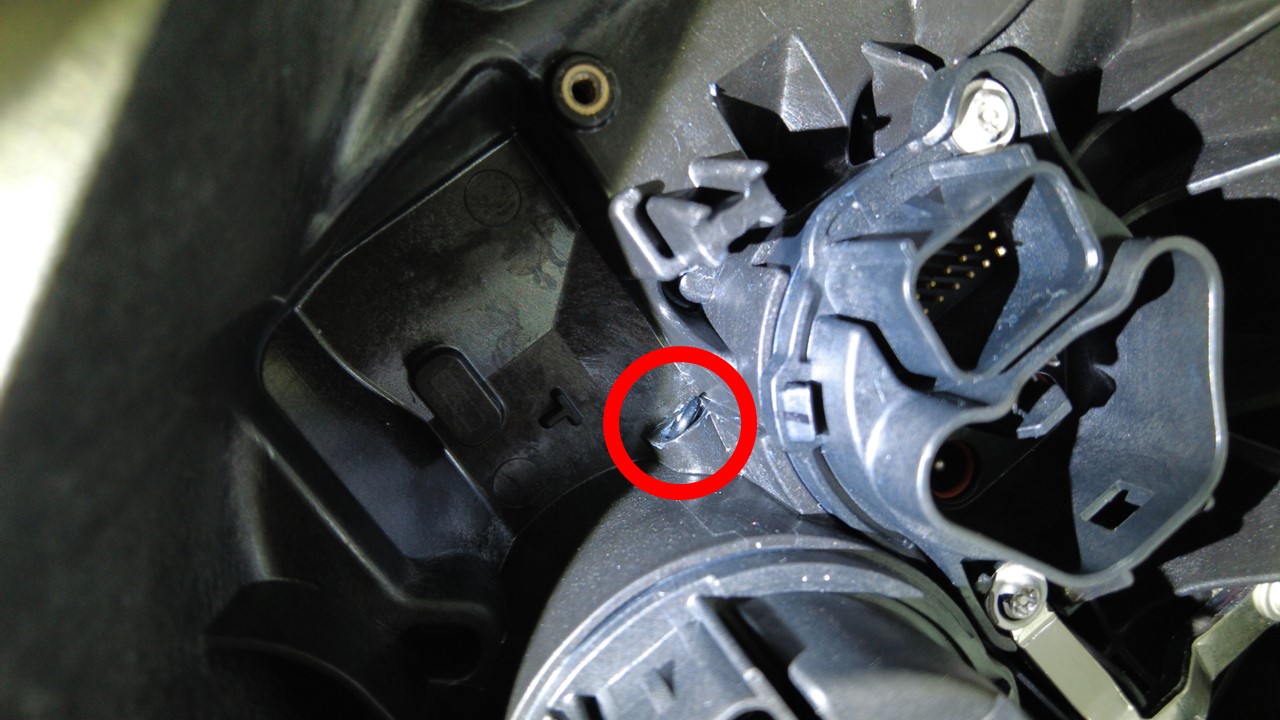

将新的直流充电接口闩锁杆 O 型环安装到充电接口总成上。
注注意请勿损坏 O 型环。
-

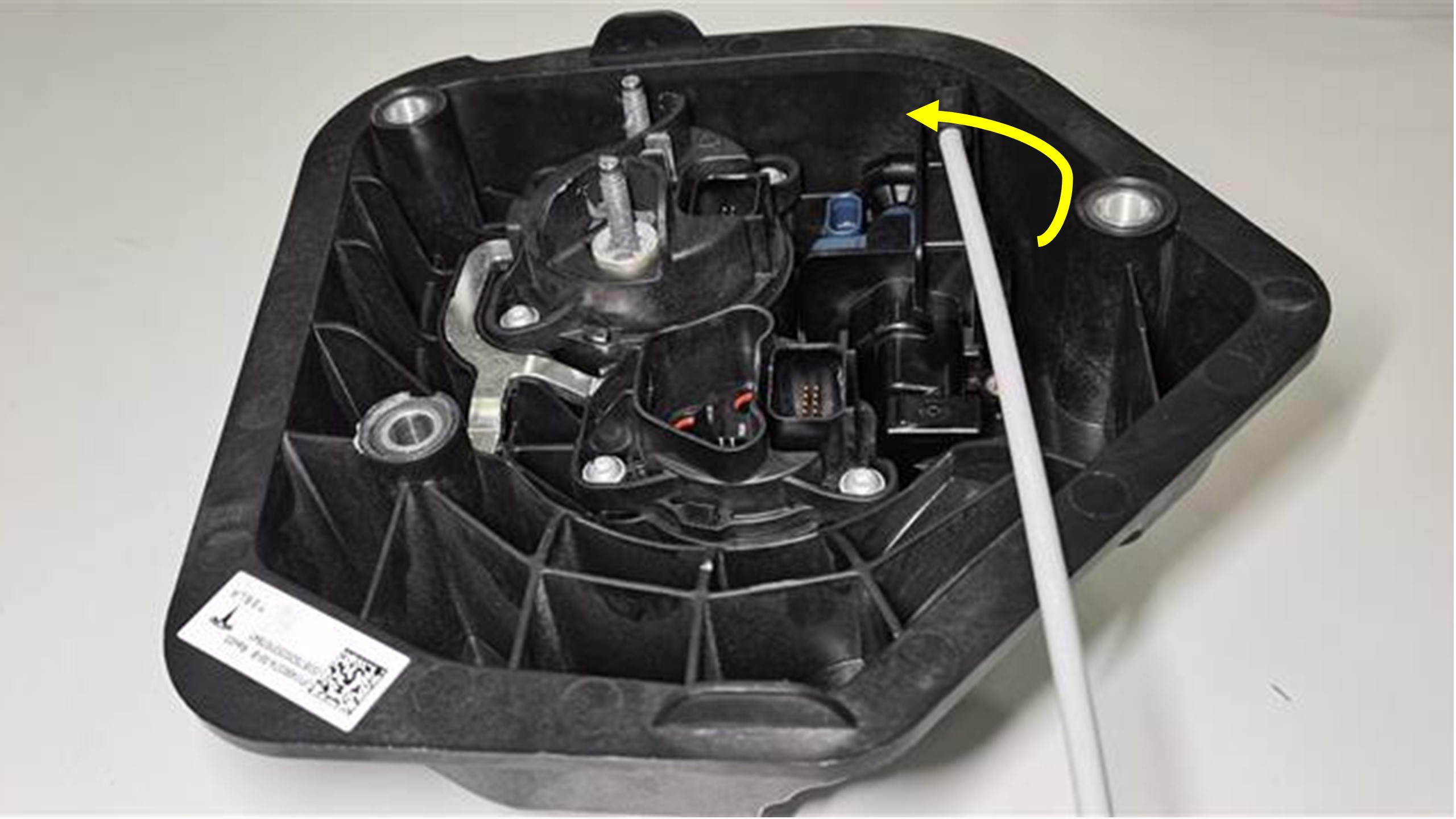

将传动装置放置到充电接口总成上。
注轻轻推动传动装置，确保传动装置和充电接口之间没有间隙。
-
安装将传动装置固定到充电接口总成的螺钉。
TIp推荐使用以下工具：
- 佩戴高压绝缘手套和皮质外手套。
- 安装充电接口总成。请参阅 充电端口 - 国标 ((拆卸和更换))。
