摄像头 - 内部（拆卸和更换）

校正代码 1724010102 FRT 0.24 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 摄像头 - 内部（拆卸和安装）
描述 扭矩值 推荐工具 重复使用/更换 备注
将内部摄像头固定到摄像头上盖的螺钉（2 个）
0.8 Nm (7 lbs-in)
  • 梅花 T10 批头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm （仅适用于安装程序）
 更换

拆卸

  1. 断开低压电池电源。请参阅低压电源（断开和连接）。
  2. 拆下四摄像头上盖总成。请参阅后视镜摄像头上部盖板 ((拆卸和更换))。

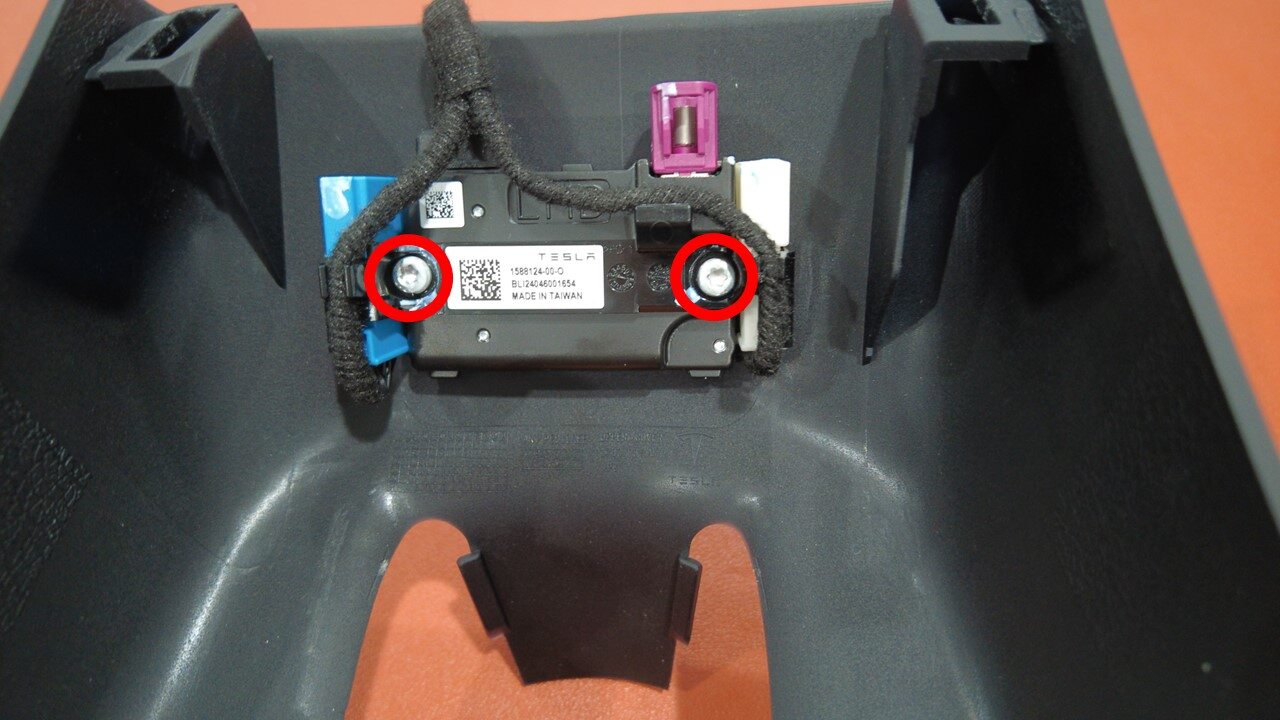

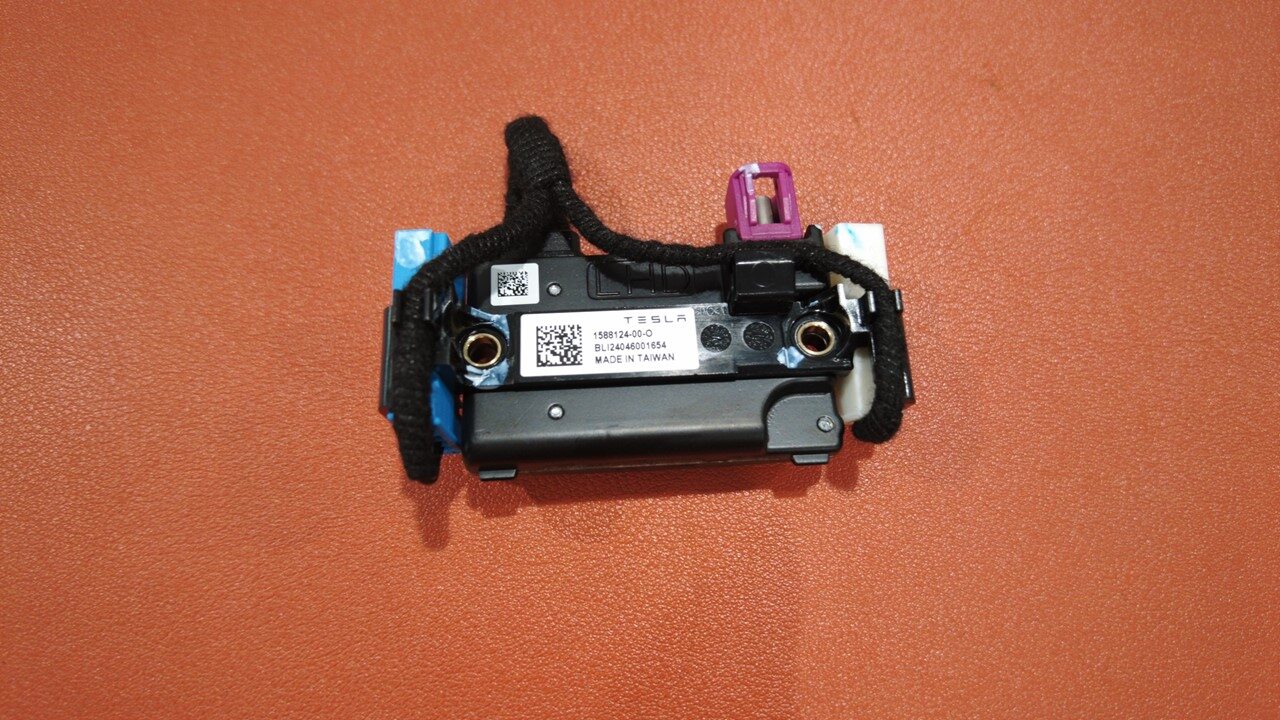

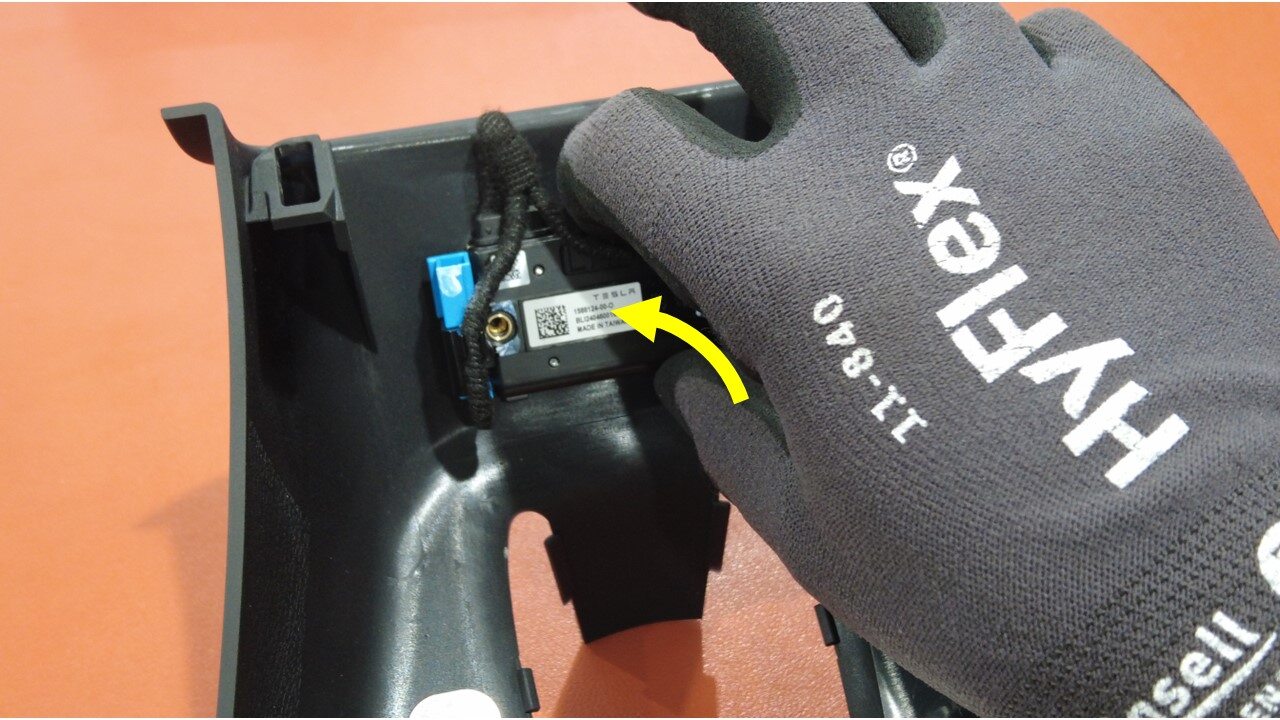

  3. 拆下并弃用将内部摄像头固定到摄像头上盖的螺钉（2 个），然后将内部摄像头从摄像头上盖上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm （仅适用于安装程序）

安装

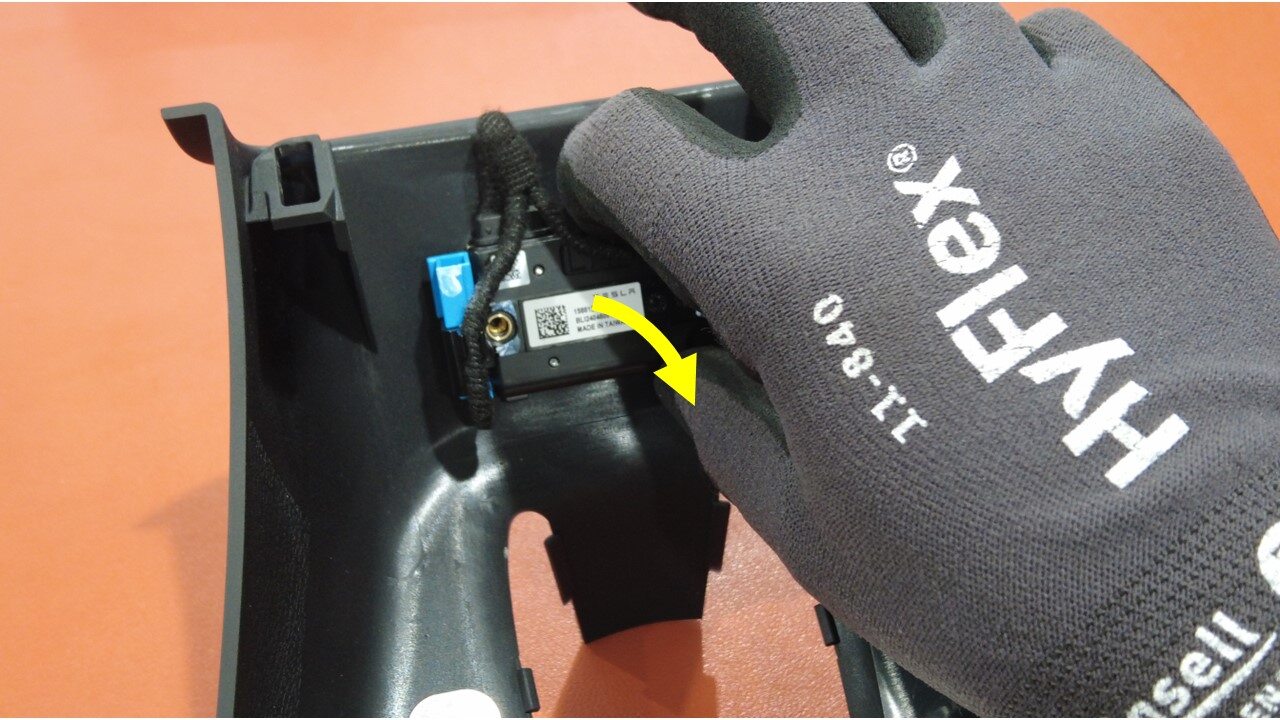

  1. 安装新的螺栓，将内部摄像头固定到摄像头上盖。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T10 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm （仅适用于安装程序）
  2. 安装四摄像头上盖总成。请参阅后视镜摄像头上部盖板 ((拆卸和更换))。
  3. 连接低压电池电源。请参阅低压电源（断开和连接）。
  4. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3（连接和断开）。
  5. 在 Toolbox 3.0 中，执行以下步骤。
    1. 点击Actions选项卡，在搜索字段中输入 "DAS"，点击PROC_DAS_X_ENTER-CALIBRATION-MODEvia Toolbox: (link)，点击Run，然后等待例行程序完成。
    2. 点击Actions选项卡，在搜索字段中输入“内部”，点击PING-HTTP_DAS_X_INTERIOR-CAMERA-SCRIPTvia Toolbox: (link)，将超时更改为 100，点击Run，然后等待例行程序完成。
    3. 点击Actions 选项卡，在搜索字段中输入 "DAS"，点击PROC_DAS_X_EXIT-CALIBRATION-MODEvia Toolbox: (link)，点击Run，然后等待例行程序完成。
  6. 断开笔记本电脑。
  7. 长按 UI 界面上的Exit Service Mode按钮以退出“维护模式增强版”。
  8. 升起左前车窗，关闭左前车门。
