第一排座椅头枕支柱导管 ((拆卸和更换))

校正代码 1307010202 FRT 0.65 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
座椅底座的边缘很锋利,可能会造成人身伤害。将座椅从车辆上拆下时,以及在座椅底座上或其附近执行相关操作时,请佩戴防割手套。

扭矩规格

表 1. 扭矩规格第一排座椅靠背 - 软装饰盖板 - 左 ((拆卸和更换)) / 第一排座椅头枕支柱导管 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将腰部支撑支架底部固定到座椅靠背框架的螺栓
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 2 英寸加长件
  • 棘轮/扭矩扳手
重复使用
将驾驶位侧安全气囊/远端安全气囊 (FSAB) 固定到座椅靠背框架的螺母(2 个)
5.4 Nm (4.0 lbs-ft)
  • 棘轮/扭矩扳手
  • 10 毫米深套筒
更换 1068309-00-A

拆卸

  1. 拆下驾驶位座椅。请参阅第一排座椅总成 - 左 ((拆卸和安装))
  2. 拆下驾驶位座椅头枕。请参阅第一排座椅头枕 ((拆卸和更换))
  3. 将左前座椅向后倾斜,以便接触左前座椅底部。
    Informational PurposesAn informational icon, calling your attention
    无需将左侧座椅线束从车身控制器上断开。
  4. 松开座椅靠背下部的系带(2 个),然后将座椅靠背板从座椅底部拉离。
  5. 断开座椅靠背加热器连接器,然后将连接器从座椅底部分离。
    Informational PurposesAn informational icon, calling your attention
    向前滑动连接器,将其从座椅总成上松开。
  6. 立起座椅。
  7. 拆下驾驶位座椅靠背外壳。请参阅第一排座椅背板- 左 ((拆卸和更换))
  8. 拆下遮盖座椅靠背框架外侧的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉离金属固定锁片,即可松开盖板。
  9. 拆下遮盖座椅靠背框架内侧的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉离金属固定锁片,即可松开盖板。
  10. 将驾驶位座椅靠背饰板固定件(7 个)从驾驶位座椅靠背框架上松开,然后松开遮盖座椅靠背框架上部的定位板。
  11. 将座椅蒙皮拉离侧气囊,以便接触气囊电气连接器。
  12. 长按黑色锁片两侧并向下拉动,断开气囊电气连接器。
  13. 将座椅蒙皮拉离远端气囊 (FSAB),以便接触气囊电气连接器
  14. 长按黑色锁片两侧并向下拉动,断开座椅远端气囊 (FSAB) 电气连接器。
  15. 拆下将腰部支撑底部固定到座椅靠背框架的螺栓。
    Informational PurposesAn informational icon, calling your attention
    此螺栓位于腰部支撑电子控制单元 (ECU) 下方。拆卸此螺栓有助于下一步操作。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  16. 松开将腰部支撑底部固定到座椅靠背框架的锁片(2 个)。
  17. 拆下并弃用将驾驶位座椅侧气囊固定到座椅靠背框架的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    请勿使用冲击工具。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  18. 将驾驶位座椅侧气囊滑槽小心从座椅靠背框架中拉出。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿将气囊从气囊滑槽上拆下。
  19. 拆下并弃用将驾驶位座椅远端气囊 (FSAB) 固定到座椅靠背框架的螺母(2 个)。
    Informational PurposesAn informational icon, calling your attention
    请勿使用冲击工具。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  20. 将远端气囊 (FSAB) 和紧固件小心拉离座椅靠背框架。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿将气囊从气囊滑槽上拆下。
  21. 将座椅靠背饰板底部拉离座椅靠背框架,以拆下座椅蒙皮。
    Informational PurposesAn informational icon, calling your attention
    确保加热器线束和座椅靠背饰板均与座椅靠背框架完全分离。

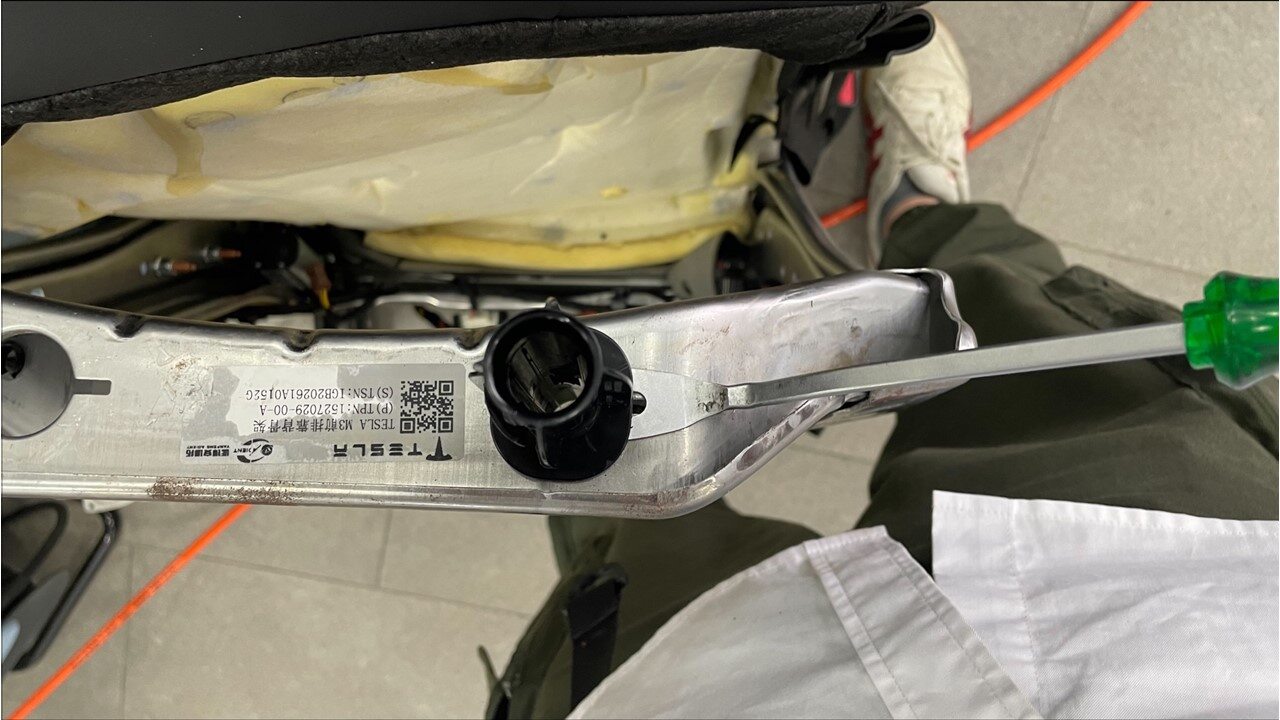

  22. 解锁头枕柱导件两侧的卡销(4 个)。

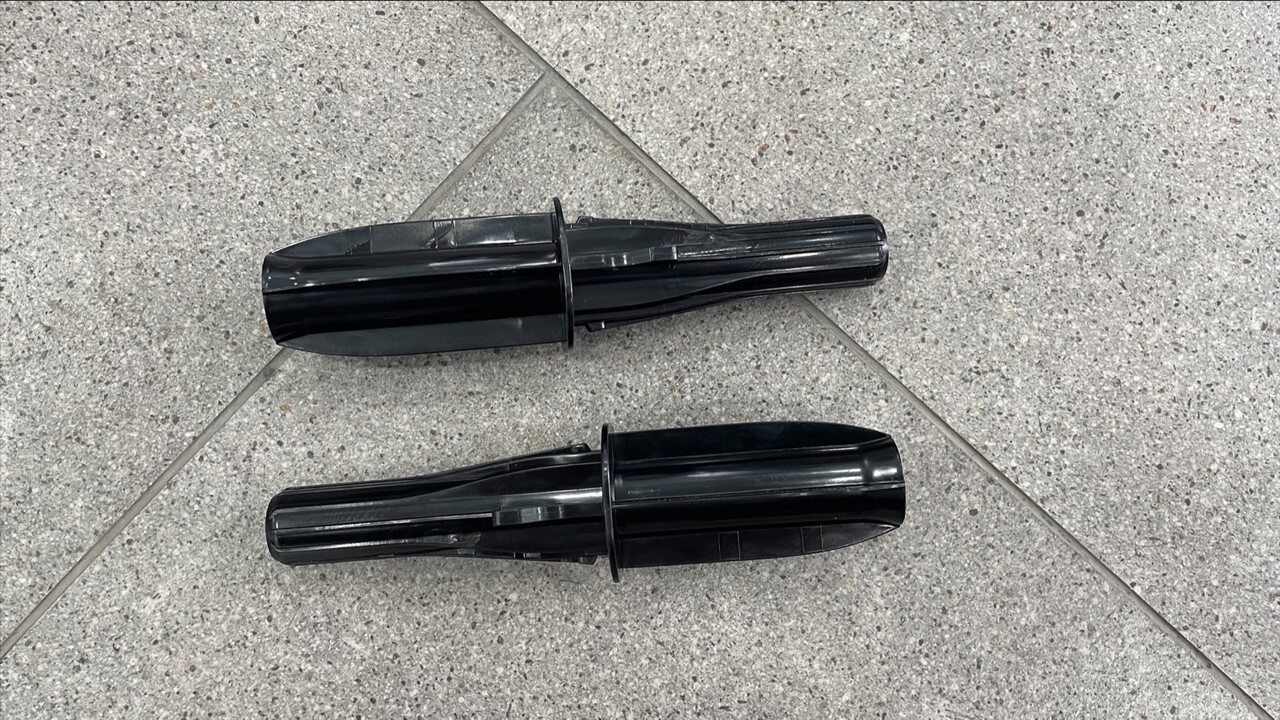

  23. 拆下头枕柱导件。

安装

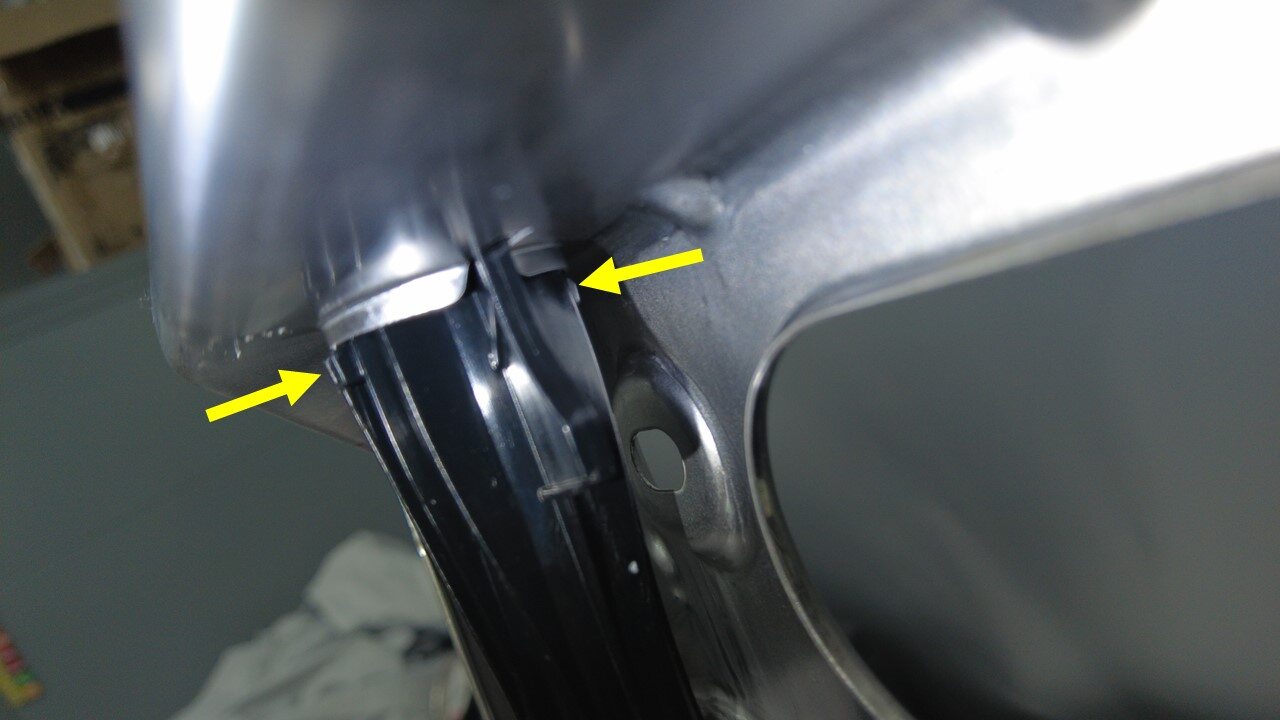

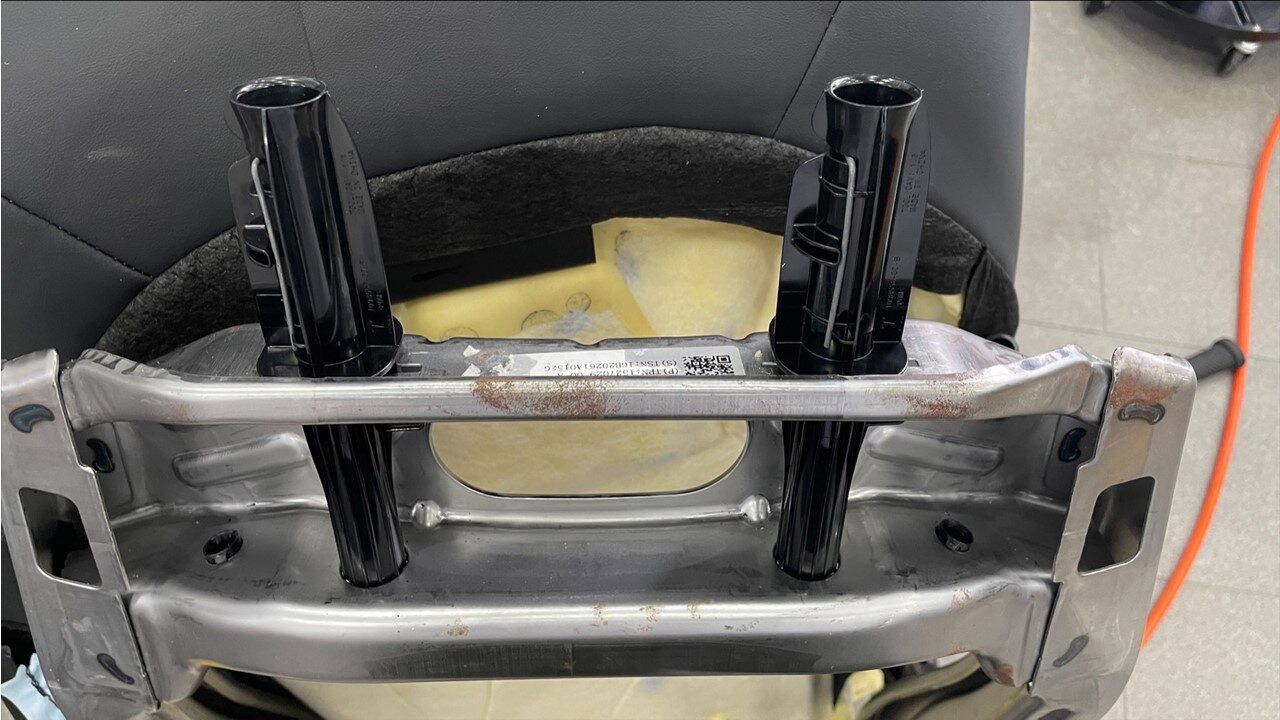

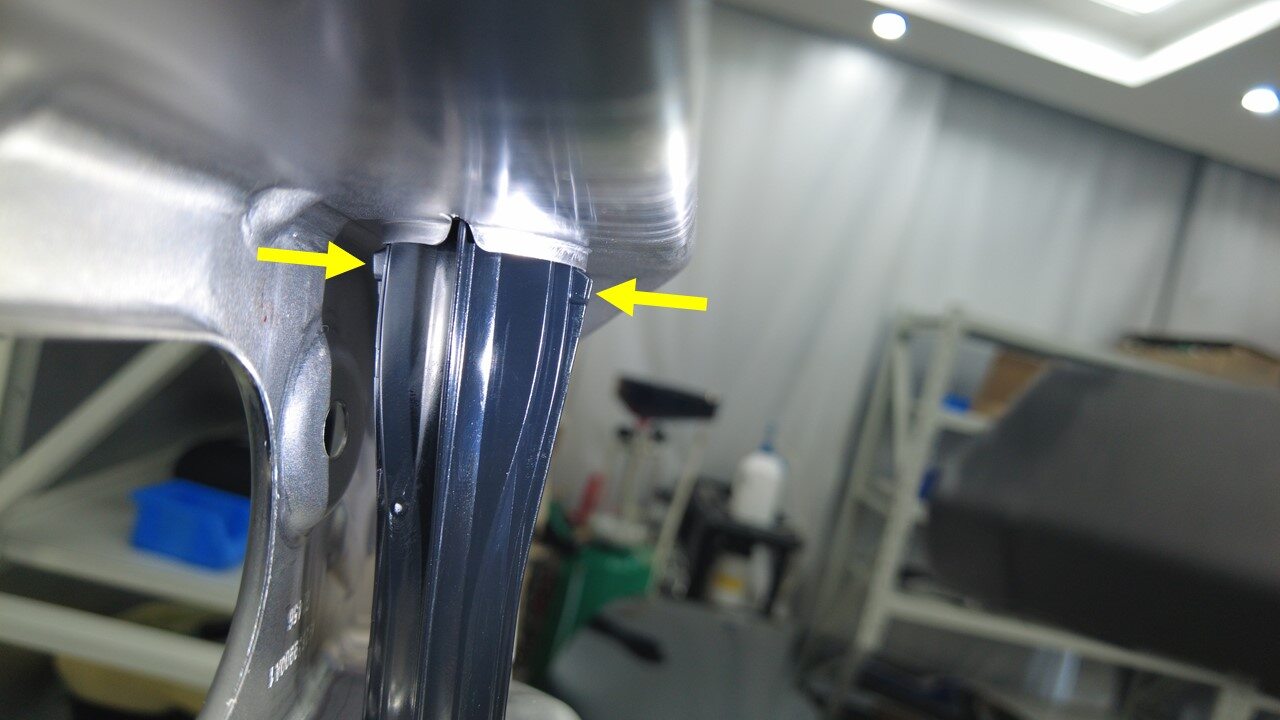

  1. 安装头枕柱导件。
  2. 将驾驶位座椅靠背和泡沫安装到座椅靠背框架上。
    Informational PurposesAn informational icon, calling your attention
    首先,将泡沫饰板垂直滑入座椅靠背框架。确保头枕柱与座椅靠背泡沫接合。务必将与框架接合的加热器线束及下饰板推入框架背面。
  3. 将驾驶位侧气囊螺柱放置在座椅框架上,然后安装新的螺母(2 个),将驾驶位座椅气囊固定到座椅靠背框架。
    5.4 Nm (4.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  4. 连接驾驶位座椅侧气囊电气连接器。
  5. 将驾驶位远端气囊 (FSAB) 螺柱放置在座椅框架上,然后安装新的螺母(2 个),将远端气囊 (FSAB) 固定到座椅靠背框架。
    5.4 Nm (4.0 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 棘轮/扭矩扳手
    • 10 毫米深套筒
  6. 连接驾驶位座椅远端气囊 (FSAB) 电气连接器。
  7. 安装将腰部支撑底部固定到座椅靠背框架的锁片(2 个)。
  8. 安装将腰部支撑底部固定到座椅靠背框架的螺栓。
    5 Nm (3.7 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    此螺栓位于腰部支撑电子控制单元 (ECU) 下方。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
    • 2 英寸加长件
    • 棘轮/扭矩扳手
  9. 安装遮盖座椅靠背框架内侧的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉向金属固定锁片,即可紧固盖板。
  10. 安装遮盖座椅靠背框架外角的上下盖板。
    Informational PurposesAn informational icon, calling your attention
    将盖板拉向金属固定锁片,即可紧固盖板。
  11. 紧固遮盖座椅靠背框架上部的定位板,然后将驾驶位座椅靠背饰板固定件(7 个)安装到驾驶位座椅靠背框架。
  12. 安装驾驶位座椅靠背外壳。请参阅第一排座椅背板- 左 ((拆卸和更换))
  13. 安装驾驶位座椅头枕。请参阅第一排座椅头枕 ((拆卸和更换))
  14. 旋转座椅,以便接触座椅底部。
  15. 紧固将座椅靠背加热器连接器固定到座椅底部的卡子,然后连接连接器。
    Informational PurposesAn informational icon, calling your attention
    将连接器滑入座椅框架卡子,以固定连接器。
  16. 将座垫固定夹(2 个)安装到左前座椅悬架上。
    Informational PurposesAn informational icon, calling your attention
    向上拉紧夹子,直至座椅悬架位于正确安装位置。
  17. 立起座椅。
  18. 安装驾驶位座椅。请参阅第一排座椅总成 - 左 ((拆卸和安装))
