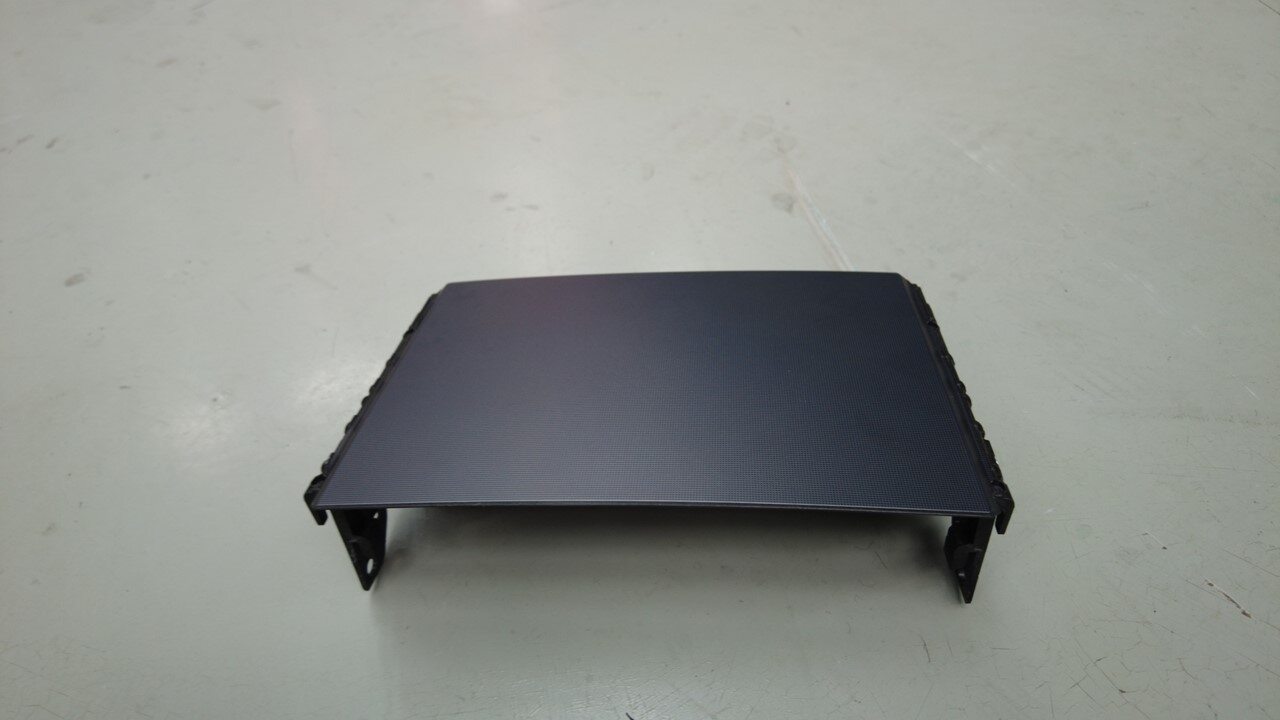

面板 - 顶端 - 中控台（拆卸和更换）

校正代码 待定 FRT 0.42 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至LaborTimeFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 面板 - 顶端 - 中控台（拆卸和更换）
描述 扭矩值 推荐工具 重复使用/更换 备注
将上面板固定到中控台的螺钉（4 个）
1.2 Nm (.9 lbs-ft)
  • 梅花 T20 批头
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下中控台后端面板。请参阅中控台 - 后侧下饰盖 ((拆卸和更换))。
  2. 拆下中控台左前侧面板。请参阅中控台左侧饰板 ((拆卸和更换))。
  3. 拆下中控台左后和右后侧面板。请参阅侧板 - 后 - 中控台 - LH（拆卸和更换）。
  4. 拆下中控台右前侧面板。请参阅中控台右侧饰板 ((拆卸和更换))。
  5. 拆下手机托盘外围。请参阅外围 - 手机托盘 - 中控台（拆卸和更换）。
  6. 拆下左右曲棍球杆。请参阅中控台 2.0 - 曲棍球杆形饰板 ((拆卸和更换))。

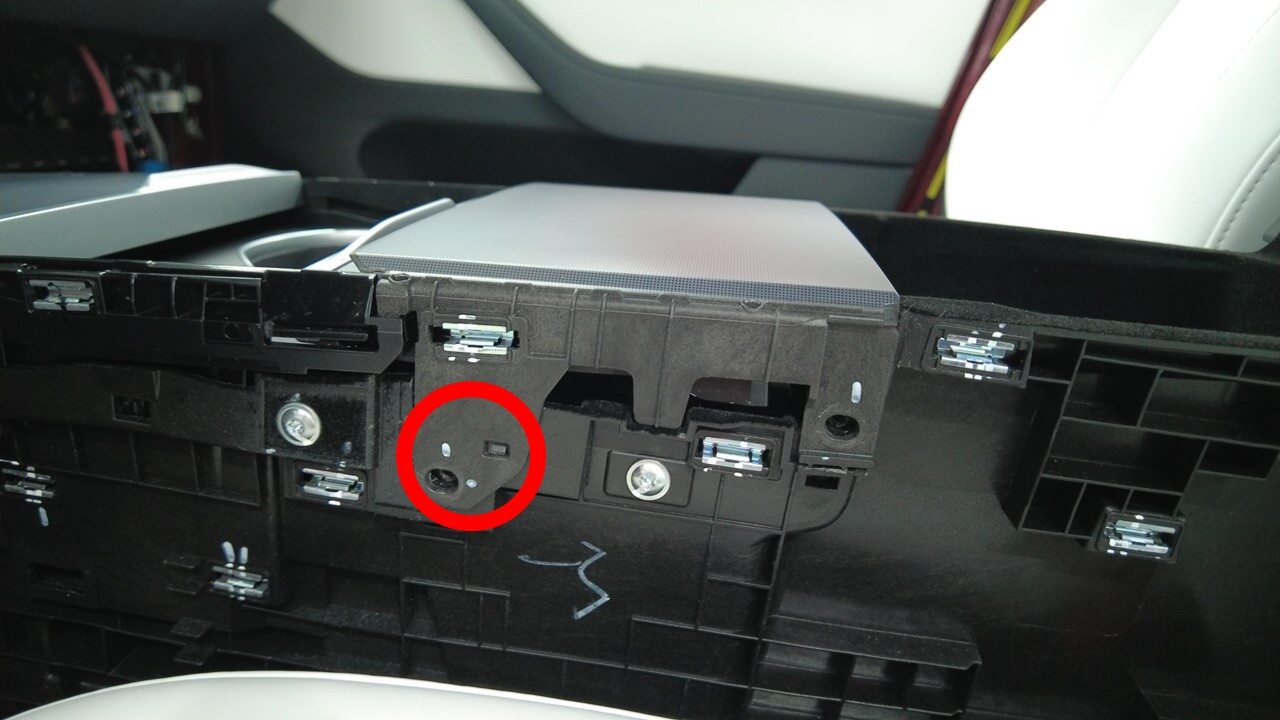

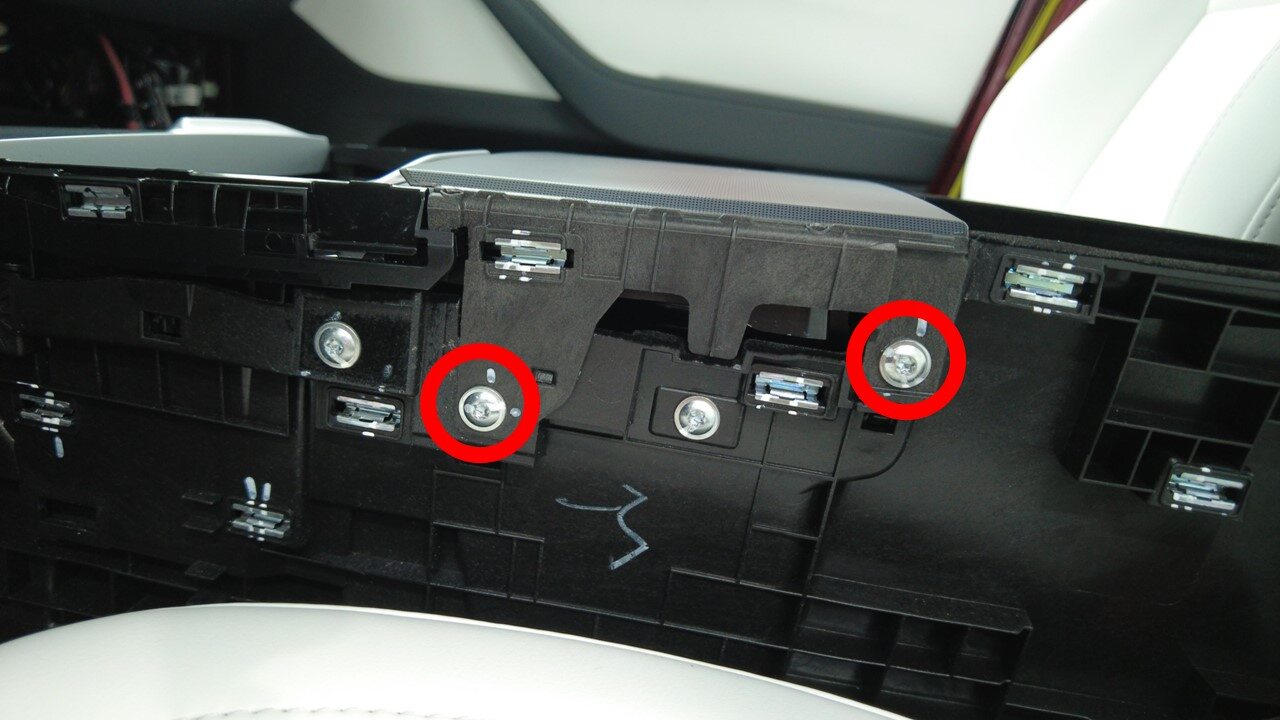

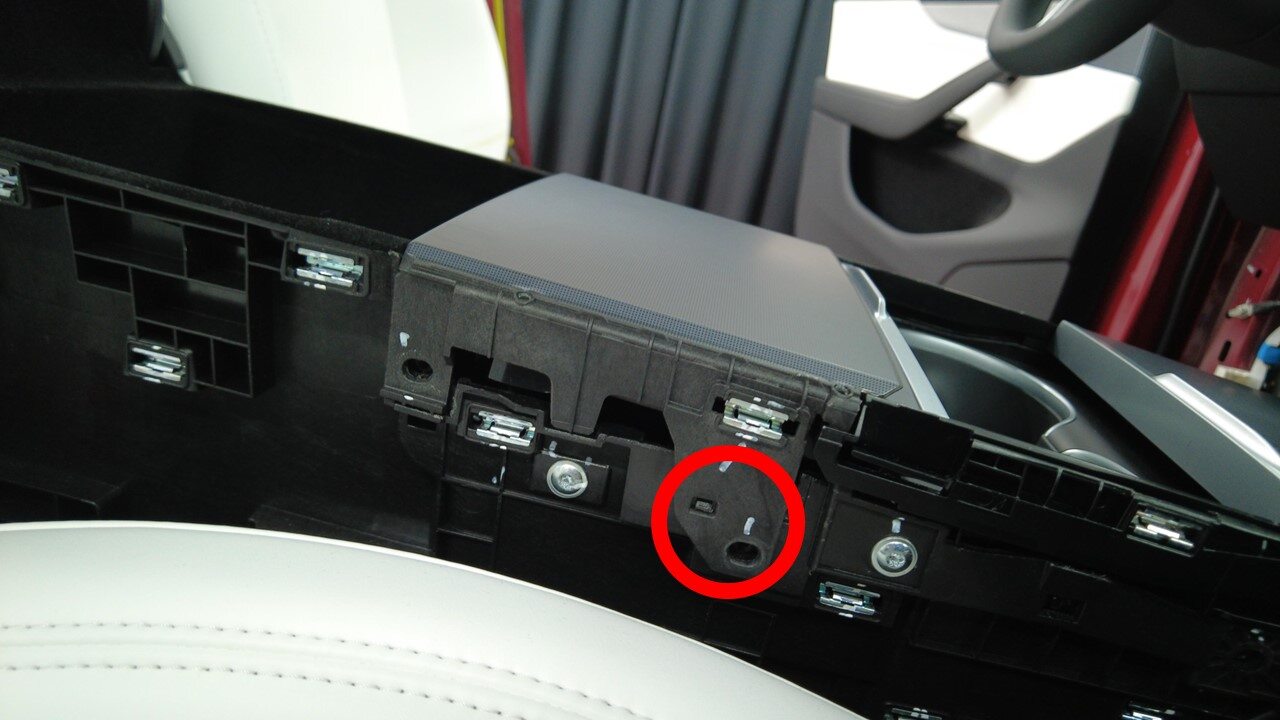

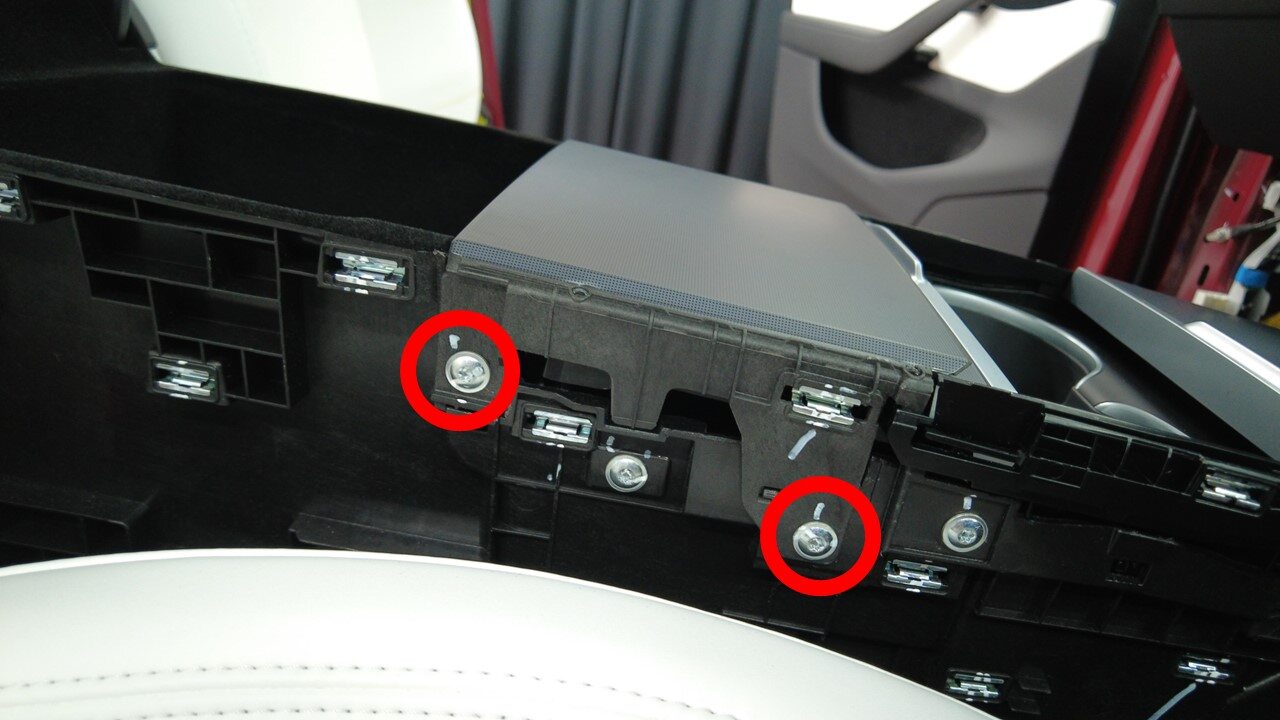

  7. 拆下将顶端面板固定到中控台的螺钉（4 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

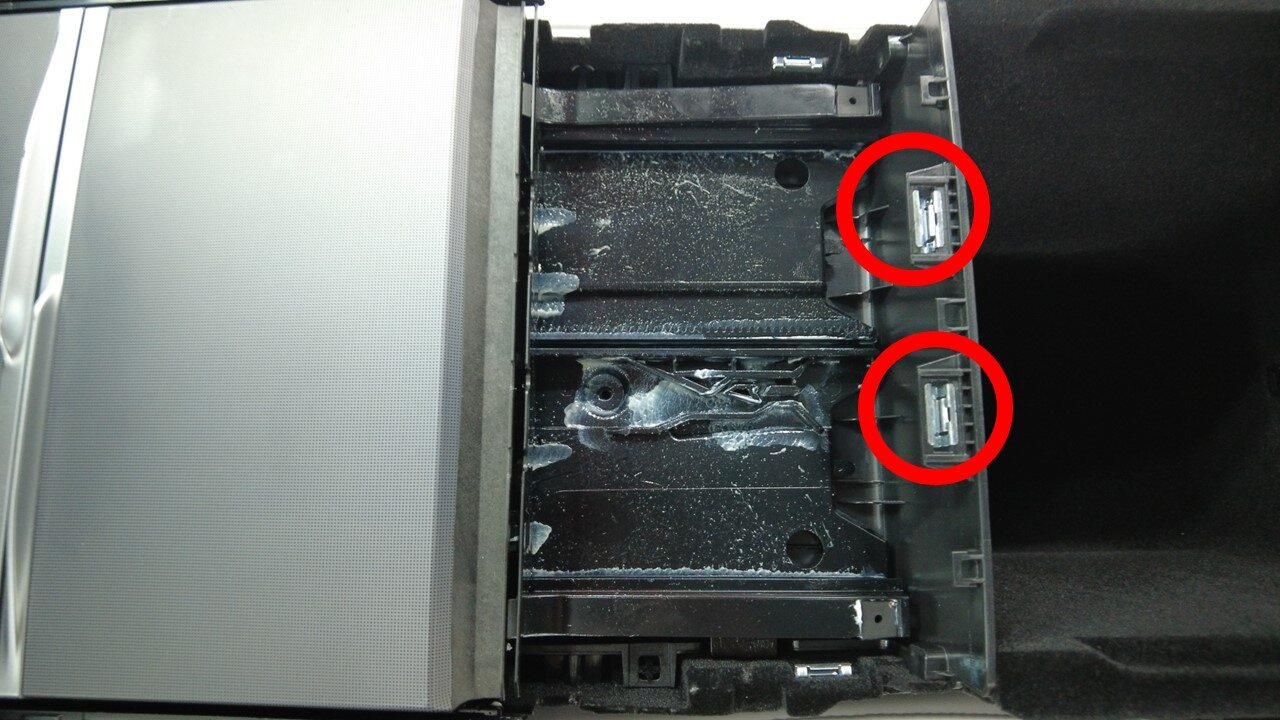

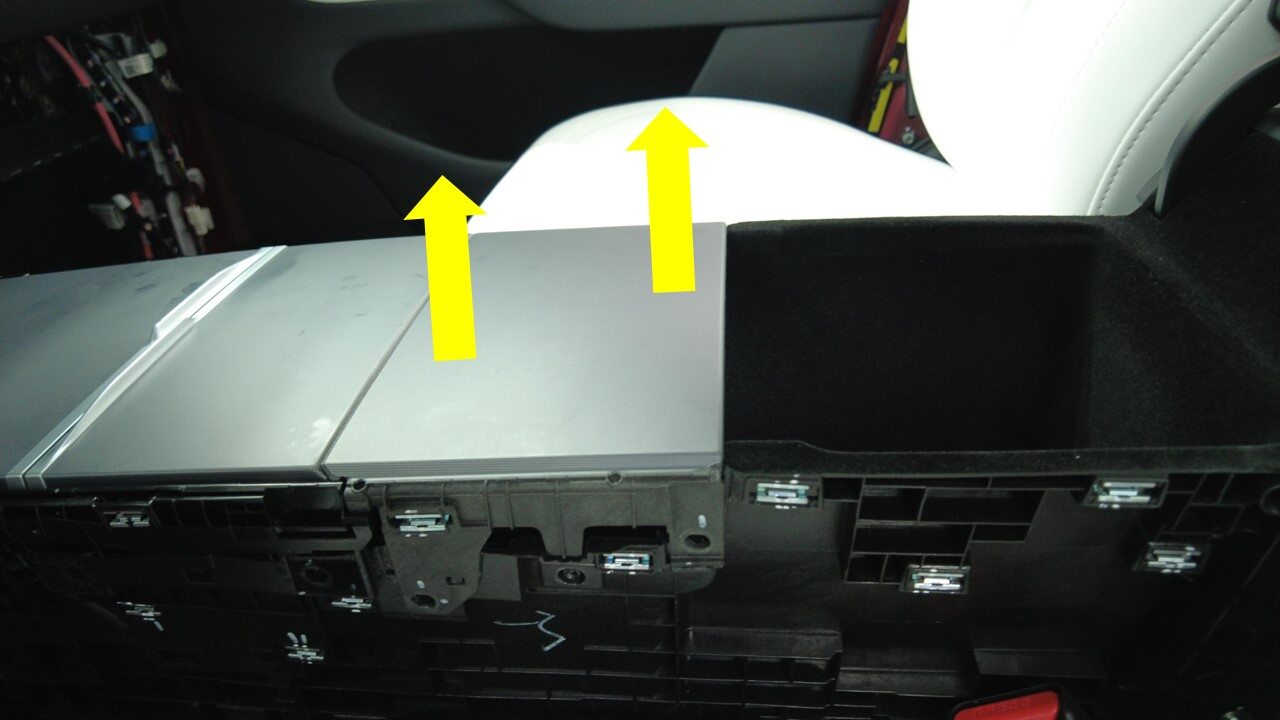

  8. 松开卡子（4 个），将顶端面板从中控台上拆下。

安装

  1. 紧固卡子（4 个），将顶端面板固定到中控台。
  2. 安装将顶端面板固定到中控台的螺钉（4 个）。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 批头
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装左右曲棍球杆。请参阅中控台 2.0 - 曲棍球杆形饰板 ((拆卸和更换))。
  4. 安装手机托盘外围。请参阅外围 - 手机托盘 - 中控台（拆卸和更换）。
  5. 安装中控台右前侧面板。请参阅中控台右侧饰板 ((拆卸和更换))。
  6. 安装中控台左后和右后侧面板。请参阅侧板 - 后 - 中控台 - LH（拆卸和更换）。
  7. 安装中控台左前侧面板。请参阅中控台左侧饰板 ((拆卸和更换))。
  8. 安装中控台后端面板。请参阅中控台 - 后侧下饰盖 ((拆卸和更换))。
