大灯 - 调节 - 全球（墙壁法） (Test/Adjust)
校正代码 17400160 FRT 0.18 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅 人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。
- 2025-10-16: 修改了 Model Y 高配版和高性能版的程序，为 Model Y 标准版添加了校准程序。
此程序需要使用专用工具：
- 1114934-00-A：激光测距仪
- 1115239-00-A: 卷尺，5 米 - 16 英尺
采用墙壁法调节前照灯 - 2025+ Model Y 高配版和高性能版
- 打开 LH 前车门，降下车窗。
-
调整车位以便调节前照灯。车辆应：
- 停放在环境光微弱，较昏暗的作业区域。
- 停放在水平的地面上。
- 与墙壁保持垂直，墙面需为哑光。墙壁的高和宽须至少为 1.83 米（6 英尺）和 3.76 米（12 英尺）。
- 确保触摸屏上没有出现“胎压低”警告。如有，请调整胎压至规格值。
-

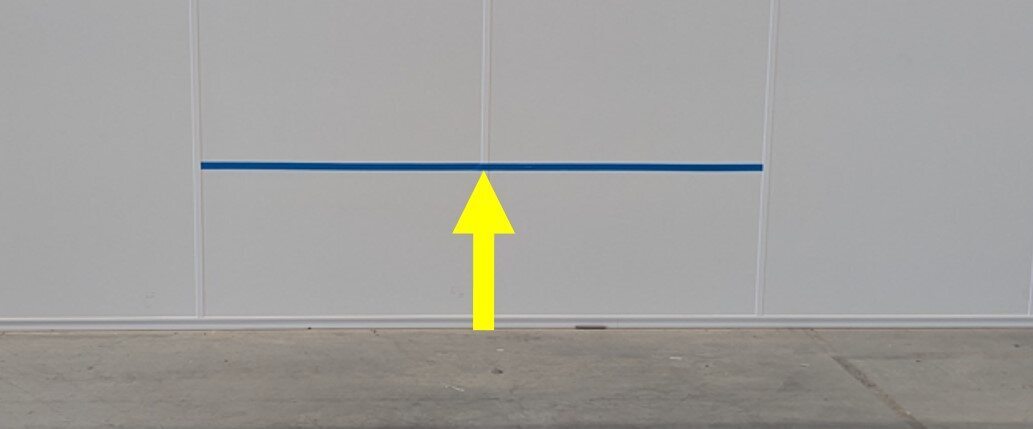

在墙上距离地面 61 厘米（24 英寸）处粘贴胶带。
-
在距离墙壁 7.6 米（25 英尺）的地板上粘贴胶带。
-

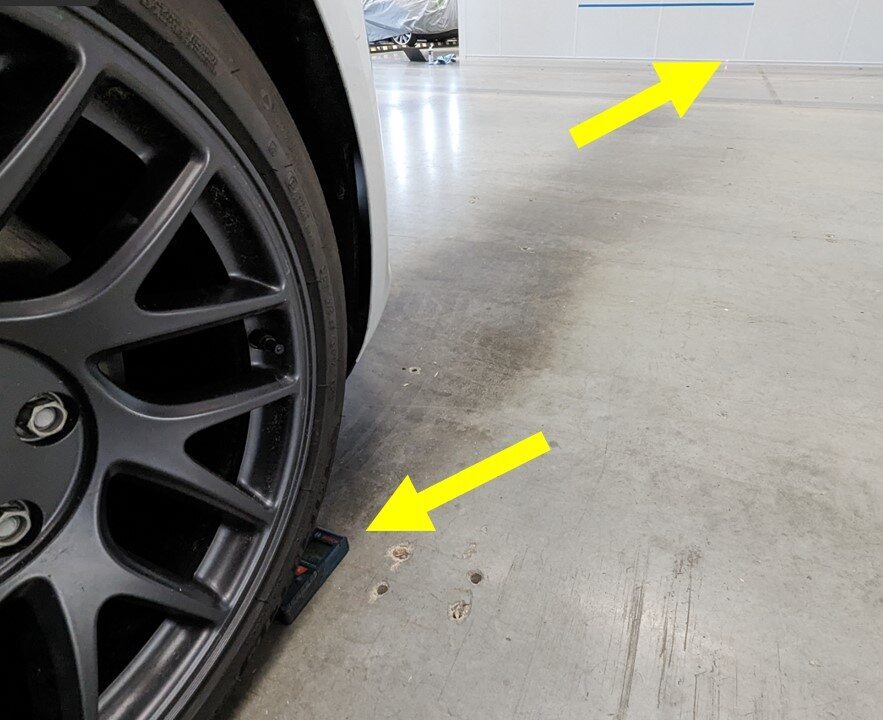

测量从两个前轮毂中间到墙壁的距离。
注如果相同，说明车辆与墙壁垂直。如果不同，请相应调整车辆位置。左右最大差值为 3 毫米。
-
在墙壁上标记出中心线。
注向车辆中心点投射一束垂直于墙壁的激光，然后在墙壁上标记一条中心线。
-

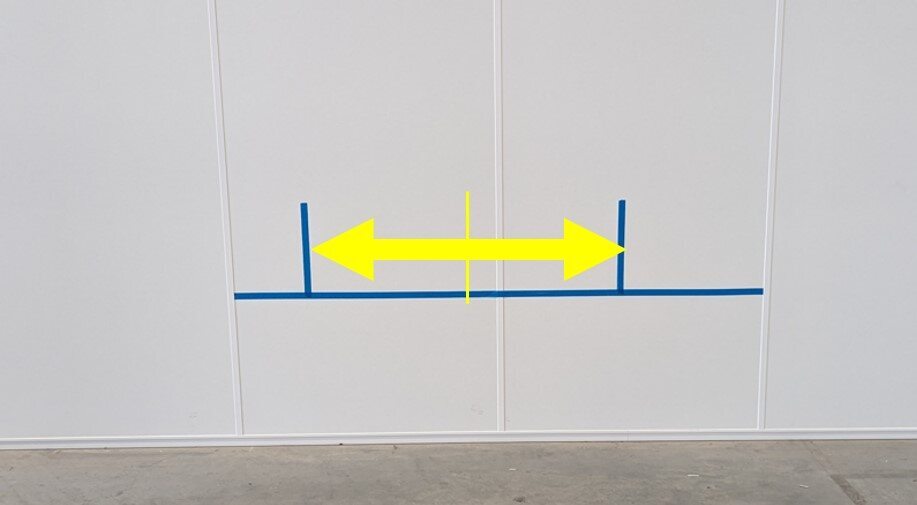

在墙壁上距离中心线 77 厘米（30 英寸）处做垂直标记：在中心线两侧垂直粘贴胶带。
- 启用“维护模式”。请参阅 维护模式。
-

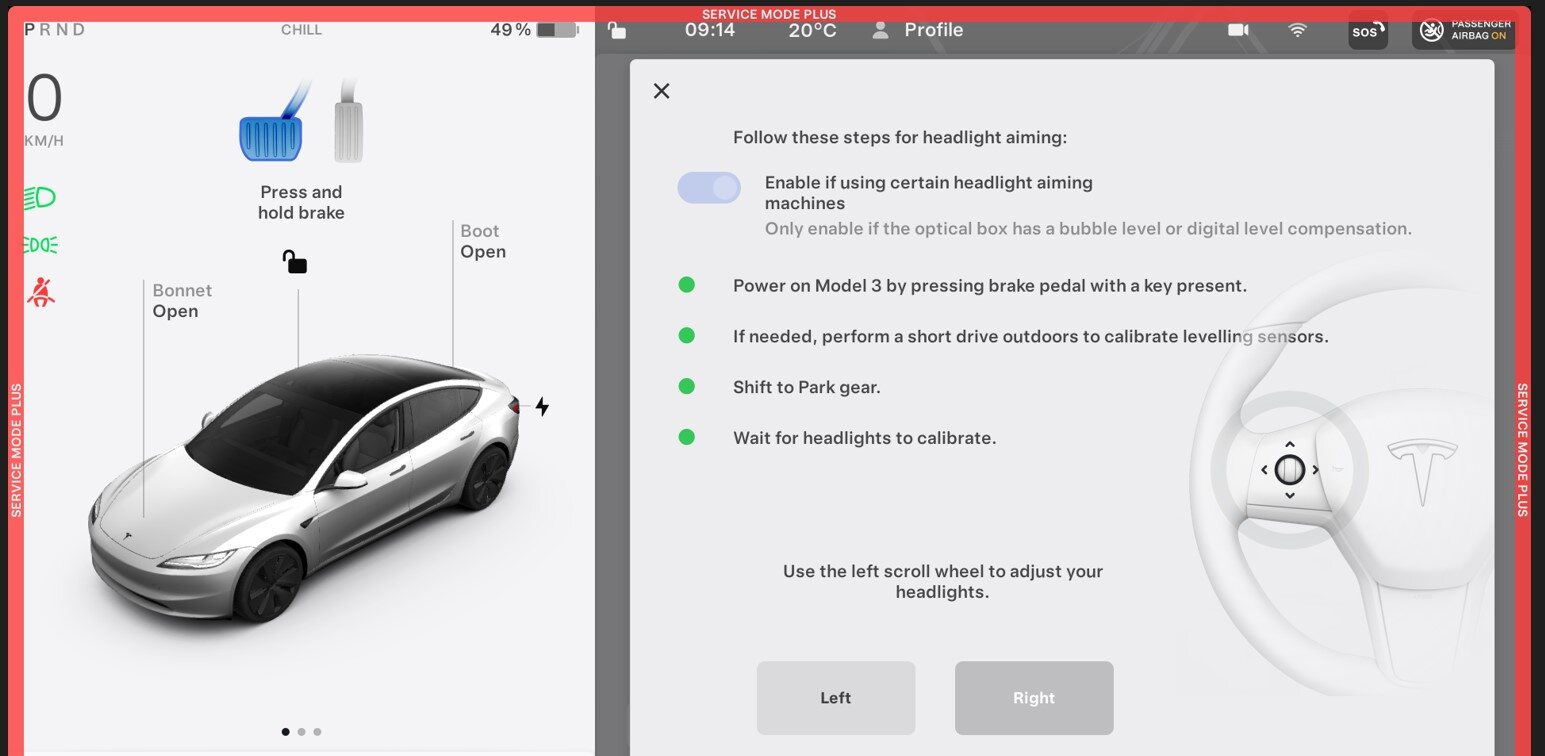

通过触摸屏进入前照灯校准模式。
注点击。
-

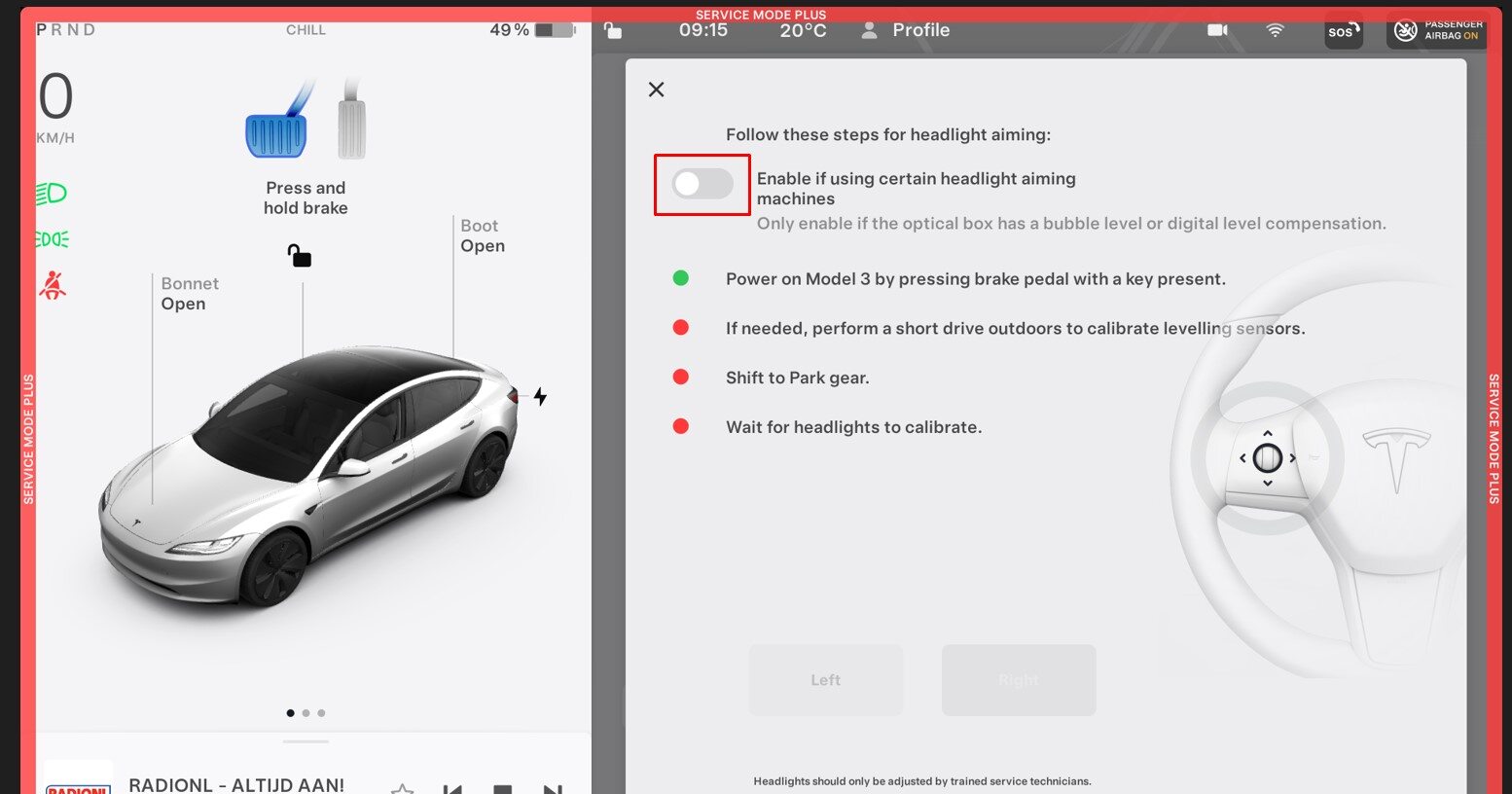

通过触摸屏激活试驾超控。
注忽略文本“若使用特定前照灯对光机，请激活”。
-

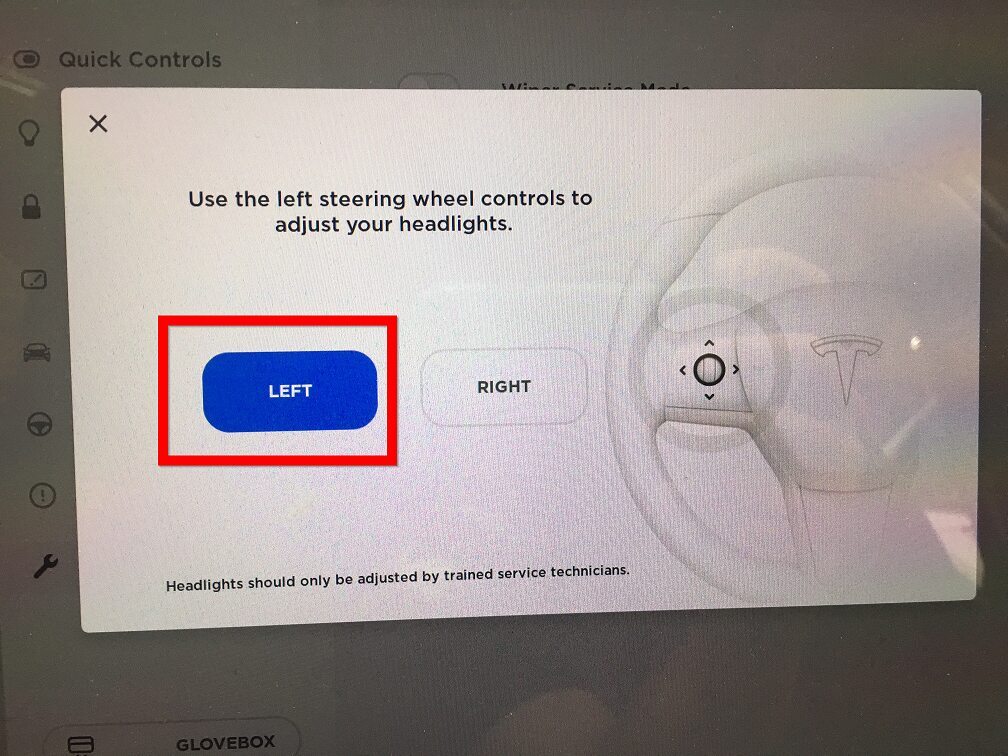

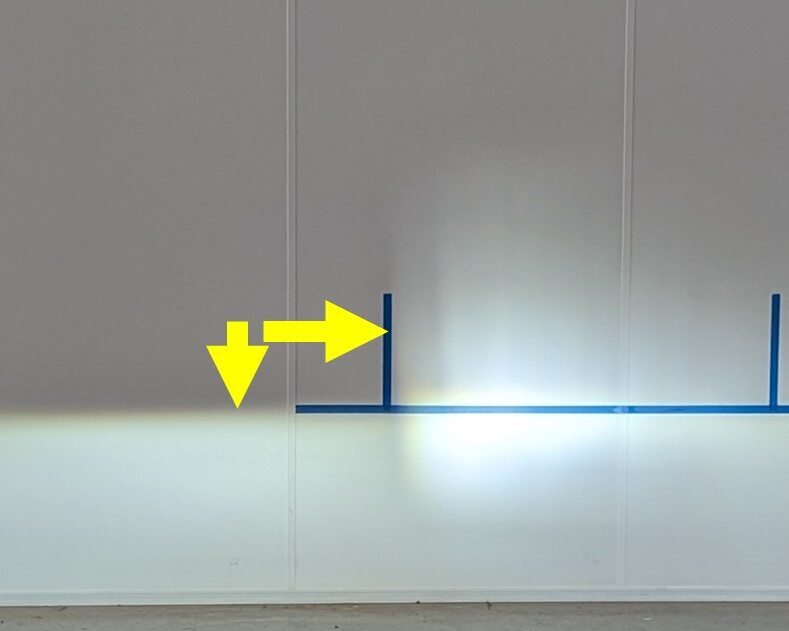

调整左侧前照灯：点击触摸屏上的Left，然后使用方向盘左滚轮调整光束水平。调整左侧前照灯，使水平光束顶部与墙壁上的水平胶带标记对齐，且 "L" 型光束的左边缘与左侧垂直参考胶带标记对齐。
注前照灯对光过程中，请勿坐在车内，因为这会影响前照灯光束高度。
-
调整右侧前照灯：点击触摸屏上的Right，然后使用方向盘左滚轮调整光束水平。调整右侧前照灯，使水平光束顶部与墙壁上的水平胶带标记对齐，且 "L" 型光束的左边缘与左侧垂直参考胶带标记对齐。
-

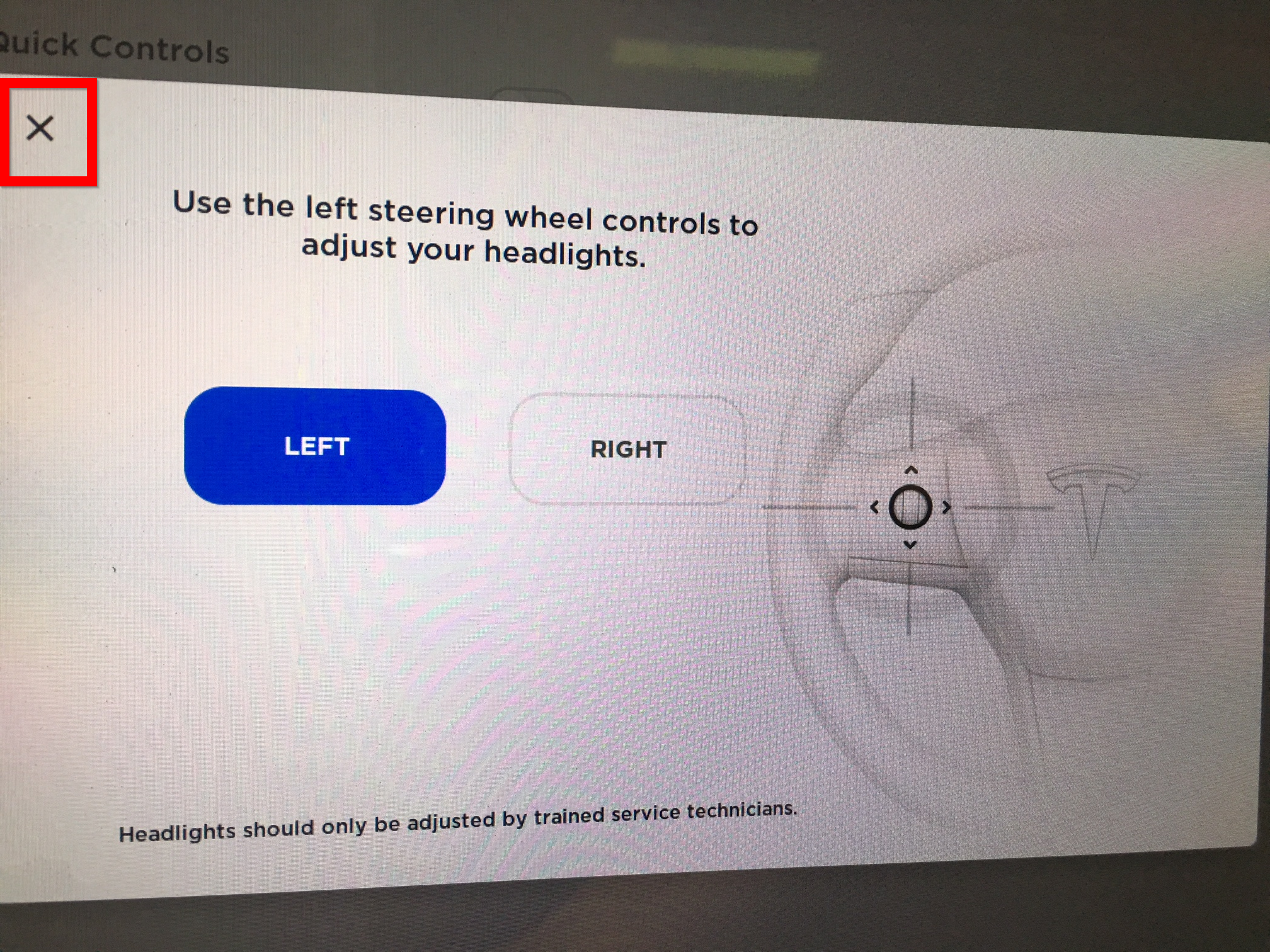

通过触摸屏退出前照灯调节模式。
注点击触摸屏左上角的 "X"。
- 退出“维护模式”。请参阅 维护模式。
采用墙壁法调节前照灯 - 2025+ Model Y 标准版
-
调整车位以便调节前照灯。车辆应：
- 停放在环境光微弱，较昏暗的作业区域。
- 停放在水平的地面上。
- 与墙壁保持垂直，墙面需为哑光。墙壁的高和宽须至少为 1.83 米（6 英尺）和 3.76 米（12 英尺）。
- 确保触摸屏上没有出现“胎压低”警告。如有，请调整胎压至规格值。
-
将车辆停放在平整表面上。
-
在距离墙壁 4 米（13 英尺）的地面上粘贴胶带。
-

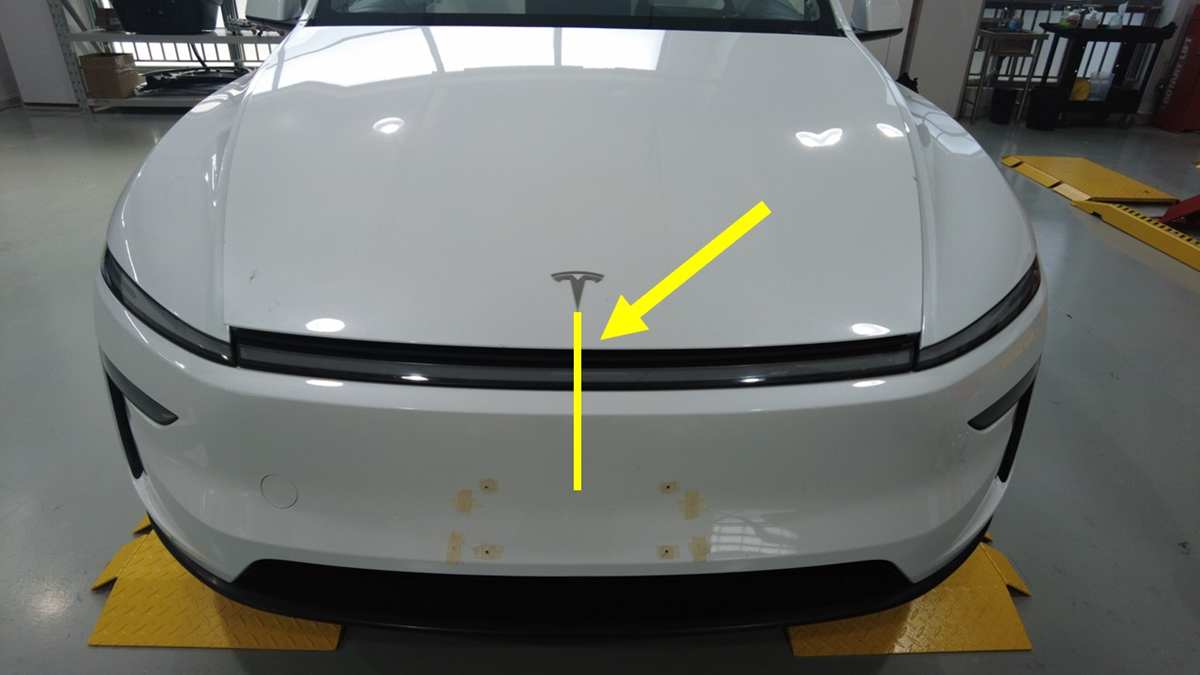

确定车辆中心位置并粘贴胶带。
注以前摄像头为参考，垂直粘贴一节胶带以标明中心。
-
在墙壁上做水平标记。

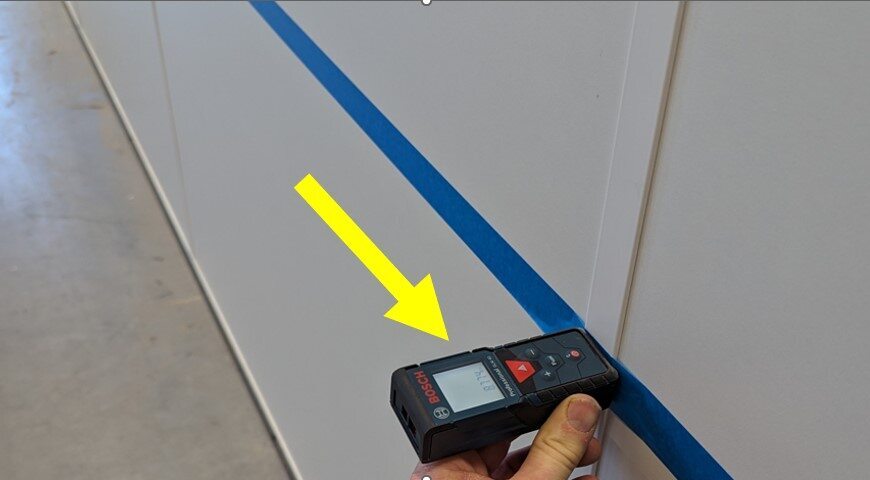

注在墙壁上距离地面 78 厘米（30.5 英寸）处粘贴胶带。
-
在墙壁上标记出中心线。
注向车辆中心点投射一束垂直于墙壁的激光，然后在墙壁上标记一条中心线。
-
测量从两个前轮毂中心到墙壁的距离。
注如果相同，说明车辆与墙壁垂直。如果不同，请相应调整车辆位置。左右最大差值为 3 毫米。
-

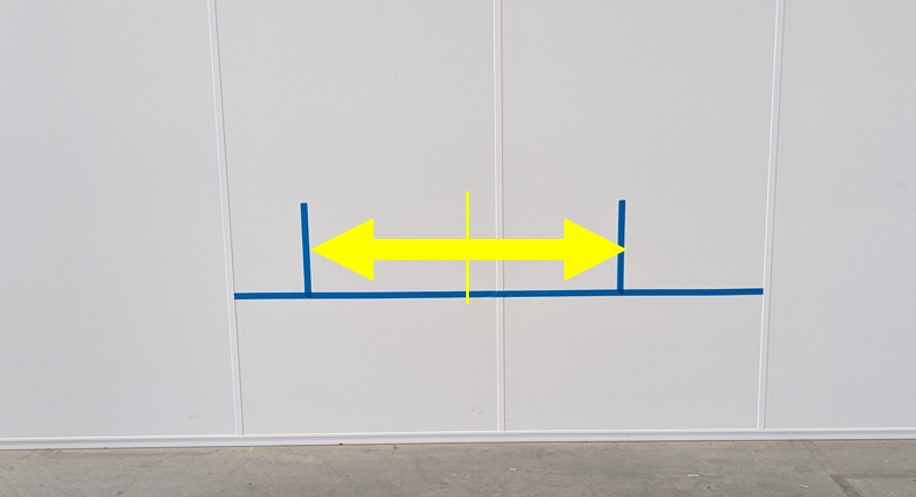

在墙壁上做垂直标记。
注在中心线两侧距离中心线 79 厘米（31 英寸）处各做一个标记，然后在标记处垂直粘贴胶带。
- 启用“维护模式”。请参阅 维护模式。
-
通过触摸屏进入前照灯校准模式。
注点击。
-
通过触摸屏激活试驾超控。
-
调节 LH 大灯。

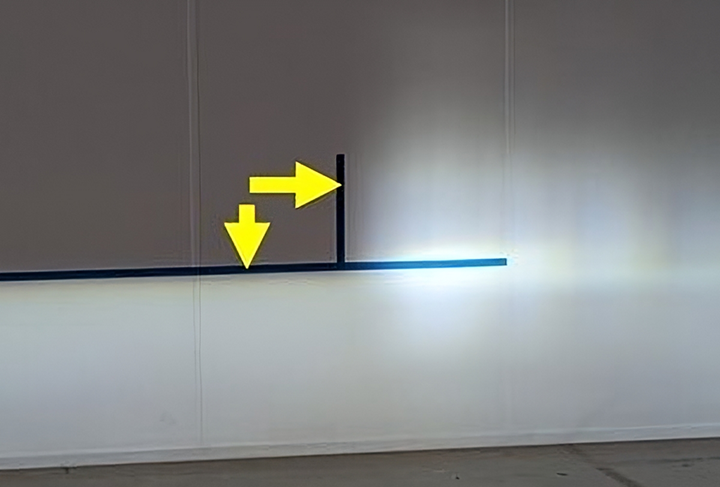

注选择Left，然后使用方向盘上的左侧滚轮调整光束高度。调整左侧前照灯，使水平光束顶部与墙壁上的水平胶带标记对齐，且 "L" 型光束顶部的折角或“弯折”处与墙壁上的垂直胶带标记对齐。请勿坐在车内，这将影响前照灯高度。
-
调节 RH 大灯。
注选择Right，然后使用方向盘上的左侧滚轮调整光束高度。调整右侧前照灯，使水平光束顶部与墙壁上的水平胶带标记对齐，且 "L" 型光束顶部的折角或“弯折”处与墙壁上的垂直胶带标记对齐。请勿坐在车内，这将影响前照灯高度。
-
通过触摸屏退出前照灯调节模式。
注点击触摸屏左上角的 "X"。
- 退出“维护模式”。请参阅 维护模式。
-
揭下车辆前部中心位置处的胶带。
