第三代前控制器总成 ((拆卸和安装))

校正代码 1715010101 FRT 0.35 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格: 第三代前控制器总成 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
Bolts (x2) that attach the front body controller module cover to the front body controller module
8.5 Nm (6.3 lbs-ft)
  • 10 毫米套筒
重复使用
Bolts (x2) that attach the harness guide to the front body controller module
6 Nm (4.4 lbs-ft)
  • 8 毫米套筒
更换 1137934-00-A
Bolts (x3) that attach the front body controller module to the body
10 Nm (7.4 lbs-ft)
  • 10 毫米套筒
重复使用
Bolt that attaches the ground strap to the lower right side of the front body controller module
9 Nm (6.6 lbs-ft)
  • 10 毫米套筒
重复使用

拆卸

  1. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  2. 断开低压电池。请参阅低压电源(断开和连接)
  3. 拆下驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))

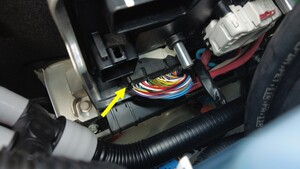

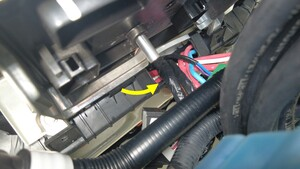

  4. 松开将超级歧管线束固定到前车身控制器模块的夹子。

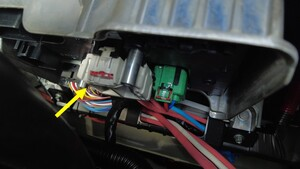

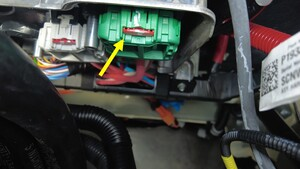

  5. 将温度系统线束从前车身控制器模块连接器上断开。

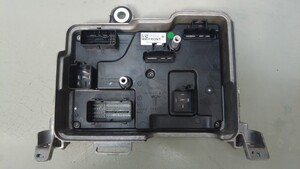

  6. 拆下将前车身控制器模块盖板固定到前车身控制器模块的螺栓 (2 个),然后拆下盖板。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

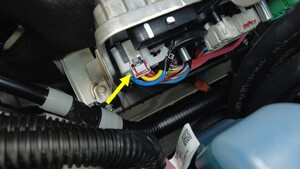

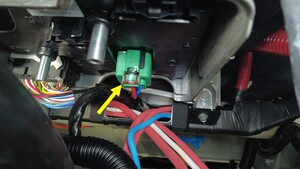

  7. 将电气线束从前车身控制器模块连接器(5 个)上断开。

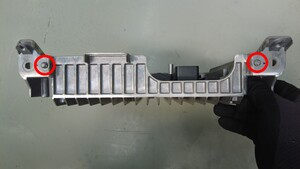

  8. 拆下并弃用将线束导件固定到前车身控制器模块的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒

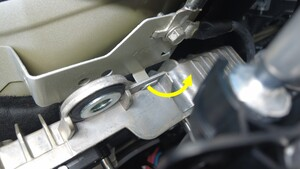

  9. 将线束导件稍稍向前、向上转动,将卡子从前车身控制器模块上松开。

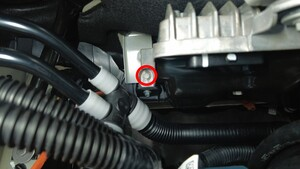

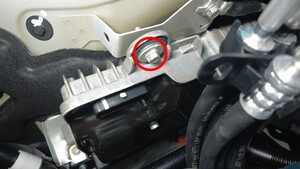

  10. 拆下将前车身控制器模块固定到车身的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒

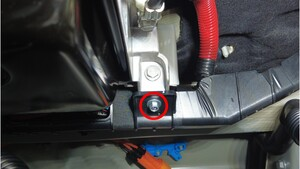

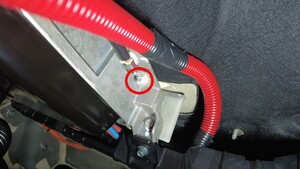

  11. 拆下将接地带固定到前车身控制器模块右侧下部的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒

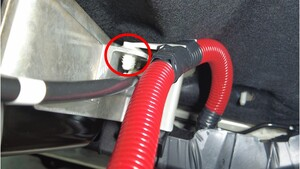

  12. 松开将正极电缆固定到前车身控制器模块的卡子。
  13. 将前车身控制器模块从车辆上拆下。
    Informational PurposesAn informational icon, calling your attention
    TIp
    将控制器向前、向上摆动,以便将其从温度套件顶部松开。

安装

  1. 将前车身控制器模块移动到正确位置。
    Informational PurposesAn informational icon, calling your attention
    将模块从挂钩上方滑过,然后放置在底部支架孔上。
  2. 安装将前车身控制器模块固定到车身的螺栓(3 个)。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 10 毫米套筒
  3. 将线束导件向上、向后转动,将卡子安装到前部线束上。
  4. 安装新的螺栓(2 个),将线束导件固定到前车身控制器模块。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
  5. 安装将接地带固定到前车身控制器模块右侧下部的螺栓。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  6. 安装将正极电缆固定到前车身控制器模块的卡子。
  7. 将电气线束连接到前车身控制器模块连接器(5 个)。
  8. 安装前车身控制器模块盖板,然后安装将前车身控制器模块盖板固定到前车身控制器模块的螺栓(2 个)。
    8.5 Nm (6.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 10 毫米套筒
  9. 将温度系统线束连接到前车身控制器模块连接器。
  10. 安装将超级歧管线束固定到前车身控制器模块的夹子。
  11. 连接低压电池。请参阅低压电源(断开和连接)
  12. 安装驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))
  13. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
