SIM Card - Telematics Control Unit (TCU) ((拆卸和更换))

校正代码 2110010302 FRT 0.18 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格远程信息处理控制单元 (TCU)(拆卸和安装)
描述 扭矩值 推荐工具 重复使用/更换 备注
将远程信息控制单元 (TCU) 固定到车身的螺栓(2 个)
14 Nm (10.3 lbs-ft)
  • 13 毫米深套筒
重复使用

拆卸

  1. 拆下后顶篷饰板。请参阅后车顶篷 ((拆卸和更换))

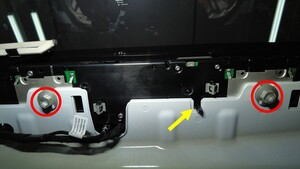

  2. 拆下将远程信息处理控制单元 (TCU) 固定到车身的螺栓(2 个),然后将远程信息处理控制单元 (TCU) 从车辆上拆下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    请勿将远程信息处理控制单元 (TCU) 过度拉离车辆,因为此时远程信息处理控制单元 (TCU) 与 2 个电气连接器仍处于连接状态。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒

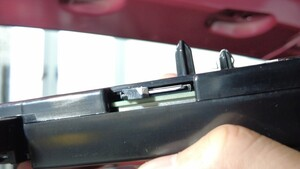

  3. 将远程信息处理控制单元 (TCU) SIM 卡向左滑动,然后拆下 SIM 卡。
  4. 将 SIM 卡对半切开,然后将每块再对半切开,共切成 4 块,以销毁 SIM 卡。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    为保护用户数据,必须销毁 SIM 卡。

安装

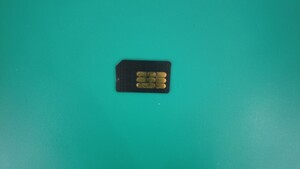

  1. 将新的 SIM 卡安装到远程信息处理控制单元 (TCU) 卡槽内,注意镀金垫应朝下。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    松开 SIM 卡前,确保 SIM 卡已装入卡槽。
    Informational PurposesAn informational icon, calling your attention
    将 SIM 卡完全压入卡槽后,固定锁片会自动回到原位。
  2. 将远程信息处理控制单元 (TCU) 放置在车辆上,然后安装将远程信息处理控制单元 (TCU) 固定到车身的螺栓(2 个)。
    14 Nm (10.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 13 毫米深套筒
  3. 安装后顶篷饰板。请参阅后车顶篷 ((拆卸和更换))
  4. 启用“维护模式”。请参阅维护模式
  5. 在触摸屏上,点击Infotainment > Connectivity,确认蜂窝网络连接正常,然后断开 WiFi,确认网页浏览器页面能够正常加载。
  6. 退出“维护模式”。请参阅维护模式
  7. 升起左前车窗,关闭左前车门。
