管路 - 主缸到液压控制单元 - 左驾驶 ((拆卸和更换))

校正代码 3303010302 FRT 1.38 注意：除非本程序中另有明确规定，否则上文所列校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时深入了解 FRT 及其创建方式。 注意：请参阅人员保护确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。 注意：请参阅人体工程学注意事项查看安全健康的作业规程。

  • 2026-06-03: 将确认触感和操作正常的步骤移动到关闭制动压力排放器之后。
设备：
  • 1139126-20-B - 气动排液器
  • 1090880-00-A - 方向盘座，标准型，带 Hunter 定位装置
警告
制动液会溶解车漆。站在车旁，使用干净毛巾和大量清水将洒在漆面上的制动液清洗干净。
注
根据当地的环境法规处理使用过的制动液。

扭矩规格

表 1. 扭矩规格： 管路 - 主缸到液压控制单元 - 左驾驶 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将转向柱固定到转向机总成的螺栓
18 Nm (13.3 lbs-ft)
  • 13 毫米深套筒
  • 回旋头棘轮/回旋头扭矩扳手
 更换 1111523-00-A
空调压缩机接地带螺栓
7 Nm (5.2 lbs-ft)
  • 回旋头棘轮/回旋头扭矩扳手
  • 10 英寸加长件
  • T25 梅花套筒
  • 无绳棘轮/冲击钻

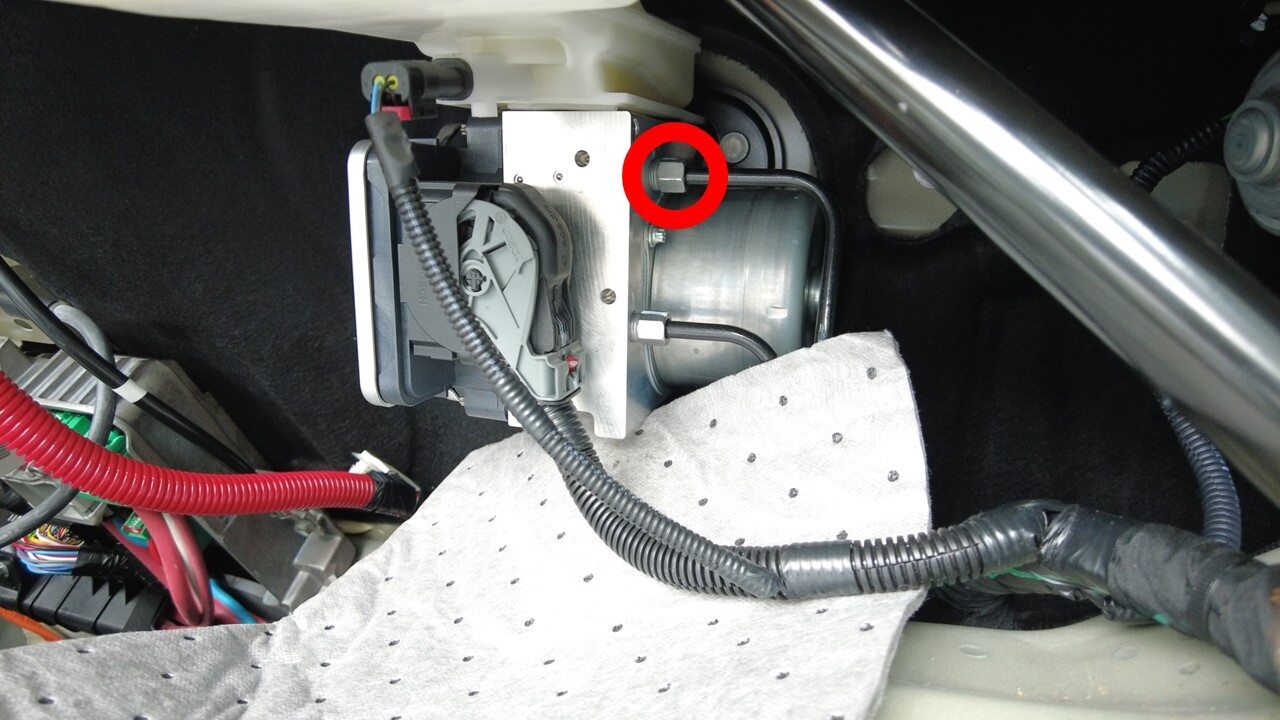

 重复使用

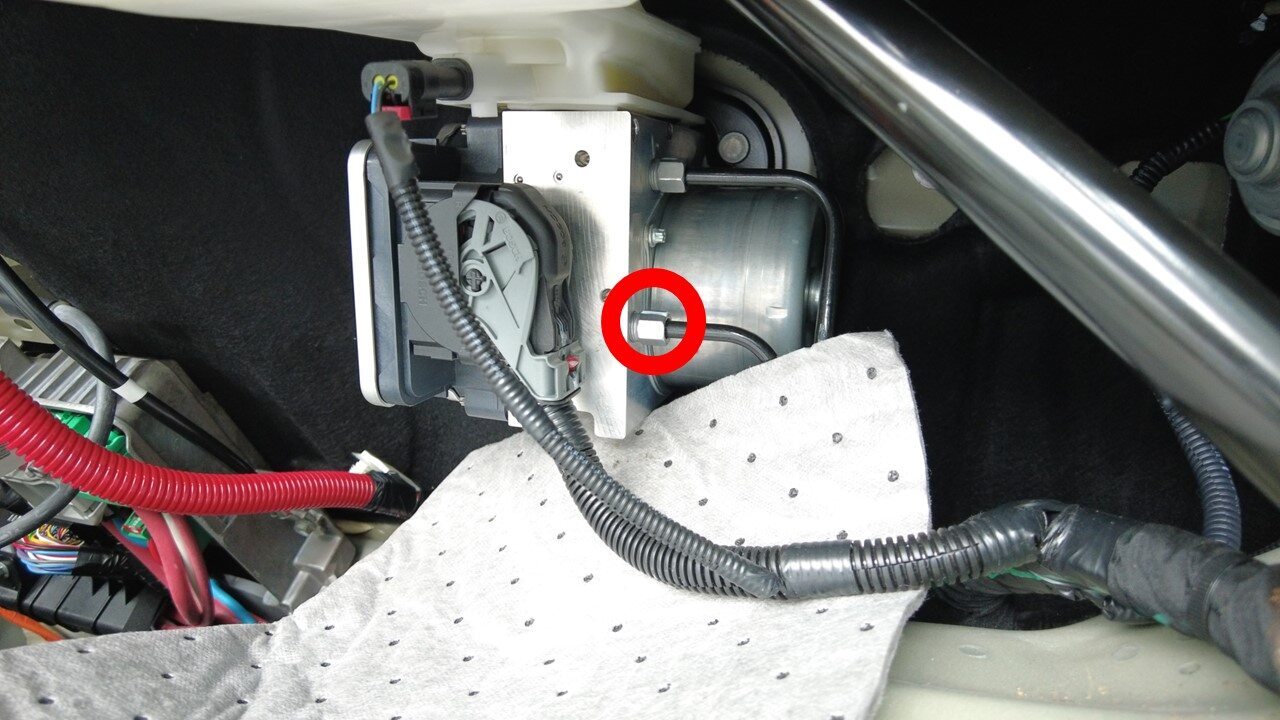

将压缩机固定到减震塔支架的螺栓（2 个）
31 Nm (22.9 lbs-ft)

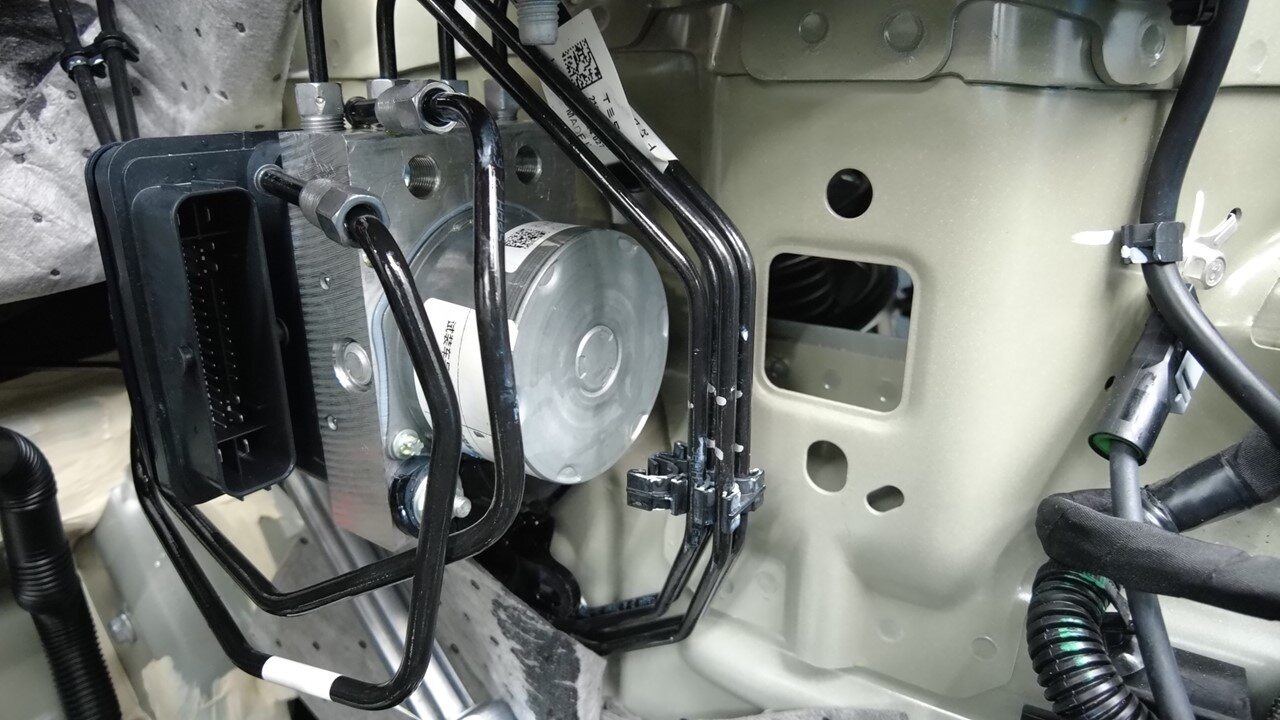

  • 回旋头棘轮/回旋头扭矩扳手
  • 15 毫米深套筒
  • 无绳棘轮/冲击钻
 重复使用
将主缸主/辅管固定到制动助力器/液压控制单元 (HCU) 的螺母
16 Nm (11.8 lbs-ft)
  • 12 毫米六角扩口螺母扳手
  • 棘轮/扭矩扳手
  • 12 毫米六角扩口螺母爪型套筒（90 度安装）
 重复使用

拆卸

  1. 将车辆停放在双柱举升机上。
    提示
    确认车辆未处于充电状态。
  2. 打开左侧前车门，降下左侧前车窗。
  3. 将方向盘锁定在正中位置。
    提示
    推荐使用以下工具
    • 1090880-00-A - 方向盘座，标准型，带 Hunter 定位装置
  4. 拆卸前备箱储物单元。请参阅 前备箱储物单元（拆卸和更换）。
  5. 拆下低压电池。请参阅 16V 锂离子电池 ((拆卸和安装))。
  6. 拆下所有四个轮毂。请参阅 轮毂总成（拆卸和安装）。
  7. 拆卸前流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  8. 拆下并弃用将转向柱固定到转向机总成的螺栓。
    提示
    推荐使用以下工具
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  9. 将转向柱向上滑动，使其从转向机总成上断开。
  10. 在车辆前部下方放置一个液体收集器。
  11. 在风扇护罩上放置翼子板保护盖板。
  12. 拉动两次红色锁片，以断开高压互锁回路 (HVIL) 连接器。
  13. 断开空调压缩机逻辑连接器。
  14. 拆下将线束固定到高压线束支架的夹子。
  15. 拆下空调压缩机接地带螺栓。
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 英寸加长件
    • T25 梅花套筒
    • 无绳棘轮/冲击钻
  16. 拆下将散热器入口软管固定到空调压缩机支架的树形头卡子。
  17. 拆下将空调压缩机高压线束固定到减震塔支架的固定夹（5 个）。
    注
    向上拉动夹子以辅助拆卸。请勿拉动高压电缆。
    注
    弃用已损坏的夹子。
  18. 拆下将冷却液软管固定到空调压缩机支架的卡子（4 个）。
  19. 请他人协助支撑起压缩机，拆下将压缩机固定到减震塔支架的螺栓（2 个）。
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 15 毫米深套筒
    • 无绳棘轮/冲击钻
  20. 将压缩机和支架从减震塔支架处移走并置于一旁。
    注
    小心地将压缩机和支架朝车头方向移动。
  21. 断开液压控制单元 (HCU) 连接器。
    注
    松开红色锁片，然后按下黑色锁片并向上旋转控制杆以断开连接器。
  22. 将液压控制单元 (HCU) 连接器线束从夹子上松开。
  23. 在制动液储液罐和制动管路下方放置吸收性材料，以吸收任何流失的制动液。
  24. 清洁制动液储液罐周围区域并拆下制动液储液罐罐盖。
  25. 清除储液罐中的制动液。
    提示
    推荐使用以下工具
    • 1139126-20-B - 气动排液器
  26. 拆下将主缸主管和辅管固定到制动助力器的螺母（2 个）。
    提示
    推荐使用以下工具
    • 12 毫米六角扩口螺母扳手
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母爪型套筒（90 度安装）

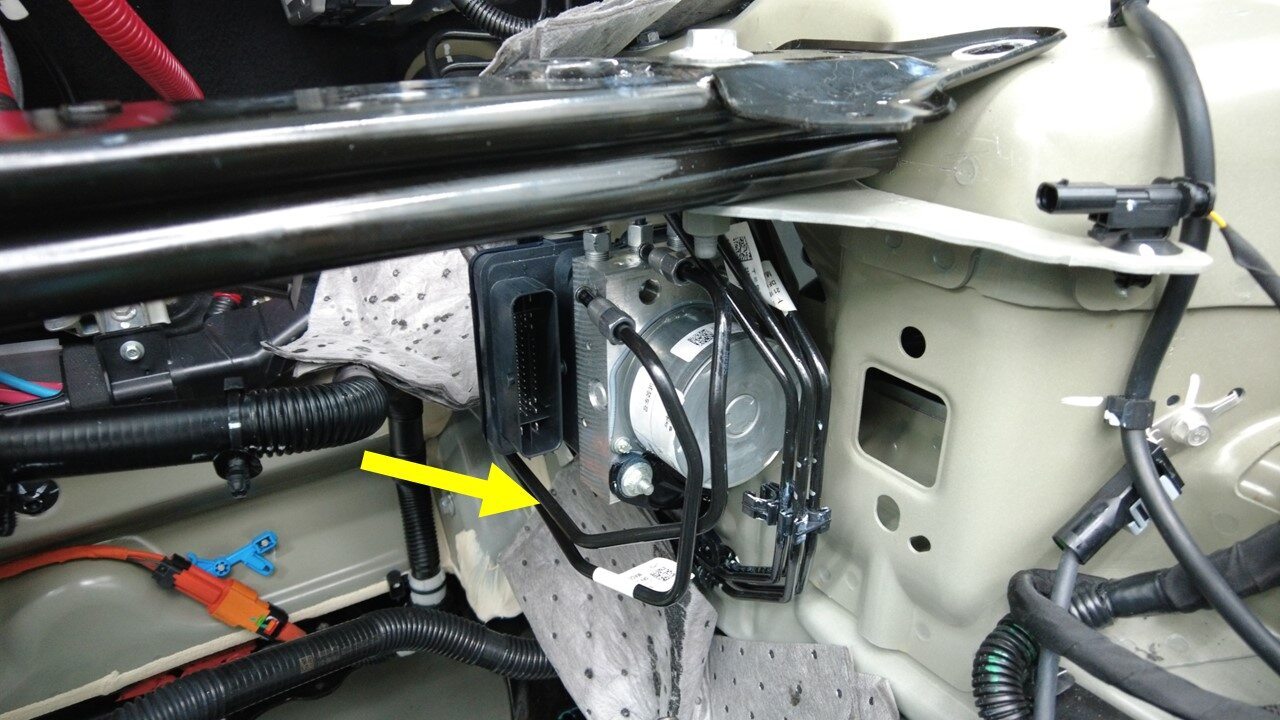

  27. 拆下将主缸主管和辅管固定到液压控制单元 (HCU) 的螺母（2 个）。
    提示
    推荐使用以下工具
    • 12 毫米六角扩口螺母扳手
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母爪型套筒（90 度安装）

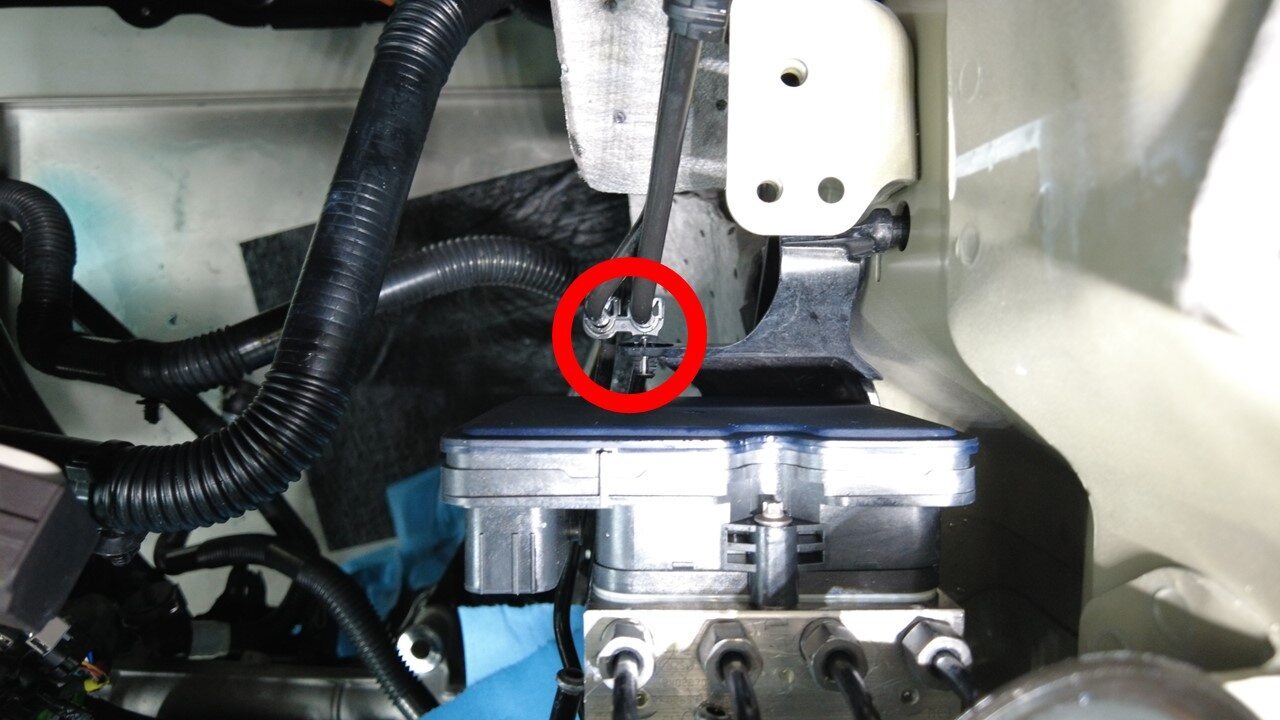

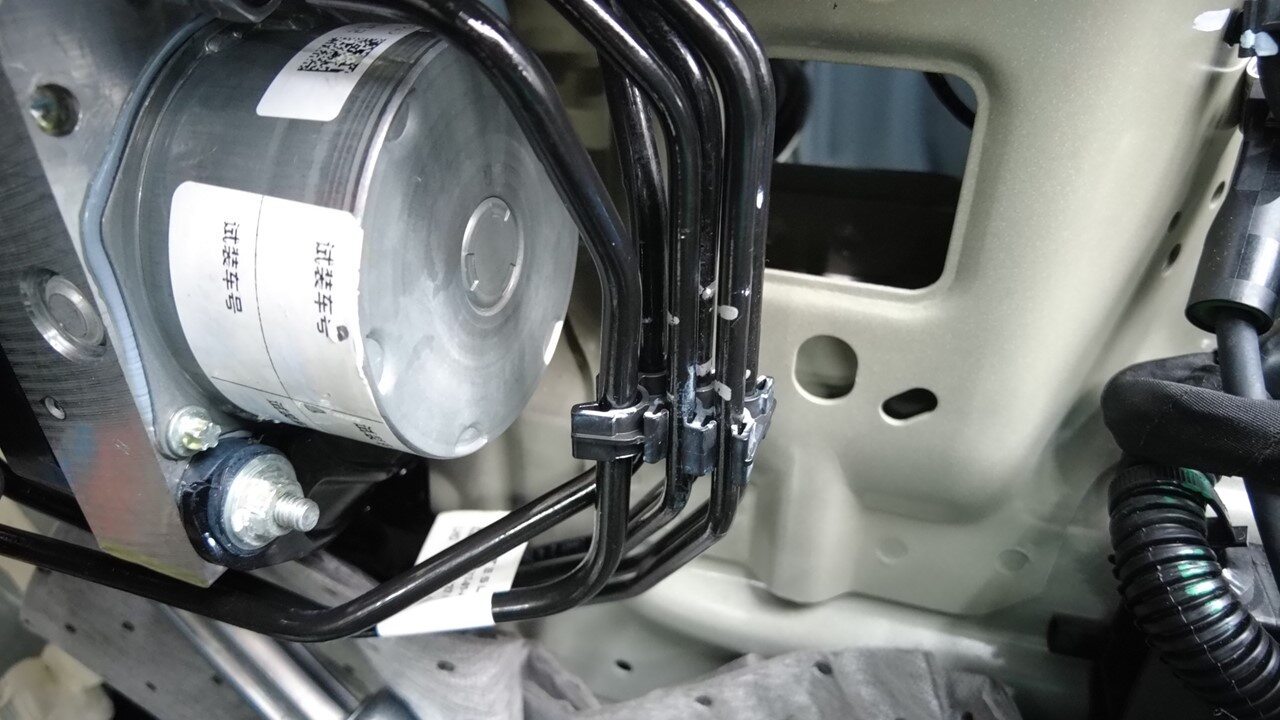

  28. 松开将主缸制动管固定到液压控制单元 (HCU) 支架后部的卡子。
    注
    请勿弯曲制动管。

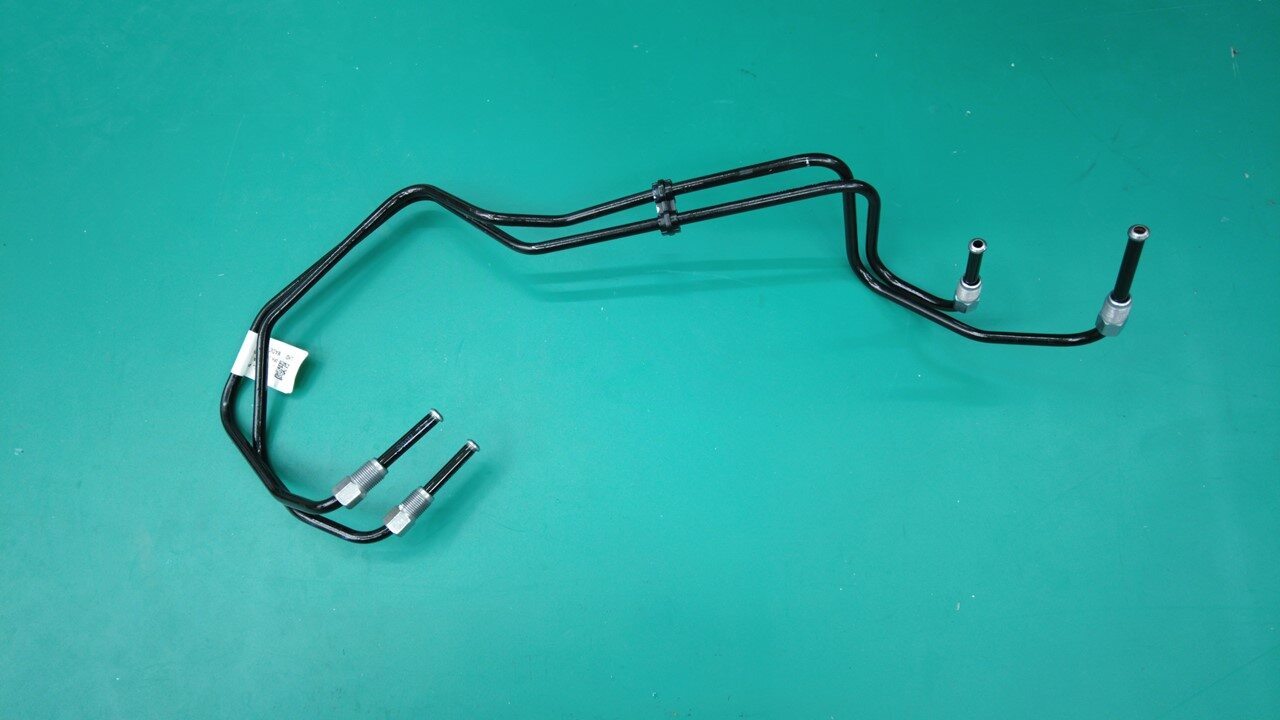

  29. 将主缸制动管从卡子（2 个）上拆下。
    注
    请勿弯曲制动管。

安装

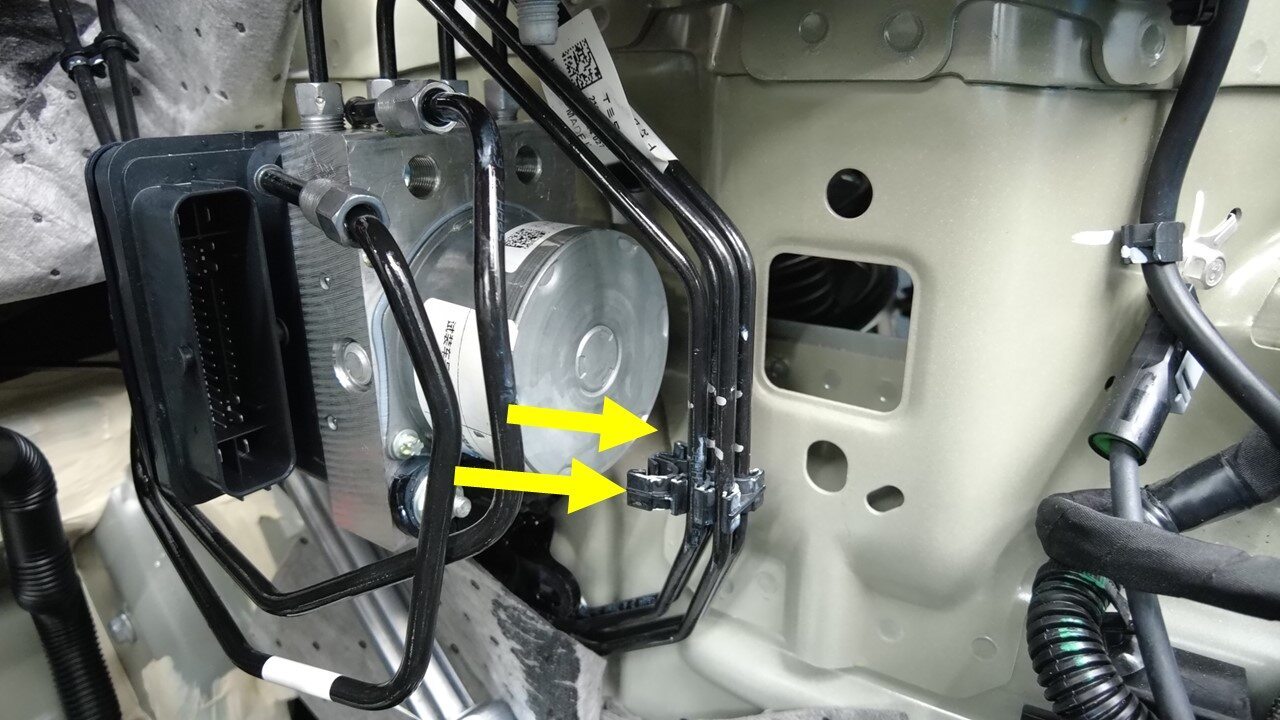

  1. 将主缸制动管安装到卡子（2 个）上。
    注
    请勿弯曲制动管。

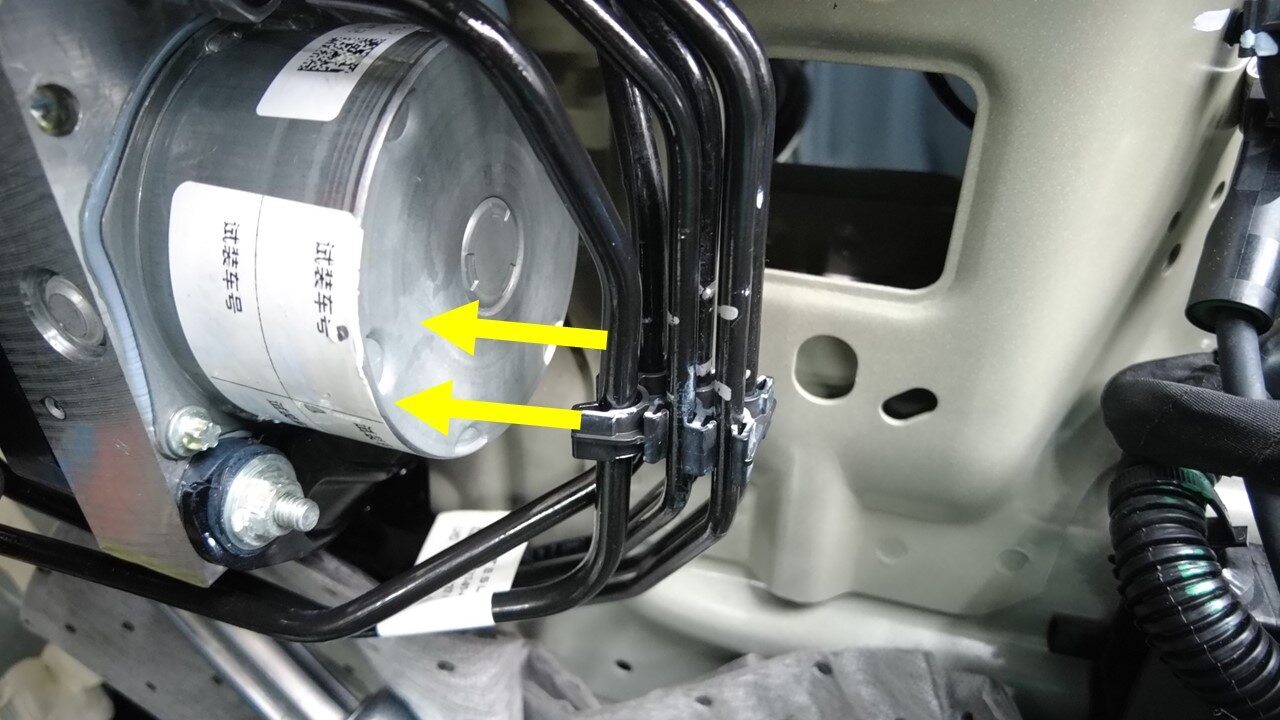

  2. 安装将主缸制动管固定到液压控制单元 (HCU) 支架后部的卡子。
  3. 安装将主缸主管和辅管固定到液压控制单元 (HCU) 的螺母（2 个）。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 12 毫米六角扩口螺母扳手
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母爪型套筒（90 度安装）
  4. 安装将主缸主管和辅管固定到制动助力器的螺母（2 个）。
    16 Nm (11.8 lbs-ft)
    提示
    推荐使用以下工具
    • 12 毫米六角扩口螺母扳手
    • 棘轮/扭矩扳手
    • 12 毫米六角扩口螺母爪型套筒（90 度安装）
  5. 将液压控制单元 (HCU) 连接器线束安装到夹子上。
  6. 向下旋转控制杆并紧固红色锁片，以连接液压控制单元 (HCU) 连接器。
  7. 在协助下，将压缩机和支架放回原位，然后安装将压缩机固定到减震塔支架的螺栓（2 个）。
    31 Nm (22.9 lbs-ft)
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 15 毫米深套筒
    • 无绳棘轮/冲击钻
  8. 安装将冷却液软管固定到空调压缩机支架的树形头卡子（4 个）。
  9. 安装将空调压缩机高压线束固定到减震塔支架的定位夹（5 个）。
    注
    目视检查夹子，如有损坏则更换。
  10. 安装将散热器入口软管固定到空调压缩机支架的树形头卡子。
  11. 安装空调压缩机接地带螺栓。
    7 Nm (5.2 lbs-ft)
    提示
    推荐使用以下工具
    • 回旋头棘轮/回旋头扭矩扳手
    • 10 英寸加长件
    • T25 梅花套筒
    • 无绳棘轮/冲击钻
  12. 安装将线束固定到高压线束支架的夹子。
  13. 连接空调压缩机逻辑连接器。
  14. 连接高压互锁回路连接器。
  15. 安装低压电池。请参阅 16V 锂离子电池 ((拆卸和安装))。
  16. 取走风扇护罩上的翼子板保护盖板。

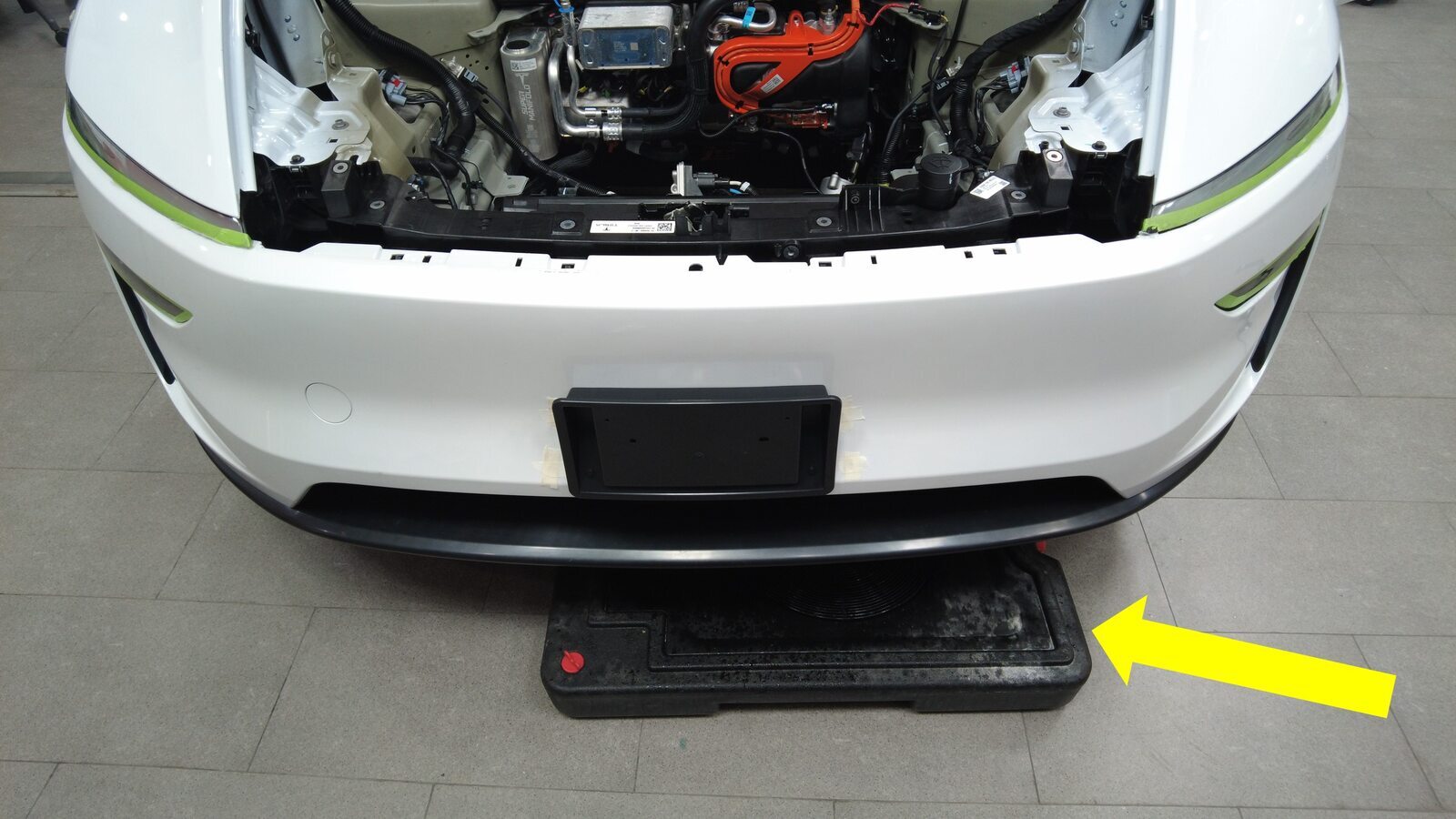

  17. 取走车辆下方的液体收集器。
  18. 向下滑动转向柱，将其连接到转向机总成上。
    注
    确保中间轴对齐并且完全就位。
  19. 安装新的螺栓 (1111523-00-A)，将转向柱固定到转向机总成上。
    18 Nm (13.3 lbs-ft)
    提示
    推荐使用以下工具
    • 13 毫米深套筒
    • 回旋头棘轮/回旋头扭矩扳手
  20. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅 Toolbox（连接和断开）。
  21. 清洁制动液储液罐通风盖周围的区域，然后拆下此盖。
  22. 在排放器储液罐中添加清洁的制动液至最高液位。
  23. 在储液罐中添加清洁的制动液至最大液位。
  24. 将压力排放器适配器安装到车辆制动液储液罐上。
  25. 将电源连接到排放器工具，然后开启排放器工具。
  26. 将制动液排放储液罐压力设置为 30 PSI，然后将制动液排放储液罐连接到制动液排放适配器。
  27. 排放左前制动钳内侧阀门。
    1. 拆下左前制动钳内侧排放阀盖，然后安装液体收集器。
    2. 打开内侧排放阀，观察制动液从制动钳中流出。
    3. 在 Toolbox 中，点击Actions/Autodiag选项卡，然后搜索 "Bleed FL"。
    4. 点击PROC_ESP_FRONT-L-REAR-R_BRAKE-BLEEDvia Service Mode:Chassis ➜ Brakes ➜ Brake Bleed FL-RRvia Toolbox:(link)，再点击Run，然后等待例行程序完成。
    5. 泵停止运行后关闭排放阀。
    6. 请确保储液罐没有排空，集液瓶也没有溢流。
    7. 重复第27.b步至第27.f步，直至制动钳中流出不带气泡的清洁液体。
    8. 取走液体收集器，然后紧固左前制动钳排放阀并安装阀盖。
      18.5 Nm (13.6 lbs-ft)
      提示
      推荐使用以下工具
      • 11 毫米套筒
  28. 排放右前制动钳内侧阀门。
    1. 拆下右前制动钳内侧排放阀盖，然后安装液体收集器。
    2. 打开内侧排放阀，观察制动液从制动钳中流出。
    3. 在 Toolbox 中，点击Actions/Autodiag选项卡，然后搜索 "Bleed RH"。
    4. 点击PROC_ESP_FRONT-R-REAR-L_BRAKE-BLEEDvia Service Mode:Chassis ➜ Brakes ➜ Brake Bleed FR-RLvia Toolbox:(link)，再点击Run，然后等待例行程序完成。
    5. 泵停止运行后关闭排放阀。
    6. 请确保储液罐没有排空，集液瓶也没有溢流。
    7. 重复第28.b步至第28.f步，直至制动钳中流出不带气泡的清洁液体。
    8. 取走液体收集器，然后紧固右前制动钳排放阀并安装阀盖。
      18.5 Nm (13.6 lbs-ft)
      提示
      推荐使用以下工具
      • 11 毫米套筒
  29. 排空右后制动钳。
    1. 拆下右后制动钳排放阀盖，然后安装液体收集器。
    2. 打开排放阀，观察制动液从制动钳中流出。
    3. 在 Toolbox 中，点击Actions/Autodiag选项卡，然后搜索 "Bleed"。
    4. 点击PROC_ESP_FRONT-L-REAR-R_BRAKE-BLEEDvia Service Mode:Chassis ➜ Brakes ➜ Brake Bleed FL-RRvia Toolbox:(link)，再点击Run，然后等待例行程序完成。
    5. 泵停止运行后关闭排放阀。
    6. 请确保储液罐没有排空，集液瓶也没有溢流。
    7. 重复第29.b步至第29.f步，直至制动钳中流出不带气泡的清洁液体。
    8. 取走液体收集器，然后紧固右后制动钳排放阀并安装阀盖。
      10 Nm (7.4 lbs-ft)
      提示
      推荐使用以下工具
      • 11 毫米套筒
  30. 排空左后制动钳。
    1. 拆下左后制动钳排放阀盖，然后安装液体收集器。
    2. 打开排放阀，观察制动液从制动钳中流出。
    3. 在 Toolbox 中，点击Actions/Autodiag选项卡，然后搜索 "Bleed LR"。
    4. 点击PROC_ESP_FRONT-R-REAR-L_BRAKE-BLEEDvia Service Mode:Chassis ➜ Brakes ➜ Brake Bleed FR-RLvia Toolbox:(link)，再点击Run，然后等待例行程序完成。
    5. 泵停止运行后关闭排放阀。
    6. 请确保储液罐没有排空，集液瓶也没有溢流。
    7. 重复第30.b步至第30.f步，直至制动钳中流出不带气泡的清洁液体。
    8. 取走液体收集器，然后紧固左后制动钳排放阀并安装阀盖。
      10 Nm (7.4 lbs-ft)
      提示
      推荐使用以下工具
      • 11 毫米套筒
  31. 关闭阀门并将制动压力排放器套件从车辆上拆下。
  32. 将制动踏板压下几次以确认感觉和操作正常。
  33. 检查制动液液位并根据需要加满。
  34. 安装制动储液罐检修盖。

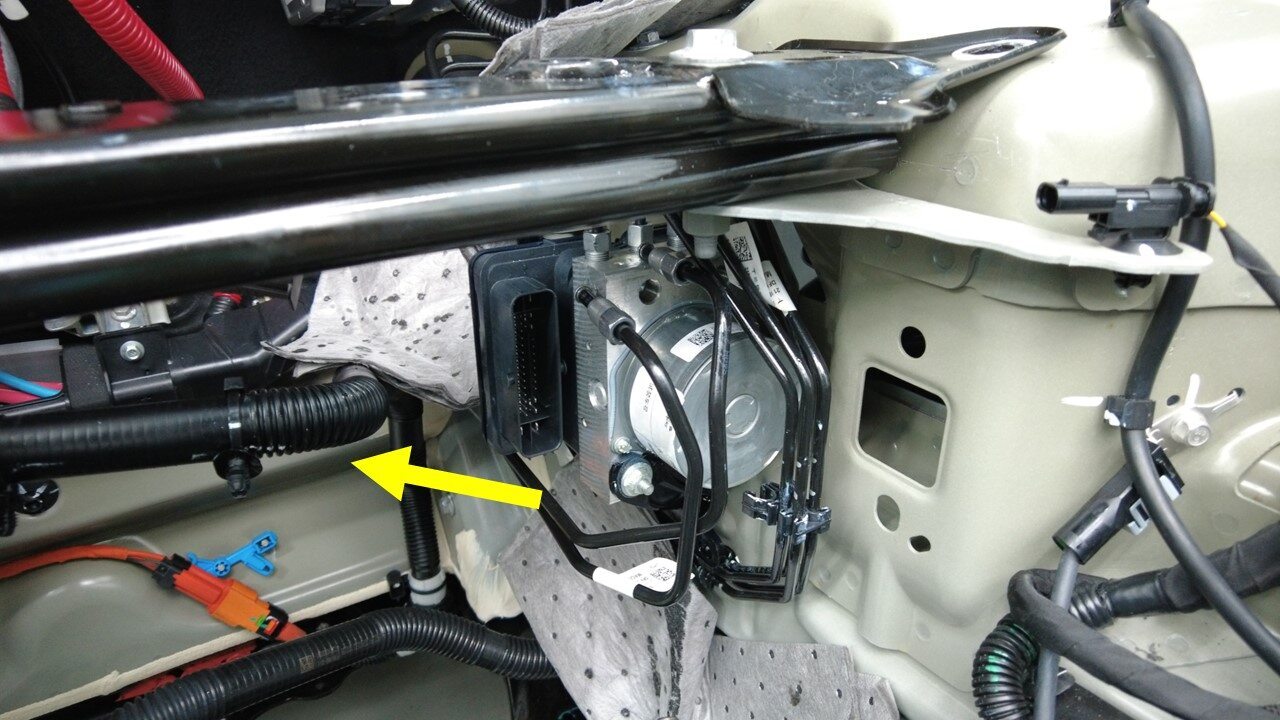

  35. 将吸收性材料从制动助力器总成和储液罐区域下方取走。
  36. 通过“维护模式”或 Toolbox 执行以下例行程序（请参阅0005 - 维护模式）：
    1. TEST-SELF_BRAKE_X_DPB-ESP-CORNER-STIFFNESS-TESTvia Service Mode Plus:
      • chassis ➜ DPB Post Replacement ➜ Corner Stiffness Test
      • chassis ➜ ESP Post Replacement ➜ Corner Stiffness Test
      via Toolbox:(link)
      注

      如果测试因发生泄漏而失败，请找到导致泄漏的根本原因并予以解决。

      如果测试因刚度不足而失败，请在出现问题的制动钳上执行制动液排放程序。

      如果在出现问题的制动钳上执行完制动液排放程序后测试依然失败，请继续执行制动液排放/冲洗（DPB） (Maintenance)程序。

    2. TEST-SELF_DPB_LEAKAGE-AND-AIR-MONITORINGvia Service Mode Plus:chassis ➜ DPB Post Replacement ➜ Leakage and Air Monitoring Testvia Toolbox:(link)
      注
      如果例行程序失败，请执行制动液排放/冲洗（DPB） (Maintenance)。
      注
      通过触摸屏执行本例行程序的方法：Chassis > Procedures > DPB Post Replacement > Leakage and Air Monitoring Test
  37. 退出“维护模式”或断开笔记本电脑（如适用）（请参阅0005 - 维护模式）。
  38. 安装前部流线型护板。请参阅 流线型护板 - 前底板 ((拆卸和更换))。
  39. 安装所有四个轮毂。请参阅 轮毂总成（拆卸和安装）。
  40. 安装前备箱储物单元请参阅 前备箱储物单元（拆卸和更换）。
  41. 拆卸方向盘托架。
  42. 升起左侧前车窗并关闭左侧前车门。
  43. 将车辆从举升机上移走。
  44. 执行以下任一操作：
    • 如果执行本程序时未更换制动片，请执行道路测试，期间进行多次急刹，确保制动踏板触感及性能正常。
      注
      将试驾校正代码 00040100 作为一项单独的工项添加至“服务工单”中。
    • 如果执行本程序时更换了制动片，请执行制动片磨合程序。请参阅 制动片 - 磨合。
      注
      将制动片磨合校正代码 33013000 作为一项单独的工项添加至“服务工单”中。
