感应式充电模块 - 第二代 ((拆卸和安装))

校正代码 1519021601 FRT 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 2025-06-03: 更新了安装和拆卸手机托盘外围的程序。

扭矩规格

表 1. 扭矩规格感应式充电模块 - 第二代 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注

将手机托盘和充电器模块总成固定到中控台的螺钉(2 个)

将感应式充电器模块固定到手机托盘的螺钉(3 个)

1.2 Nm (.9 lbs-ft)
  • 梅花 T20 批头
  • 棘轮/扭矩扳手
  • 2 英寸加长件
重复使用

拆卸

  1. 打开 LH 前车门,降下 LH 前车窗。

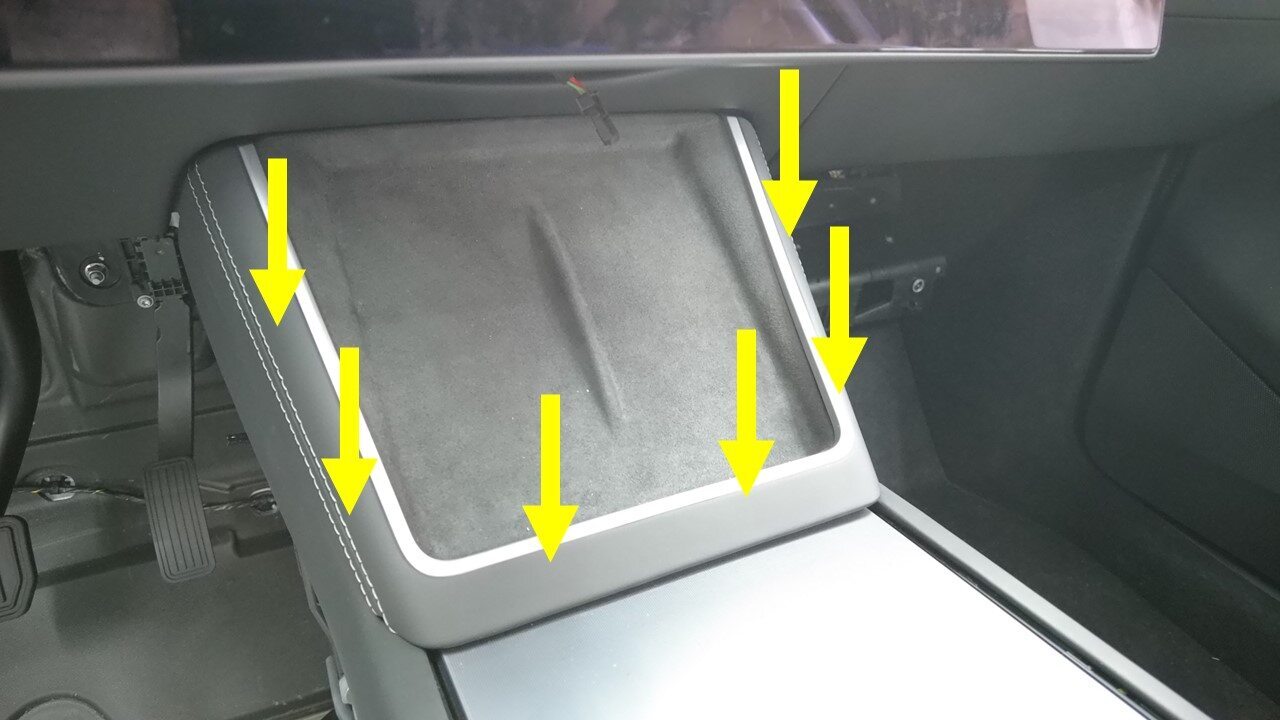

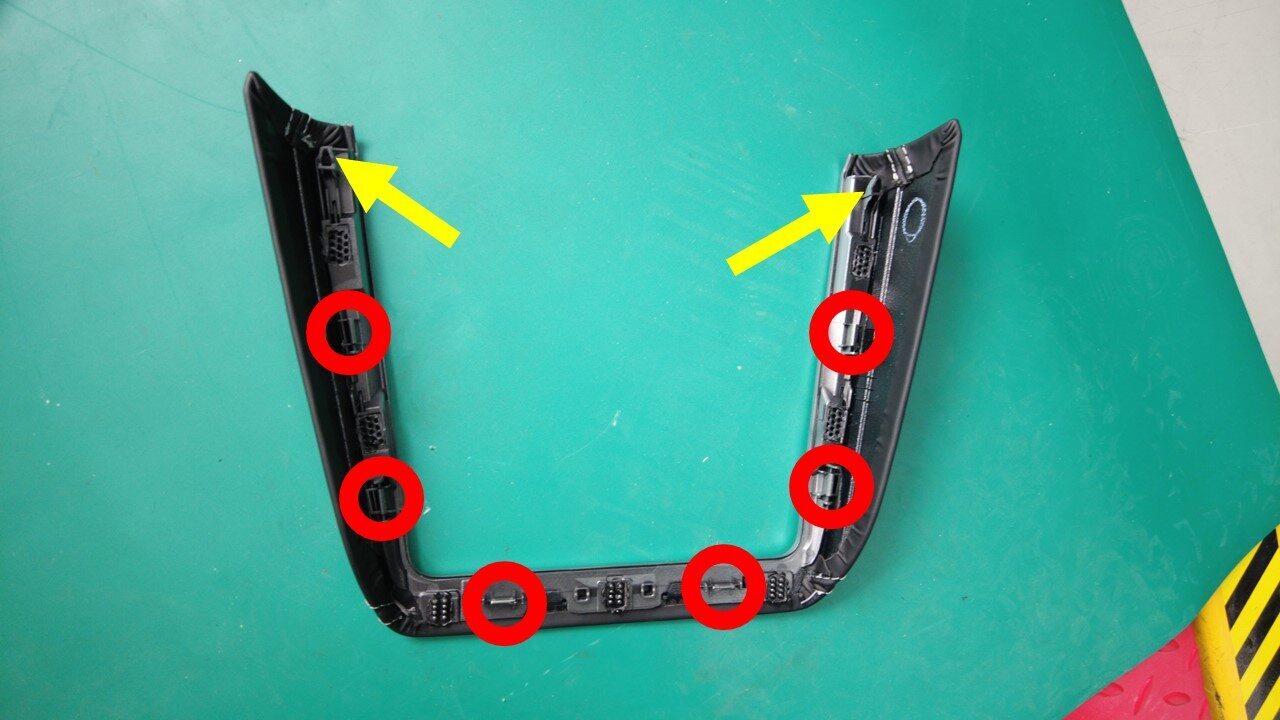

  2. 拆下将手机托盘外围固定到中控台的导片(6 个)和卡子(6 个)。
    Informational PurposesAn informational icon, calling your attention
    请从手机托盘外围底部开始拆卸,注意请勿损坏滑门盖板。

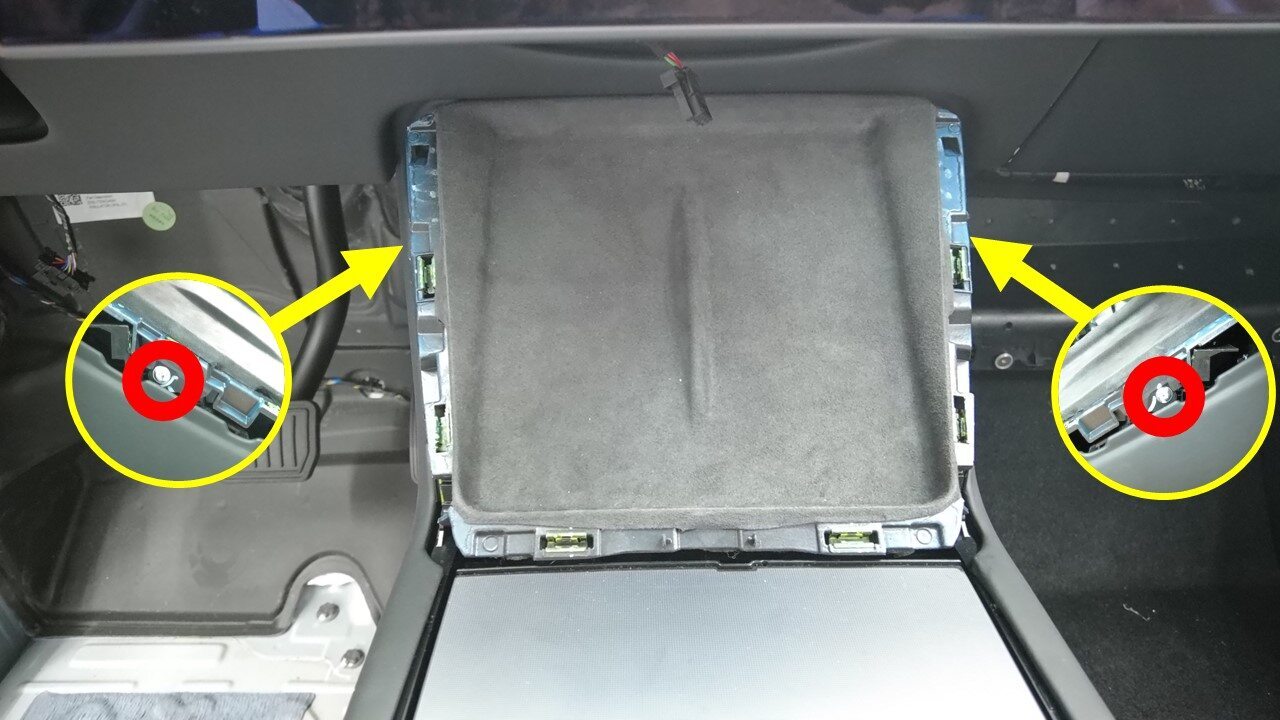

  3. 拆下将手机托盘固定到中控台的螺钉(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • 棘轮/扭矩扳手
    • 2 英寸加长件

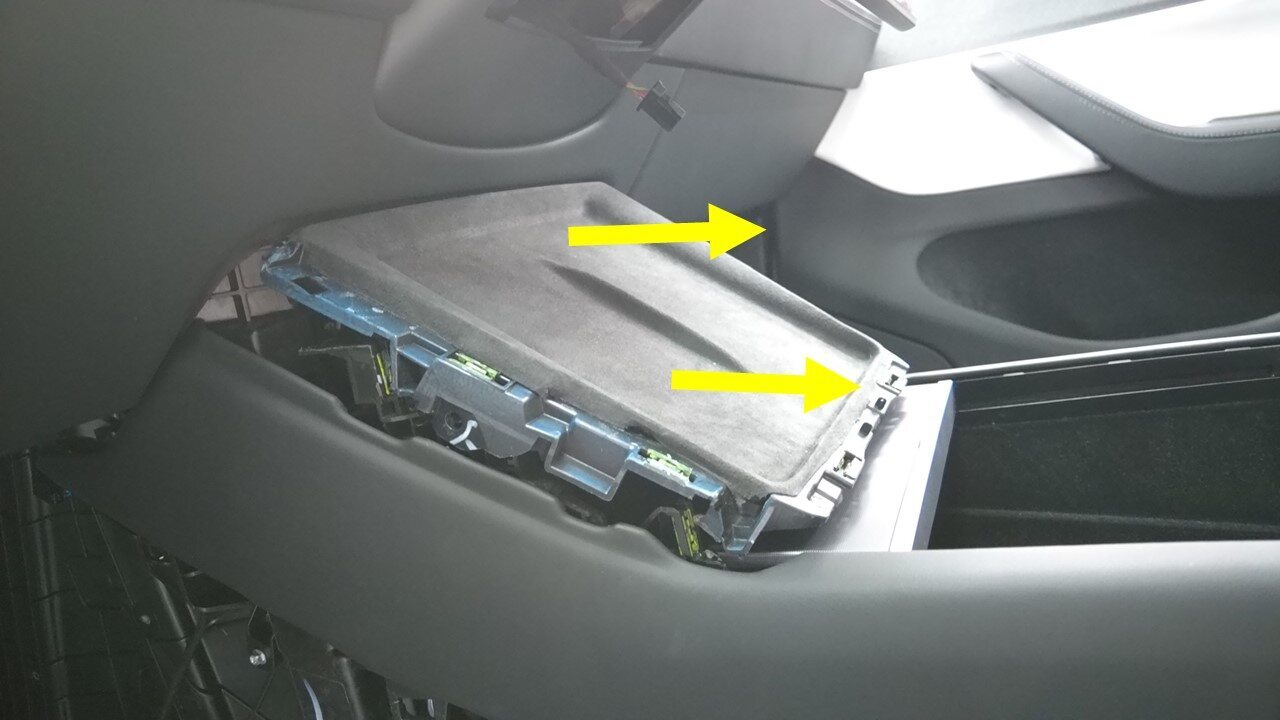

  4. 拆下将手机托盘固定到中控台的导片(6 个)和卡子(2 个)。
    Informational PurposesAn informational icon, calling your attention
    • 在滑门盖板上放置一块毛巾,以防损坏。
    • 将手机托盘向后拉动以松开卡子。
    • 请勿将手机托盘完全拉离,因为此时线束仍然处于连接状态。

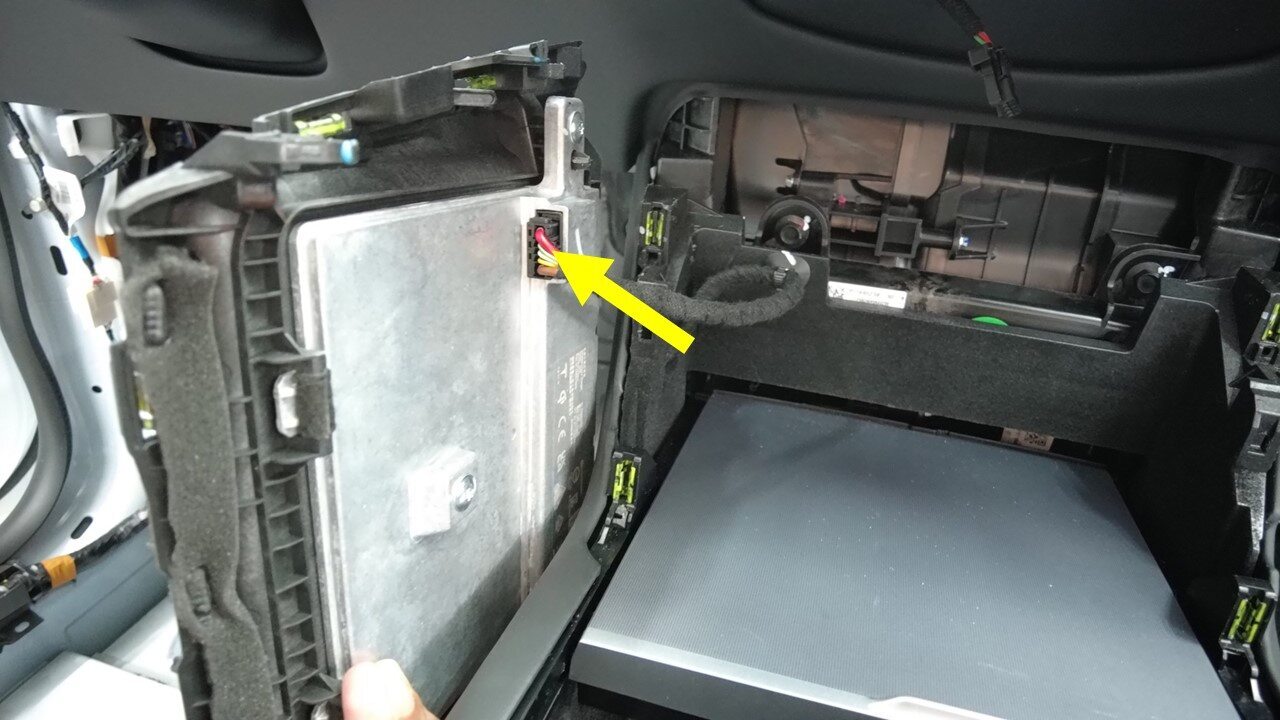

  5. 断开感应式充电器模块电气连接器,然后将手机托盘从中控台上拆下。

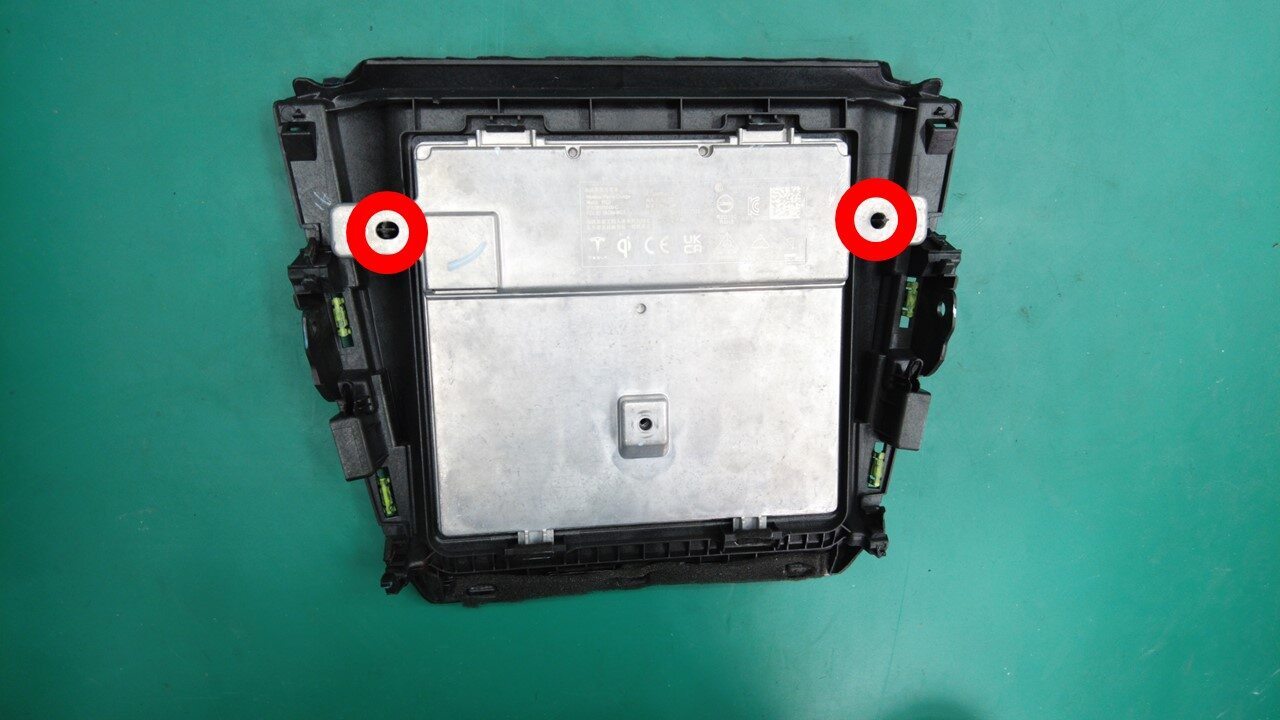

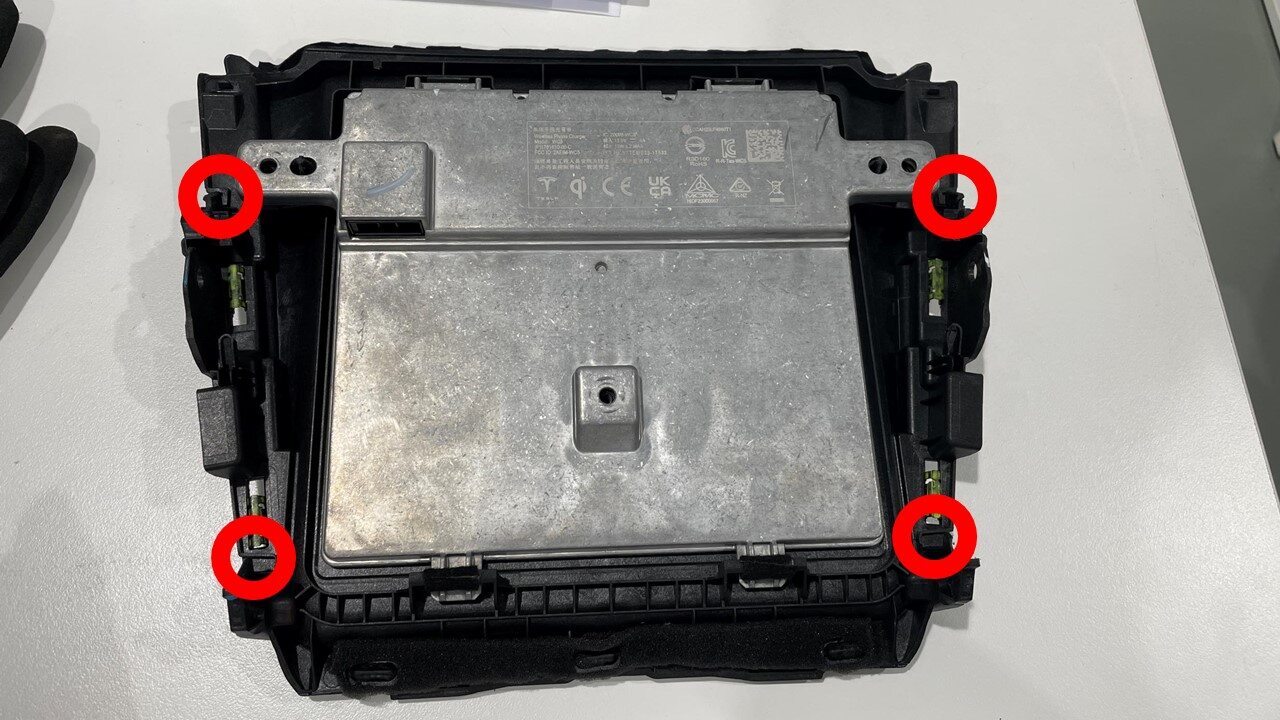

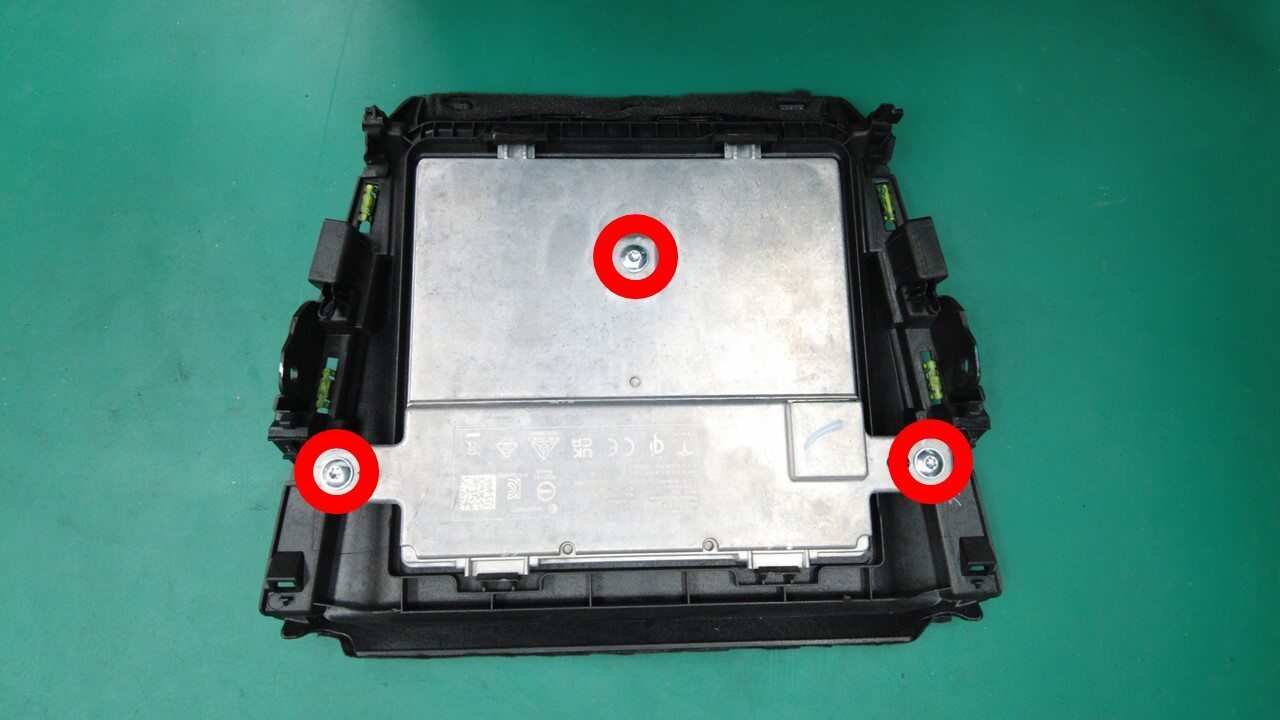

  6. 拆下将感应式充电器模块固定到手机托盘的螺钉(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • 棘轮/扭矩扳手
    • 2 英寸加长件

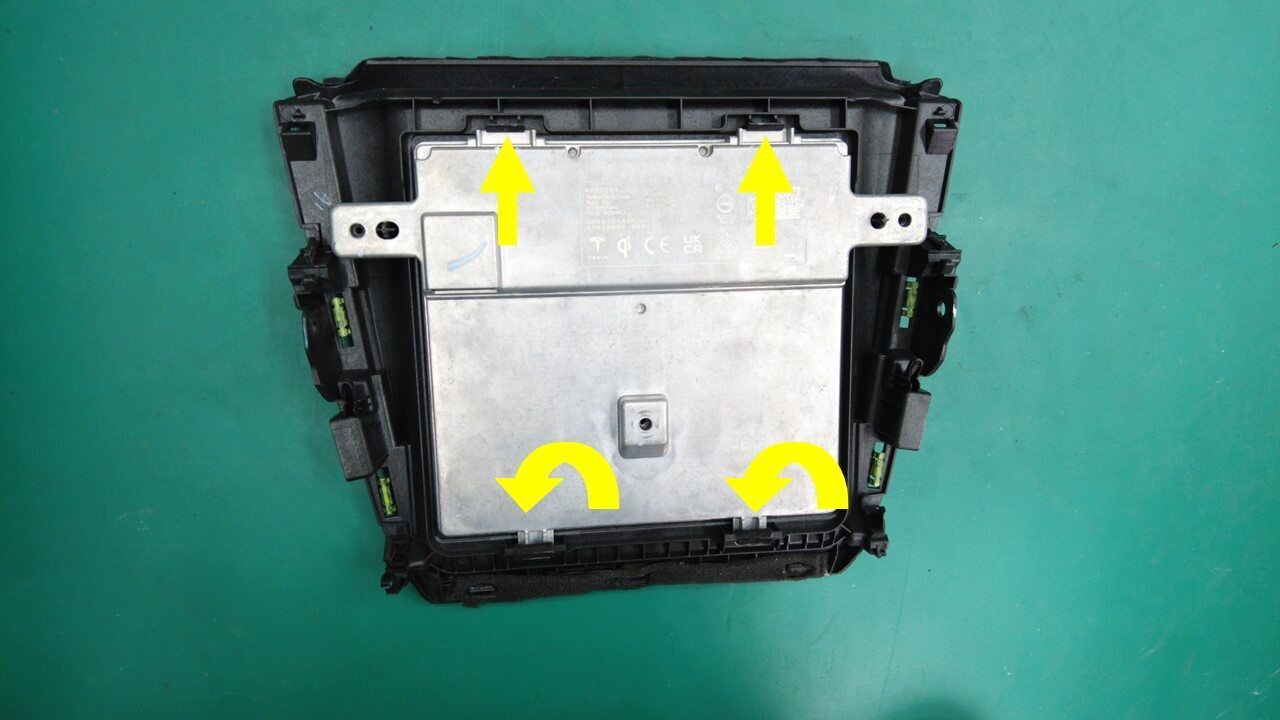

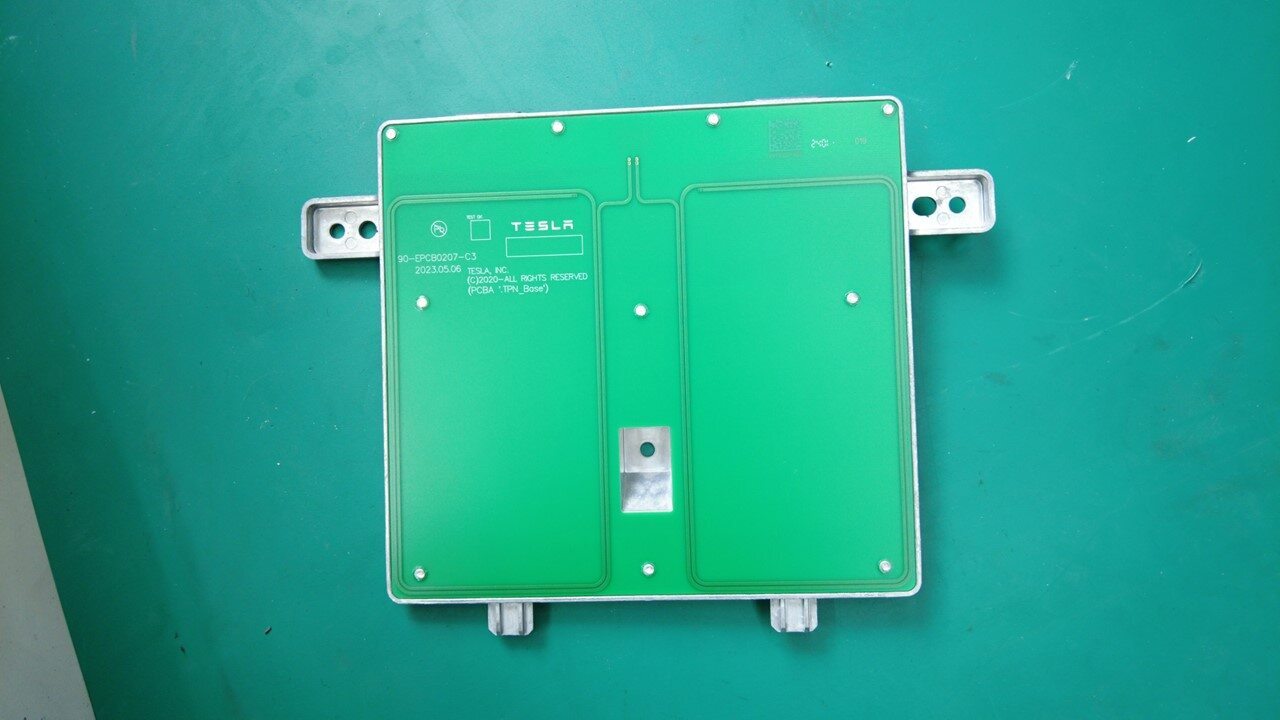

  7. 松开感应式充电器模块顶部的锁片(2 个),向上倾斜模块,将其从手机托盘上拆下。

安装

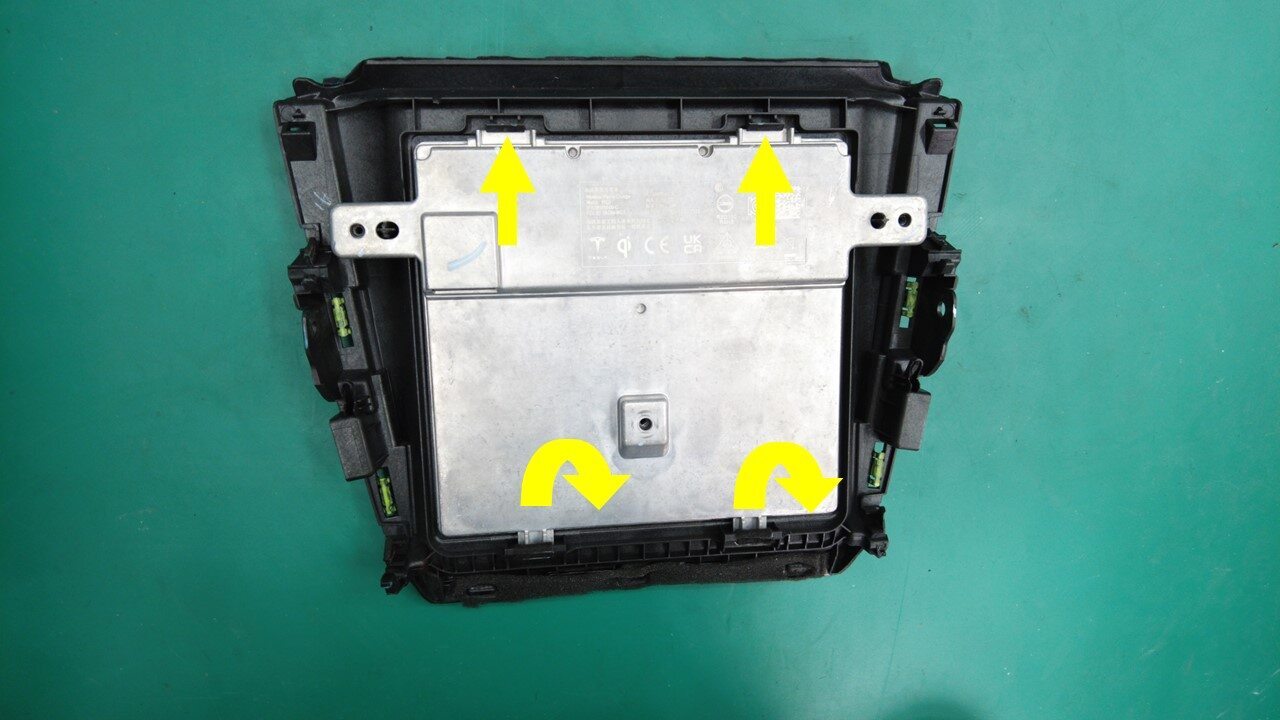

  1. 将感应式充电器模块滑入手机托盘固定销和定位夹,然后完全接合模块顶部的锁片(2 个)。
  2. 安装将感应式充电器模块固定到手机托盘的螺钉(3 个)。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • 棘轮/扭矩扳手
    • 2 英寸加长件
  3. 连接感应式充电器模块电气连接器。
  4. 安装将手机托盘固定到中控台的导片(6 个)和卡子(2 个)。
  5. 安装将手机托盘固定到中控台的螺钉(4 个)。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 梅花 T20 批头
    • 棘轮/扭矩扳手
    • 2 英寸加长件
  6. 安装将手机托盘外围固定到中控台的导片(6 个)和卡子(6 个)。
    `
  7. 升起 LH 前车窗并关闭 LH 前车门。
