AC Compressor ((拆卸和安装))

校正代码 1820020101 FRT 0.78 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至ServiceManualFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有完成全部所需认证的技术人员才能执行此程序。Tesla 特斯拉建议第三方服务提供商技术人员在执行此程序之前接受同等培训。有关 Tesla 技术人员要求的更多信息,或第三方主题说明,请参阅高压认证要求。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0(1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
温度管理组件需在极为严格的规格范围内工作,若未认真遵守维修程序,则可能发生故障。切勿依赖过去使用其他温度管理系统的经验,请仔细阅读“维修手册”并严格按说明操作。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告
更换空调压缩机时,必须检查接收器干燥机中的干燥剂包,以确认因压缩机故障产生的碎屑是否已进入系统。
Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的工项添加至“服务工单”中。

扭矩规格

表 1. 扭矩规格AC Compressor ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将接地带固定到空调压缩机的螺栓
7 Nm (5.2 lbs-ft)
  • T25 梅花套筒
重复使用
将空调压缩机总成固定到支柱塔支架的螺栓(2 个)
31 Nm (22.9 lbs-ft)
  • 15 毫米套筒
重复使用
将空调压缩机支架固定到空调压缩机的螺栓(3 个)
9 Nm (6.6 lbs-ft)
  • 10 毫米套筒
重复使用
将超级歧管至低压接头固定到压缩机的螺母
22 Nm (16.2 lbs-ft)
  • 13 毫米套筒
重复使用
将超级歧管至高压接头固定到压缩机的螺母
22 Nm (16.2 lbs-ft)
  • 13 毫米套筒
重复使用
将空调压缩机高压线束支架固定到空调压缩机的螺栓
9 Nm (6.6 lbs-ft)
  • 13 毫米套筒

拆卸

  1. 设置空调机。
  2. 解锁车辆网关。请参阅网关(解锁)
  3. 在触摸屏上,点击维护模式下的 "wrench"(位于触摸屏 UI 界面底部),再点击Thermal > Refrigerant System > Start Thermal Fill Drain (Refrigerant only) > Run,然后等待例行程序完成。
  4. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅HEPA And Carbon Filters ((拆卸和更换))
  5. 断开低压电池。请参阅LV Power (Modify)
  6. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  7. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  8. 拆下低压电池。请参阅LV Battery ((拆卸和安装))
  9. 松开连接器锁片,然后断开左前支柱塔附近的高压互锁回路连接器。
    Informational PurposesAn informational icon, calling your attention
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 小型软握尖凿,90 度尖嘴,6 英寸
  10. 松开连接器锁片,然后将空调逻辑电气连接器从空调压缩机上断开。
    Informational PurposesAn informational icon, calling your attention
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 小型软握尖凿,90 度尖嘴,6 英寸
  11. 使用卡子撬具松开将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
  12. 拆下将空调压缩机高压线束支架固定到空调压缩机的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米套筒
  13. 将高压线束电气连接器从空调压缩机上断开。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 小型软握尖凿,90 度尖嘴,6 英寸
  14. 松开高压线束固定到空调压缩机的锁片,然后将高压线束置于一旁。
  15. 拆下将接地带固定到空调压缩机的螺栓,然后将接地带置于一旁。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒
  16. 使用卡子撬具松开将冷却液软管固定到空调压缩机支架的卡子。
  17. 使用卡子撬具松开将冷却液软管固定到空调压缩机支架的卡子(4 个)。
  18. 回收空调制冷剂。请参阅A/C Refrigerant (Recovery and Recharge) (Maintenance)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行以下步骤前,确保空调系统未超压。否则,可能会造成部件损坏和/或人身伤害。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    HFO-R1234yf 和 R134a 属于危险液体,如果处理不当,可能导致严重伤害。在对空调系统执行操作时,必须穿戴合适的个人防护装备,包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。

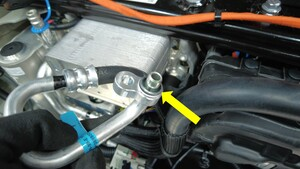

  19. 拆下将低压接头固定到压缩机的螺母,然后将管路置于一旁,以留出操作空间。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具
    • 13 毫米套筒

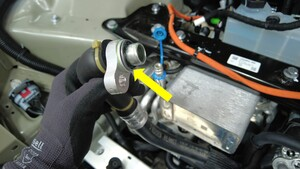

  20. 拆下将高压接头固定到压缩机的螺母,然后将管路置于一旁,以留出操作空间。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具
    • 13 毫米套筒
  21. 在压缩机高低压开放端口处分别安装塞子,然后手动拧紧螺栓。
    Informational PurposesAn informational icon, calling your attention
    确保端口被完全覆盖。

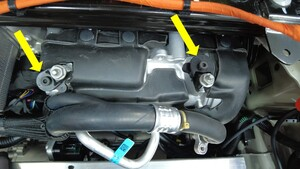

  22. 在协助下,拆下将空调压缩机总成固定到支柱塔支架的螺栓(2 个),然后在支柱塔支架下方,将总成朝车头方向小心移动。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 15 毫米套筒

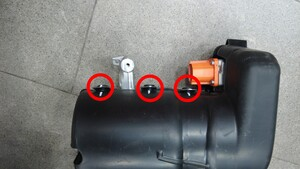

  23. 拆下将空调压缩机支架固定到空调压缩机的螺栓(3 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒

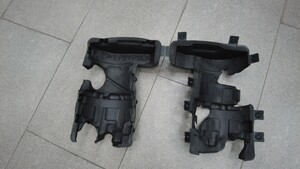

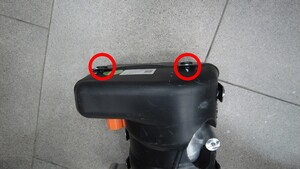

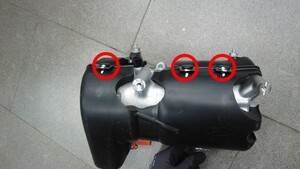

  24. 松开将 NVH 隔音毯固定到压缩机的按钮,然后将隔音毯从压缩机上拆下。

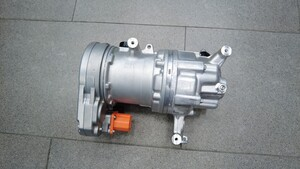

安装

  1. 将 NVH 隔音毯安装到压缩机上,然后安装将隔音毯固定到压缩机上的按钮。
  2. 将空调压缩机支架放置在空调压缩机上,然后安装将支架固定到压缩机的螺栓(3 个)。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 10 毫米套筒
  3. 在协助下,从支柱塔支架下方支撑空调压缩机总成,手动预拧将空调压缩机总成固定到支架的螺栓(2 个),然后紧固螺栓。
    31 Nm (22.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 15 毫米套筒
  4. 拆下高低压开放端口上的螺栓和盖子。
  5. 更换高压和低压超级歧管至空调压缩机软管接头上的 O 型环。
  6. 将超级歧管至空调压缩机高压接头放置在空调压缩机上,然后安装将接头固定到空调压缩机的螺母。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具
    • 13 毫米套筒
  7. 将超级歧管至空调压缩机低压接头放置在空调压缩机上,然后安装将接头固定到空调压缩机的螺母。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具
    • 13 毫米套筒
  8. 执行真空泄漏测试、机油加注,以及空调制冷剂重新加注。请参阅A/C Refrigerant (Recovery and Recharge) (Maintenance)
  9. 安装将冷却液软管固定到空调压缩机支架的卡子(4 个)。
  10. 安装将冷却液软管固定到空调压缩机支架的卡子。
  11. 将接地带放置在空调压缩机上,然后安装将接地带固定到空调压缩机的螺栓。
    7 Nm (5.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • T25 梅花套筒
  12. 安装将高压线束固定到空调压缩机的锁片。
  13. 将高压线束电气连接器连接到空调压缩机。
  14. 安装将空调压缩机高压线束支架固定到空调压缩机的螺栓。
    9 Nm (6.6 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具
    • 13 毫米套筒
  15. 安装将空调压缩机逻辑线束固定到空调压缩机高压线束支架的固定夹。
  16. 将空调压缩机逻辑电气连接器与空调压缩机相连,然后接合锁片。
    Informational PurposesAn informational icon, calling your attention
    将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  17. 连接左前支柱塔附近的高压互锁回路连接器,然后接合锁片。
    Informational PurposesAn informational icon, calling your attention
    将红色锁片推入连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  18. 安装低压电源。请参阅LV Battery ((拆卸和安装))
  19. 安装第二排座椅下部座垫。请参阅Seat Cushion - 2nd Row ((拆卸和更换))
  20. 连接低压电池。请参阅LV Power (Modify)
  21. 解锁车辆网关。请参阅网关(解锁)
  22. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run,例行程序完成后立即关闭页面。
  23. 退出“维护模式”。请参阅维护模式
  24. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  25. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA And Carbon Filters ((拆卸和更换))
