后出风口 - 中控台 ((拆卸和安装))

校正代码 1519021501 FRT 0.00 注意：除非本程序中另有明确规定，否则上述校正代码和 FRT 反映的是执行本程序（包括关联程序）所需的所有工作。除非明确要求，否则请勿堆叠校正代码。 注意：请参阅平均维修工时，深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈，请发送电子邮件至ServiceManualFeedback@tesla.com。 注意：请参阅人员保护，确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格： 后出风口 - 中控台 ((拆卸和安装))
描述 扭矩值 推荐工具 重复使用/更换 备注
将气波总成固定到后显示器模块的螺栓（2 个）
1.2 Nm (.9 lbs-ft)
  • 梅花 T20 套筒
  • 带角度测量的扭矩扳手
 更换 1096312-00-A
将气波总成固定到通风口盖板的螺钉（2 个）
0.8 Nm (7 lbs-in)
  • 梅花 T20 套筒
  • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
 重复使用

拆卸

  1. 拆下后端模块总成。请参阅触摸屏 - 后显示屏 ((拆卸和安装))。
    Informational PurposesAn informational icon, calling your attention
    注
    无需将后显示器从后端模块总成上拆下。

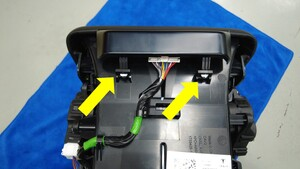

  2. 使用塑料饰板工具松开将 USB 边框固定到通风口盖板的卡子。

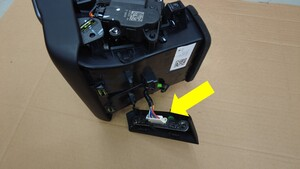

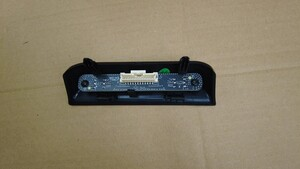

  3. 断开 USB 连接器，然后将 USB 边框从中控台上拆下。

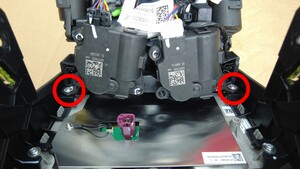

  4. 拆下并弃用将气波总成固定到后显示器模块的螺栓（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 带角度测量的扭矩扳手

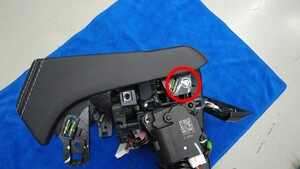

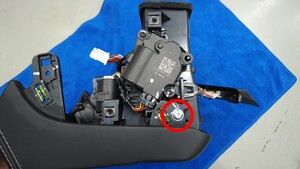

  5. 拆下将气波总成固定到通风口盖板的螺钉（2 个）。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm

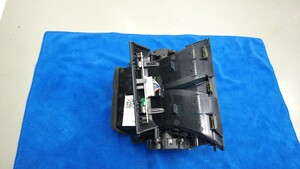

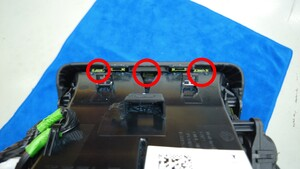

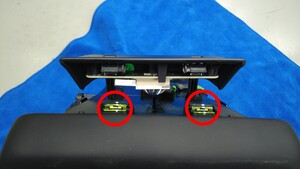

  6. 松开用于固定气波总成通风口盖板的卡子（3 个），然后将盖板从车辆上拆下。

安装

  1. 将通风口盖板放置在气波总成上，然后安装用于固定气波总成通风口盖板的卡子（3 个）。
  2. 安装将气波总成固定到通风口盖板的螺钉（2 个）。
    0.8 Nm (7 lbs-in)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 数字扭矩螺丝刀 0.10 Nm - 2.0 Nm
  3. 安装新的螺栓（2 个），将气波总成固定到后显示器模块。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具：
    • 梅花 T20 套筒
    • 带角度测量的扭矩扳手
  4. 连接 USB 连接器。
  5. 安装将 USB 边框固定到通风口盖板的卡子和锁片。
  6. 安装后端模块。请参阅触摸屏 - 后显示屏 ((拆卸和安装))。
