车门车窗开关 - 驾驶位 ((拆卸和更换))

校正代码 1513011402 FRT 0.10 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

表 1. 扭矩规格车门车窗开关 - 副驾位 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将前侧下部螺栓盖固定到车辆的螺栓
6 Nm (4.4 lbs-ft)
  • 无绳棘轮/冲击钻
  • 棘轮/扭矩扳手
  • T30 梅花套筒
重复使用

拆卸

  1. 打开右前车门,降下左前车窗。

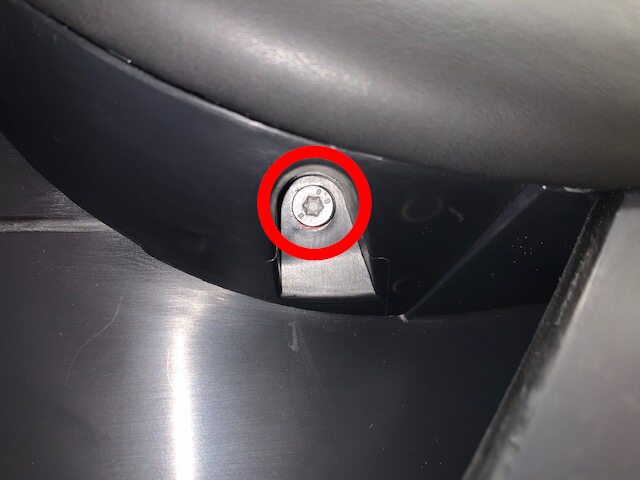

  2. 拆下左前下部螺栓帽。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
    • T30 梅花套筒

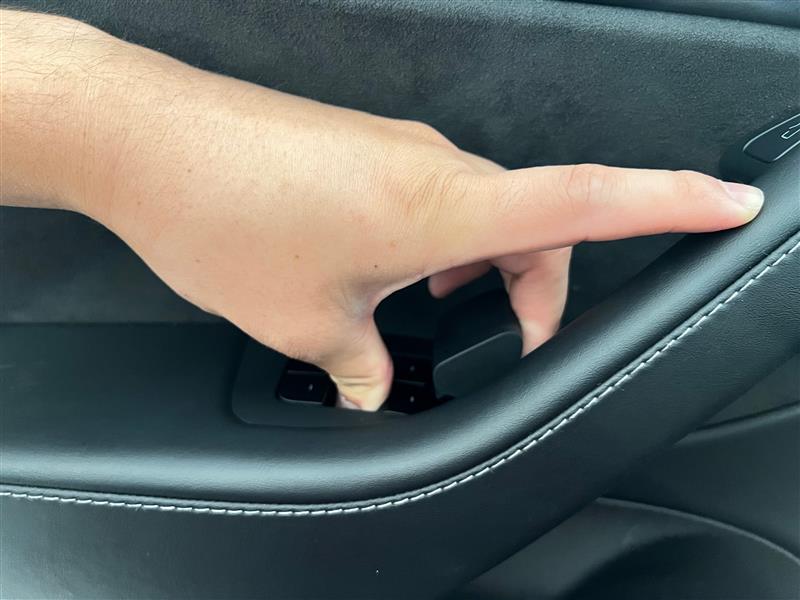

  3. 拆下左前驾驶位车窗开关。
    Informational PurposesAn informational icon, calling your attention

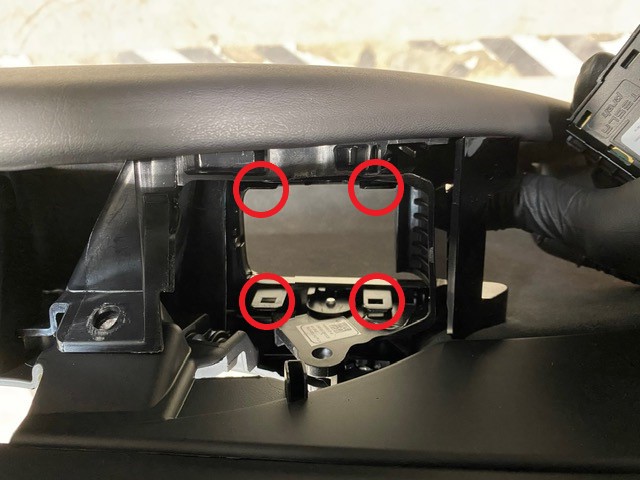

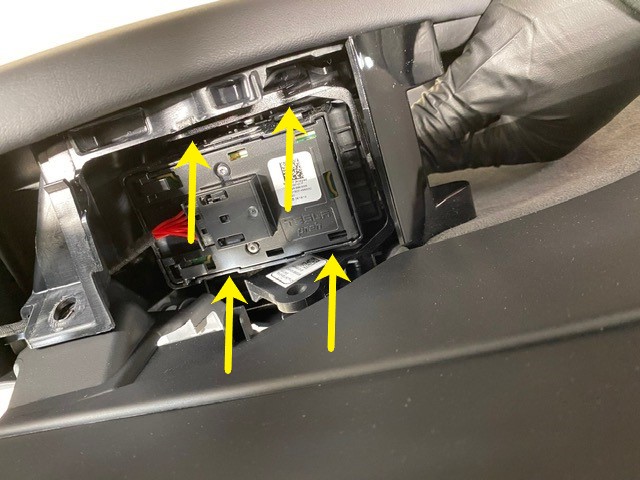

    向上提起手动释放把手,以便操作专用工具。将专用工具向上推动,从而松开 4 个锁片,然后用大拇指向下按压开关,将其从左前车门面板上松开。
    Informational PurposesAn informational icon, calling your attention
    TIp

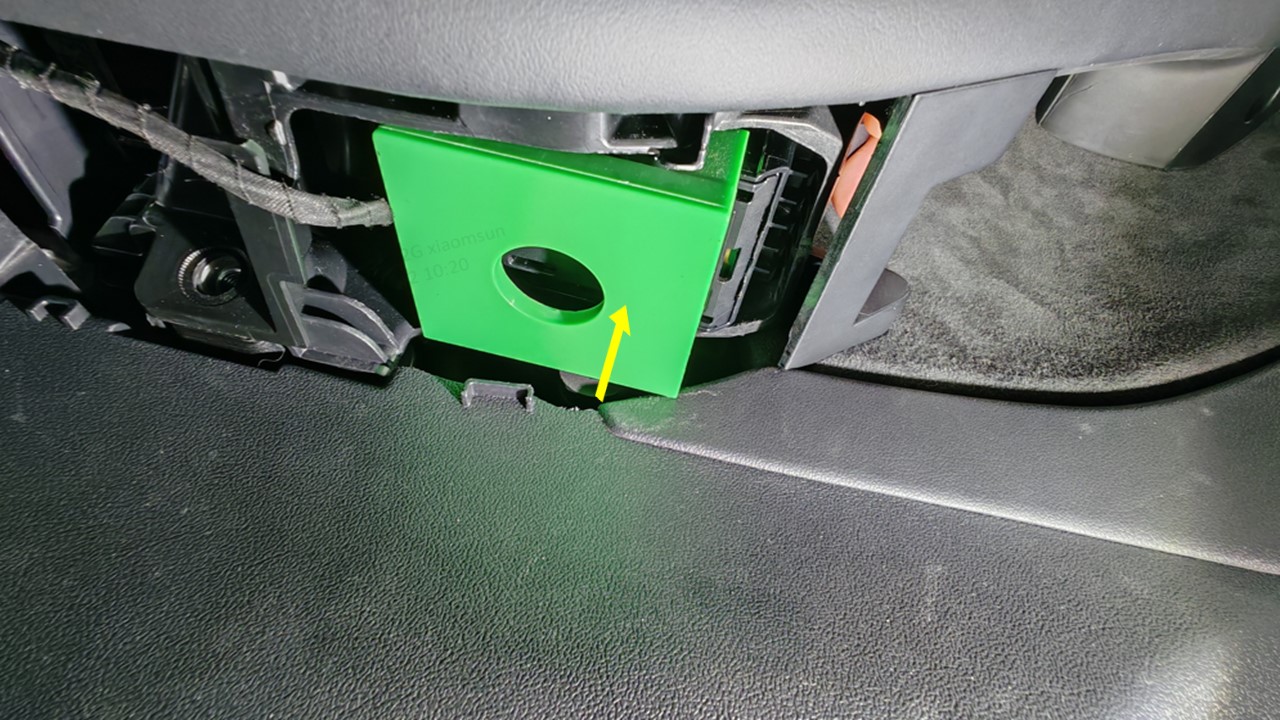

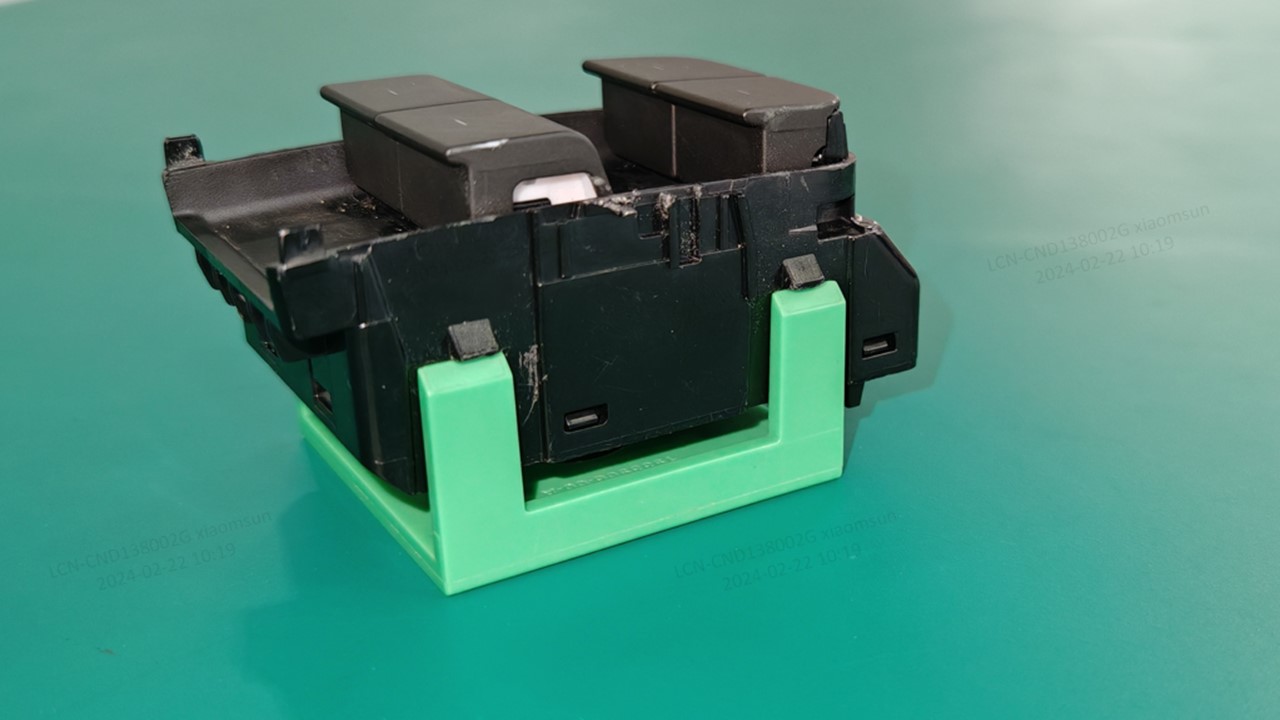

    车窗开关拆卸工具 1988906-00-A。

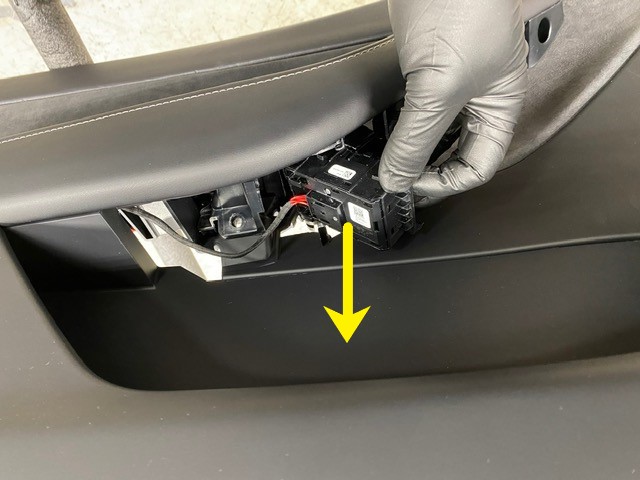

  4. 将开关连接器从左前车窗开关上断开后松开。

安装

  1. 将开关连接器连接到左前车窗开关。

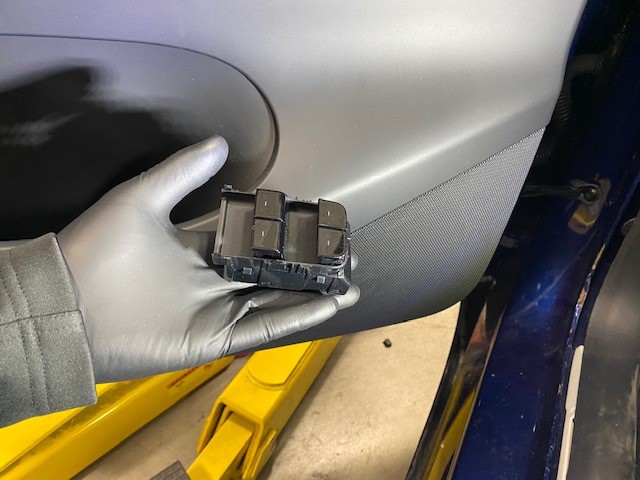

  2. 安装左前车窗开关。
    Informational PurposesAn informational icon, calling your attention
    将左前车窗开关紧固到车门面板上。

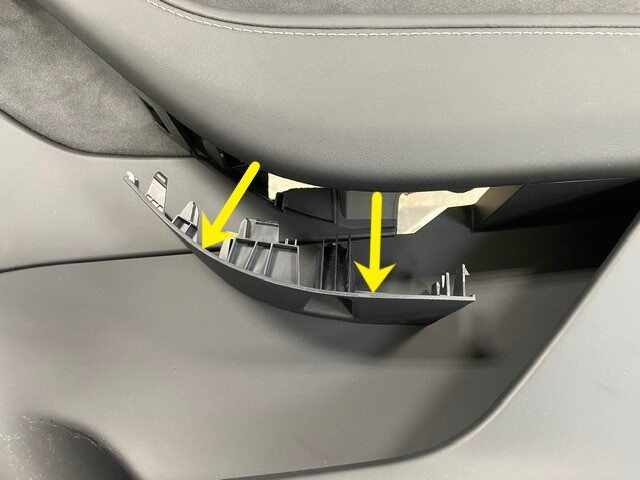

  3. 安装右前下部螺栓帽。
    1.2 Nm (.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention

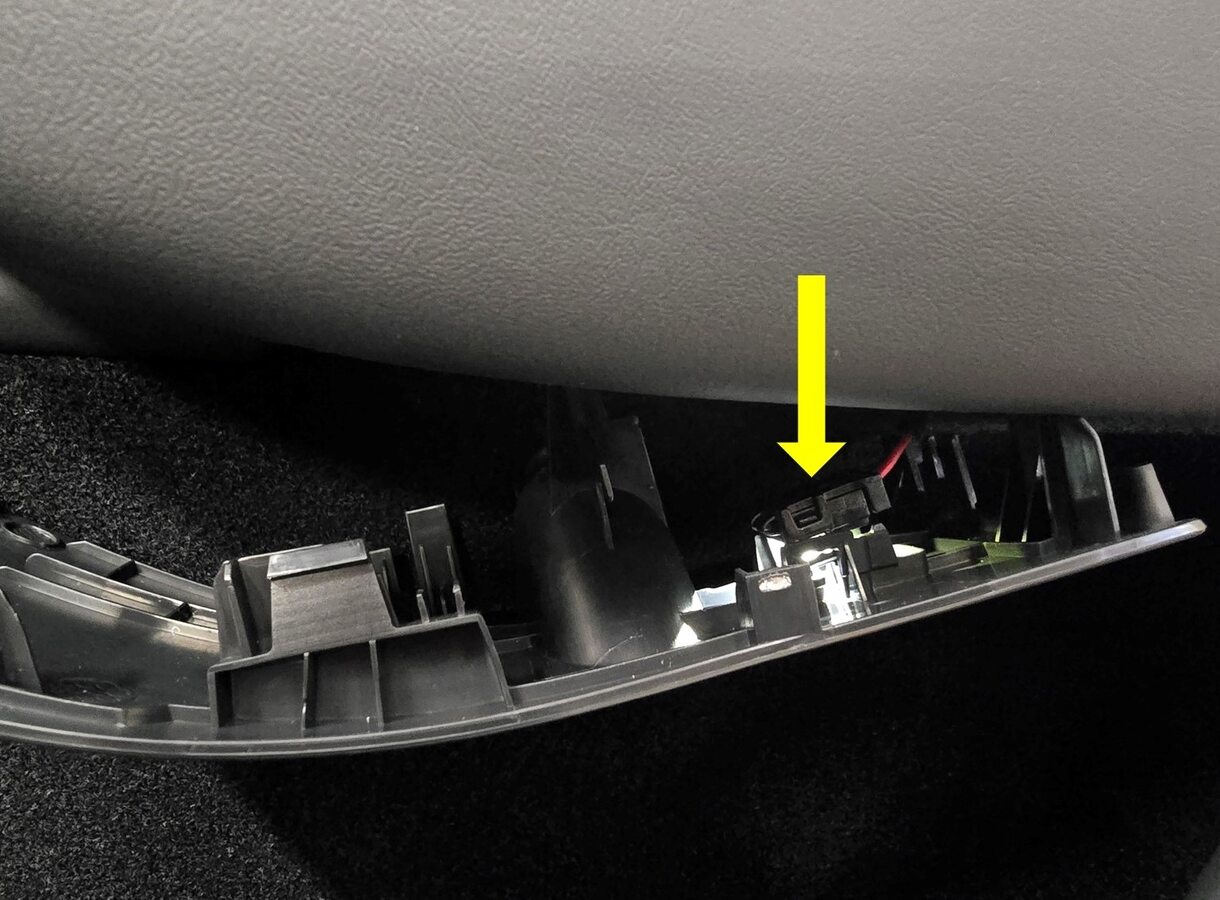

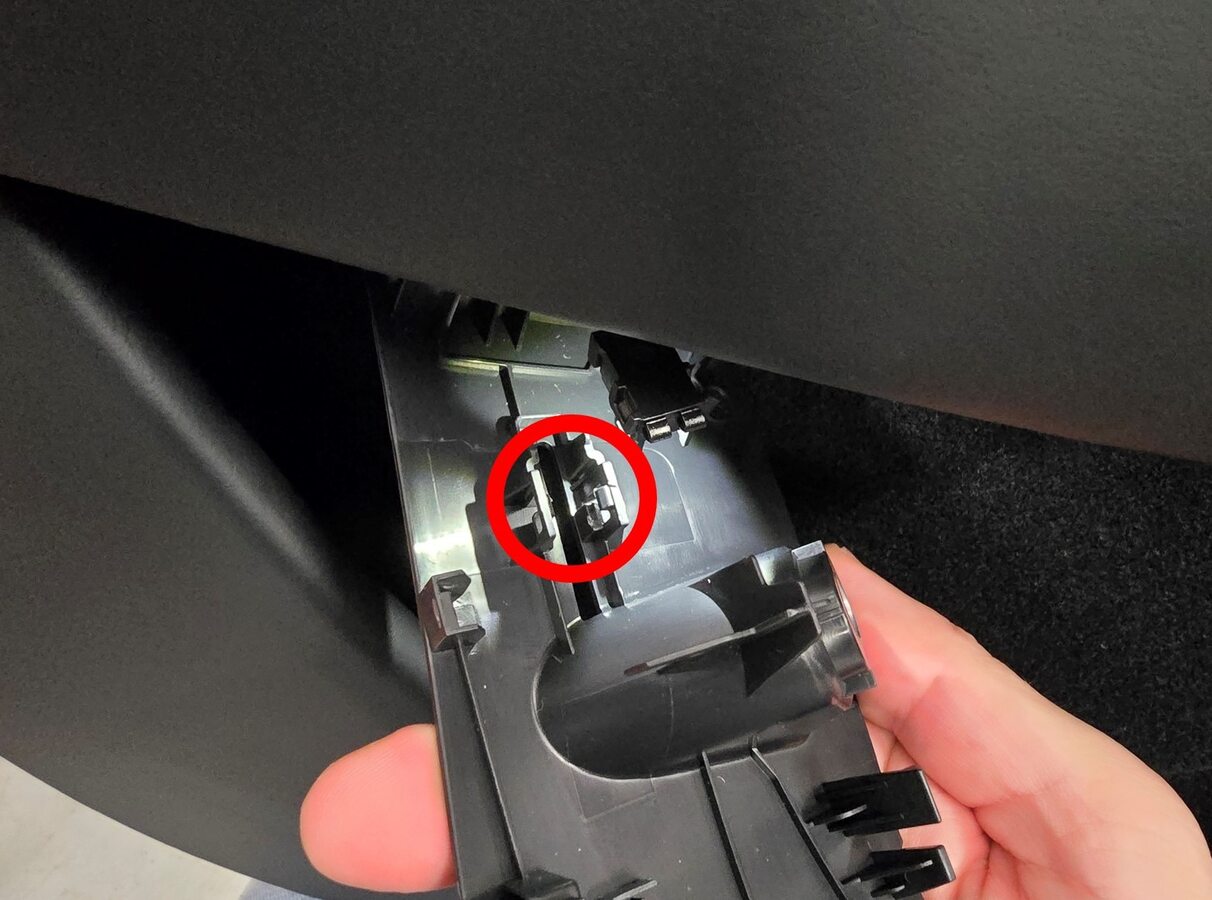

    先将车灯安装到下部螺栓帽上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 无绳棘轮/冲击钻
    • 棘轮/扭矩扳手
    • T30 梅花套筒
  4. 升起左前车窗,关闭左前车门。
