冷却器(拆卸和更换)

校正代码 1840010802 0.8 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

Informational PurposesAn informational icon, calling your attention
此程序要求执行空调制冷剂(回收和重新加注)程序。如果尚未自动添加到“服务工单”中,请将校正代码 18200102 作为一项单独的工项添加至“服务工单”。

扭矩规格

表 1. 扭矩规格冷却器(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将超级歧管至压缩机空调管路固定到超级歧管的螺栓
22 Nm (16.2 lbs-ft)
  • 13 毫米套筒
重复使用
将冷却器固定到超级歧管的螺栓(4 个)
8 Nm (5.9 lbs-ft)
  • 8 毫米套筒
重复使用

拆卸

  1. 设置空调机。
  2. 拆下前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  3. 在车辆前部下方放置一个液体收集器。
  4. 解锁车辆网关。请参阅网关(解锁)
  5. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Coolant System > Start Thermal Fill/Drain > Run,然后等待例行程序完成。
  6. 拆下高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
  7. 断开低压电池。请参阅低压电源(断开和连接)
  8. 拆下前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  9. 拆下新鲜空气进气槽,请参阅风管 - 进气 ((拆卸和更换))
  10. 回收空调制冷剂。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    执行以下步骤前,确保空调系统中无压力。否则,可能会造成部件损坏和/或人身伤害。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    HFO-R1234yf 和 R134a 属于危险液体,如果处理不当,可能导致严重伤害。在对空调系统执行操作时,必须穿戴合适的个人防护装备,包括面部和眼部防护罩、护目镜、面罩、耐热手套、防化学腐蚀手套、橡胶靴以及围裙或防水工作服。

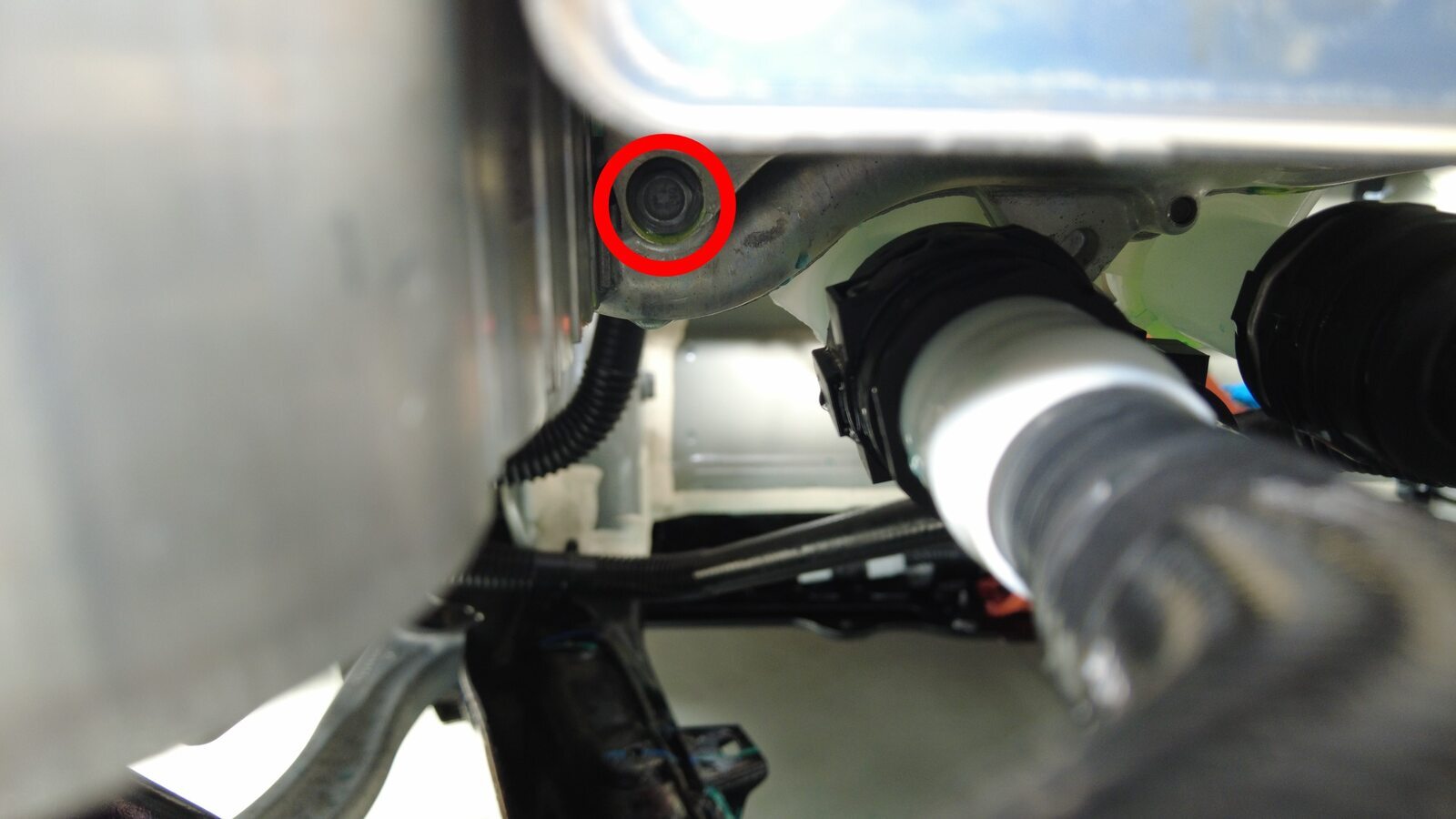

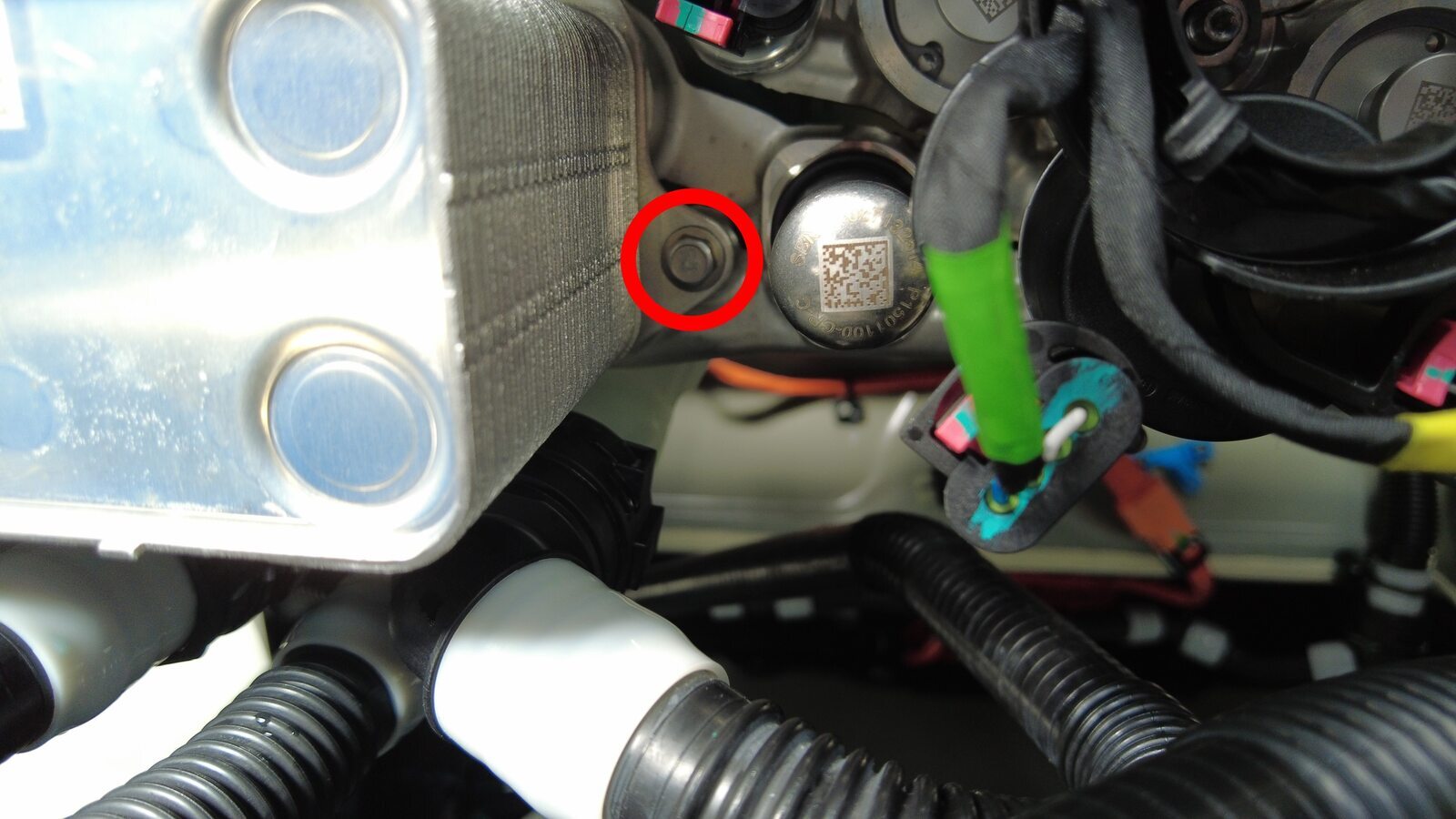

  11. 拆下将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  12. 将超级歧管至压缩机空调管路从超级歧管上拆下,然后将其置于一旁。
    Informational PurposesAn informational icon, calling your attention
    小心放置管路,避免机油滴出。

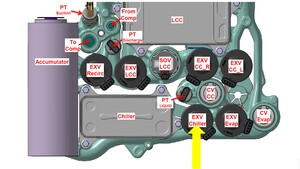

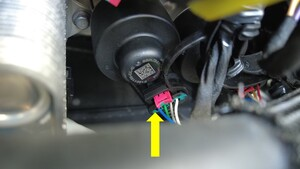

  13. 松开锁片,然后断开冷却器膨胀阀上的电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    切勿向下按压红色锁片。将锁片拉离连接器,直至连接器解锁,然后继续拉动以松开连接器。

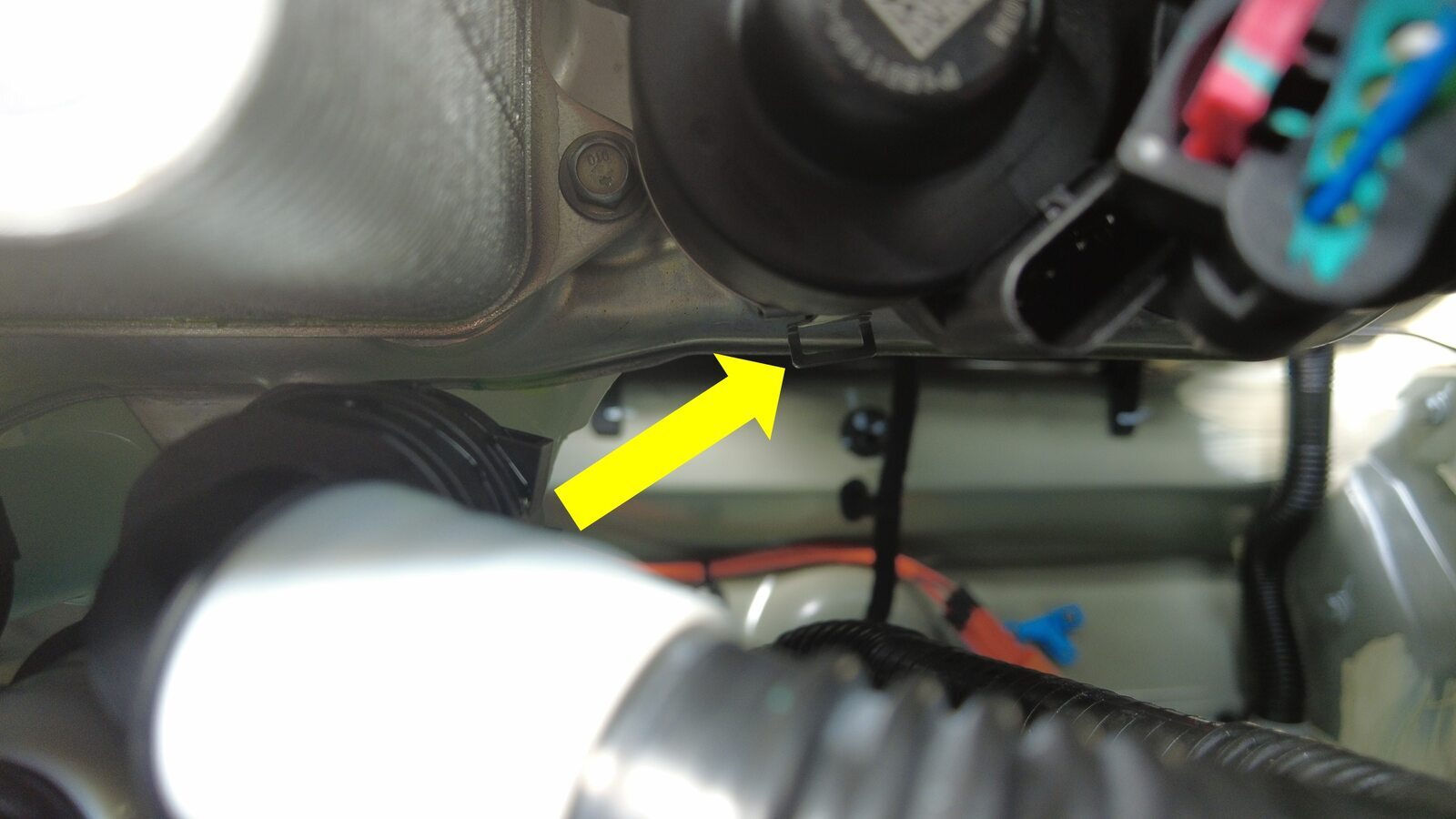

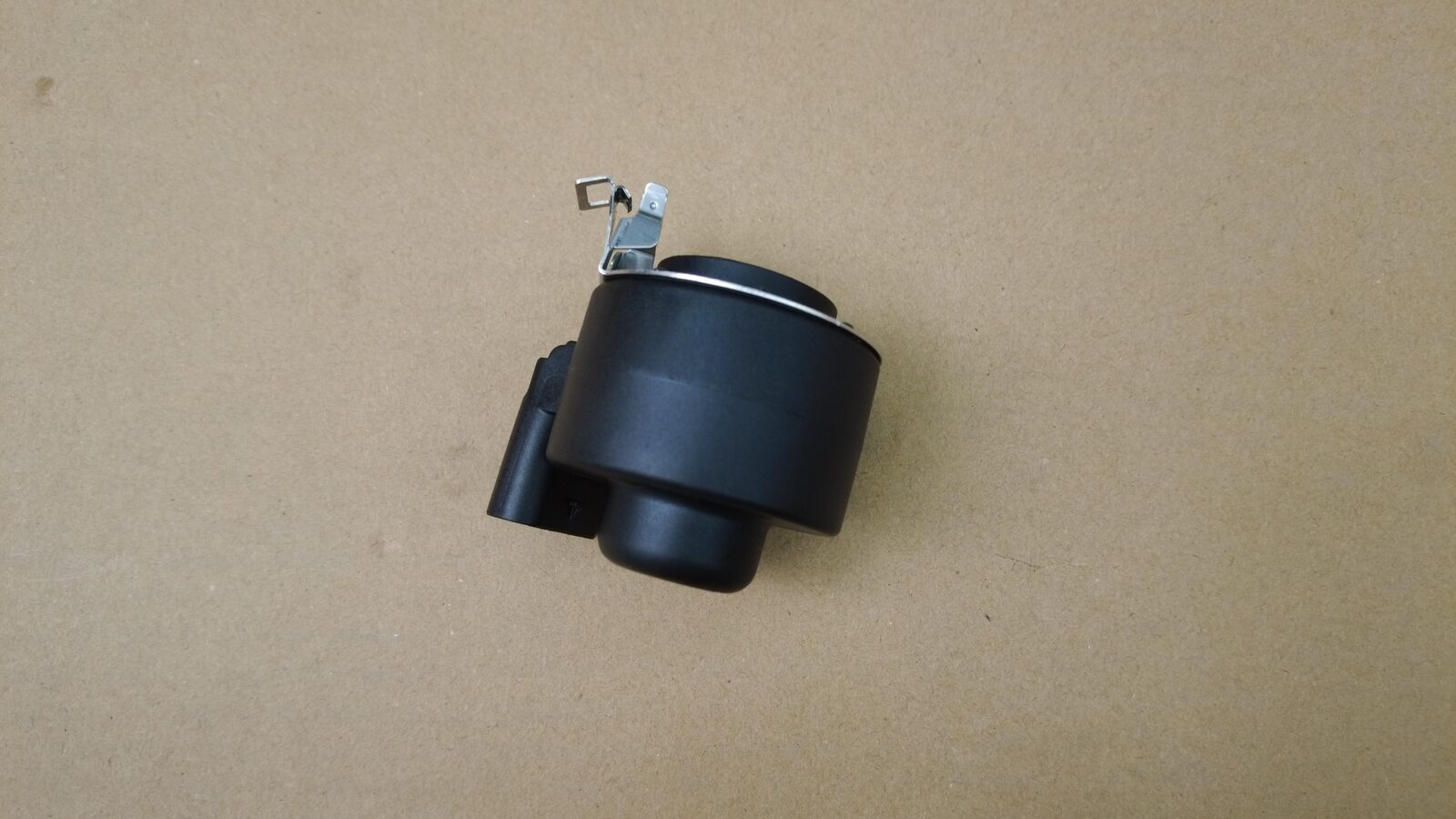

  14. 使用尖凿将锁片向下拉动,再朝车头方向拉动以拆下冷却器膨胀阀线圈。

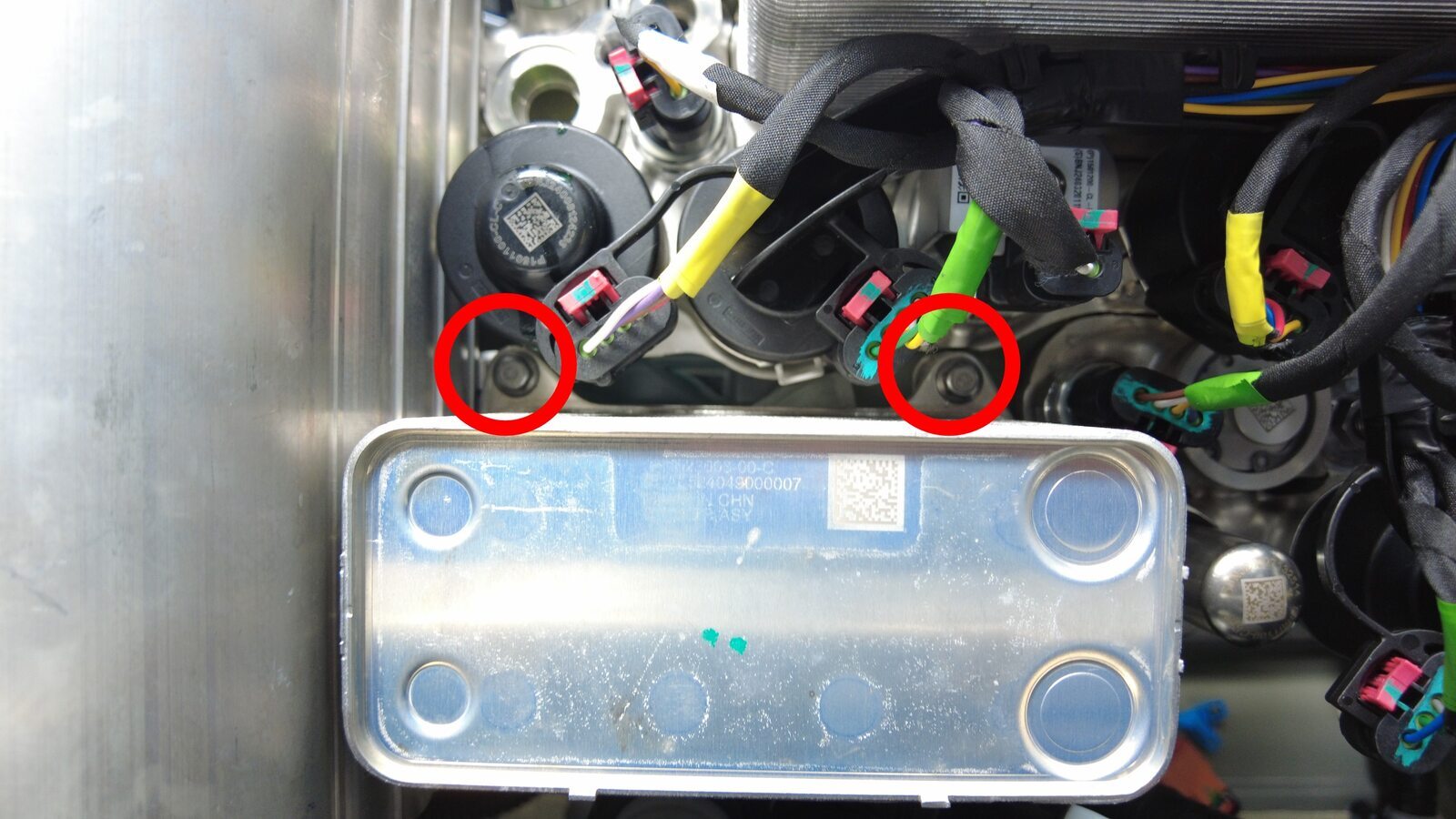

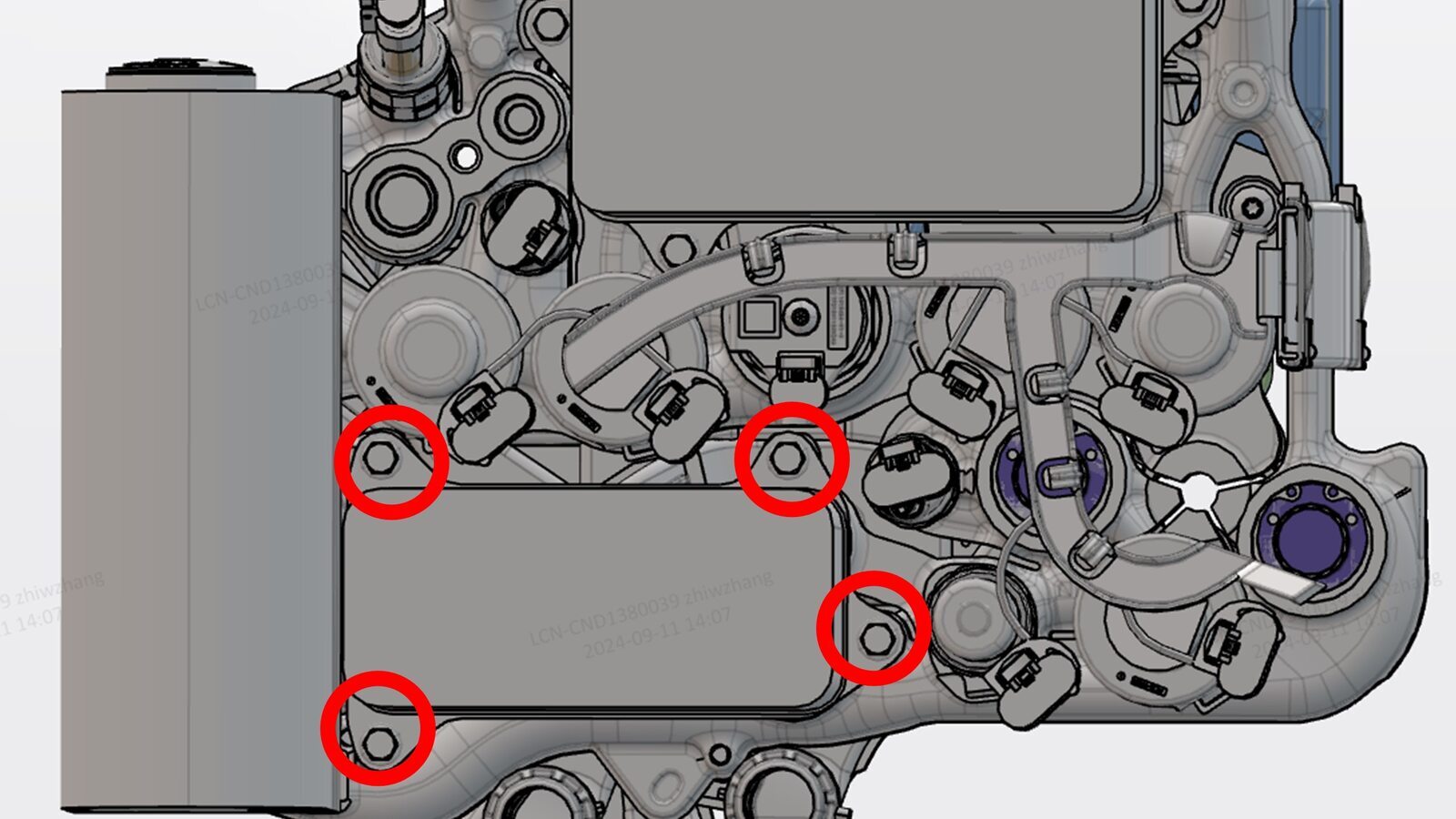

  15. 拆下将冷却器固定到超级歧管的螺栓(4 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒

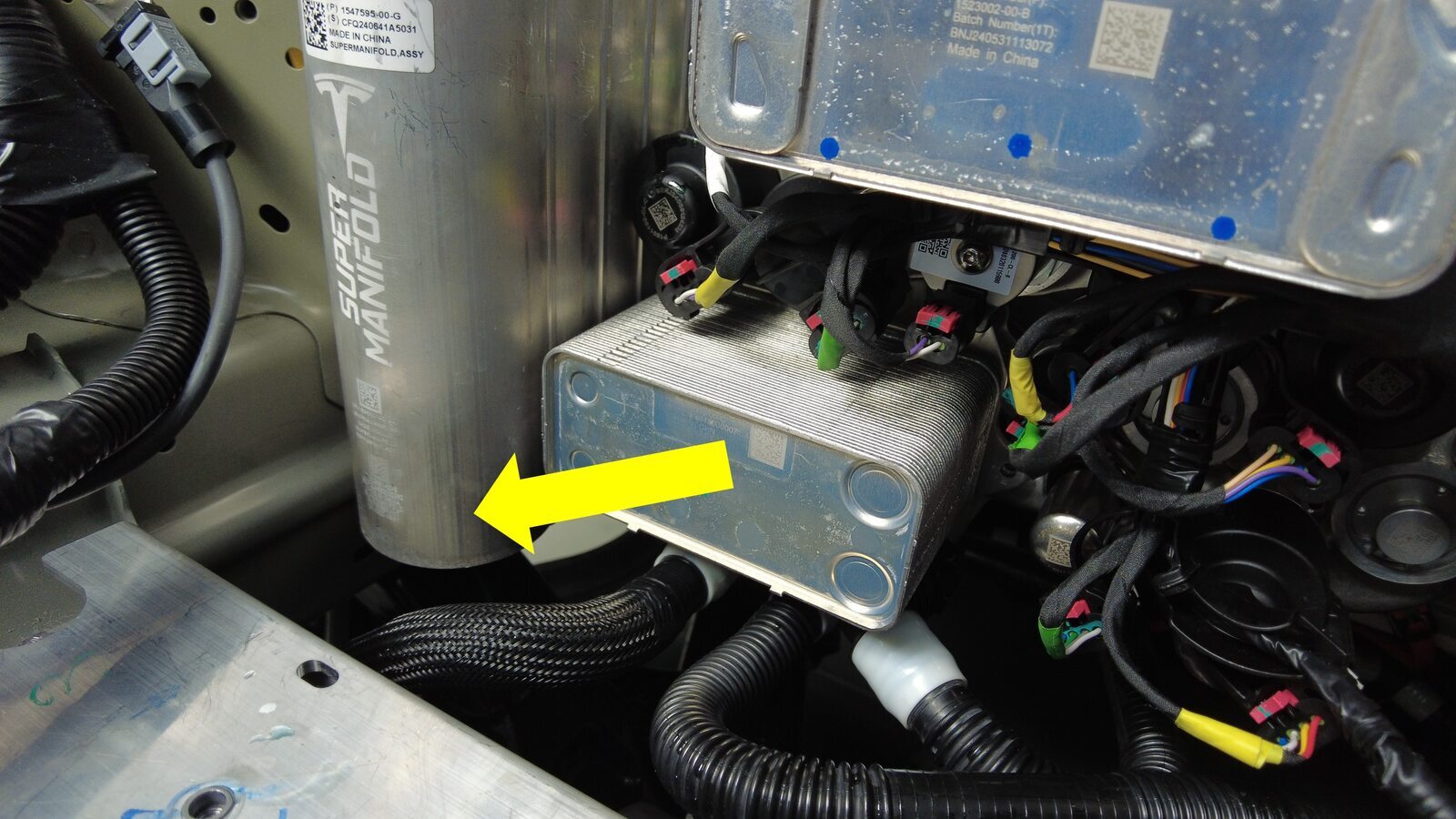

  16. 轻轻将冷却器右侧从超级歧管上松开,使多余冷却液排尽。
    Informational PurposesAn informational icon, calling your attention
    为避免交叉污染,排放冷却液期间,需保持空调端口至超级歧管完好。

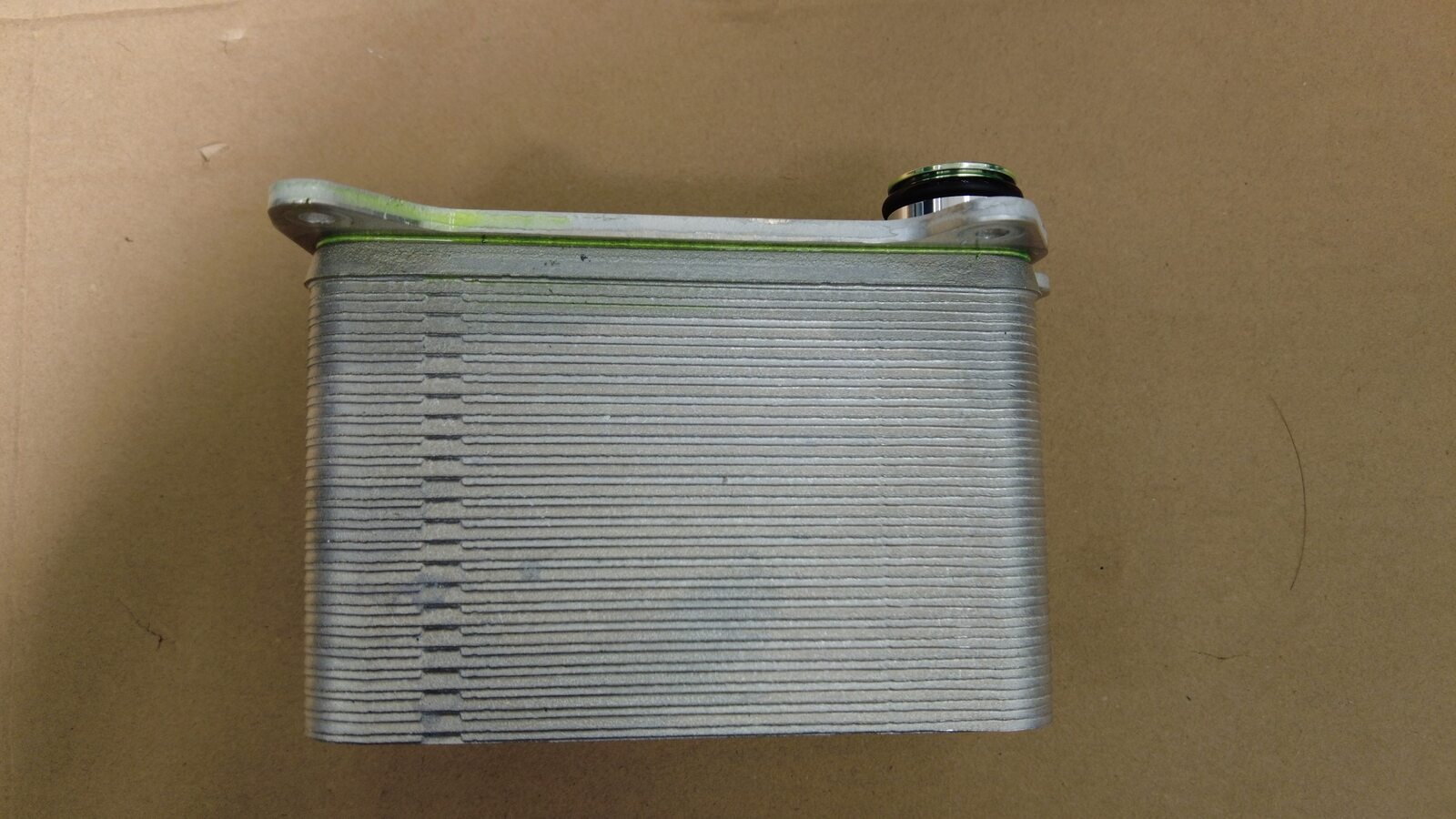

  17. 将冷却器从车辆上拆下。

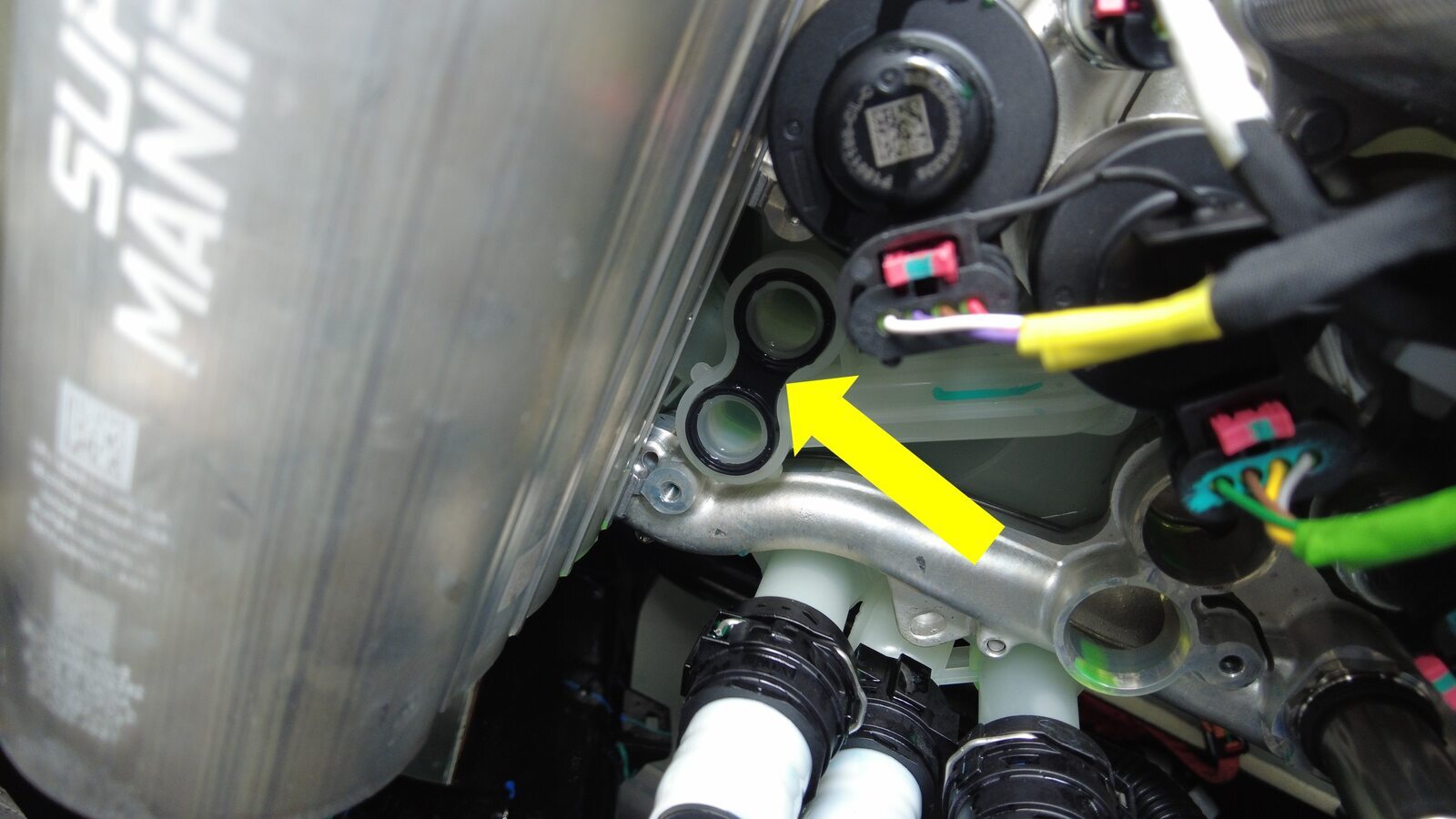

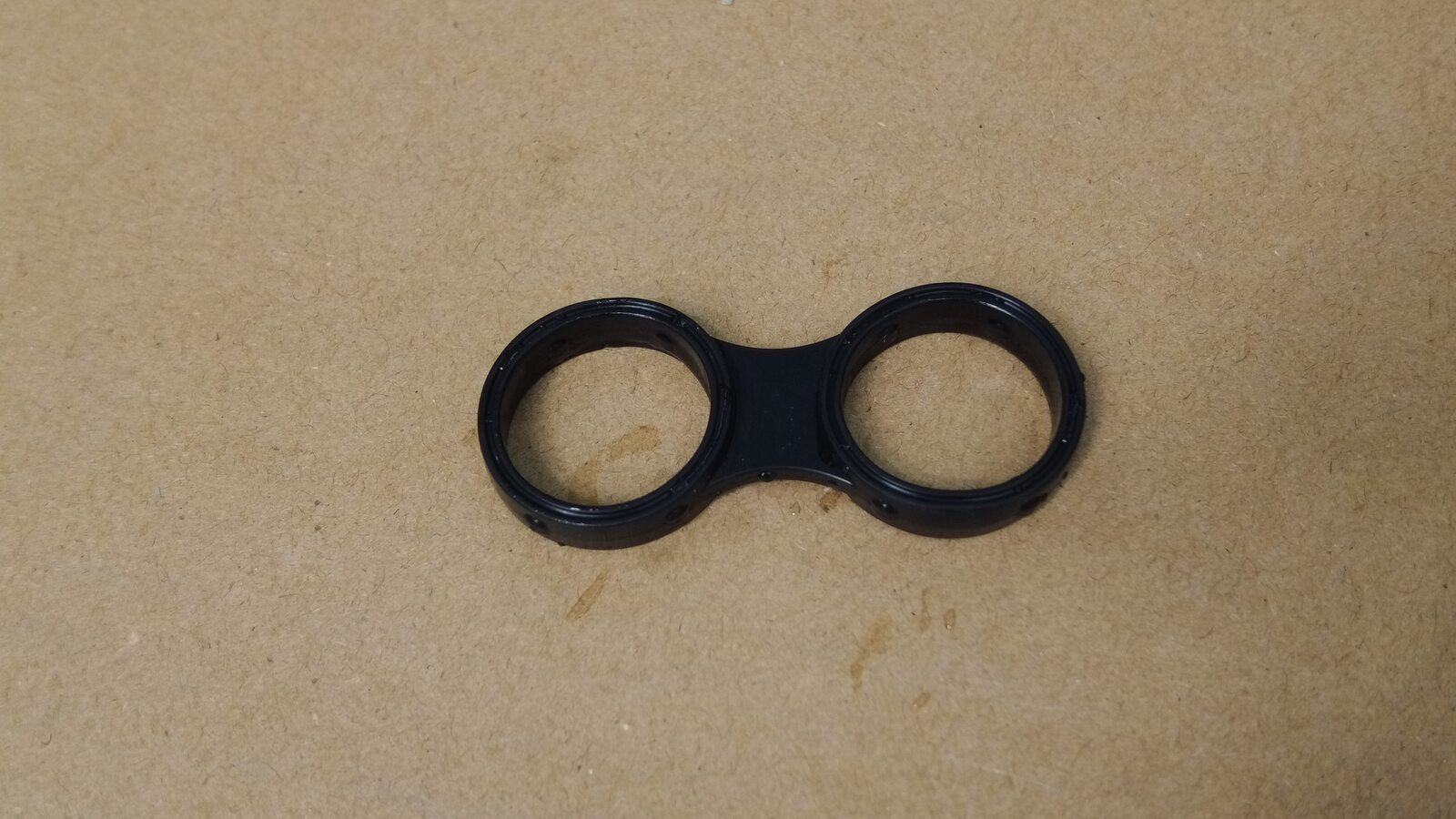

  18. 将冷却器垫片从超级歧管上拆下并弃置。

安装

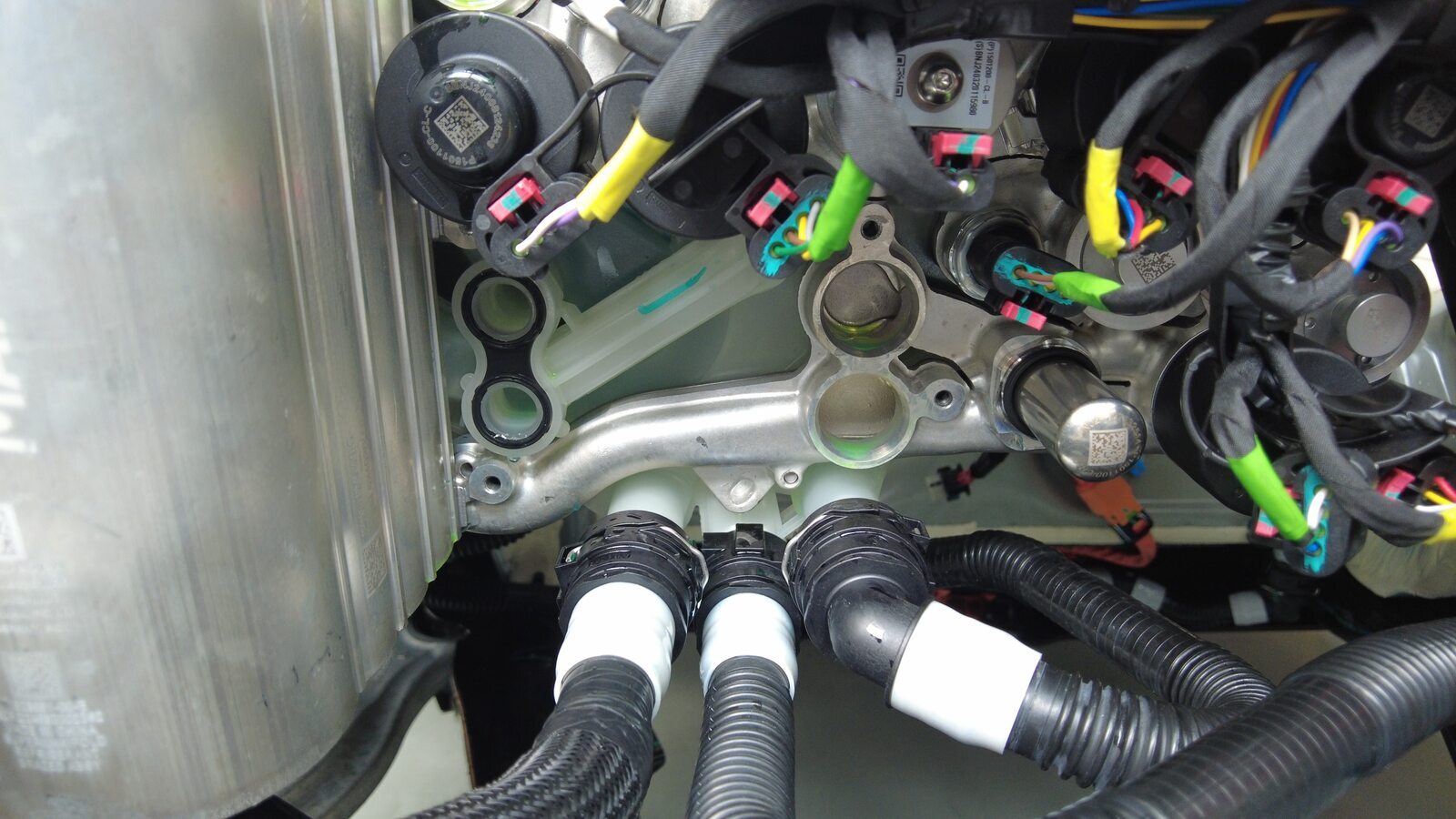

  1. 将新的冷却器垫片安装到超级歧管上。
  2. 将冷却器安装到超级歧管上。
    Informational PurposesAn informational icon, calling your attention
    使用适当的空调机油润滑冷却器上的 O 型环。请参阅液体和容量了解空调机油规格。手动拧紧将冷却器固定到超级歧管的螺栓。
  3. 紧固将冷却器固定到超级歧管的螺栓(4 个)。
    8 Nm (5.9 lbs-ft)
    Informational PurposesAn informational icon, calling your attention

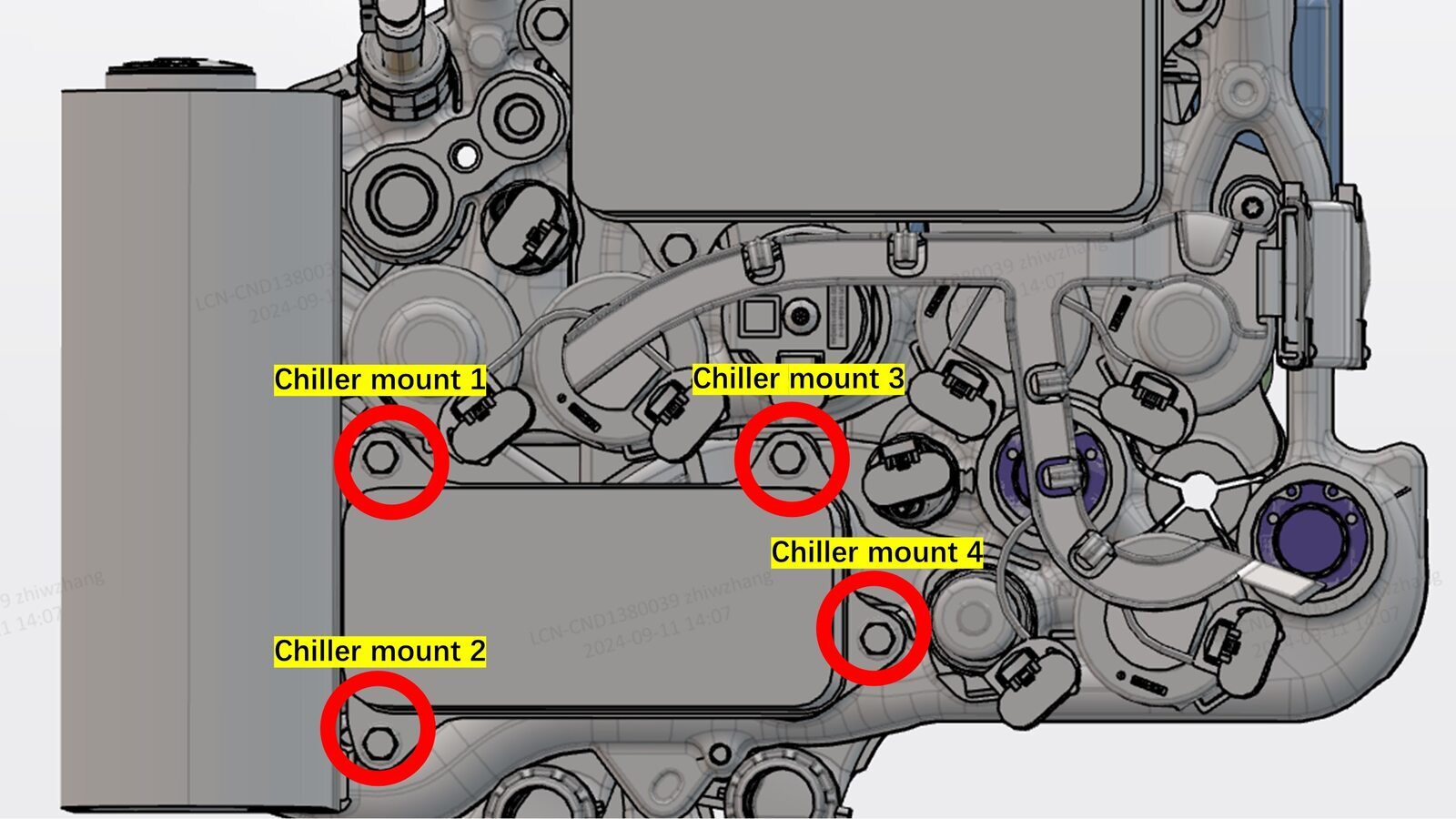

    按照下图所示顺序紧固螺栓:
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
  4. 使用车间毛巾擦除多余冷却液。
  5. 将冷却器膨胀阀线圈安装到膨胀阀上。
    Informational PurposesAn informational icon, calling your attention
    将膨胀阀线圈锁片与超级歧管正确对齐。对膨胀阀线圈执行推拉推测试,确保线圈正确锁定。
  6. 连接冷却器膨胀阀电气连接器。
    Warning IconA warning icon, calling your attention to a possibly risky situation
    警告
    将红色锁片推向连接器以接合锁止机构。切勿向下按压或向上拉动红色锁片。
  7. 在超级歧管至压缩机空调管路的超级歧管侧安装新密封垫圈,然后用少量的适当空调机油润滑垫圈。请参阅液体和容量了解空调机油规格。
  8. 将超级歧管至压缩机空调管路放置到超级歧管上,然后手动拧紧将空调管路固定到超级歧管的螺栓。
  9. 紧固将超级歧管至压缩机空调管路固定到超级歧管的螺栓。
    22 Nm (16.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    推荐使用以下工具:
    • 13 毫米套筒
  10. 执行真空泄漏测试、机油加注,以及空调制冷剂重新加注。请参阅空调制冷剂 (如有需要,添加制冷剂)(回收和加注) (Maintenance)
  11. 执行冷却系统真空重新加注程序。请参阅冷却系统 - 真空重新加注
  12. 取走放置在车辆前部下方的液体收集器。
  13. 连接低压电池。请参阅低压电源(断开和连接)
  14. 解锁车辆网关。请参阅网关(解锁)
  15. 在触摸屏上执行以下步骤。
    1. 点击Service Mode > Thermal > Coolant System > Stop Thermal Fill Drain,以完成例行程序。
    2. 点击Service Mode > Thermal > Coolant System > Coolant Purge Start,选择Run以启动例行程序, 然后等待例行程序完成。
      Informational PurposesAn informational icon, calling your attention
      确保车辆未处于“前进”挡,将车辆换至“前进”挡时,此例行程序将停止。测试将持续约 10 分钟。测试中,速度将在 3500-6500 RPM(怠速 = 约 1500 RPM)之间变化,启动的阀门将在串联和并联之间切换。如果速度在 7000 RPM 左右徘徊,则表示冷却液泵存在气锁状况,请再次执行真空加注。继续加注冷却液并排空空气,直至冷却液液位介于罐上的 NOM 线与 MAX 线之间。
  16. 安装前流线型护板。请参阅面板 - 流线型护板 - 前(拆卸和更换)
  17. 安装前备箱储物单元。请参阅前备箱储物单元(拆卸和更换)
  18. 检查冷却液液位,必要时加满,然后安装冷却液罐罐盖。
    Informational PurposesAn informational icon, calling your attention
    确保冷却液液位处于 "Max" 线处。
    Informational PurposesAn informational icon, calling your attention
    如果冷却液流失量超过 1 升,则需要重新进行真空重新加注。
  19. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击Thermal > Sensors and Valves > Run Heat Pump Commissioning > Run,例行程序完成后立即关闭页面。
  20. 退出“维护模式”。请参阅维护模式
  21. 安装驾驶室进气槽。请参阅风管 - 进气 ((拆卸和更换))
  22. 安装高效分子空气 (HEPA) 过滤器总成。请参阅维修套件 - 高效空气分子和活性炭过滤器 ((拆卸和更换))
