高压接头 - 逆变器 - 3DU - 后 ((拆卸和更换))

校正代码 4020020402 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格高压接头 - 逆变器 - 3DU - 后 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将后驱动单元高压电缆支架固定到后驱动单元的螺栓
10 Nm (7.4 lbs-ft)
  • 已绝缘
    • 10 毫米套筒
  • 电工保护手套
  • 电工保护手套
重复使用
将高压接头固定到后驱动单元的螺栓
6 Nm (4.4 lbs-ft)
  • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
  • T30 梅花套筒
更换

拆卸

  1. 断开低压电源。请参阅低压电源(断开和连接)
  2. 拆下第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  3. 执行车辆高压禁用程序。请参阅车辆高压禁用程序
  4. 拆下中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))

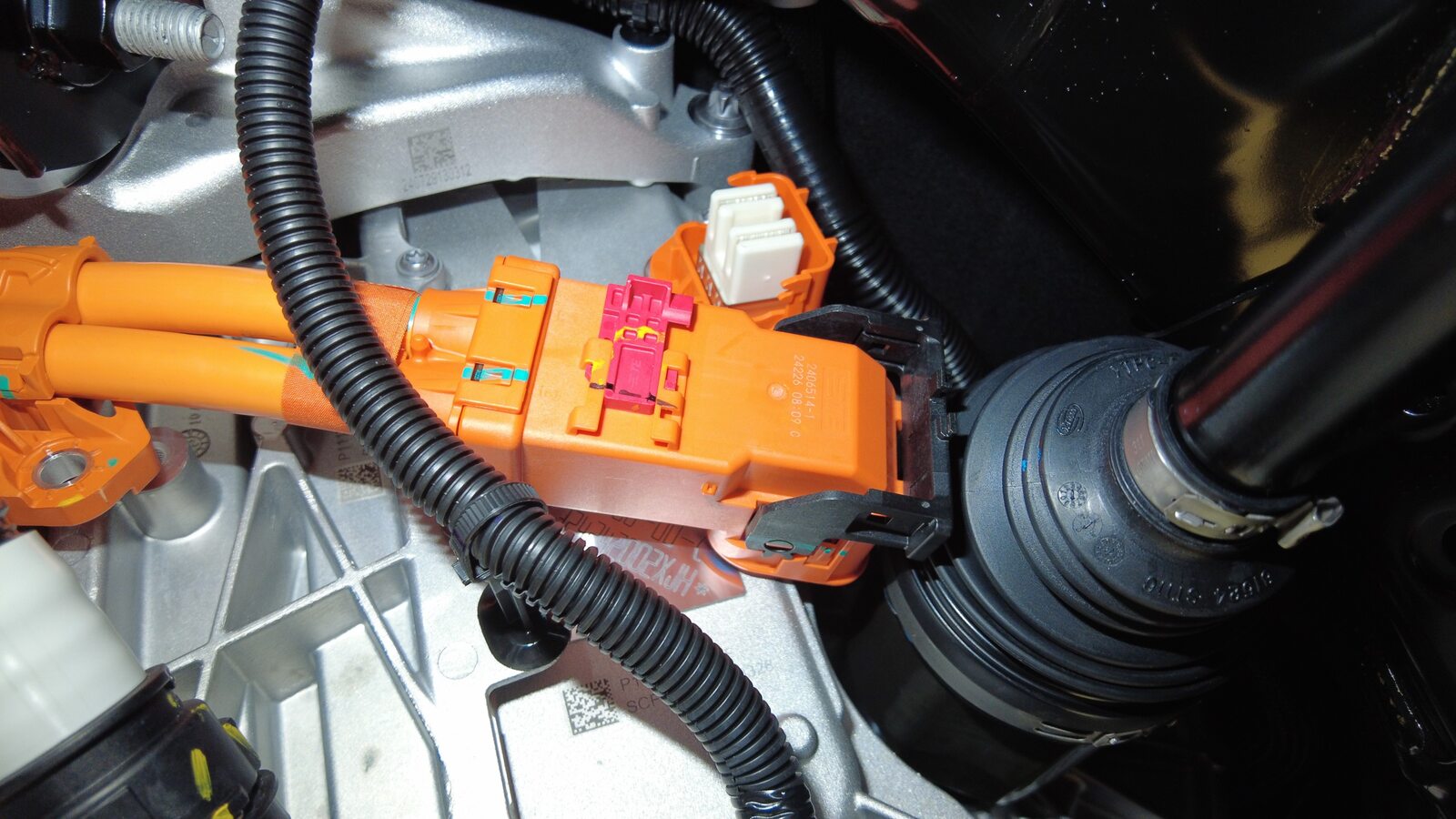

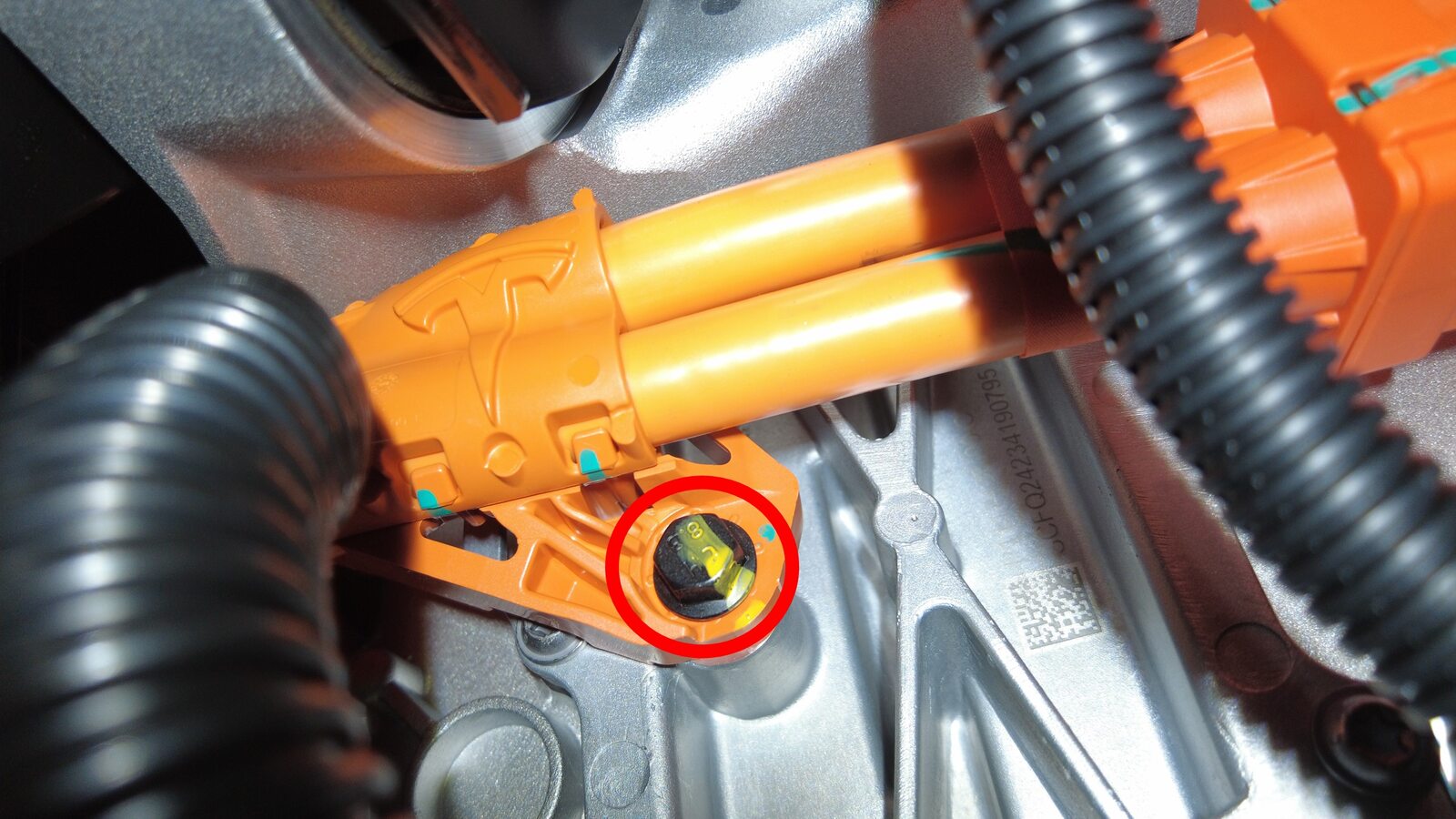

  5. 拆下将后驱动单元高压电缆支架固定到后驱动单元的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 已绝缘
      • 10 毫米套筒
    • 电工保护手套
    • 电工保护手套

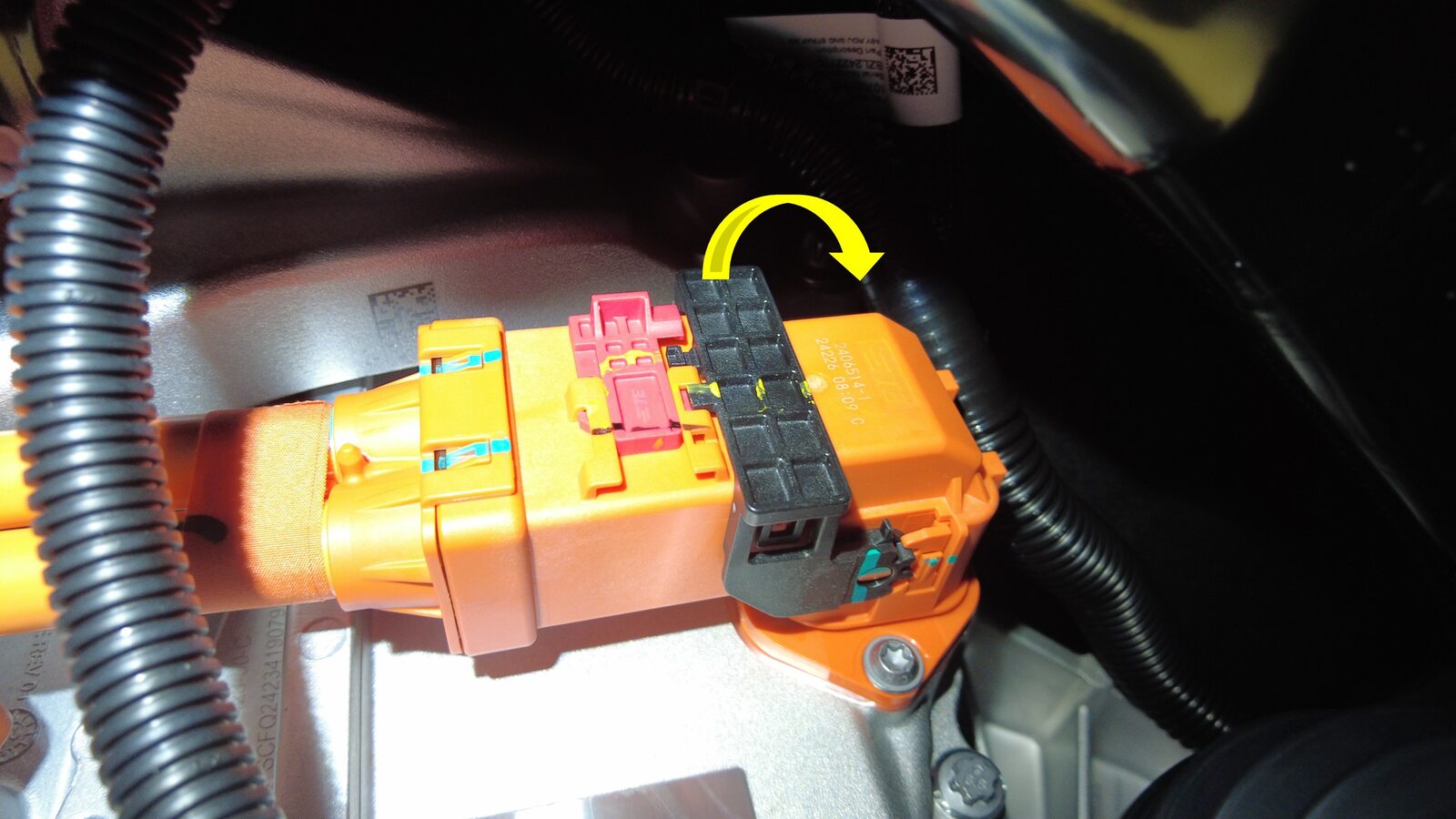

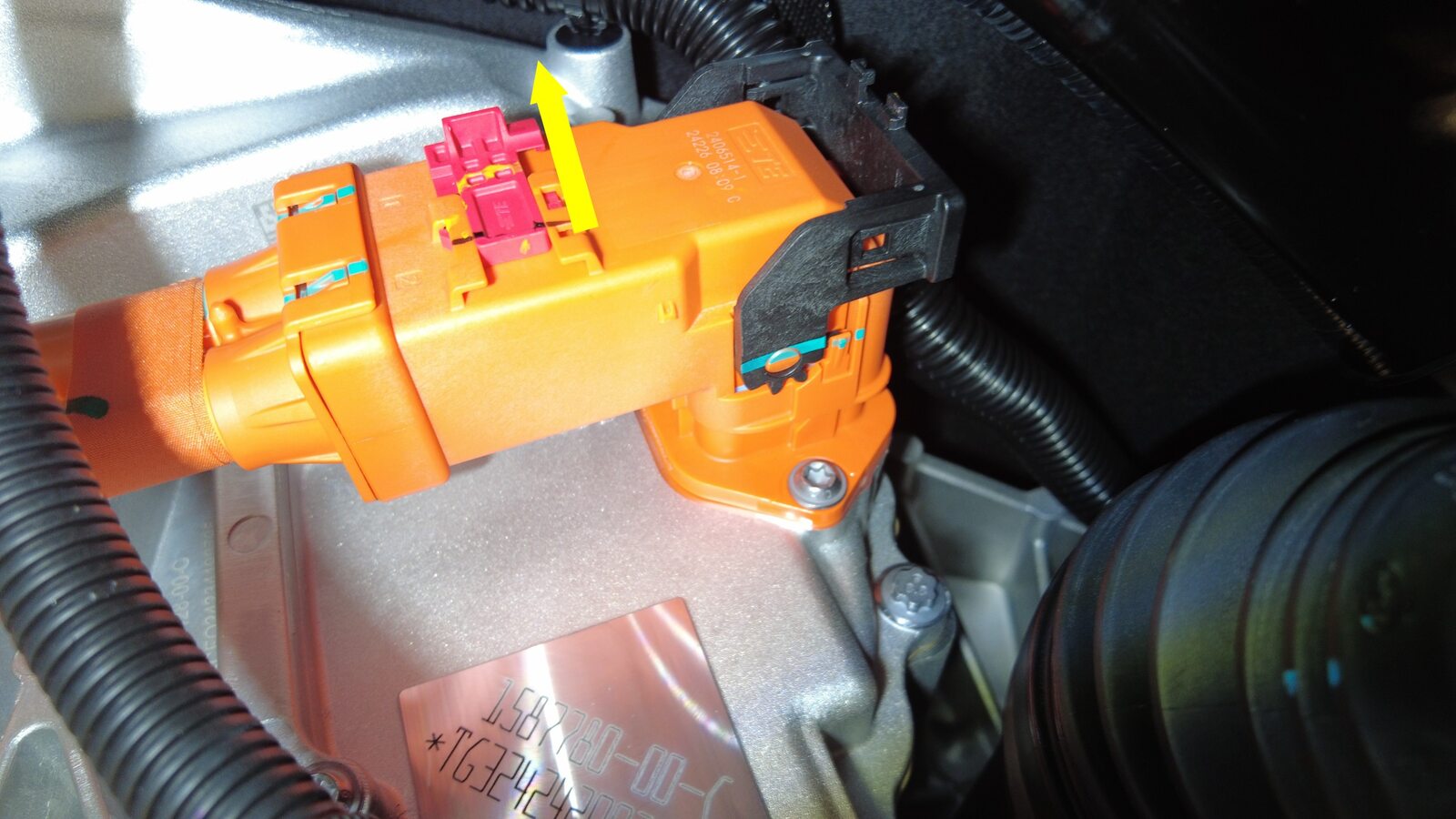

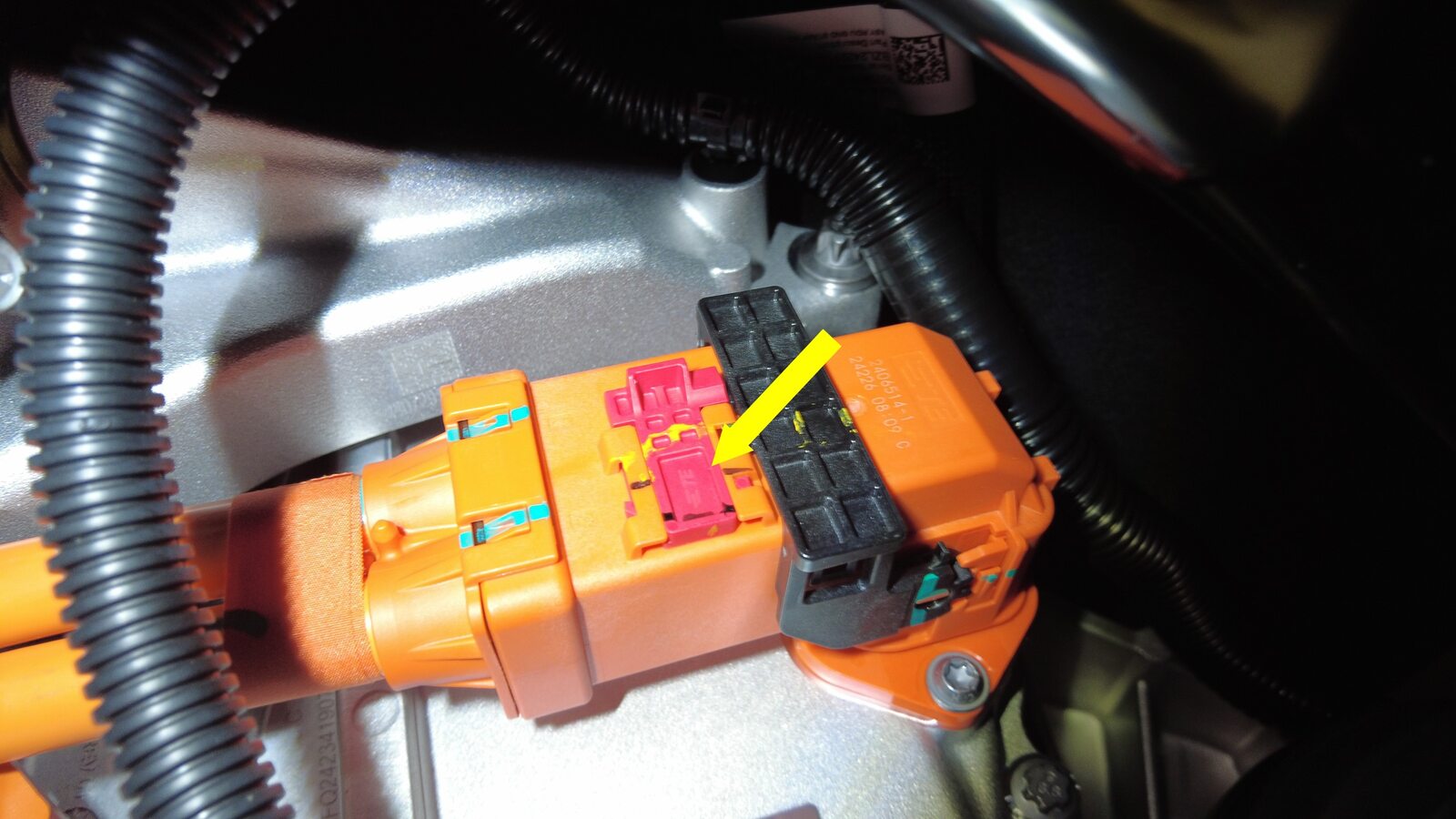

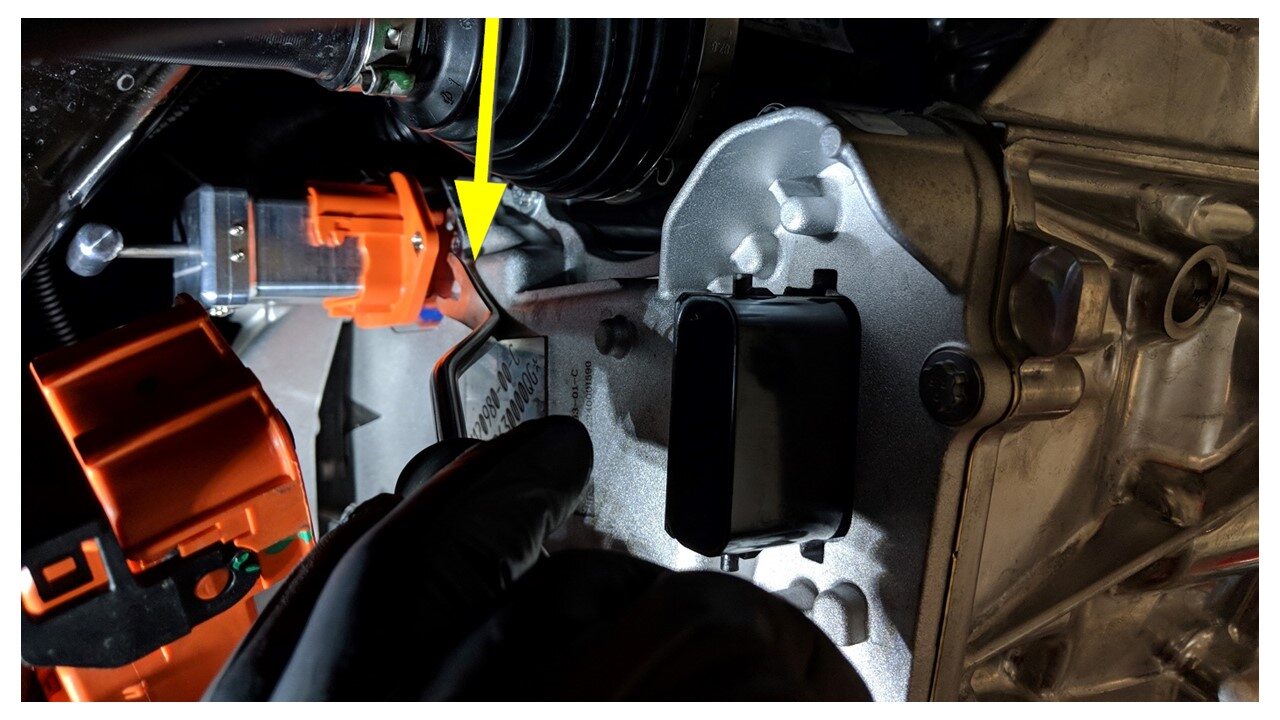

  6. 滑动释放装置,将后驱动单元至高压电池线束处的高压电池后驱动单元连接器把手从固定位置解锁。

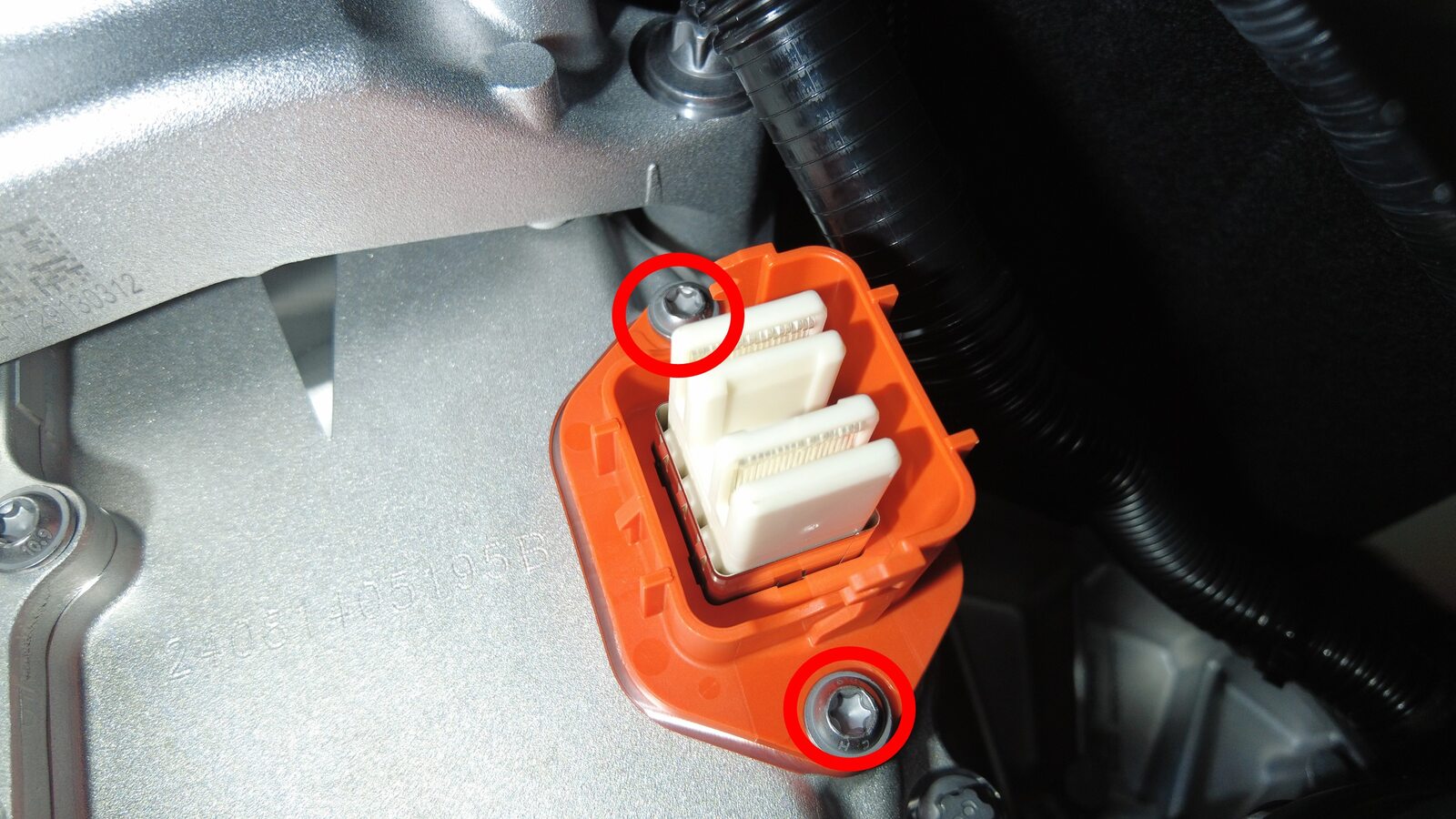

  7. 拆下将高压接头固定到后驱动单元的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • T30 梅花套筒

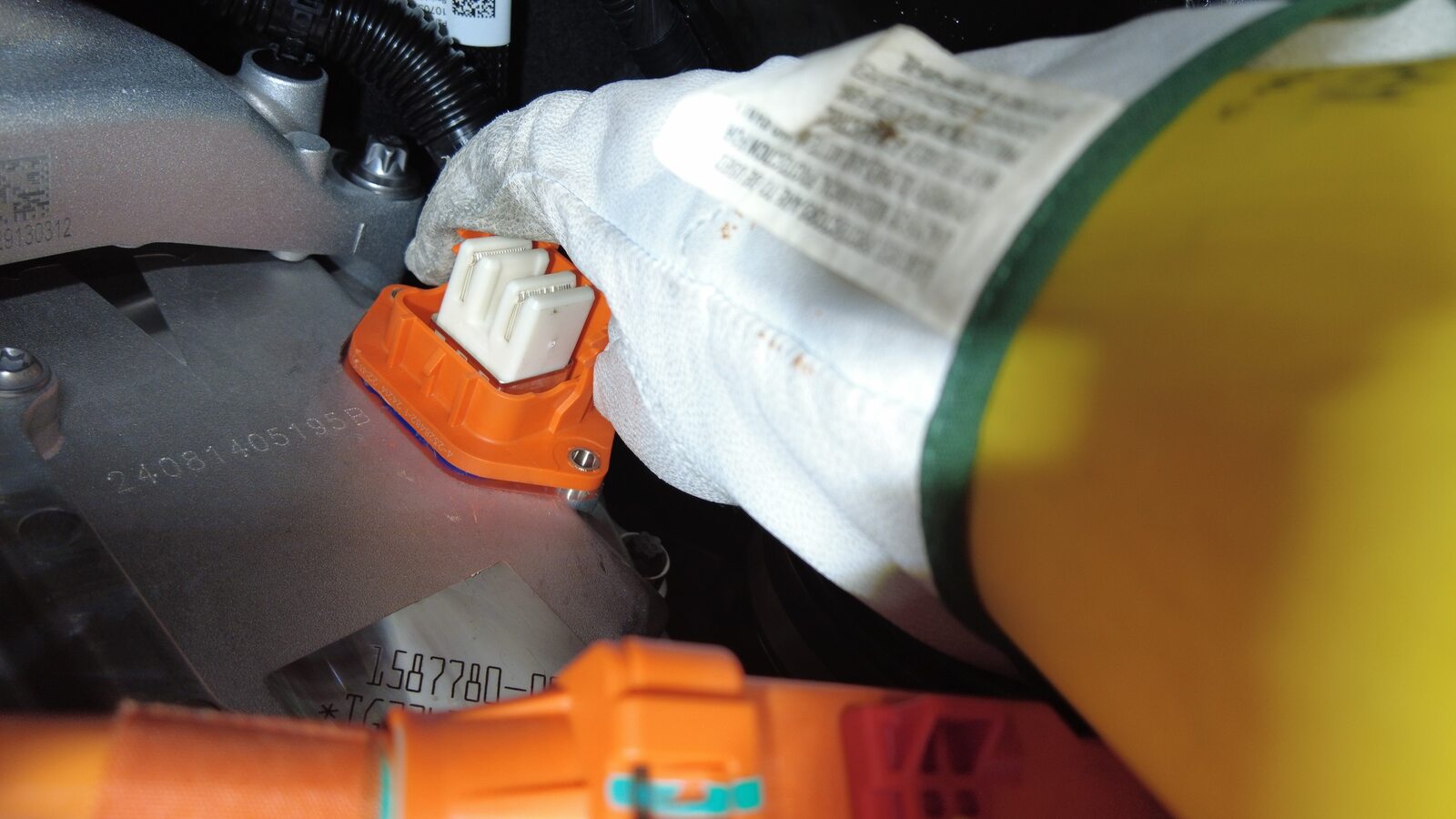

  8. 将后驱动单元接头从后驱动单元上拆下。

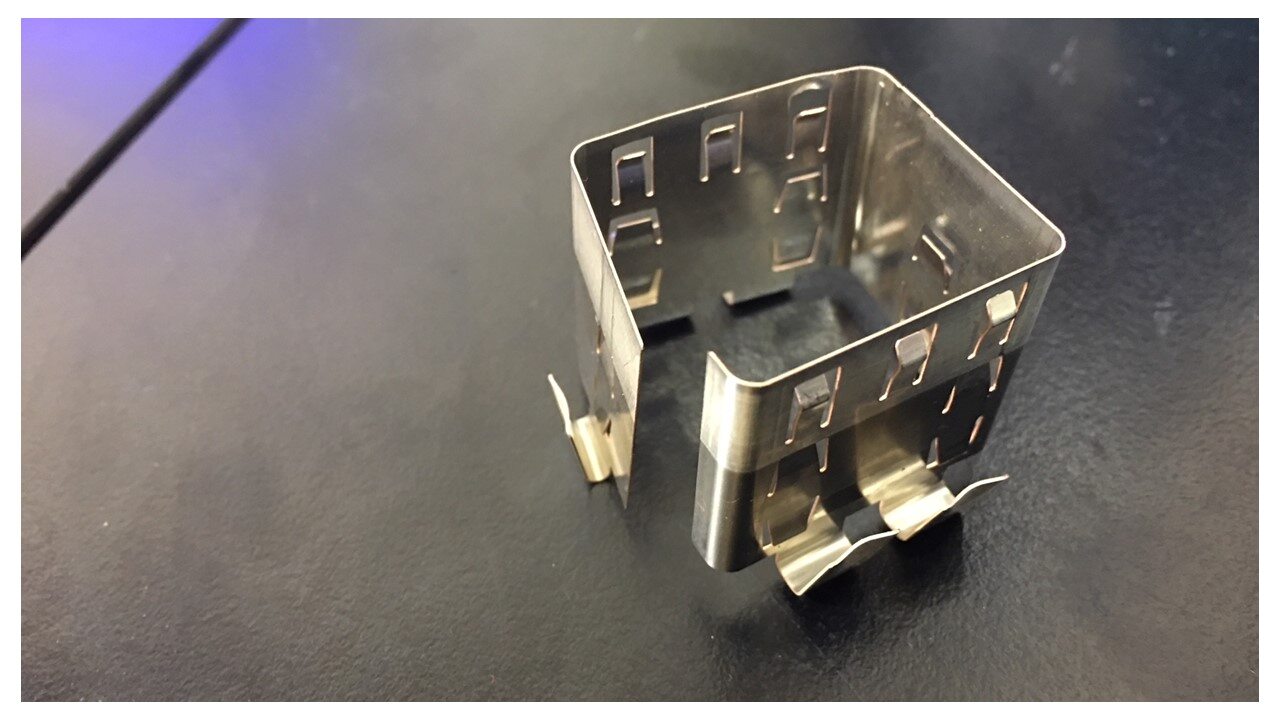

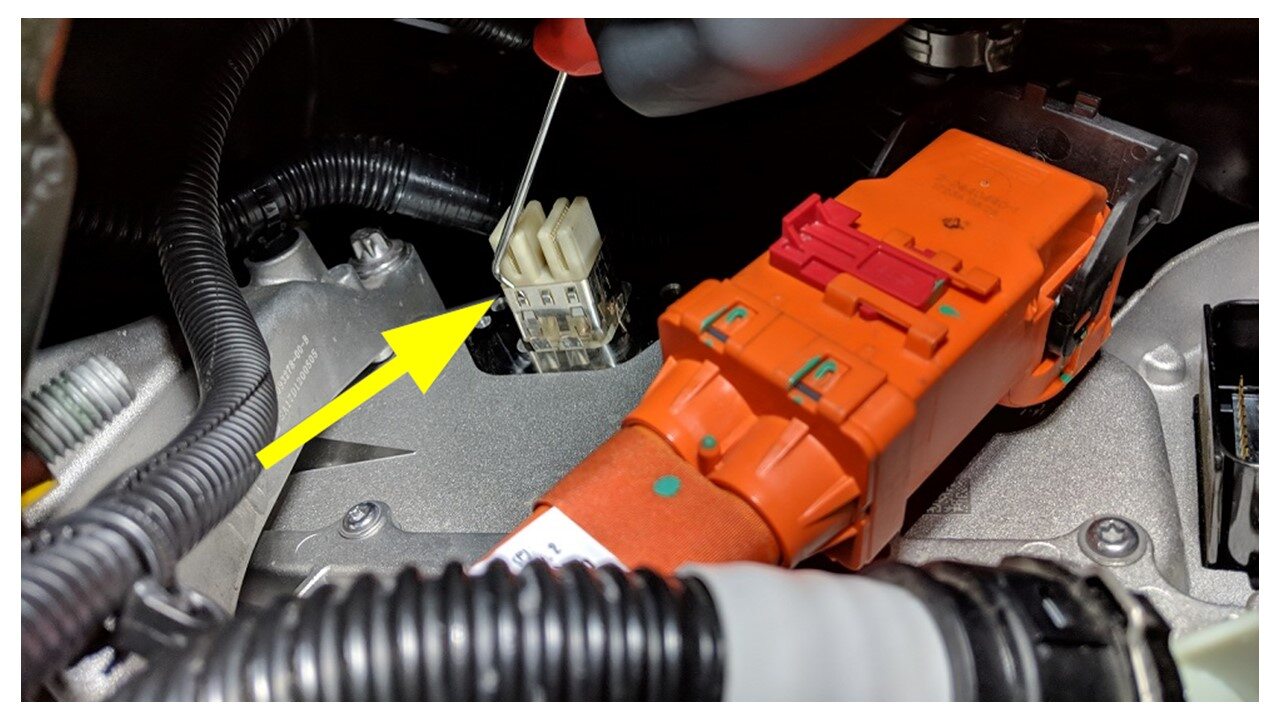

  9. 将接头固定件从后驱动单元上拆下。

安装

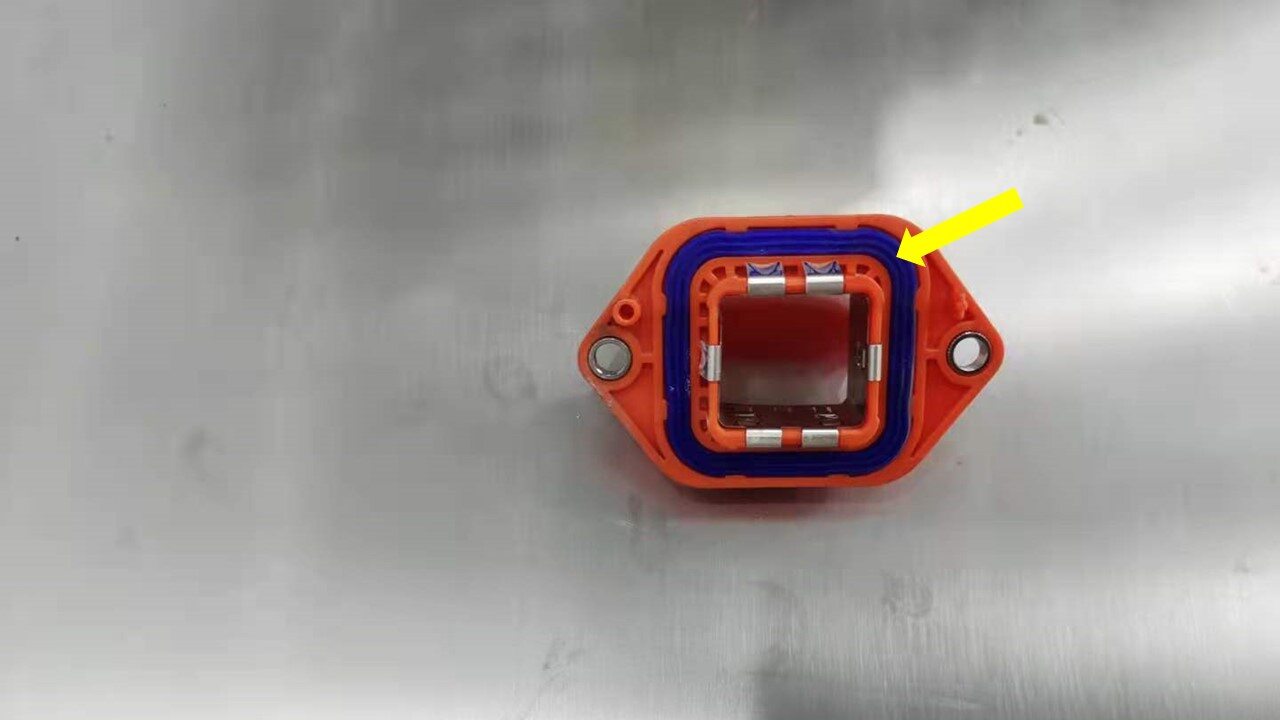

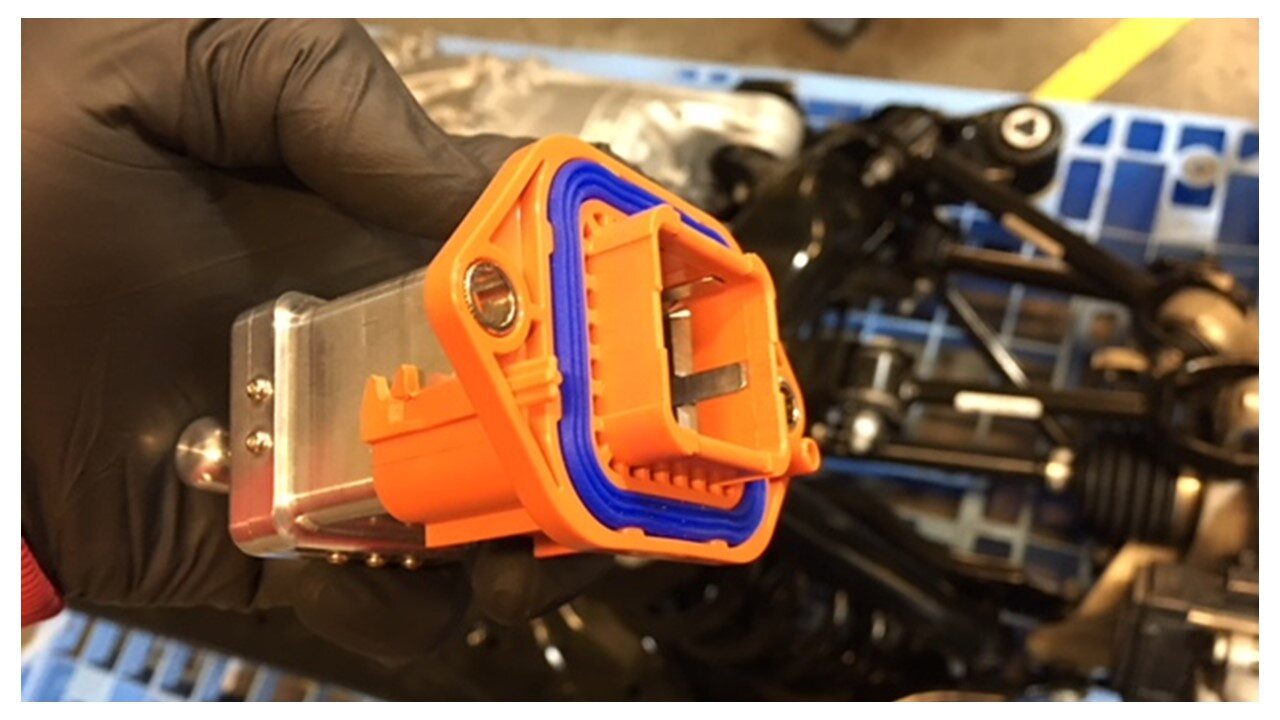

  1. 做好准备工作,以便将新的变流器高压接头安装到后驱动单元上。
  2. 将后驱动单元接头安装到后驱动单元上。
  3. 安装将高压接头固定到后驱动单元的螺栓(2 个)。
    6 Nm (4.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 3/8 英寸棘轮扳手,带轮盘转换,ZEBRA 3/8 英寸 72 齿 175 毫米反向棘轮
    • T30 梅花套筒
  4. 执行变流器漏气测试。请参阅变流器漏气测试
  5. 安装将后驱动单元高压电缆支架固定到后驱动单元的螺栓。
    10 Nm (7.4 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 已绝缘
      • 10 毫米套筒
    • 电工保护手套
    • 电工保护手套
  6. 安装中间流线型护板。请参阅流线型护板 - 中 ((拆卸和更换))
  7. 连接低压电源。请参阅低压电源(断开和连接)
  8. 安装第二排座椅下部座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  9. 将车辆驶离双柱举升机。请参阅举升车辆 - 双支撑架
