线束 - 充电器输出至直流电 ((拆卸和更换))

校正代码 1630011102 FRT 0.00 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

  • 1076921-00-A Fluke 数字万用表 1587
  • 1130480-02-A 纤细测试探针
  • 1076927-00-A Hioki 电阻计 RM 3548
  • 1076928-00-A 测试探针 - Hioki 9461
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

只有接受过高压安全意识培训并完成全部所需认证课程(如适用)的维修技工才允许执行此程序。处理高压线缆、母排或接头时,务必全程穿戴最低防护等级为 0 (1000V) 的适当个人防护装备 (PPE)高压绝缘手套。有关其他安全信息,请参阅技术注意事项 TN-15-92-003高压安全意识注意事项

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行暴露在高压之下的任何程序之前,请取下佩戴的所有首饰(手表、手链、戒指、项链、耳环、身份牌、穿刺饰品等),并取出口袋中的所有物品(钥匙、硬币、钢笔、铅笔、工具、钮扣等)。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告
如果需要为了安全地执行程序而佩戴矫正护目镜,请确保护目镜牢固地固定到头上并且不会掉落。
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

执行此程序时需要穿戴适当的个人防护装备 (PPE):

  • 高压 (HV) 绝缘手套
  • 皮革手套保护罩
  • 高压绝缘手套测试仪
  • 护目镜
  • 电气绝缘保护安全鞋
Warning IconA warning icon, calling your attention to a possibly risky situation
警告

手套充气机是测试高压绝缘手套的唯一推荐方式。开始此程序前,需确认两只高压绝缘手套均通过测试。如果任何一只手套未通过充气检测,则需弃置这副手套。

Warning IconA warning icon, calling your attention to a possibly risky situation
警告

确保高压绝缘手套未过期。高压绝缘手套有效期为印在手套上的测试日期后 12 个月内,但首次使用后,即使手套仍处于上述 12 个月有效期内,也只能使用 6 个月。

扭矩规格

表 1. 扭矩规格线束 - 充电器输出至直流电 ((拆卸和更换))
描述 扭矩值 推荐工具 重复使用/更换 备注
将负极输出至直流母排充电器线束固定到负极高压电池直流链路母排的螺母
4.5 Nm (3.3 lbs-ft)
  • 电工保护手套
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
  • 8 毫米套筒
更换
用于固定右侧高压电池仓母排罩的螺栓
3 Nm (2.2 lbs-ft)
  • 电工保护手套
  • 回旋头棘轮/回旋头扭矩扳手
  • T25 梅花套筒
重复使用
将高压电池仓正极母排固定到右侧高压电池仓母排罩的螺母
4.5 Nm (3.3 lbs-ft)
  • 电工保护手套
  • 4 英寸加长件
  • 回旋头棘轮/回旋头扭矩扳手
  • 8 毫米套筒
更换
将 700V 直流 63A 压缩机保险丝固定到右侧高压电池仓母排罩的螺母(2 个)将 700V 直流 63A 功率转换系统输出保险丝固定到右侧高压电池仓母排罩的螺母
4.5 Nm (3.3 lbs-ft)
  • 8 毫米套筒
  • 电工保护手套
  • 回旋头棘轮/回旋头扭矩扳手
更换

拆卸

  1. 将正极直流链路从高压电池仓上拆下。请参阅高压电池系统 - 高压电池电气部件 - 高压电池仓 - 直流链路 - 正极(拆卸和更换)

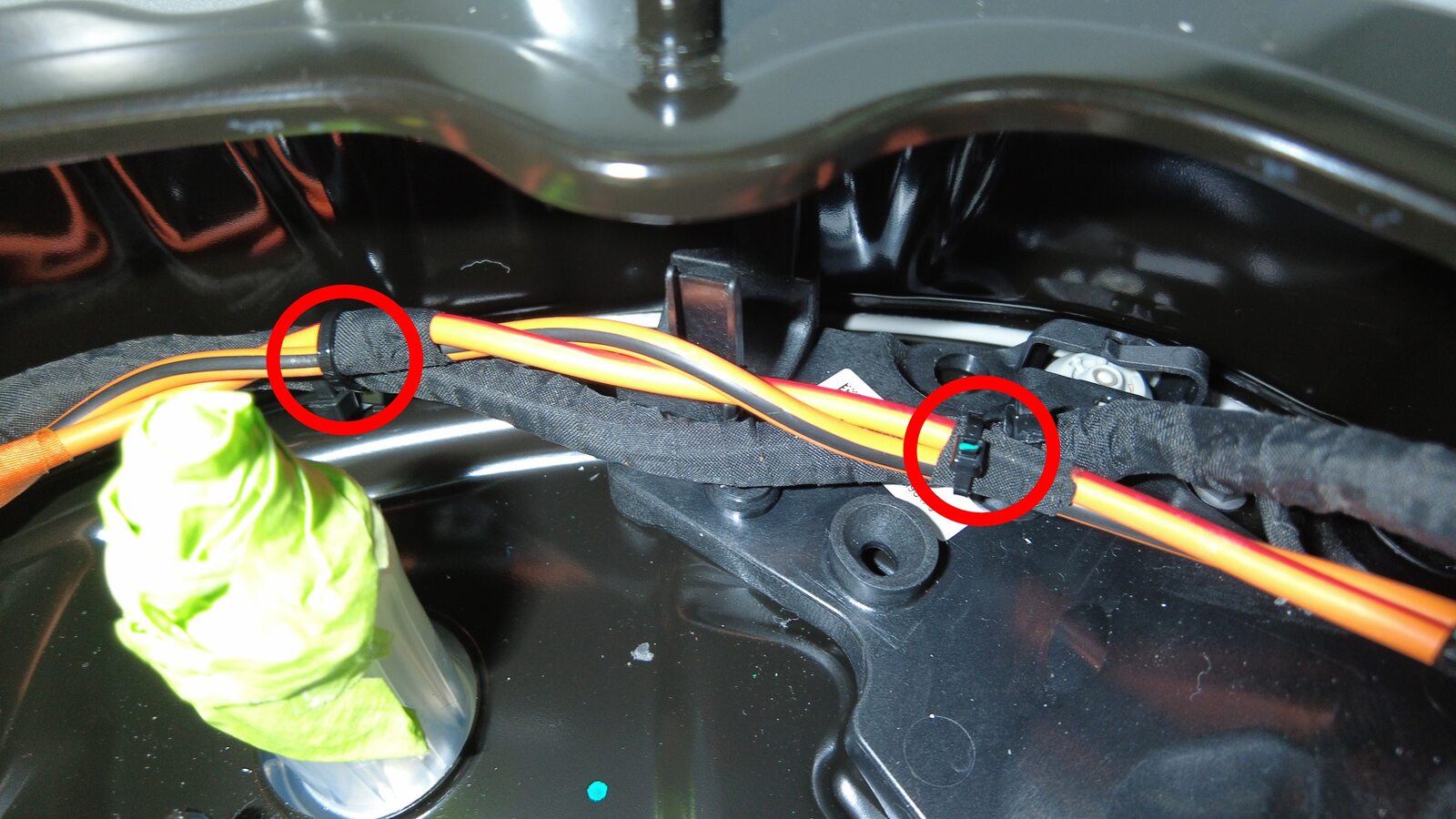

  2. 割断将超级线束固定到充电器输出至直流总线线束的电缆扎带。

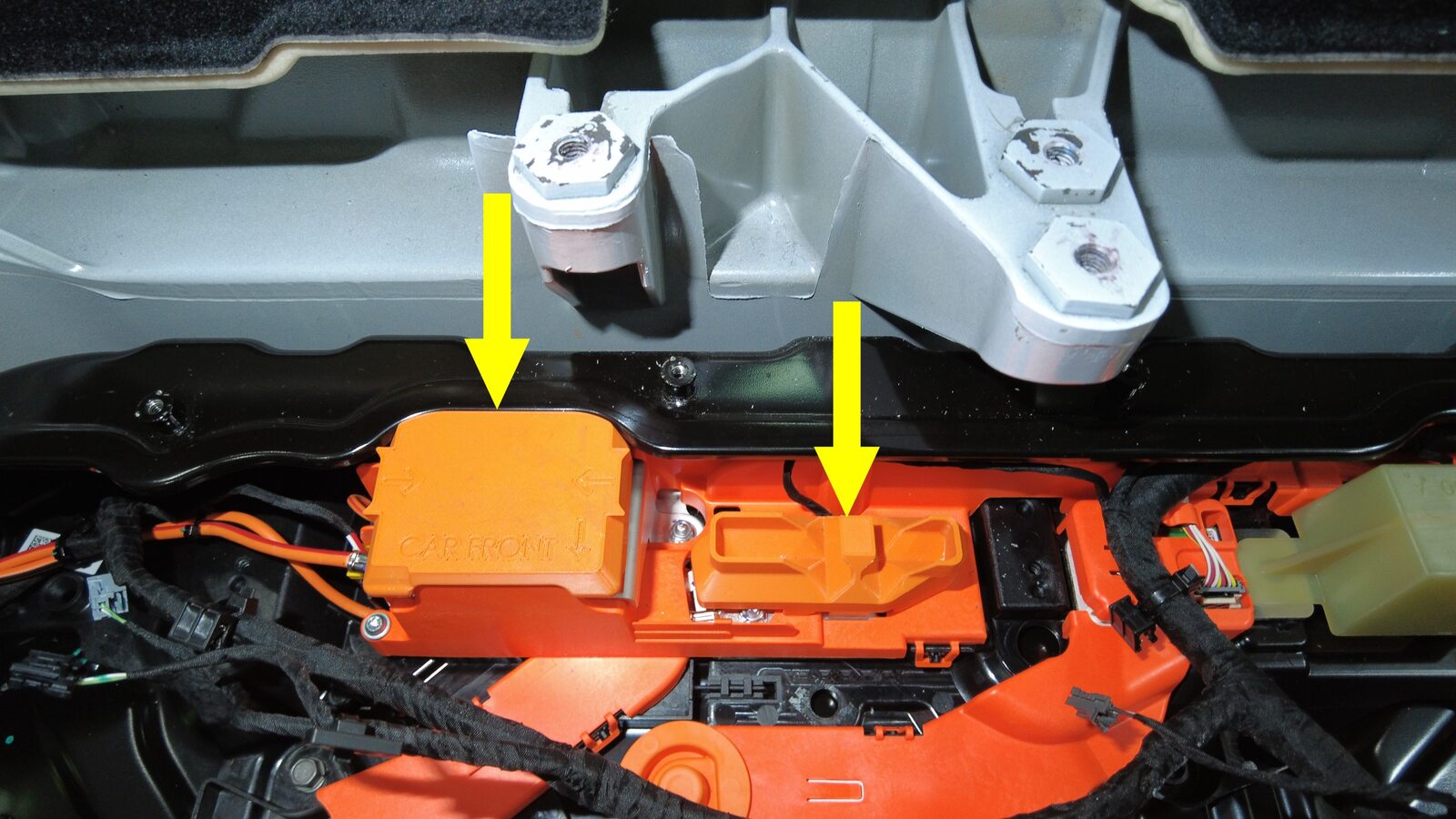

  3. 拆下保险丝绝缘体。

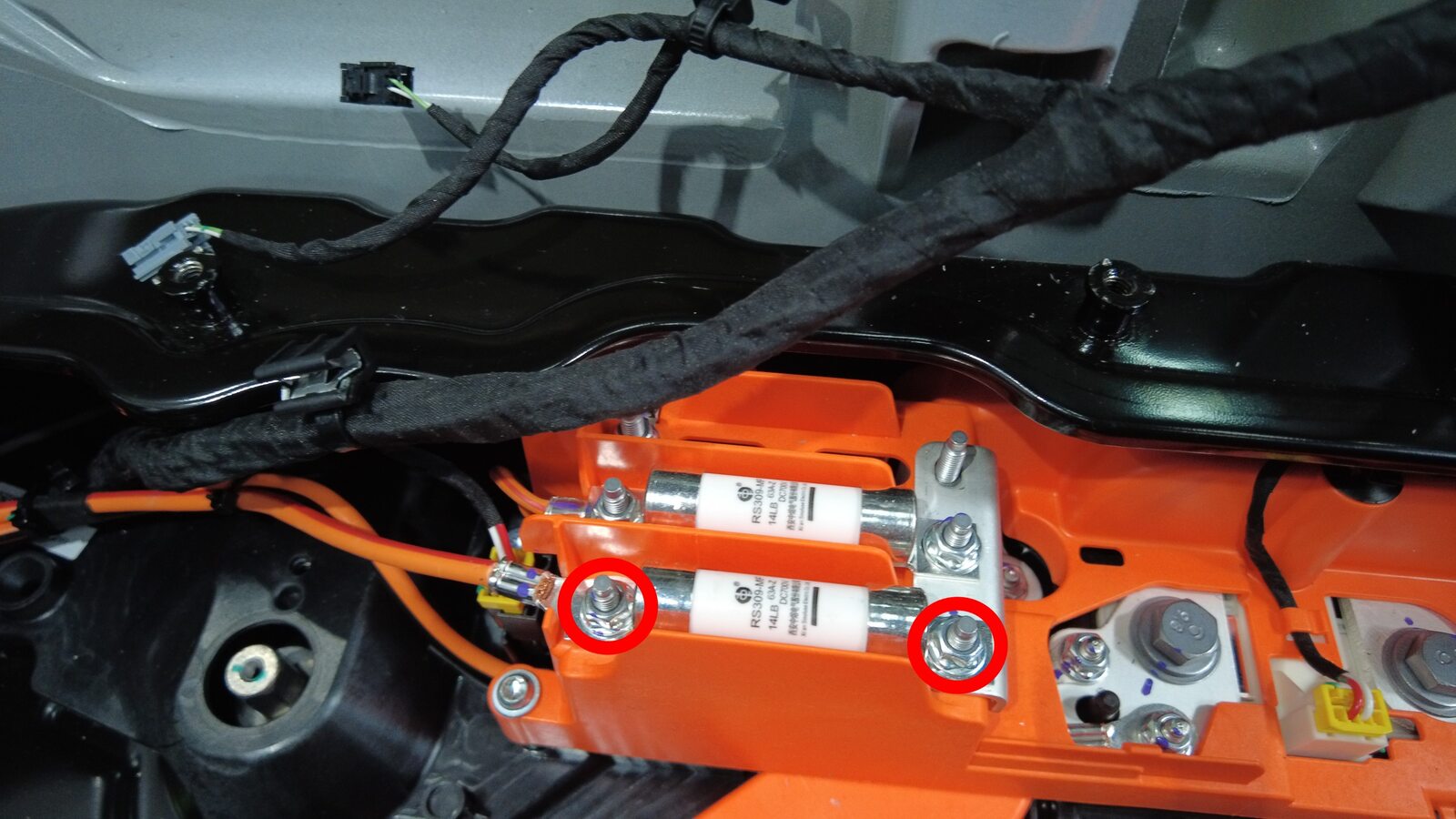

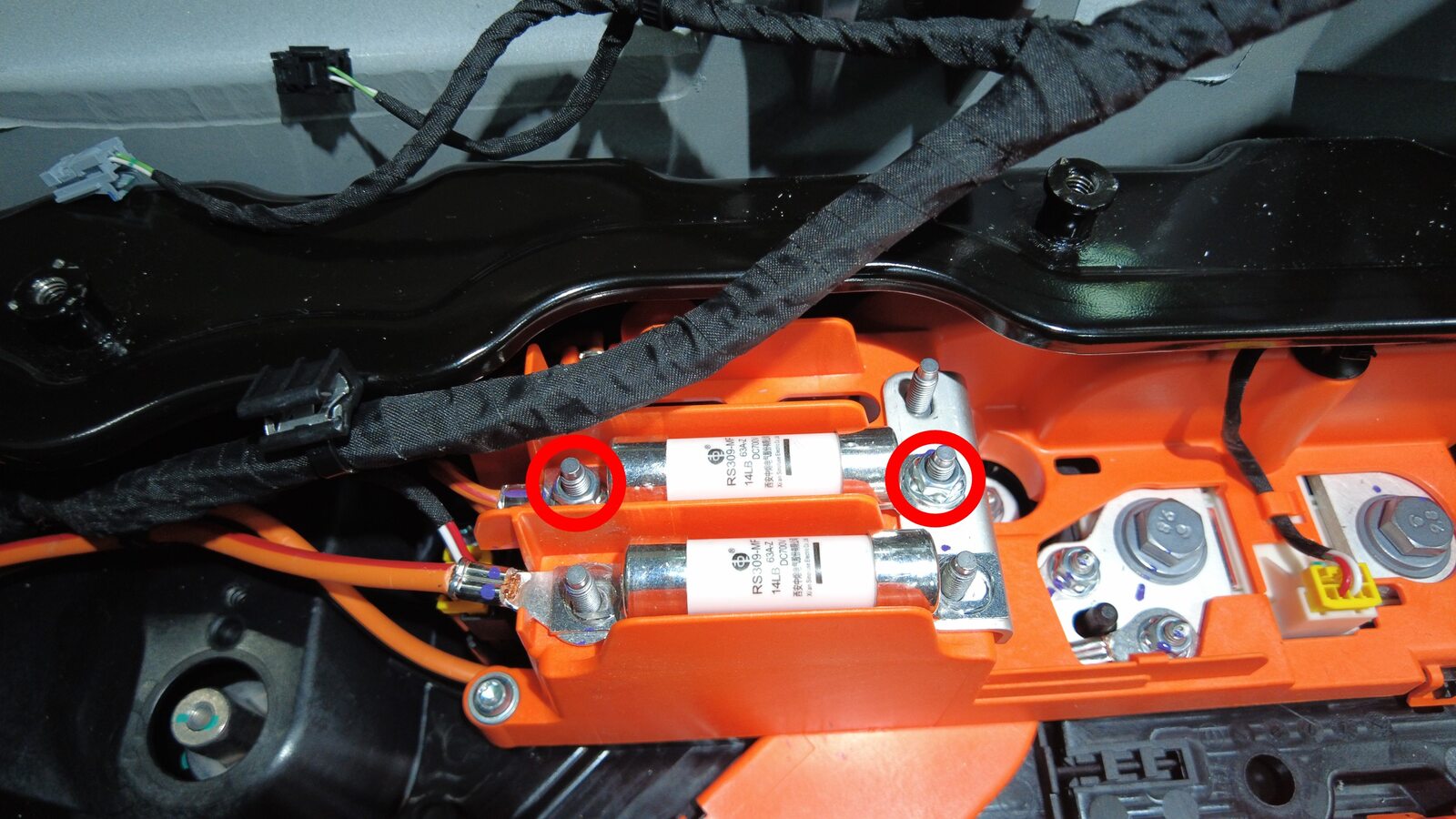

  4. 拆下 700V 直流 63A 功率转换系统输出保险丝。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
    • 电工保护手套
    • 回旋头棘轮/回旋头扭矩扳手
  5. 拆下 700V 直流 63A 压缩机保险丝。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
    • 电工保护手套
    • 回旋头棘轮/回旋头扭矩扳手

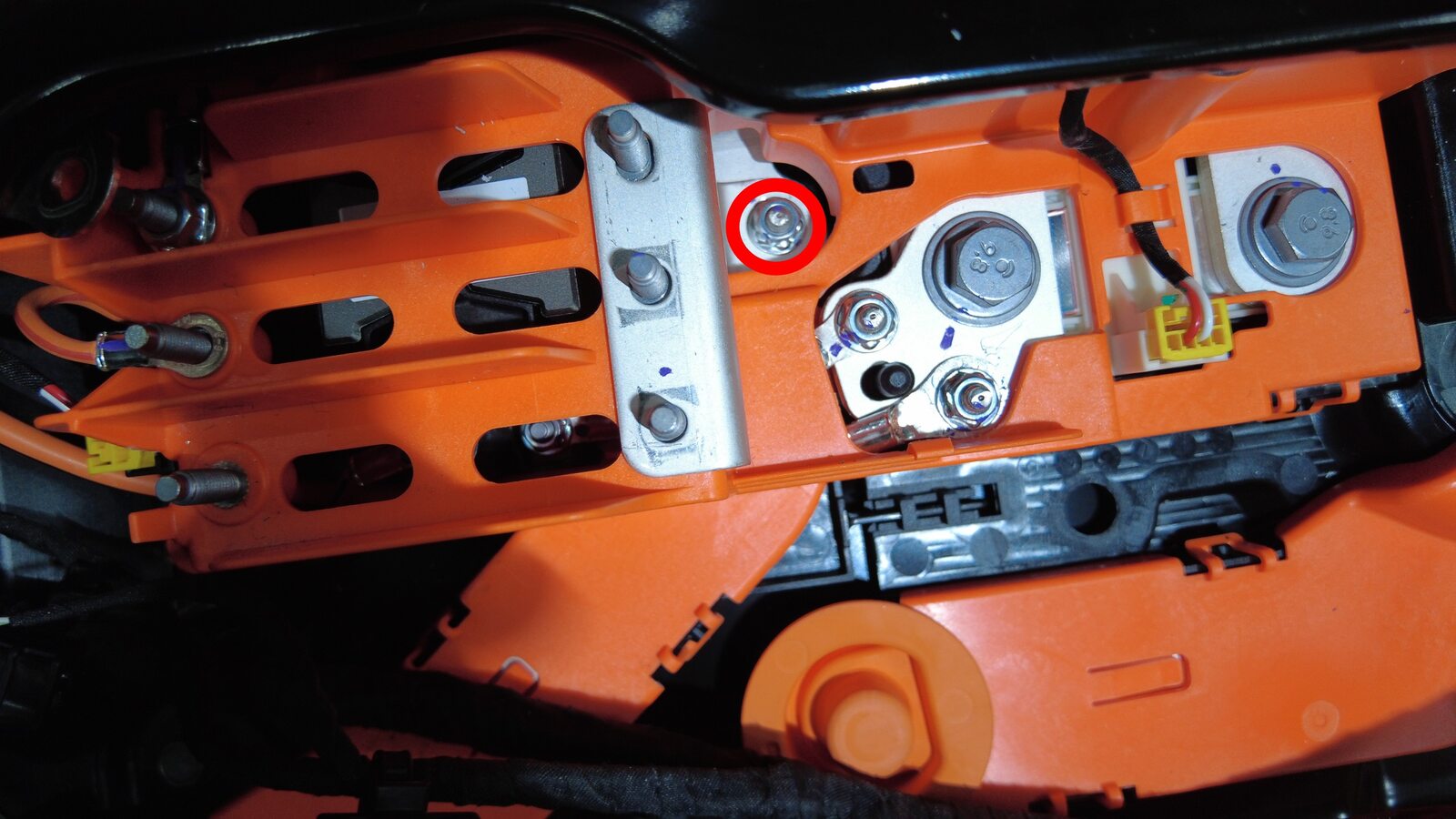

  6. 拆下用于固定高压电池辅助正极母排支架的螺母,然后拆下支架。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 电工保护手套
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 8 毫米套筒

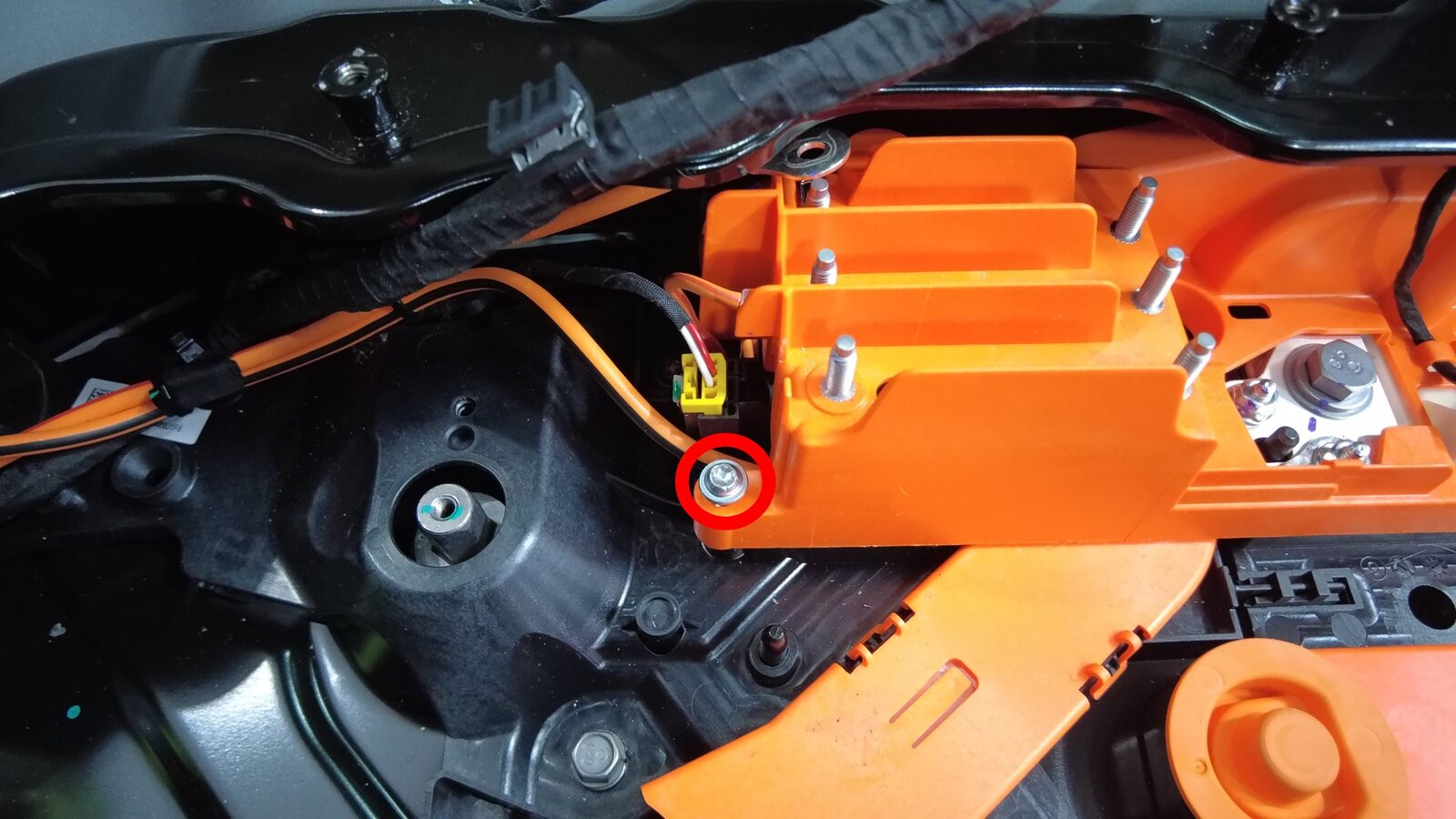

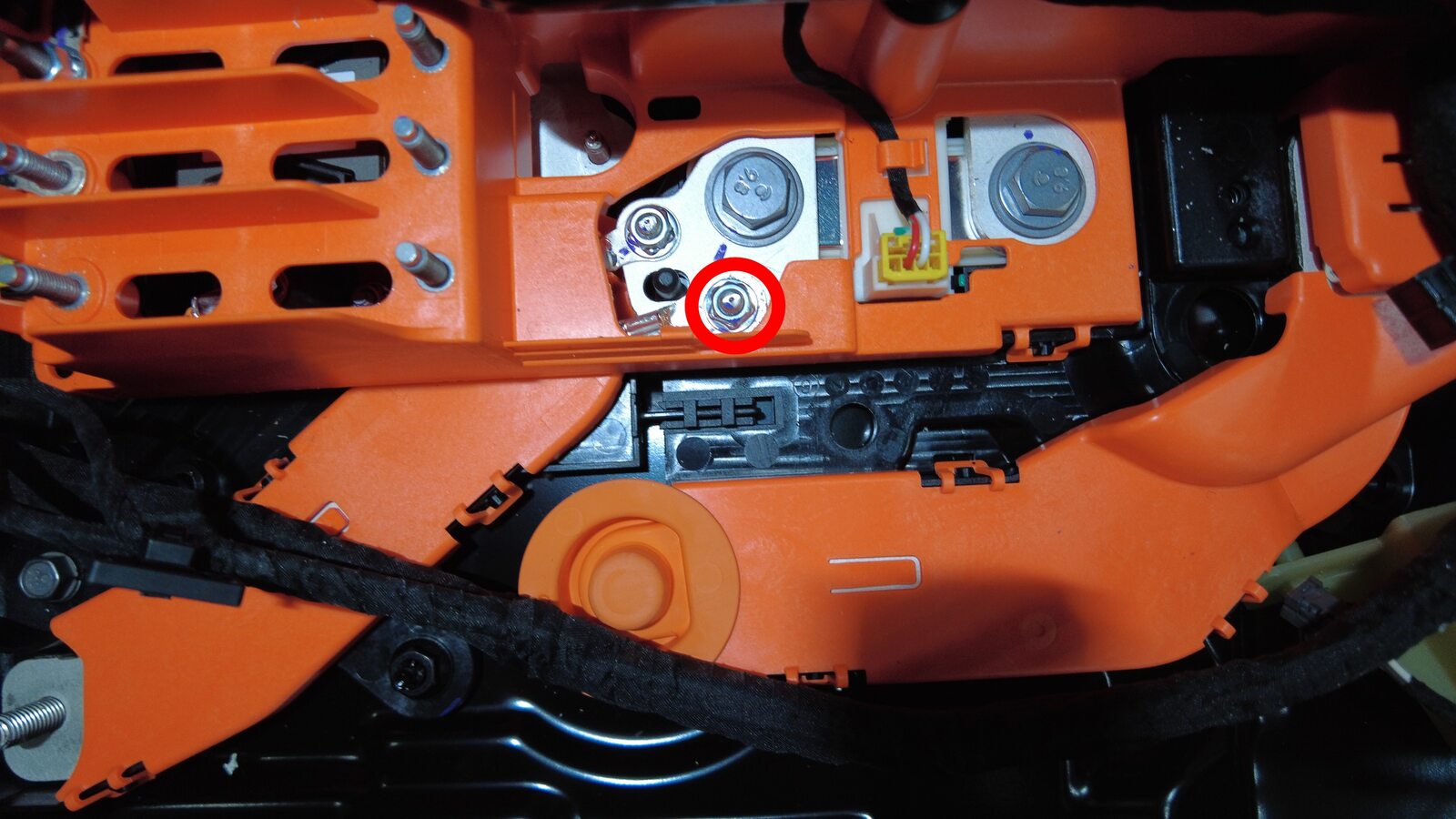

  7. 拆下将负极输出至充电器直流总线线束固定到高压电池负极直流链路母排的螺母。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 电工保护手套
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 8 毫米套筒

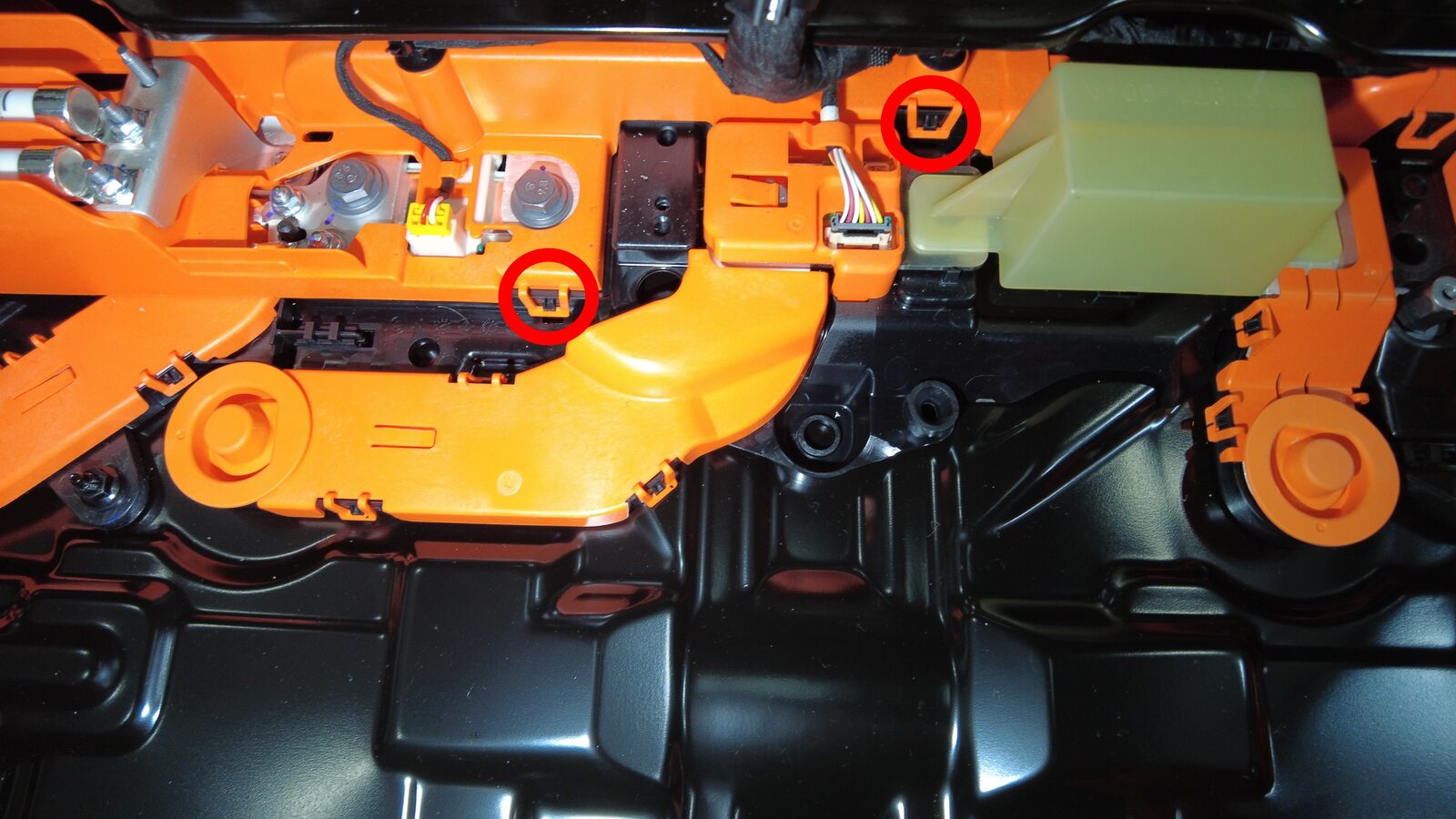

  8. 拆下用于固定高压电池仓右侧总线盖板的螺栓。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 电工保护手套
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 8 毫米套筒

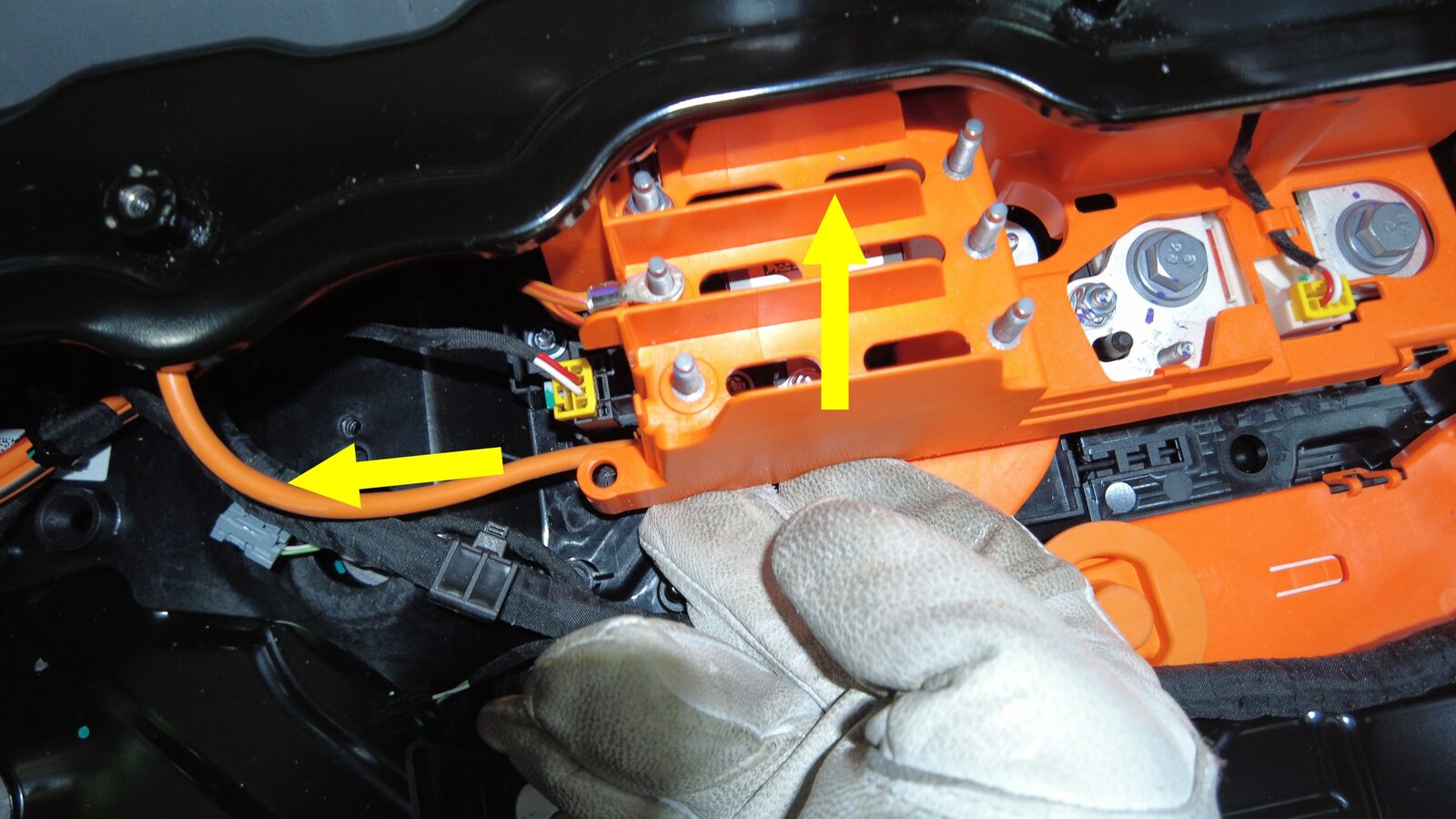

  9. 抬起直流链路母排罩。
    Informational PurposesAn informational icon, calling your attention
    提起时注意请勿损坏母排罩,建议寻求他人协助。

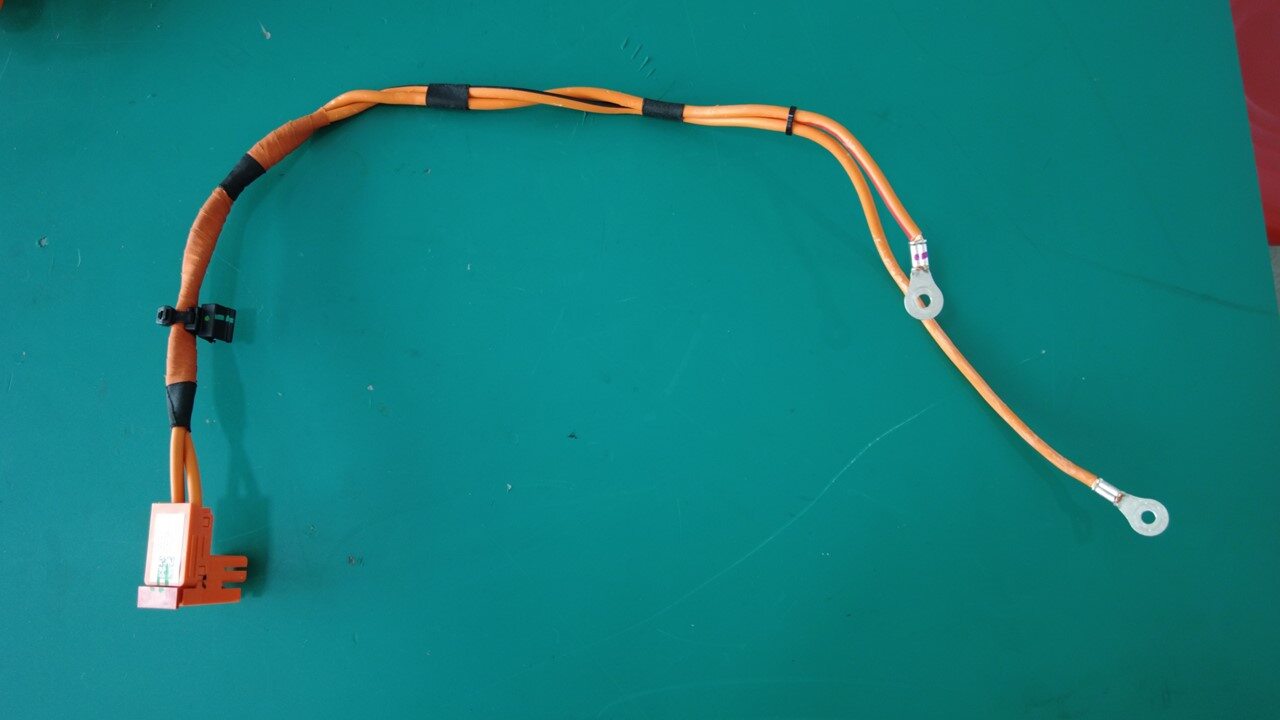

  10. 将充电器输出至直流线束从直流链路母排上拆下。

安装

  1. 将充电器输出至直流线束安装到直流链路母排上。
    Informational PurposesAn informational icon, calling your attention
    禁止损坏线束绝缘层;如有必要,可使用 90 度钩辅助操作;必须确保线束没有被挤压。
  2. 安装将负极输出至充电器直流总线线束固定到高压电池负极直流链路母排的螺母。
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 电工保护手套
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 8 毫米套筒
  3. 在充电器输出至直流总线之间执行 Hioki 电阻测试。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻值为 0.050 毫欧(50 微欧)至 0.195 毫欧(195 微欧)。如果测得电阻值高于 0.195 毫欧(195 微欧),说明高压接头电阻过大。拆下紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试(视情况而定)。
    Informational PurposesAn informational icon, calling your attention
    如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧(50 微欧),则说明测试通过;请继续执行下一步骤。
  4. 安装直流链路母排罩。
    Informational PurposesAn informational icon, calling your attention
    提起时注意请勿损坏母排罩,建议寻求他人协助。
  5. 安装用于固定高压电池仓右侧总线盖板的螺栓。
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 电工保护手套
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 8 毫米套筒
  6. 将高压电池辅助正极母排安装到高压电池仓右侧母线盖板。
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 电工保护手套
    • 4 英寸加长件
    • 回旋头棘轮/回旋头扭矩扳手
    • 8 毫米套筒
  7. 将 700V 直流 63A 功率转换系统输出保险丝固定到高压电池仓右侧总线盖板。
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
    • 电工保护手套
    • 回旋头棘轮/回旋头扭矩扳手
  8. 安装将 700V 直流 63A 压缩机保险丝固定到高压电池仓右侧总线盖板的螺母。
    4.5 Nm (3.3 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • 8 毫米套筒
    • 电工保护手套
    • 回旋头棘轮/回旋头扭矩扳手
  9. 分别在 63A 保险丝输入接头和 63A 保险丝输出接头处执行 Hioki 电阻测试(4 个)。
    Informational PurposesAn informational icon, calling your attention
    可接受的电阻值为 0.050 毫欧(50 微欧)至 0.195 毫欧(195 微欧)。如果测得电阻值高于 0.195 毫欧(195 微欧),说明高压接头电阻过大。拆下紧固件,使用异丙醇清洁接触区域,重新安装紧固件,再次测试(视情况而定)。
    Informational PurposesAn informational icon, calling your attention
    如果电阻值低于 0.050 毫欧(50 微欧),请重新放置探针并再次测量。如果尝试 4 次后电阻值始终低于 0.050 毫欧(50 微欧),则说明测试通过;请继续执行下一步骤。
  10. 安装保险丝绝缘体和螺栓。
  11. 安装新的电缆扎带,将超级线束固定到充电器输出至直流总线线束。
  12. 将正极直流链路安装到高压电池仓上。请参阅高压电池系统 - 高压电池电气部件 - 高压电池仓 - 直流链路 - 正极(拆卸和更换)
  13. 将左前和右前座椅移回原位。
  14. 升起所有车窗,关闭所有车门。
  15. 关闭后备箱。
