后驱动变流器 (3DU)(拆卸和更换)

校正代码 待定 FRT 2.88 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

拆卸

  1. 检查车辆是否存在可能需要进行轮毂定位的异常轮胎磨损。记录发现的任何问题。
  2. 将车辆停放在双柱举升机上。
    Informational PurposesAn informational icon, calling your attention
    TIp
    确认车辆未处于充电状态。
  3. 打开所有车门,降下所有车窗。
  4. 将前排两个座椅向前移动。
  5. 执行“更换变流器前”例行程序。
    1. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    2. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击High Voltage > Procedures > Rear Drive Inverter Replacement > Store Bootloader Data > Run,然后等待例行程序完成。
    3. 点击Store Application Data > Run,然后等待例行程序完成。
    4. 点击Start Fluid Fill/Drain > Run,然后等待例行程序完成。
    5. 断开笔记本电脑。

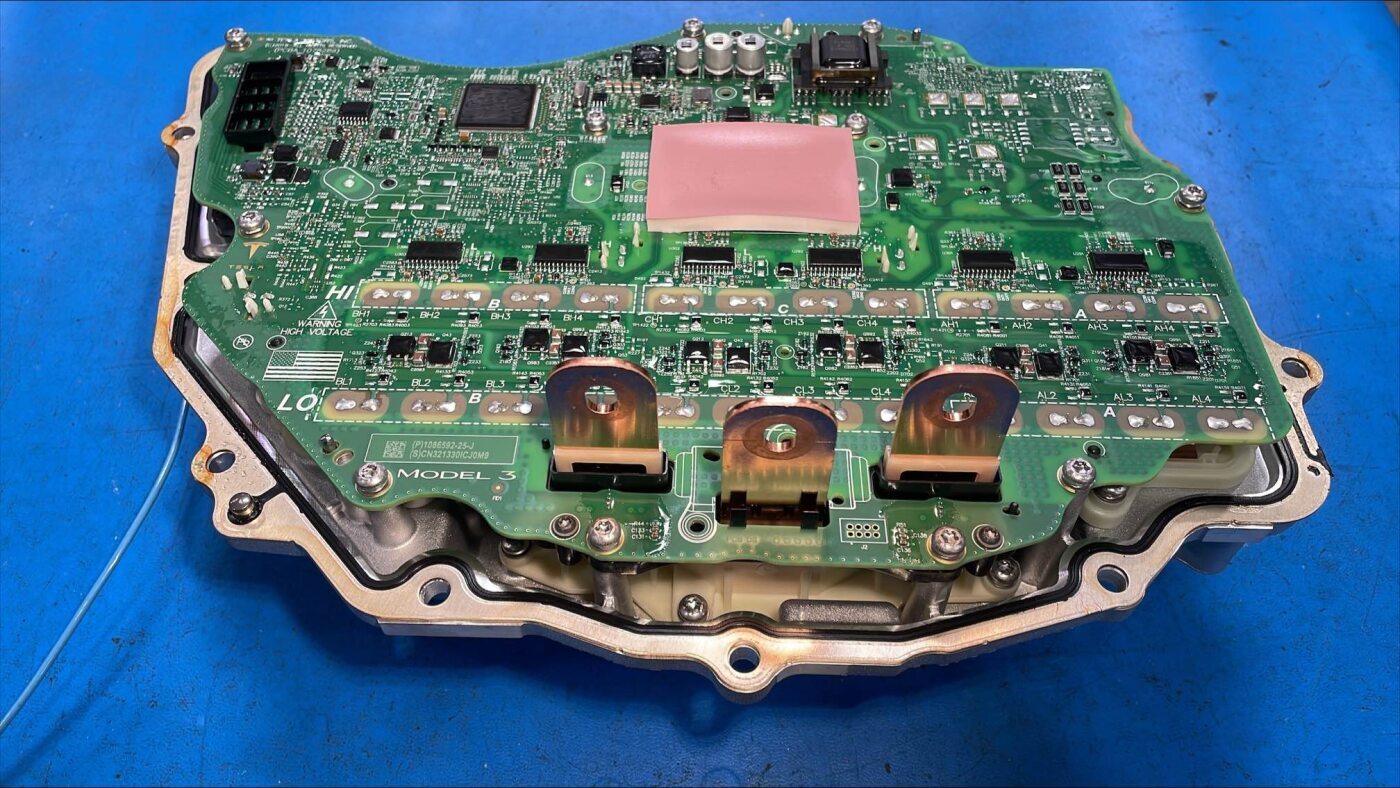

  6. 拆下后驱动变流器并将其放置在一块静电放电 (ESD) 安全垫上。请参阅后驱动变流器 (3DU)(拆卸和安装)
    Informational PurposesAn informational icon, calling your attention

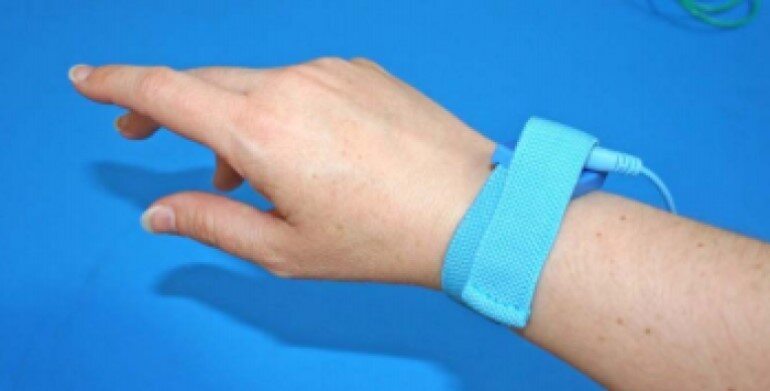

    本程序为“拆卸和更换” 程序,因此无需将垫片与变流器分离。请将垫片随变流器一起更换。拆下变流器后,将静电放电 (ESD) 腕带从变流器外壳上拆下。

安装

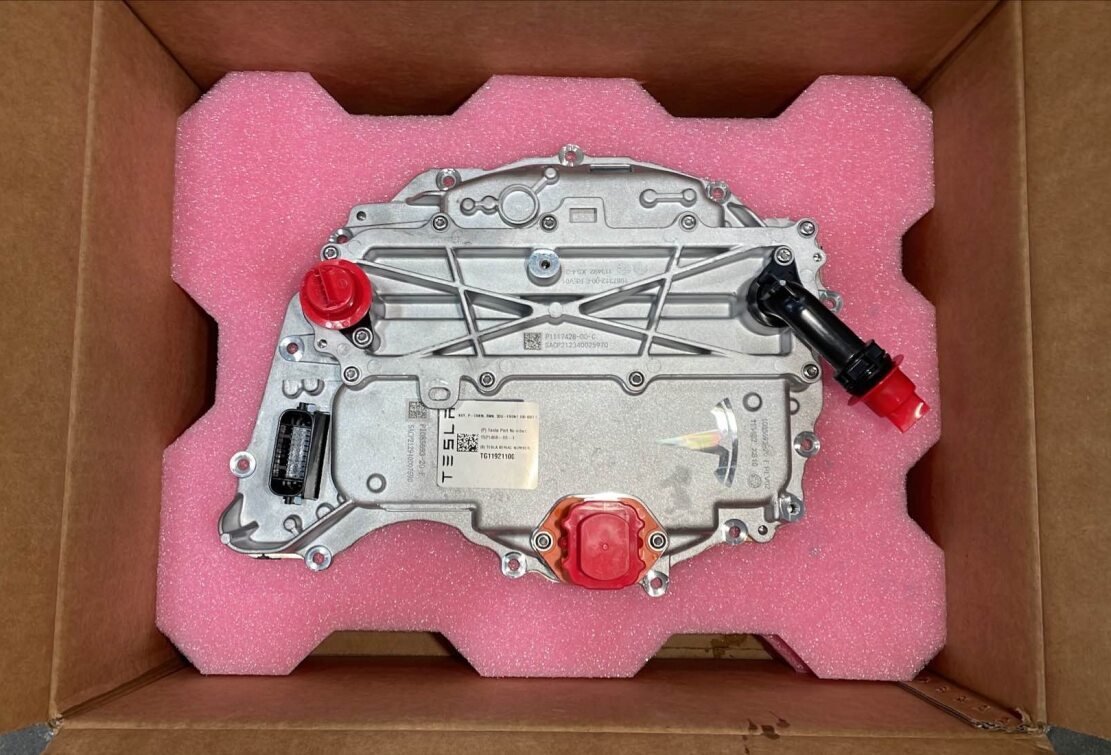

  1. 准备新的驱动变流器。
    Informational PurposesAn informational icon, calling your attention

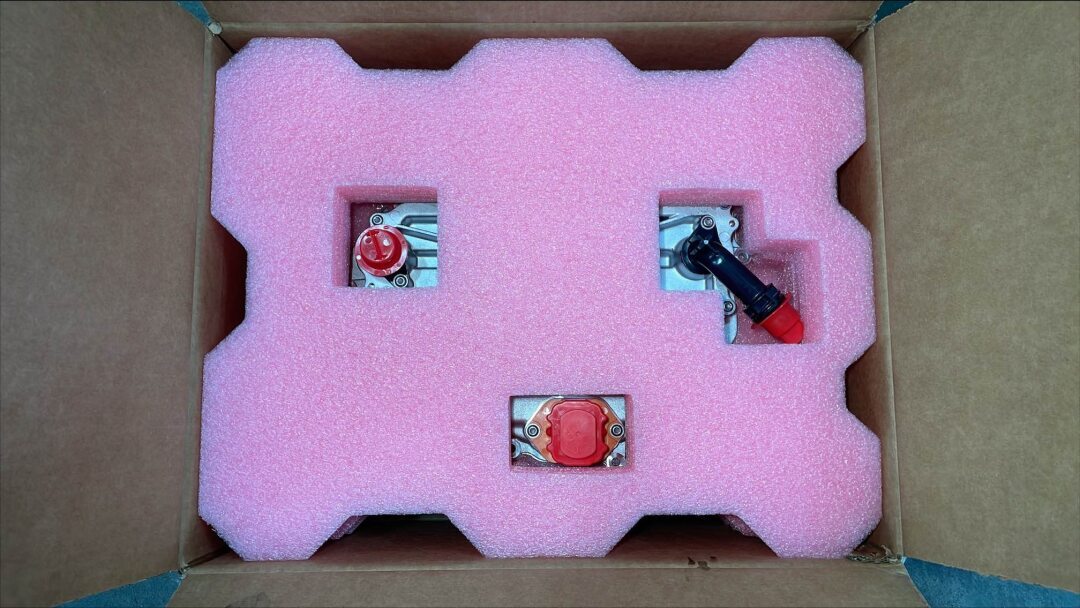

    保存旧驱动变流器包装,并送至材料审查委员会 (MRB)。拆下所有红色保护盖。

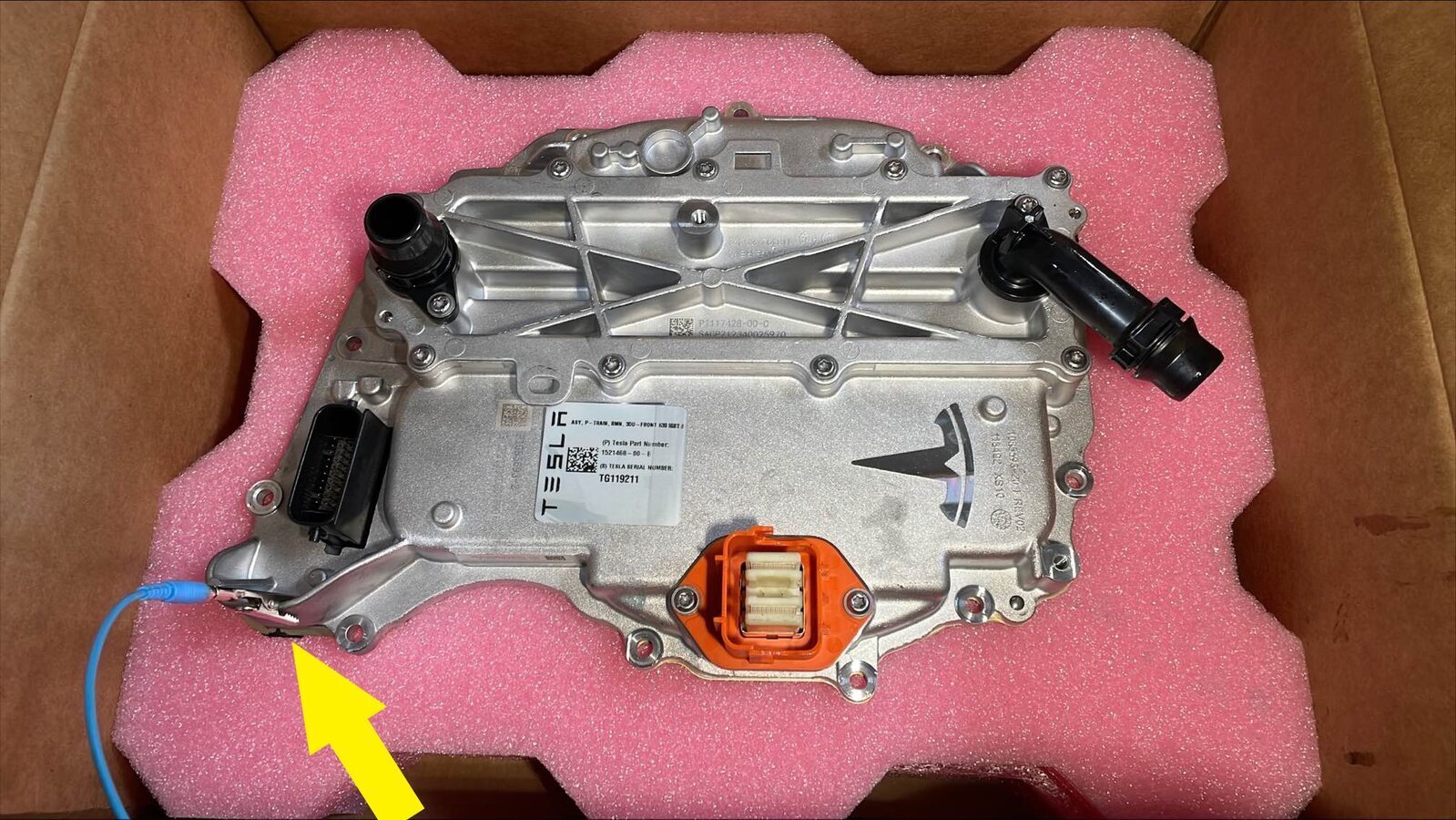

  2. 将静电放电 (ESD) 带紧固到新的变流器外壳。
  3. 将新的变流器安装到车辆上。请参阅后驱动变流器 (3DU)(拆卸和安装)
    Informational PurposesAn informational icon, calling your attention
    在安装后驱动单元反相盖板和三相维修标签后,返回当前程序。

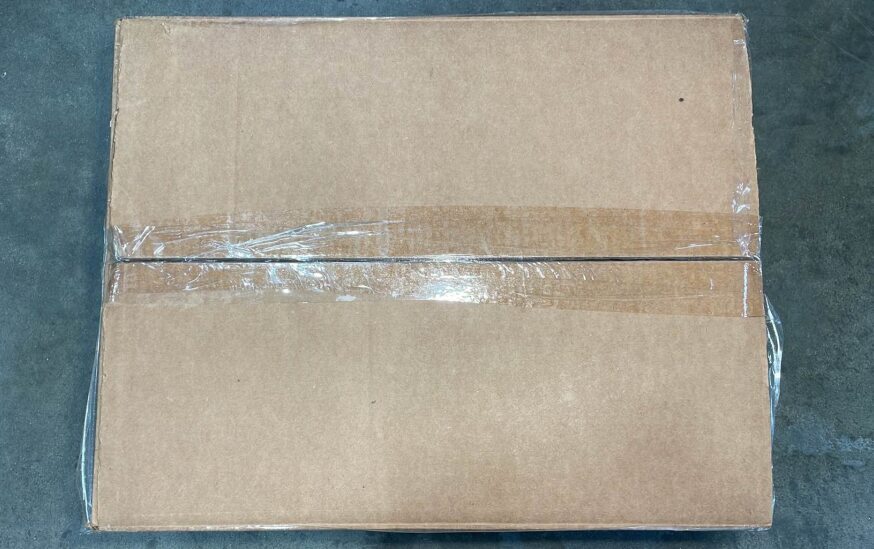

  4. 戴上静电放电 (ESD) 腕带,包装好旧变流器,以备将其运送至材料审查委员会 (MRB)。贴上合适标签(回收或处理)。
    Informational PurposesAn informational icon, calling your attention

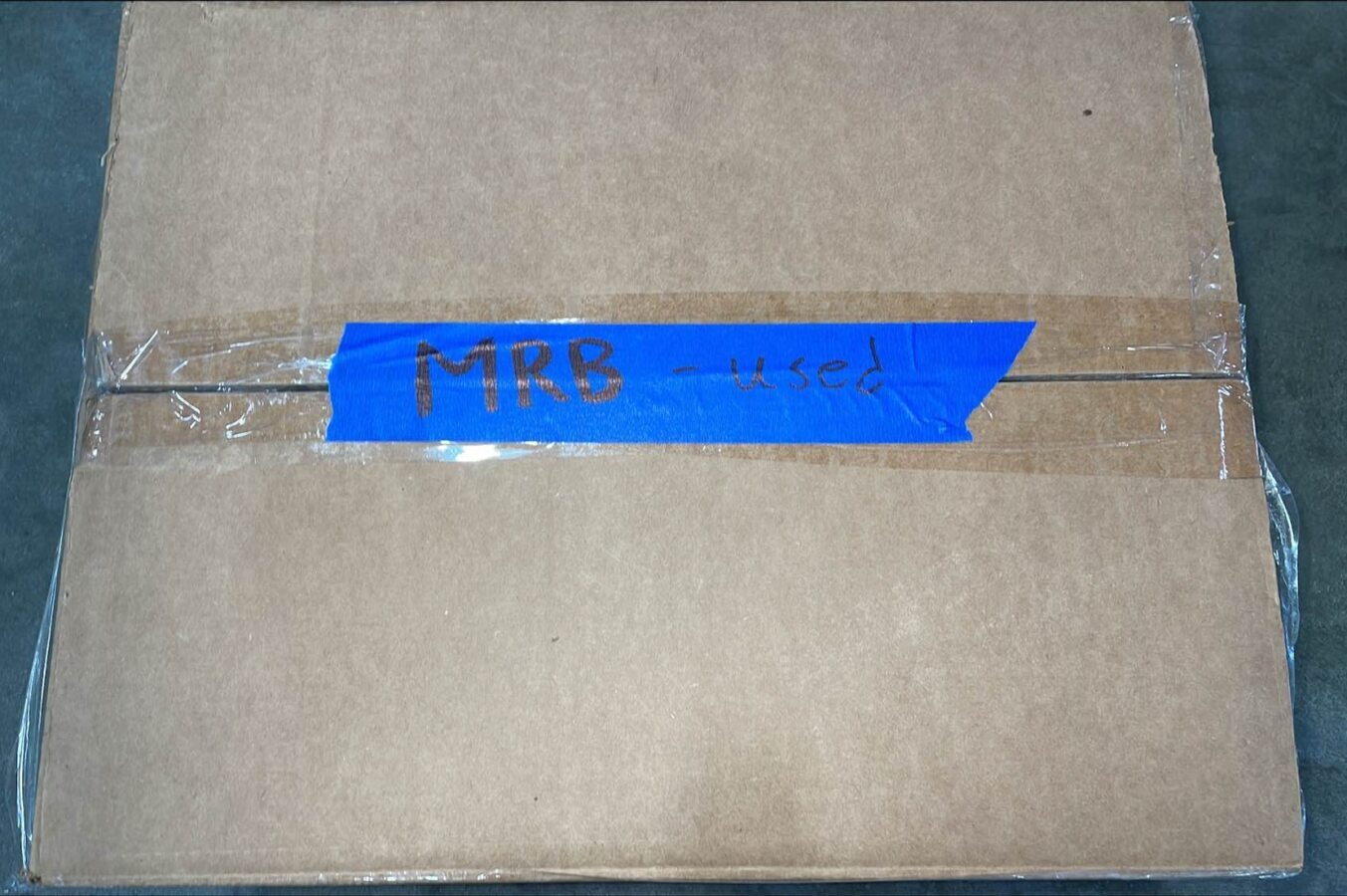

    紧固所有红色保护盖。通过正确渠道回收或弃置包装材料。在零件上粘贴材料审查委员会 (MRB) 标签。
  5. 继续安装新变流器。请参阅后驱动变流器 (3DU)(拆卸和安装)
    Informational PurposesAn informational icon, calling your attention
    安装完两个后轮毂后,返回当前程序继续操作。
  6. 安装第二排座椅座垫。请参阅第二排座椅坐垫 ((拆卸和更换))
  7. 执行冷却系统真空重新加注程序。请参阅冷却系统 - 真空重新加注
  8. 连接紧急响应回路,但请保持低压电池断开状态。
  9. 连接低压维护设备。请参阅低压维护器(连接和断开) (Maintenance)
  10. 执行“更换变流器后”和“重新部署成功后”例行程序。
    1. 将本地装有 Toolbox 3 的笔记本电脑与车辆相连。请参阅Toolbox 3(连接和断开)
    2. 在触摸屏上,点击“维护模式”下的“扳手”(位于触摸屏 UI 界面底部),点击High Voltage > Procedures > Rear Drive Inverter Replacement > Stop Fluid Fill/Drain > Run,然后等待例行程序完成。
    3. 点击Restore Bootloader Data > Run,然后等待例行程序完成。
    4. 点击CAN Redeploy > Run,然后等待例行程序完成。
    5. 重新安装完成后,检查触摸屏上是否显示发行说明,如果显示则表明重新安装成功。
    6. 点击Restore Application Data > Run,然后等待例行程序完成。
    7. 点击Immobilizer/ODO Pairing > Run,然后等待例行程序完成。
    8. 点击Coolant Air Purge > Run,然后等待例行程序完成。
  11. 断开低压维护设备,连接低压电池。
  12. 检查冷却液液位,必要时加满。
  13. 安装冷却液罐罐盖。
  14. 安装高效分子空气 (HEPA) 过滤器总成。请参阅HEPA 滤芯 ((拆卸和更换))
  15. 将两个前排座椅移回原位。
  16. 完成Coolant Air Purge 后,请继续执行“重新部署成功后”例行程序。
    1. 点击Thermal System Test > Run,然后等待例行程序完成。
    2. 围绕车辆放置支柱,设定安全边界。
    3. 将车辆举升到适宜的作业高度,然后将举升机降至锁止位。
      Warning IconA warning icon, calling your attention to a possibly risky situation
      警告

      务必在听到两侧的锁发出清晰的锁止声之后再降下,否则车辆可能会发生侧倾。

      确保车门周围无其他物体。

    4. 踩下制动踏板,以打开驱动导轨。
    5. 点击Resolve Error Learn > Run,然后等待例行程序完成。
    6. 断开笔记本电脑。
    7. 长按Exit Service Mode以退出“维护模式增强版”。
    8. 移走安全边界支柱并降下车辆。
  17. 升起所有车窗,关闭所有车门。
  18. 将车辆从举升机上移走。
  19. 请参阅“定位要求”表,确定是否需要进行电动助力转向 (EPAS) 定位检查 (EC) 或四轮定位检查 (AC)。如果已执行,请作为一项单独的工项添加定位检查/调整。请参阅定位要求 - 悬架
