饰板 - 后 - 下(拆卸和更换)

校正代码 1001050102 FRT 0.66 注意:除非本程序中另有明确规定,否则上述校正代码和 FRT 反映的是执行本程序(包括关联程序)所需的所有工作。除非明确要求,否则请勿堆叠校正代码。 注意:请参阅平均维修工时,深入了解 FRT 及其创建方式。要提供有关 FRT 值的反馈,请发送电子邮件至LaborTimeFeedback@tesla.com 注意:请参阅人员保护,确保在执行以下程序时穿戴适当的个人防护装备 (PPE)。

扭矩规格

表 1. 扭矩规格饰板 - 后 - 下(拆卸和更换)
描述 扭矩值 推荐工具 重复使用/更换 备注
将后饰板总成左右角固定到车身的螺栓
3.5 Nm (2.6 lbs-ft)
  • 10 毫米套筒
重复使用
将后饰板总成左右侧固定到车身的螺栓
2 Nm (1.5 lbs-ft)
  • 8 毫米套筒
重复使用
将后饰板扩散器固定到车身的螺栓(9 个)
5 Nm (3.7 lbs-ft)
  • 10 毫米套筒
  • 4 英寸加长件
  • 棘轮/扭矩扳手
重复使用
将后饰板扩散器固定到后饰板的螺栓(2 个)
3 Nm (2.2 lbs-ft)
  • T30 梅花套筒
  • 棘轮/扭矩扳手
重复使用
将左右后饰板灯固定到后饰板总成的螺钉(6 个)。
1.5 Nm (1.1 lbs-ft)
  • T25 梅花套筒
重复使用
将后饰板左右侧上部固定到后饰板下部的螺栓(4 个)
3 Nm (2.2 lbs-ft)
  • T30 梅花套筒
重复使用

拆卸

  1. 拆下后饰板和扩散器总成。请参阅GUID-FF55B6F8-E257-4E77-B06D-3511D38E1426.html
    Informational PurposesAn informational icon, calling your attention
    降下车辆前请先执行下一步。

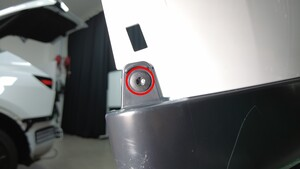

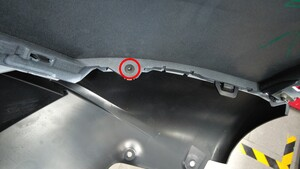

  2. 拆下将后饰板扩散器固定到后饰板的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 棘轮/扭矩扳手
    图 1. 左侧如图所示,右侧类似

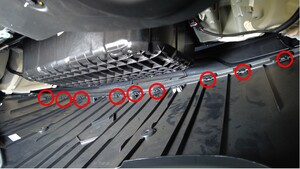

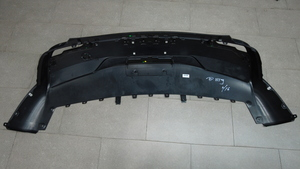

  3. 松开将后饰板扩散器固定到后饰板的锁片(9 个),然后将扩散器从后饰板总成上拆下。

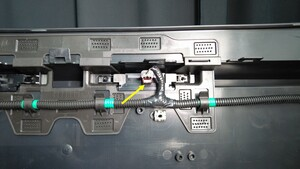

  4. 断开左右后车牌灯连接器。
    图 2. 左侧如图所示,右侧类似

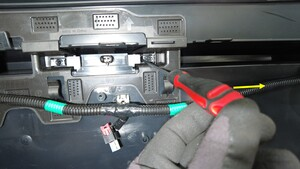

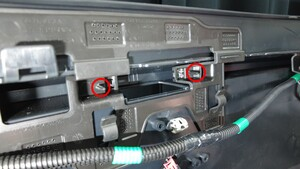

  5. 使用小号一字螺丝刀松开将左右后车牌灯固定到后饰板总成的卡子(4 个)。
    图 3. 左侧如图所示,右侧类似

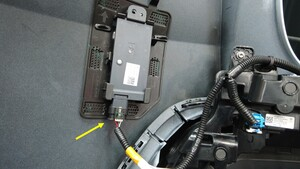

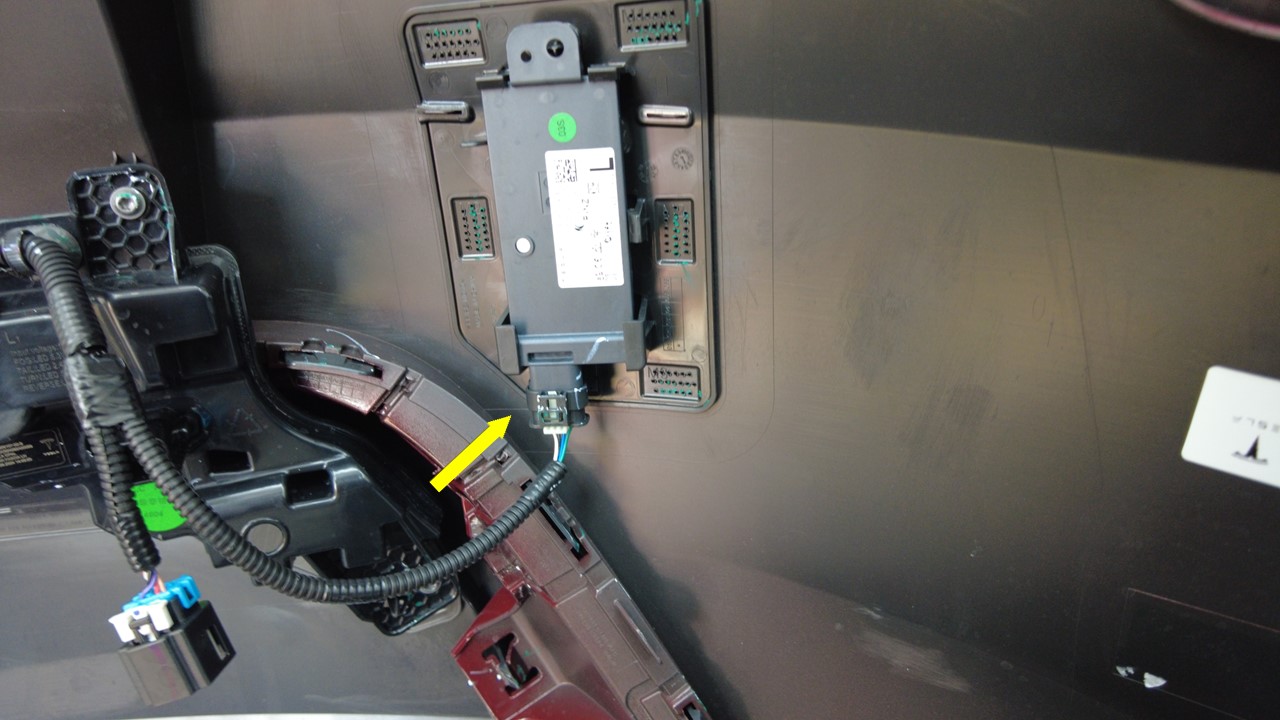

  6. 断开左后低能耗蓝牙 (BLE) 连接器。
  7. 断开右后低能耗蓝牙 (BLE) 连接器。

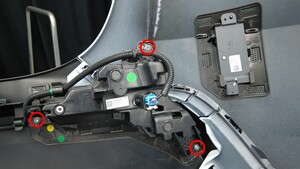

  8. 拆下将后饰板左右灯固定到后饰板总成的螺钉(6 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
    图 4. 左侧如图所示,右侧类似

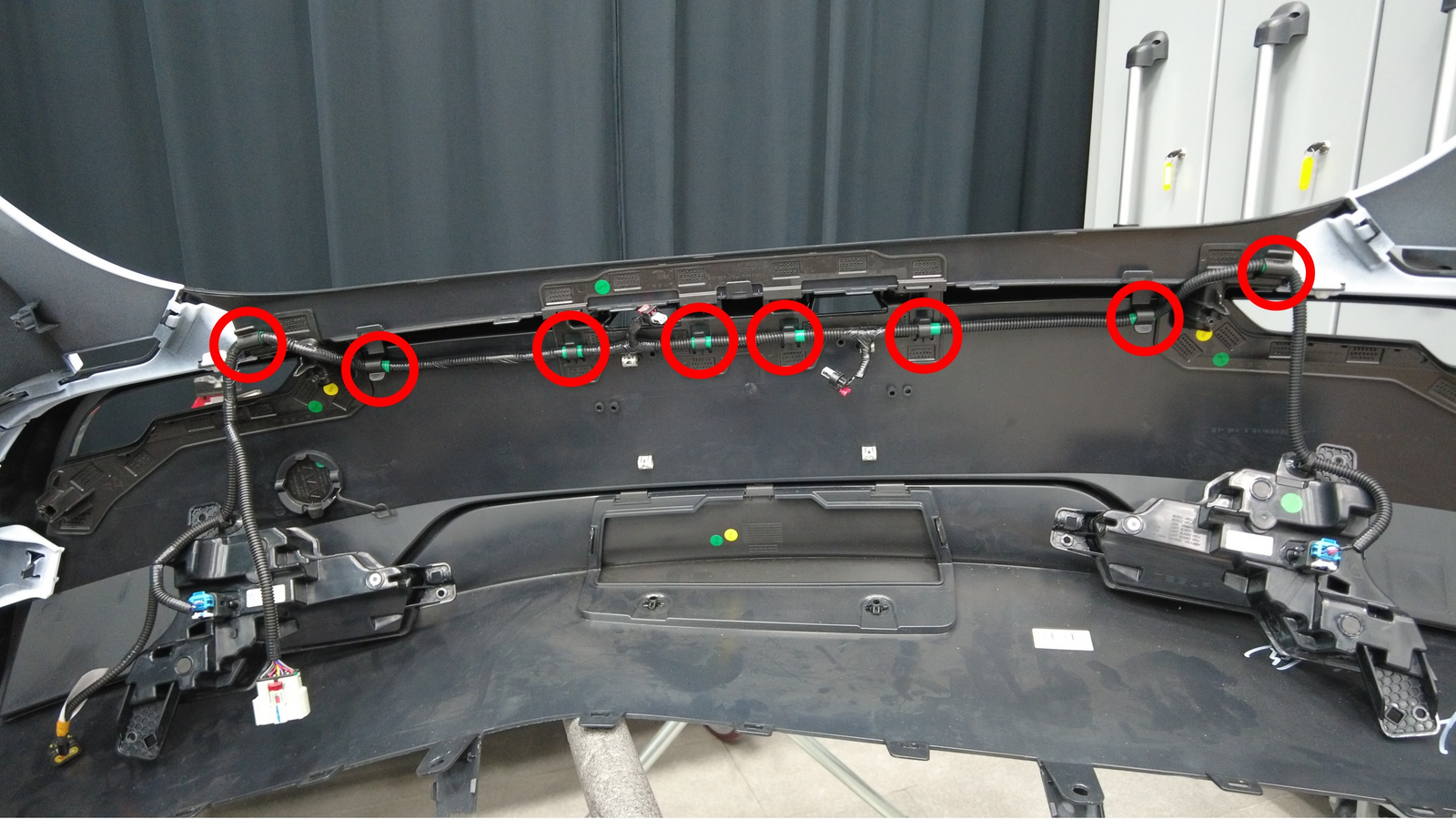

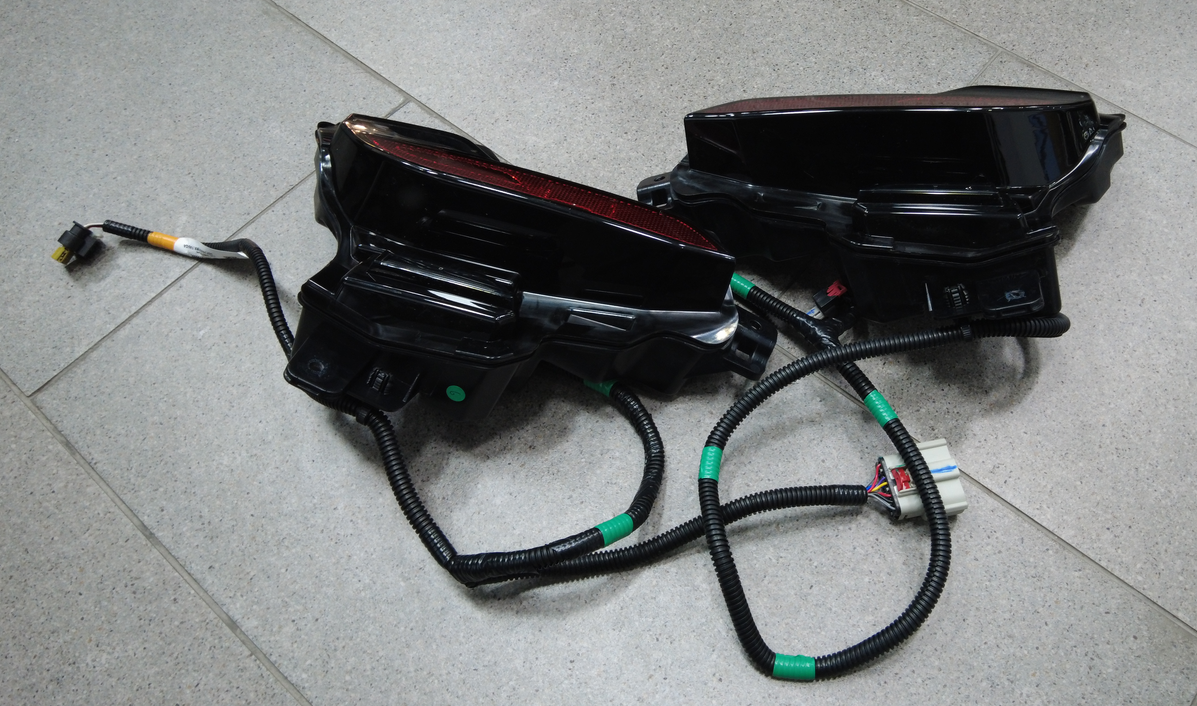

  9. 松开将后饰板线束固定到后饰板总成的夹子(8 个),然后将左右灯和后饰板线束从车辆上拆下。

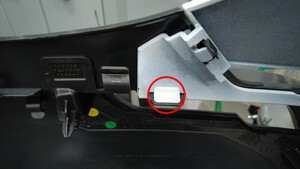

  10. 拆下将后饰板左侧上部固定到后饰板下部的螺栓(2 个)。
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒

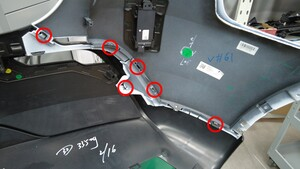

  11. 松开将后饰板左侧上部固定到后饰板下部的卡子(7 个)
  12. 重复第10步和第11步,将后饰板右侧上部从后饰板下部分离。

安装

  1. 安装将后饰板左侧上部固定到后饰板下部的卡子(7 个)
  2. 安装将后饰板左侧上部固定到后饰板下部的螺栓(2 个)。
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
  3. 重复第1步和第2步,将后饰板右侧上部安装到后饰板下部。
  4. 安装将后饰板线束固定到后饰板总成的夹子(8 个)。
  5. 安装将后饰板左右灯固定到后饰板总成的螺钉(6 个)。
    1.5 Nm (1.1 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T25 梅花套筒
    图 5. 左侧如图所示,右侧类似
  6. 连接左后低能耗蓝牙 (BLE) 连接器。
  7. 连接右后低能耗蓝牙 (BLE) 连接器。
  8. 安装将左右后车牌灯固定到后饰板总成的卡子(4 个)。
    图 6. 左侧如图所示,右侧类似
  9. 连接左右后车牌灯连接器。
    图 7. 左侧如图所示,右侧类似
  10. 安装将后饰板扩散器固定到后饰板总成的锁片(9 个)。
  11. 安装后饰板和扩散器总成。请参阅GUID-FF55B6F8-E257-4E77-B06D-3511D38E1426.html
    Informational PurposesAn informational icon, calling your attention
    升起车辆后执行下一步,然后继续安装总成。

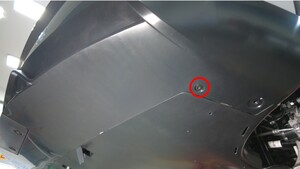

  12. 安装将后饰板扩散器固定到后饰板的螺栓(2 个)。
    3 Nm (2.2 lbs-ft)
    Informational PurposesAn informational icon, calling your attention
    TIp
    推荐使用以下工具:
    • T30 梅花套筒
    • 棘轮/扭矩扳手
    图 8. 左侧如图所示,右侧类似
